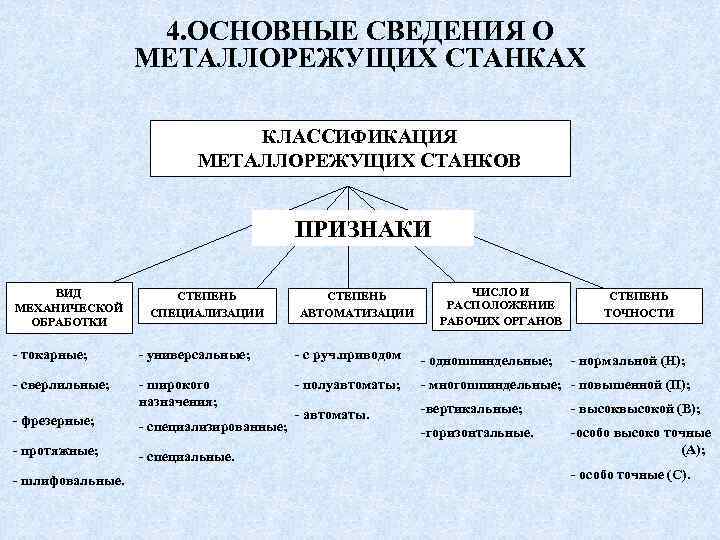

4. ОСНОВНЫЕ СВЕДЕНИЯ О МЕТАЛЛОРЕЖУЩИХ СТАНКАХ КЛАССИФИКАЦИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ ПРИЗНАКИ ВИД МЕХАНИЧЕСКОЙ ОБРАБОТКИ СТЕПЕНЬ 4. ОСНОВНЫЕ СВЕДЕНИЯ О МЕТАЛЛОРЕЖУЩИХ СТАНКАХ КЛАССИФИКАЦИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ ПРИЗНАКИ ВИД МЕХАНИЧЕСКОЙ ОБРАБОТКИ СТЕПЕНЬ СПЕЦИАЛИЗАЦИИ СТЕПЕНЬ АВТОМАТИЗАЦИИ ЧИСЛО И РАСПОЛОЖЕНИЕ РАБОЧИХ ОРГАНОВ СТЕПЕНЬ ТОЧНОСТИ - токарные; - универсальные; - с руч. приводом - одношпиндельные; - сверлильные; - широкого назначения; - полуавтоматы; - многошпиндельные; - повышенной (П); - автоматы. -вертикальные; - высокой (В); -горизонтальные. -особо высоко точные (А); - фрезерные; - специализированные; - протяжные; - специальные. - шлифовальные. - нормальной (Н); - особо точные (С).

КЛАССИФИКАЦИЯ СТАНКОВ КЛАССИФИКАЦИЯ СТАНКОВ

СИСТЕМЫ ОБОЗНАЧЕНИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ СИСТЕМЫ ОБОЗНАЧЕНИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ

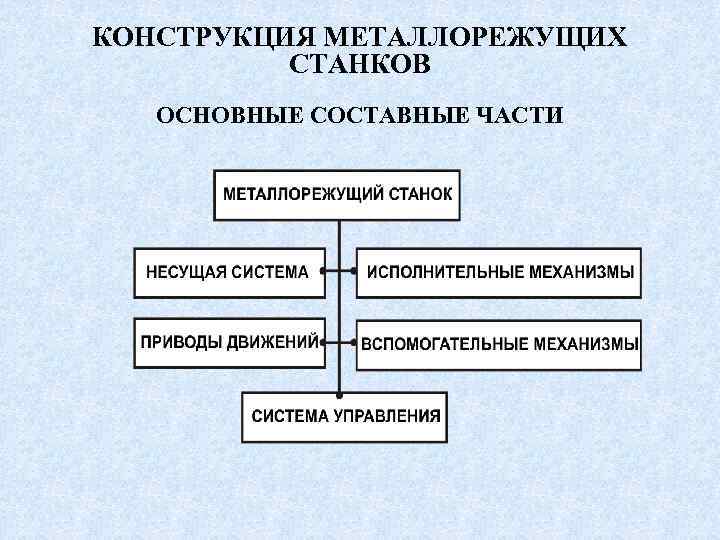

КОНСТРУКЦИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ КОНСТРУКЦИЯ МЕТАЛЛОРЕЖУЩИХ СТАНКОВ ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ

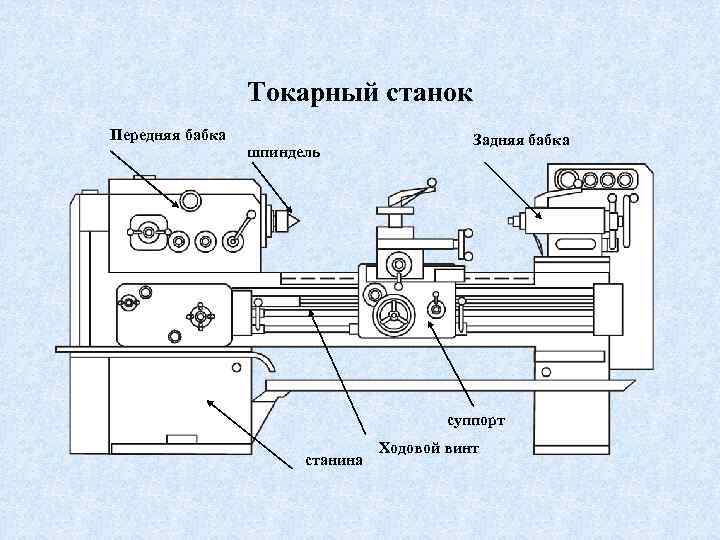

Токарный станок Передняя бабка шпиндель Задняя бабка суппорт станина Ходовой винт Токарный станок Передняя бабка шпиндель Задняя бабка суппорт станина Ходовой винт

ПРИВОДЫ Привод-комплекс механизмов, передающих движение от источника движения к рабочим органам станка ПРИВОДЫ Привод-комплекс механизмов, передающих движение от источника движения к рабочим органам станка

Передача- механизм передающий движение от одного элемента к другому Зубчатая передача Ведущая шестерня Z Передача- механизм передающий движение от одного элемента к другому Зубчатая передача Ведущая шестерня Z 1 – число зубьев ведущей шестерни Z 2 – число зубьев ведомой шестерни n 1 – частота вращения ведущей шестерни Ведомая шестерня n 2 – частота вращения ведомой шестерни n 1 / n 2 = Z 2 / Z 1

Принцип действия коробки скоростей Передаточное отношение i –это отношение частоты вращения ведомого элемента (n. Принцип действия коробки скоростей Передаточное отношение i –это отношение частоты вращения ведомого элемента (n. II) к частоте вращения ведущего элемента (n. I)

Привод токарного станка. Уравнение кинематического баланса Основные элементы привода токарного станка: 1 – электродвигатель; Привод токарного станка. Уравнение кинематического баланса Основные элементы привода токарного станка: 1 – электродвигатель; 2 - ременная передача; 3 – устройство для отключения вращения шпинделя ; 4 - реверсивное устройство; 5 – множительный механизм(коробка скоростей); 6 – тормоз; 7 – рабочий орган (шпиндель)
