4 Конструирование воротников Из истории сорочечных воротников

4. Конструирование воротников

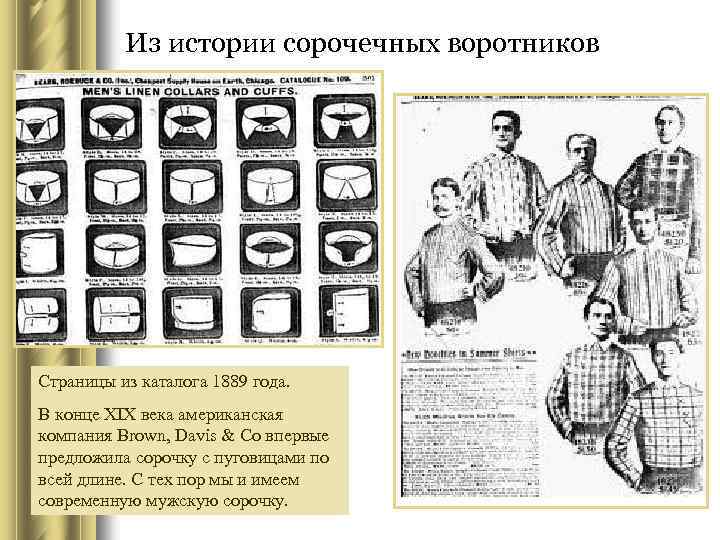

Из истории сорочечных воротников Страницы из каталога 1889 года. В конце XIX века американская компания Brown, Davis & Co впервые предложила сорочку с пуговицами по всей длине. С тех пор мы и имеем современную мужскую сорочку.

МОДЕЛИ ВОРОТНИКОВ 1903 -1904 гг

Костюмы для повседневного использования Костюмы, которые можно отнести к стилю «бизнес-кежуал» .

СОРОЧКИ ЛАГЕРФЕЛЬДА

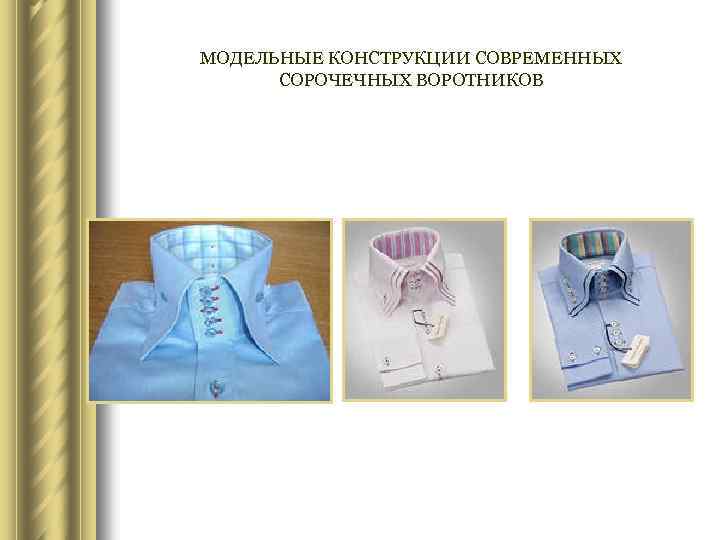

МОДЕЛЬНЫЕ КОНСТРУКЦИИ СОВРЕМЕННЫХ СОРОЧЕЧНЫХ ВОРОТНИКОВ

Конструкция воротников сорочек 1. По числу деталей из основного материала используют: - стойки конические (воротник мандарин) – 2 детали, - цельнокроеные (стойка и отлет как одна деталь) – 2 детали, - с отрезной стойкой (стойка и отлет – разные детали) – 4 детали. 2. По внутреннему устройству: - с клеевыми или неклеевыми прокладками (однослойными и многослойными), - с косточками в углах воротника, - съемные или втачные. 3. В зависимости от назначения: более формальные, casual От конструктивного устройства зависит внешний вид сорочек. Исходными данными для проектирования являются: 1. Вид воротника 2. Степень прилегания стойки к шее 3. Угол между концами отлета 4. Длина концов отлета

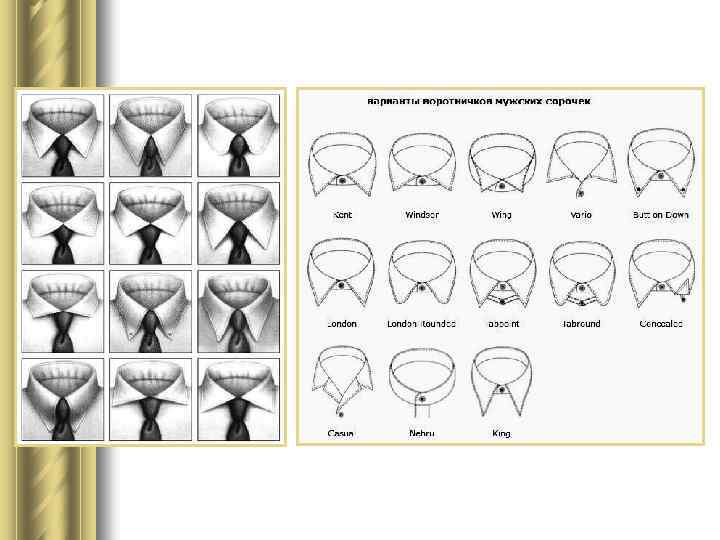

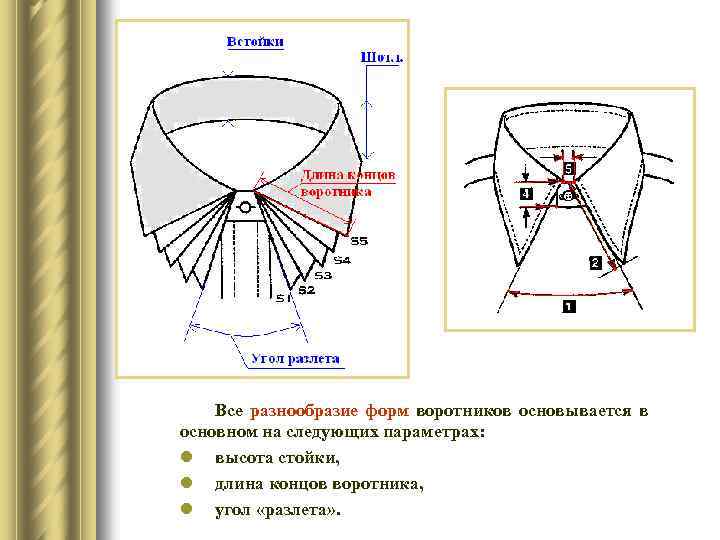

Все разнообразие форм воротников основывается в основном на следующих параметрах: l высота стойки, l длина концов воротника, l угол «разлета» .

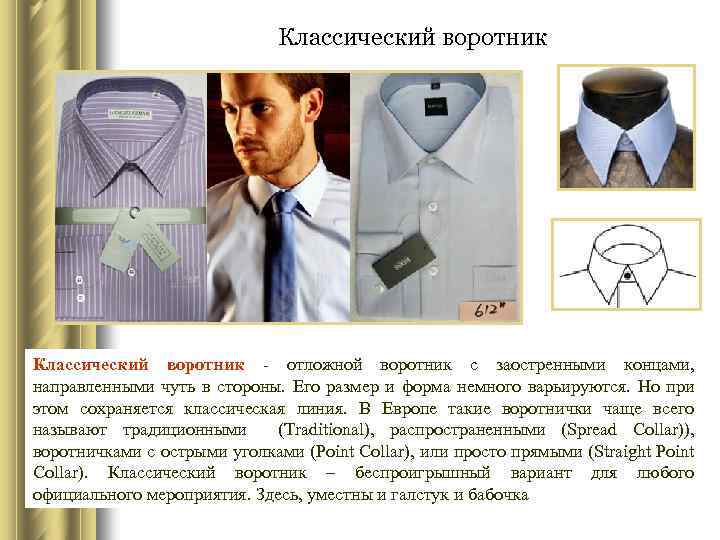

Классический воротник - отложной воротник с заостренными концами, направленными чуть в стороны. Его размер и форма немного варьируются. Но при этом сохраняется классическая линия. В Европе такие воротнички чаще всего называют традиционными (Traditional), распространенными (Spread Collar)), воротничками с острыми уголками (Point Collar), или просто прямыми (Straight Point Collar). Классический воротник – беспроигрышный вариант для любого официального мероприятия. Здесь, уместны и галстук и бабочка

Еще один классический воротник с более широкими и расставленными углами у нас иногда называют итальянским – (в Европе – «европейским» Euro Style Collar, а иногда просто широким воротником – Wide Collar). В принципе, все это классика, к которой естественно идет галстук, также не исключена и бабочка.

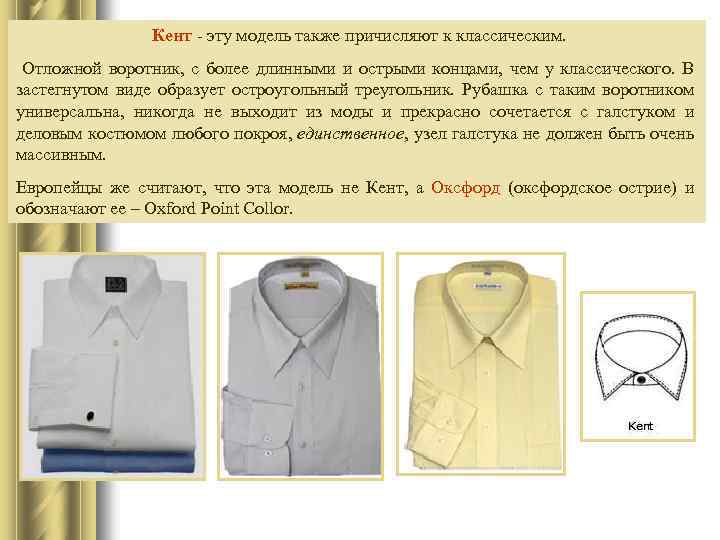

Кент - эту модель также причисляют к классическим. Отложной воротник, с более длинными и острыми концами, чем у классического. В застегнутом виде образует остроугольный треугольник. Рубашка с таким воротником универсальна, никогда не выходит из моды и прекрасно сочетается с галстуком и деловым костюмом любого покроя, единственное, узел галстука не должен быть очень массивным. Европейцы же считают, что эта модель не Кент, а Оксфорд (оксфордское острие) и обозначают ее – Oxford Point Collor.

Французский воротник (он же «акула» ), - отложной воротник с концами различной формы (острыми, срезанными, закругленными и т. д. ) широко разведенными в стороны. В застегнутом виде образует тупоугольный треугольник, а иногда, почти прямую линию. Галстук к такому воротнику следует подбирать из плотной ткани, в расчете на крупный узел. Можно надеть и «бабочку» . Рубашка с французским воротником хорошо сочетается с классическим деловым костюмом, но не подходит для смокинга. В Европе мнения разделились, одни производители согласны, что это French Collor, другие классифицируют его, как Euro Style. «Акулий» воротник якобы был придуман (скорее всего, не без помощи портных) герцогом Кентским. В начале 1920 -х годов он был настолько популярен, что казалось, что все мужчины в районе лондонского сити одеты в рубашки с таким воротником.

Воротник «Таб» - отложной воротник, концы которого очень плотно прилегают к стойке. Раньше, для плотного прилегания, края такого воротничка скрепляли специальной перемычкой, подтягивающей их друг к другу и скрытой под узлом галстука. Сейчас это не обязательно, так как новые технологии позволяют воротничку плотно прилегать к стойке без всяких ухищрений. Такой воротник нередок для стиля Casual. Обозначение «Таб» (Tab Collar) принято и в Европе.

Воротник «Варио» (варно) - бывает у сорочки, верхнюю пуговицу которой вполне можно не застегивать. У него широкие отложные края, концы которых довольно сильно расходятся в стороны. Иногда они не острые, а срезанные, такие уголки по европейским стандартам обычно именуют cutaway. В застегнутом виде у этой модели воротничка образуется дугообразная линия. Рубашка с воротником «варио» считается неофициальной формой одежды, хотя с костюмом и галстуком выглядит неплохо, просто данный вариант не для официальных и праздничных мероприятий, а вот в будни он уместен. Кроме того, сорочку с таким воротником, у которого, кстати, немало интерпретаций, можно носить с джемпером, пуловером и свободными брюками. Для европейцев эта модель либо широкий воротник (Wide Collor), либо воротник с изгибающейся линией (Curve Collor).

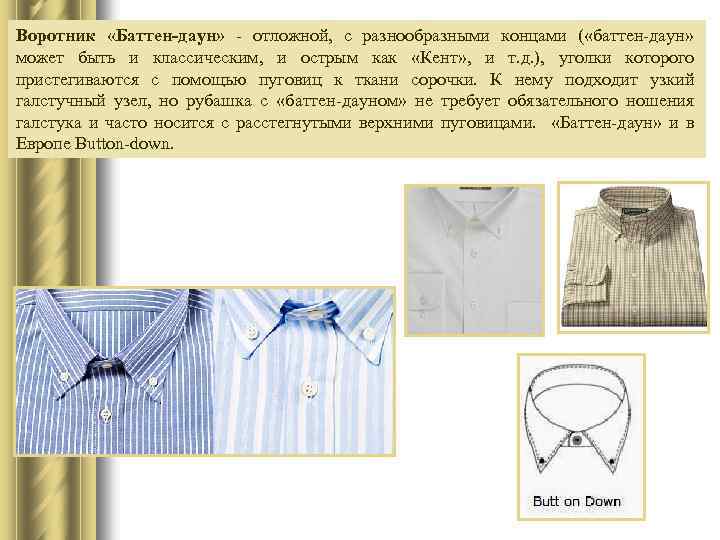

Воротник «Баттен-даун» - отложной, с разнообразными концами ( «баттен-даун» может быть и классическим, и острым как «Кент» , и т. д. ), уголки которого пристегиваются с помощью пуговиц к ткани сорочки. К нему подходит узкий галстучный узел, но рубашка с «баттен-дауном» не требует обязательного ношения галстука и часто носится с расстегнутыми верхними пуговицами. «Баттен-даун» и в Европе Button-down.

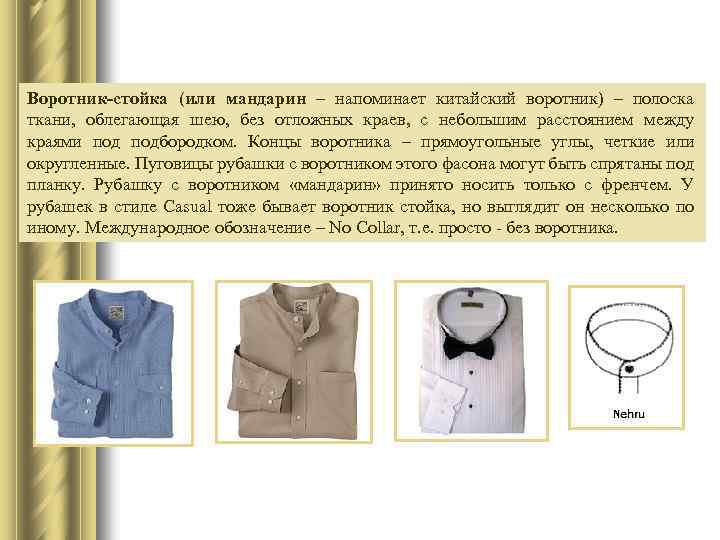

Воротник-стойка (или мандарин – напоминает китайский воротник) – полоска ткани, облегающая шею, без отложных краев, с небольшим расстоянием между краями подбородком. Концы воротника – прямоугольные углы, четкие или округленные. Пуговицы рубашки с воротником этого фасона могут быть спрятаны под планку. Рубашку с воротником «мандарин» принято носить только с френчем. У рубашек в стиле Casual тоже бывает воротник стойка, но выглядит он несколько по иному. Международное обозначение – No Collar, т. е. просто - без воротника.

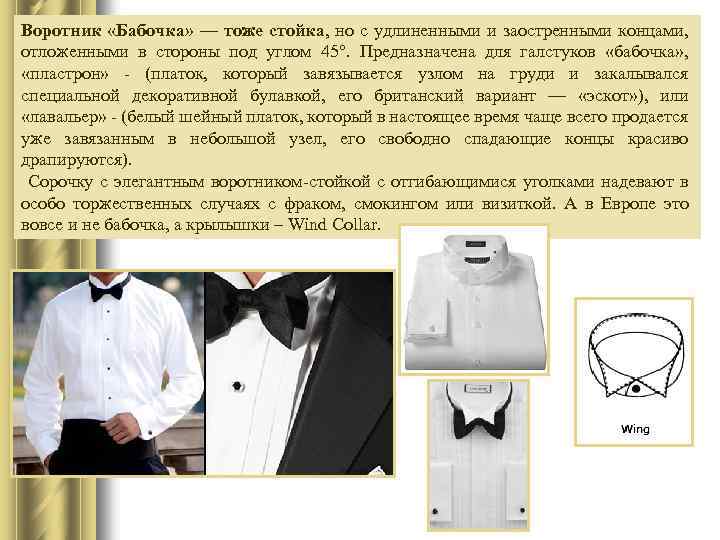

Воротник «Бабочка» — тоже стойка, но с удлиненными и заостренными концами, отложенными в стороны под углом 45°. Предназначена для галстуков «бабочка» , «пластрон» - (платок, который завязывается узлом на груди и закалывался специальной декоративной булавкой, его британский вариант — «эскот» ), или «лавальер» - (белый шейный платок, который в настоящее время чаще всего продается уже завязанным в небольшой узел, его свободно спадающие концы красиво драпируются). Сорочку с элегантным воротником-стойкой с отгибающимися уголками надевают в особо торжественных случаях с фраком, смокингом или визиткой. А в Европе это вовсе и не бабочка, а крылышки – Wind Collar.

Воротник в застегнутом и расстегнутом видах

ВОРОТНИКИ-СТОЙКИ

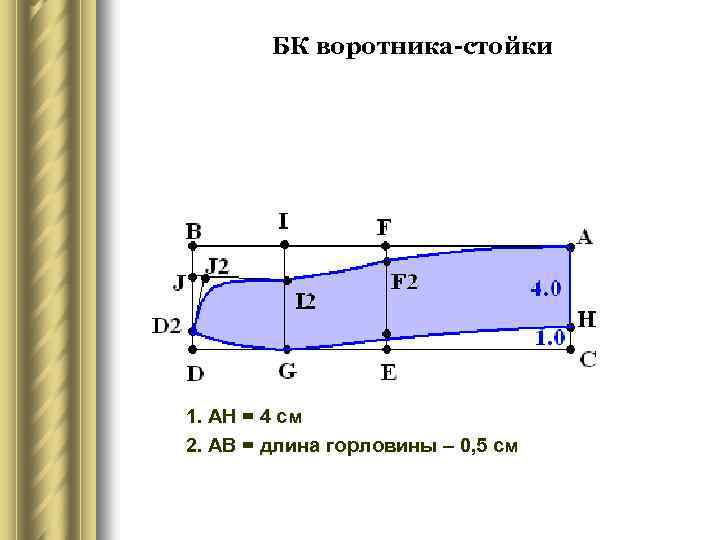

БК воротника-стойки 1. AH = 4 см 2. AB = длина горловины – 0, 5 см

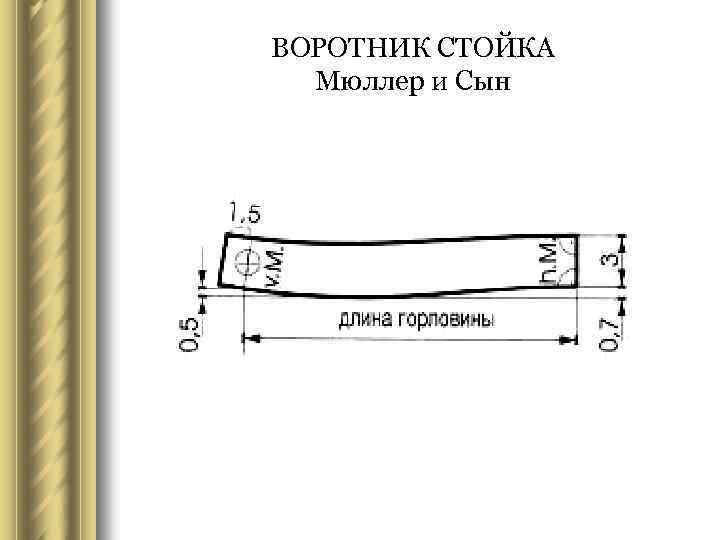

ВОРОТНИК СТОЙКА Мюллер и Сын

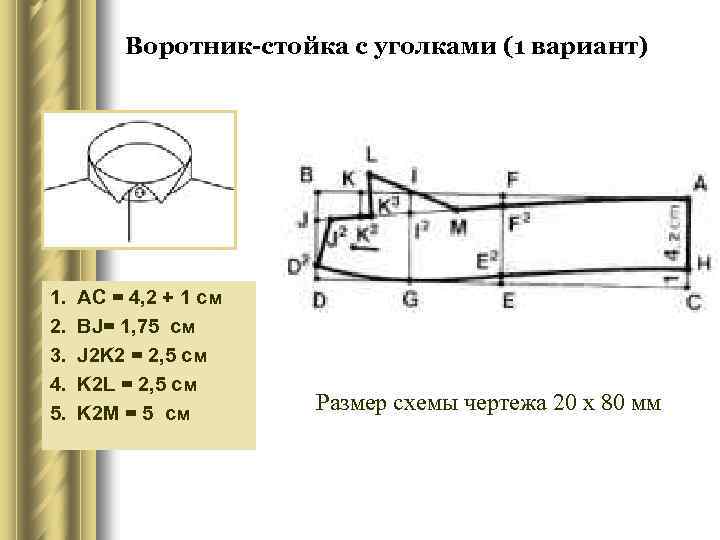

Воротник-стойка с уголками (1 вариант) 1. 2. 3. 4. 5. AC = 4, 2 + 1 см BJ= 1, 75 см J 2 K 2 = 2, 5 cм K 2 L = 2, 5 см K 2 M = 5 см Размер схемы чертежа 20 х 80 мм

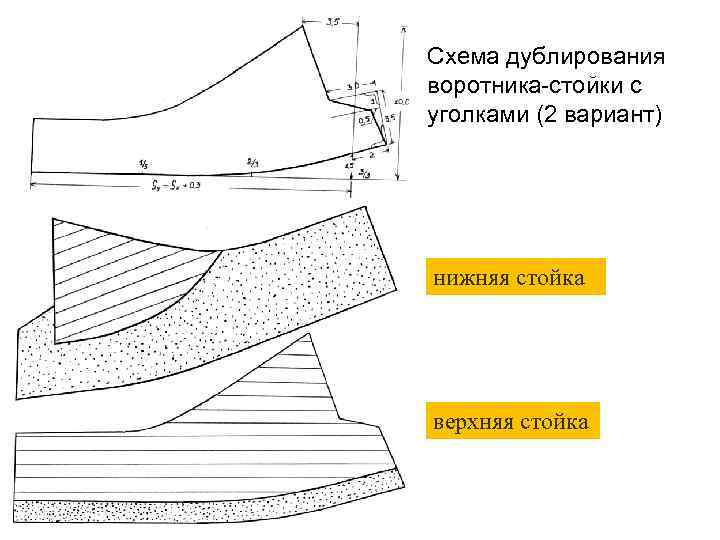

Схема дублирования воротника-стойки с уголками (2 вариант) нижняя стойка верхняя стойка

ВОРОТНИКИ С ОТРЕЗНОЙ СТОЙКОЙ

Виды форм воротников сорочек

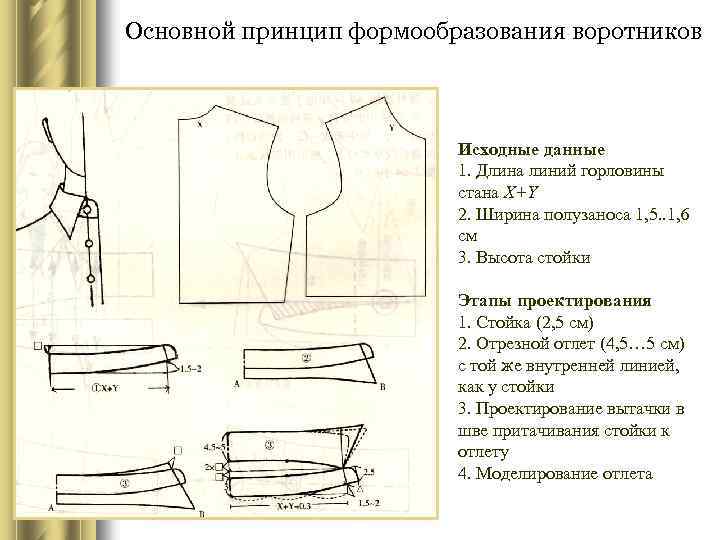

Основной принцип формообразования воротников Исходные данные 1. Длина линий горловины стана Х+Y 2. Ширина полузаноса 1, 5. . 1, 6 см 3. Высота стойки Этапы проектирования 1. Стойка (2, 5 см) 2. Отрезной отлет (4, 5… 5 см) с той же внутренней линией, как у стойки 3. Проектирование вытачки в шве притачивания стойки к отлету 4. Моделирование отлета

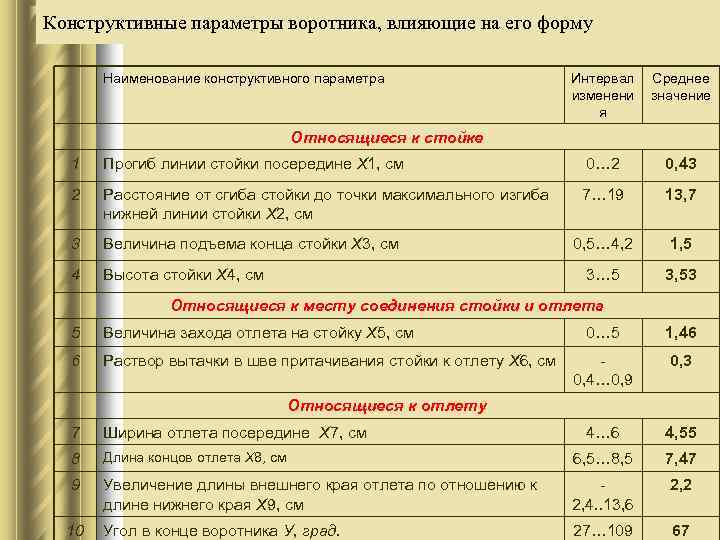

Конструктивные параметры воротника, влияющие на его форму Наименование конструктивного параметра Интервал изменени я Среднее значение Относящиеся к стойке 1 Прогиб линии стойки посередине Х 1, см 0… 2 0, 43 2 Расстояние от сгиба стойки до точки максимального изгиба нижней линии стойки Х 2, см 7… 19 13, 7 3 Величина подъема конца стойки Х 3, см 0, 5… 4, 2 1, 5 4 Высота стойки Х 4, см 3… 5 3, 53 Относящиеся к месту соединения стойки и отлета 5 Величина захода отлета на стойку Х 5, см 6 Раствор вытачки в шве притачивания стойки к отлету Х 6, см 0… 5 1, 46 0, 4… 0, 9 0, 3 4… 6 4, 55 Относящиеся к отлету 7 Ширина отлета посередине Х 7, см 8 Длина концов отлета Х 8, см 6, 5… 8, 5 7, 47 9 Увеличение длины внешнего края отлета по отношению к длине нижнего края Х 9, см 2, 4. . 13, 6 2, 2 10 Угол в конце воротника У, град. 27… 109 67

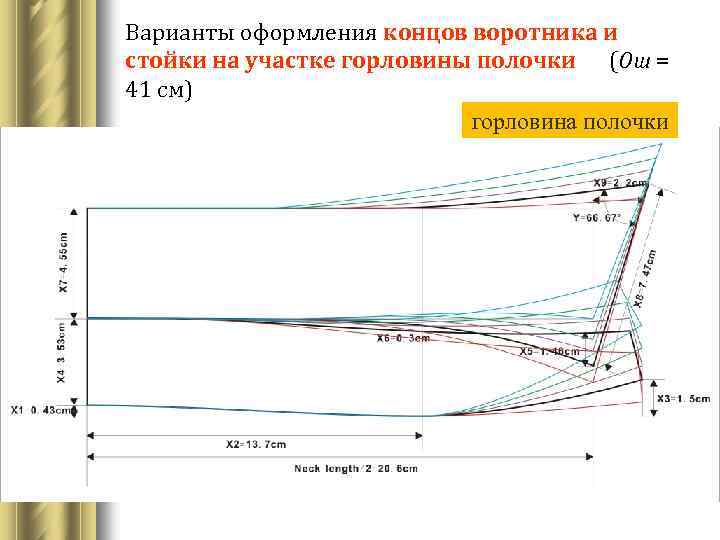

Варианты оформления концов воротника и стойки на участке горловины полочки (Ош = 41 см) горловина полочки

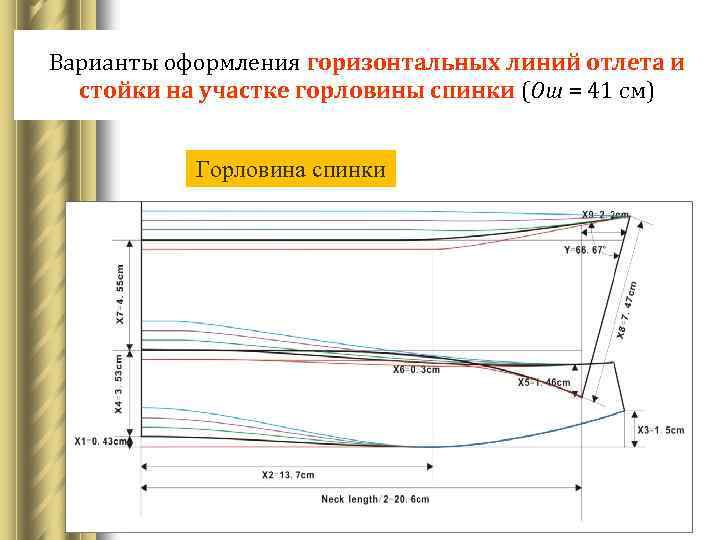

Варианты оформления горизонтальных линий отлета и стойки на участке горловины спинки (Ош = 41 см) Горловина спинки

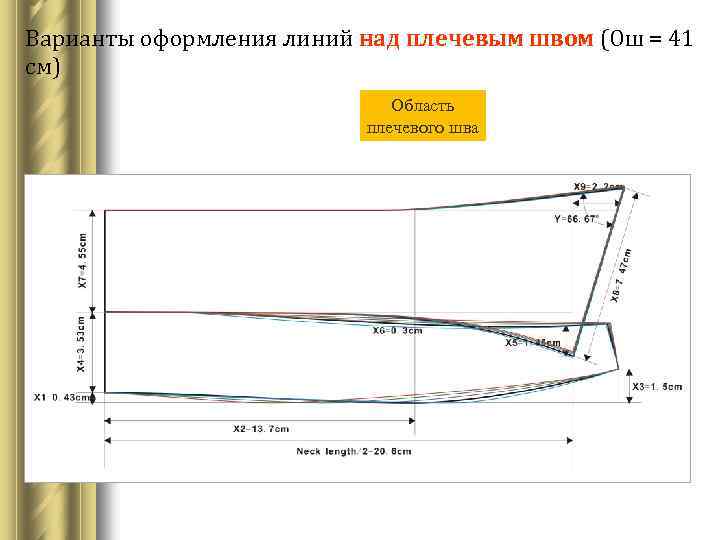

Варианты оформления линий над плечевым швом (Ош = 41 см) Область плечевого шва

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ СОРОЧЕЧНЫХ ВОРОТНИКОВ С цельнокроеной стойкой С отрезной стойкой

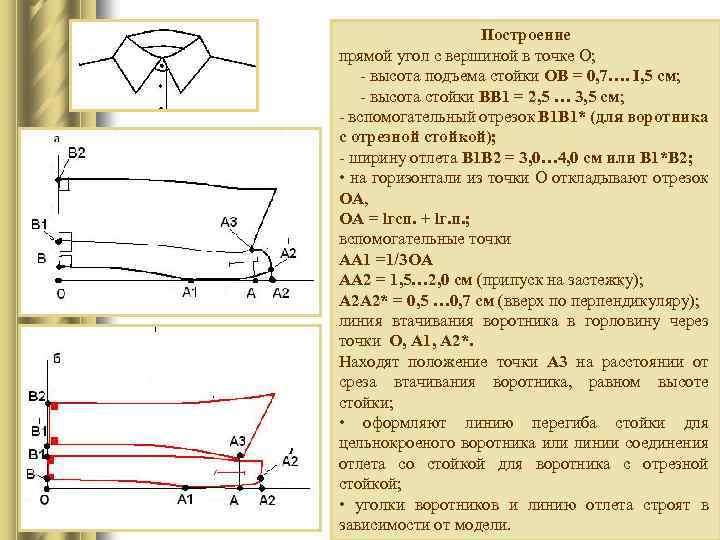

Построение прямой угол с вершиной в точке О; - высота подъема стойки ОВ = 0, 7…. I, 5 см; - высота стойки ВВ 1 = 2, 5 … 3, 5 см; - вспомогательный отрезок В 1 В 1* (для воротника с отрезной стойкой); - ширину отлета В 1 В 2 = 3, 0… 4, 0 см или В 1*В 2; • на горизонтали из точки О откладывают отрезок ОА, ОА = lгсп. + lг. п. ; вспомогательные точки АА 1 =1/3 ОА АА 2 = 1, 5… 2, 0 см (припуск на застежку); А 2 А 2* = 0, 5 … 0, 7 см (вверх по перпендикуляру); линия втачивания воротника в горловину через точки О, А 1, А 2*. Находят положение точки А 3 на расстоянии от среза втачивания воротника, равном высоте стойки; • оформляют линию перегиба стойки для цельнокроеного воротника или линии соединения отлета со стойкой для воротника с отрезной стойкой; • уголки воротников и линию отлета строят в зависимости от модели.

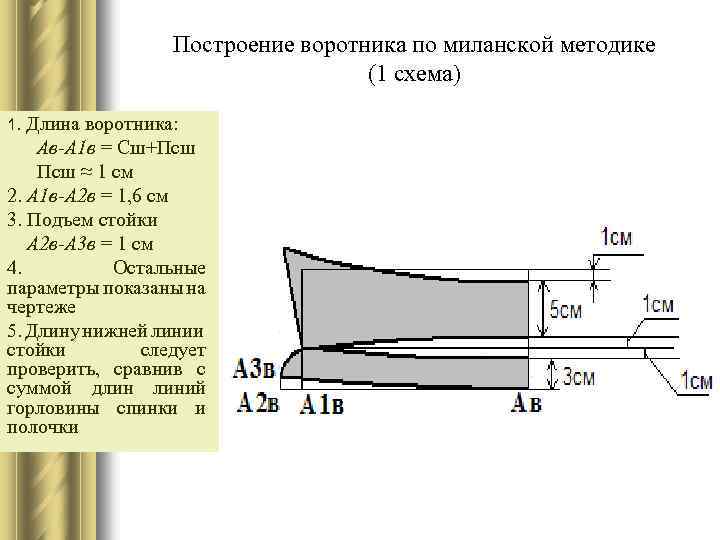

Построение воротника по миланской методике (1 схема) 1. Длина воротника: Ав-А 1 в = Сш+Псш ≈ 1 см 2. А 1 в-А 2 в = 1, 6 см 3. Подъем стойки А 2 в-А 3 в = 1 см 4. Остальные параметры показаны на чертеже 5. Длину нижней линии стойки следует проверить, сравнив с суммой длин линий горловины спинки и полочки

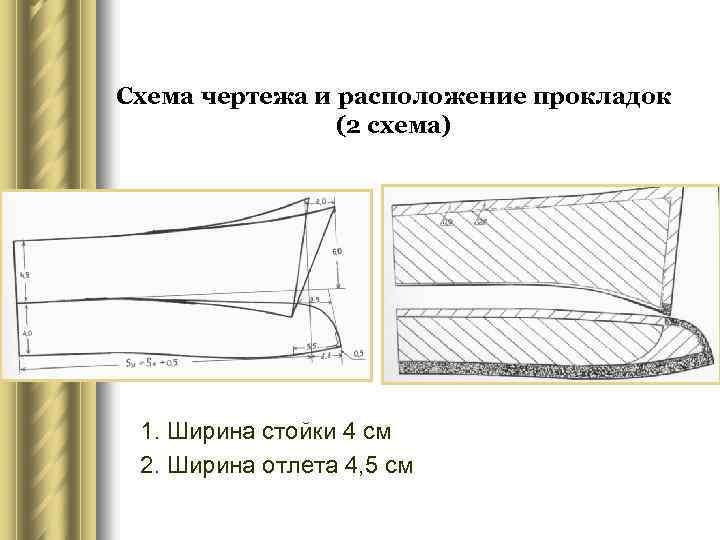

Схема чертежа и расположение прокладок (2 схема) 1. Ширина стойки 4 см 2. Ширина отлета 4, 5 см

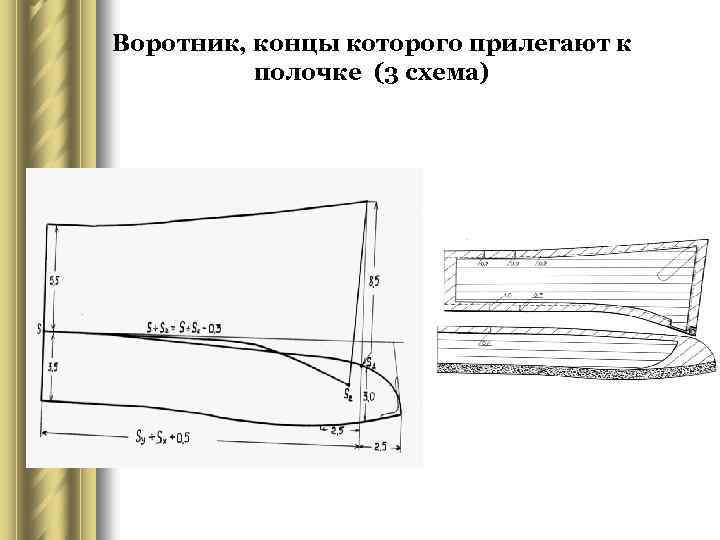

Воротник, концы которого прилегают к полочке (3 схема)

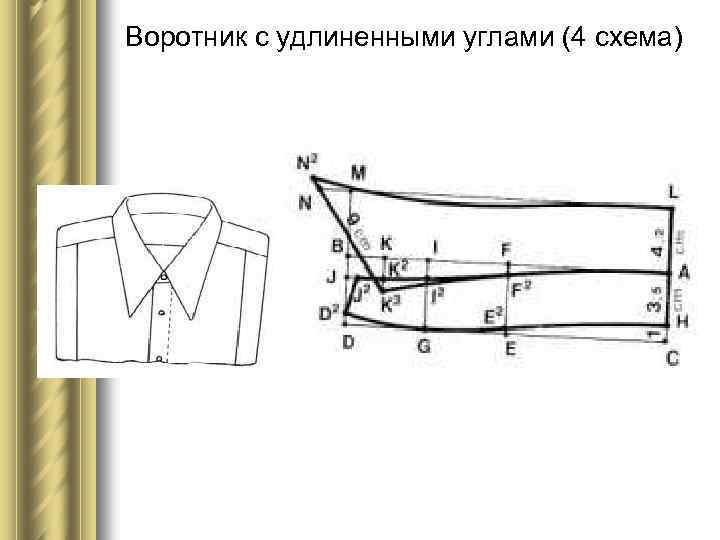

Воротник с удлиненными углами (4 схема)

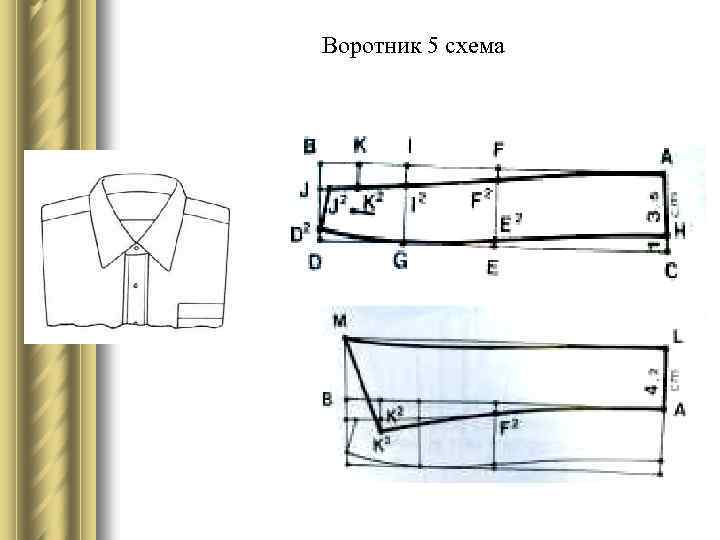

Воротник 5 схема

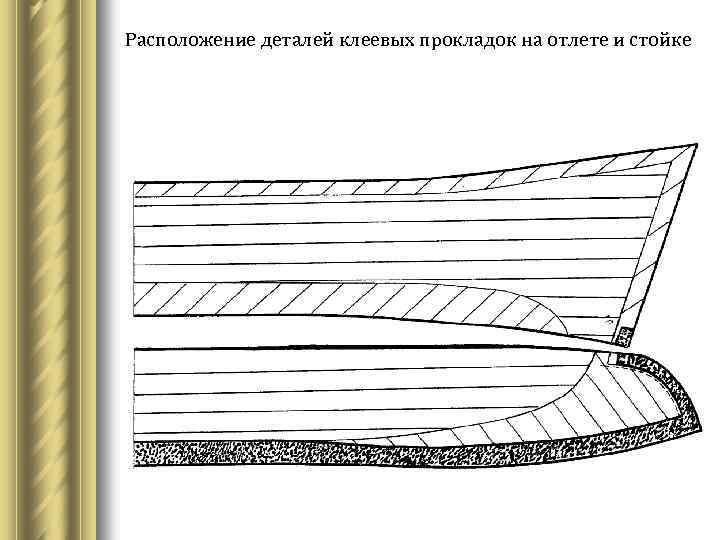

Расположение деталей клеевых прокладок на отлете и стойке

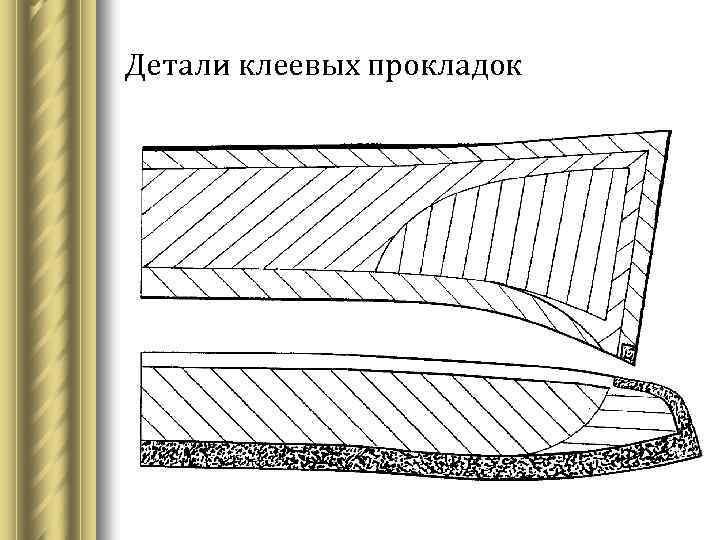

Детали клеевых прокладок

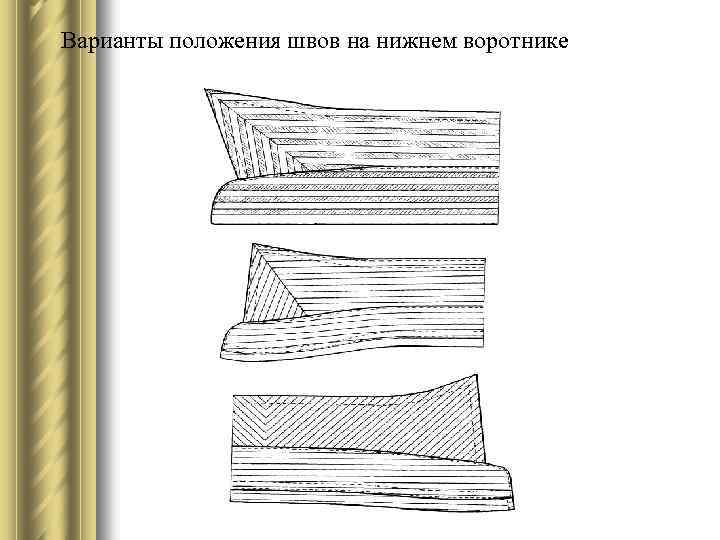

Варианты положения швов на нижнем воротнике

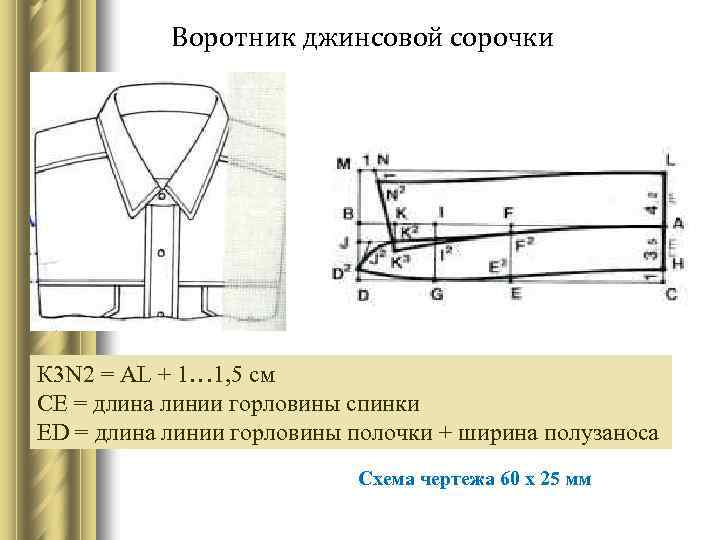

Воротник джинсовой сорочки К 3 N 2 = AL + 1… 1, 5 см СЕ = длина линии горловины спинки ED = длина линии горловины полочки + ширина полузаноса Схема чертежа 60 х 25 мм

Конструкция воротника с переведенным боковым швом

ВОРОТНИКИ С ЦЕЛЬНОКРОЕНОЙ СТОЙКОЙ

Трансформация воротника с отрезной стойкой в цельнокроеный

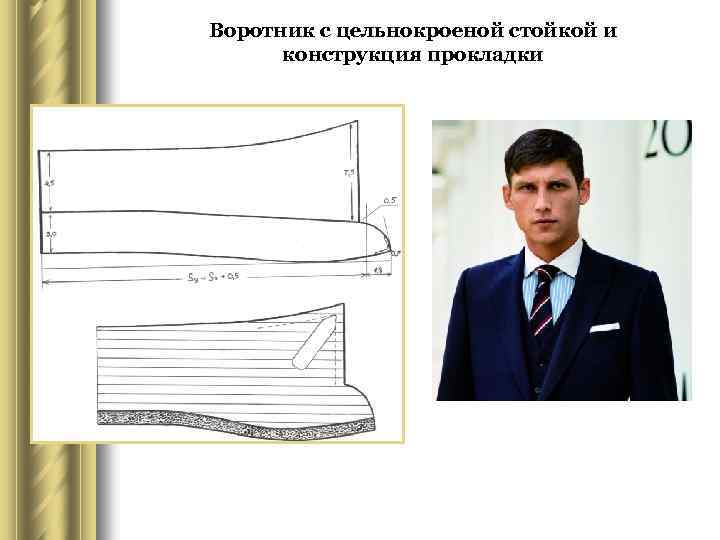

Воротник с цельнокроеной стойкой и конструкция прокладки

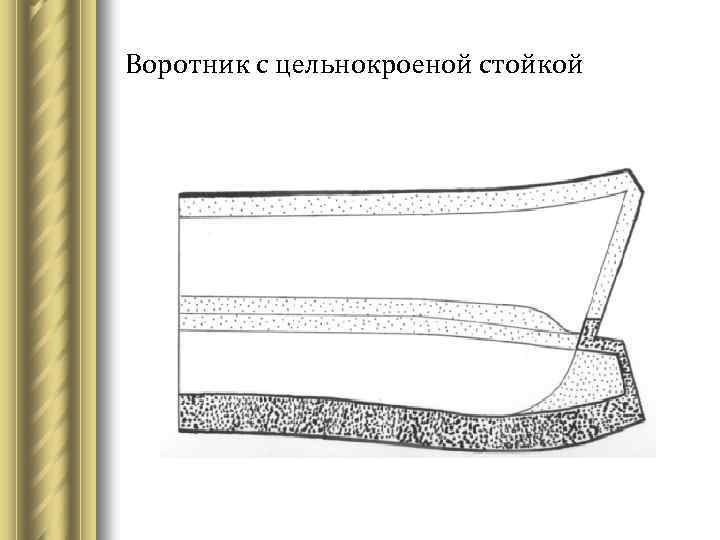

Воротник с цельнокроеной стойкой

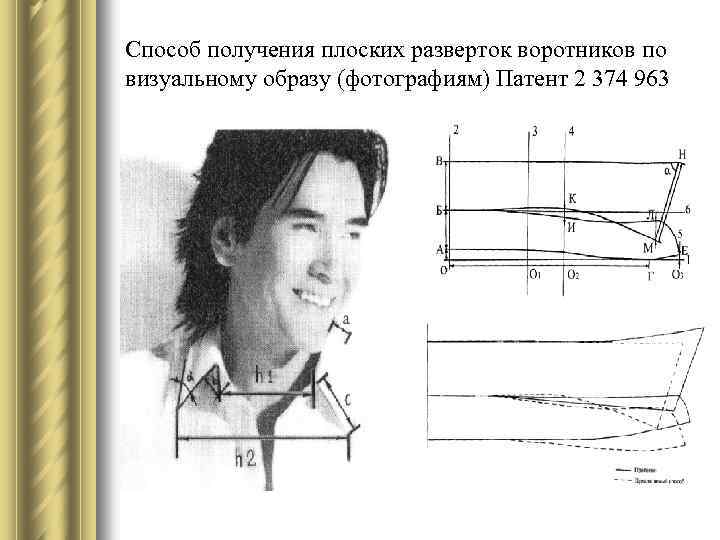

Способ получения плоских разверток воротников по визуальному образу (фотографиям) Патент 2 374 963

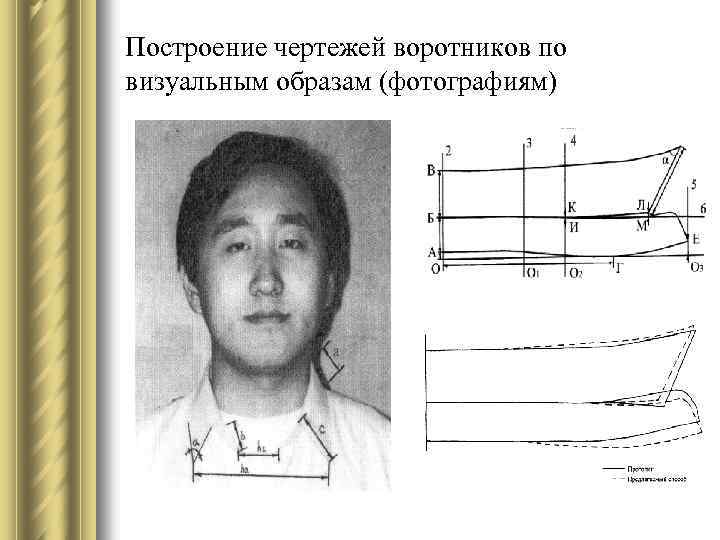

Построение чертежей воротников по визуальным образам (фотографиям)

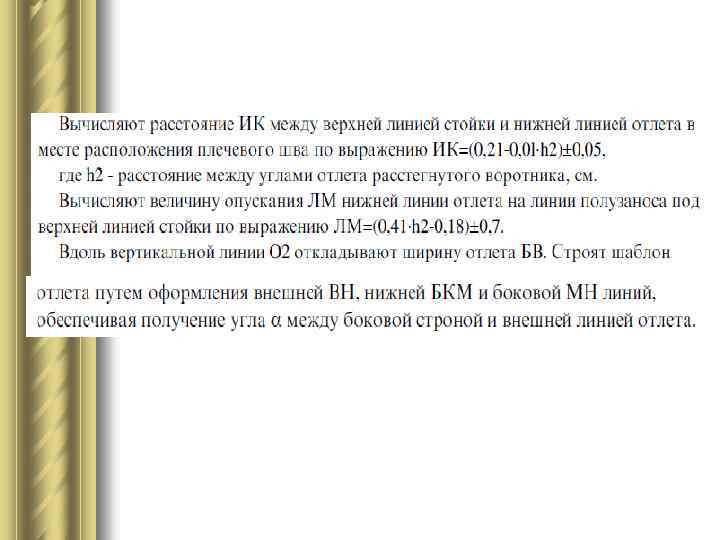

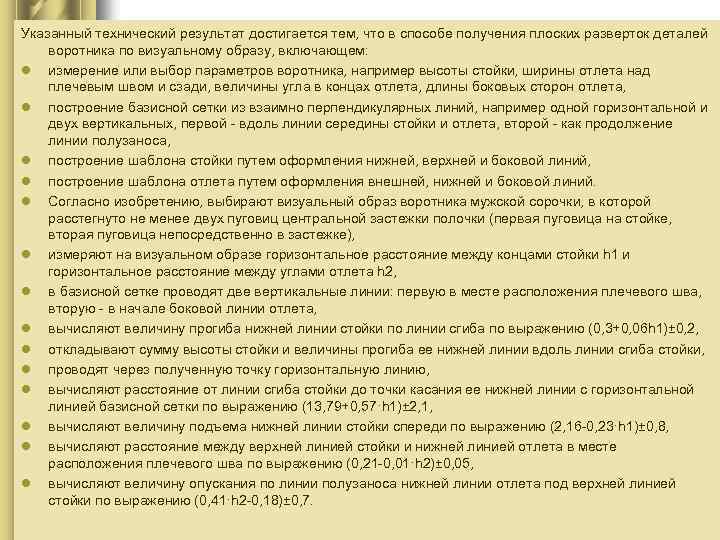

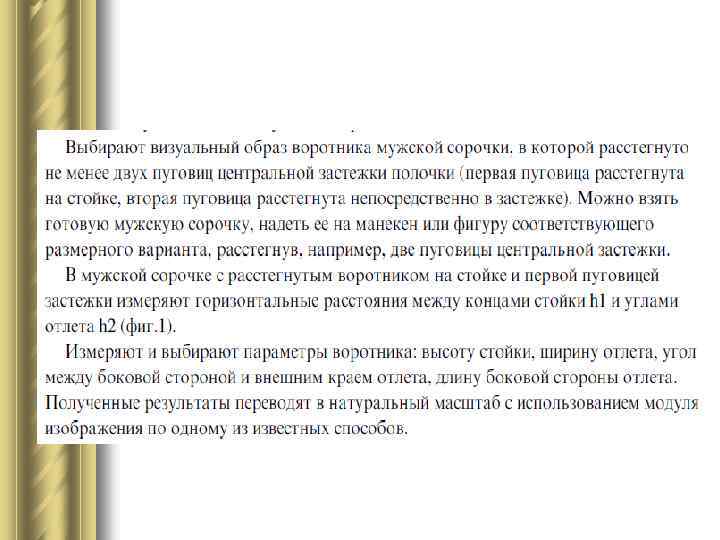

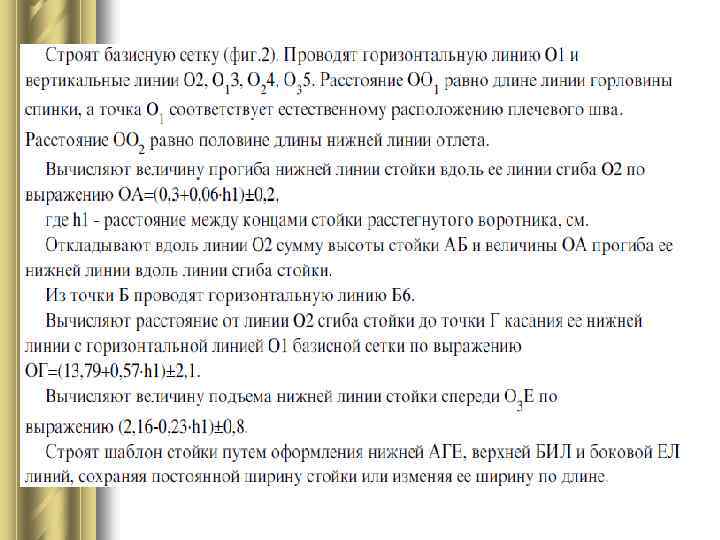

Указанный технический результат достигается тем, что в способе получения плоских разверток деталей воротника по визуальному образу, включающем: l измерение или выбор параметров воротника, например высоты стойки, ширины отлета над плечевым швом и сзади, величины угла в концах отлета, длины боковых сторон отлета, l построение базисной сетки из взаимно перпендикулярных линий, например одной горизонтальной и двух вертикальных, первой - вдоль линии середины стойки и отлета, второй - как продолжение линии полузаноса, l построение шаблона стойки путем оформления нижней, верхней и боковой линий, l построение шаблона отлета путем оформления внешней, нижней и боковой линий. l Согласно изобретению, выбирают визуальный образ воротника мужской сорочки, в которой расстегнуто не менее двух пуговиц центральной застежки полочки (первая пуговица на стойке, вторая пуговица непосредственно в застежке), l измеряют на визуальном образе горизонтальное расстояние между концами стойки h 1 и горизонтальное расстояние между углами отлета h 2, l в базисной сетке проводят две вертикальные линии: первую в месте расположения плечевого шва, вторую - в начале боковой линии отлета, l вычисляют величину прогиба нижней линии стойки по линии сгиба по выражению (0, 3+0, 06 h 1)± 0, 2, l откладывают сумму высоты стойки и величины прогиба ее нижней линии вдоль линии сгиба стойки, l проводят через полученную точку горизонтальную линию, l вычисляют расстояние от линии сгиба стойки до точки касания ее нижней линии с горизонтальной линией базисной сетки по выражению (13, 79+0, 57·h 1)± 2, 1, l вычисляют величину подъема нижней линии стойки спереди по выражению (2, 16 -0, 23·h 1)± 0, 8, l вычисляют расстояние между верхней линией стойки и нижней линией отлета в месте расположения плечевого шва по выражению (0, 21 -0, 01·h 2)± 0, 05, l вычисляют величину опускания по линии полузаноса нижней линии отлета под верхней линией стойки по выражению (0, 41·h 2 -0, 18)± 0, 7.

МОДЕЛЬНЫЕ КОНСТРУКЦИИ ВОРОТНИКОВ

Пиджак с сорочечным воротником

Маркировка мужских сорочек

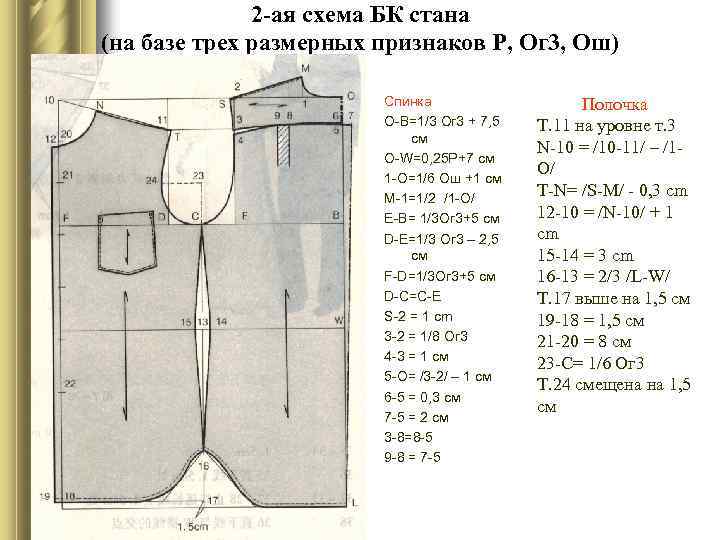

2 -ая схема БК стана (на базе трех размерных признаков Р, Ог 3, Ош) Спинка О-В=1/3 Ог 3 + 7, 5 см О-W=0, 25 P+7 см 1 -O=1/6 Ош +1 см М-1=1/2 /1 -О/ Е-В= 1/3 Ог 3+5 см D-E=1/3 Ог 3 – 2, 5 см F-D=1/3 Ог 3+5 см D-C=C-E S-2 = 1 cm 3 -2 = 1/8 Ог 3 4 -3 = 1 см 5 -О= /3 -2/ – 1 см 6 -5 = 0, 3 см 7 -5 = 2 см 3 -8=8 -5 9 -8 = 7 -5 Полочка Т. 11 на уровне т. 3 N-10 = /10 -11/ – /1 O/ T-N= /S-M/ - 0, 3 cm 12 -10 = /N-10/ + 1 cm 15 -14 = 3 cm 16 -13 = 2/3 /L-W/ Т. 17 выше на 1, 5 см 19 -18 = 1, 5 см 21 -20 = 8 см 23 -С= 1/6 Ог 3 Т. 24 смещена на 1, 5 см

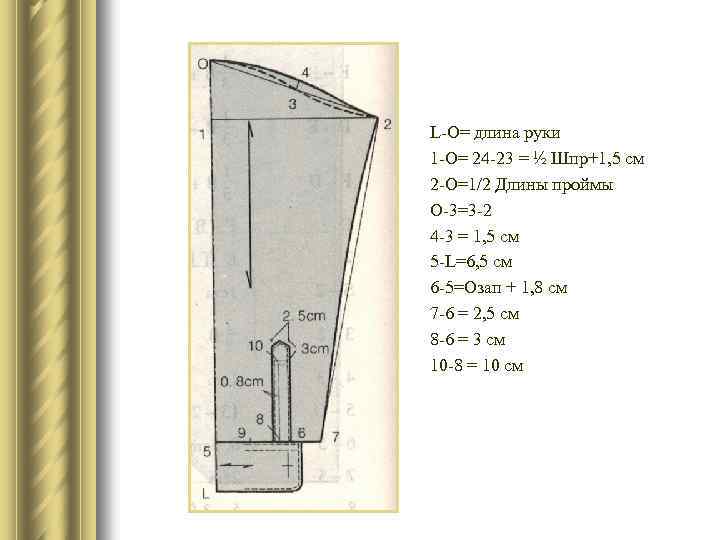

L-O= длина руки 1 -О= 24 -23 = ½ Шпр+1, 5 см 2 -О=1/2 Длины проймы О-3=3 -2 4 -3 = 1, 5 см 5 -L=6, 5 см 6 -5=Озап + 1, 8 см 7 -6 = 2, 5 см 8 -6 = 3 см 10 -8 = 10 см

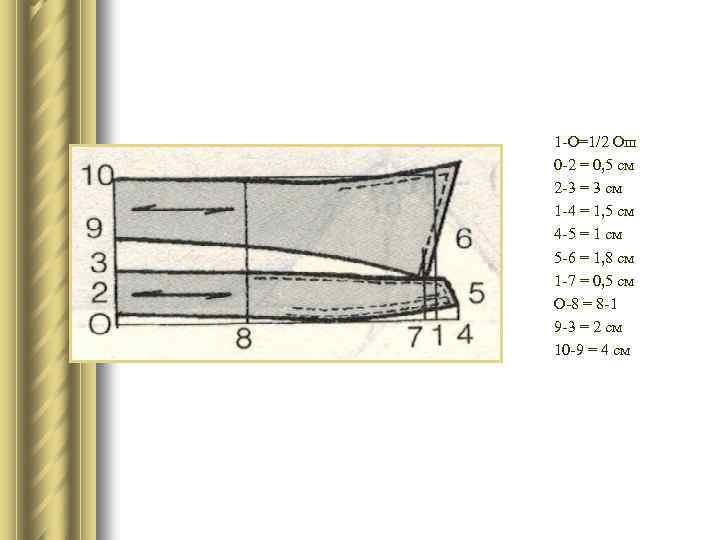

1 -О=1/2 Ош 0 -2 = 0, 5 см 2 -3 = 3 см 1 -4 = 1, 5 см 4 -5 = 1 см 5 -6 = 1, 8 см 1 -7 = 0, 5 см О-8 = 8 -1 9 -3 = 2 см 10 -9 = 4 см
