4 5 Сверлильные и расточные станки Сверлильный

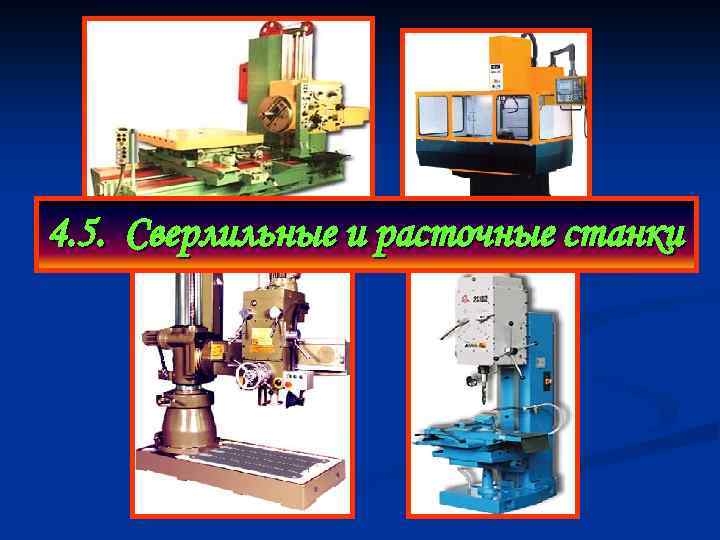

4. 5. Сверлильные и расточные станки

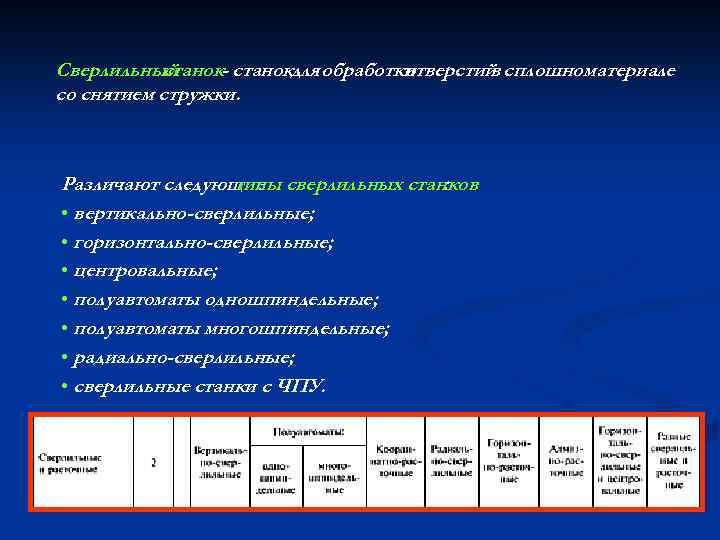

Сверлильный станок- станокдля обработки отверстий сплошном в материале со снятием стружки. Различают следующие сверлильных станков типы : • вертикально-сверлильные; • горизонтально-сверлильные; • центровальные; • полуавтоматы одношпиндельные; • полуавтоматы многошпиндельные; • радиально-сверлильные; • сверлильные станки с ЧПУ.

На сверлильном станке производят различные виды обработки отверстий: а — сверление; рассверливание; зенкерование; развертывание; б— в— г— д— калибрование; — нарезание е внутренней резьбы; ж — цекование; — з растачивание.

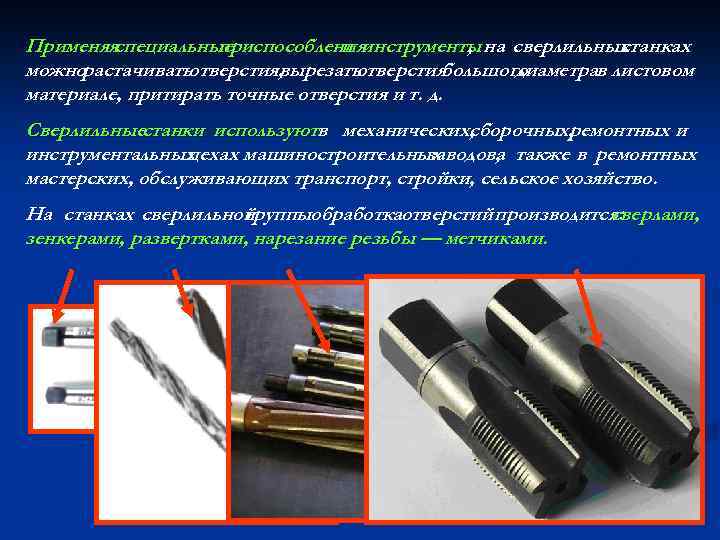

Применяя специальные приспособленияинструменты на сверлильных и , станках можнорастачиватьотверстия, вырезать отверстиябольшого диаметрав листовом материале, притирать точные отверстия и т. д. Сверлильныестанки используютв механических, сборочных, ремонтных и инструментальных цехах машиностроительных заводов, также в ремонтных а мастерских, обслуживающих транспорт, стройки, сельское хозяйство. На станках сверлильной группыобработкаотверстий производится: сверлами, зенкерами, развертками, нарезание резьбы — метчиками.

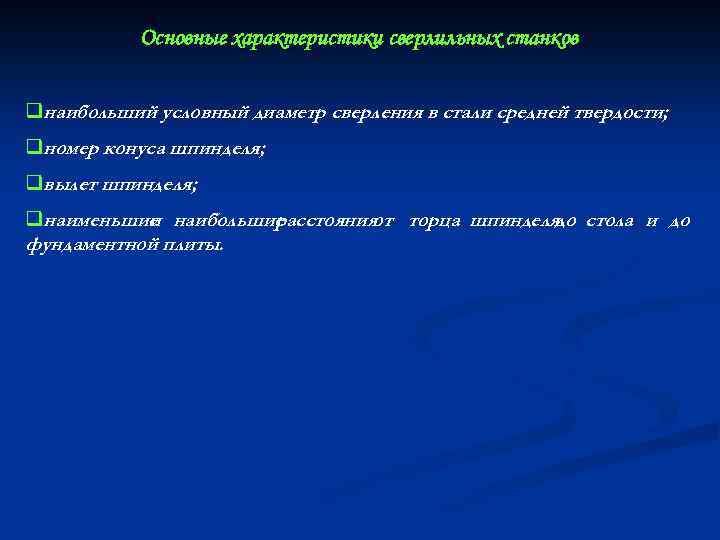

Основные характеристики сверлильных станков qнаибольший условный диаметр сверления в стали средней твердости; qномер конуса шпинделя; qвылет шпинделя; qнаименьшие наибольшие и расстоянияот торца шпинделядо стола и до фундаментной плиты.

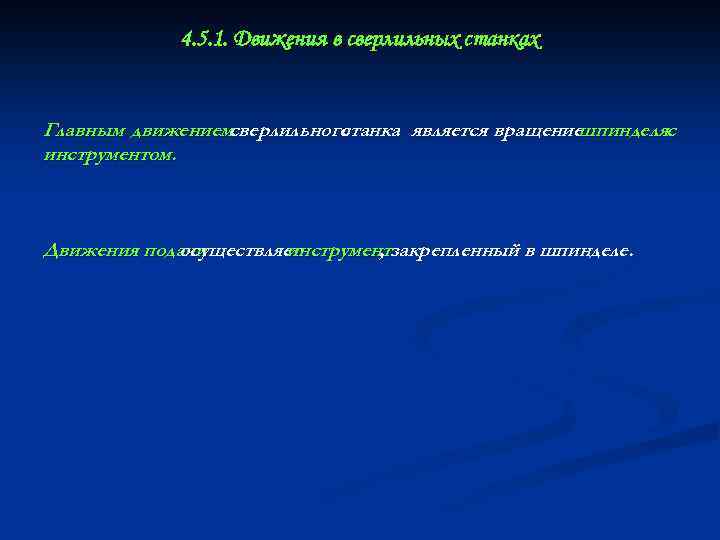

4. 5. 1. Движения в сверлильных станках Главным движениемсверлильного станка является вращение шпинделяс инструментом. Движения подачи осуществляет инструментзакрепленный в шпинделе. ,

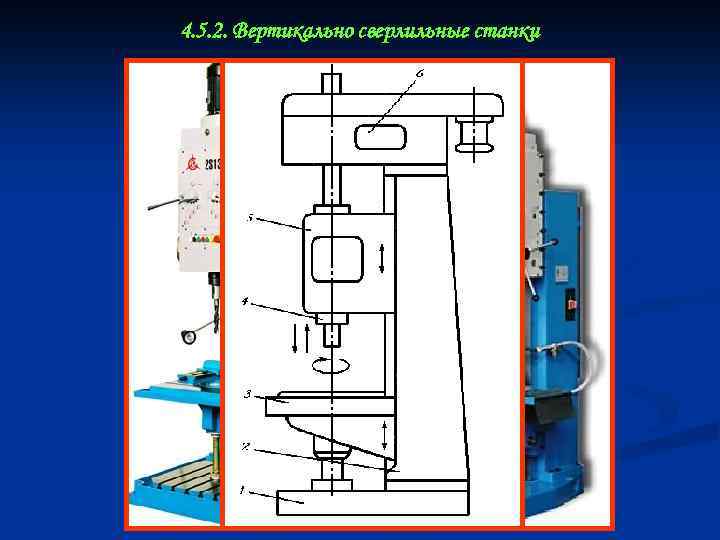

4. 5. 2. Вертикально сверлильные станки

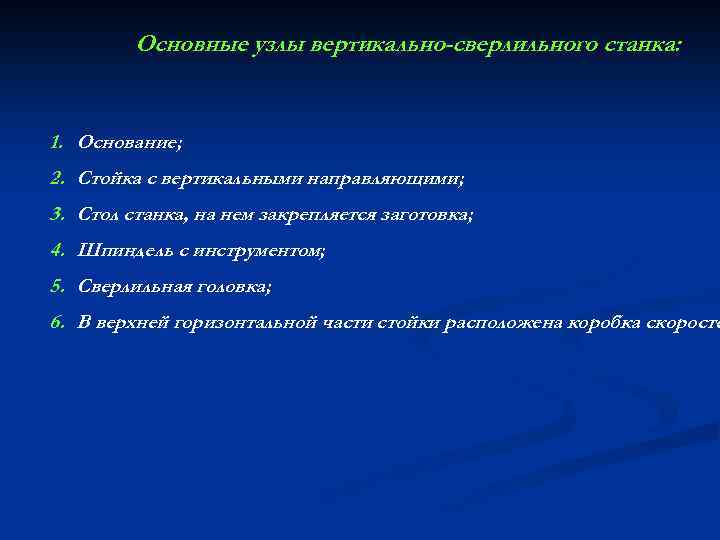

Основные узлы вертикально-сверлильного станка: 1. Основание; 2. Стойка с вертикальными направляющими; 3. Стол станка, на нем закрепляется заготовка; 4. Шпиндель с инструментом; 5. Сверлильная головка; 6. В верхней горизонтальной части стойки расположена коробка скоросте

Движения в вертикально-сверлильных станках Главнымдвижением вертикально-сверлильных в станках являетсявращение шпинделя с закрепленным в нем инструментом. Движение подачив станках этого типа осуществляется вертикальным перемещением шпинделя. Заготовку устанавливают на столе станка.

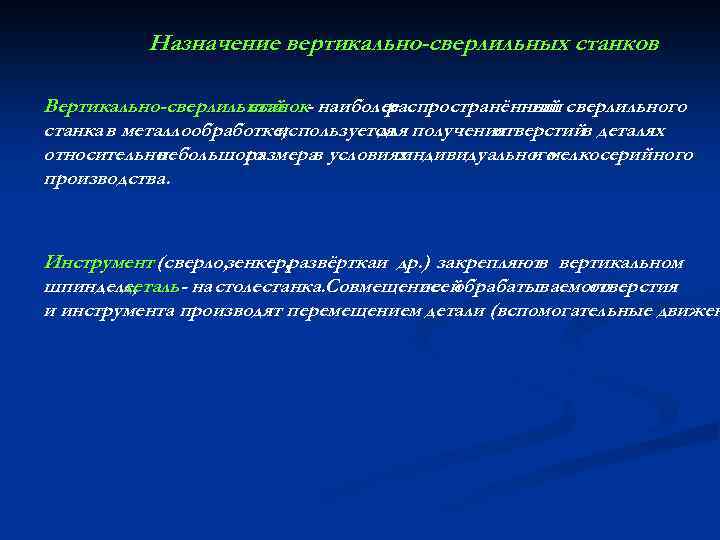

Назначение вертикально-сверлильных станков Вертикально-сверлильный - наиболее станок распространённый сверлильного тип станка в металлообработке; используется получения для отверстийв деталях относительно небольшого размера условиях в индивидуального и мелкосерийного производства. Инструмент (сверло, зенкер, развёрткаи др. ) закрепляютв вертикальном шпинделе, деталь - на столестанка. Совмещение обрабатываемого осей отверстия и инструмента производят перемещением детали (вспомогательные движен

Вертикально сверлильный станок 2 С 132 Л Предназначен для выполнения следующих операций: q. Сверления; q. Зенкерования; q. Развёртывания; qнарезания резьбы в различных материалах. Наличиеоткидного стола позволяетобрабатыватьна станке детали крупных габаритов. Станок может использоваться мелкосерийном в производстве, малых на предприятиях, в ремонтных мастерских. На станке установлена станция подачи СОЖ.

4. 5. 3. Горизонтально-сверлильный станок Горизонтально-сверлильный обычноиспользуют станок при обработке глубоких отверстий (например, осях, валах, стволах стрелковых артиллерийских в и систем и т. п. ).

4. 5. 4. Центровальные станки служат для получения торцах заготовок в центровых отверстий. Иногда. центровальные станкиоснащаются отрезными суппортами с резцами для отрезки заготовки перед центрованием (центровально-отрезно

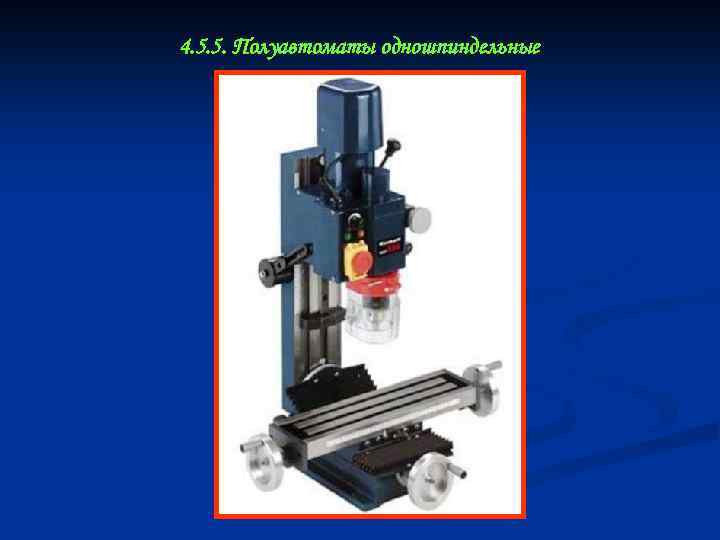

4. 5. 5. Полуавтоматы одношпиндельные

4. 5. 6. Многошпиндельные сверлильные станки Для одновременной обработки (главнымобразом сверления) нескольких отверстий применяют многошпиндельные сверлильные станки со сверлильными голов

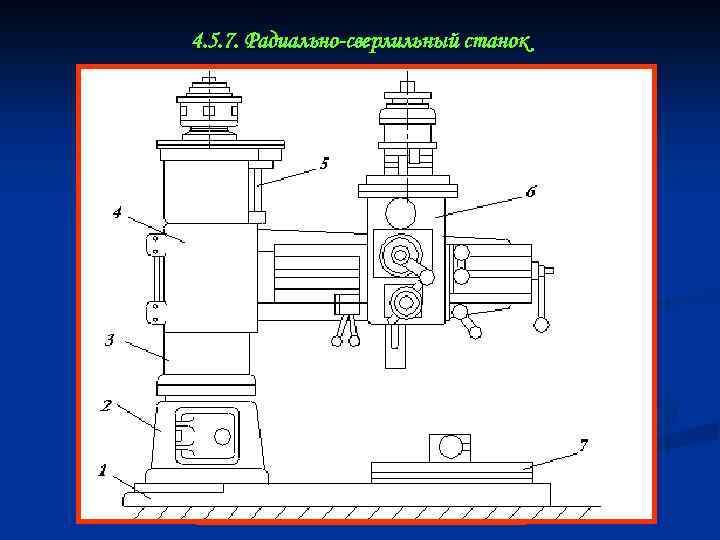

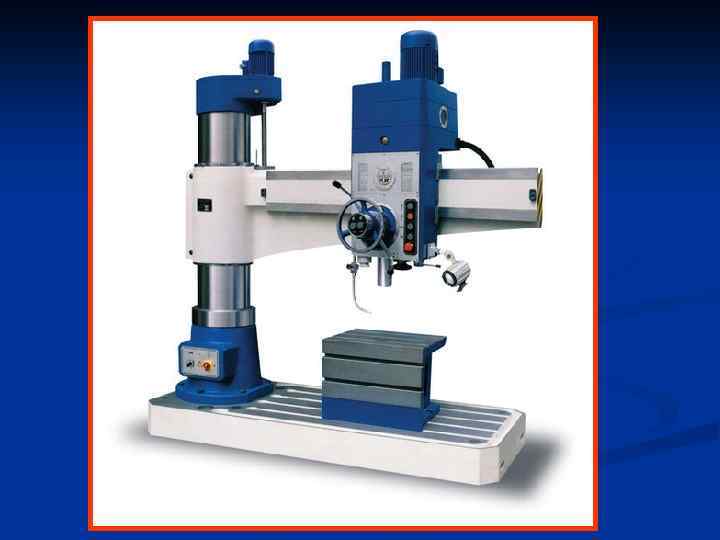

4. 5. 7. Радиально-сверлильный станок

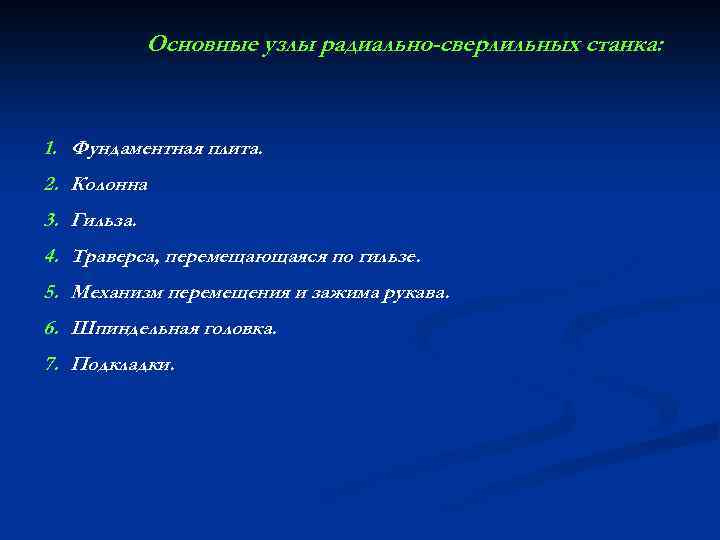

Основные узлы радиально-сверлильных станка: 1. Фундаментная плита. 2. Колонна 3. Гильза. 4. Траверса, перемещающаяся по гильзе. 5. Механизм перемещения и зажима рукава. 6. Шпиндельная головка. 7. Подкладки.

Движения в радиально-сверлильных станках Главнымдвижениемрадиально-сверлильных в станкахявляется вращение шпинделя с инструментом. Движением подачиосевое перемещение шпинделя вместе с пинолью (гильзой — Вспомогательные движения : • поворот траверсы и закрепление ее на колонне; • вертикальное перемещение и закрепление траверсы на нужной высоте; • перемещение и закрепление шпиндельной головки на траверсе; • переключение скоростей и подач шпинделя.

Назначение радиально-сверлильных станков Тяжёлые и крупногабаритные детали а также детали с отверстиями, , расположенными окружности, подуге обрабатывают радиально-сверлильном на станке при единичном и серийном производстве. В отличие вертикально-сверлильных от в радиально-сверлильных станкахсовмещение осей обрабатываемого отверстия и инструмента осуществляют перемещением шпинделя относительно неподвижной детали. Компоновка радиально сверлильного позволяет установить шпиндельинструментом с в любойточке рабочей зонырадиального станка за счет перемещения шпиндельной головки по направляющим траверсы и поворота траверсы вокруг колонны.

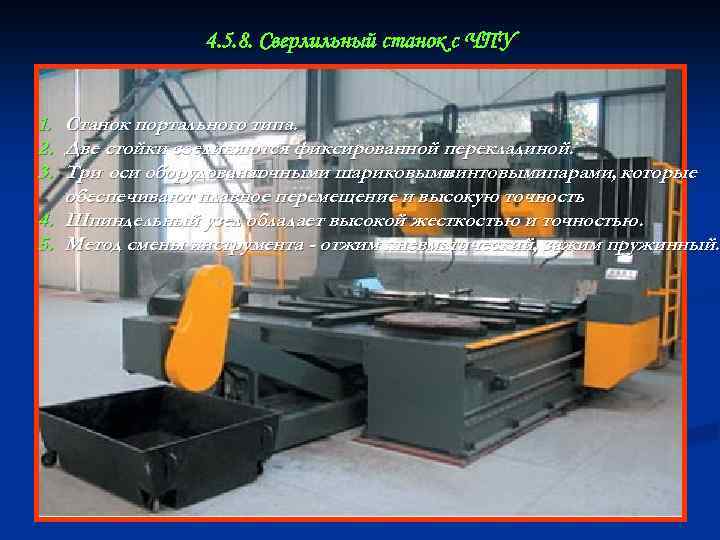

4. 5. 8. Сверлильный станок с ЧПУ 1. Станок портального типа. 2. Две стойки соединяются фиксированной перекладиной. 3. Три оси оборудованы точными шариковыми винтовымипарами, которые обеспечивают плавное перемещение и высокую точность 4. Шпиндельный узел обладает высокой жесткостью и точностью. 5. Метод смены инструмента - отжим пневматический, зажим пружинный.

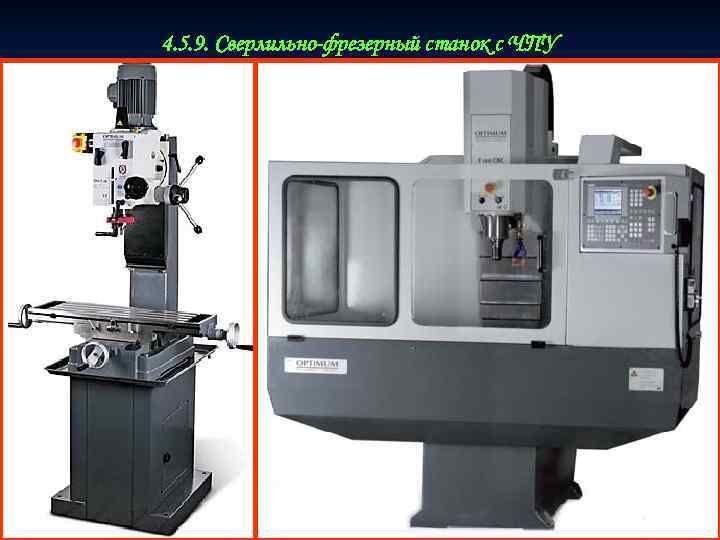

4. 5. 9. Сверлильно-фрезерный станок с ЧПУ

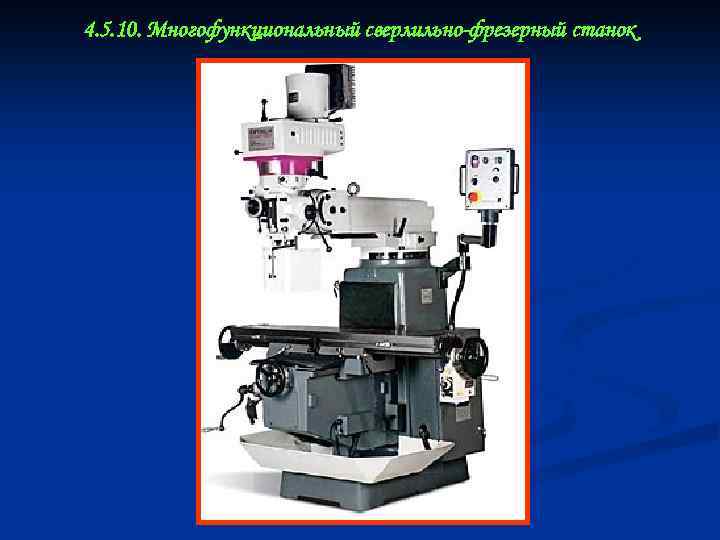

4. 5. 10. Многофункциональный сверлильно-фрезерный станок

4. 5. 11. Расточные станки предназначены растачиванияи сверления для отверстий, фрезерования и обтачивания вертикальных горизонтальных и плоских фасонных и поверхностей наборомфрезили резцом, нарезания резьби другихопераций при обработке корпусных деталей в мелкосерийном и серийном производстве.

4. 5. 12. Классификация расточных станков В зависимости характера от операций, назначения и конструктивных особенностей расточные станки подразделяют на универсальные и специальные. Универсальные станки делят на: 1. горизонтально-расточные; 2. координатно-расточные; 3. алмазно-расточные. Для расточных станковнаиболее существенными параметрами, определяющими основные данные станка, являются диаметр расточного шпинделя размеры и поворотного стола.

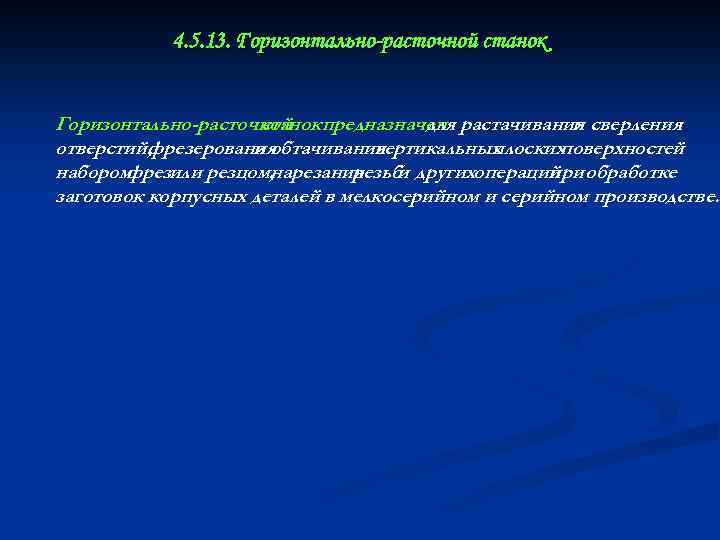

4. 5. 13. Горизонтально-расточной станок Горизонтально-расточной предназначен растачивания сверления станок для и отверстий, фрезерования и обтачивания вертикальных плоских поверхностей набором фрезили резцом, нарезания резьб другихопераций обработке и при заготовок корпусных деталей в мелкосерийном и серийном производстве.

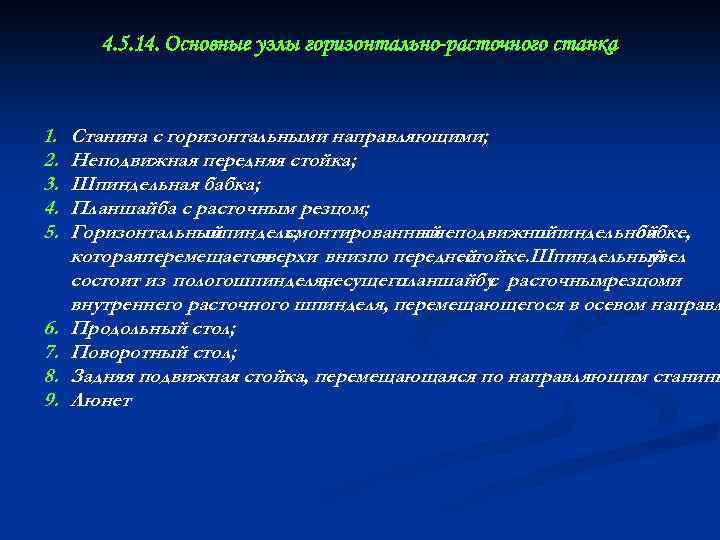

4. 5. 14. Основные узлы горизонтально-расточного станка 1. 2. 3. 4. 5. 6. 7. 8. 9. Станина с горизонтальными направляющими; Неподвижная передняя стойка; Шпиндельная бабка; Планшайба с расточным резцом; Горизонтальный шпиндель, смонтированный в неподвижной шпиндельной бабке, котораяперемещается вверхи внизпо передней стойке. Шпиндельный узел состоит из пологошпинделя, несущего планшайбу расточнымрезцоми с внутреннего расточного шпинделя, перемещающегося в осевом направл Продольный стол; Поворотный стол; Задняя подвижная стойка, перемещающаяся по направляющим станины Люнет

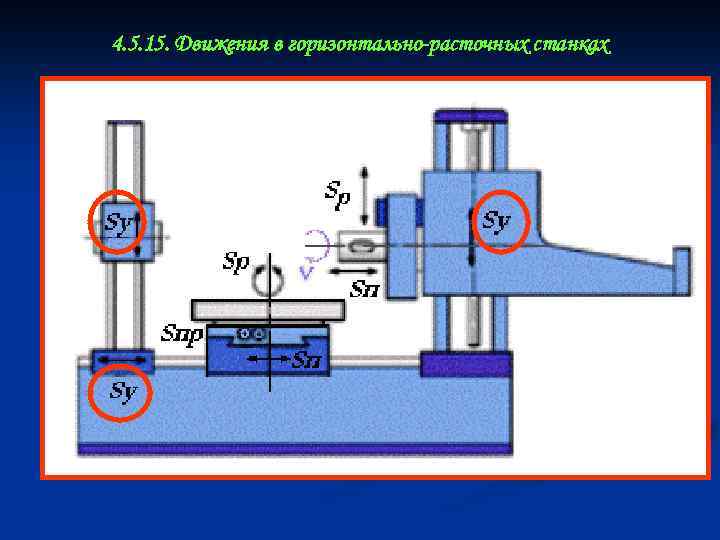

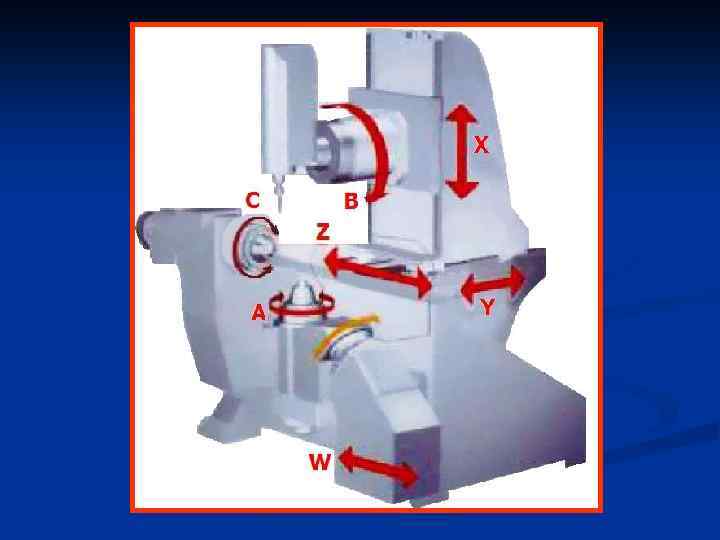

4. 5. 15. Движения в горизонтально-расточных станках

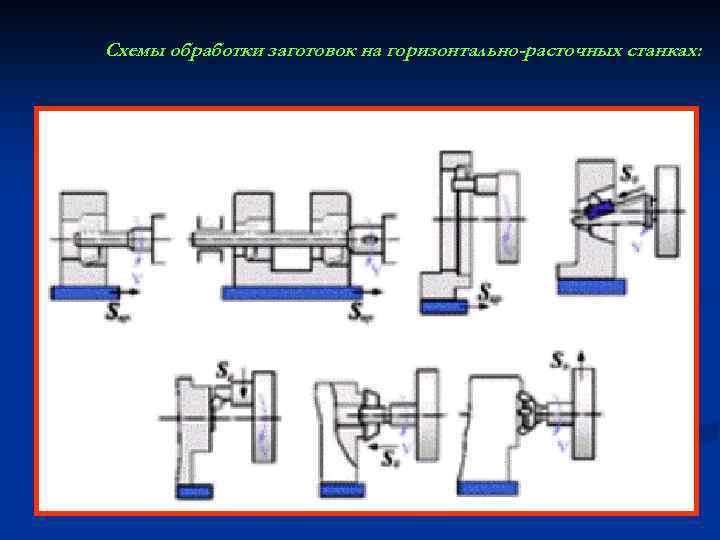

Схемы обработки заготовок на горизонтально-расточных станках:

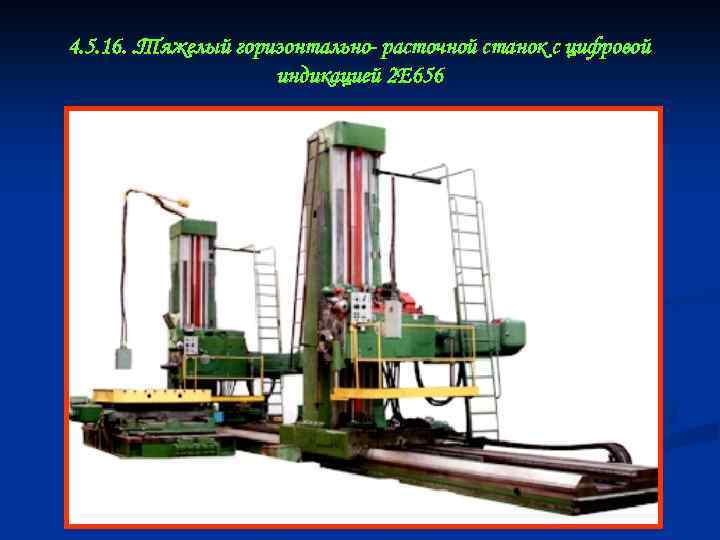

4. 5. 16. . Тяжелый горизонтально- расточной станок с цифровой индикацией 2 E 656

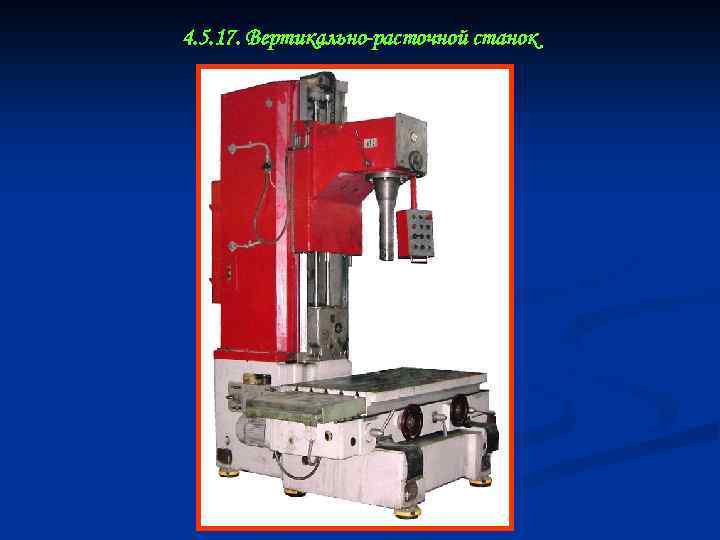

4. 5. 17. Вертикально-расточной станок

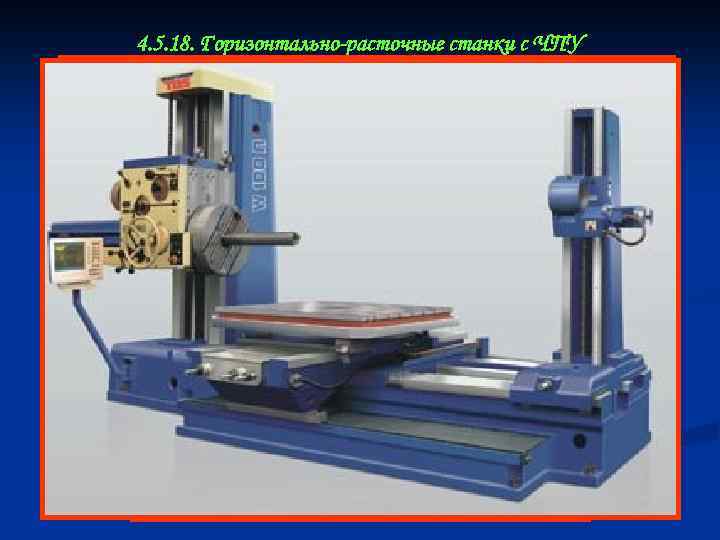

4. 5. 18. Горизонтально-расточные станки с ЧПУ

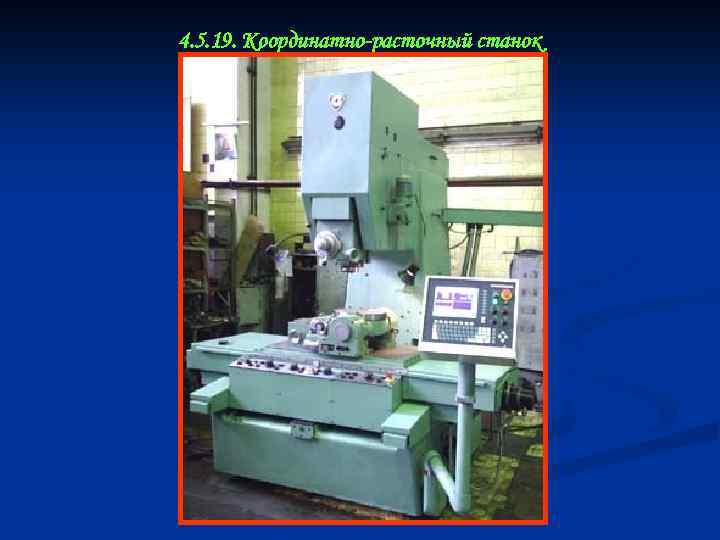

4. 5. 19. Координатно-расточный станок

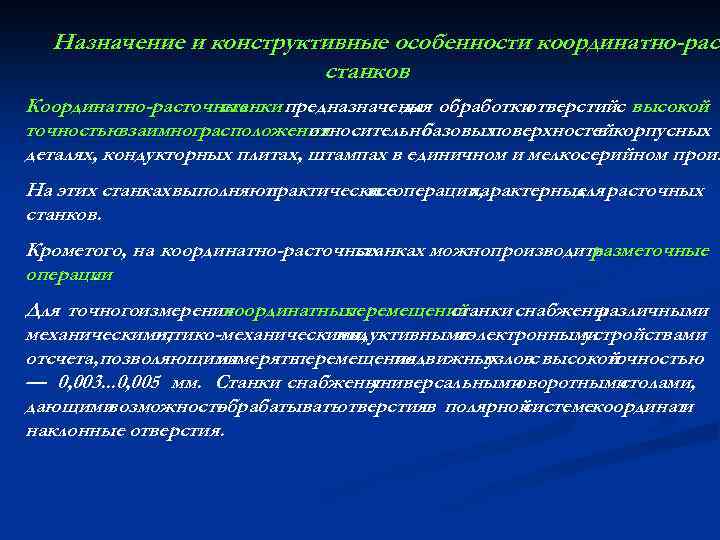

Назначение и конструктивные особенности координатно-раст станков Координатно-расточные станки предназначены обработки для отверстийс высокой точностью взаимного расположения относительно базовых поверхностейкорпусных в деталях, кондукторных плитах, штампах в единичном и мелкосерийном произ На этих станкахвыполняют практически операции, все характерные расточных для станков. Крометого, на координатно-расточных станках можнопроизводить разметочные операции. Для точногоизмерения координатных перемещений станки снабжены различными механическими, оптико-механическими, индуктивнымиэлектронными и устройствами отсчета, позволяющими измерять перемещения подвижных с высокой узлов точностью — 0, 003. . . 0, 005 мм. Станки снабжены универсальными поворотными столами, дающими возможность обрабатыватьотверстияв полярной системекоординат и наклонные отверстия.

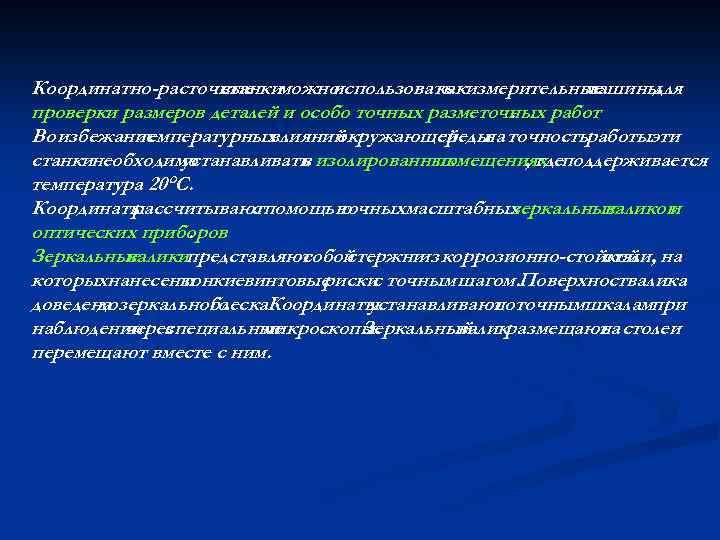

Координатно-расточные можно станки использовать измерительные как машины для проверки размеров деталей и особо точных разметочных работ. Во избежание температурных влияний окружающей на точностьработыэти среды станкинеобходимо устанавливать изолированных в помещениях поддерживается , где температура 20°C. Координаты рассчитываютпомощью с точныхмасштабных зеркальных валиков и оптических приборов. Зеркальные валикипредставляют собой стержни коррозионно-стойкой на из стали, которыхнанесены тонкиевинтовые риски точным шагом. Поверхность с валика доведена зеркального до блеска. Координаты устанавливают точнымшкалампри по наблюдении специальные через микроскопы. Зеркальный валикразмещают столеи на перемещают вместе с ним.

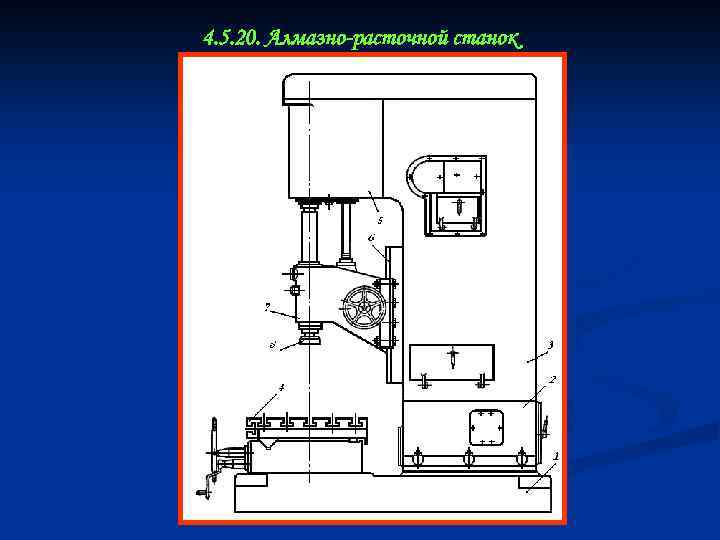

4. 5. 20. Алмазно-расточной станок

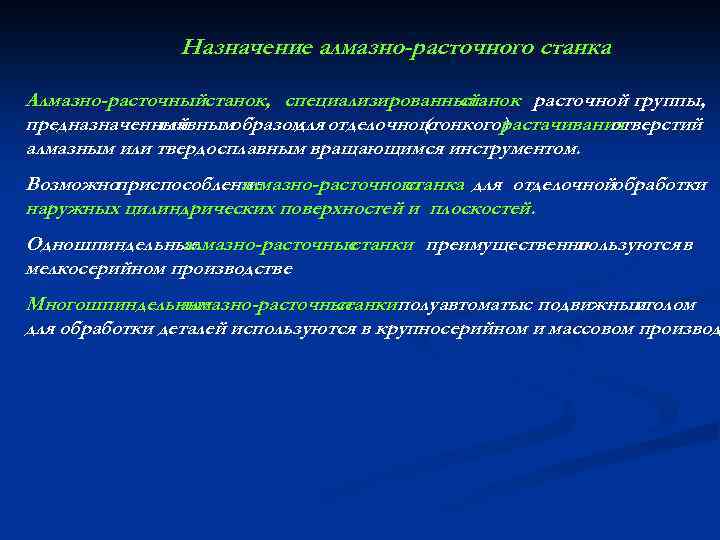

Назначение алмазно-расточного станка Алмазно-расточныйстанок, специализированный станок расточной группы, предназначенный главнымобразом отделочного для (тонкого) растачивания отверстий алмазным или твердосплавным вращающимся инструментом. Возможноприспособление алмазно-расточного станка для отделочнойобработки наружных цилиндрических поверхностей и плоскостей. Одношпиндельные алмазно-расточные станки преимущественно пользуются в мелкосерийном производстве Многошпиндельные алмазно-расточные станки полуавтоматыс подвижным столом для обработки деталей используются в крупносерийном и массовом производ

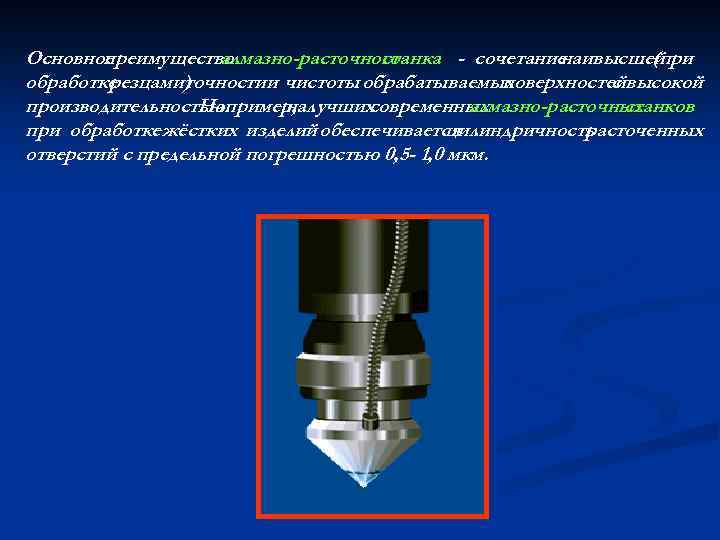

Основное преимущество алмазно-расточного станка - сочетание наивысшей (при обработке резцами) точностии чистоты обрабатываемых поверхностейвысокой с производительностью. Например, лучших на современных алмазно-расточных станков при обработке жёстких изделий обеспечивается цилиндричность расточенных отверстий с предельной погрешностью 0, 5 - 1, 0 мкм.

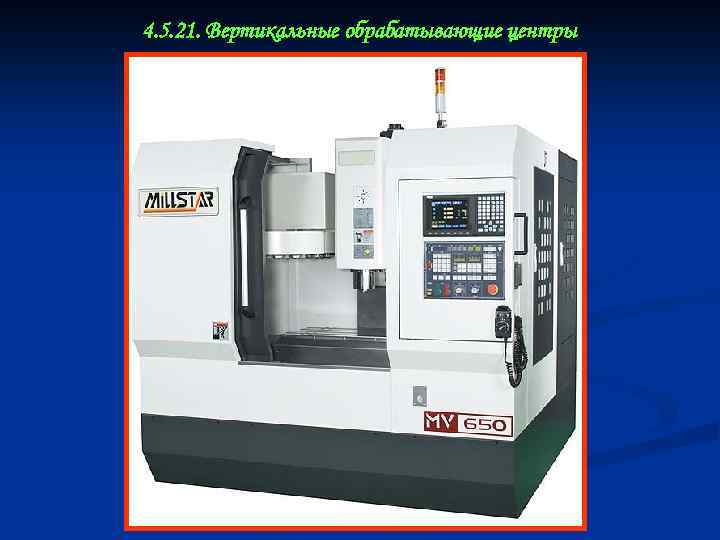

4. 5. 21. Вертикальные обрабатывающие центры
