3 -х мерная модель месторождения 3 D

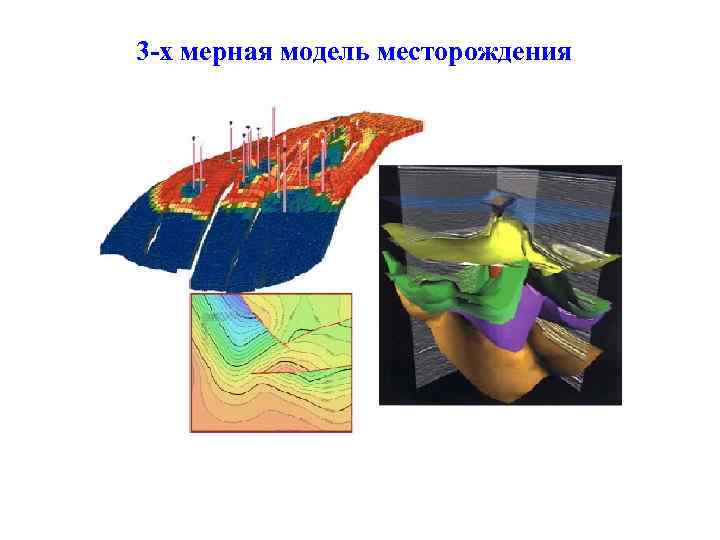

3 -х мерная модель месторождения

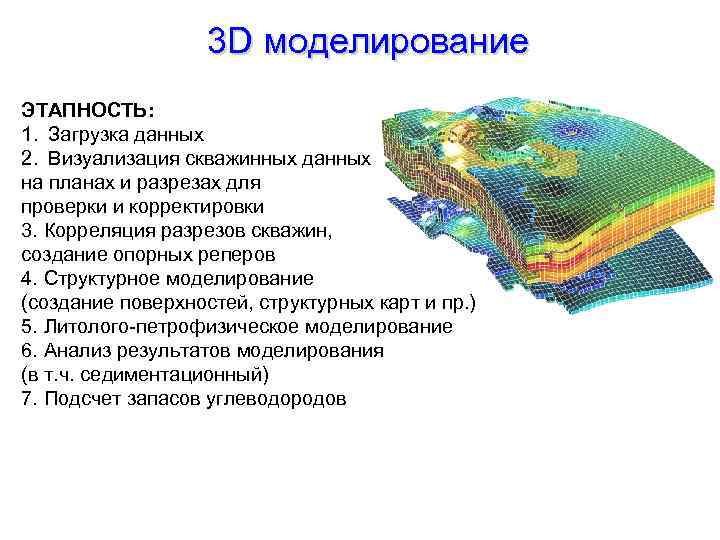

3 D моделирование ЭТАПНОСТЬ: 1. Загрузка данных 2. Визуализация скважинных данных на планах и разрезах для проверки и корректировки 3. Корреляция разрезов скважин, создание опорных реперов 4. Структурное моделирование (создание поверхностей, структурных карт и пр. ) 5. Литолого-петрофизическое моделирование 6. Анализ результатов моделирования (в т. ч. седиментационный) 7. Подсчет запасов углеводородов

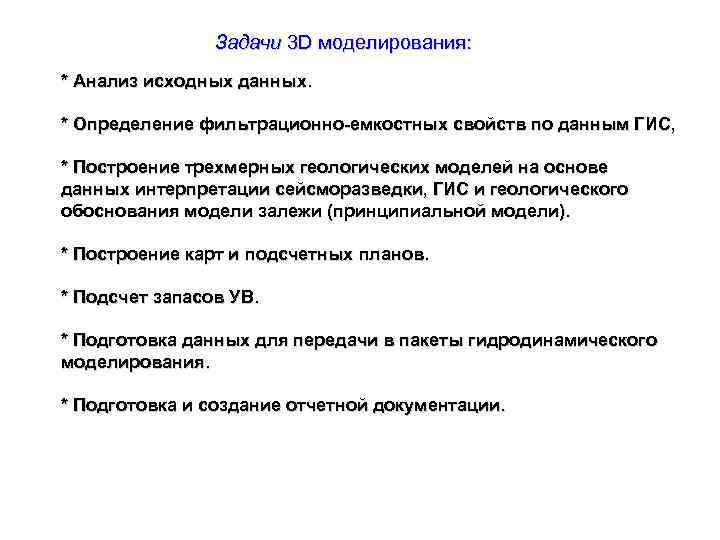

Задачи 3 D моделирования: * Анализ исходных данных. * Определение фильтрационно-емкостных свойств по данным ГИС, * Построение трехмерных геологических моделей на основе данных интерпретации сейсморазведки, ГИС и геологического обоснования модели залежи (принципиальной модели). * Построение карт и подсчетных планов. * Подсчет запасов УВ. * Подготовка данных для передачи в пакеты гидродинамического моделирования. * Подготовка и создание отчетной документации.

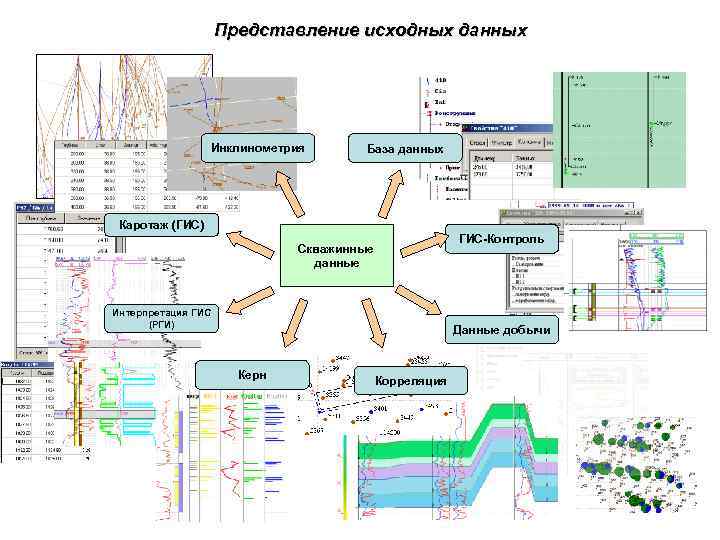

Представление исходных данных Инклинометрия База данных Каротаж (ГИС) ГИС-Контроль Скважинные данные Интерпретация ГИС (РГИ) Данные добычи Керн Корреляция

Представление объектов 2 D Линии Контуры Изолинии Карты аттрибутов и параметров ФЕС Линии нарушений Гриды Объекты 2 D Структурные поверхности

Представление объектов 3 D Геологические кубы Объекты 3 D Гидродинамические кубы

Объекты динамического моделирования Результаты гидродинамического моделирования. Объекты пространства XYT Назначение скважин Изменение коэффициента нефтенасыщенности во времени. Данные добычи Изменение пластового давления во времени.

Необходимые функции геологической модели Корреляция разрезов скважин 3 D-Визуализация Структура геологической Обработка ГИС и Керн модели Оценка запасов Оценка модели ГИС-Контроль Сплайновая интерполяция Структурное моделирование Геостатистичес кий анализ (Моделирование 2 D) 3 D литологическое и параметрическое моделирование Ремасштабирование Твердые копии Геостатистическое моделирование Конструктор сеток

Базовый модуль Представляют из себя связанные инструменты визуализации пространств Ø 1 D (профиль), Ø 2 D (планы и сечения), Инструменты Ø 3 D пространства геологической модели (XYZ) ØДанных разработки объекта (XYT). Включают в себя возможности всестороннего анализа загруженных данных с использованием имеющихся в пакете инструментов визуализации.

Корреляция разрезов скважин. Механизм ручной корреляции основан на быстрой селекции группы скважин посредством динамического селектора, автоматической подгруздке выбранных скважин на профиль и установке маркера с одновременным контролем хода корреляции на плане расположения скважин. *ручная установка реперов с возможностью их перемещения и блокировки; *автоматизация установки реперов по экстремумам каротажных кривых; *цветокодирование значений глубин репера; *создание шаблона визуализации данных; *выравнивание профиля по реперу; *оценка качества корреляции по профилю и построение карт качества корреляции; Использование различных типов «Динамических селекторов» , для выбора скважин на плане расположения.

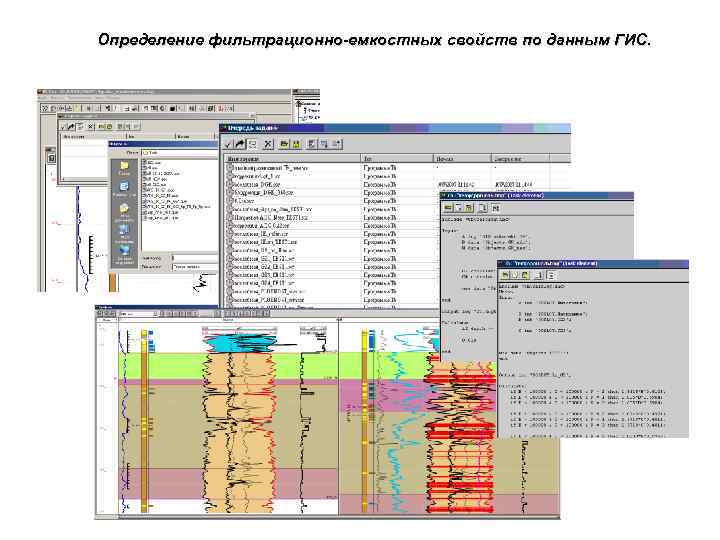

Определение фильтрационно-емкостных свойств по данным ГИС.

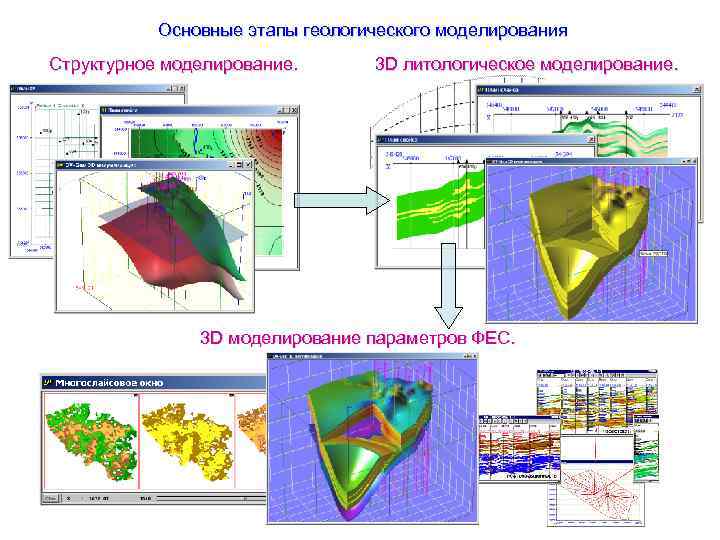

Основные этапы геологического моделирования Структурное моделирование. 3 D литологическое моделирование. 3 D моделирование параметров ФЕС.

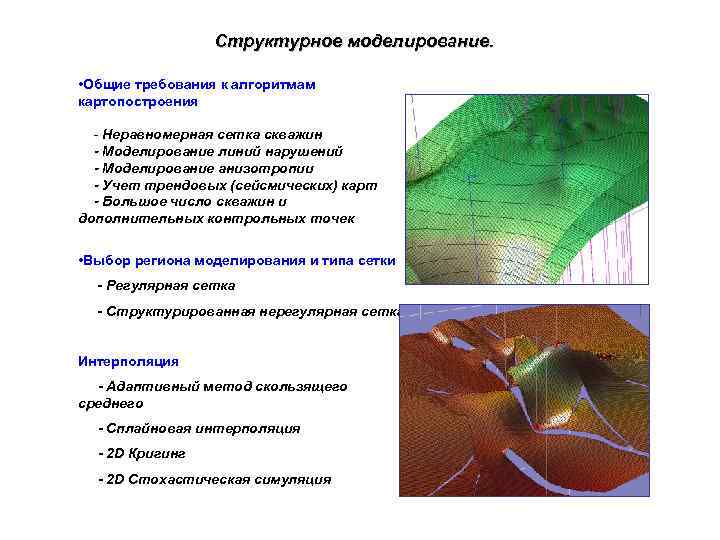

Структурное моделирование. • Общие требования к алгоритмам картопостроения - Неравномерная сетка скважин - Моделирование линий нарушений - Моделирование анизотропии - Учет трендовых (сейсмических) карт - Большое число скважин и дополнительных контрольных точек • Выбор региона моделирования и типа сетки - Регулярная сетка - Структурированная нерегулярная сетка Интерполяция - Адаптивный метод скользящего среднего - Сплайновая интерполяция - 2 D Кригинг - 2 D Стохастическая симуляция

Типы сеток Регулярные Нерегулярные Структурное моделирование.

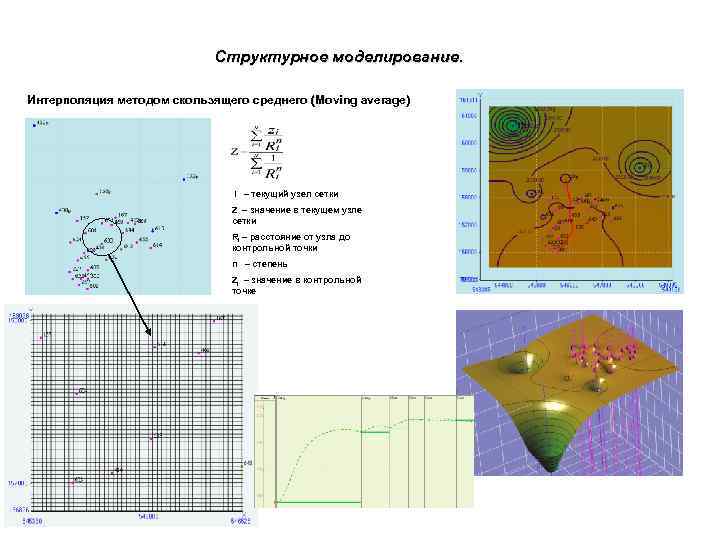

Структурное моделирование. Интерполяция методом скользящего среднего (Moving average) i – текущий узел сетки Z – значение в текущем узле сетки Ri – расстояние от узла до контрольной точки n – степень Zi – значение в контрольной точке

Адаптивный метод скользящего среднего. Особенности алгоритма • Использование аппроксимирующей формулы. • Радиус интерполяции может зависеть от плотности расположения скважин. • Ограничения числа контрольных точек при нахождении значения в узле интерполяции для адаптации к неравномерной сетке скважин. • Изменение коэффициента n (степени) может зависеть от азимута направления на контрольную i – текущий узел сетки точку. Z – значение в текущем узле сетки • Тренд + подтягивание Ri – расстояние от узла до контрольной точки Параметры алгоритма интерполяции. n – степень Zi – значение в контрольной точке C - коэффициент сглаживания Rmin, Rmax n 1, n 2 a m точек – минимальный и максимальный радиусы – степени - угол анизотропии - максимальное число контрольных Зависимость результата интерполяции от значения коэффициена сглаживания С.

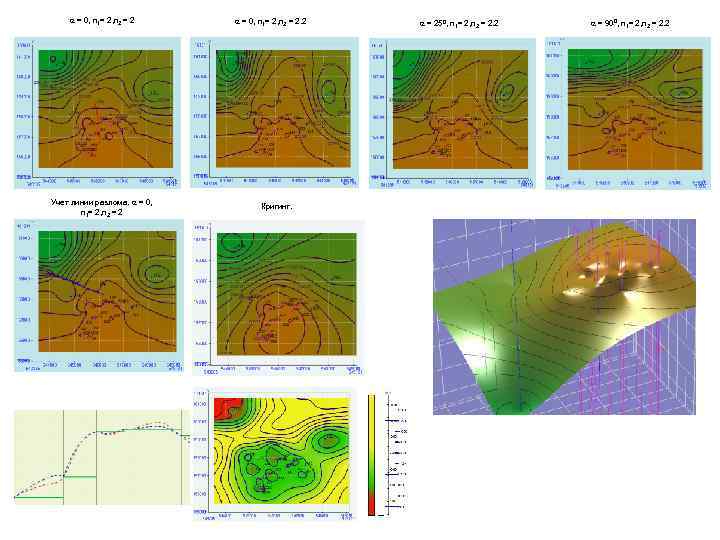

a = 0, n 1= 2, n 2 = 2 Учет линии разлома. a = 0, n 1= 2, n 2 = 2. 2 Кригинг. a = 250, n 1= 2, n 2 = 2. 2 a = 900, n 1= 2, n 2 = 2. 2

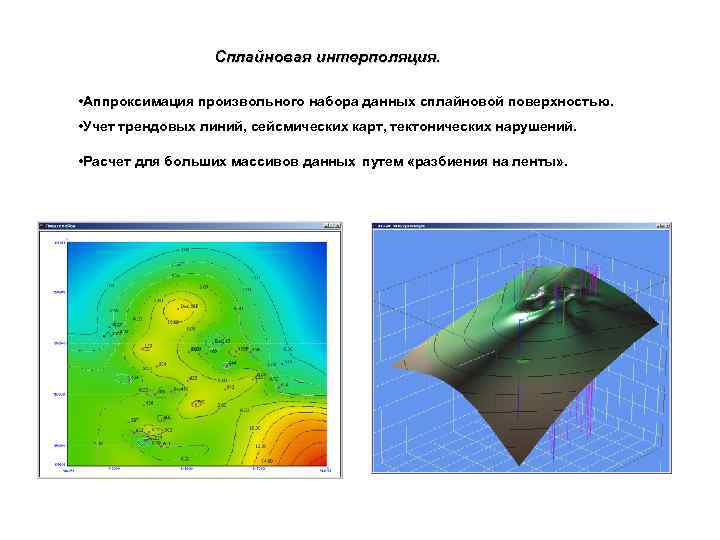

Сплайновая интерполяция. • Аппроксимация произвольного набора данных сплайновой поверхностью. • Учет трендовых линий, сейсмических карт, тектонических нарушений. • Расчет для больших массивов данных путем «разбиения на ленты» .

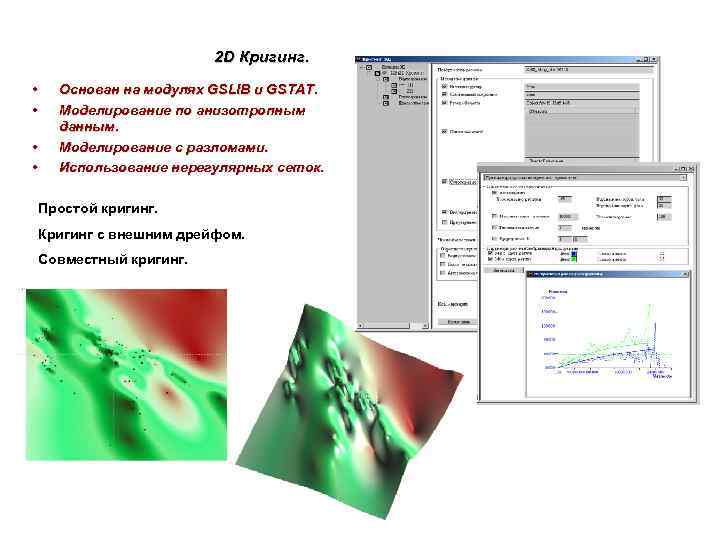

2 D Кригинг. • • Основан на модулях GSLIB и GSTAT. Моделирование по анизотропным данным. Моделирование с разломами. Использование нерегулярных сеток. Простой кригинг. Кригинг с внешним дрейфом. Совместный кригинг.

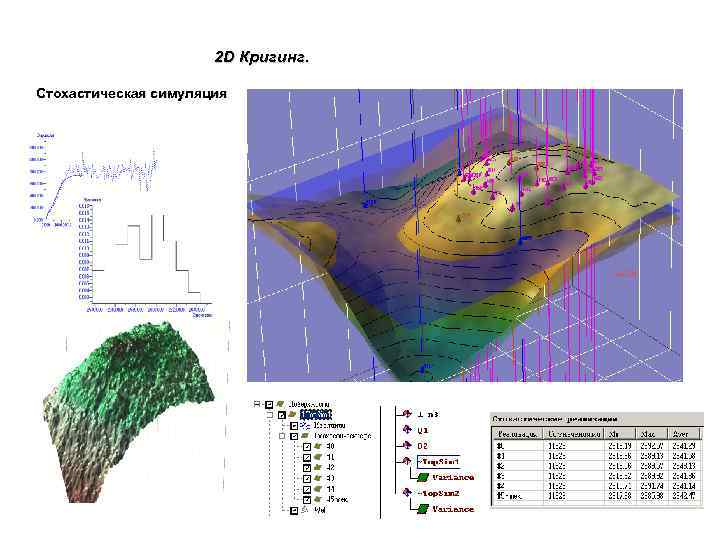

2 D Кригинг. Стохастическая симуляция

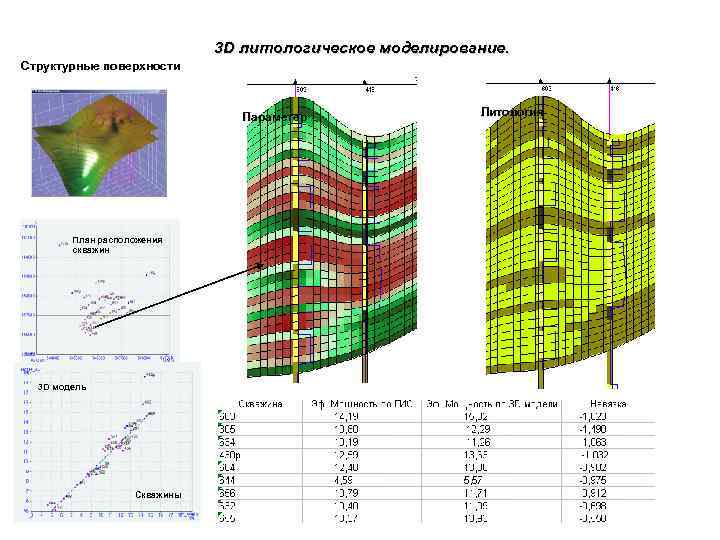

3 D литологическое моделирование. Структурные поверхности Параметер План расположения скважин 3 D модель Скважины Литология

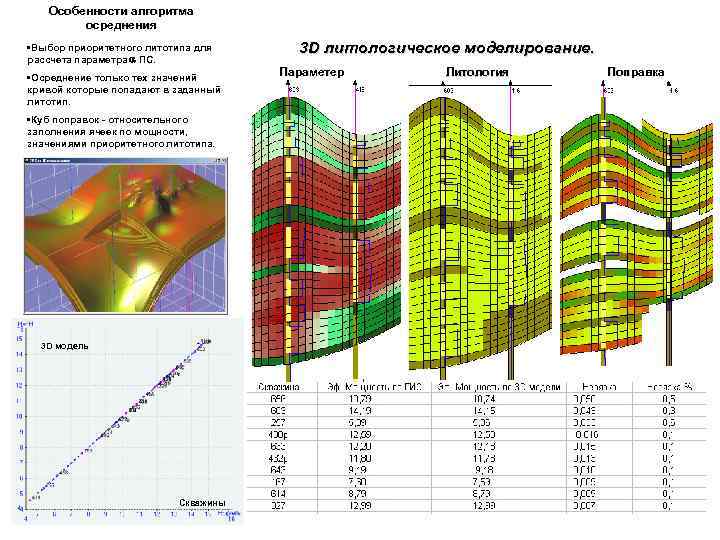

Особенности алгоритма осреднения • Выбор приоритетного литотипа для рассчета параметра a ПС. • Осреднение только тех значений кривой которые попадают в заданный литотип. • Куб поправок - относительного заполнения ячеек по мощности, значениями приоритетного литотипа. 3 D модель Скважины 3 D литологическое моделирование. Параметер Литология Поправка

Параметр a. ПС Литология Карта эффективной мощности из куба литологии. 3 D литологическое моделирование.

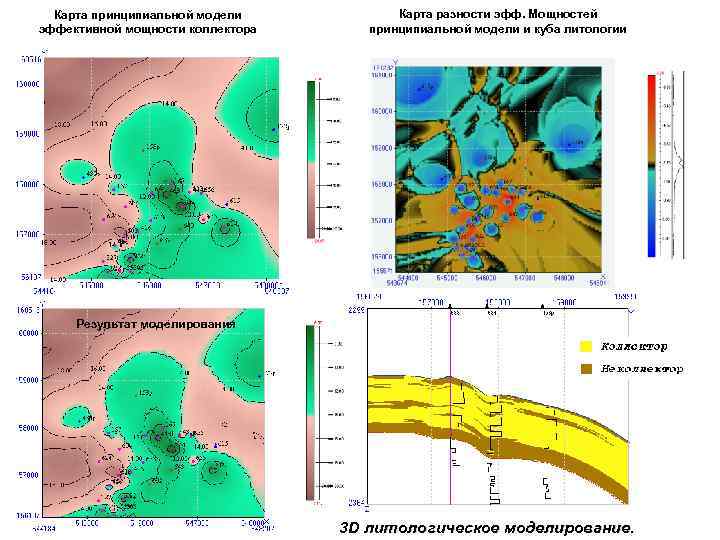

Карта принципиальной модели эффективной мощности коллектора Карта разности эфф. Мощностей принципиальной модели и куба литологии Результат моделирования 3 D литологическое моделирование.

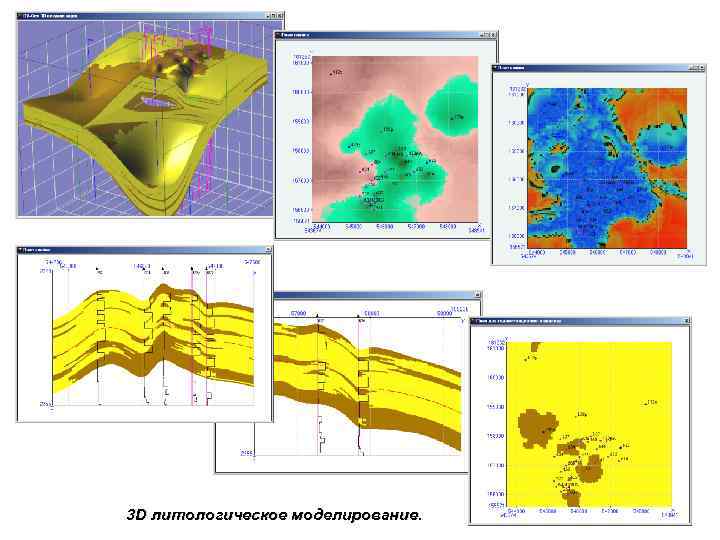

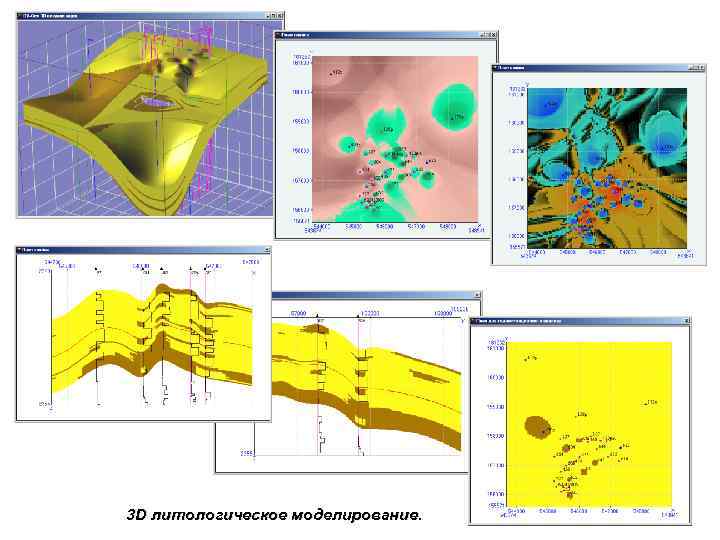

3 D литологическое моделирование.

3 D литологическое моделирование.

3 D литологическое моделирование.

3 D литологическое моделирование.

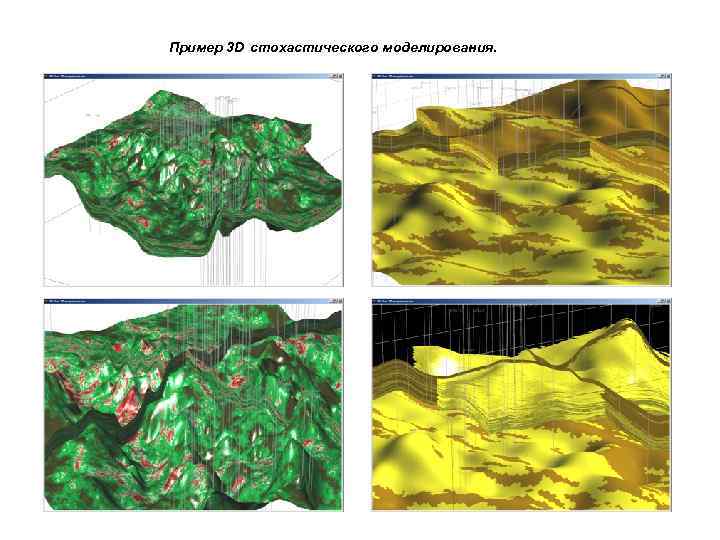

Пример 3 D стохастического моделирования.

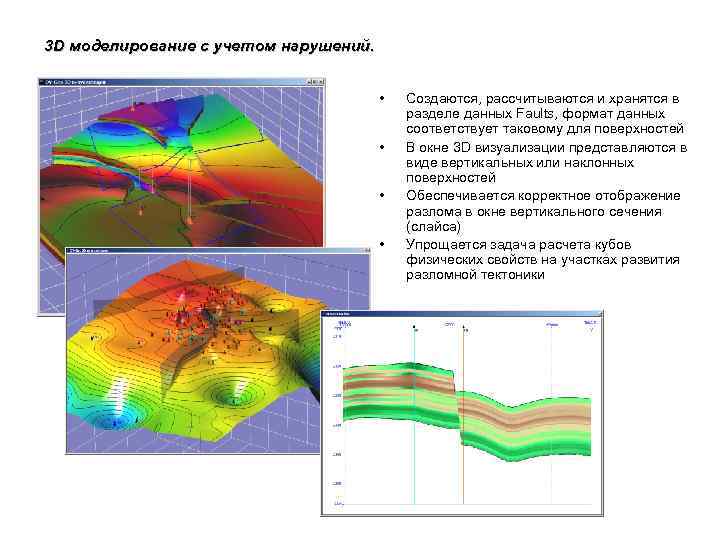

3 D моделирование с учетом нарушений. • • Создаются, рассчитываются и хранятся в разделе данных Faults, формат данных соответствует таковому для поверхностей В окне 3 D визуализации представляются в виде вертикальных или наклонных поверхностей Обеспечивается корректное отображение разлома в окне вертикального сечения (слайса) Упрощается задача расчета кубов физических свойств на участках развития разломной тектоники

Результаты моделирования Анализ модели. Картирование модели. Ремасштаббирование модели. Создание подсчетных планов и подсчет запасов.

Презентация выполнена с использованием программного комплекса DV-GEO ОАО «ЦГЭ»
