3. ТРЕХФАЗНЫЕ ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА

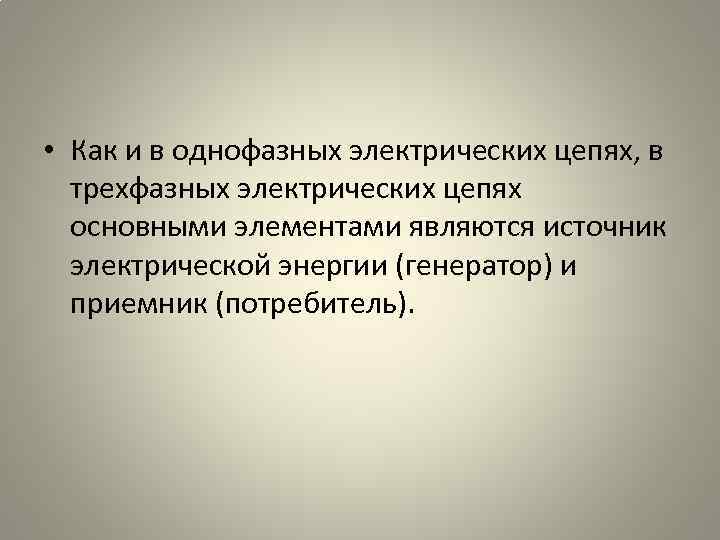

• Как и в однофазных электрических цепях, в трехфазных электрических цепях основными элементами являются источник электрической энергии (генератор) и приемник (потребитель).
3. 1 Трехфазный источник электрической энергии • В отличие от однофазного, трехфазный источник электрической энергии имеет не два, а четыре вывода (рис. 3. 1, а). Рис. 3. 1. Схема трехфазного источника электрической энергии (а) и векторная диаграмма его напряжений (б)
3. 2 Анализ электрических цепей при соединении трехфазного источника и приемника по схеме «звезда» с нулевым проводом • У источника энергии, выполненного по схеме «звезда» , концы фазных обмоток X, Y, Z генератора соединяются в общий узел в N (рис. 3. 2). Рис. 3. 2. Схема электрической цепи при соединении источника и приемника по схеме «звезда» с нулевым проводом
Рис. 3. 3. Векторная диаграмма напряжений и токов трехфазной электрической цепи при соединении симметричного приемника и источника по схеме «звезда» при емкостном характере приемника (а), при несимметричном приемнике (б)
3. 3 Соединение приемника по схеме «треугольник» Рис. 3. 4. Схема трехфазной электрической цепи при соединении приемника «треугольником»
Рис. 3. 5. Векторная диаграмма токов и напряжений электрической цепи при соединении приемника резистивного характера треугольником для случая симметричной (а) и несимметричной (б) нагрузок

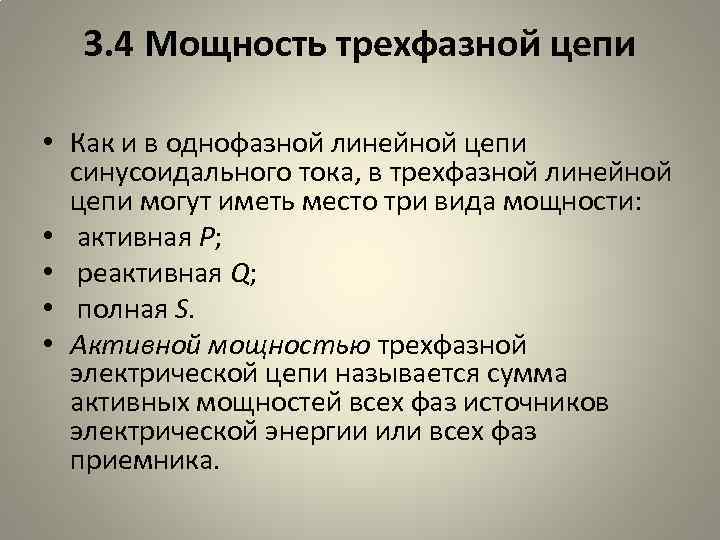

3. 4 Мощность трехфазной цепи • Как и в однофазной линейной цепи синусоидального тока, в трехфазной линейной цепи могут иметь место три вида мощности: • активная Р; • реактивная Q; • полная S. • Активной мощностью трехфазной электрической цепи называется сумма активных мощностей всех фаз источников электрической энергии или всех фаз приемника.
