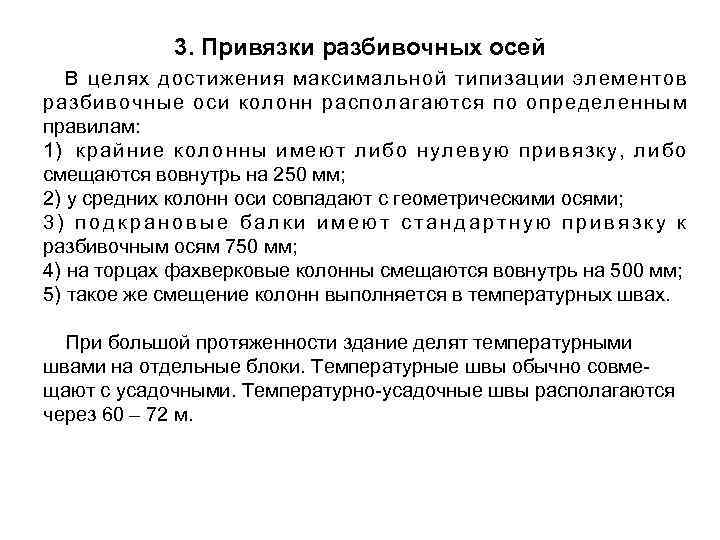

3. Привязки разбивочных осей В целях достижения максимальной типизации элементов разбивочные оси колонн располагаются по определенным правилам: 1) к р а й н и е к о л о н н ы и м е ю т л и б о н у л е в у ю п р и в я з к у , л и б о смещаются вовнутрь на 250 мм; 2) у средних колонн оси совпадают с геометрическими осями; 3) подкрановые балки имеют стандартную привязку к разбивочным осям 750 мм; 4) на торцах фахверковые колонны смещаются вовнутрь на 500 мм; 5) такое же смещение колонн выполняется в температурных швах. При большой протяженности здание делят температурными швами на отдельные блоки. Температурные швы обычно совмещают с усадочными. Температурно-усадочные швы располагаются через 60 – 72 м.

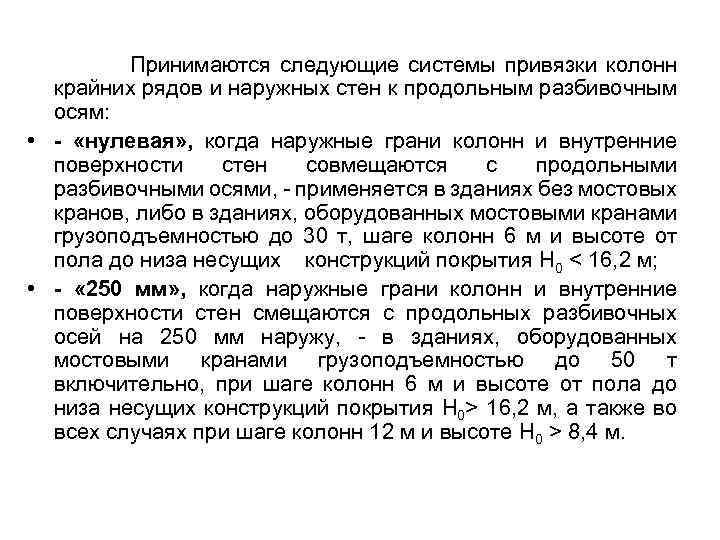

Принимаются следующие системы привязки колонн крайних рядов и наружных стен к продольным разбивочным осям: • - «нулевая» , когда наружные грани колонн и внутренние поверхности стен совмещаются с продольными разбивочными осями, - применяется в зданиях без мостовых кранов, либо в зданиях, оборудованных мостовыми кранами грузоподъемностью до 30 т, шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия H 0 < 16, 2 м; • - « 250 мм» , когда наружные грани колонн и внутренние поверхности стен смещаются с продольных разбивочных осей на 250 мм наружу, - в зданиях, оборудованных мостовыми кранами грузоподъемностью до 50 т включительно, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия H 0> 16, 2 м, а также во всех случаях при шаге колонн 12 м и высоте H 0 > 8, 4 м.
Типы привязок к разбивочным осям
Габариты мостового крана

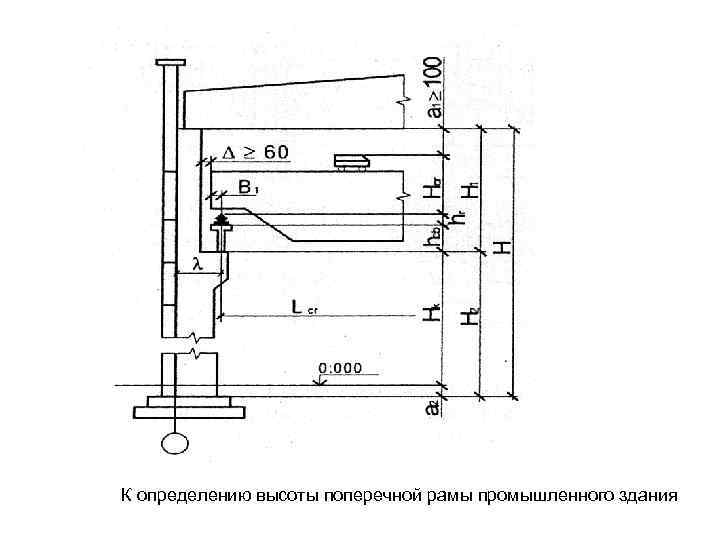

К определению высоты поперечной рамы промышленного здания
