3 Математическое описание САУ План

3 Математическое описание САУ • • • План лекции: Построение модели, динамические и статические звенья САУ. Дифференциальные уравнения звеньев САУ. Соединение звеньев и преобразование структурных схем САУ. Идентификация моделей объектов управления. Передаточные функции

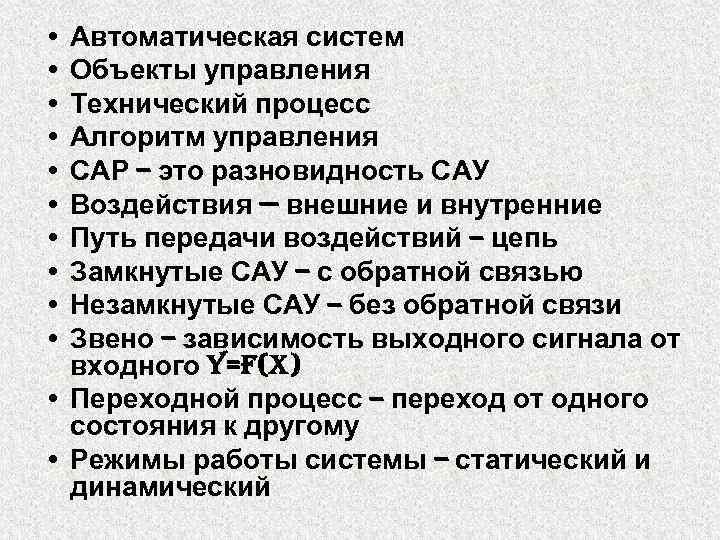

• Автоматическая систем • Объекты управления • Технический процесс • Алгоритм управления • САР – это разновидность САУ • Воздействия — внешние и внутренние • Путь передачи воздействий – цепь • Замкнутые САУ – с обратной связью • Незамкнутые САУ – без обратной связи • Звено – зависимость выходного сигнала от входного Y=F(X) • Переходной процесс – переход от одного состояния к другому • Режимы работы системы – статический и динамический

• Экспериментальные динамические характеристики – это реакция на типовое возмущение: ступенчатое, импульсное и гармоническое • Частотные характеристики (ЧХ) описывают реакцию системы в установившемся состоянии на входное воздействие, представляющее собой периодическую функцию времени, т. е. линейную комбинацию функций sin(ωt) и cos(ωt) (ωt = 2 nf — круговая частота). На практике для получения экспериментальных ЧХ вместо гармонических используются такие формы возмущений, как прямоугольная, трапецеидальная, треугольная волна и т. д.

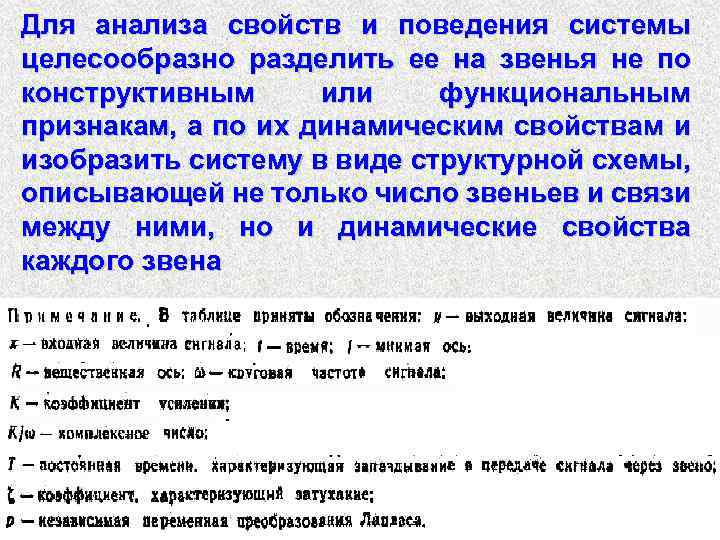

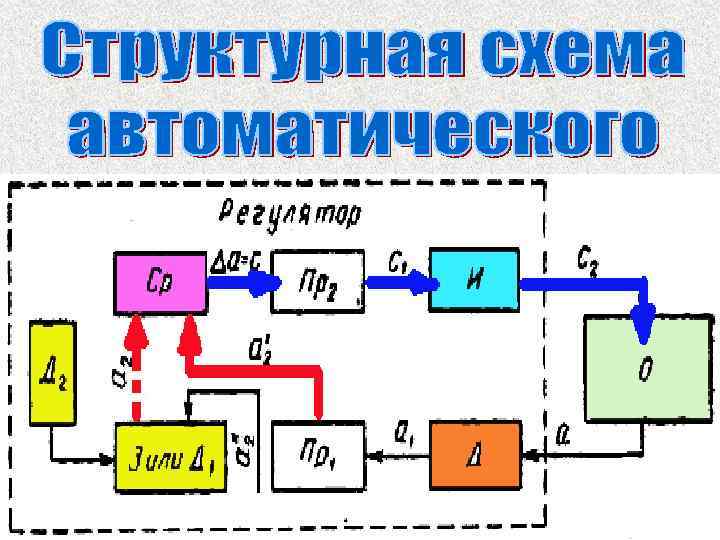

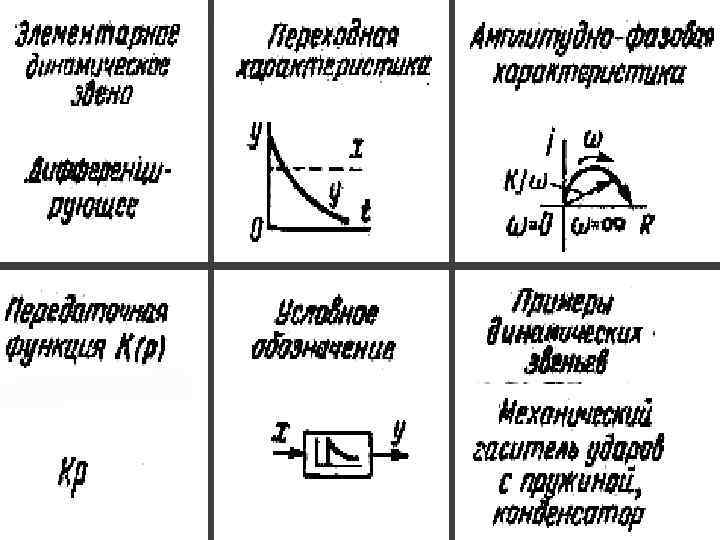

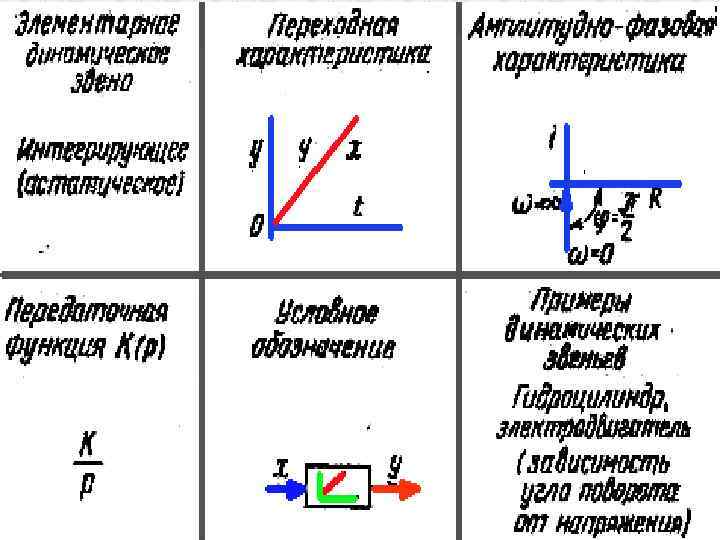

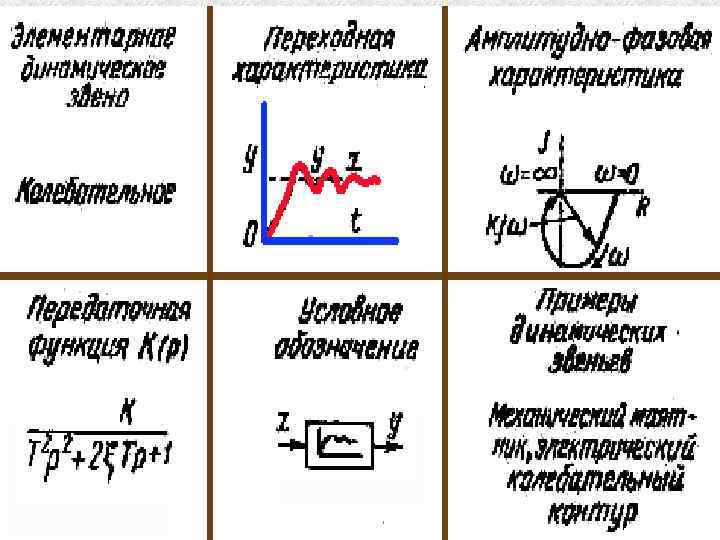

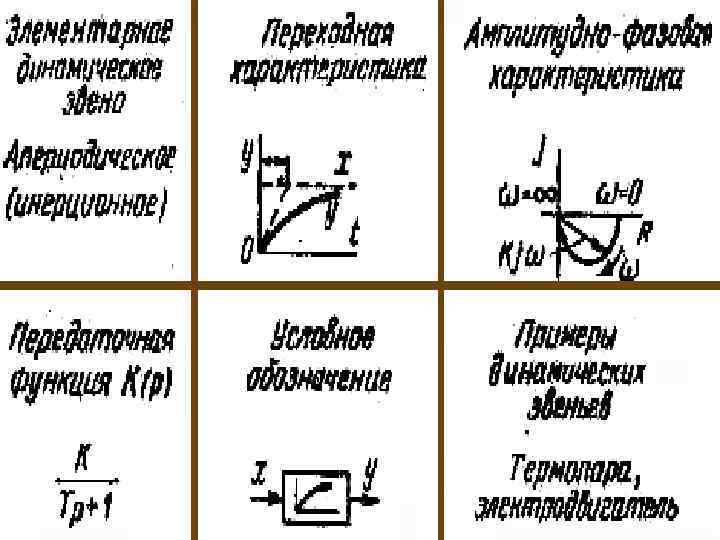

Для анализа свойств и поведения системы целесообразно разделить ее на звенья не по конструктивным или функциональным признакам, а по их динамическим свойствам и изобразить систему в виде структурной схемы, описывающей не только число звеньев и связи между ними, но и динамические свойства каждого звена

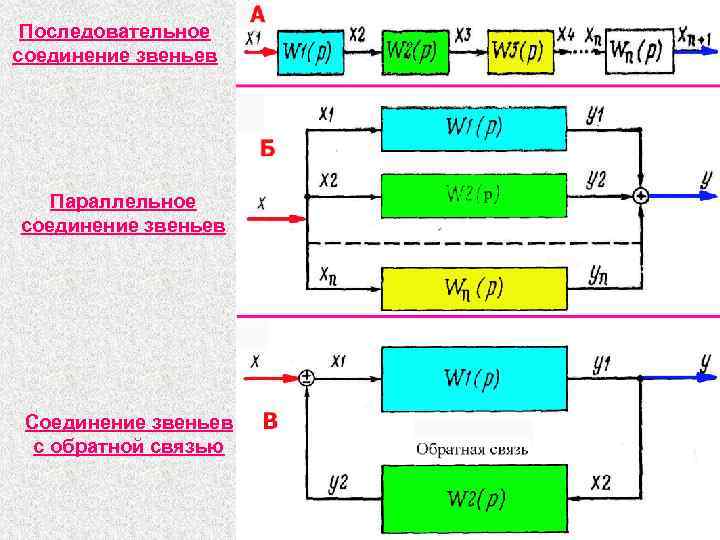

Последовательное соединение звеньев Параллельное соединение звеньев Соединение звеньев с обратной связью

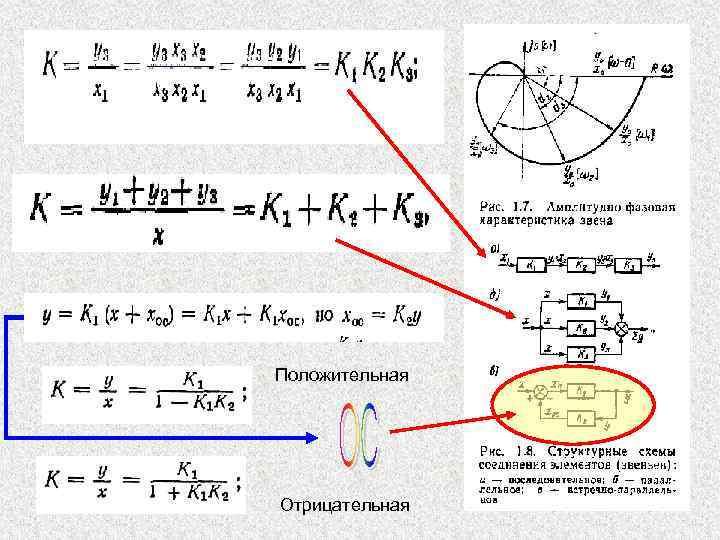

Положительная Отрицательная

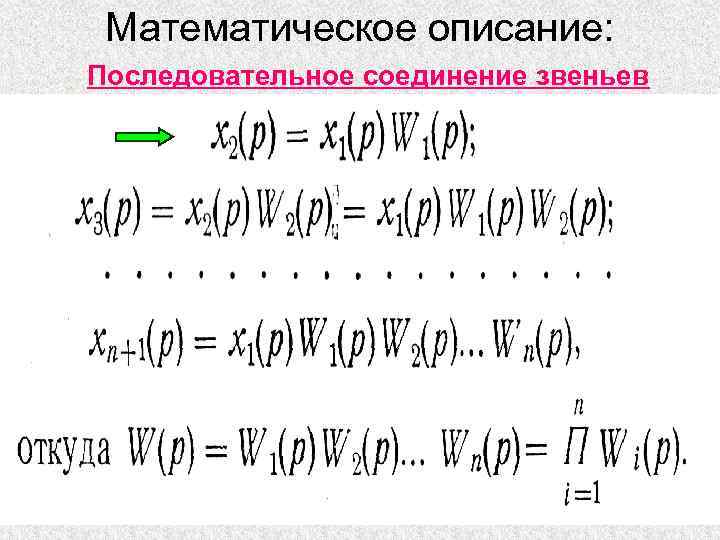

Математическое описание: Последовательное соединение звеньев

Математическое описание: Параллельное соединение звеньев

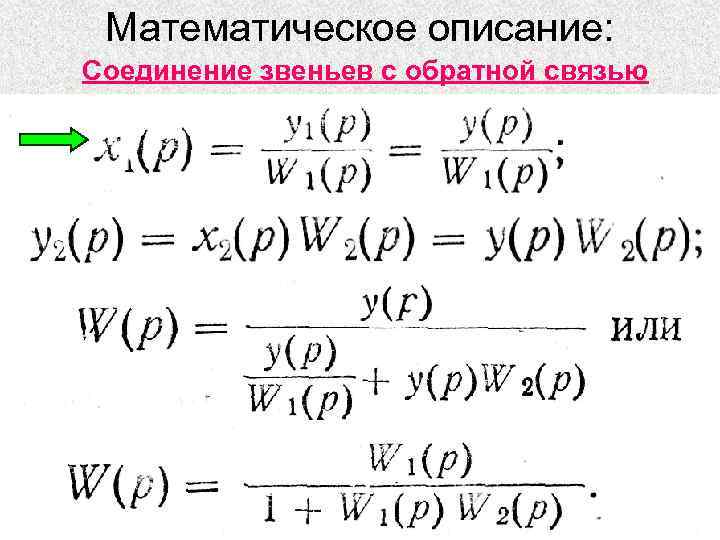

Математическое описание: Соединение звеньев с обратной связью

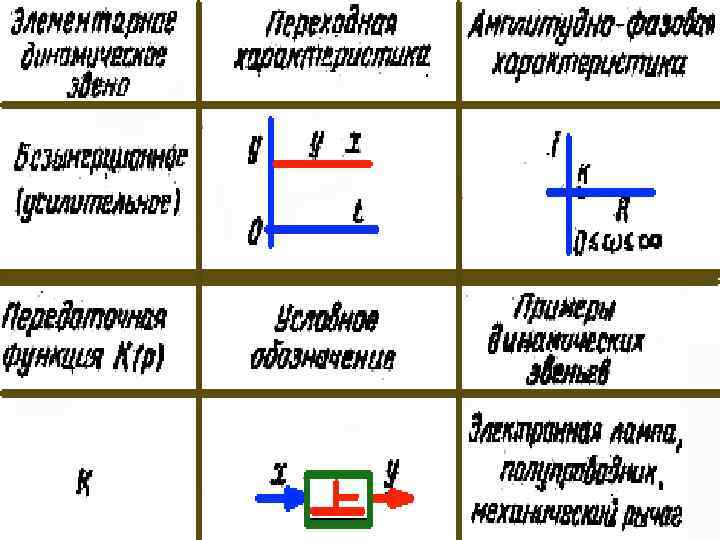

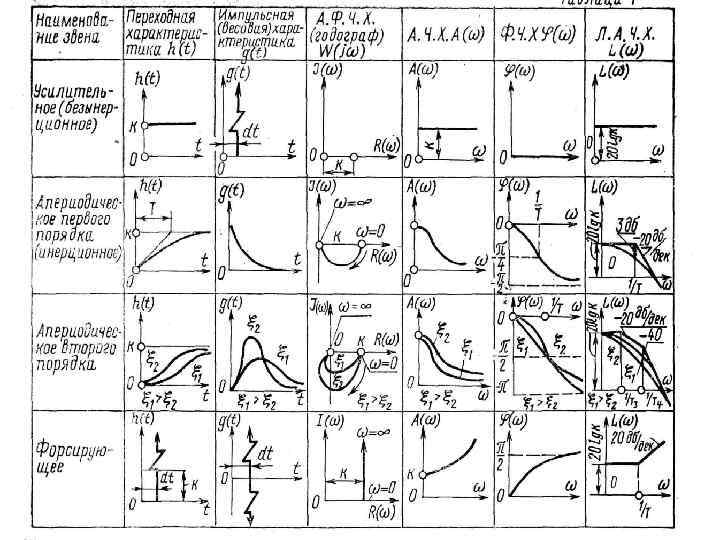

Характеристики идеального усилительного звена изображены на рисунках:

Математические модели реального усилительного звена имеют вид: Дифференциальное уравнение Передаточная функция - АФЧХ; - ВЧХ; Частотные характеристики - МЧХ;

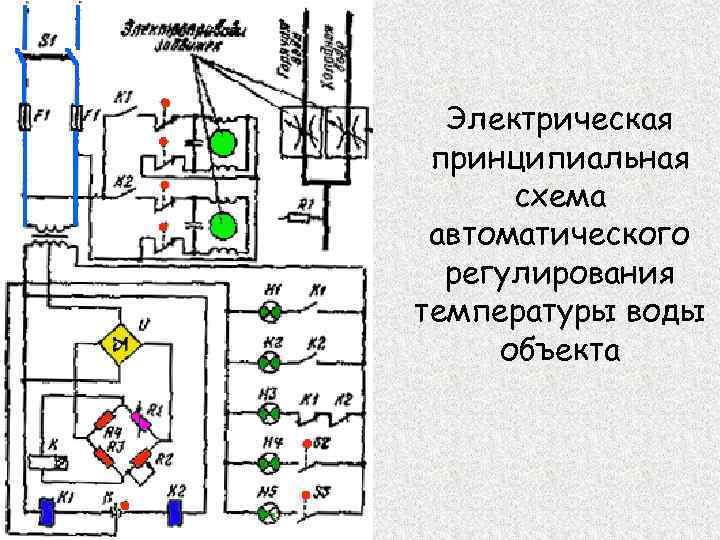

Электрическая принципиальная схема автоматического регулирования температуры воды объекта

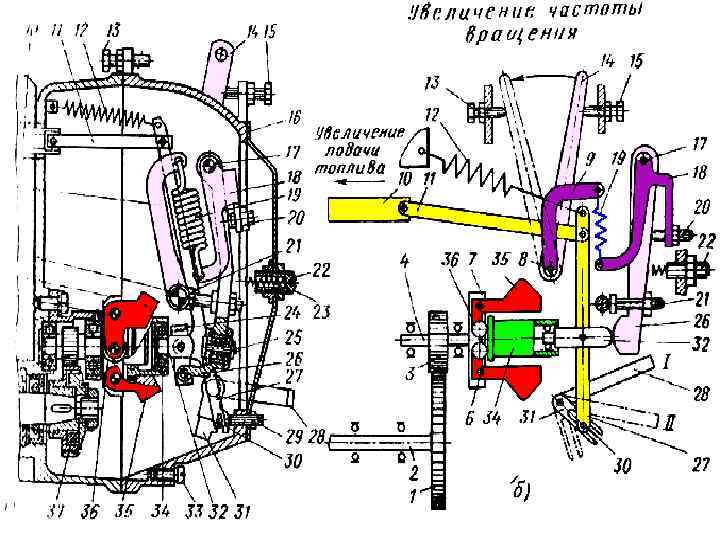

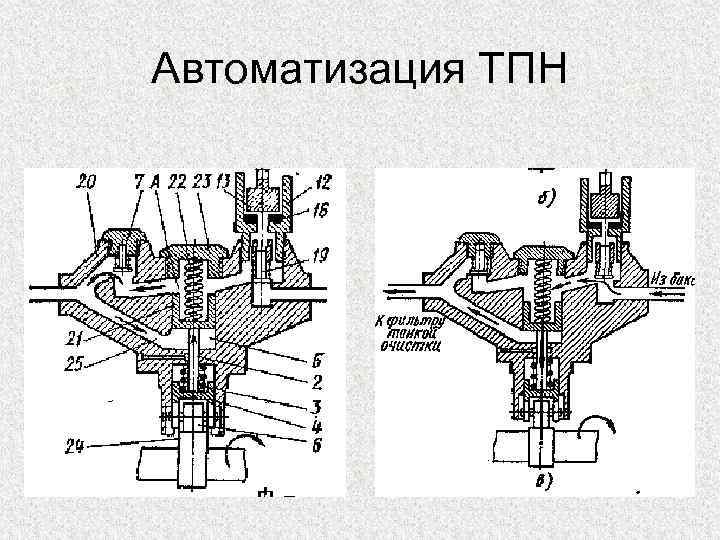

Автоматизация ТПН

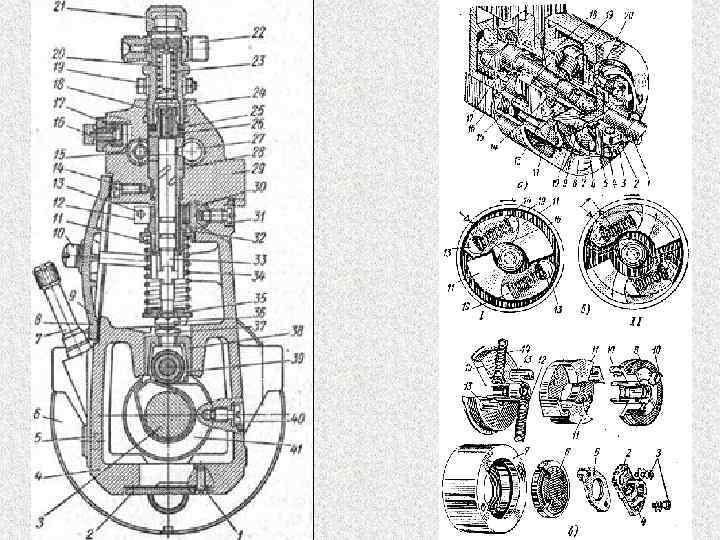

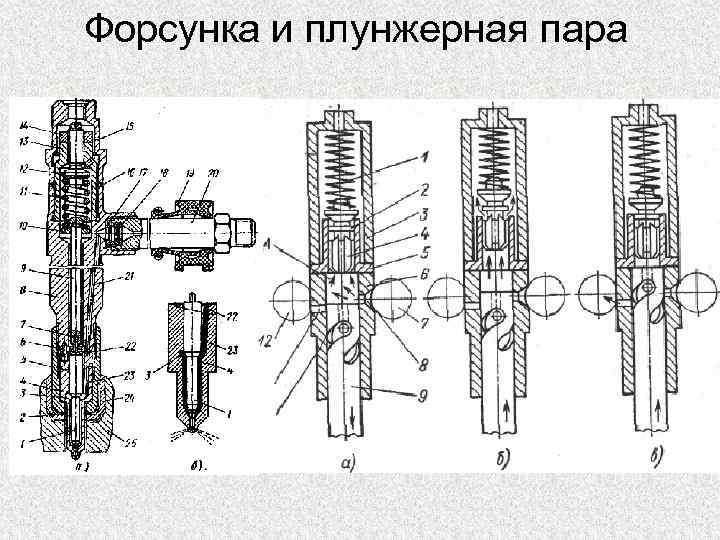

Форсунка и плунжерная пара

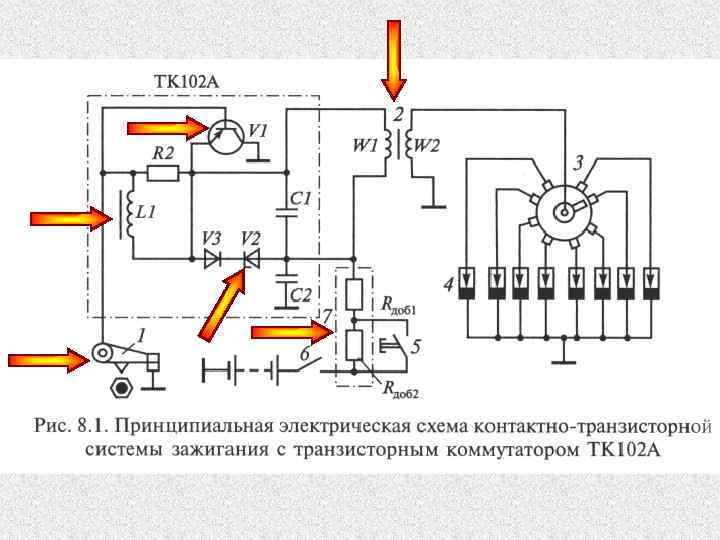

Система зажигания автомобильного двигателя

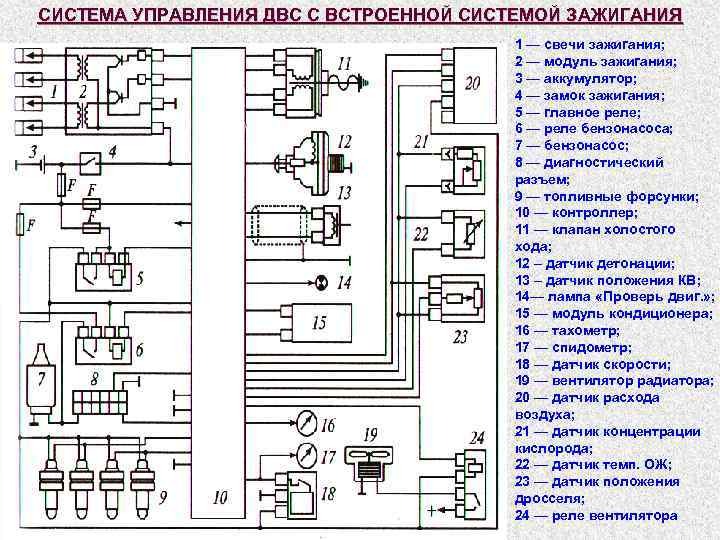

СИСТЕМА УПРАВЛЕНИЯ ДВС С ВСТРОЕННОЙ СИСТЕМОЙ ЗАЖИГАНИЯ 1 — свечи зажигания; 2 — модуль зажигания; 3 — аккумулятор; 4 — замок зажигания; 5 — главное реле; 6 — реле бензонасоса; 7 — бензонасос; 8 — диагностический разъем; 9 — топливные форсунки; 10 — контроллер; 11 — клапан холостого хода; 12 – датчик детонации; 13 – датчик положения КВ; 14— лампа «Проверь двиг. » ; 15 — модуль кондиционера; 16 — тахометр; 17 — спидометр; 18 — датчик скорости; 19 — вентилятор радиатора; 20 — датчик расхода воздуха; 21 — датчик концентрации кислорода; 22 — датчик темп. ОЖ; 23 — датчик положения дросселя; 24 — реле вентилятора

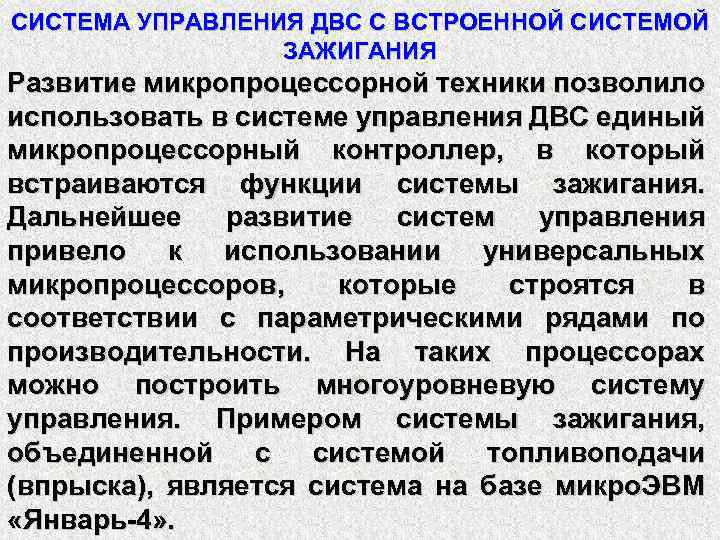

СИСТЕМА УПРАВЛЕНИЯ ДВС С ВСТРОЕННОЙ СИСТЕМОЙ ЗАЖИГАНИЯ Развитие микропроцессорной техники позволило использовать в системе управления ДВС единый микропроцессорный контроллер, в который встраиваются функции системы зажигания. Дальнейшее развитие систем управления привело к использовании универсальных микропроцессоров, которые строятся в соответствии с параметрическими рядами по производительности. На таких процессорах можно построить многоуровневую систему управления. Примером системы зажигания, объединенной с системой топливоподачи (впрыска), является система на базе микро. ЭВМ «Январь-4» .

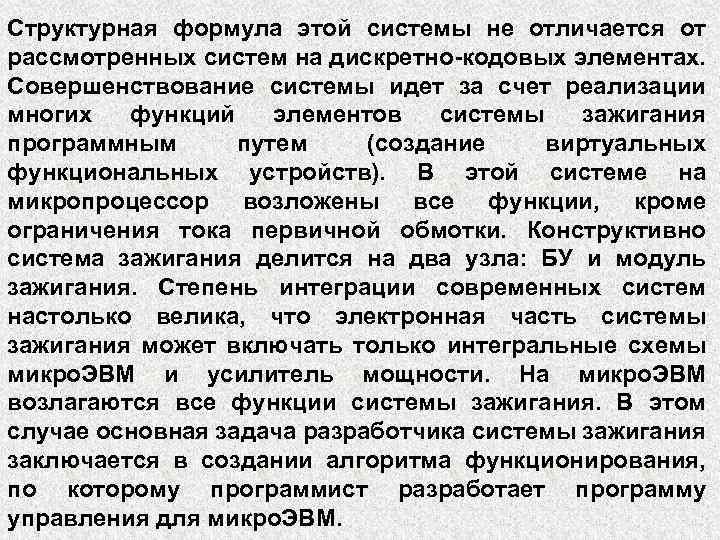

Структурная формула этой системы не отличается от рассмотренных систем на дискретно-кодовых элементах. Совершенствование системы идет за счет реализации многих функций элементов системы зажигания программным путем (создание виртуальных функциональных устройств). В этой системе на микропроцессор возложены все функции, кроме ограничения тока первичной обмотки. Конструктивно система зажигания делится на два узла: БУ и модуль зажигания. Степень интеграции современных систем настолько велика, что электронная часть системы зажигания может включать только интегральные схемы микро. ЭВМ и усилитель мощности. На микро. ЭВМ возлагаются все функции системы зажигания. В этом случае основная задача разработчика системы зажигания заключается в создании алгоритма функционирования, по которому программист разработает программу управления для микро. ЭВМ.

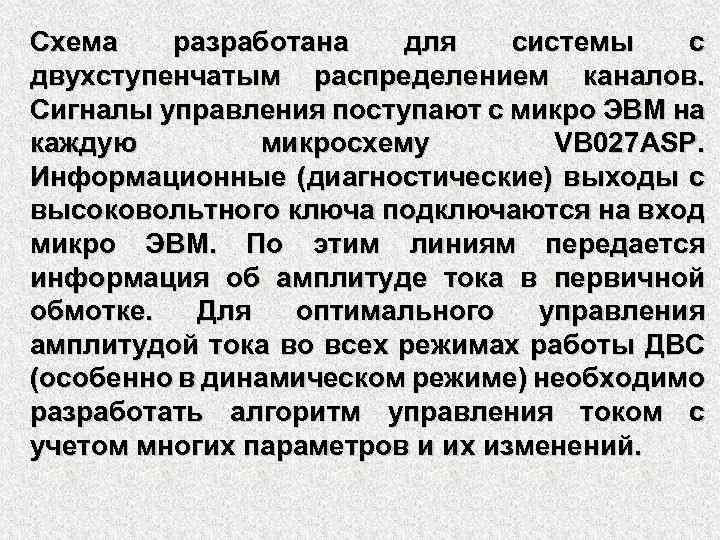

Схема разработана для системы с двухступенчатым распределением каналов. Сигналы управления поступают с микро ЭВМ на каждую микросхему VB 027 ASP. Информационные (диагностические) выходы с высоковольтного ключа подключаются на вход микро ЭВМ. По этим линиям передается информация об амплитуде тока в первичной обмотке. Для оптимального управления амплитудой тока во всех режимах работы ДВС (особенно в динамическом режиме) необходимо разработать алгоритм управления током с учетом многих параметров и их изменений.
