3 Hardware I (Perangkat Keras)

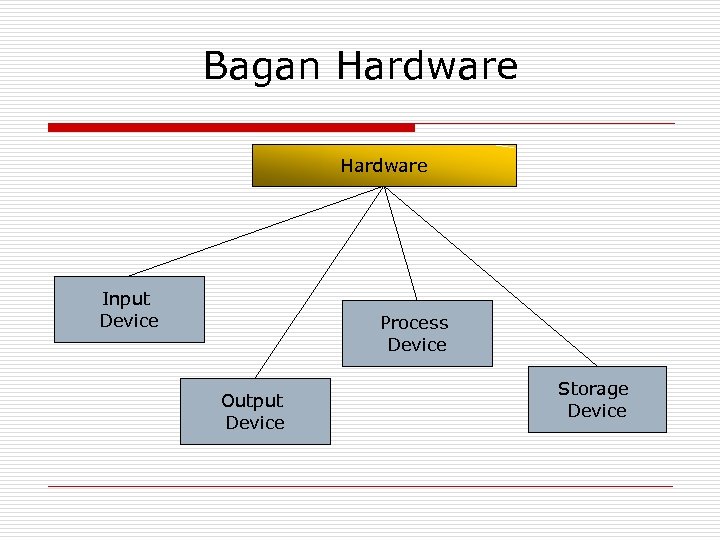

Bagan Hardware Input Device Process Device Output Device Storage Device
Cara Kerja Hardware Input Device Process Device Storage Device Output Device
A. Input Device Perangkat Masukan (Input Device): Perangkat yang memungkinkan pemasukan data dalam sistem komputer. Data dapat berupa : Huruf, Angka, Gambar, Suara, Video hingga gerakan.

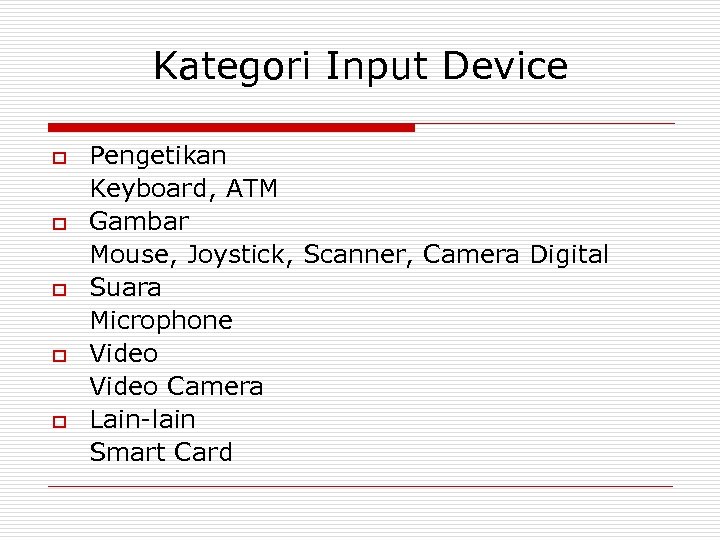

Kategori Input Device o o o Pengetikan Keyboard, ATM Gambar Mouse, Joystick, Scanner, Camera Digital Suara Microphone Video Camera Lain-lain Smart Card

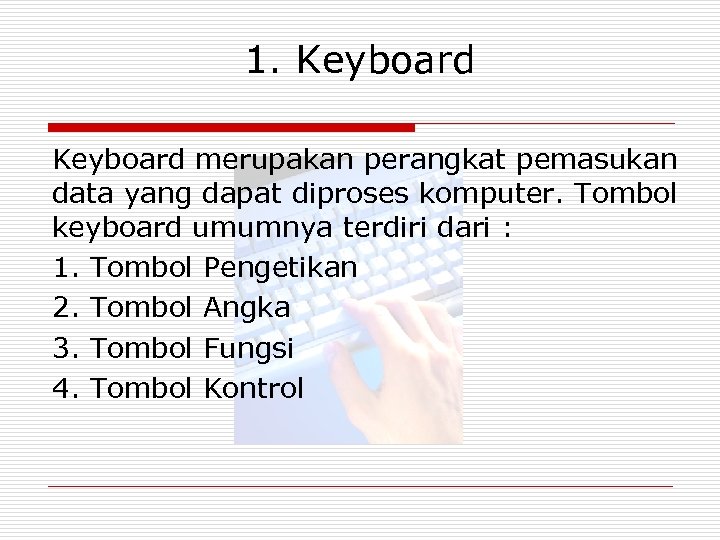

1. Keyboard merupakan perangkat pemasukan data yang dapat diproses komputer. Tombol keyboard umumnya terdiri dari : 1. Tombol Pengetikan 2. Tombol Angka 3. Tombol Fungsi 4. Tombol Kontrol

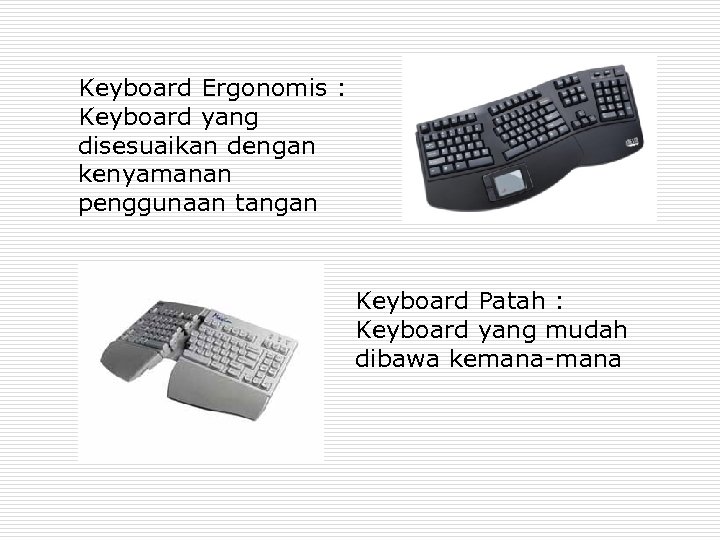

Keyboard Ergonomis : Keyboard yang disesuaikan dengan kenyamanan penggunaan tangan Keyboard Patah : Keyboard yang mudah dibawa kemana-mana

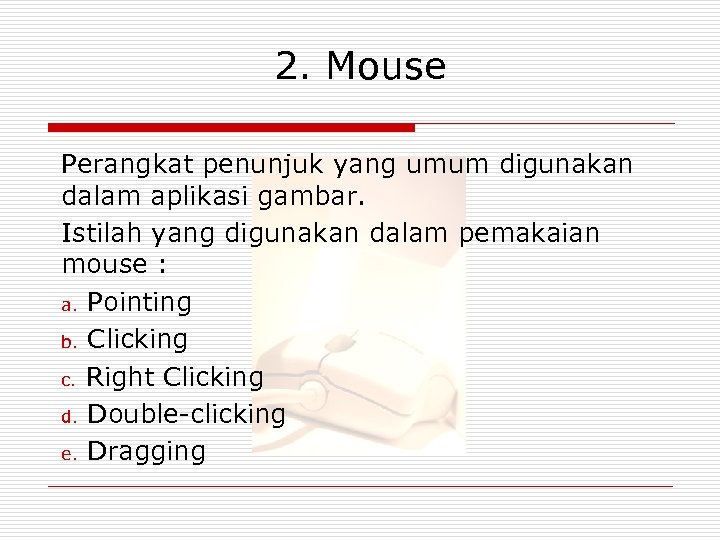

2. Mouse Perangkat penunjuk yang umum digunakan dalam aplikasi gambar. Istilah yang digunakan dalam pemakaian mouse : a. Pointing b. Clicking c. Right Clicking d. Double-clicking e. Dragging

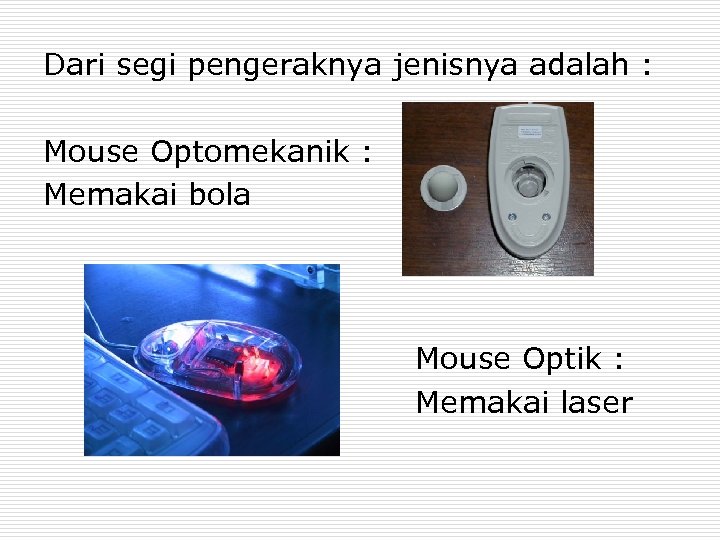

Dari segi pengeraknya jenisnya adalah : Mouse Optomekanik : Memakai bola Mouse Optik : Memakai laser

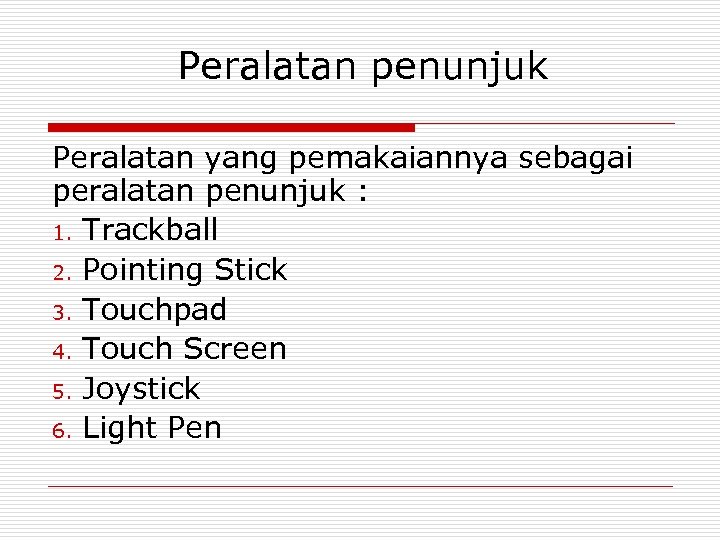

Peralatan penunjuk Peralatan yang pemakaiannya sebagai peralatan penunjuk : 1. Trackball 2. Pointing Stick 3. Touchpad 4. Touch Screen 5. Joystick 6. Light Pen

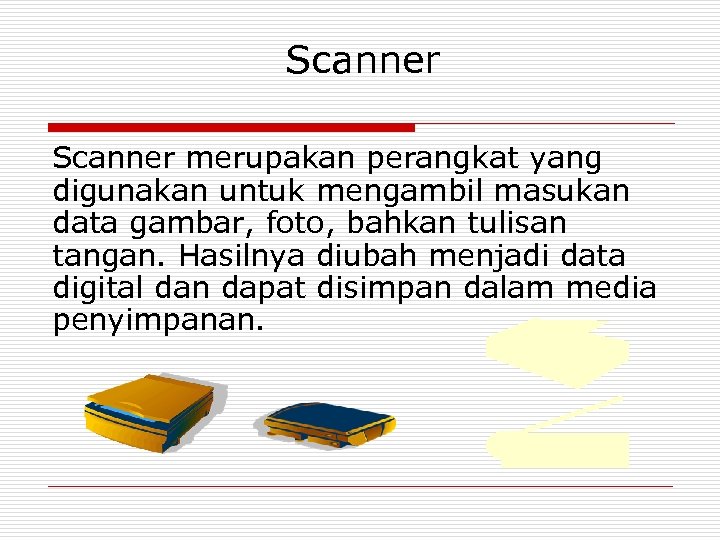

Scanner merupakan perangkat yang digunakan untuk mengambil masukan data gambar, foto, bahkan tulisan tangan. Hasilnya diubah menjadi data digital dan dapat disimpan dalam media penyimpanan.

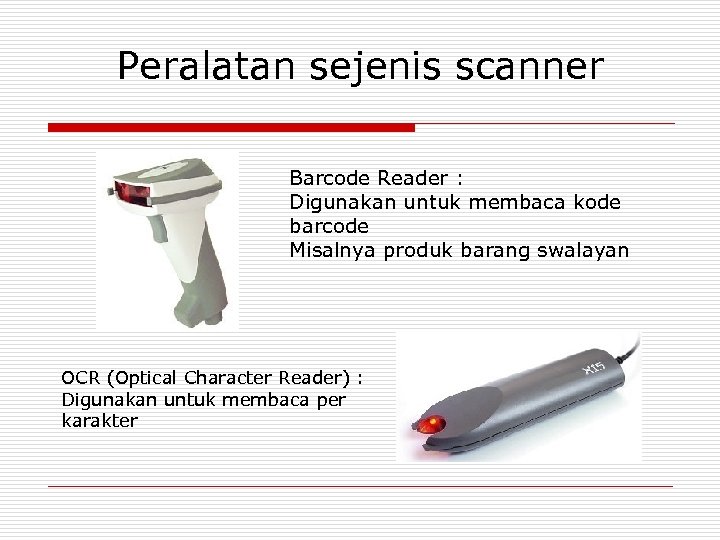

Peralatan sejenis scanner Barcode Reader : Digunakan untuk membaca kode barcode Misalnya produk barang swalayan OCR (Optical Character Reader) : Digunakan untuk membaca per karakter

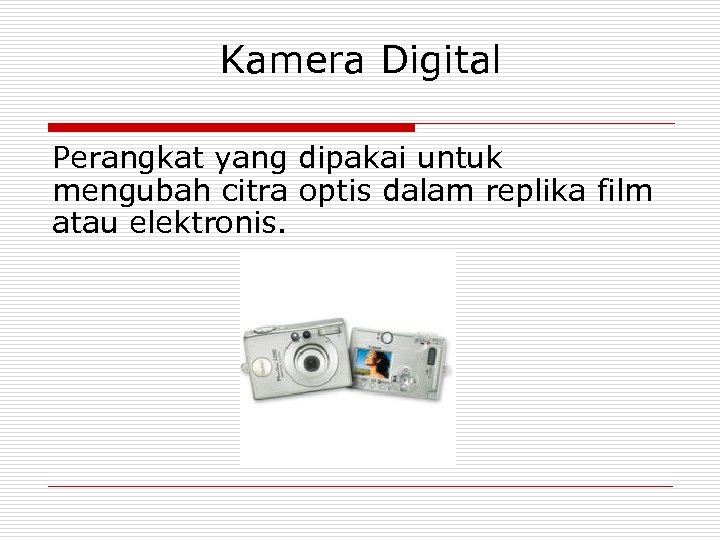

Kamera Digital Perangkat yang dipakai untuk mengubah citra optis dalam replika film atau elektronis.

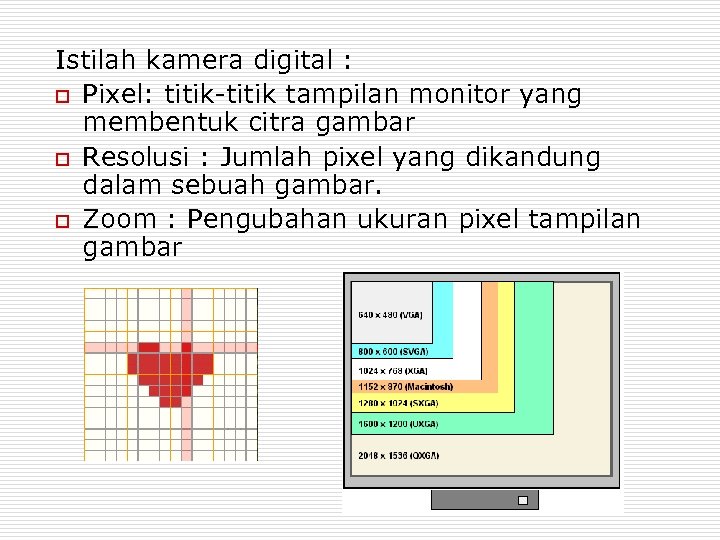

Istilah kamera digital : o Pixel: titik-titik tampilan monitor yang membentuk citra gambar o Resolusi : Jumlah pixel yang dikandung dalam sebuah gambar. o Zoom : Pengubahan ukuran pixel tampilan gambar

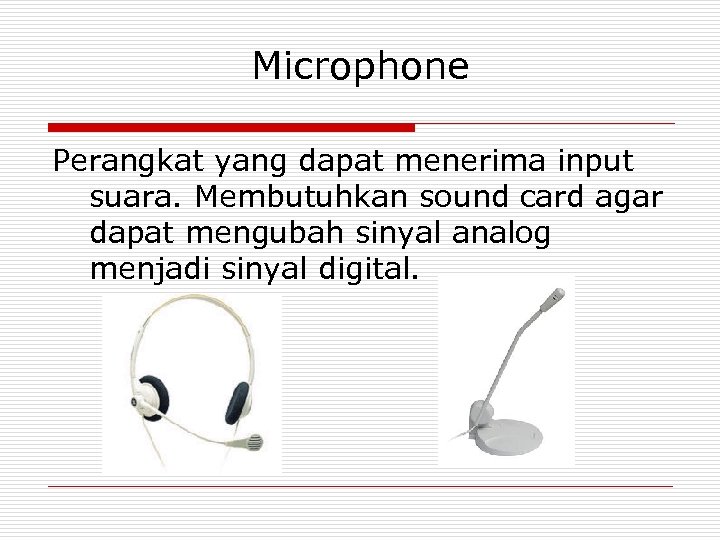

Microphone Perangkat yang dapat menerima input suara. Membutuhkan sound card agar dapat mengubah sinyal analog menjadi sinyal digital.

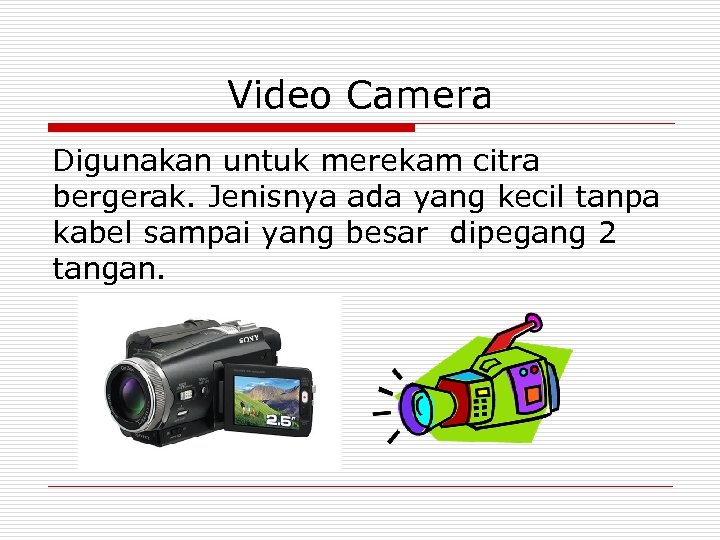

Video Camera Digunakan untuk merekam citra bergerak. Jenisnya ada yang kecil tanpa kabel sampai yang besar dipegang 2 tangan.

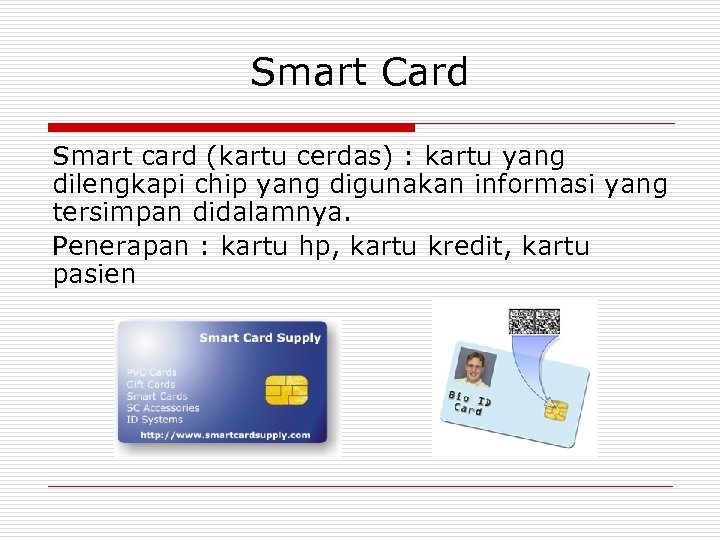

Smart Card Smart card (kartu cerdas) : kartu yang dilengkapi chip yang digunakan informasi yang tersimpan didalamnya. Penerapan : kartu hp, kartu kredit, kartu pasien
4 Hardware II (Perangkat Keras)

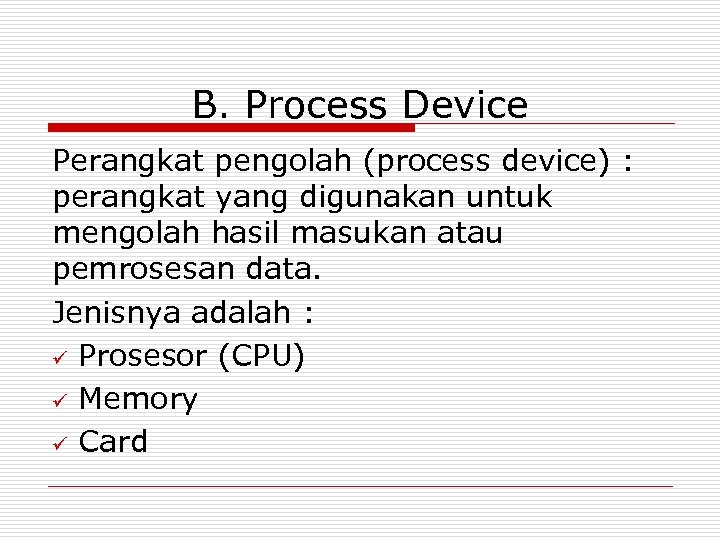

B. Process Device Perangkat pengolah (process device) : perangkat yang digunakan untuk mengolah hasil masukan atau pemrosesan data. Jenisnya adalah : ü Prosesor (CPU) ü Memory ü Card
1. Processor (prosesor/CPU) merupakan unit pengolah atau pemroses data. Hal yang mempengaruhi pemrosesan : Kecepatan clock dinyatakan dalam satuan Hz.

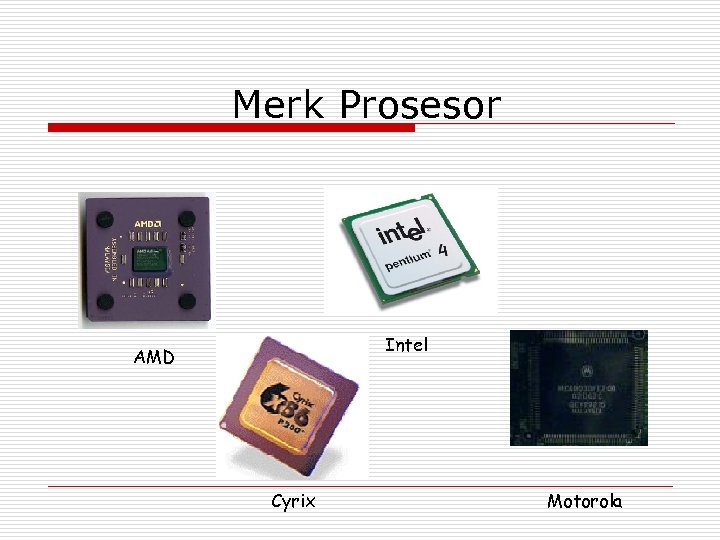

Merk Prosesor Intel AMD Cyrix Motorola

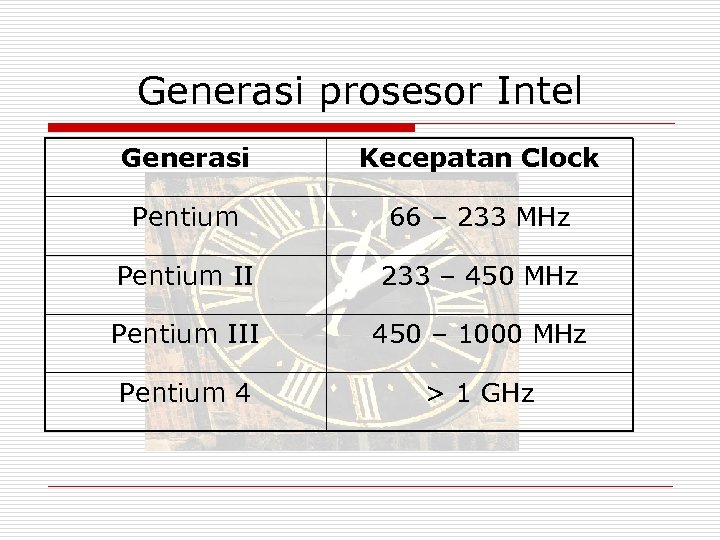

Generasi prosesor Intel Generasi Kecepatan Clock Pentium 66 – 233 MHz Pentium II 233 – 450 MHz Pentium III 450 – 1000 MHz Pentium 4 > 1 GHz

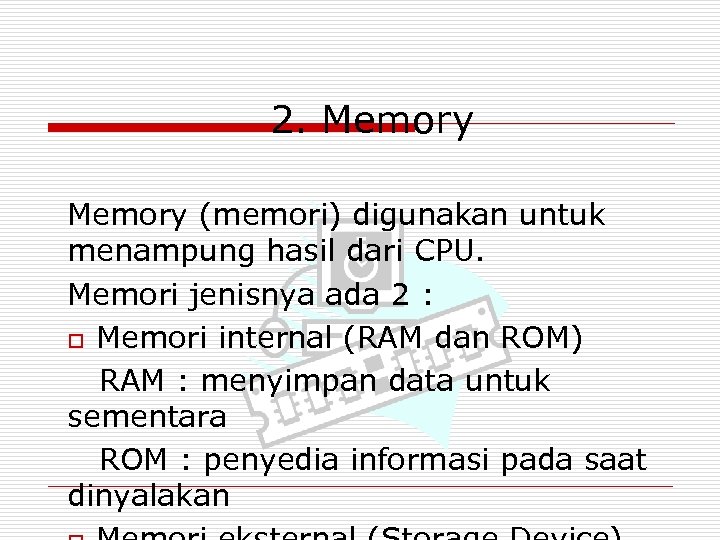

2. Memory (memori) digunakan untuk menampung hasil dari CPU. Memori jenisnya ada 2 : o Memori internal (RAM dan ROM) RAM : menyimpan data untuk sementara ROM : penyedia informasi pada saat dinyalakan
Jenis Memory Internal Chip BIOS/ Keping ROM Keping RAM

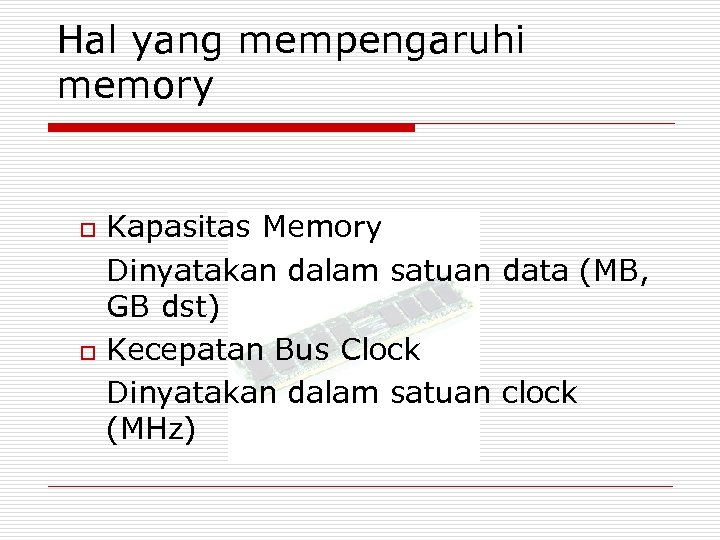

Hal yang mempengaruhi memory o o Kapasitas Memory Dinyatakan dalam satuan data (MB, GB dst) Kecepatan Bus Clock Dinyatakan dalam satuan clock (MHz)

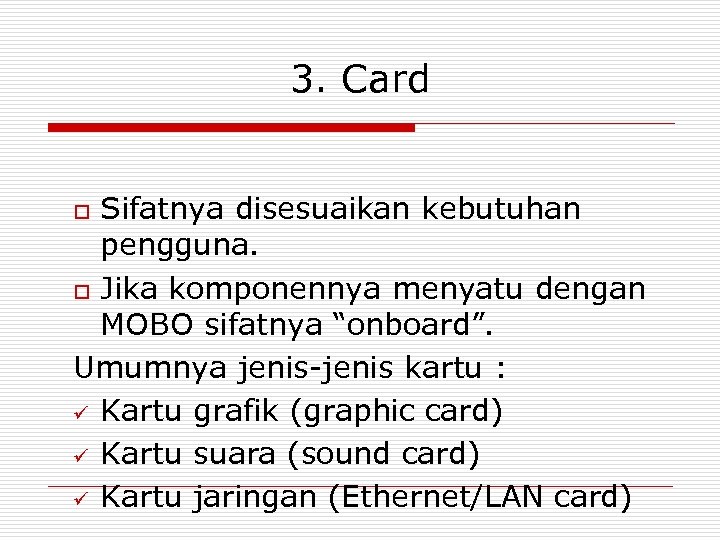

3. Card Sifatnya disesuaikan kebutuhan pengguna. o Jika komponennya menyatu dengan MOBO sifatnya “onboard”. Umumnya jenis-jenis kartu : ü Kartu grafik (graphic card) ü Kartu suara (sound card) ü Kartu jaringan (Ethernet/LAN card) o
Graphic Card Sound Card LAN Card

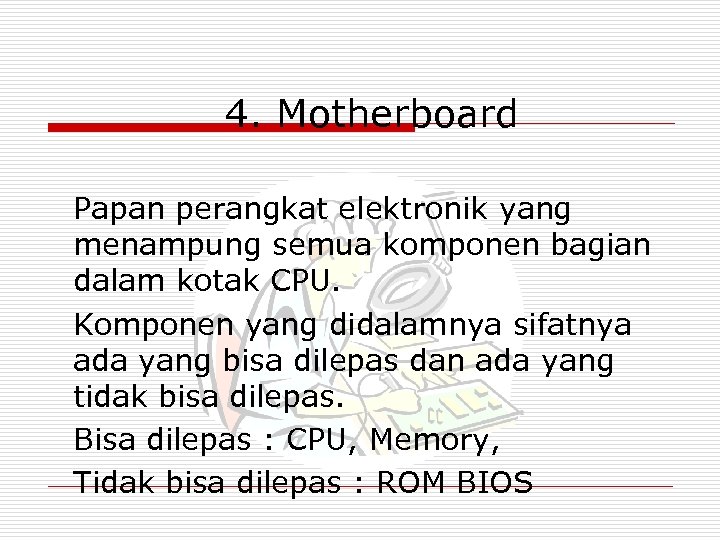

4. Motherboard Papan perangkat elektronik yang menampung semua komponen bagian dalam kotak CPU. Komponen yang didalamnya sifatnya ada yang bisa dilepas dan ada yang tidak bisa dilepas. Bisa dilepas : CPU, Memory, Tidak bisa dilepas : ROM BIOS

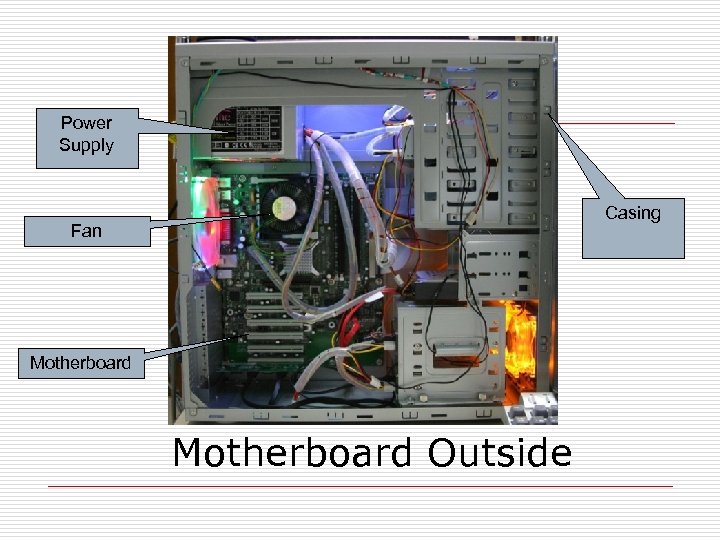

Power Supply Casing Fan Motherboard Outside
Motherboard Inside

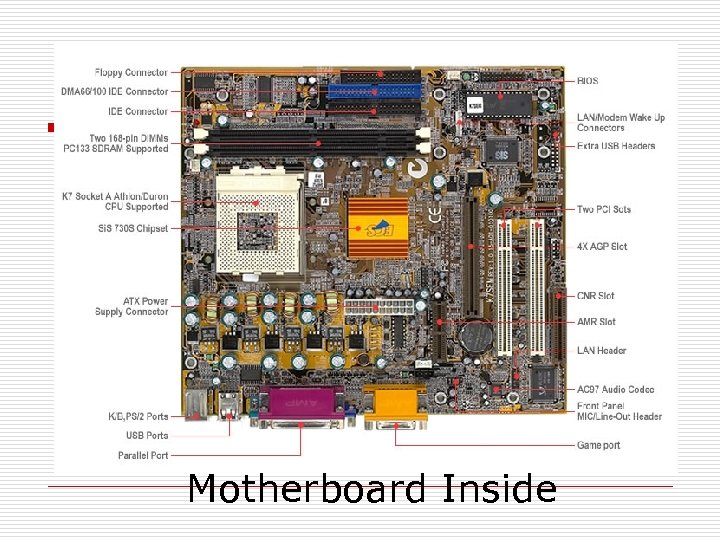

Port Socket Processor Slot Card ROM BIOS Slot Memory Baterai CMOS IDE Connector Power Connector
5. System Cooling (Fan & Heatsink) Fungsi Utama : “ Unit dalam CPU case tidak mencapai suhu yang tidak diinginkan (kepanasan)” Bentuk fisik ada 2 macam : ü Fan : kipas angin. ü Heatsink : logam penyerap panas berbentuk sirip
Penggunaan Fan Processor
5 Hardware III (Perangkat Keras)

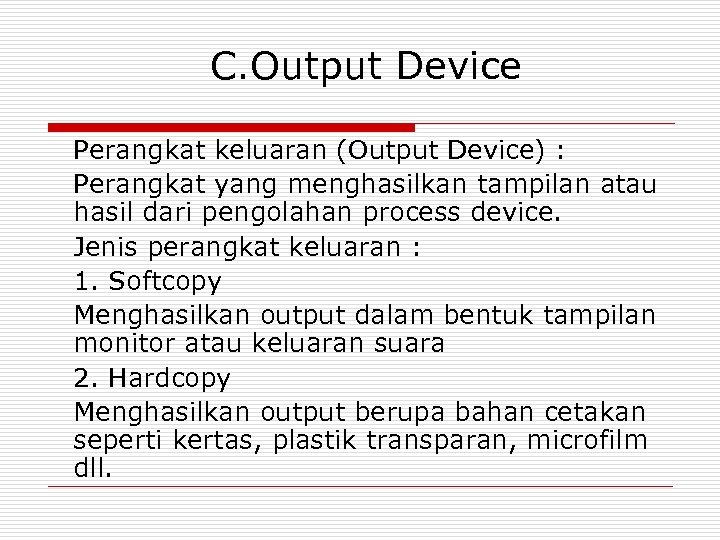

C. Output Device Perangkat keluaran (Output Device) : Perangkat yang menghasilkan tampilan atau hasil dari pengolahan process device. Jenis perangkat keluaran : 1. Softcopy Menghasilkan output dalam bentuk tampilan monitor atau keluaran suara 2. Hardcopy Menghasilkan output berupa bahan cetakan seperti kertas, plastik transparan, microfilm dll.

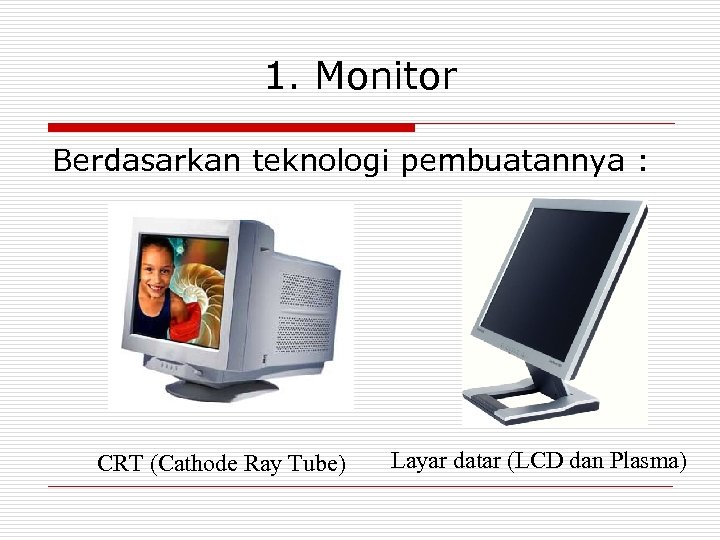

1. Monitor Berdasarkan teknologi pembuatannya : CRT (Cathode Ray Tube) Layar datar (LCD dan Plasma)

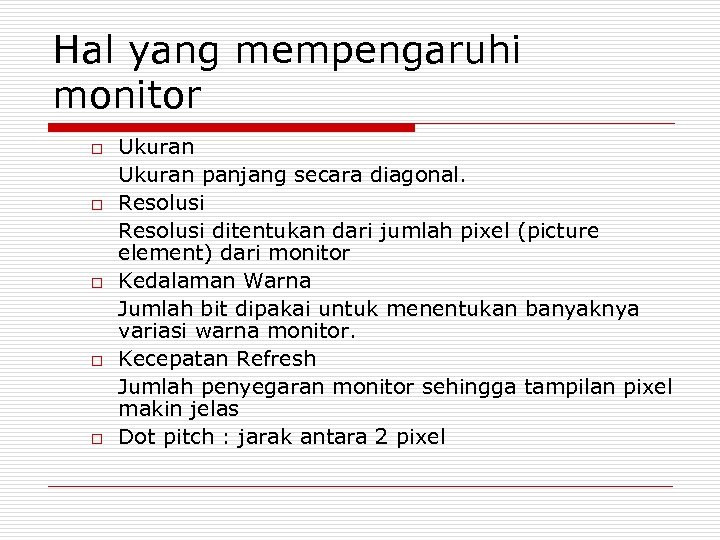

Hal yang mempengaruhi monitor o o o Ukuran panjang secara diagonal. Resolusi ditentukan dari jumlah pixel (picture element) dari monitor Kedalaman Warna Jumlah bit dipakai untuk menentukan banyaknya variasi warna monitor. Kecepatan Refresh Jumlah penyegaran monitor sehingga tampilan pixel makin jelas Dot pitch : jarak antara 2 pixel

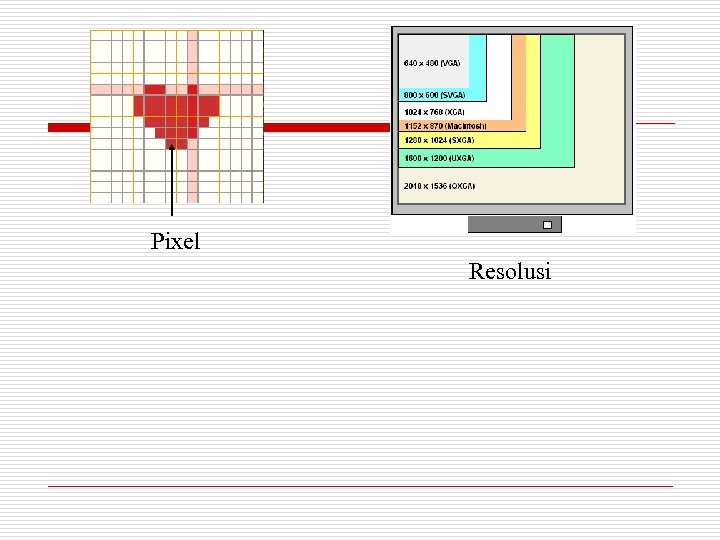

Pixel Resolusi

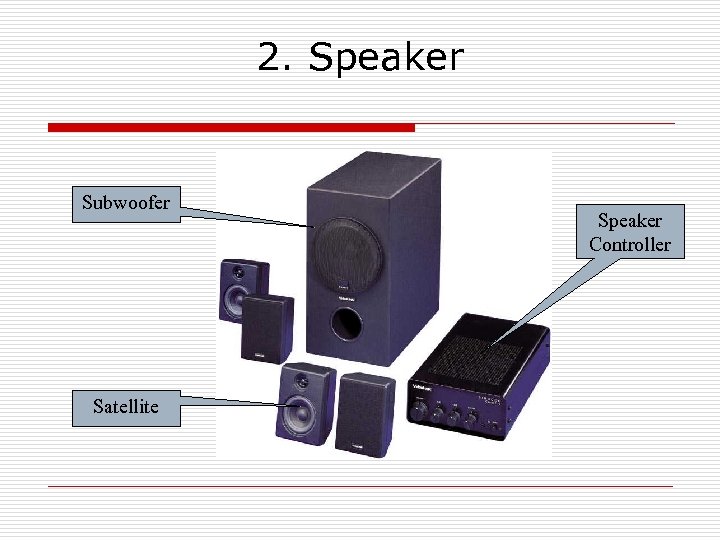

2. Speaker Subwoofer Satellite Speaker Controller

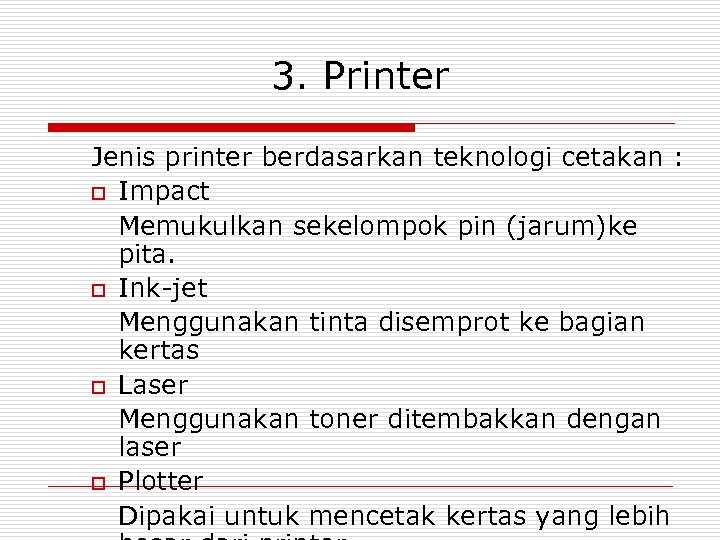

3. Printer Jenis printer berdasarkan teknologi cetakan : o Impact Memukulkan sekelompok pin (jarum)ke pita. o Ink-jet Menggunakan tinta disemprot ke bagian kertas o Laser Menggunakan toner ditembakkan dengan laser o Plotter Dipakai untuk mencetak kertas yang lebih

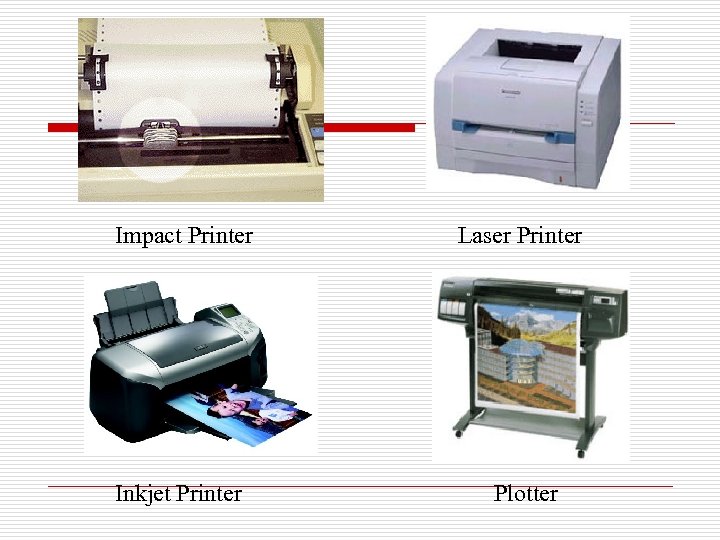

Impact Printer Laser Printer Inkjet Printer Plotter
6 Hardware IV (Perangkat Keras)

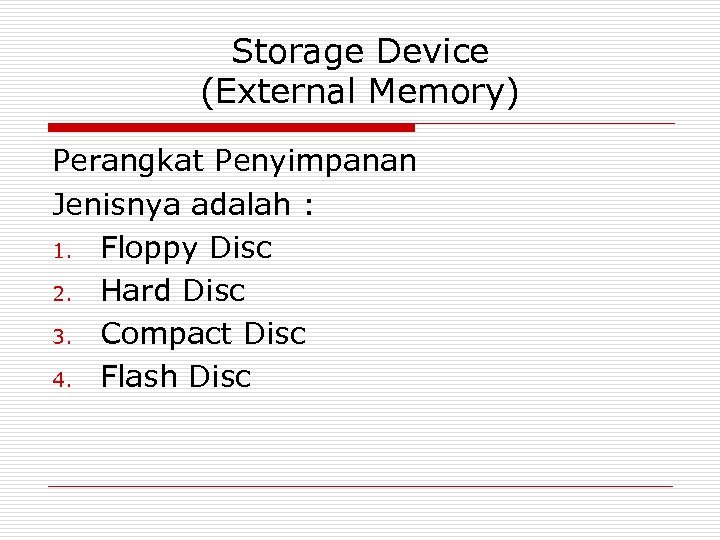

Storage Device (External Memory) Perangkat Penyimpanan Jenisnya adalah : 1. Floppy Disc 2. Hard Disc 3. Compact Disc 4. Flash Disc

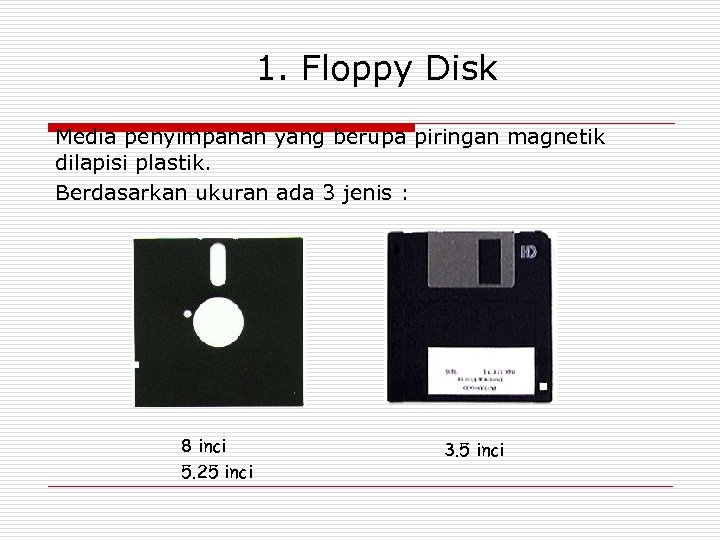

1. Floppy Disk Media penyimpanan yang berupa piringan magnetik dilapisi plastik. Berdasarkan ukuran ada 3 jenis : 8 inci 5. 25 inci 3. 5 inci

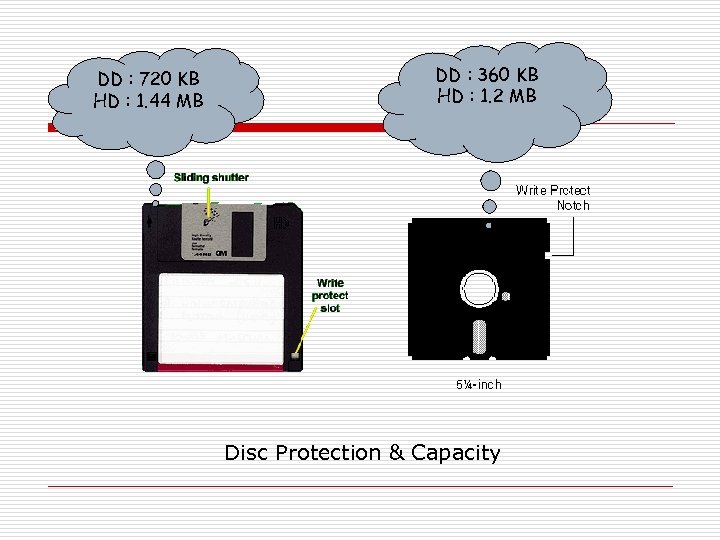

DD : 720 KB HD : 1. 44 MB DD : 360 KB HD : 1. 2 MB Disc Protection & Capacity

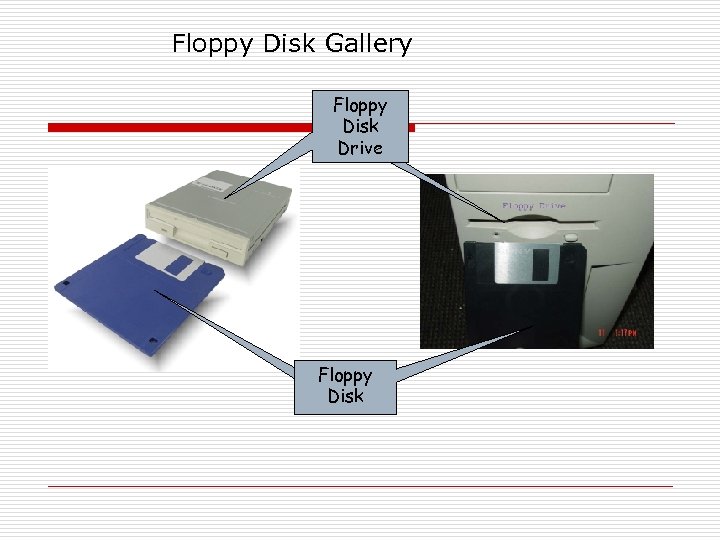

Floppy Disk Gallery Floppy Disk Drive Floppy Disk

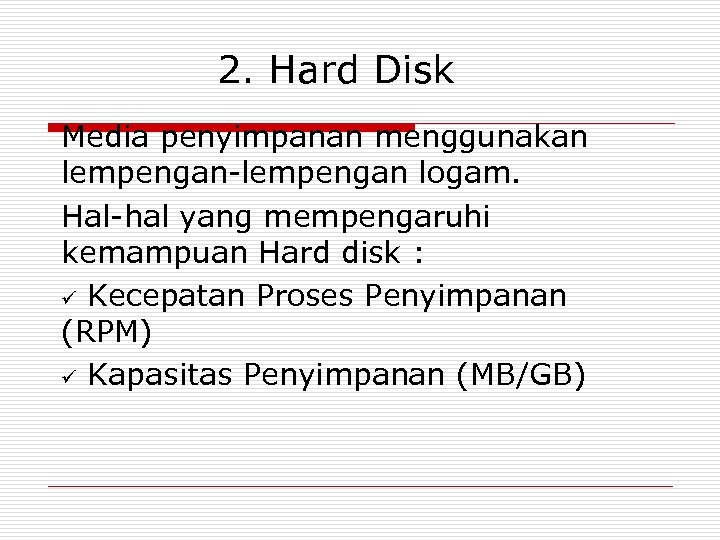

2. Hard Disk Media penyimpanan menggunakan lempengan-lempengan logam. Hal-hal yang mempengaruhi kemampuan Hard disk : ü Kecepatan Proses Penyimpanan (RPM) ü Kapasitas Penyimpanan (MB/GB)

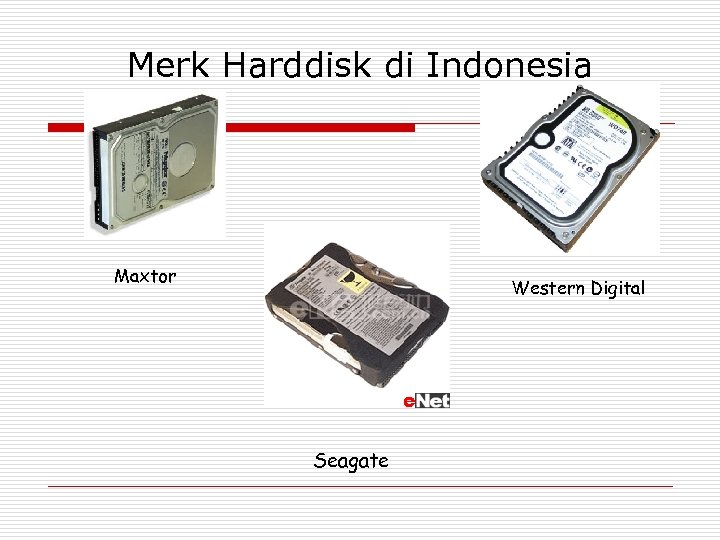

Merk Harddisk di Indonesia Maxtor Western Digital Seagate

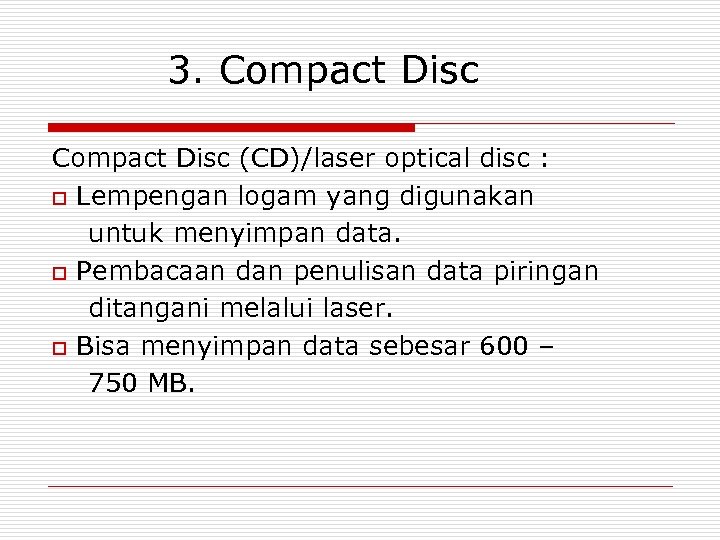

3. Compact Disc (CD)/laser optical disc : o Lempengan logam yang digunakan untuk menyimpan data. o Pembacaan dan penulisan data piringan ditangani melalui laser. o Bisa menyimpan data sebesar 600 – 750 MB.

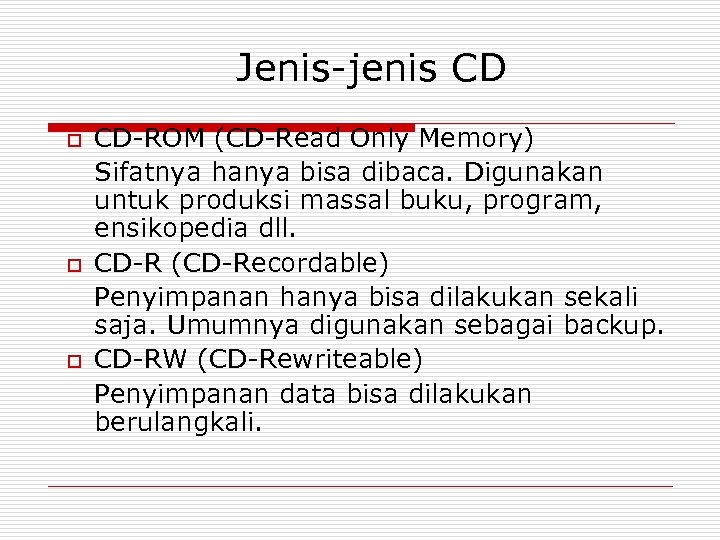

Jenis-jenis CD o o o CD-ROM (CD-Read Only Memory) Sifatnya hanya bisa dibaca. Digunakan untuk produksi massal buku, program, ensikopedia dll. CD-R (CD-Recordable) Penyimpanan hanya bisa dilakukan sekali saja. Umumnya digunakan sebagai backup. CD-RW (CD-Rewriteable) Penyimpanan data bisa dilakukan berulangkali.

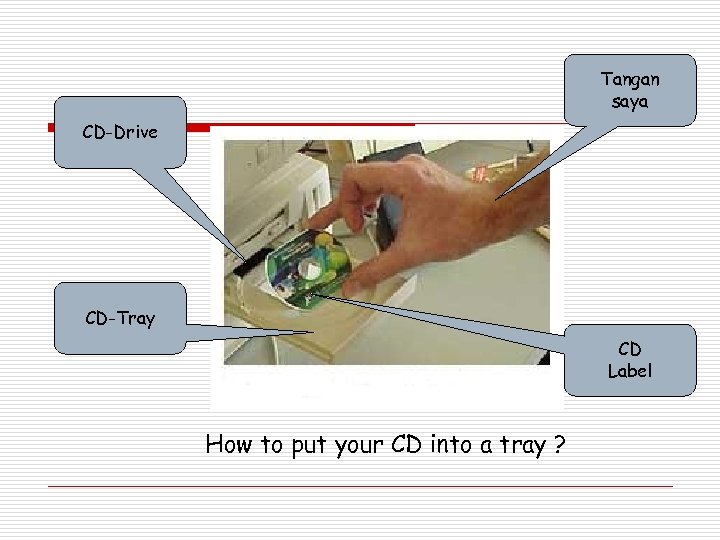

Tangan saya CD-Drive CD-Tray CD Label How to put your CD into a tray ?
CD’s Data Transfer Rate Drive Speed 1 x Transfer Rate per Second 150 KB 2 x 300 KB 3 x 450 KB 4 x 600 KB 6 x 900 KB 8 x 1200 KB

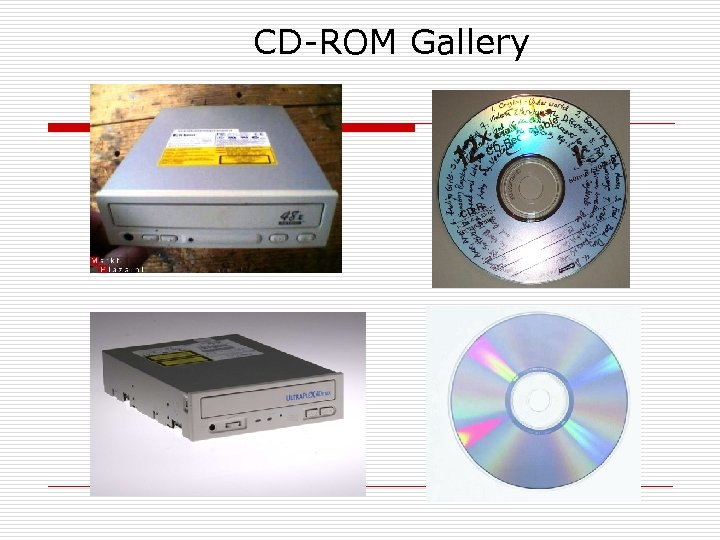

CD-ROM Gallery
DVD Kapasitas DVD : 4, 7 GB – 17 GB

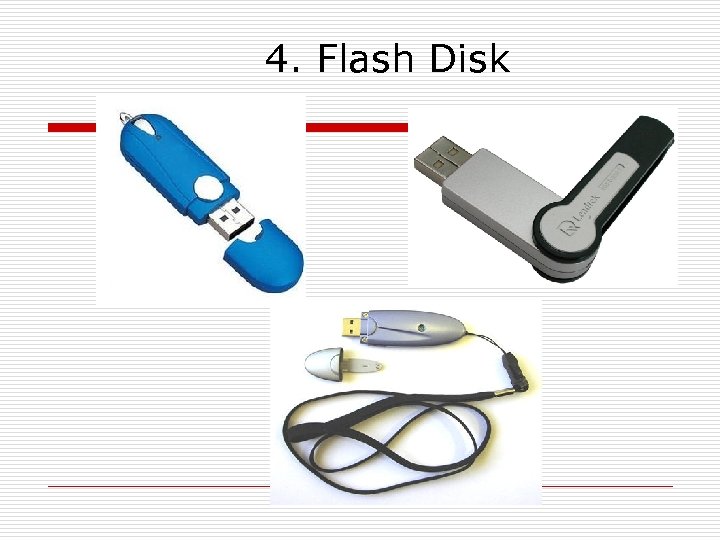

4. Flash Disk
