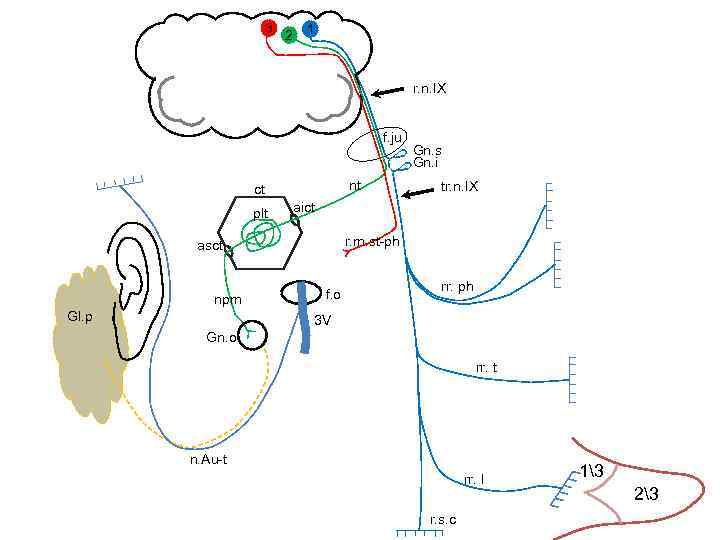

3 2 1 r. n. IX f. ju nt ct plt Gl. p tr. n. IX aict r. m. st-ph asct npm Gn. s Gn. i f. o rr. ph 3 V Gn. o rr. t n. Au-t rr. l r. s. c 13 23

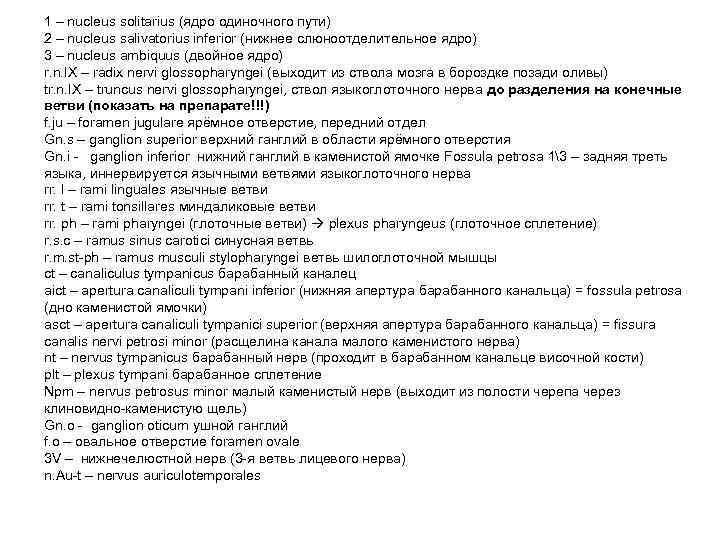

1 – nucleus solitarius (ядро одиночного пути) 2 – nucleus salivatorius inferior (нижнее слюноотделительное ядро) 3 – nucleus ambiquus (двойное ядро) r. n. IX – radix nervi glossopharyngei (выходит из ствола мозга в бороздке позади оливы) tr. n. IX – truncus nervi glossopharyngei, ствол языкоглоточного нерва до разделения на конечные ветви (показать на препарате!!!) f. ju – foramen jugulare ярёмное отверстие, передний отдел Gn. s – ganglion superior верхний ганглий в области ярёмного отверстия Gn. i - ganglion inferior нижний ганглий в каменистой ямочке Fossula petrosa 13 – задняя треть языка, иннервируется язычными ветвями языкоглоточного нерва rr. l – rami linguales язычные ветви rr. t – rami tonsillares миндаликовые ветви rr. ph – rami pharyngei (глоточные ветви) plexus pharyngeus (глоточное сплетение) r. s. c – ramus sinus carotici синусная ветвь r. m. st-ph – ramus musculi stylopharyngei ветвь шилоглоточной мышцы ct – canaliculus tympanicus барабанный каналец aict – apertura canaliculi tympani inferior (нижняя апертура барабанного канальца) = fossula petrosa (дно каменистой ямочки) asct – apertura canaliculi tympanici superior (верхняя апертура барабанного канальца) = fissura canalis nervi petrosi minor (расщелина канала малого каменистого нерва) nt – nervus tympanicus барабанный нерв (проходит в барабанном канальце височной кости) plt – plexus tympani барабанное сплетение Npm – nervus petrosus minor малый каменистый нерв (выходит из полости черепа через клиновидно-каменистую щель) Gn. o - ganglion oticum ушной ганглий f. o – овальное отверстие foramen ovale 3 V – нижнечелюстной нерв (3 -я ветвь лицевого нерва) n. Au-t – nervus auriculotemporales
Влажный препарат тройничного нерва. Наружное ухо, скуловая кость и ветвь нижней челюсти удалены.
1 – ganglion trigeminale (Гассеров узел). Располагается в impressio trigeminale на передней поверхности пирамиды височной кости ( «меккелева полость» ) 2 – n. mandibularis в области выхода через for. ovale 1 2 4 3 5 6 3 – n. lingualis, обеспечивает неспецифическую (болевую и температурную) иннервацию передних 23 языка 4 – n. chorda tympani (XIII пара), выходит из барабанной полости через Глазерову щель (fissura petrotympanica), присоединяется к n. lingualis обеспечивает специфическую (вкусовую) иннервацию передних 23 языка 5 – n. glossopharingeus (truncus n. glossopharyngei). Образует среднюю и наиболее короткую из трех параллельных другу нервных дуг (n. lingualis, n. glossopharungeus, n. hypoglossus) 6 – n. hypoglossus. 27. 4. 11
Продольный распил через пирамиду правой височной кости. Наружная стенка барабанной полости (барабанная перепонка) удалена. Вид на медиальную стенку барабанной полости (paries labirynthicus) nervus facialis в области входа в canalis facialis через porus acusticus internus nervus petrosus major (ветвь XIII пары) nervus petrosus minor (ветвь IX пары) Semicanalis m. tensoris tympany (верхняя часть canalis musculotubarius) Semicanalis tubae auditivae (нижний полуканал canalis musculotubarius). Голубым цветом обозначена хрящевая часть слуховой (евстахиевой) трубы N. Ch. tymp nervus facialis в области выхода из canalis facialis через foramen stylomastoideum N. tympanicus, проникающий в одноименный канал через fossula petrosa s. apertura inferior canaliculi tympanici N. Ch. tymp - nervus chordae tympani, отходит от ствола лицевого нерва в глубине foramen stylomastoideum Plexus tympanicus

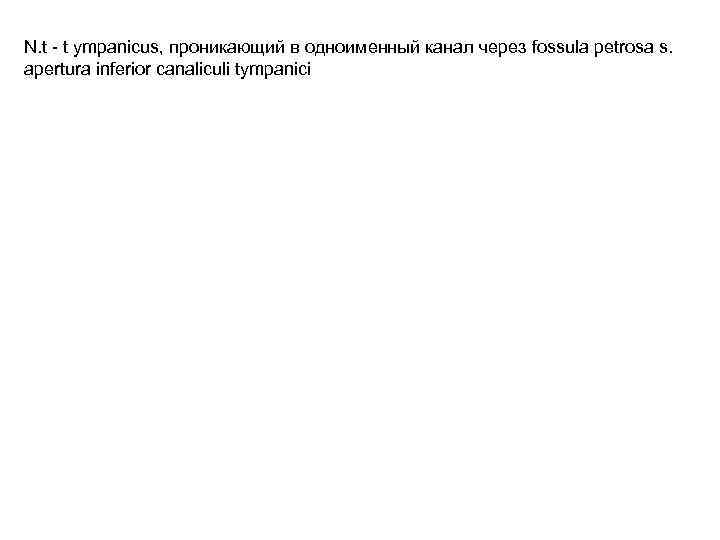

N. t - t ympanicus, проникающий в одноименный канал через fossula petrosa s. apertura inferior canaliculi tympanici
•

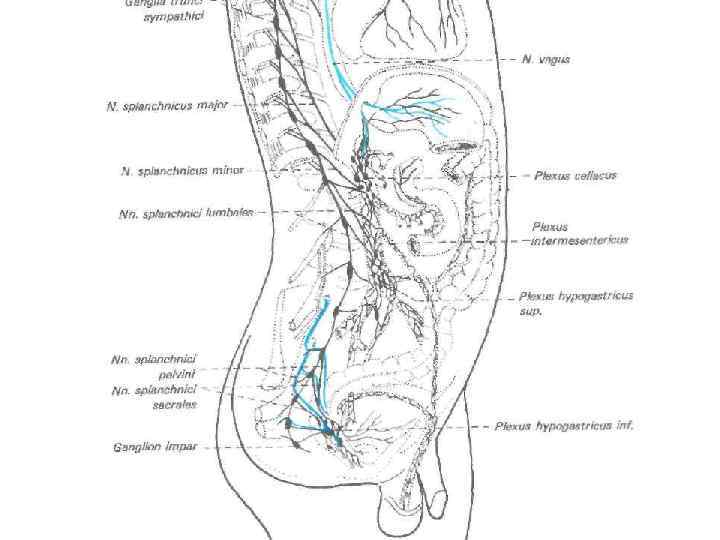

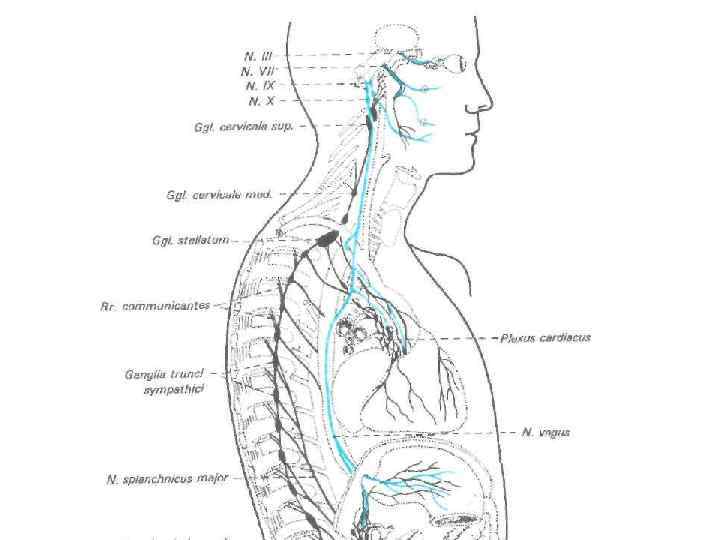

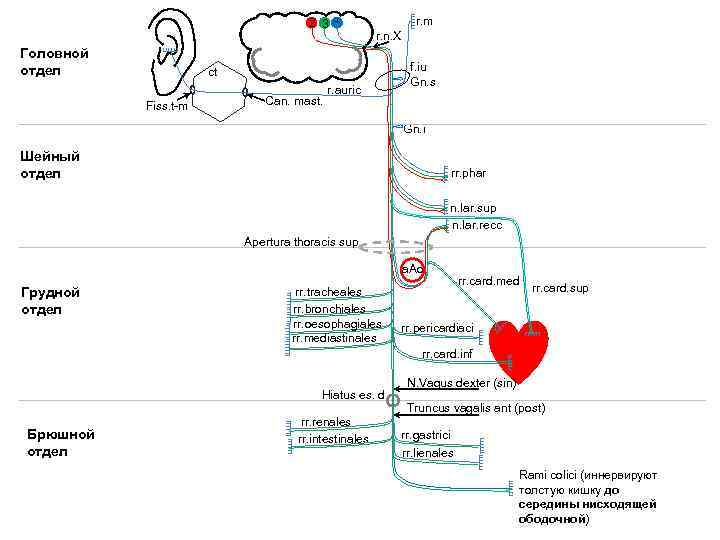

2 3 1 Головной отдел r. m r. n. X ct Fiss. t-m Can. mast. r. auric f. iu Gn. s Gn. i Шейный отдел rr. phar n. lar. sup n. lar. recc Apertura thoracis sup a. Ao Грудной отдел rr. tracheales rr. bronchiales rr. oesophagiales rr. mediastinales rr. card. med rr. card. sup rr. pericardiaci rr. card. inf Hiatus es. d Брюшной отдел rr. renales rr. intestinales N. Vagus dexter (sin) Truncus vagalis ant (post) rr. gastrici rr. lienales Rami colici (иннервируют толстую кишку до середины нисходящей ободочной)

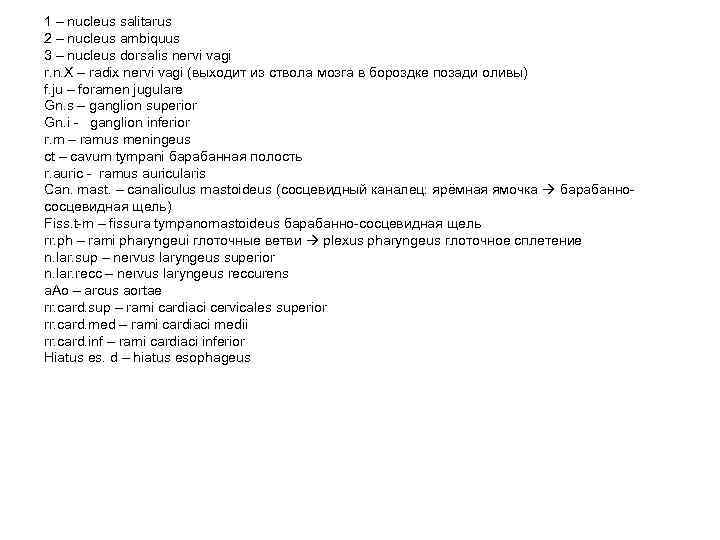

1 – nucleus salitarus 2 – nucleus ambiquus 3 – nucleus dorsalis nervi vagi r. n. X – radix nervi vagi (выходит из ствола мозга в бороздке позади оливы) f. ju – foramen jugulare Gn. s – ganglion superior Gn. i - ganglion inferior r. m – ramus meningeus ct – cavum tympani барабанная полость r. auric - ramus auricularis Can. mast. – canaliculus mastoideus (сосцевидный каналец: ярёмная ямочка барабаннососцевидная щель) Fiss. t-m – fissura tympanomastoideus барабанно-сосцевидная щель rr. ph – rami pharyngeui глоточные ветви plexus pharyngeus глоточное сплетение n. lar. sup – nervus laryngeus superior n. lar. recc – nervus laryngeus reccurens a. Ao – arcus aortae rr. card. sup – rami cardiaci cervicales superior rr. card. med – rami cardiaci medii rr. card. inf – rami cardiaci inferior Hiatus es. d – hiatus esophageus
