3 -1 Курс «Общая энергетика и гидроэнергетика» Тема II-3 Водноэнергетические параметры ГЭС Подготовил: доц. В. Л. Жирнов
3 -2 тема: Водноэнергетические параметры ГЭС План лекции 1. Мощность и выработка гидростанции. 2. Водохранилище ГЭС и его характеристики. 3. Баланс напоров и расходов гидростанции. Цель лекции Изучение параметров определяющих энергетическую эффективность гидростанций. Материальный и энергетический баланс ГЭС. Задачи 1. Дать характеристику мощности и выработки гидростанции. 2. Неопределенность гидрологических параметров стока и их влияние на параметры гидростанции. 3. Изучить балансовые соотношения напоров и расходов на ГЭС.

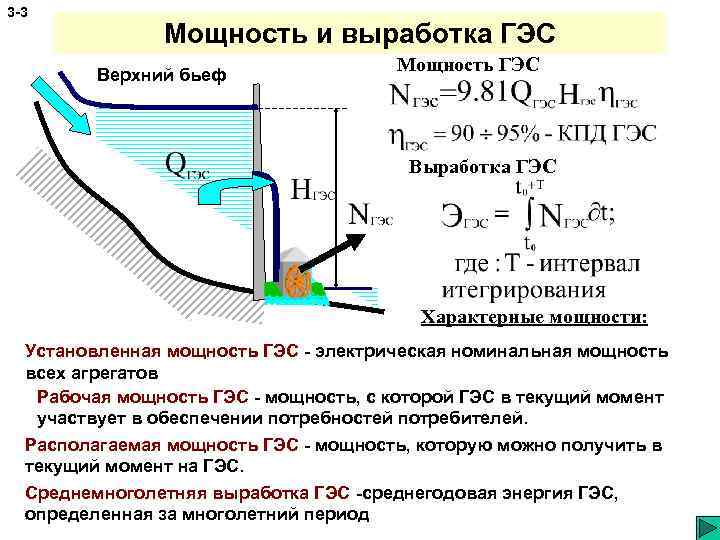

3 -3 Мощность и выработка ГЭС Верхний бьеф Мощность ГЭС Выработка ГЭС Характерные мощности: Установленная мощность ГЭС - электрическая номинальная мощность всех агрегатов Рабочая мощность ГЭС - мощность, с которой ГЭС в текущий момент участвует в обеспечении потребностей потребителей. Располагаемая мощность ГЭС - мощность, которую можно получить в текущий момент на ГЭС. Среднемноголетняя выработка ГЭС -среднегодовая энергия ГЭС, определенная за многолетний период

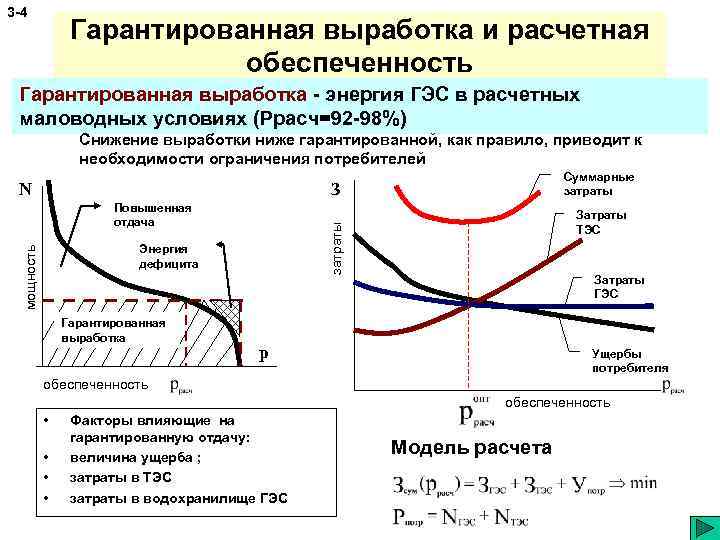

3 -4 Гарантированная выработка и расчетная обеспеченность Гарантированная выработка - энергия ГЭС в расчетных маловодных условиях (Ррасч=92 -98%) Снижение выработки ниже гарантированной, как правило, приводит к необходимости ограничения потребителей Суммарные затраты З N мощность Энергия дефицита Гарантированная выработка Затраты ТЭС затраты Повышенная отдача Затраты ГЭС p Ущербы потребителя обеспеченность • • Факторы влияющие на гарантированную отдачу: величина ущерба ; затраты в ТЭС затраты в водохранилище ГЭС Модель расчета

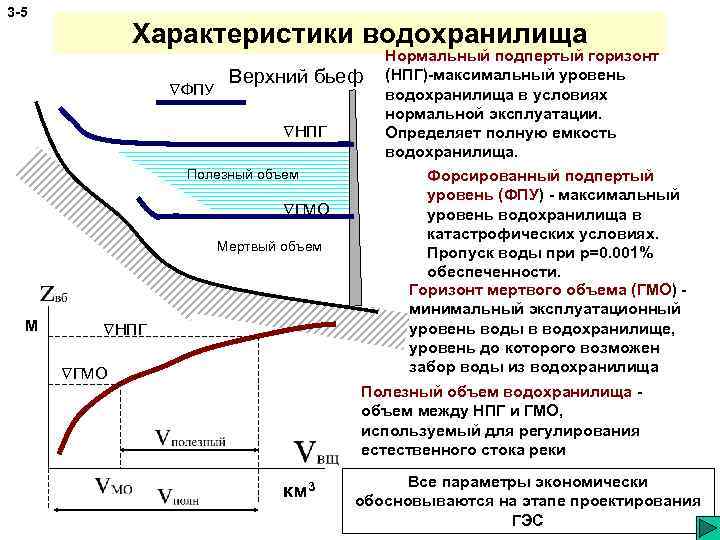

3 -5 Характеристики водохранилища ФПУ Верхний бьеф НПГ Полезный объем ГМО Мертвый объем М НПГ ГМО Нормальный подпертый горизонт (НПГ)-максимальный уровень водохранилища в условиях нормальной эксплуатации. Определяет полную емкость водохранилища. Форсированный подпертый уровень (ФПУ) - максимальный уровень водохранилища в катастрофических условиях. Пропуск воды при р=0. 001% обеспеченности. Горизонт мертвого объема (ГМО) минимальный эксплуатационный уровень воды в водохранилище, уровень до которого возможен забор воды из водохранилища Полезный объем водохранилища объем между НПГ и ГМО, используемый для регулирования естественного стока реки км 3 Все параметры экономически обосновываются на этапе проектирования ГЭС

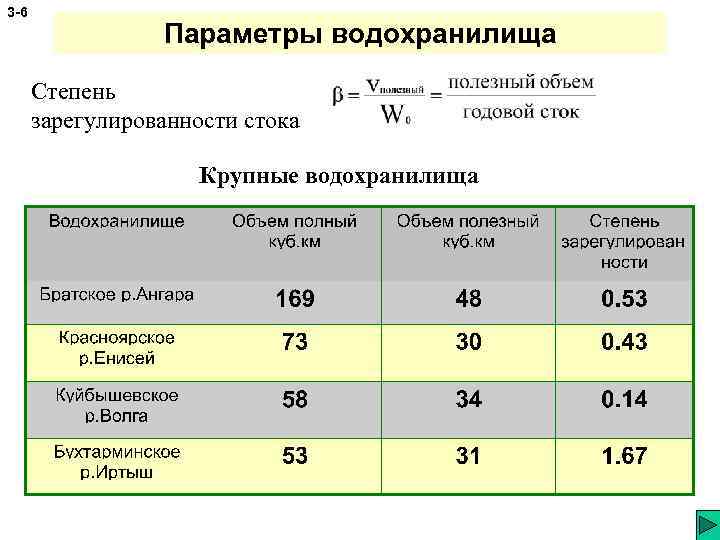

3 -6 Параметры водохранилища Степень зарегулированности стока Крупные водохранилища
3 -7 Напоры ГЭС Величина напора=разности уровней воды в верхнем и нижнем бъефах Характеристика нижнего бъфа ГЭС Напор определяет энергетическую калорийность кубометра воды Характерные напоры ГЭС: Максимальный напор Минимальный напор Расчетный напор - минимальный напор, при котором ГЭС еще может выдать установленную мощность Свойства напора: • напор зависит от состояния (уровня) водохранилища; напор зависит от мощности ГЭС, так N , Q , Н
3 -8 Расходы ГЭС -бытовой (естественный) приток в водохранилище (сверху) Нижний бьеф Верхний бьеф -боковой приток воды в водохранилище -расход из/в водохранилище ( ) -расход через агрегаты ГЭС (выработка энергии) -расход холостых сбросов (для предотвращения переполнения в-ща -расход воды в нижнем бъфе - фильтрационный расход через сооружения ГЭС Баланс расходов • • • Прочие расходы: шлюзование; льдообразование; поземные воды испарение; осадки
3 -9 Гидростанции ОЭС Сибири Бог. ГЭС УИГЭС Ангара НГЭС Бр. ГЭС Обь Кр. ГЭС Енисей СШГЭС Ир. ГЭС
