29 09 2012 Архитектура зданий ФЗ

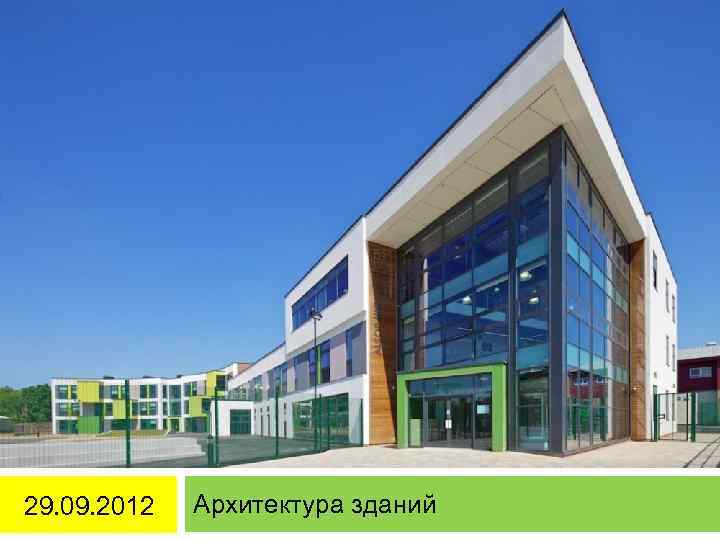

29. 09. 2012 Архитектура зданий

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» : 2 Статья 2. Основные понятия 11) класс конструктивной пожарной опасности зданий… - классификационная характеристика зданий, сооружений, строений и пожарных отсеков, определяемая степенью участия строительных конструкций в развитии пожара и образовании опасных факторов пожара; 12) класс функциональной пожарной опасности зданий… - классификационная характеристика зданий, сооружений, строений и пожарных отсеков, определяемая назначением и особенностями эксплуатации указанных зданий, сооружений, строений и пожарных отсеков, в том числе особенностями осуществления в указанных зданиях, сооружениях, строениях и пожарных отсеках технологических процессов производства; 22) пожарная опасность объекта защиты - состояние объекта защиты, характеризуемое возможностью возникновения и развития пожара, а также воздействия на людей и имущество опасных факторов пожара; 44) степень огнестойкости зданий… - классификационная характеристика зданий, сооружений, строений и пожарных отсеков, определяемая пределами огнестойкости конструкций, применяемых для строительства указанных зданий, сооружений, строений и отсеков;

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» : 3 Статья 29. Пожарно-техническая классификация зданий, сооружений, строений и пожарных отсеков Классификация зданий, сооружений, строений и пожарных отсеков осуществляется с учетом следующих критериев: 1) степень огнестойкости (I, III, IV и V) ; 2) класс конструктивной пожарной опасности (С 0, С 1, С 2 и С 3); 3) класс функциональной пожарной опасности. Статья 32. Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности а) Ф 4. 1 - здания общеобразовательных учреждений, образовательных учреждений дополнительного образования детей, образовательных учреждений начального профессионального и среднего профессионального образования;

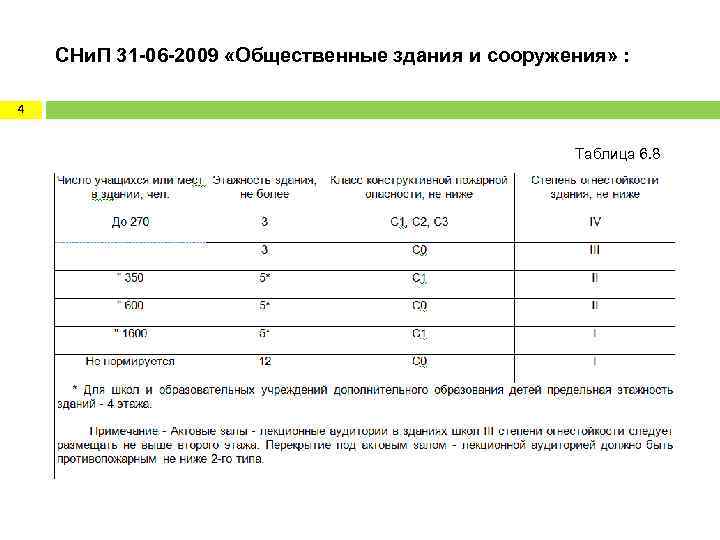

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 4 Таблица 6. 8

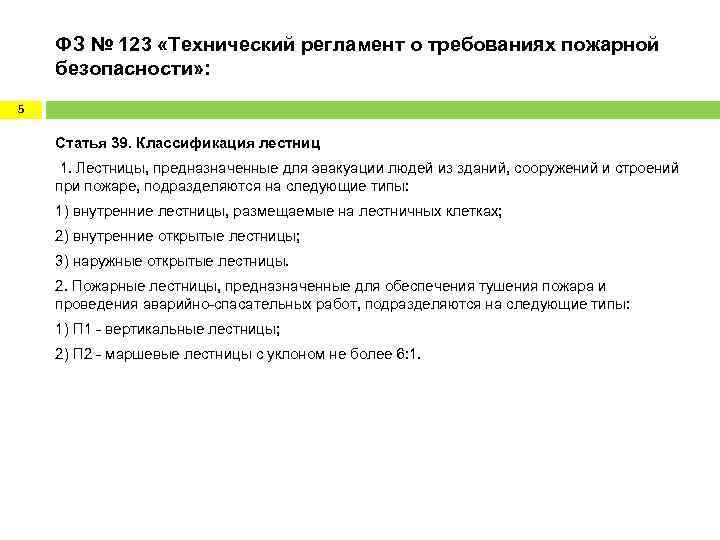

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» : 5 Статья 39. Классификация лестниц 1. Лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре, подразделяются на следующие типы: 1) внутренние лестницы, размещаемые на лестничных клетках; 2) внутренние открытые лестницы; 3) наружные открытые лестницы. 2. Пожарные лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ, подразделяются на следующие типы: 1) П 1 - вертикальные лестницы; 2) П 2 - маршевые лестницы с уклоном не более 6: 1.

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» : 6 Статья 40. Классификация лестничных клеток 1. Лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы: 1) обычные лестничные клетки; 2) незадымляемые лестничные клетки. 2. Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы: 1) Л 1 - лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже; 2) Л 2 - лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии. 3. Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы: 1) Н 1 - лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам; 2) Н 2 - лестничные клетки с подпором воздуха на лестничную клетку при пожаре; 3) Н 3 - лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.

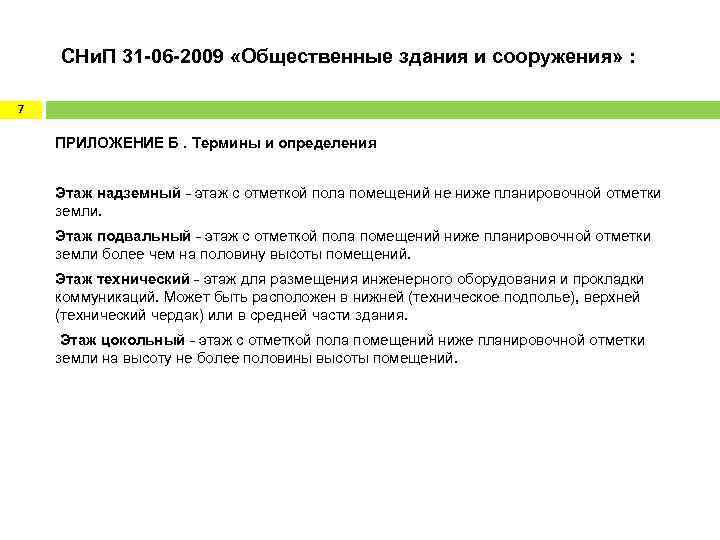

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 7 ПРИЛОЖЕНИЕ Б. Термины и определения Этаж надземный - этаж с отметкой пола помещений не ниже планировочной отметки земли. Этаж подвальный - этаж с отметкой пола помещений ниже планировочной отметки земли более чем на половину высоты помещений. Этаж технический - этаж для размещения инженерного оборудования и прокладки коммуникаций. Может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания. Этаж цокольный - этаж с отметкой пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.

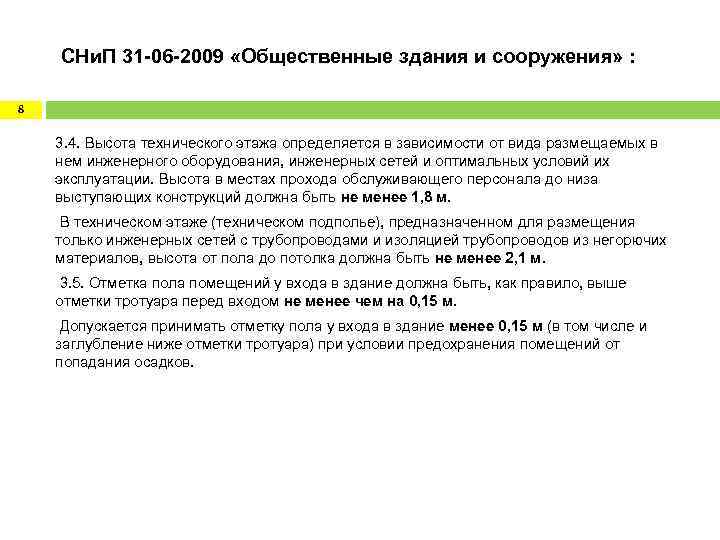

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 8 3. 4. Высота технического этажа определяется в зависимости от вида размещаемых в нем инженерного оборудования, инженерных сетей и оптимальных условий их эксплуатации. Высота в местах прохода обслуживающего персонала до низа выступающих конструкций должна быть не менее 1, 8 м. В техническом этаже (техническом подполье), предназначенном для размещения только инженерных сетей с трубопроводами и изоляцией трубопроводов из негорючих материалов, высота от пола до потолка должна быть не менее 2, 1 м. 3. 5. Отметка пола помещений у входа в здание должна быть, как правило, выше отметки тротуара перед входом не менее чем на 0, 15 м. Допускается принимать отметку пола у входа в здание менее 0, 15 м (в том числе и заглубление ниже отметки тротуара) при условии предохранения помещений от попадания осадков.

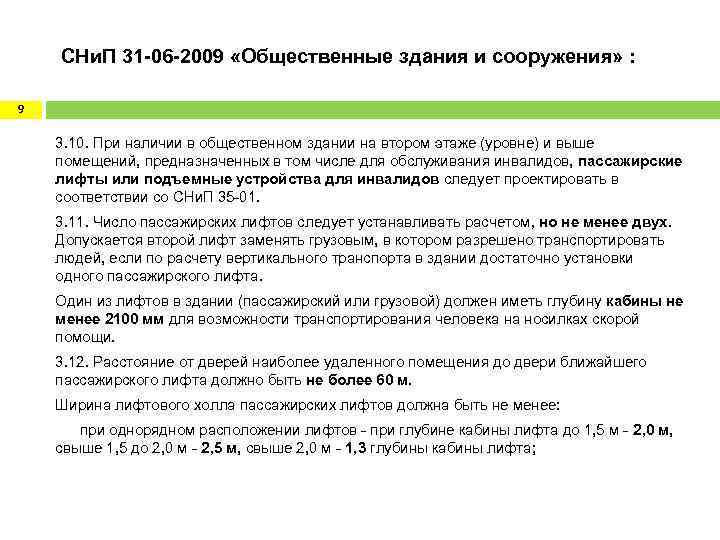

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 9 3. 10. При наличии в общественном здании на втором этаже (уровне) и выше помещений, предназначенных в том числе для обслуживания инвалидов, пассажирские лифты или подъемные устройства для инвалидов следует проектировать в соответствии со СНи. П 35 -01. 3. 11. Число пассажирских лифтов следует устанавливать расчетом, но не менее двух. Допускается второй лифт заменять грузовым, в котором разрешено транспортировать людей, если по расчету вертикального транспорта в здании достаточно установки одного пассажирского лифта. Один из лифтов в здании (пассажирский или грузовой) должен иметь глубину кабины не менее 2100 мм для возможности транспортирования человека на носилках скорой помощи. 3. 12. Расстояние от дверей наиболее удаленного помещения до двери ближайшего пассажирского лифта должно быть не более 60 м. Ширина лифтового холла пассажирских лифтов должна быть не менее: при однорядном расположении лифтов - при глубине кабины лифта до 1, 5 м - 2, 0 м, свыше 1, 5 до 2, 0 м - 2, 5 м, свыше 2, 0 м - 1, 3 глубины кабины лифта;

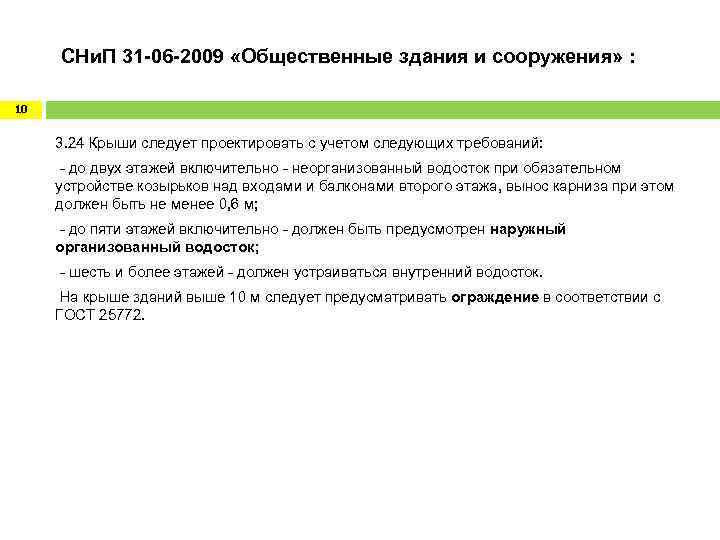

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 10 3. 24 Крыши следует проектировать с учетом следующих требований: - до двух этажей включительно - неорганизованный водосток при обязательном устройстве козырьков над входами и балконами второго этажа, вынос карниза при этом должен быть не менее 0, 6 м; - до пяти этажей включительно - должен быть предусмотрен наружный организованный водосток; - шесть и более этажей - должен устраиваться внутренний водосток. На крыше зданий выше 10 м следует предусматривать ограждение в соответствии с ГОСТ 25772.

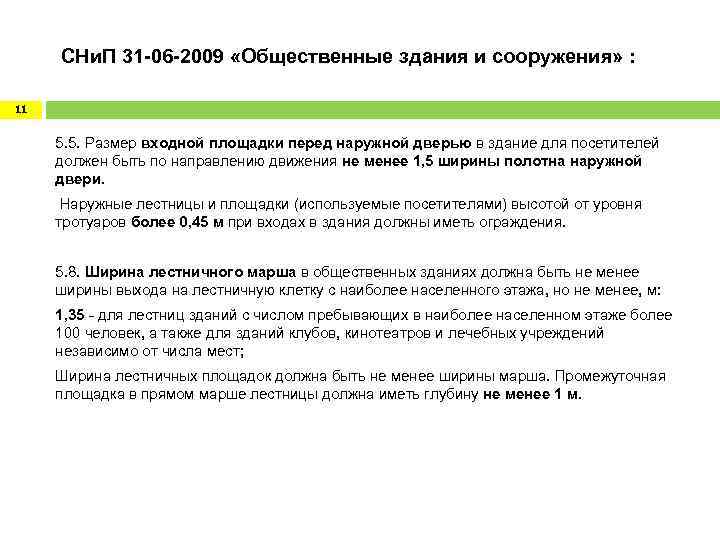

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 11 5. 5. Размер входной площадки перед наружной дверью в здание для посетителей должен быть по направлению движения не менее 1, 5 ширины полотна наружной двери. Наружные лестницы и площадки (используемые посетителями) высотой от уровня тротуаров более 0, 45 м при входах в здания должны иметь ограждения. 5. 8. Ширина лестничного марша в общественных зданиях должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее, м: 1, 35 - для лестниц зданий с числом пребывающих в наиболее населенном этаже более 100 человек, а также для зданий клубов, кинотеатров и лечебных учреждений независимо от числа мест; Ширина лестничных площадок должна быть не менее ширины марша. Промежуточная площадка в прямом марше лестницы должна иметь глубину не менее 1 м.

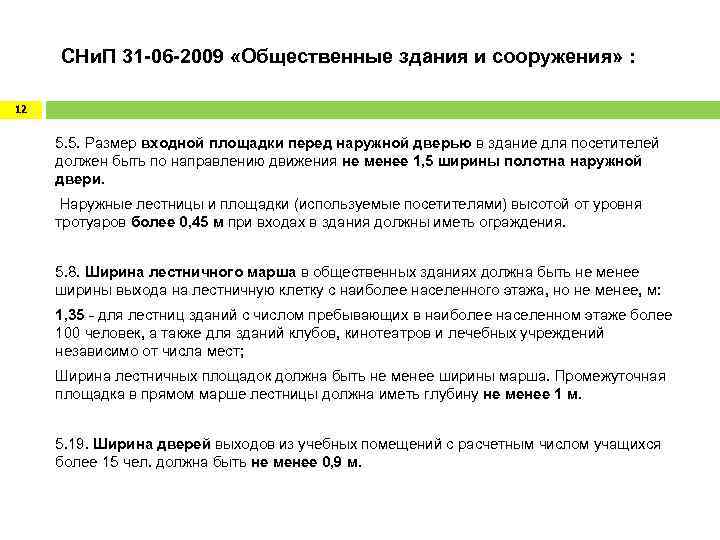

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 12 5. 5. Размер входной площадки перед наружной дверью в здание для посетителей должен быть по направлению движения не менее 1, 5 ширины полотна наружной двери. Наружные лестницы и площадки (используемые посетителями) высотой от уровня тротуаров более 0, 45 м при входах в здания должны иметь ограждения. 5. 8. Ширина лестничного марша в общественных зданиях должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее, м: 1, 35 - для лестниц зданий с числом пребывающих в наиболее населенном этаже более 100 человек, а также для зданий клубов, кинотеатров и лечебных учреждений независимо от числа мест; Ширина лестничных площадок должна быть не менее ширины марша. Промежуточная площадка в прямом марше лестницы должна иметь глубину не менее 1 м. 5. 19. Ширина дверей выходов из учебных помещений с расчетным числом учащихся более 15 чел. должна быть не менее 0, 9 м.

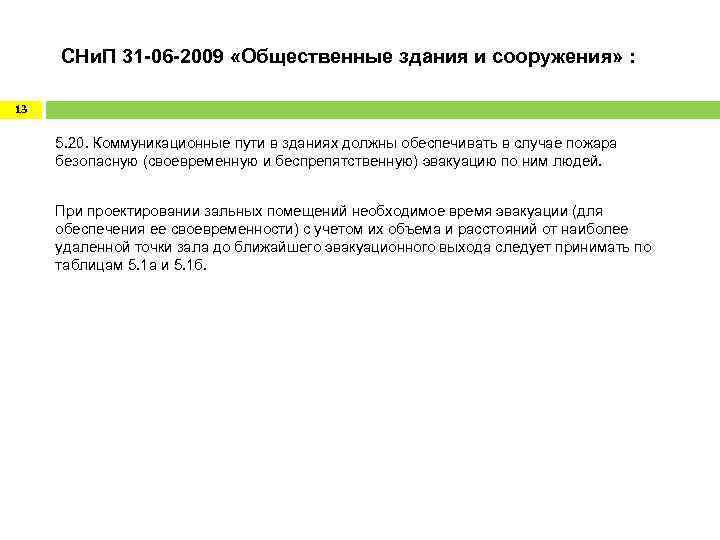

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 13 5. 20. Коммуникационные пути в зданиях должны обеспечивать в случае пожара безопасную (своевременную и беспрепятственную) эвакуацию по ним людей. При проектировании зальных помещений необходимое время эвакуации (для обеспечения ее своевременности) с учетом их объема и расстояний от наиболее удаленной точки зала до ближайшего эвакуационного выхода следует принимать по таблицам 5. 1 а и 5. 1 б.

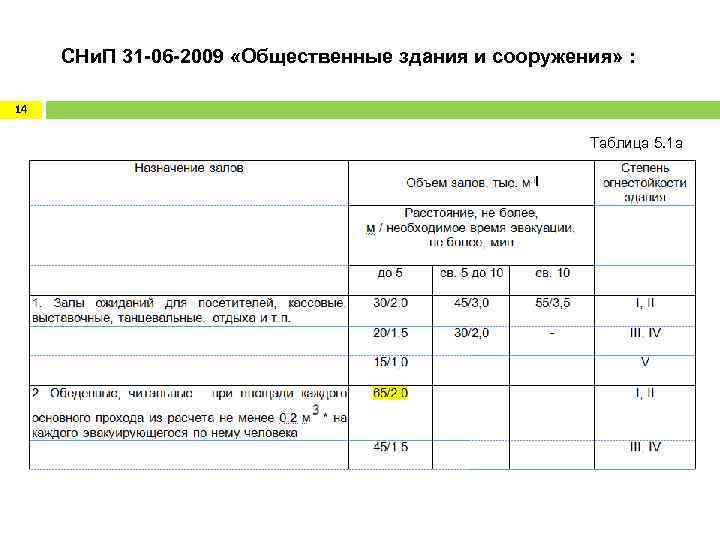

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 14 Таблица 5. 1 а

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 15 5. 21. Расстояние от дверей наиболее удаленных помещений общественных зданий, а в ДОУ - от выхода из групповой ячейки (кроме уборных, умывальных, курительных, душевых и других обслуживающих помещений) до выхода наружу, на лестничную клетку или на лестницу 3 -го типа должно быть не более указанного в таблице 5. 2. Расстояния, приведенные в таблице 5. 2, следует принимать для зданий: дошкольных образовательных учреждений - по графе 6; школ, учреждений начального, среднего и высшего профессионального образования - по графе 3; стационаров лечебных учреждений - по графе 5; гостиниц - по графе 4. Для остальных общественных зданий плотность людского потока в коридоре определяется по проекту.

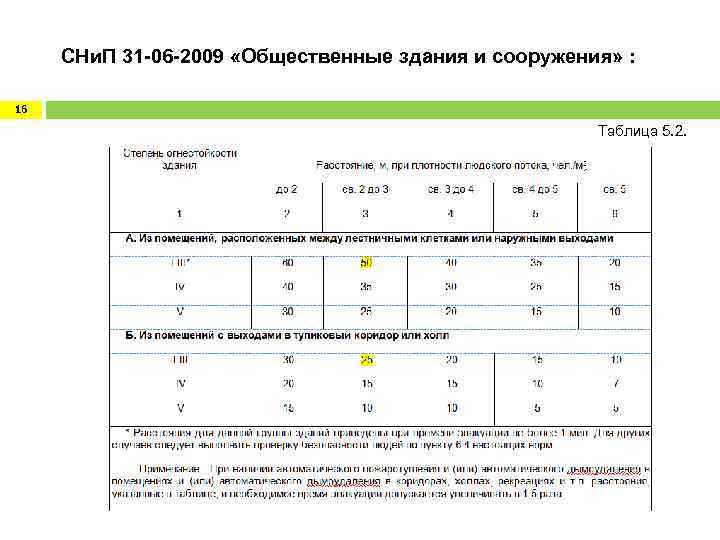

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 16 Таблица 5. 2.

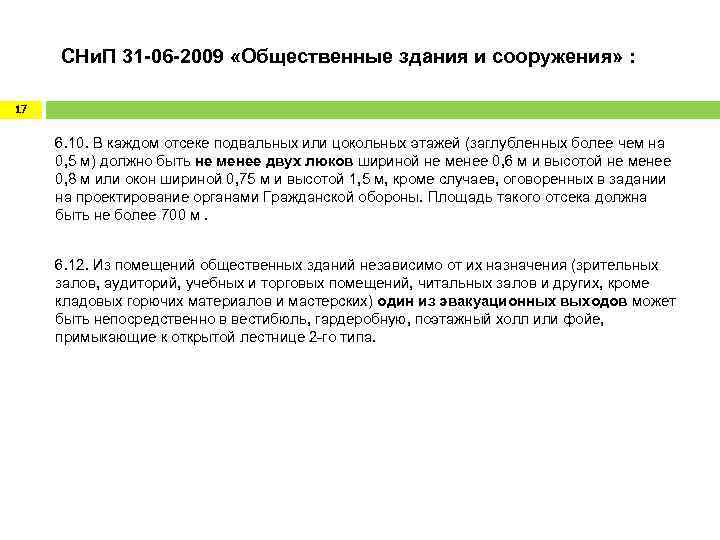

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 17 6. 10. В каждом отсеке подвальных или цокольных этажей (заглубленных более чем на 0, 5 м) должно быть не менее двух люков шириной не менее 0, 6 м и высотой не менее 0, 8 м или окон шириной 0, 75 м и высотой 1, 5 м, кроме случаев, оговоренных в задании на проектирование органами Гражданской обороны. Площадь такого отсека должна быть не более 700 м. 6. 12. Из помещений общественных зданий независимо от их назначения (зрительных залов, аудиторий, учебных и торговых помещений, читальных залов и других, кроме кладовых горючих материалов и мастерских) один из эвакуационных выходов может быть непосредственно в вестибюль, гардеробную, поэтажный холл или фойе, примыкающие к открытой лестнице 2 -го типа.

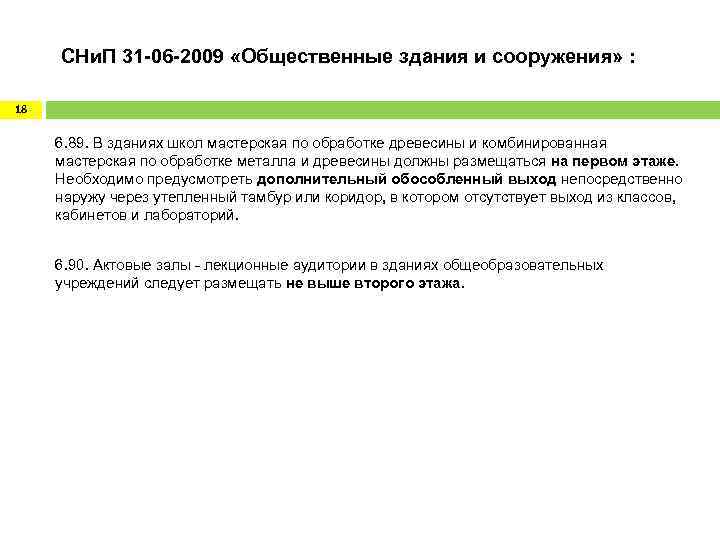

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 18 6. 89. В зданиях школ мастерская по обработке древесины и комбинированная мастерская по обработке металла и древесины должны размещаться на первом этаже. Необходимо предусмотреть дополнительный обособленный выход непосредственно наружу через утепленный тамбур или коридор, в котором отсутствует выход из классов, кабинетов и лабораторий. 6. 90. Актовые залы - лекционные аудитории в зданиях общеобразовательных учреждений следует размещать не выше второго этажа.

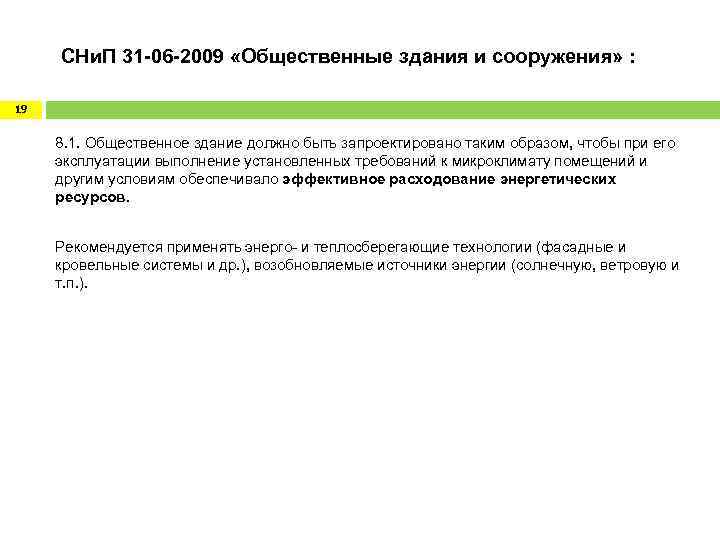

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 19 8. 1. Общественное здание должно быть запроектировано таким образом, чтобы при его эксплуатации выполнение установленных требований к микроклимату помещений и другим условиям обеспечивало эффективное расходование энергетических ресурсов. Рекомендуется применять энерго- и теплосберегающие технологии (фасадные и кровельные системы и др. ), возобновляемые источники энергии (солнечную, ветровую и т. п. ).

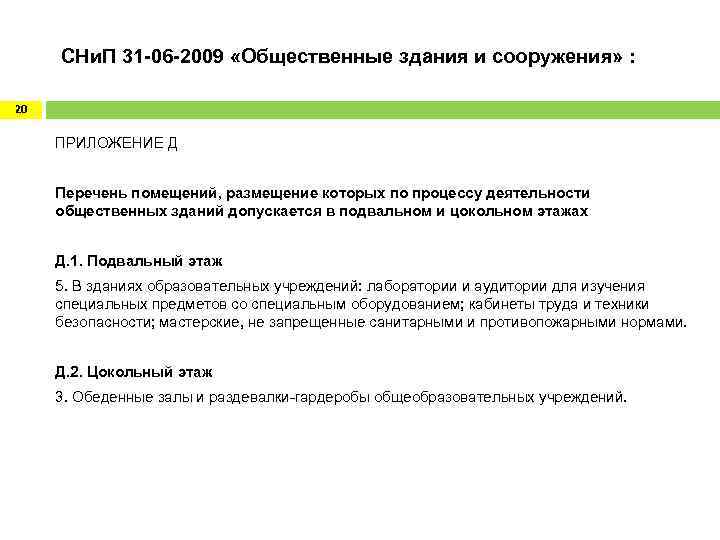

СНи. П 31 -06 -2009 «Общественные здания и сооружения» : 20 ПРИЛОЖЕНИЕ Д Перечень помещений, размещение которых по процессу деятельности общественных зданий допускается в подвальном и цокольном этажах Д. 1. Подвальный этаж 5. В зданиях образовательных учреждений: лаборатории и аудитории для изучения специальных предметов со специальным оборудованием; кабинеты труда и техники безопасности; мастерские, не запрещенные санитарными и противопожарными нормами. Д. 2. Цокольный этаж 3. Обеденные залы и раздевалки-гардеробы общеобразовательных учреждений.

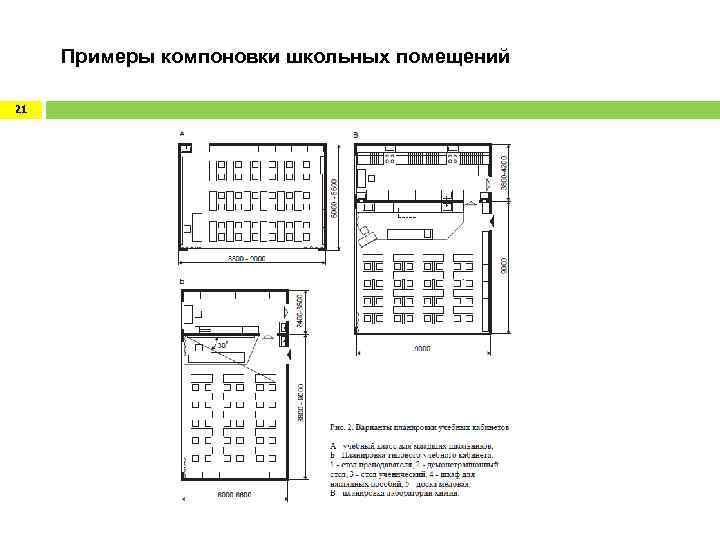

Примеры компоновки школьных помещений 21

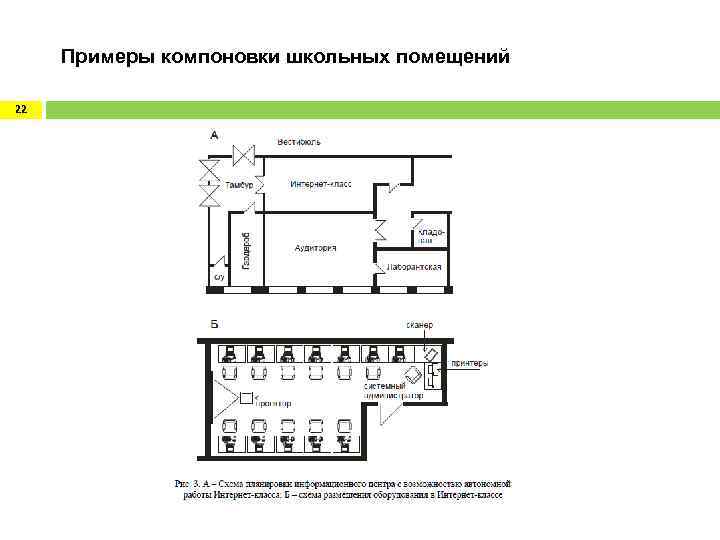

Примеры компоновки школьных помещений 22

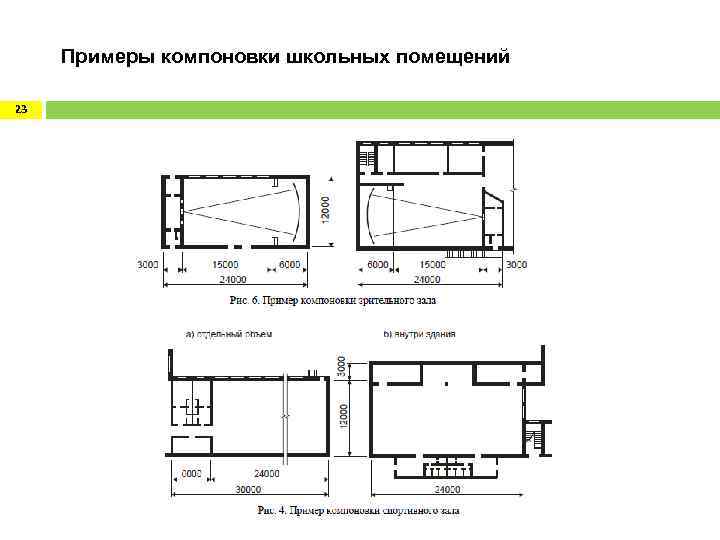

Примеры компоновки школьных помещений 23

Примеры компоновки школьных помещений 24

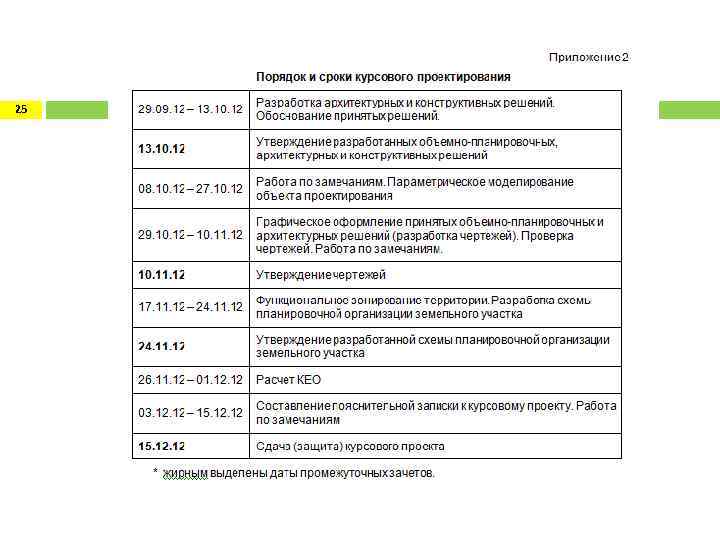

25

План работы над первым этапом проекта 26 1. Адрес строительства * Фото лучше сделать сейчас 2. Композиция здания ** (и см. след. слайд) 2. Планировочный размеры 3. Объемно-планировочные решения в соответствии с действующими нормативными документами (см. лекции) и их функциональная взаимосвязь 3. 1 Противопожарные требования 3. 2 Требования к естественному освещению 3 или 4. Архитектурные решения ** Пособие к МГСН 4. 06 -96. Общеобразовательные учреждения 9. ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ЗДАНИЙ Г. Комплексное решение универсальности здания

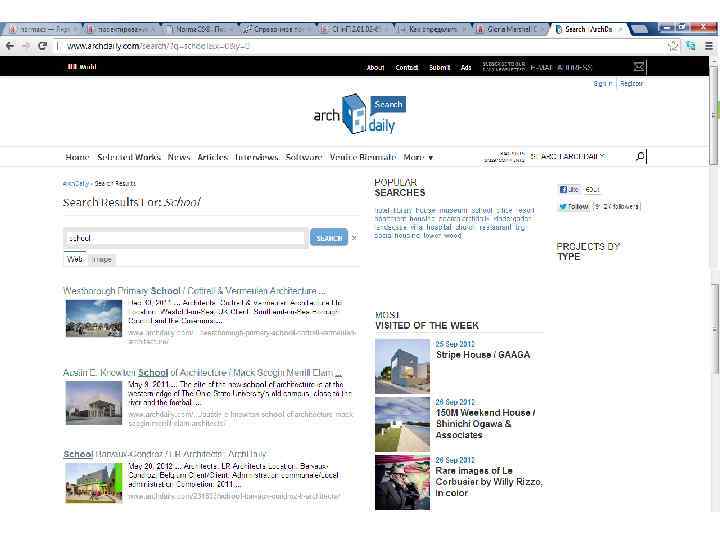

27

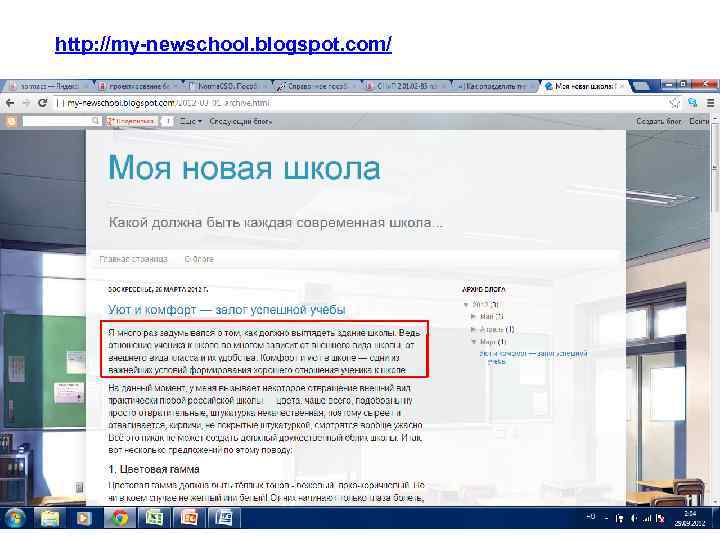

http: //my-newschool. blogspot. com/ 28
