2017 часть 2 – СТРУКТУРА КАК АРХИТЕКТУРА Москва, 2017 Московский Информационнотехнологический Университет –Московский Архитектурностроительный Университет (МИТУ-МАСИ) совместно с Московским Государственным Университетом Геодезии и Картографии (МИИГАи. К) Created by Starshinova Ekaterina Мастер-класс «АРХИТЕКТУРНЫЕ КОНСТРУКЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ»

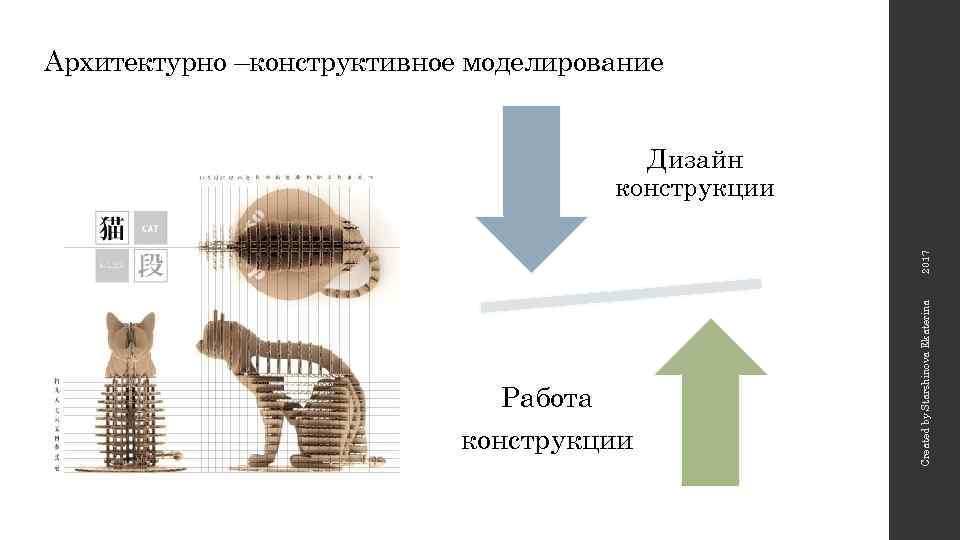

Архитектурно –конструктивное моделирование Работа конструкции Created by Starshinova Ekaterina 2017 Дизайн конструкции

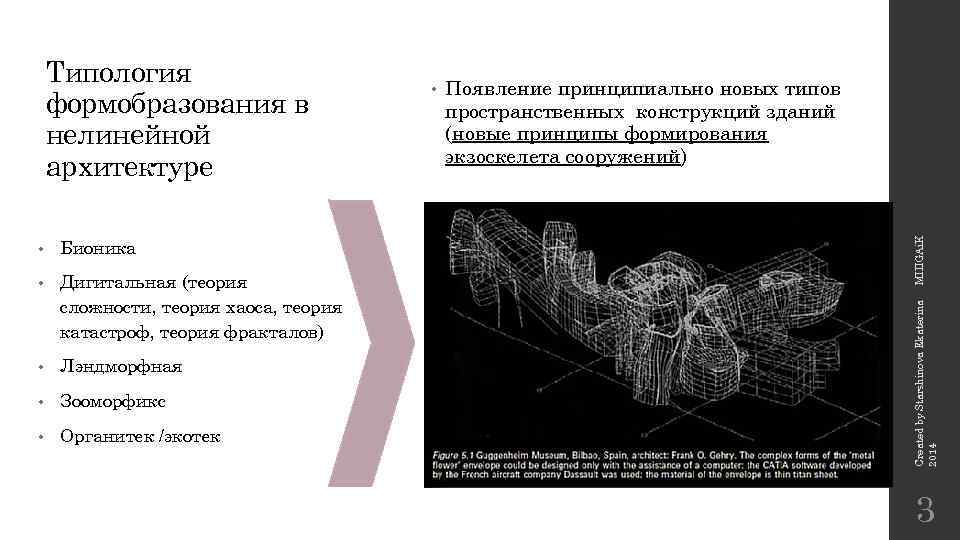

Бионика • Дигитальная (теория сложности, теория хаоса, теория катастроф, теория фракталов) • Лэндморфная • Зооморфикс • Органитек /экотек Появление принципиально новых типов пространственных конструкций зданий (новые принципы формирования экзоскелета сооружений) MIIIGAi. K • • Created by Starshinova Ekaterina 2014 Типология формобразования в нелинейной архитектуре 3

MIIIGAi. K Трансформация архитектурноконструктивных решений во времени Линейная стержневая структура Created by Starshinova Ekaterina 2014 Стоечно-балочная система Купольно-стержневая система Арочная система «структурно-оболочковая» нелинейная система 4

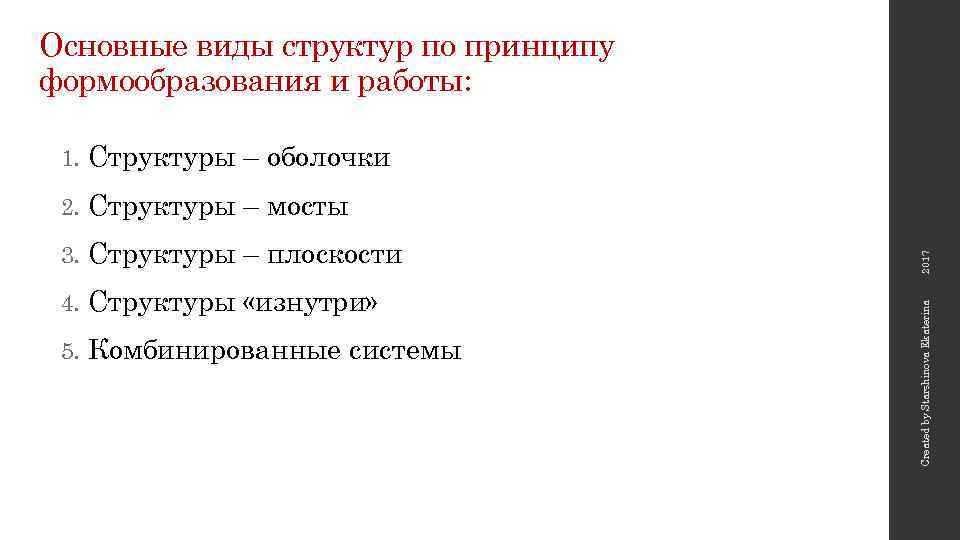

Основные виды структур по принципу формообразования и работы: 2. Структуры – мосты 3. Структуры – плоскости 4. Структуры «изнутри» 5. Комбинированные системы 2017 Структуры – оболочки Created by Starshinova Ekaterina 1.

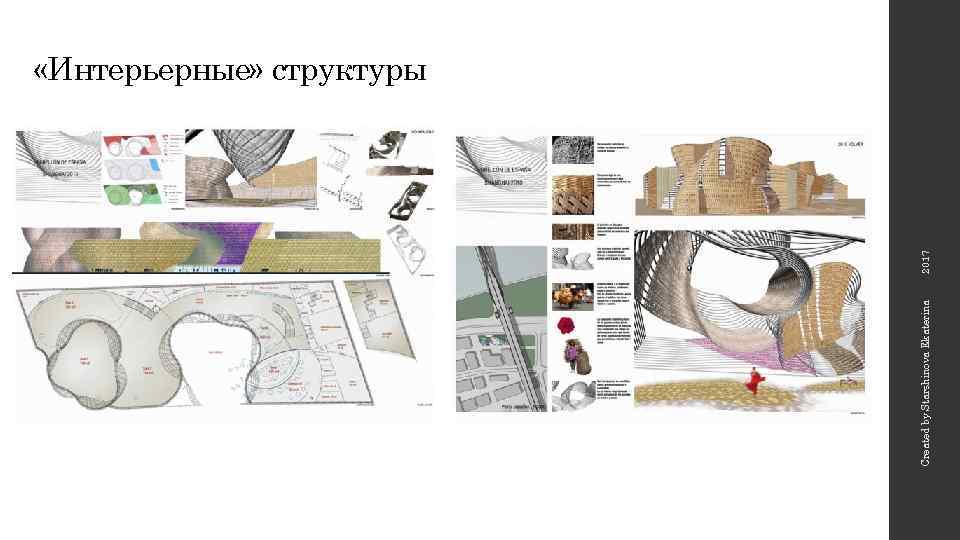

Created by Starshinova Ekaterina 2017 «Интерьерные» структуры

Created by Starshinova Ekaterina 2017 Структура-оболочка на основе рамных элементов

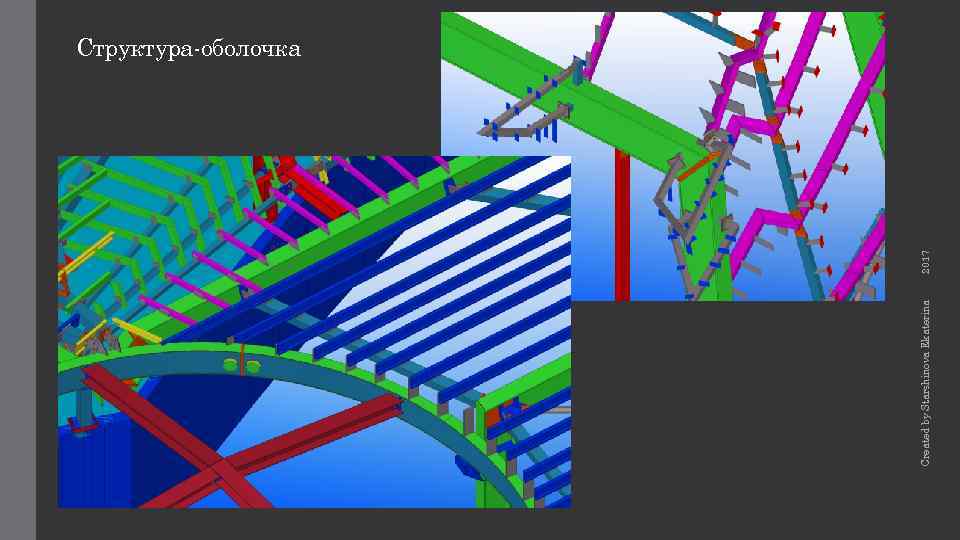

Created by Starshinova Ekaterina 2017 Структура-оболочка

Структура-оболочка на основе криволинейных ферм 10

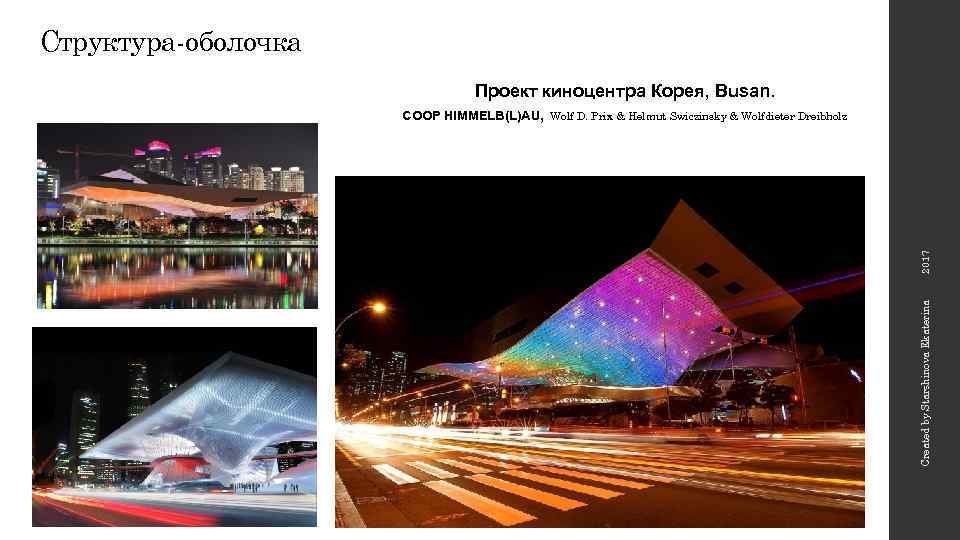

Структура-оболочка Created by Starshinova Ekaterina 2017 Проект киноцентра Корея, Busan. COOP HIMMELB(L)AU, Wolf D. Prix & Helmut Swiczinsky & Wolfdieter Dreibholz

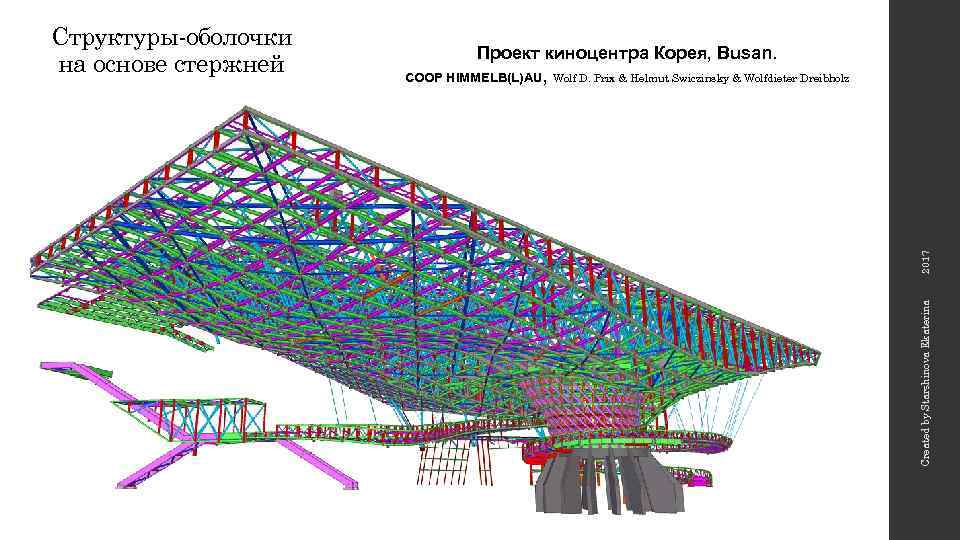

2017 Проект киноцентра Корея, Busan. COOP HIMMELB(L)AU, Wolf D. Prix & Helmut Swiczinsky & Wolfdieter Dreibholz Created by Starshinova Ekaterina Структуры-оболочки на основе стержней

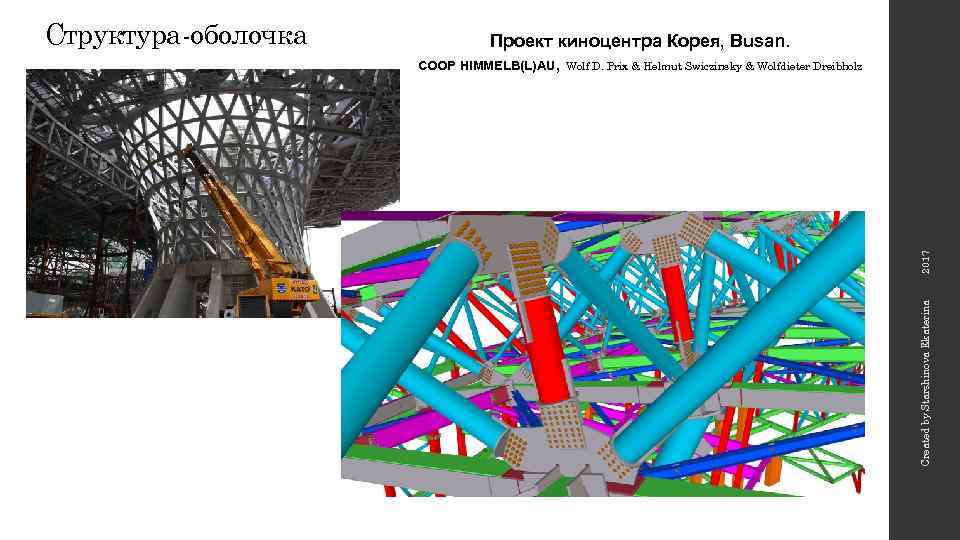

2017 Проект киноцентра Корея, Busan. COOP HIMMELB(L)AU, Wolf D. Prix & Helmut Swiczinsky & Wolfdieter Dreibholz Created by Starshinova Ekaterina Структура-оболочка

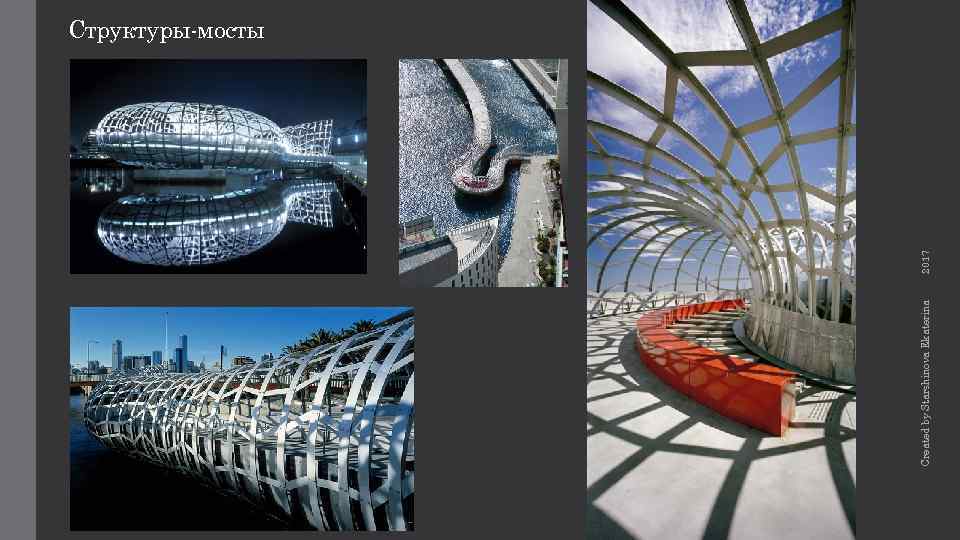

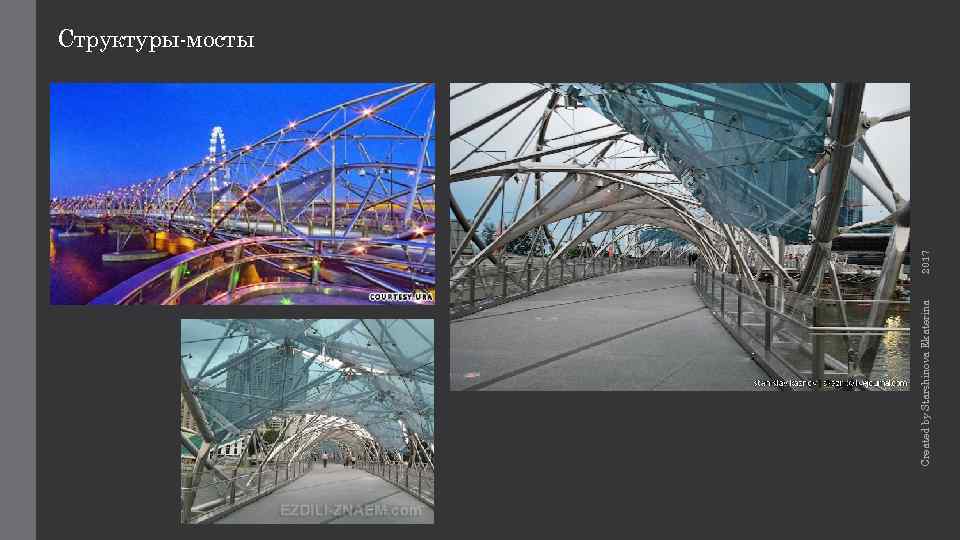

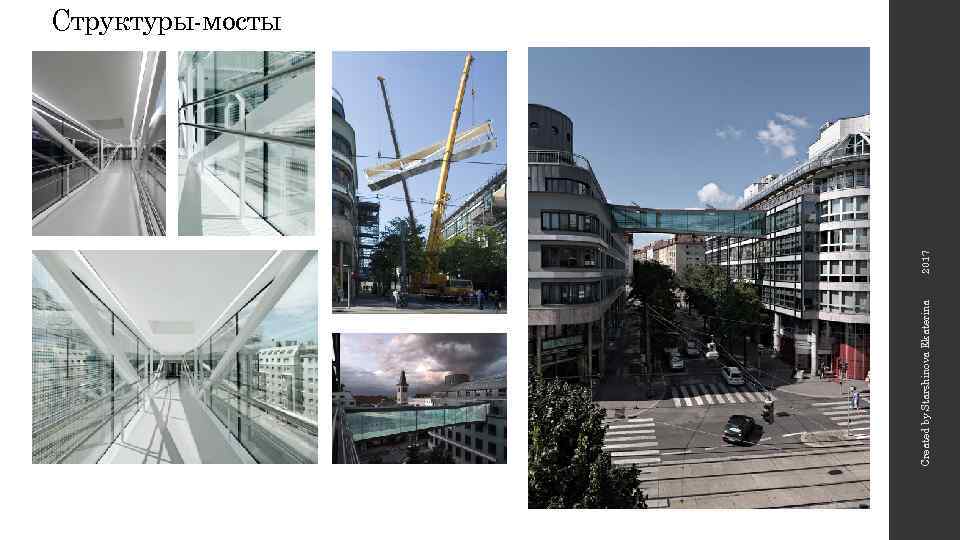

Created by Starshinova Ekaterina 2017 Структуры-мосты

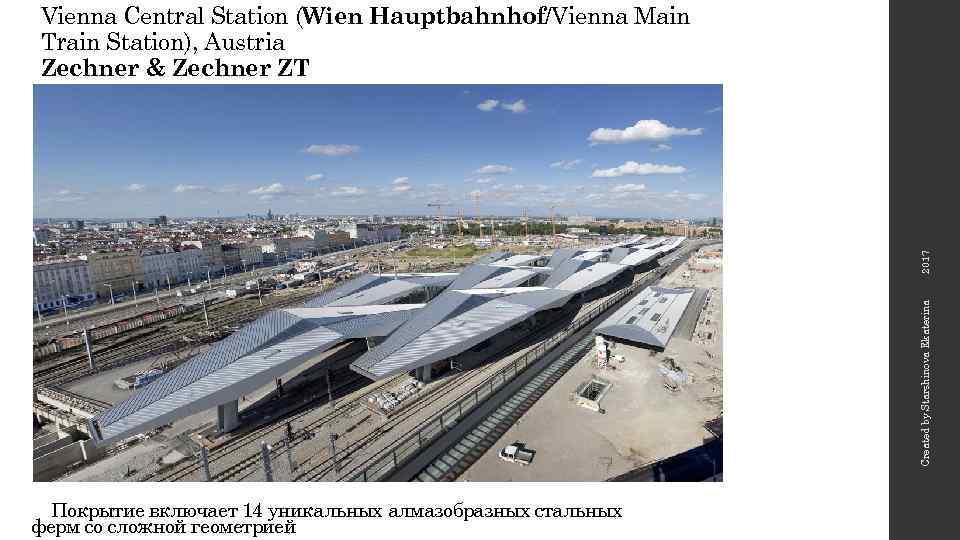

Created by Starshinova Ekaterina 2017 Vienna Central Station (Wien Hauptbahnhof/Vienna Main Train Station), Austria Zechner & Zechner ZT Покрытие включает 14 уникальных алмазобразных стальных ферм со сложной геометрией

2017 Vienna Central Station (Wien Hauptbahnhof/Vienna Main Train Station), Austria Zechner & Zechner ZT Created by Starshinova Ekaterina Несущие конструкции покрытия

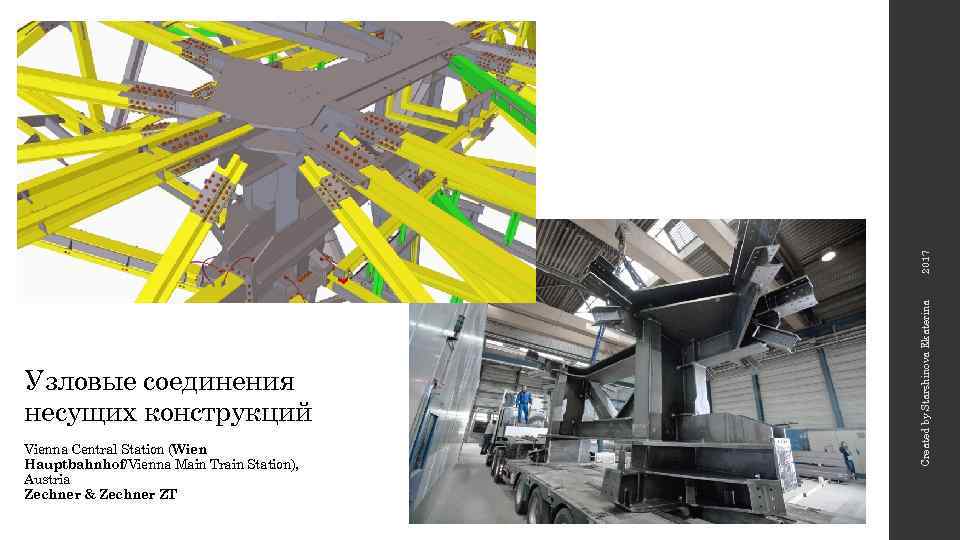

2017 Vienna Central Station (Wien Hauptbahnhof/Vienna Main Train Station), Austria Zechner & Zechner ZT Created by Starshinova Ekaterina Узловые соединения несущих конструкций

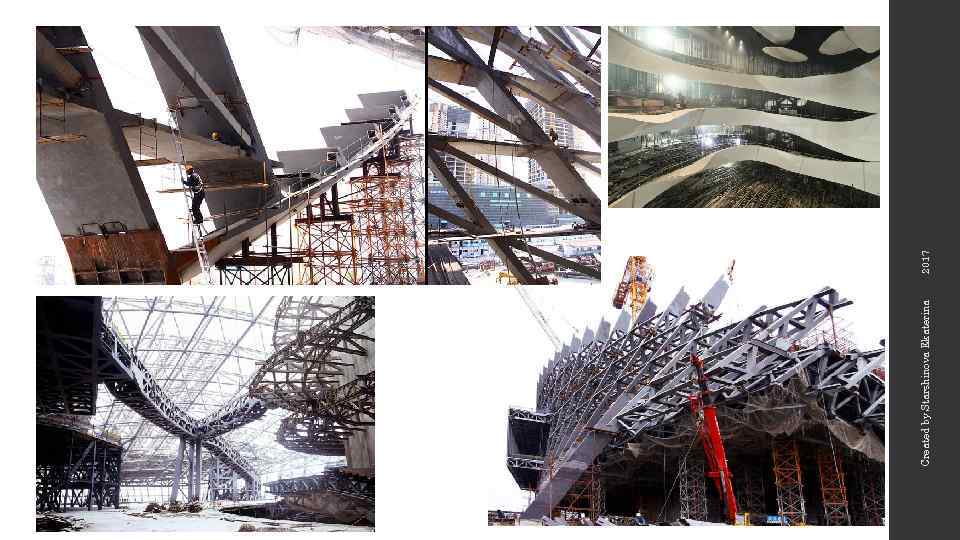

Created by Starshinova Ekaterina 2017

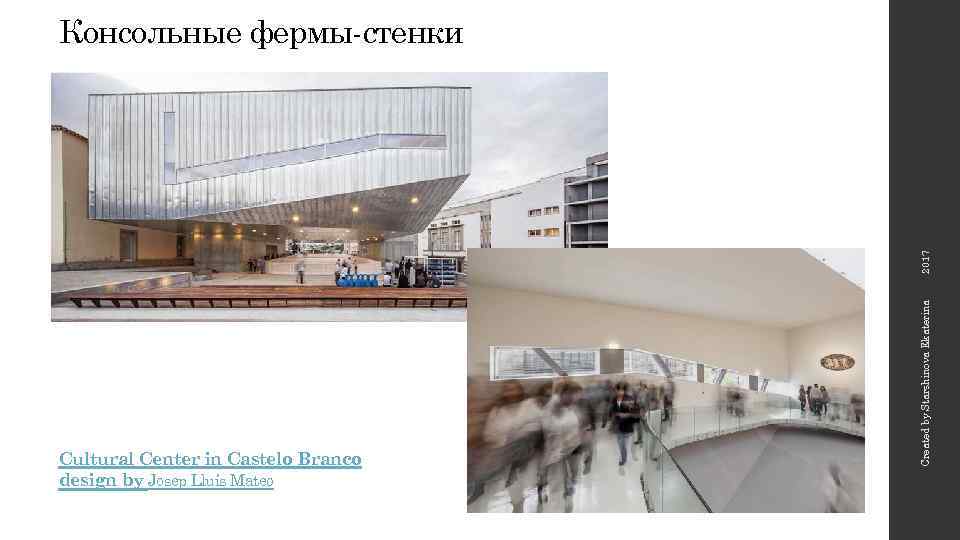

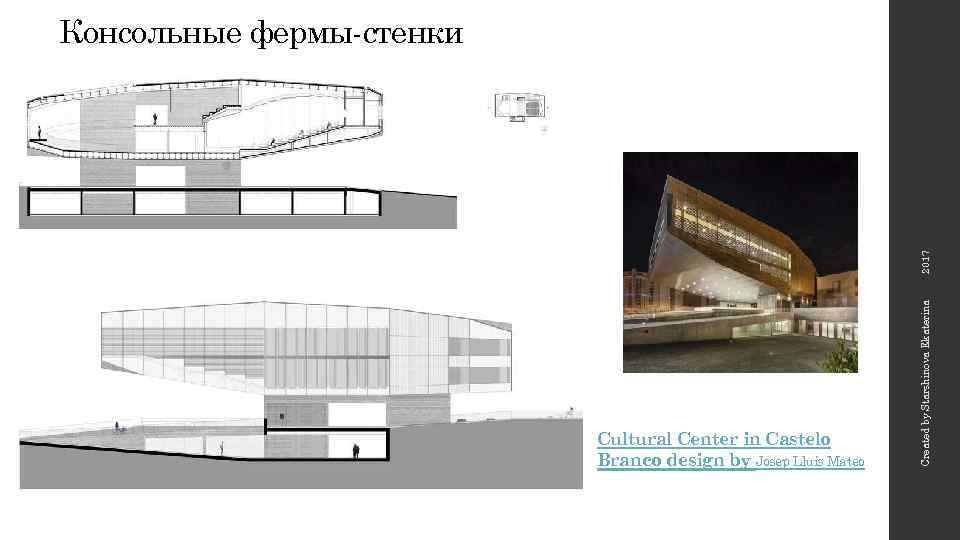

Cultural Center in Castelo Branco design by Josep Lluís Mateo Created by Starshinova Ekaterina 2017 Консольные фермы-стенки

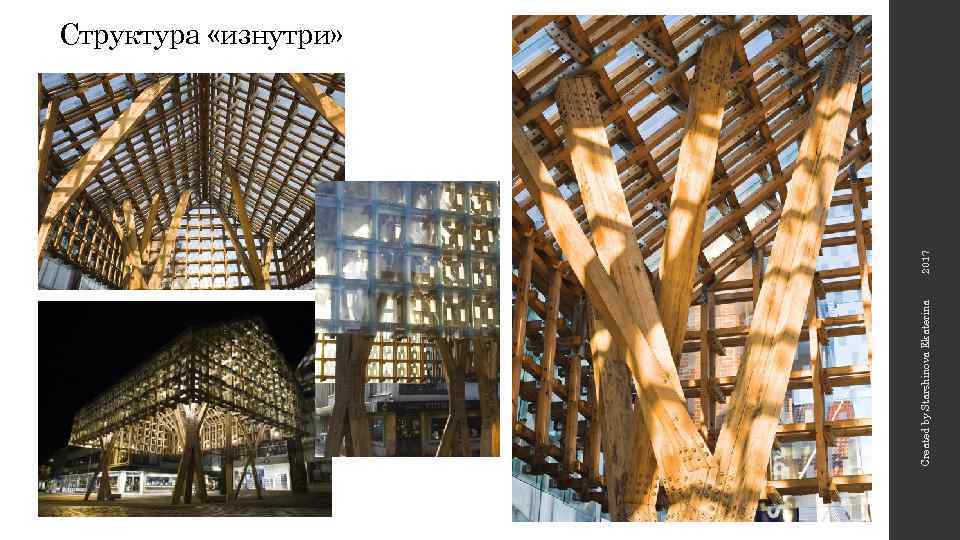

Created by Starshinova Ekaterina 2017 Структура «изнутри»

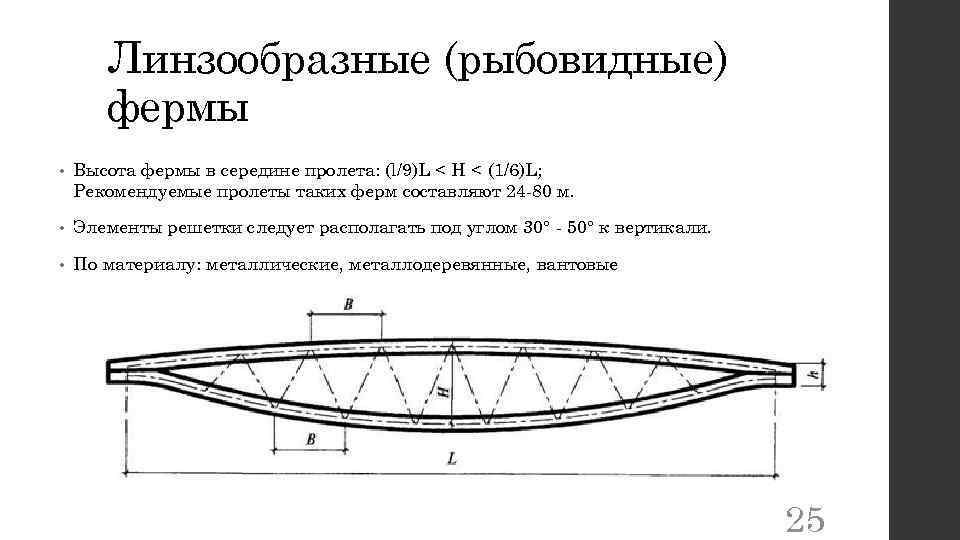

Линзообразные (рыбовидные) фермы • Высота фермы в середине пролета: (l/9)L < Н < (1/6)L; Рекомендуемые пролеты таких ферм составляют 24 -80 м. • Элементы решетки следует располагать под углом 30° - 50° к вертикали. • По материалу: металлические, металлодеревянные, вантовые 25

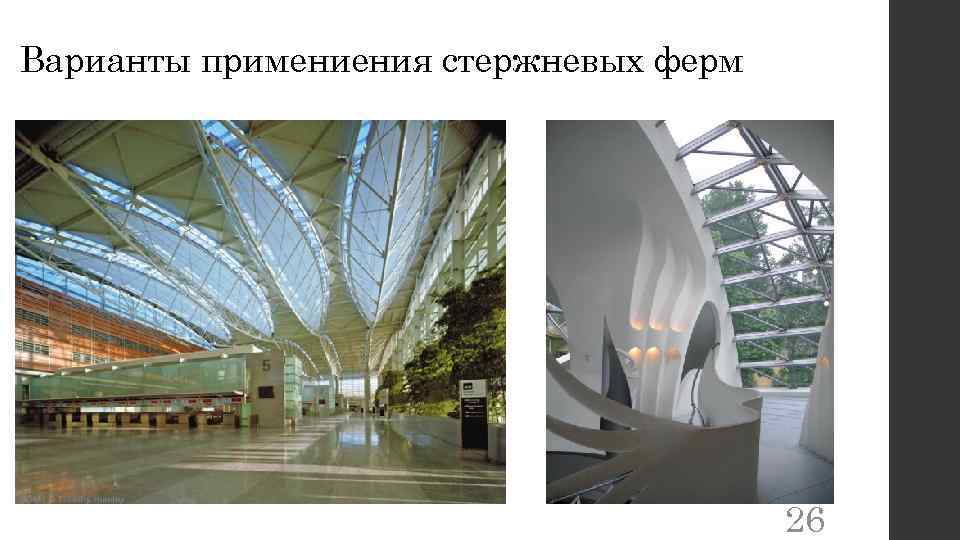

Варианты примениения стержневых ферм 26

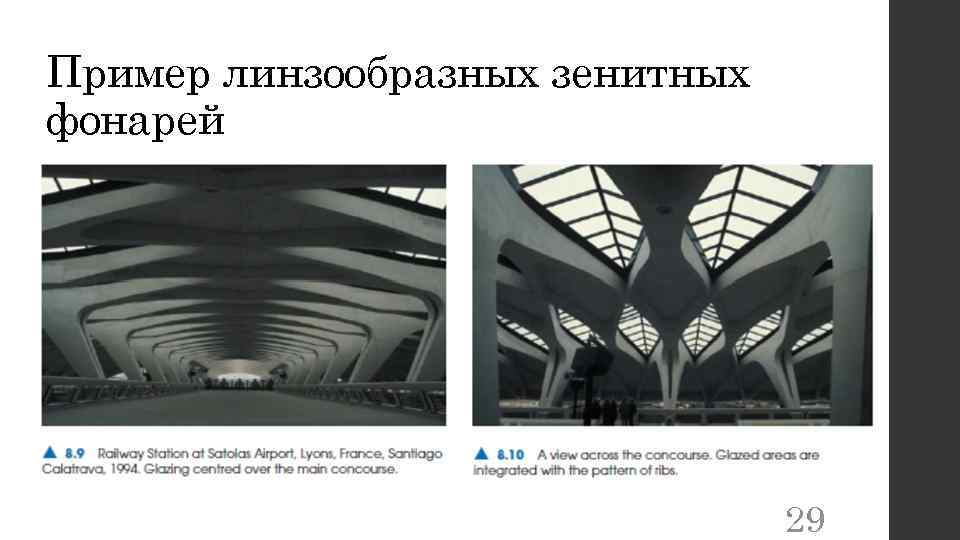

Пример линзообразных зенитных фонарей 29

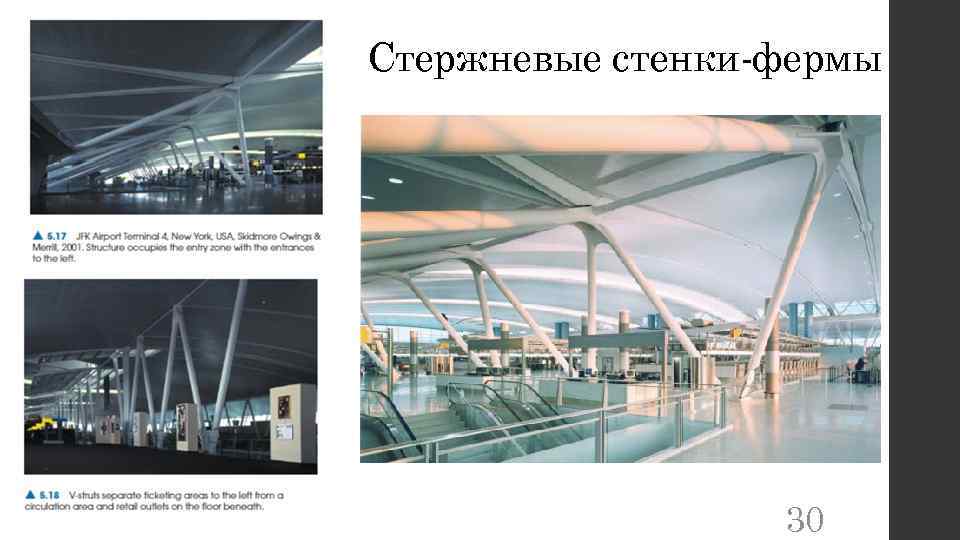

Стержневые стенки-фермы 30

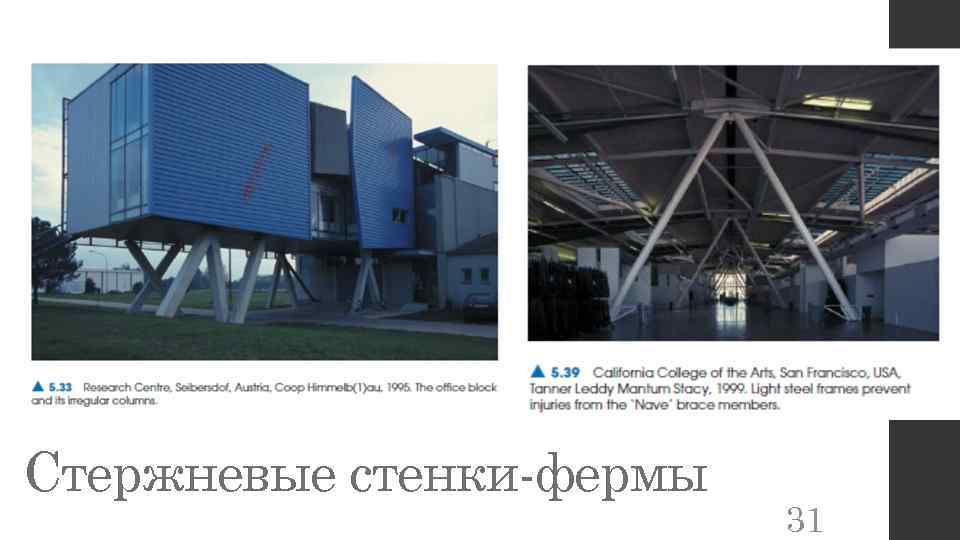

Стержневые стенки-фермы 31

Консоли 32

Консоли 33

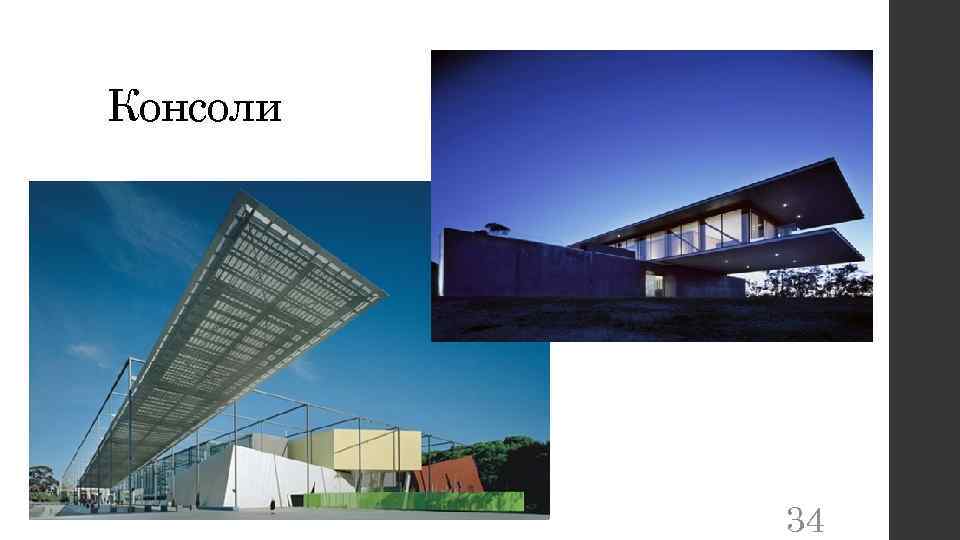

Консоли 34

Created by Starshinova Ekaterina 2017 Спасибо за внимание!
