© 2011 Bentley Systems, Incorporated Bentley BIM: AECOsim Building Designer
МОСТЫ ЗДАНИЯ КАДАСТР И ЗЕМЛЯ ЭНЕРГЕТИЧЕСКИЕ СЕТИ ЗАВОДЫ МЕТАЛЛУРГИЯ И ГОРНОЕ ДЕЛО ЖЕЛЕЗНЫЕ ДОРОГИ ВОДНОЕ ХОЗЯЙСТВО 2 | WWW. BENTLEY. COM КАМПУСЫ НЕФТЕГАЗОВЫЕ ПРЕДПРИЯТИЯ © 2011 Bentley Systems, Incorporated Интегрированные решения Bentley КОММУНИКАЦИИ ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ
МОСТЫ ЗДАНИЯ КАДАСТР И ЗЕМЛЯ ЭНЕРГЕТИЧЕСКИЕ СЕТИ ЗАВОДЫ МЕТАЛЛУРГИЯ И ГОРНОЕ ДЕЛО ЖЕЛЕЗНЫЕ ДОРОГИ ВОДНОЕ ХОЗЯЙСТВО 3 | WWW. BENTLEY. COM КАМПУСЫ НЕФТЕГАЗОВЫЕ ПРЕДПРИЯТИЯ © 2011 Bentley Systems, Incorporated Интегрированные решения Bentley КОММУНИКАЦИИ ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ
Представляет высокоэффективные здания через междисциплинарное строительное проектирование, расчет, симуляцию, и выскококачественную и рабочую документацию © 2011 Bentley Systems, Incorporated Семейство продуктов AECOsim Energy Simulator Моделирование и расчет энергосберегающих зданий Инженерные системы Электрика Архитектура Конструкции AECOsim Building Designer Междисциплинарное информационное 4 | WWW. BENTLEY. COM моделирование зданий AECOsim Compliance Manager ПО для сертификации зданий по стандарту LEED
5 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer
• Стены, окна, двери, перекрытия, помещения… • Автоматизированное получение чертежей и спецификаций • Интерфейс, отображающий важную информацию непосредственно в процессе работы в продукте • Группы данных (Data. Groups) • Динамические виды • Проводник проектов • Поддержка 3 D PDF & Google Earth™ • Интеграция с системами моделирования «зеленых» зданий 6 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Architectural
• Быстрое моделирование и расчет • Соблюдение региональных норм • Отчеты, ведомости, спецификации Преимущества • Физическая и аналитическая модель • Интеграция с конструкторскими и расчетными программами (STAAD. Pro, Bentley Pro. Steel) • Поддержка форматов обмена данными CIS/2, SDNF, IFC для производства конструкций Конструирование • Bentley Pro. Structures 7 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Structural Нужды пользователя
8 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Structural
• Кабельные лотки, провод, перфолотки, шина • Схема – расчеты длины • Кабельные трассы – расчеты заполнения • Ведомости – шкафы, схема, освещение, устройства • План освещения и схемы • Визуализация • Оценка размеров систем и спецификации 9 | WWW. BENTLEY. COM • Диспетчер кабелей – проектирование схем • Схемы – пожарная сигнализация, охранная сигнализация, распределительная • Интеграция с расчетными модулями– EDSA (US NEC/ANSI/IEEE), AMTECH Pro. Design (BS 7671), elco. Power (DIN/VDE) • Интеграция с решениями для расчета освещения – Lumen Designer, DIALux, © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Electrical
• Динамическая прокладка труб и изменение размеров • Пожарный водопровод, водопровод и канализация • Наклонные системы • construction fabrication • Рамзещение элементов с учетом контекста Прокладка циркуляционных труб, размещение устройств 10 | WWW. BENTLEY. COM • Каталоги производителей – Propress, Lindab, Victaulic, Nibco • Экспорт в ПО для производства систем CAM-Duct PM 2000 • Экспорт в gb. XML для расчета integrating with Green Building Studio, Ecotect, Trane’s TRACE 700, EDSL TAS, e. Quest, DOE-2, IES, Energy. Plus and Carrier HAP © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Mechanical

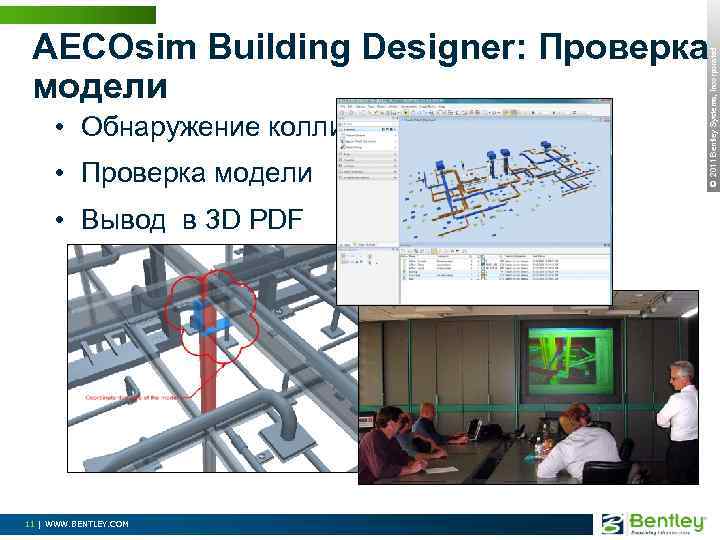

• Обнаружение коллизий • Проверка модели • Вывод в 3 D PDF 11 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Проверка модели
• Фотореалистичные изображения и анимация 12 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Визуализация
Стили отображения позволяют представлять одну и ту же модель по-разному в зависимости от потребностей. 13 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Визуализа
Модель и чертеж извлекаются из гипермоделей, они сообщают различную информацию и с разной степенью детализации, но имеют общий контекст. 14 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Гипермодели
• Генератор теней создает геометрию, которую отображает границы теней от солнечного света в данное время. • Калькулятор инсоляции (Insolation Calculator) производит расчет солнечной радиации и анализ затенения в пределах определенного пользователем 15 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Building Designer: Анализ затенения
Энергетический анализ 16 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Влияние солнца, внутренний нагрев/охлаждение, оценка размеров оборудования, эксплуатационные воздействия
• Самостоятельный продукт © 2011 Bentley Systems, Incorporated AECOsim Energy Simulator © 2011 Bentley Systems, Incorporated • Легкий в использовании графический интерфейс • Создан с учетом пожеланий сотен компаний-пользовател продуктов для энергетического анализа зданий 33 | WWW. BENTLEY. COM
© 2011 Bentley Systems, Incorporated – Визуализация модели на стадии анализа – Малые зазоры, создание этажей (добавление перекрытий) для создания замкнутой геометрии, необходимой для расчета 11 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Аналитическая модель помещений
Модель AECOsim Building Designer Результаты анализа © 2011 Bentley Systems, Incorporated Аналитическая модель помещений 12 | WWW. BENTLEY. COM Помещения/зоны Экспорт gb. XML Энергетическая модель © 2011 Bentley Systems, Incorporated Анализ энергозатрат на основе BIM-модели
• Создание энергетической модели – 2 D (dgn, dwg, dxf) – удобные инструменты для быстрого и точного создания – 3 D (BIM) – импорт gbxml © 2011 Bentley Systems, Incorporated • Детальный анализ – Детальный менеджер данных (климатические данные, ведомости, помещения…) – Установка сложных и настраиваемых систем отполения, вентиляции и кондиционирования • Соответствие стандартам и сертификация 5 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated AECOsim Energy Simulator - Преимущества
© 2011 Bentley Systems, Incorporated AECOsim Energy Analysis: Детальный анализ 13 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated
© 2011 Bentley Systems, Incorporated 16 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Каталог материалов
© 2011 Bentley Systems, Incorporated 15 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Реальные климатические данные
© 2011 Bentley Systems, Incorporated 18 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Внешнее затенение и выступы
© 2011 Bentley Systems, Incorporated 19 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Отопление, вентиляция, кондиционирование
© 2011 Bentley Systems, Incorporated 21 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Типы микроклимата / Годовые ведомости
© 2011 Bentley Systems, Incorporated 30 | WWW. BENTLEY. COM © 2011 Bentley Systems, Incorporated Анализ энергетических показателей
Трудозатраты / Эффект © 2011 Bentley Systems, Incorporated Решения Bentley меняют привычный порядок Способность воздействовать на стоимость и функциональные возможности Стоимость изменений в процессе проектирования Традиционный процесс проектирования Предпочтительный процесс проектирования 28 | WWW. BENTLEY. COM Время Предпроект Эскизный проект Разработка ПД Разработка РД Поставка материалов Строительство Эксплуатация
© 2011 Bentley Systems, Incorporated Спасибо за внимание!
