2009 г. Виртуальный лабораторный практикум по курсу “Механика жидкости и газа” Преподаватель: С. Чекрыжов Подготовила: А. Клычева
Панель со списком виртуальных работ по механике жидкости гидравлике Виртуальная лабораторная работа Теоретическая и методическая часть Тестирование и допуск к выполнению работы Выполнение виртуальной работы Обработка данных и подготовка отчёта
Лабораторный практикум по механике жидкости (гидравлика) Ш Лабораторная работа № 7. “Определение режима движения жидкости” Ш Лабораторная работа № 8. “Определение зависимости между гидравлическим уклоном и средней скоростью при турбулентном движении воды” Ш Лабораторная работа № 9. “Исследование процесса истечения через малое круглое отверстие и внешний цилиндрический насадок” Ш Лабораторная работа № 10. “Определение коэффициентов расхода дроссельного прибора (диафрагмы) и водомера Вентури”
Лабораторная работа № 7. “Определение режима движения жидкости” Ш При течении жидкости возможны два режима движения: ь ламинарный и турбулентный. Ш Наличие того или иного режима определяеться соотношением сил, действующих в движущейся жидкости: ь сил инерции ь сил внутреннего трения (вязкости). Ш Если в потоке преобладают силы внутреннего трения, то устанавливается ламинарный режим.

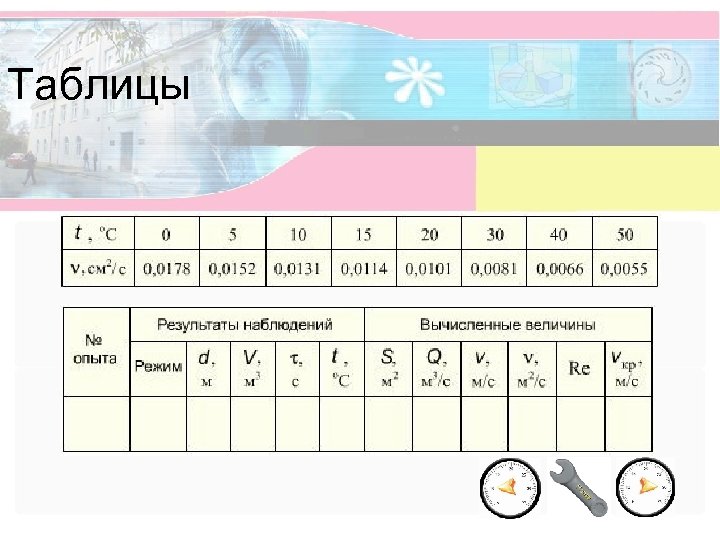

Таблицы

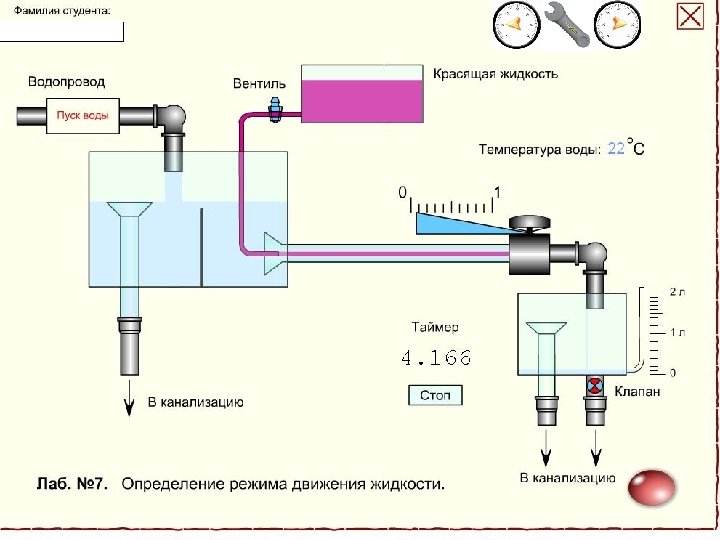

Исходное состояние установки

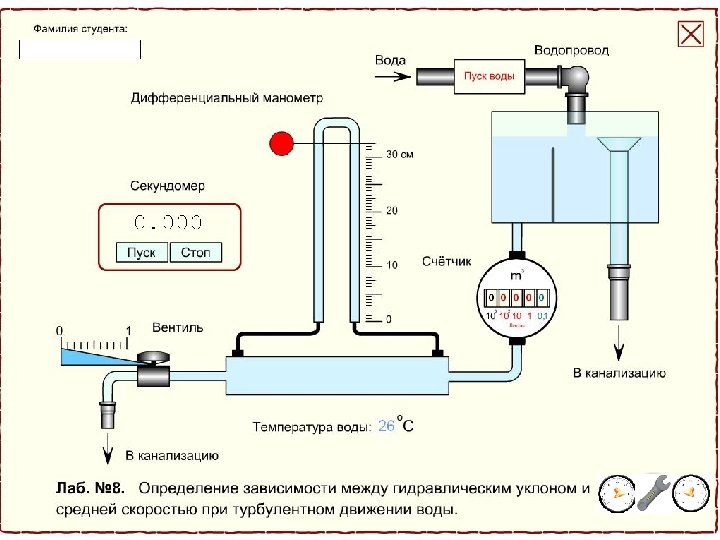

Лабораторная работа № 8. “Определение зависимости между гидравлическим уклоном и средней скоростью при турбулентном движении воды ” Ш Определение режима движения (расчет числа Рейнольдса). Ш Установление зависимости гидравлического уклона от скорости: ь ь построение графической зависимости lgi = f(lgv) определение коэффициентов m и b аналитически и графически.

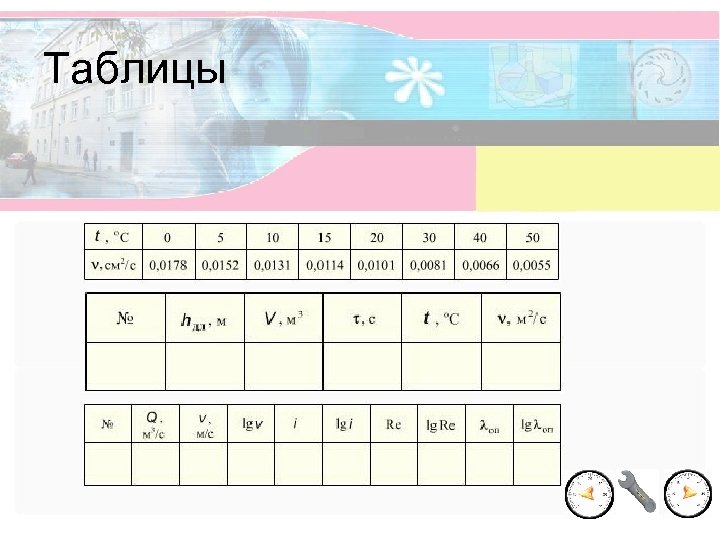

Таблицы
Лабораторная работа № 9. “Исследование процесса истечения через малое круглое отверстие и внешний цилиндрический насадок” Ш Определение коэффициента сжатия, скорости, расхода и сопротивления при истечении через отверстие и насадок. Ш Расчет значения вакуума в зоне отжима при истечении через насадок.

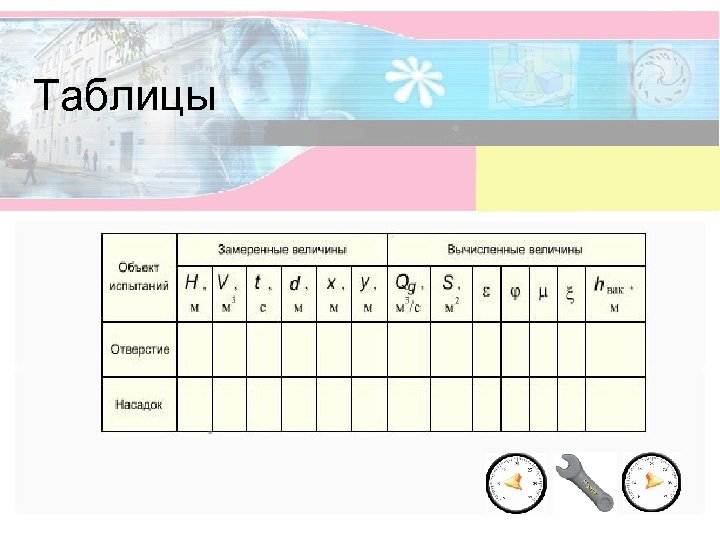

Таблицы

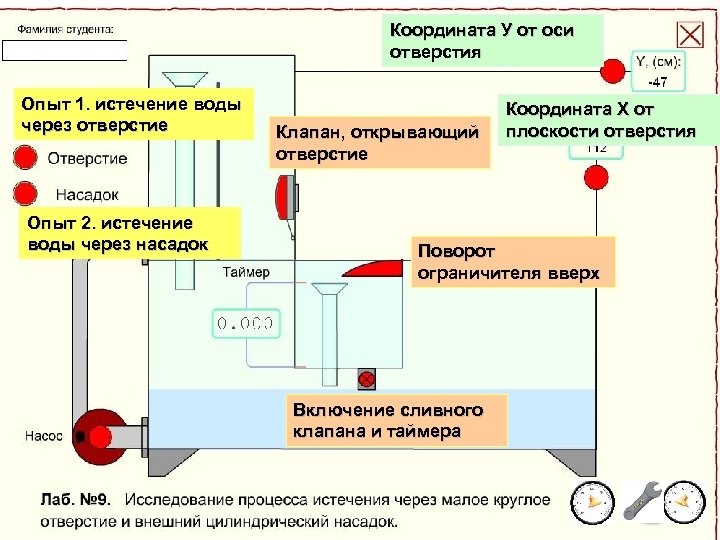

Координата У от оси отверстия Исходное состояние установки Опыт 1. истечение воды через отверстие Опыт 2. истечение воды через насадок Клапан, открывающий отверстие Координата Х от плоскости отверстия Поворот ограничителя вверх Включение сливного клапана и таймера

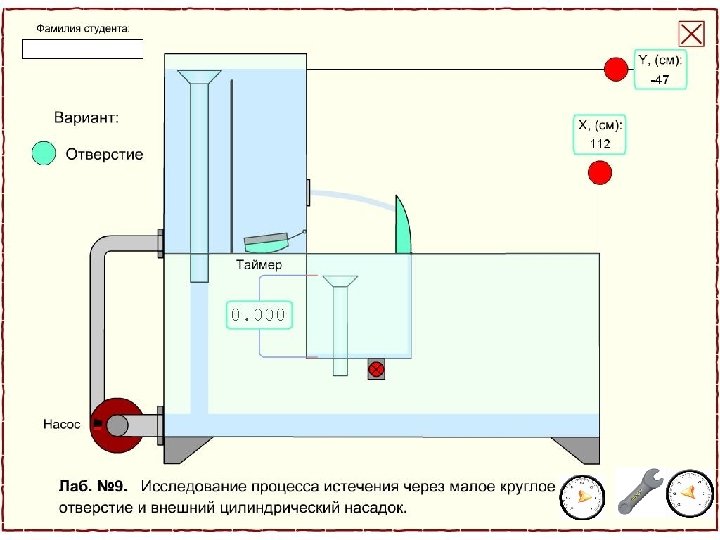

Измерение координат Х и У произвольной точки струи в опыте с отверстием

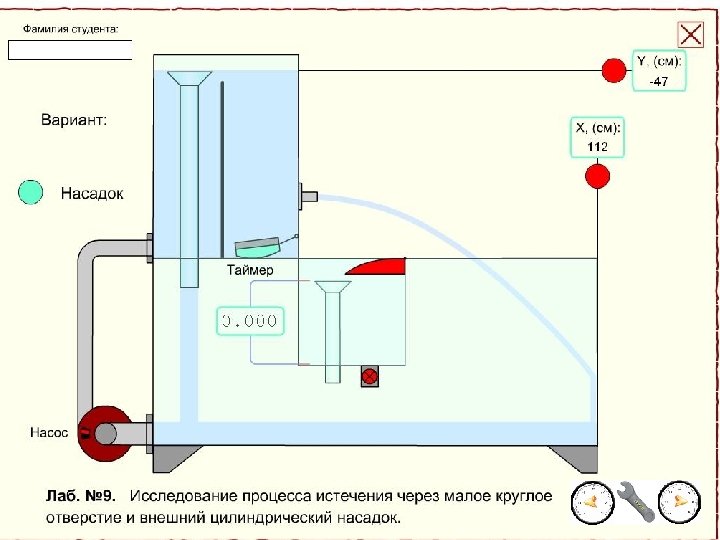

Вариант опыта с насадкой

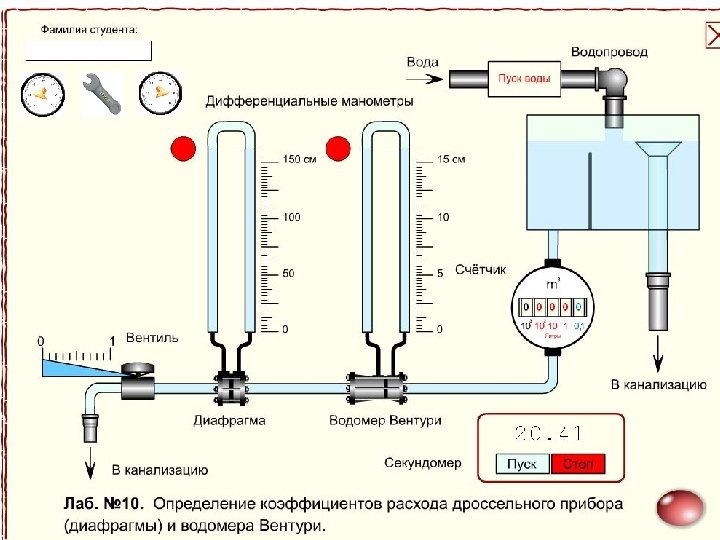

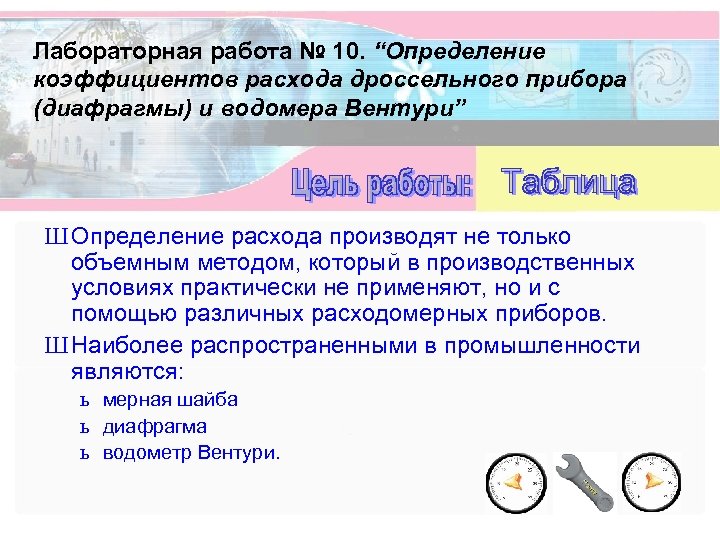

Лабораторная работа № 10. “Определение коэффициентов расхода дроссельного прибора (диафрагмы) и водомера Вентури” Ш Определение расхода производят не только объемным методом, который в производственных условиях практически не применяют, но и с помощью различных расходомерных приборов. Ш Наиболее распространенными в промышленности являются: ь мерная шайба ь диафрагма ь водометр Вентури.

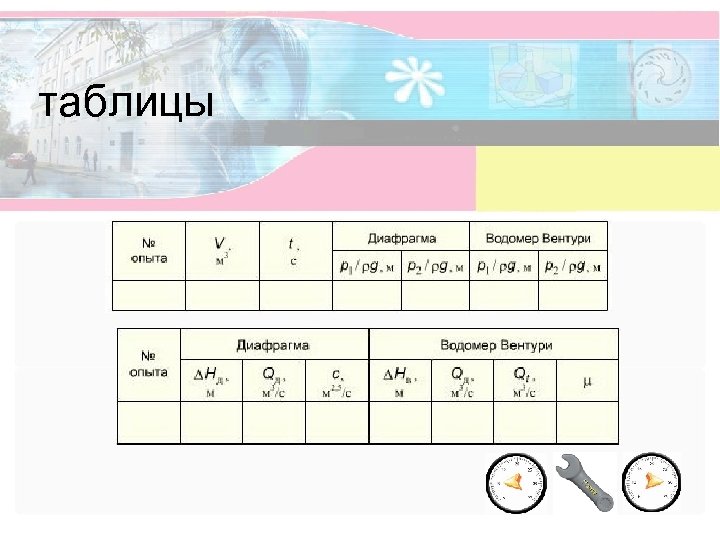

таблицы

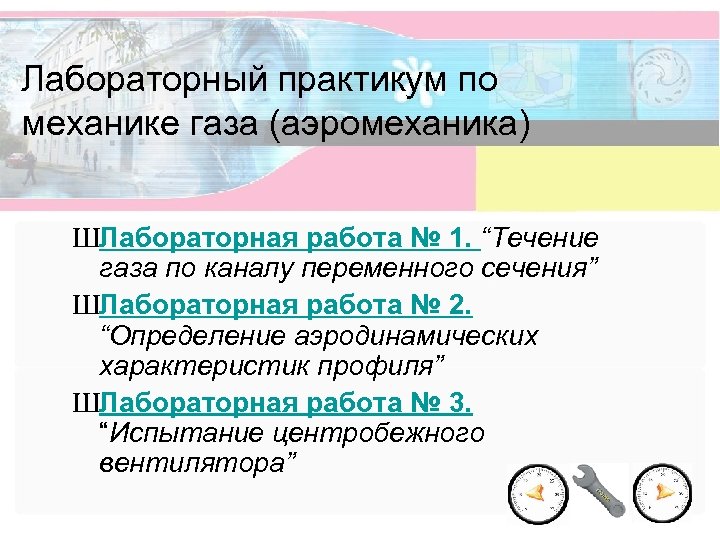

Лабораторный практикум по механике газа (аэромеханика) ШЛабораторная работа № 1. “Течение газа по каналу переменного сечения” ШЛабораторная работа № 2. “Определение аэродинамических характеристик профиля” ШЛабораторная работа № 3. “Испытание центробежного вентилятора”
