20 лет инноваций Продукция ПО «Бастион»

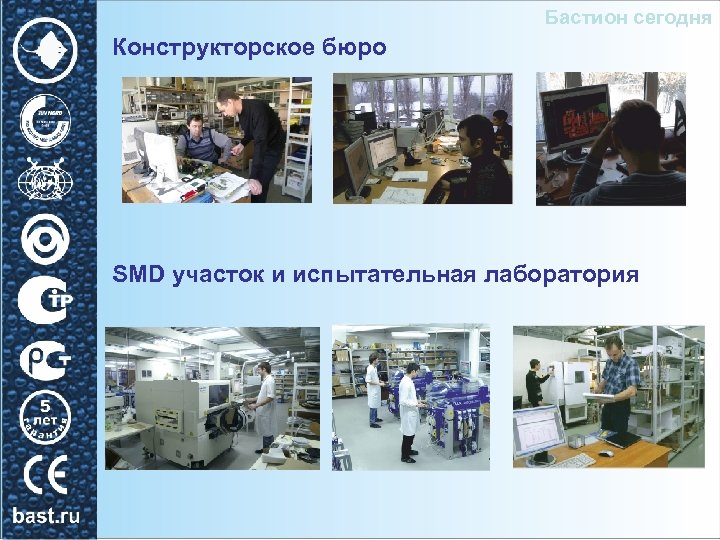

Бастион сегодня Конструкторское бюро SMD участок и испытательная лаборатория

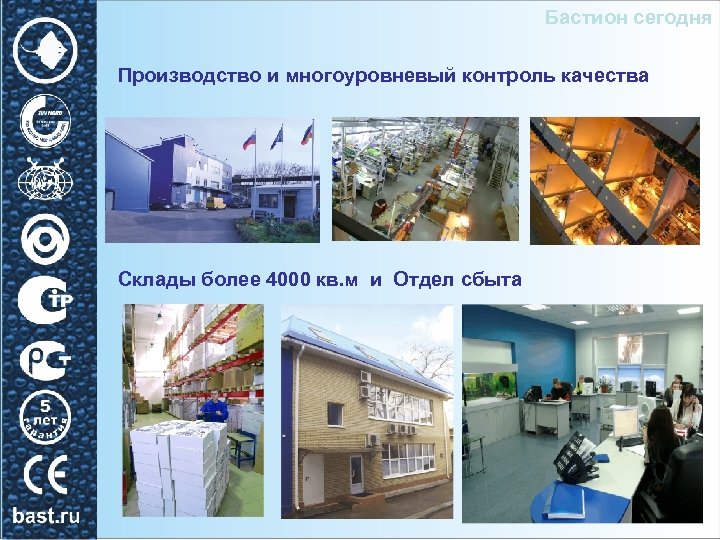

Бастион сегодня Производство и многоуровневый контроль качества Склады более 4000 кв. м и Отдел сбыта

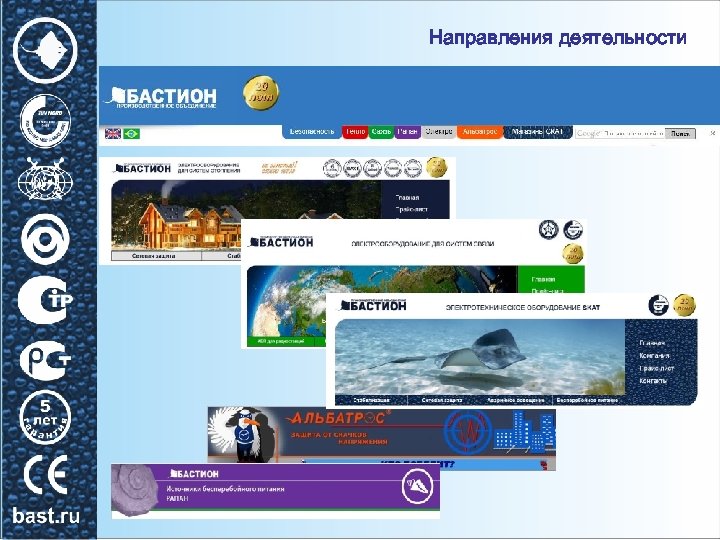

Направления деятельности

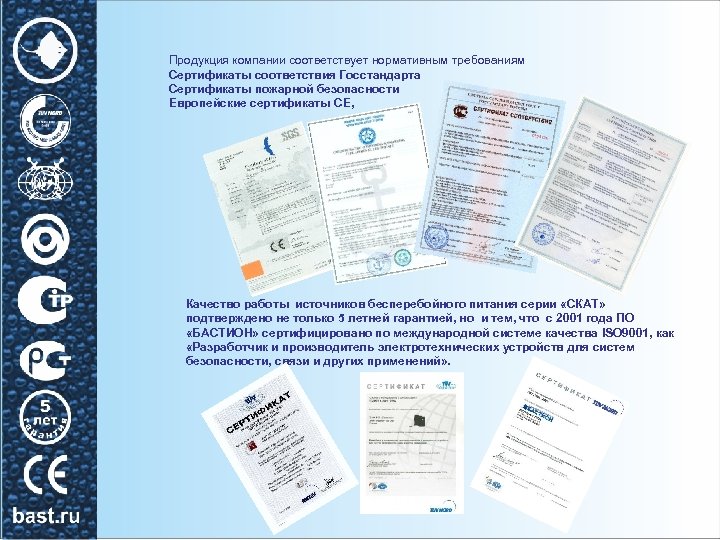

Продукция компании соответствует нормативным требованиям Сертификаты соответствия Госстандарта Сертификаты пожарной безопасности Европейские сертификаты СЕ, Качество работы источников бесперебойного питания серии «СКАТ» подтверждено не только 5 летней гарантией, но и тем, что с 2001 года ПО «БАСТИОН» сертифицировано по международной системе качества ISO 9001, как «Разработчик и производитель электротехнических устройств для систем безопасности, связи и других применений» .
Модернизация линейки Скат сертификат СТР ПБ Проведена полная модернизация всей линейки источников питания «Скат» в соответствии с требованиями «Технического регламента о требованиях пожарной безопасности» ФЗ № 123 от 22. 07. 2008 г. и ГОСТ Р 53325 -2009.

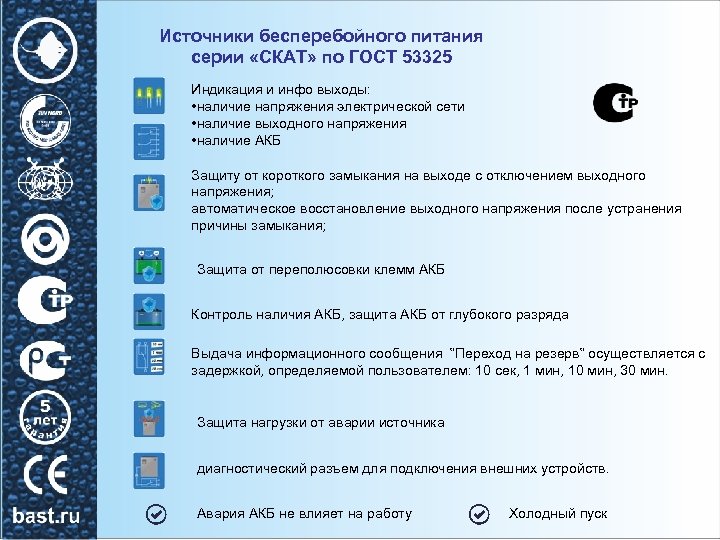

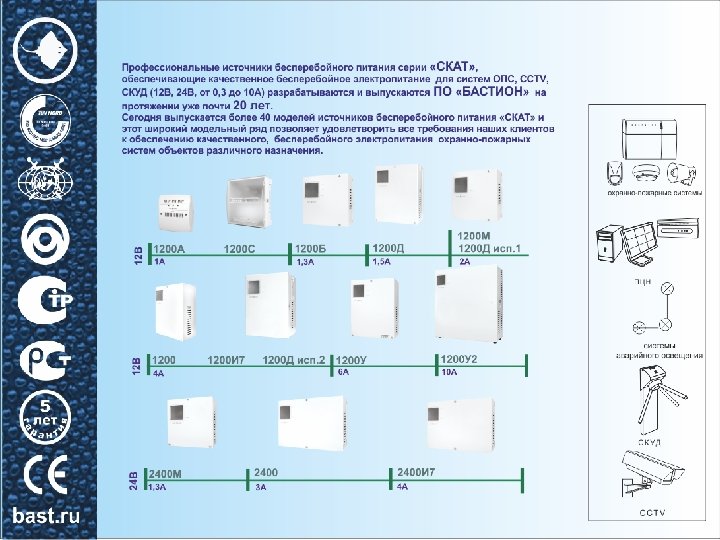

Источники бесперебойного питания серии «СКАТ» по ГОСТ 53325 Индикация и инфо выходы: • наличие напряжения электрической сети • наличие выходного напряжения • наличие АКБ Защиту от короткого замыкания на выходе с отключением выходного напряжения; автоматическое восстановление выходного напряжения после устранения причины замыкания; Защита от переполюсовки клемм АКБ Контроль наличия АКБ, защита АКБ от глубокого разряда Выдача информационного сообщения “Переход на резерв“ осуществляется с задержкой, определяемой пользователем: 10 сек, 1 мин, 10 мин, 30 мин. Защита нагрузки от аварии источника диагностический разъем для подключения внешних устройств. Авария АКБ не влияет на работу Холодный пуск

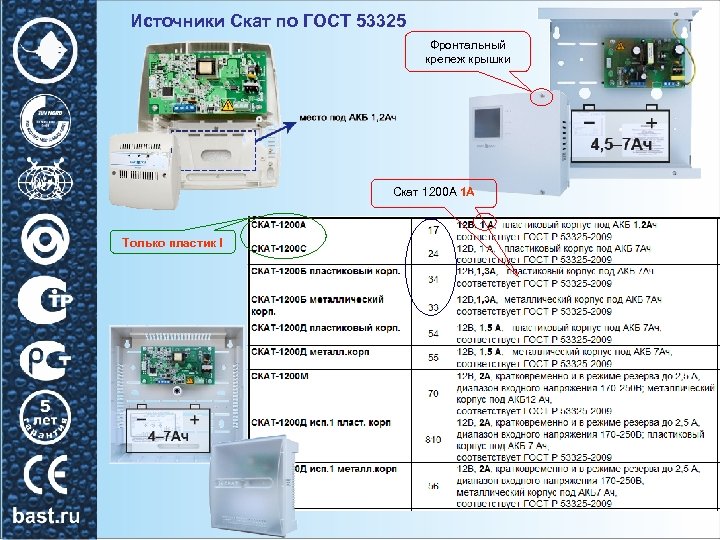

Источники Скат по ГОСТ 53325 Фронтальный крепеж крышки Скат 1200 А 1 А Только пластик !

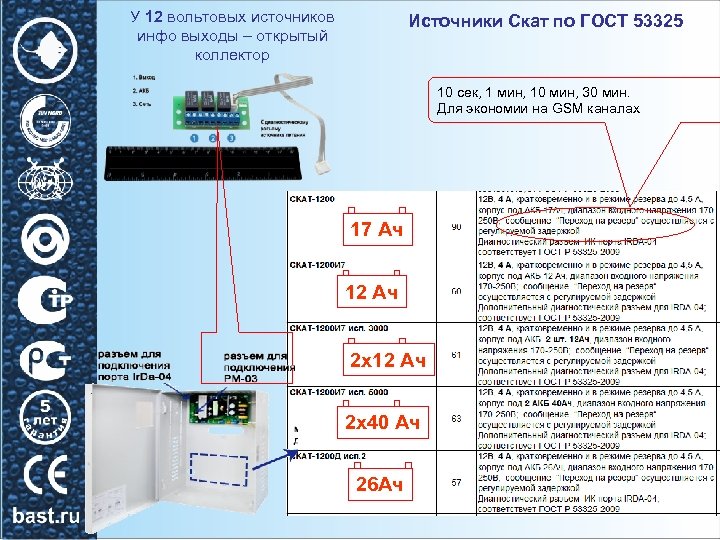

У 12 вольтовых источников инфо выходы – открытый коллектор Источники Скат по ГОСТ 53325 10 сек, 1 мин, 10 мин, 30 мин. Для экономии на GSM каналах 17 Ач 12 Ач 2 х40 Ач 26 Ач

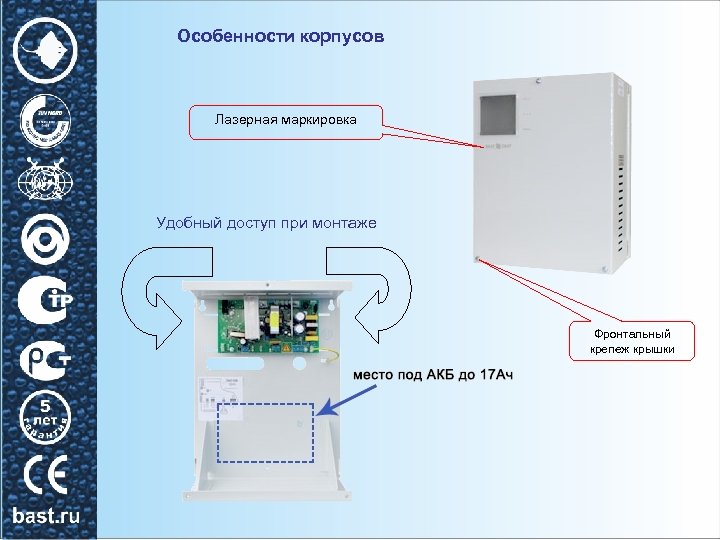

Особенности корпусов Лазерная маркировка Удобный доступ при монтаже Фронтальный крепеж крышки

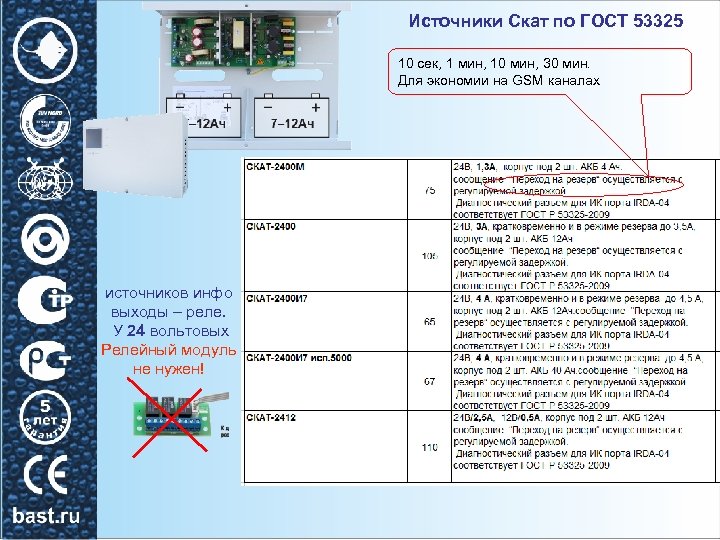

Источники Скат по ГОСТ 53325 10 сек, 1 мин, 10 мин, 30 мин. Для экономии на GSM каналах источников инфо выходы – реле. У 24 вольтовых Релейный модуль не нужен!

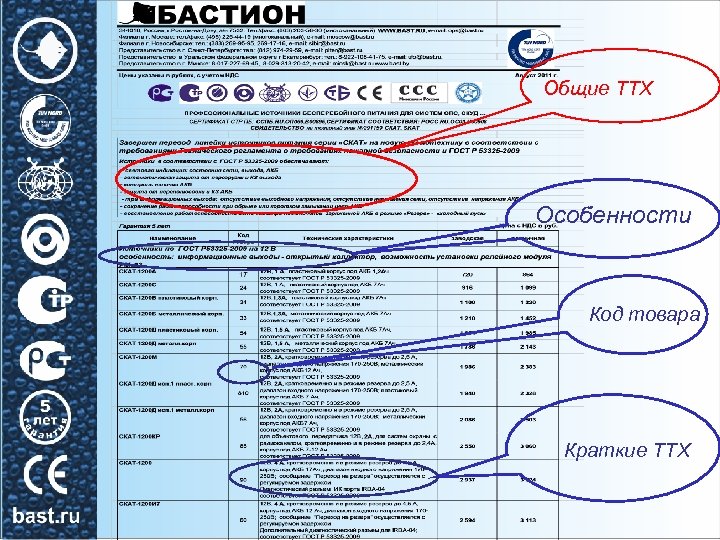

Общие ТТХ Особенности Код товара Краткие ТТХ

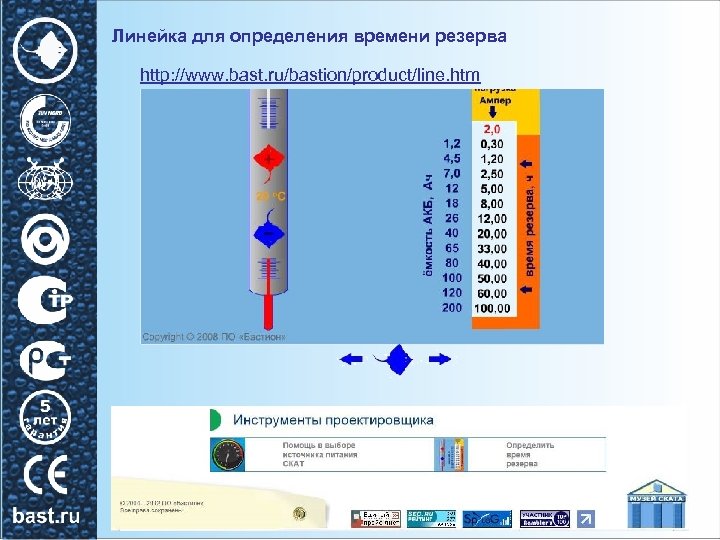

Линейка для определения времени резерва http: //www. bast. ru/bastion/product/line. htm
Источники Скат по ГОСТ 53325 – импульсная схемотехника «Стереотипные» и присущие импульсным источникам питания недостатки: сложность, ненадежность, помехи. Сложность Да, они сложные, точнее сказать сложнее аналоговых, но намного проще компьютера или телевизора. Вам не нужно разбираться в их схемотехнике, так же как и в схемотехнике цветного телевизора. Оставьте это профессионалам. Для профессионалов там нет ничего сложного. Ненадежность Элементная база импульсных источников питания не стоит на месте. Современная комплектация, применяемая в источниках питания, позволяет сегодня с уверенностью сказать: ненадежность – это миф. В основном надежность блоков питания, как и любого другого оборудования, зависит от качества применяемой элементной базы. Чем дороже блок питания, тем дороже элементная база в нем. Высокая интеграция позволяет реализовать большое количество встроенных защит, которые порой недоступны в линейных источниках. Помехи В схемотехнике импульсных источников питания заложено формирование мощных импульсов и затухающих колебаний в обмотках трансформатора. Эти коммутационные процессы предопределяют широкий спектр паразитного излучения. Поэтому корпус и соединительные провода источника могут стать антенной для излучения радиопомех. Но если конструкция источника тщательно проработана, о помехах можно забыть. Кроме этого, благодаря современным технологиям импульсные источники позволяют существенно сгладить пульсации сетевого напряжения.
А какие достоинства? Высокий КПД (вплоть до 90 -98%) Высокий КПД связан с особенностью схемотехники. Основные потери в аналоговом источнике это сетевой трансформатор и аналоговый стабилизатор (регулятор). В импульсном источнике нет ни того ни другого. Вместо сетевого трансформатора используется высокочастотный, а вместо стабилизатора – ключевой элемент. КПД аналогового источника может быть порядка 50%, то есть половина его энергии уходит на нагрев окружающего воздуха, проще говоря, улетают на ветер. Небольшой вес Меньший вес за счет того, что с повышением частоты можно использовать трансформаторы меньших размеров при той же передаваемой мощности. Масса импульсного источника питания в разы меньше аналогового. Меньшая стоимость Спрос рождает предложение. Благодаря массовому выпуску унифицированной элементной базы и разработке ключевых транзисторов высокой мощности сегодня мы имеем низкие цены силовой базы импульсных источников питания. Кроме того, главные компоненты аналогового источника (медь, железо трансформатора, радиаторы из алюминия) постоянно дорожают. Надежность Вы не ослышались, надежность. На сегодняшний момент импульсные источники питания надежнее линейных за счет наличия в современных блоках питаниях встроенных цепей защиты от короткого замыкания, перегрузки, скачков напряжения, переполюсовки выходных цепей. Высокий КПД обуславливает меньшие теплопотери, что в свою очередь обуславливает меньший перегрев элементной базы источника, что так же является показателем надежности. Требования к сетевому напряжению Что творится в отечественных электросетях, вы наверно знаете не понаслышке. 220 Вольт в розетке скорее редкость, чем норма. А импульсные источники питания допускают широчайший диапазон питающего напряжения, недостижимого для линейного. Типовой нижний порог сетевого напряжения для импульсного источника 90 -110 Вольт, любой аналоговый источник при таком напряжении в лучшем случае «сорвется в пульсации» или просто отключиться.

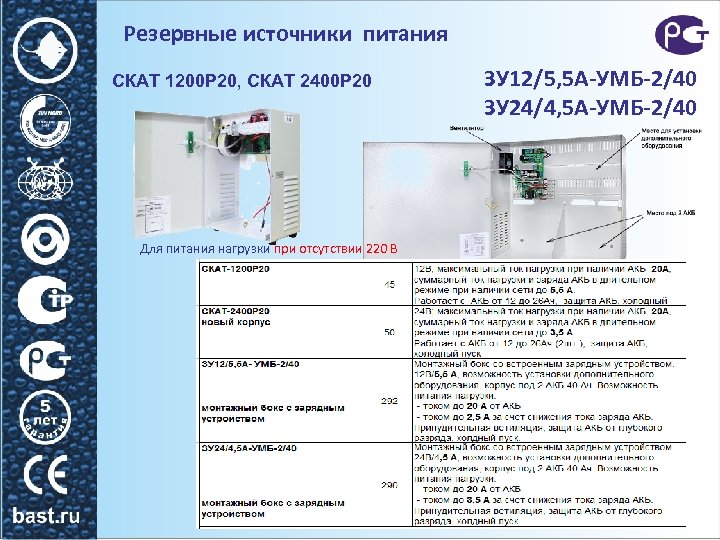

Резервные источники питания СКАТ 1200 Р 20, СКАТ 2400 Р 20 Для питания нагрузки при отсутствии 220 В ЗУ 12/5, 5 A-УМБ-2/40 ЗУ 24/4, 5 A-УМБ-2/40

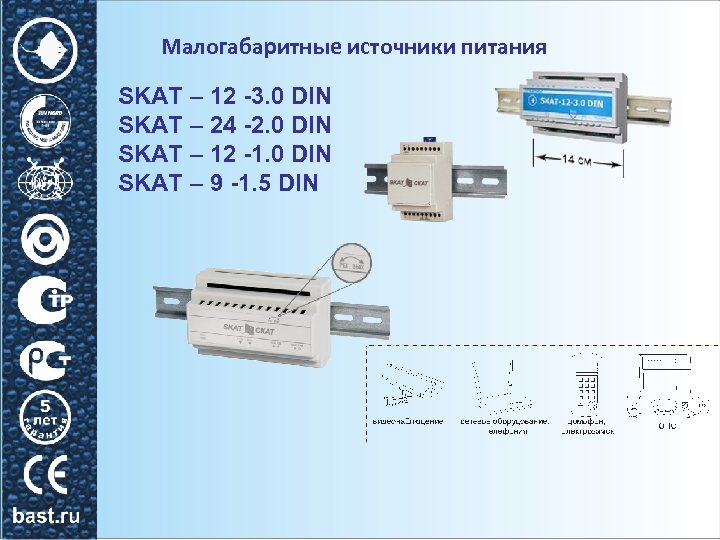

Малогабаритные источники питания SKAT – 12 -3. 0 DIN SKAT – 24 -2. 0 DIN SKAT – 12 -1. 0 DIN SKAT – 9 -1. 5 DIN

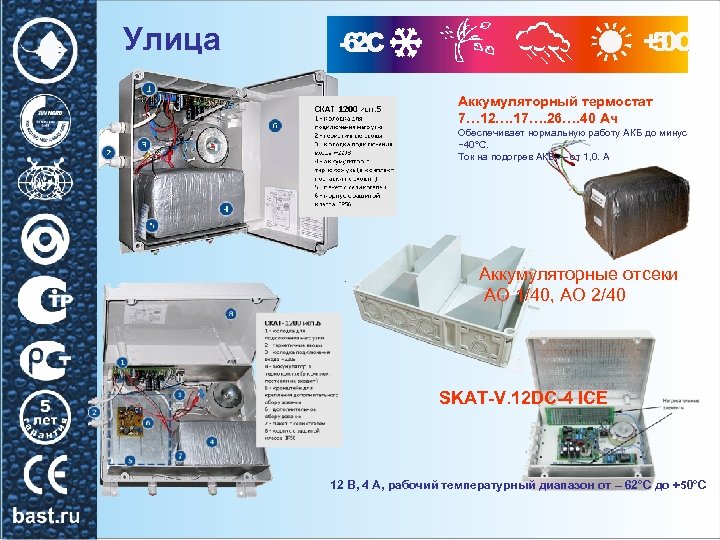

Улица Аккумуляторный термостат 7… 12…. 17…. 26…. 40 Ач Обеспечивает нормальную работу АКБ до минус − 40°С. Ток на подогрев АКБ, — от 1, 0. А Аккумуляторные отсеки АО 1/40, АО 2/40 SKAT-V. 12 DC-4 ICE 12 В, 4 А, рабочий температурный диапазон от – 62°С до +50°С

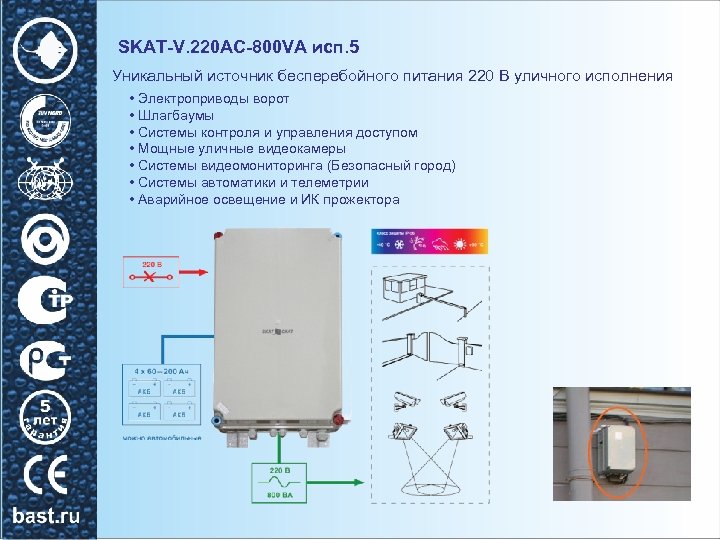

SKAT-V. 220 AC-800 VA исп. 5 Уникальный источник бесперебойного питания 220 В уличного исполнения • Электроприводы ворот • Шлагбаумы • Системы контроля и управления доступом • Мощные уличные видеокамеры • Системы видеомониторинга (Безопасный город) • Системы автоматики и телеметрии • Аварийное освещение и ИК прожектора
SKAT-UPS 1000 исп. V • 220 В, 1000 ВА • синусоидальная форма выходного напряжения, • Три варианта напряжения в одном блоке: • 12 В пост. тока, 60 Вт регулировка напряжения от 12 до 15 В • 24 В переменного. 120 ВА ~24 В =12 В Технология On-Line т. е. нет даже кратковременной паузы при переходе с сетевого режима на автономный и наоборот синусоидальная форма выходного напряжения; длительность резерва при максимальной нагрузке и непрерывном режиме работы: при АКБ емкостью 80 Ач – около 2 ч; при АКБ емкостью 200 Ач – около 6 ч. Для безопасной работы и удобства эксплуатации может комплектоваться металлическим отсеком (530 мм 400 мм 265 мм) для установки 3 шт АКБ 120 Ач

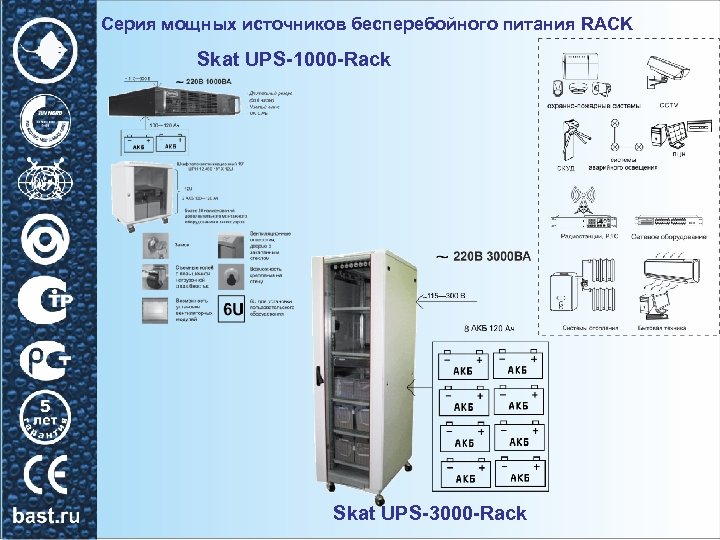

Серия мощных источников бесперебойного питания RACK Skat UPS-1000 -Rack Skat UPS-3000 -Rack

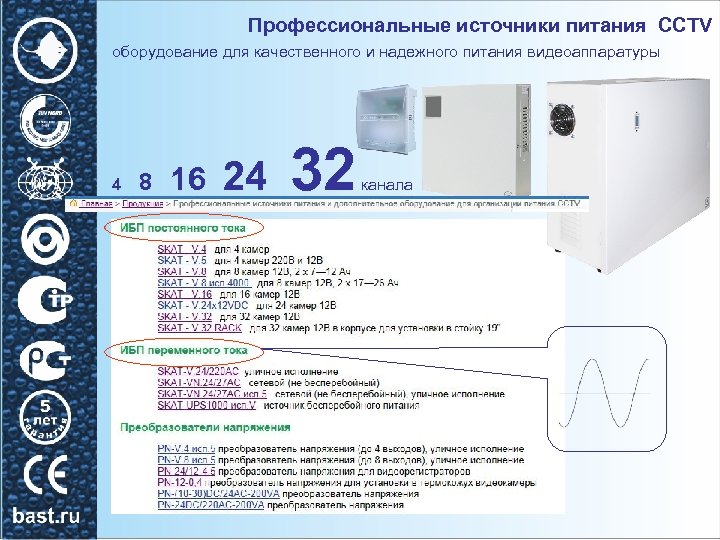

Профессиональные источники питания ССTV оборудование для качественного и надежного питания видеоаппаратуры 4 8 16 24 32 канала

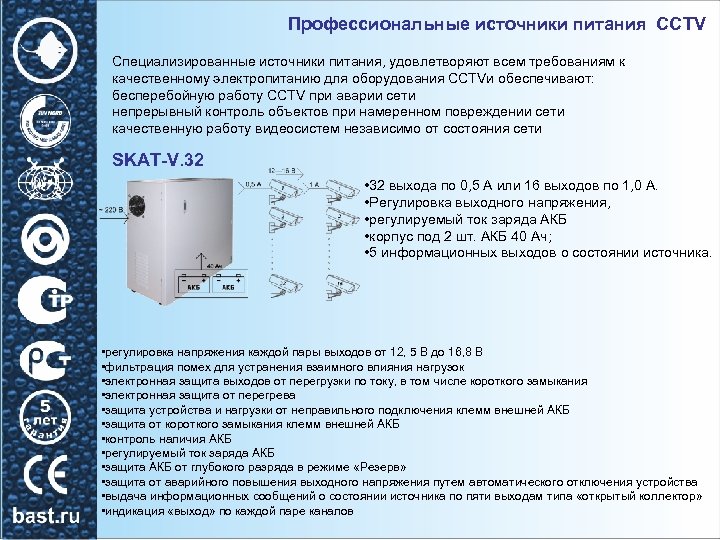

Профессиональные источники питания ССTV Специализированные источники питания, удовлетворяют всем требованиям к качественному электропитанию для оборудования CCTVи обеспечивают: бесперебойную работу CCTV при аварии сети непрерывный контроль объектов при намеренном повреждении сети качественную работу видеосистем независимо от состояния сети SKAT-V. 32 • 32 выхода по 0, 5 А или 16 выходов по 1, 0 А. • Регулировка выходного напряжения, • регулируемый ток заряда АКБ • корпус под 2 шт. АКБ 40 Ач; • 5 информационных выходов о состоянии источника. • регулировка напряжения каждой пары выходов от 12, 5 В до 16, 8 В • фильтрация помех для устранения взаимного влияния нагрузок • электронная защита выходов от перегрузки по току, в том числе короткого замыкания • электронная защита от перегрева • защита устройства и нагрузки от неправильного подключения клемм внешней АКБ • защита от короткого замыкания клемм внешней АКБ • контроль наличия АКБ • регулируемый ток заряда АКБ • защита АКБ от глубокого разряда в режиме «Резерв» • защита от аварийного повышения выходного напряжения путем автоматического отключения устройства • выдача информационных сообщений о состоянии источника по пяти выходам типа «открытый коллектор» • индикация «выход» по каждой паре каналов

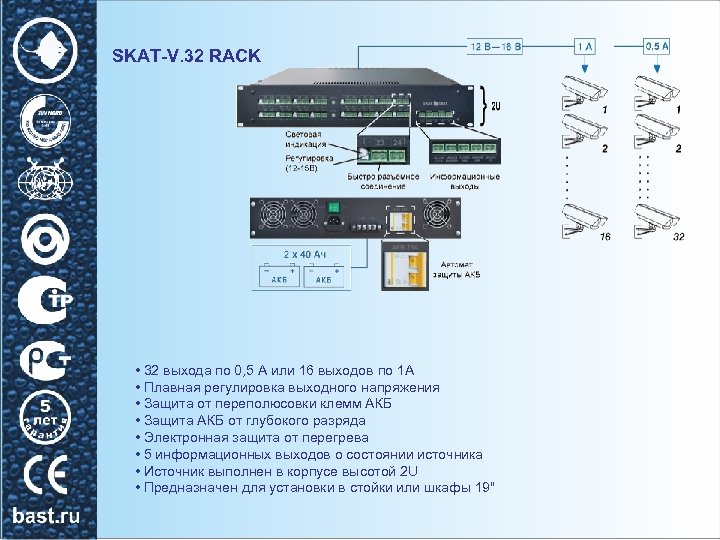

SKAT-V. 32 RACK • 32 выхода по 0, 5 А или 16 выходов по 1 А • Плавная регулировка выходного напряжения • Защита от переполюсовки клемм АКБ • Защита АКБ от глубокого разряда • Электронная защита от перегрева • 5 информационных выходов о состоянии источника • Источник выполнен в корпусе высотой 2 U • Предназначен для установки в стойки или шкафы 19"

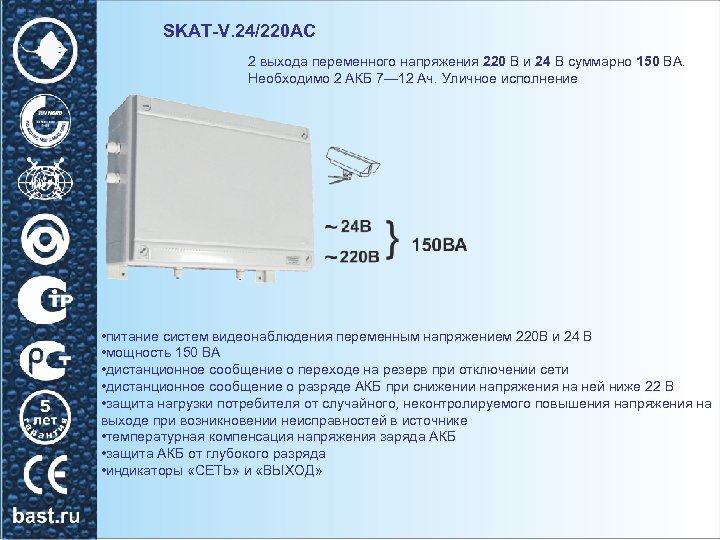

SKAT-V. 24/220 AC 2 выхода переменного напряжения 220 В и 24 В суммарно 150 ВА. Необходимо 2 АКБ 7— 12 Ач. Уличное исполнение • питание систем видеонаблюдения переменным напряжением 220 В и 24 В • мощность 150 ВА • дистанционное сообщение о переходе на резерв при отключении сети • дистанционное сообщение о разряде АКБ при снижении напряжения на ней ниже 22 В • защита нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике • температурная компенсация напряжения заряда АКБ • защита АКБ от глубокого разряда • индикаторы «СЕТЬ» и «ВЫХОД»

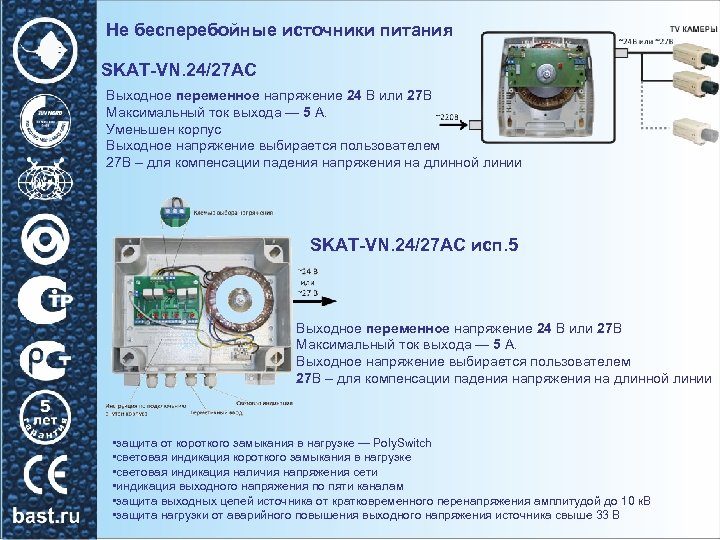

Не бесперебойные источники питания SKAT-VN. 24/27 АС Выходное переменное напряжение 24 В или 27 В Максимальный ток выхода — 5 А. Уменьшен корпус Выходное напряжение выбирается пользователем 27 В – для компенсации падения напряжения на длинной линии SKAT-VN. 24/27 АС исп. 5 Выходное переменное напряжение 24 В или 27 В Максимальный ток выхода — 5 А. Выходное напряжение выбирается пользователем 27 В – для компенсации падения напряжения на длинной линии • защита от короткого замыкания в нагрузке — Poly. Switch • световая индикация короткого замыкания в нагрузке • световая индикация наличия напряжения сети • индикация выходного напряжения по пяти каналам • защита выходных цепей источника от кратковременного перенапряжения амплитудой до 10 к. В • защита нагрузки от аварийного повышения выходного напряжения источника свыше 33 В

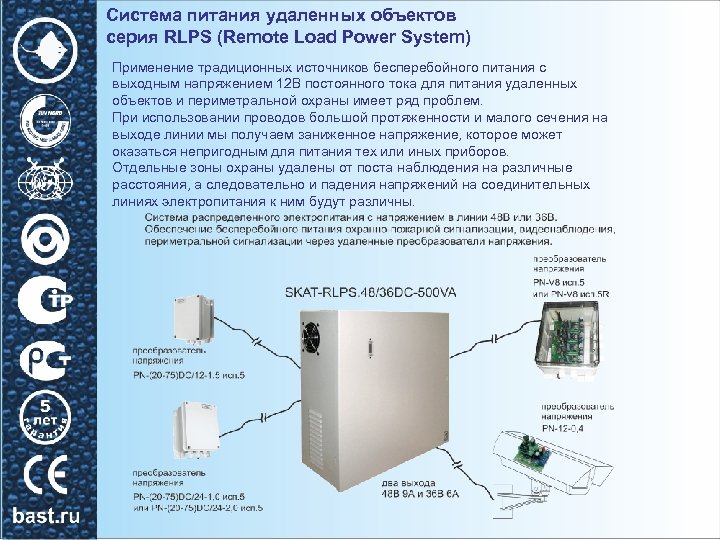

Система питания удаленных объектов серия RLPS (Remote Load Power System) Применение традиционных источников бесперебойного питания с выходным напряжением 12 В постоянного тока для питания удаленных объектов и периметральной охраны имеет ряд проблем. При использовании проводов большой протяженности и малого сечения на выходе линии мы получаем заниженное напряжение, которое может оказаться непригодным для питания тех или иных приборов. Отдельные зоны охраны удалены от поста наблюдения на различные расстояния, а следовательно и падения напряжений на соединительных линиях электропитания к ним будут различны.

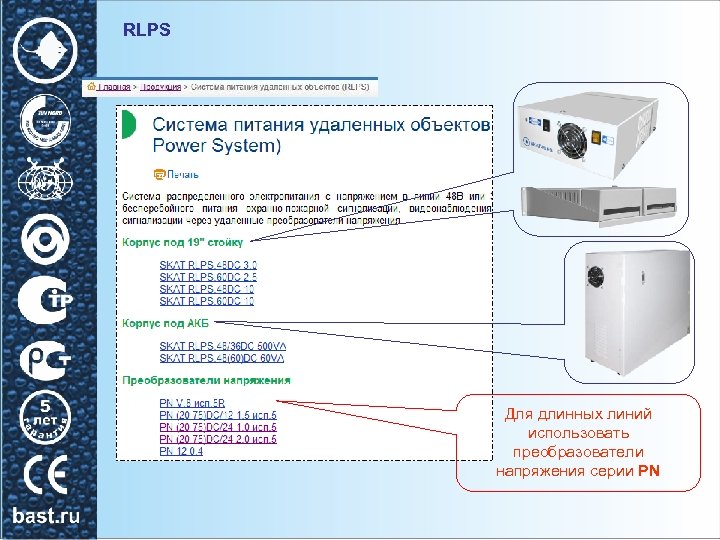

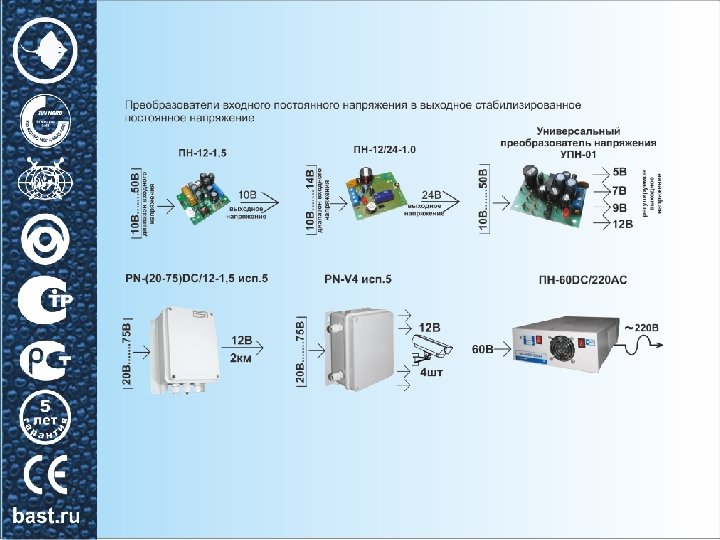

RLPS Для длинных линий использовать преобразователи напряжения серии PN
Зависимость сечения провода от длины линии питания и мощности нагрузки

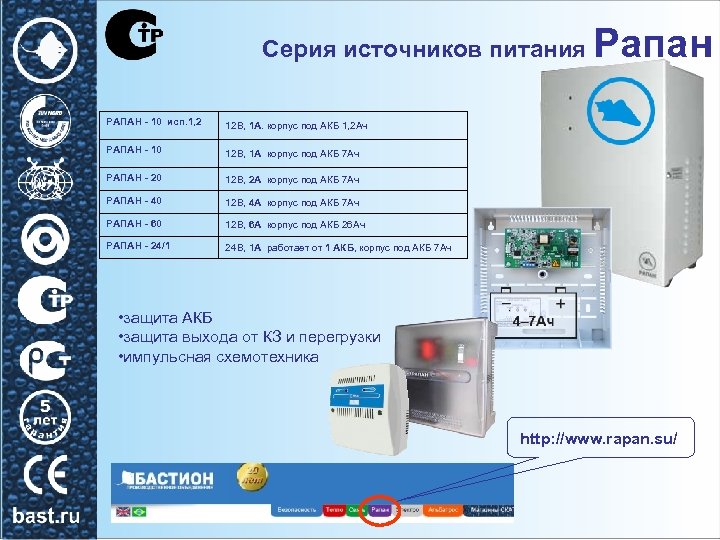

Серия источников питания РАПАН - 10 исп. 1, 2 12 В, 1 А. корпус под АКБ 1, 2 Ач РАПАН - 10 12 В, 1 А корпус под АКБ 7 Ач РАПАН - 20 12 В, 2 А корпус под АКБ 7 Ач РАПАН - 40 12 В, 4 А корпус под АКБ 7 Ач РАПАН - 60 12 В, 6 А корпус под АКБ 26 Ач РАПАН - 24/1 Рапан 24 В, 1 А работает от 1 АКБ, корпус под АКБ 7 Ач • защита АКБ • защита выхода от КЗ и перегрузки • импульсная схемотехника http: //www. rapan. su/

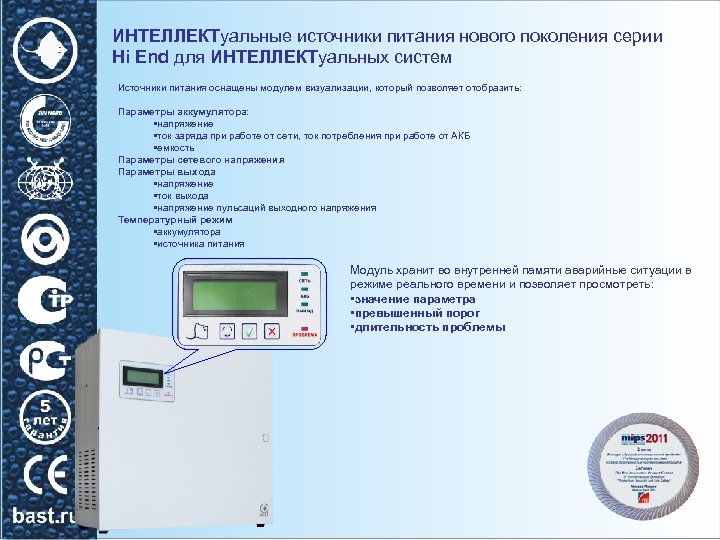

ИНТЕЛЛЕКТуальные источники питания нового поколения серии Hi End для ИНТЕЛЛЕКТуальных систем Источники питания оснащены модулем визуализации, который позволяет отобразить: Параметры аккумулятора: • напряжение • ток заряда при работе от сети, ток потребления при работе от АКБ • емкость Параметры сетевого напряжения Параметры выхода • напряжение • ток выхода • напряжение пульсаций выходного напряжения Температурный режим • аккумулятора • источника питания Модуль хранит во внутренней памяти аварийные ситуации в режиме реального времени и позволяет просмотреть: • значение параметра • превышенный порог • длительность проблемы
Hi End • Диапазон сети 90 -260 В • термокомпенсация заряда АКБ • защита от КЗ в нагрузке • защита устройства и нагрузки от неправильного подключения АКБ • защита от КЗ клемм АКБ • контроль наличия АКБ • защита АКБ от глубокого разряда • 5 информационных выходов (реле) • Измерение ёмкости АКБ SKAT-V. 1200 DC-12 HE • 12 В, 12 А • дополнительный выход 24 В до 8 А • регулировка выходного напряжения 12 -18 В • контроль напряжения непосредственно на контактах нагрузки (обратная связь) • Возможность двойного резервирования АКБ. SKAT-V. 24/12 DC-6 HE • 12 В/24 В, 6 А • напряжение выхода 12 В или 24 В выбирается пользователем • дополнительный выход 48 В до 5 А • регулировка выходного напряжения 12 -15 В, (24 -30 В) • контроль напряжения непосредственно на контактах нагрузки (обратная связь) • Возможность двойного резервирования АКБ. SKAT-V. 1200 DC-12 KM • 12 В, 12 А • корректор мощности • Вычисление реальной остаточной емкости АКБ • Возможность двойного резервирования АКБ SKAT-V. 2400 DC-12 KM • 24 В, 12 А • корректор мощности • Регулировка тока заряда АКБ • Контроль емкости АКБ

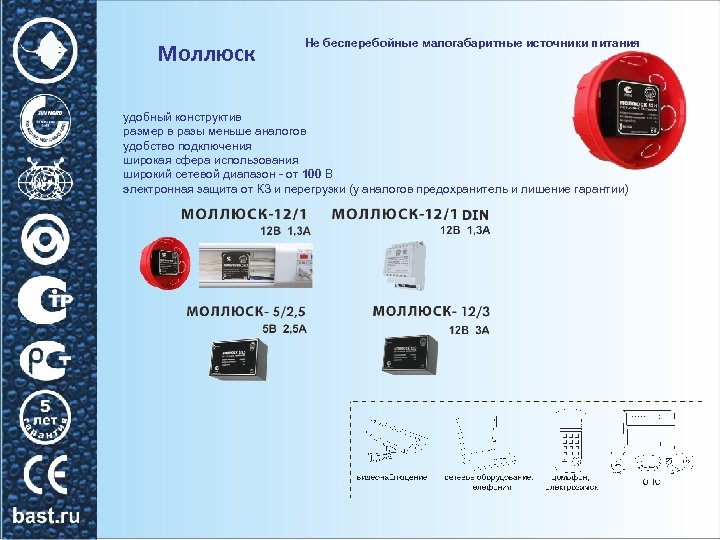

Моллюск Не бесперебойные малогабаритные источники питания удобный конструктив размер в разы меньше аналогов удобство подключения широкая сфера использования широкий сетевой диапазон - от 100 В электронная защита от КЗ и перегрузки (у аналогов предохранитель и лишение гарантии)

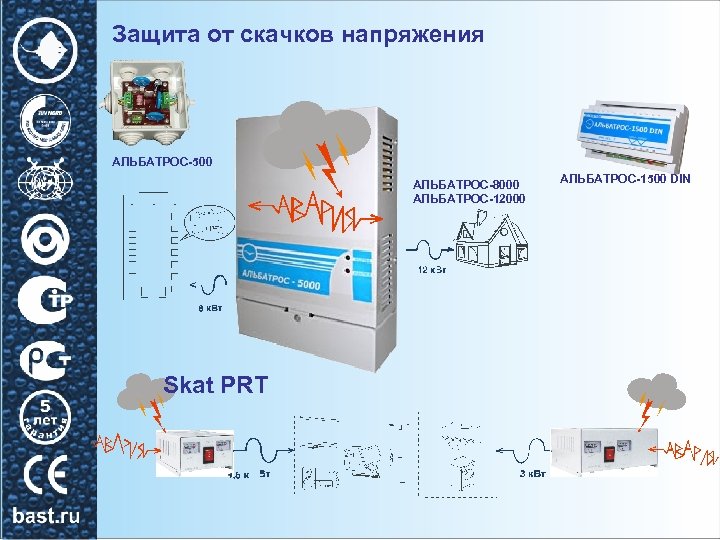

Защита от скачков напряжения АЛЬБАТРОС-500 АЛЬБАТРОС-8000 АЛЬБАТРОС-12000 Skat PRT АЛЬБАТРОС-1500 DIN

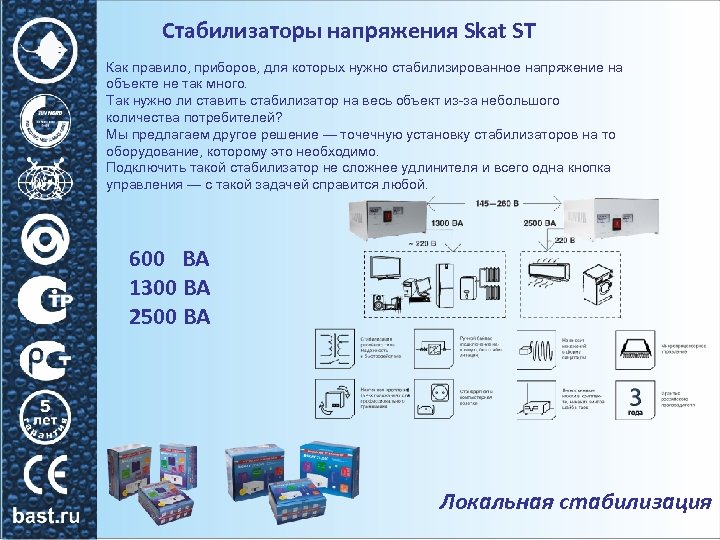

Стабилизаторы напряжения Skat ST Как правило, приборов, для которых нужно стабилизированное напряжение на объекте не так много. Так нужно ли ставить стабилизатор на весь объект из-за небольшого количества потребителей? Мы предлагаем другое решение — точечную установку стабилизаторов на то оборудование, которому это необходимо. Подключить такой стабилизатор не сложнее удлинителя и всего одна кнопка управления — с такой задачей справится любой. 600 ВА 1300 ВА 2500 ВА Локальная стабилизация

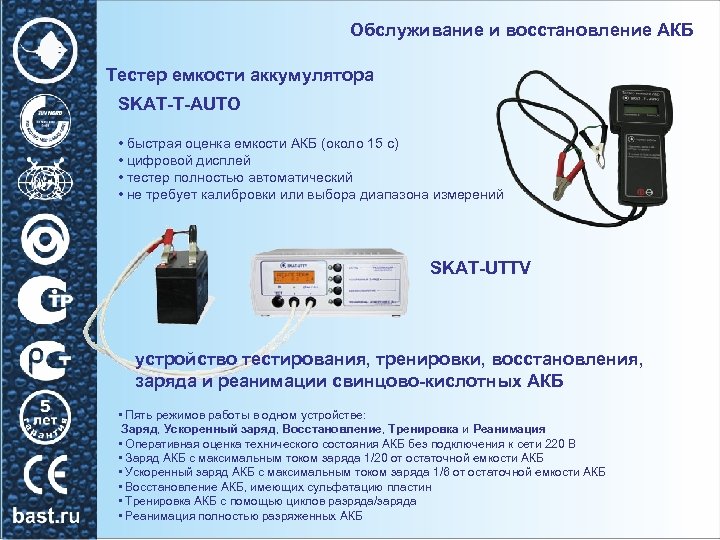

Обслуживание и восстановление АКБ Тестер емкости аккумулятора SKAT-T-AUTO • быстрая оценка емкости АКБ (около 15 с) • цифровой дисплей • тестер полностью автоматический • не требует калибровки или выбора диапазона измерений SKAT-UTTV устройство тестирования, тренировки, восстановления, заряда и реанимации свинцово-кислотных АКБ • Пять режимов работы в одном устройстве: Заряд, Ускоренный заряд, Восстановление, Тренировка и Реанимация • Оперативная оценка технического состояния АКБ без подключения к сети 220 В • Заряд АКБ с максимальным током заряда 1/20 от остаточной емкости АКБ • Ускоренный заряд АКБ с максимальным током заряда 1/6 от остаточной емкости АКБ • Восстановление АКБ, имеющих сульфатацию пластин • Тренировка АКБ с помощью циклов разряда/заряда • Реанимация полностью разряженных АКБ

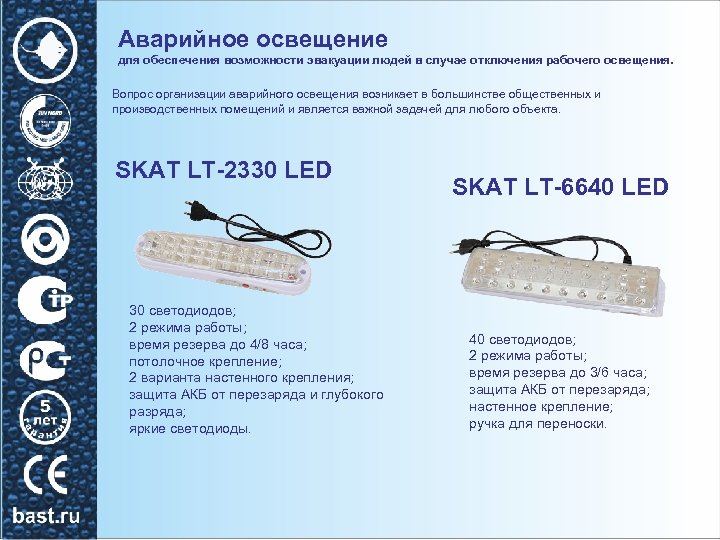

Аварийное освещение для обеспечения возможности эвакуации людей в случае отключения рабочего освещения. Вопрос организации аварийного освещения возникает в большинстве общественных и производственных помещений и является важной задачей для любого объекта. SKAT LT-2330 LED 30 светодиодов; 2 режима работы; время резерва до 4/8 часа; потолочное крепление; 2 варианта настенного крепления; защита АКБ от перезаряда и глубокого разряда; яркие светодиоды. SKAT LT-6640 LED 40 светодиодов; 2 режима работы; время резерва до 3/6 часа; защита АКБ от перезаряда; настенное крепление; ручка для переноски.

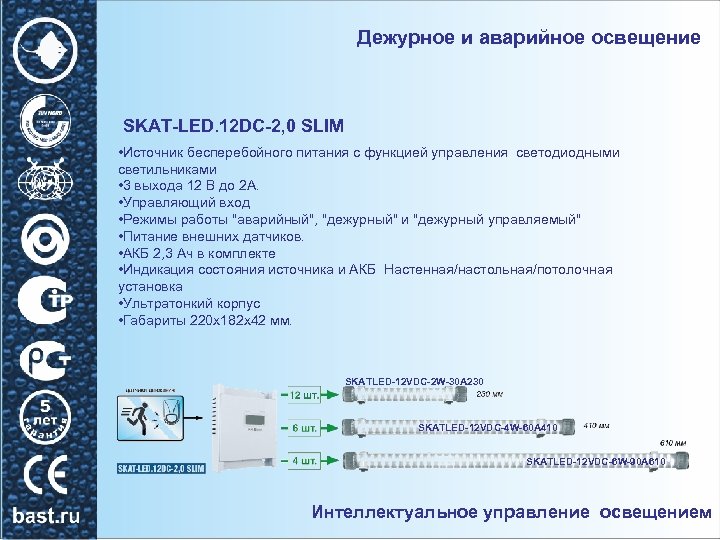

Дежурное и аварийное освещение SKAT-LED. 12 DC-2, 0 SLIM • Источник бесперебойного питания с функцией управления светодиодными светильниками • 3 выхода 12 В до 2 А. • Управляющий вход • Режимы работы "аварийный", "дежурный" и "дежурный управляемый" • Питание внешних датчиков. • АКБ 2, 3 Ач в комплекте • Индикация состояния источника и АКБ Настенная/настольная/потолочная установка • Ультратонкий корпус • Габариты 220 х182 х42 мм. SKATLED-12 VDC-2 W-30 A 230 SKATLED-12 VDC-4 W-60 A 410 SKATLED-12 VDC-6 W-90 A 610 Интеллектуальное управление освещением

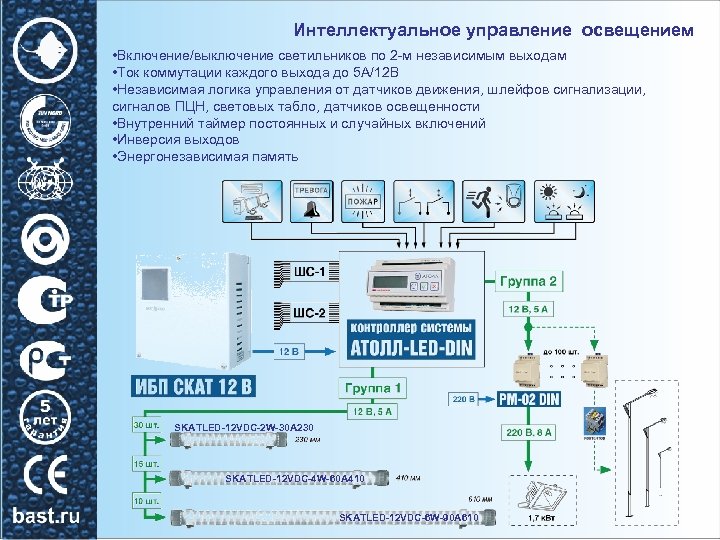

Интеллектуальное управление освещением • Включение/выключение светильников по 2 -м независимым выходам • Ток коммутации каждого выхода до 5 А/12 В • Независимая логика управления от датчиков движения, шлейфов сигнализации, сигналов ПЦН, световых табло, датчиков освещенности • Внутренний таймер постоянных и случайных включений • Инверсия выходов • Энергонезависимая память SKATLED-12 VDC-2 W-30 A 230 SKATLED-12 VDC-4 W-60 A 410 SKATLED-12 VDC-6 W-90 A 610
Тех поддержка 911@bast. ru Горячая линия 8 -800 -200 -58 -30
Спасибо за внимание
