2. Расчетная модель и расчетная схема сооружения 2/8/2018 ПГУ, кафедра механики 1

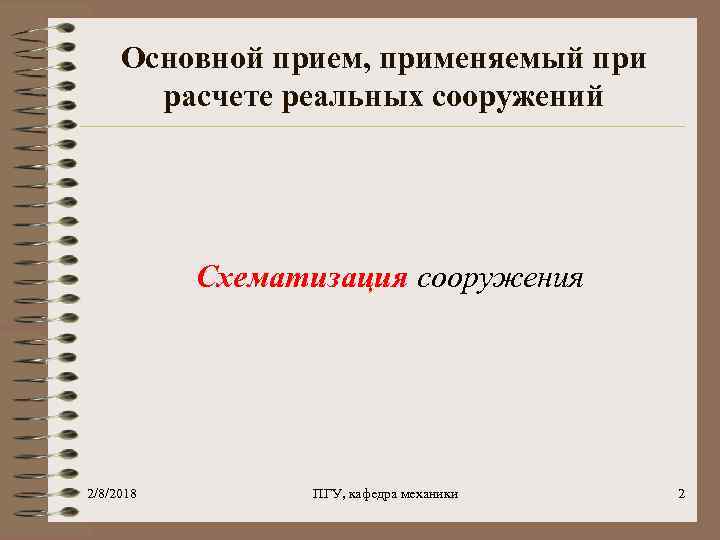

Основной прием, применяемый при расчете реальных сооружений Схематизация сооружения 2/8/2018 ПГУ, кафедра механики 2

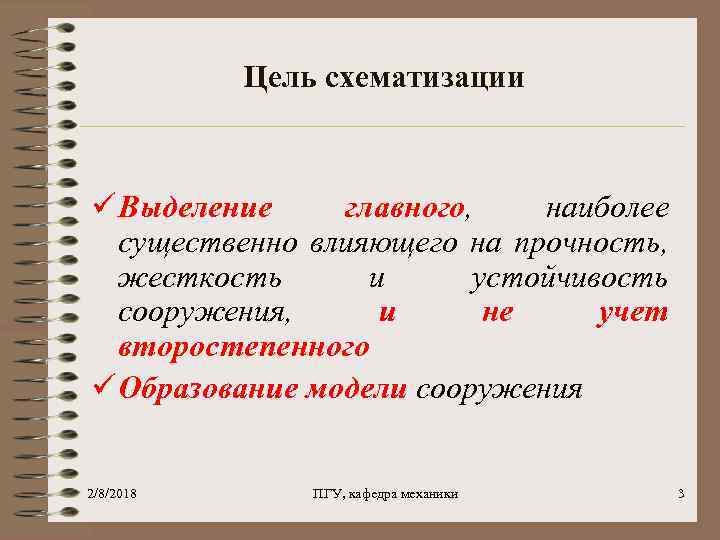

Цель схематизации ü Выделение главного, наиболее существенно влияющего на прочность, жесткость и устойчивость сооружения, и не учет второстепенного ü Образование модели сооружения 2/8/2018 ПГУ, кафедра механики 3

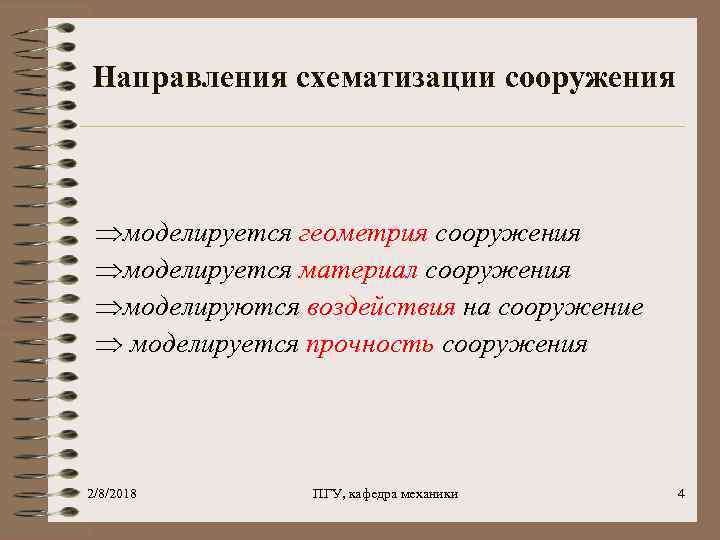

Направления схематизации сооружения Þмоделируется геометрия сооружения Þмоделируется материал сооружения Þмоделируются воздействия на сооружение Þ моделируется прочность сооружения 2/8/2018 ПГУ, кафедра механики 4

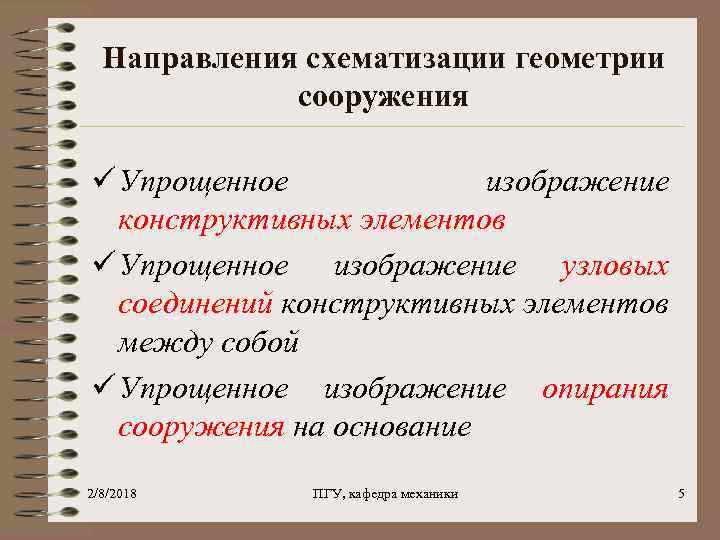

Направления схематизации геометрии сооружения ü Упрощенное изображение конструктивных элементов ü Упрощенное изображение узловых соединений конструктивных элементов между собой ü Упрощенное изображение опирания сооружения на основание 2/8/2018 ПГУ, кафедра механики 5

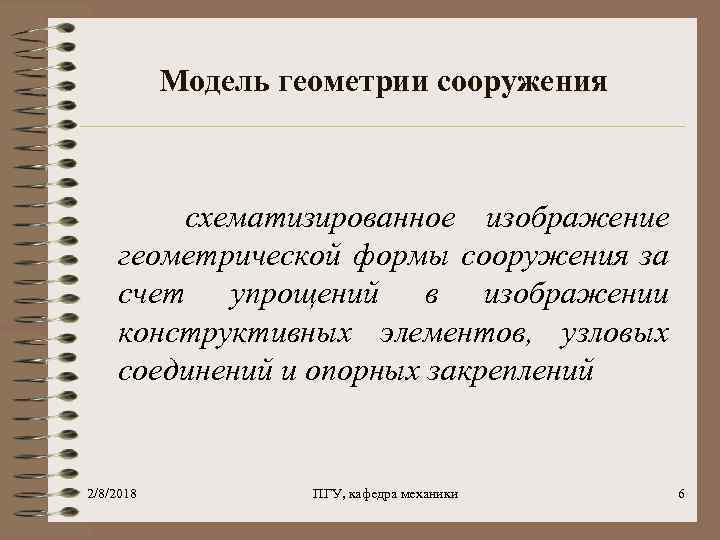

Модель геометрии сооружения схематизированное изображение геометрической формы сооружения за счет упрощений в изображении конструктивных элементов, узловых соединений и опорных закреплений 2/8/2018 ПГУ, кафедра механики 6

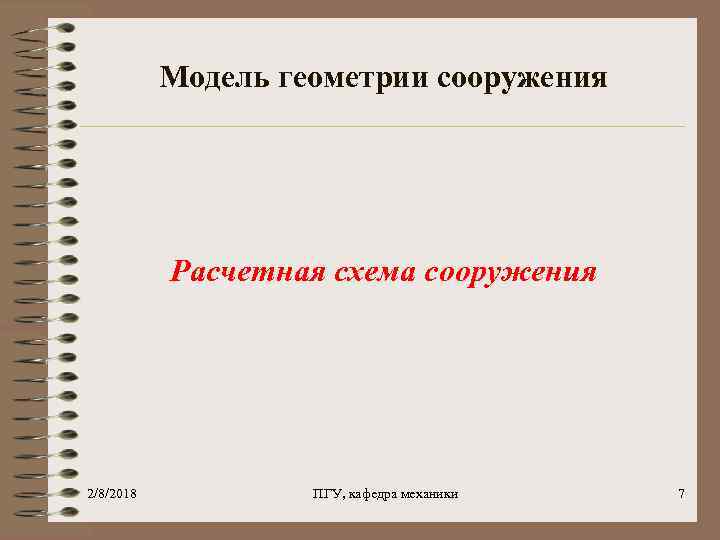

Модель геометрии сооружения Расчетная схема сооружения 2/8/2018 ПГУ, кафедра механики 7

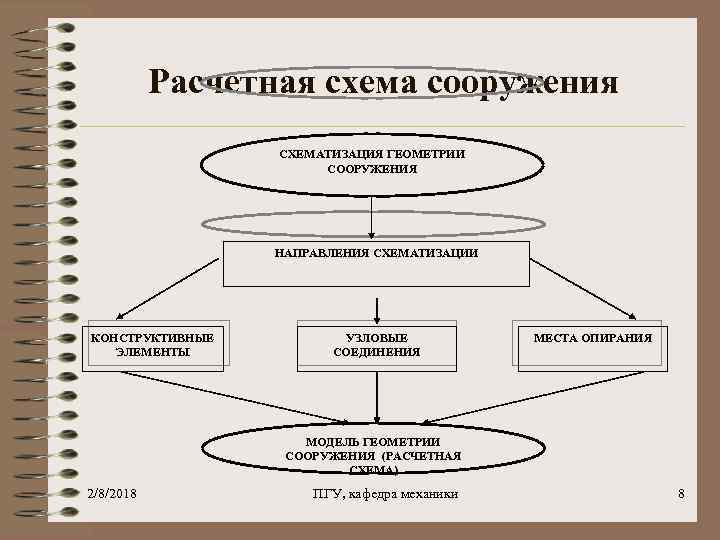

Расчетная схема сооружения СХЕМАТИЗАЦИЯ ГЕОМЕТРИИ СООРУЖЕНИЯ НАПРАВЛЕНИЯ СХЕМАТИЗАЦИИ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ УЗЛОВЫЕ СОЕДИНЕНИЯ МЕСТА ОПИРАНИЯ МОДЕЛЬ ГЕОМЕТРИИ СООРУЖЕНИЯ (РАСЧЕТНАЯ СХЕМА) 2/8/2018 ПГУ, кафедра механики 8

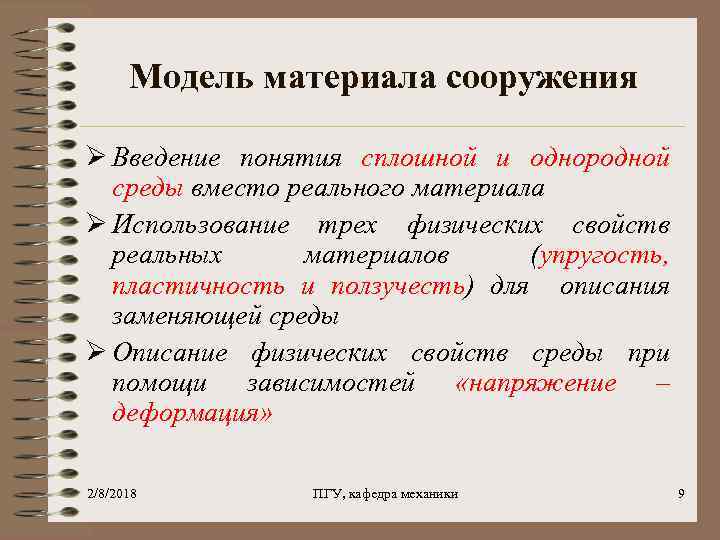

Модель материала сооружения Ø Введение понятия сплошной и однородной среды вместо реального материала Ø Использование трех физических свойств реальных материалов (упругость, пластичность и ползучесть) для описания заменяющей среды Ø Описание физических свойств среды при помощи зависимостей «напряжение – деформация» 2/8/2018 ПГУ, кафедра механики 9

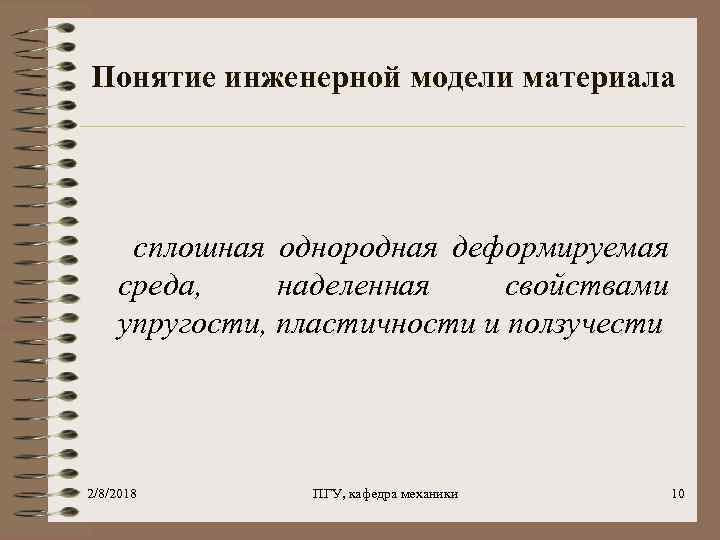

Понятие инженерной модели материала сплошная однородная деформируемая среда, наделенная свойствами упругости, пластичности и ползучести 2/8/2018 ПГУ, кафедра механики 10

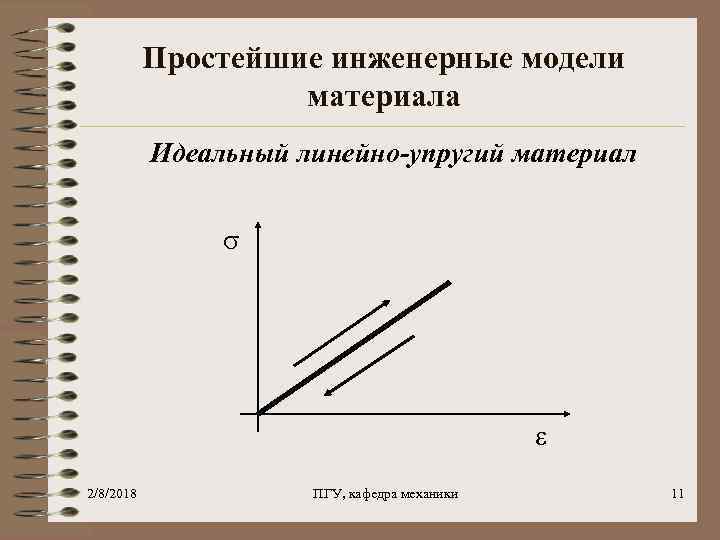

Простейшие инженерные модели материала Идеальный линейно-упругий материал 2/8/2018 ПГУ, кафедра механики 11

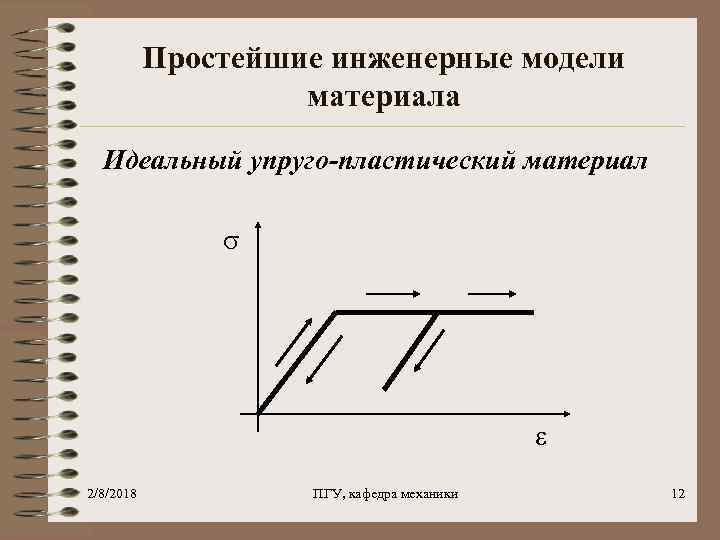

Простейшие инженерные модели материала Идеальный упруго-пластический материал 2/8/2018 ПГУ, кафедра механики 12

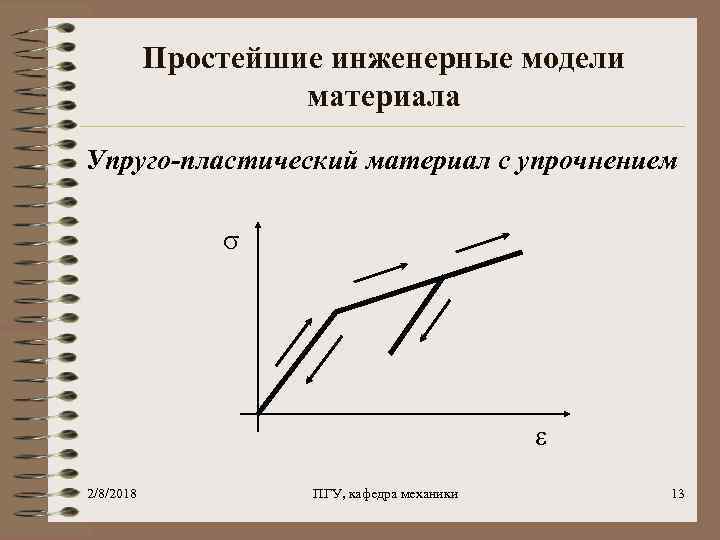

Простейшие инженерные модели материала Упруго-пластический материал с упрочнением 2/8/2018 ПГУ, кафедра механики 13

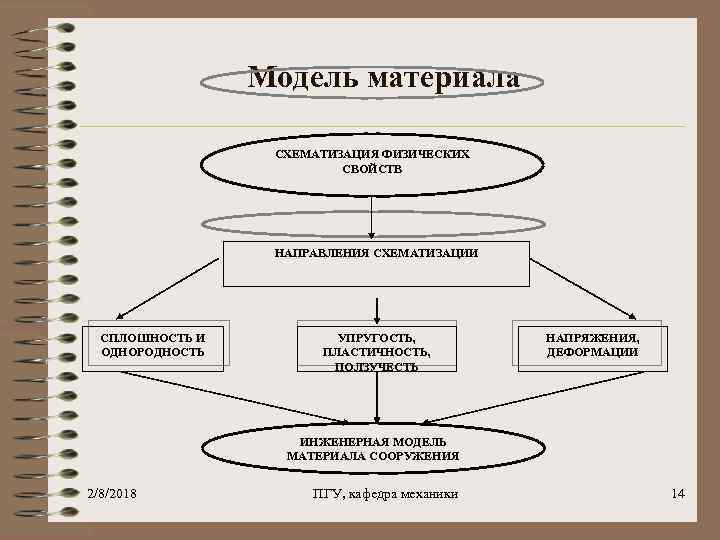

Модель материала СХЕМАТИЗАЦИЯ ФИЗИЧЕСКИХ СВОЙСТВ НАПРАВЛЕНИЯ СХЕМАТИЗАЦИИ СПЛОШНОСТЬ И ОДНОРОДНОСТЬ УПРУГОСТЬ, ПЛАСТИЧНОСТЬ, ПОЛЗУЧЕСТЬ НАПРЯЖЕНИЯ, ДЕФОРМАЦИИ ИНЖЕНЕРНАЯ МОДЕЛЬ МАТЕРИАЛА СООРУЖЕНИЯ 2/8/2018 ПГУ, кафедра механики 14

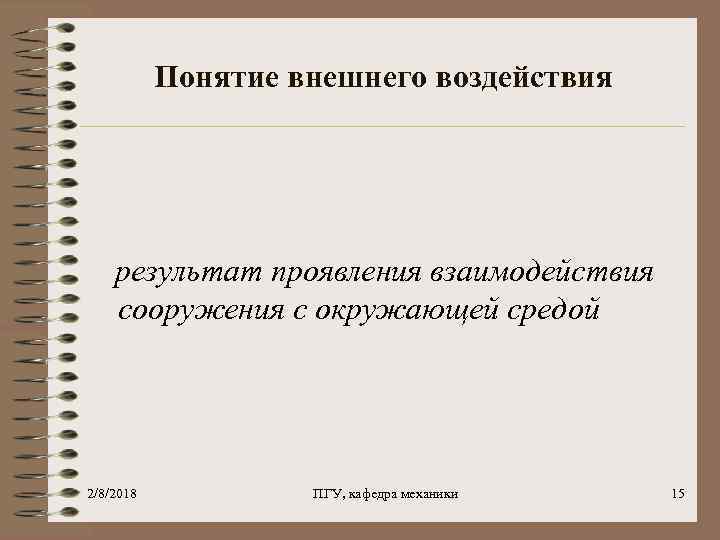

Понятие внешнего воздействия результат проявления взаимодействия сооружения с окружающей средой 2/8/2018 ПГУ, кафедра механики 15

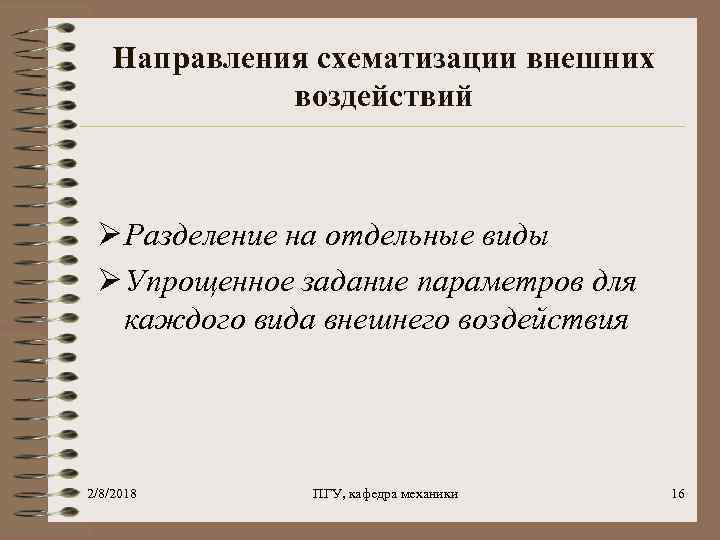

Направления схематизации внешних воздействий Ø Разделение на отдельные виды Ø Упрощенное задание параметров для каждого вида внешнего воздействия 2/8/2018 ПГУ, кафедра механики 16

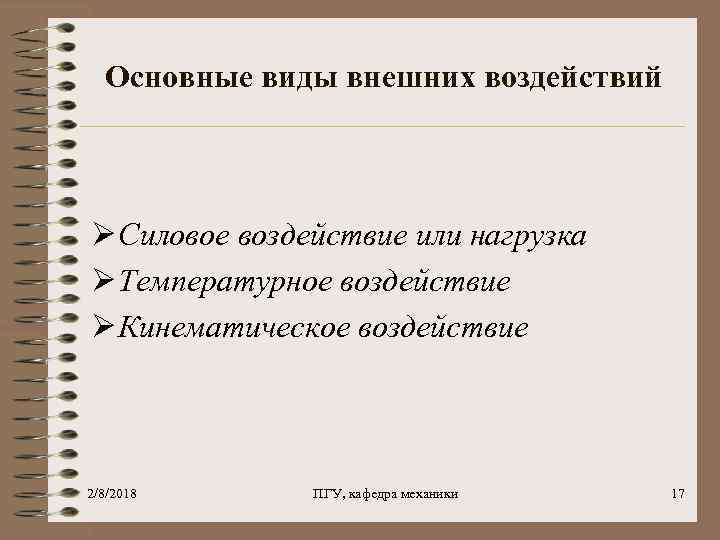

Основные виды внешних воздействий Ø Силовое воздействие или нагрузка Ø Температурное воздействие Ø Кинематическое воздействие 2/8/2018 ПГУ, кафедра механики 17

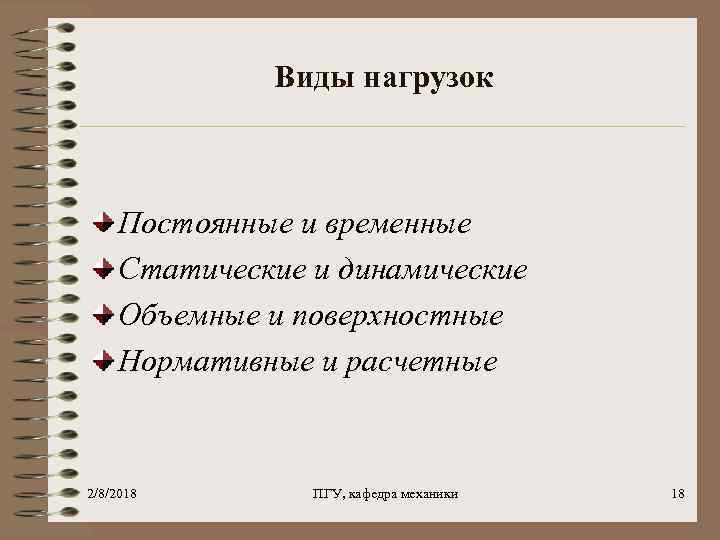

Виды нагрузок Постоянные и временные Статические и динамические Объемные и поверхностные Нормативные и расчетные 2/8/2018 ПГУ, кафедра механики 18

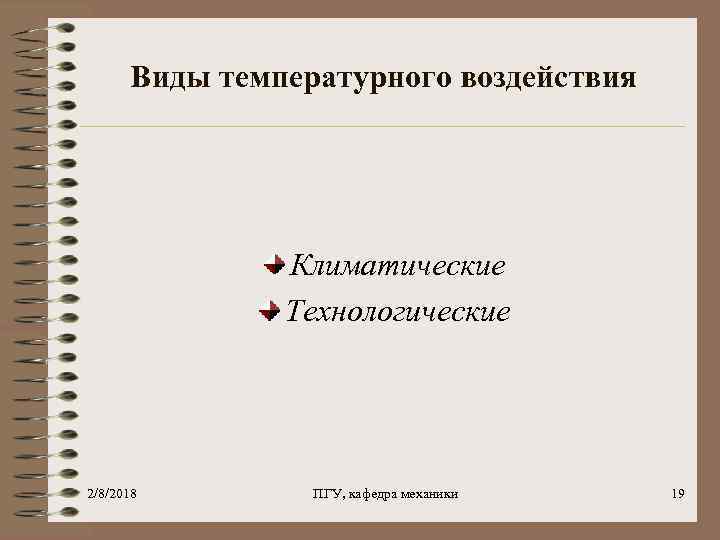

Виды температурного воздействия Климатические Технологические 2/8/2018 ПГУ, кафедра механики 19

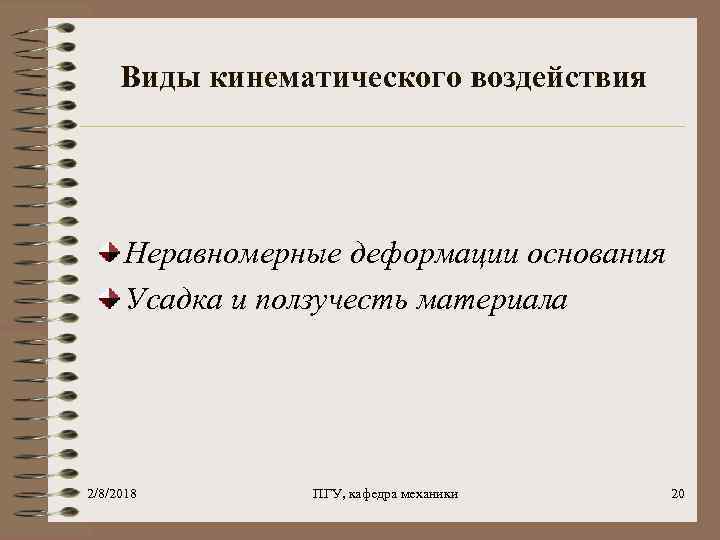

Виды кинематического воздействия Неравномерные деформации основания Усадка и ползучесть материала 2/8/2018 ПГУ, кафедра механики 20

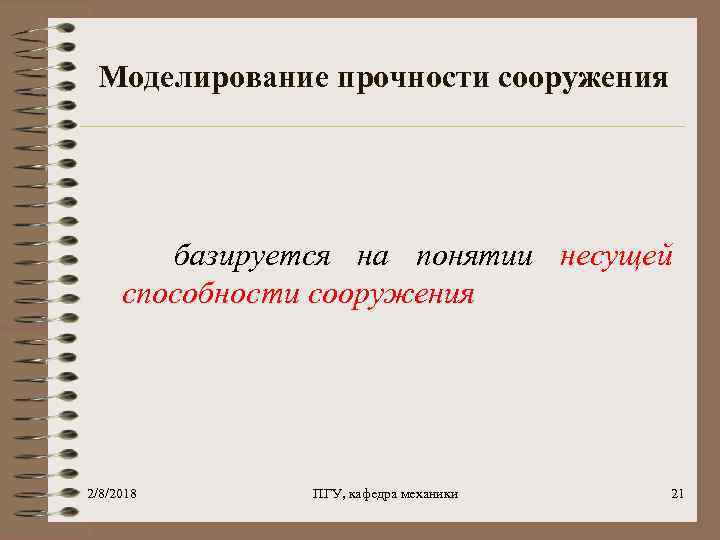

Моделирование прочности сооружения базируется на понятии несущей способности сооружения 2/8/2018 ПГУ, кафедра механики 21

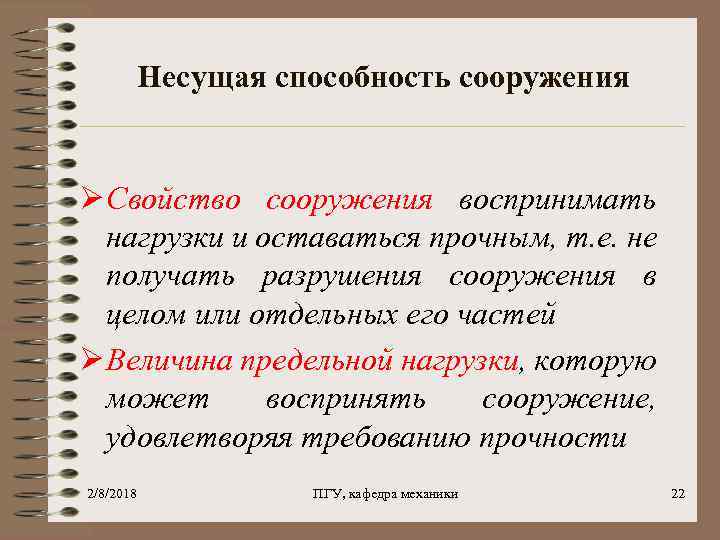

Несущая способность сооружения Ø Свойство сооружения воспринимать нагрузки и оставаться прочным, т. е. не получать разрушения сооружения в целом или отдельных его частей Ø Величина предельной нагрузки, которую может воспринять сооружение, удовлетворяя требованию прочности 2/8/2018 ПГУ, кафедра механики 22

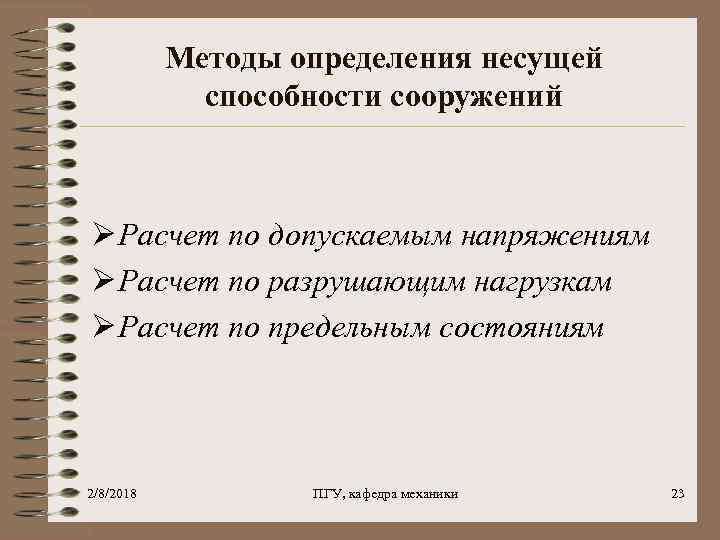

Методы определения несущей способности сооружений Ø Расчет по допускаемым напряжениям Ø Расчет по разрушающим нагрузкам Ø Расчет по предельным состояниям 2/8/2018 ПГУ, кафедра механики 23

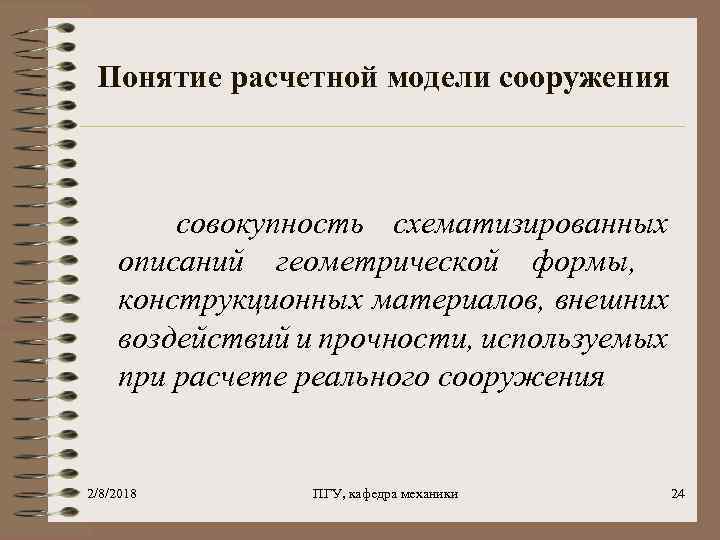

Понятие расчетной модели сооружения совокупность схематизированных описаний геометрической формы, конструкционных материалов, внешних воздействий и прочности, используемых при расчете реального сооружения 2/8/2018 ПГУ, кафедра механики 24

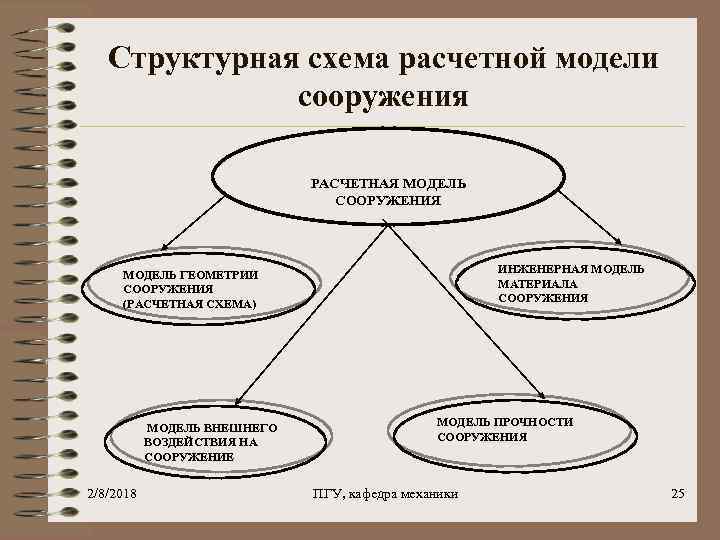

Структурная схема расчетной модели сооружения РАСЧЕТНАЯ МОДЕЛЬ СООРУЖЕНИЯ ИНЖЕНЕРНАЯ МОДЕЛЬ МАТЕРИАЛА СООРУЖЕНИЯ МОДЕЛЬ ГЕОМЕТРИИ СООРУЖЕНИЯ (РАСЧЕТНАЯ СХЕМА) МОДЕЛЬ ВНЕШНЕГО ВОЗДЕЙСТВИЯ НА СООРУЖЕНИЕ 2/8/2018 МОДЕЛЬ ПРОЧНОСТИ СООРУЖЕНИЯ ПГУ, кафедра механики 25
