2 Получения цифровых топографических карт М 1: 50 000 по ЦТК М 1: 25 2 Получения цифровых топографических карт М 1: 50 000 по ЦТК М 1: 25 000, М 1: 100 000 по ЦТК М 1: 50 000, М 1: 200 000 по ЦТК М 1: 100 000. Новосибирск 2008 г.

3 Технология предназначена для автоматизированного составления цифровых и графических топографических карт масштаба 1: 50 3 Технология предназначена для автоматизированного составления цифровых и графических топографических карт масштаба 1: 50 000, 1: 100 000 и 1: 200 000 по имеющимся ЦТК масштаба 1: 25 000, 1: 50 000 и 1: 100 000. Полученные ЦММ производных масштабов предназначаются для использования как в геоинформационных системах, так и для последующей подготовки издательских оригиналов топографических карт.

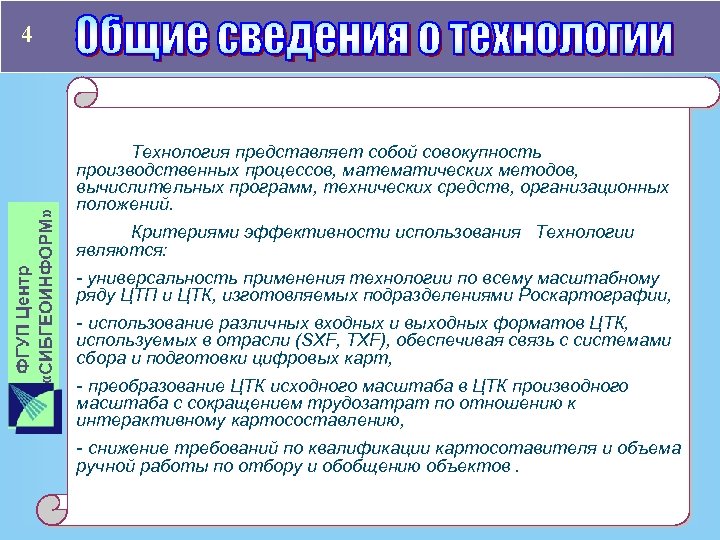

4 Технология представляет собой совокупность производственных процессов, математических методов, вычислительных программ, технических средств, организационных 4 Технология представляет собой совокупность производственных процессов, математических методов, вычислительных программ, технических средств, организационных положений. Критериями эффективности использования Технологии являются: - универсальность применения технологии по всему масштабному ряду ЦТП и ЦТК, изготовляемых подразделениями Роскартографии, - использование различных входных и выходных форматов ЦТК, используемых в отрасли (SXF, TXF), обеспечивая связь с системами сбора и подготовки цифровых карт, - преобразование ЦТК исходного масштаба в ЦТК производного масштаба с сокращением трудозатрат по отношению к интерактивному картосоставлению, - снижение требований по квалификации картосотавителя и объема ручной работы по отбору и обобщению объектов.

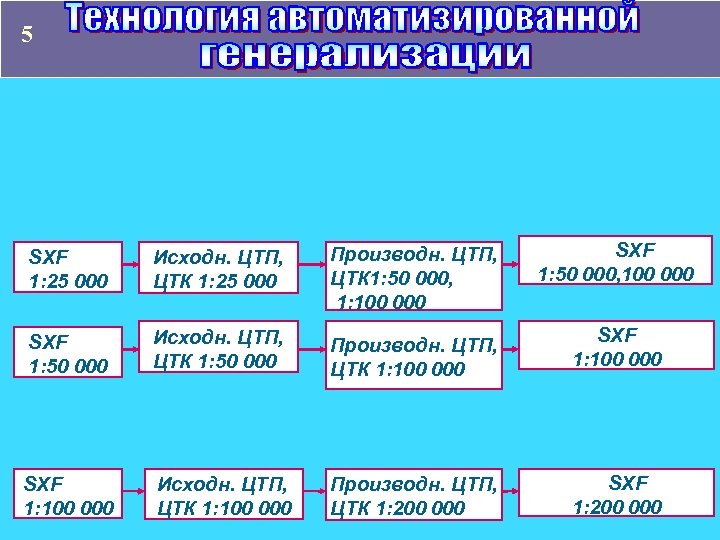

5 SXF 1: 25 000 Исходн. ЦТП, ЦТК 1: 25 000 Производн. ЦТП, ЦТК 5 SXF 1: 25 000 Исходн. ЦТП, ЦТК 1: 25 000 Производн. ЦТП, ЦТК 1: 50 000, 1: 100 000 SXF 1: 50 000 Исходн. ЦТП, ЦТК 1: 50 000 Производн. ЦТП, ЦТК 1: 100 000 SXF 1: 100 000 Исходн. ЦТП, ЦТК 1: 100 000 Производн. ЦТП, ЦТК 1: 200 000 SXF 1: 50 000, 100 000 SXF 1: 200 000

6 Производные Исходные ЦТП, ЦТК Объект правила и цензы Объект … Модель генерализации … 6 Производные Исходные ЦТП, ЦТК Объект правила и цензы Объект … Модель генерализации … Объект правила и цензы Объект

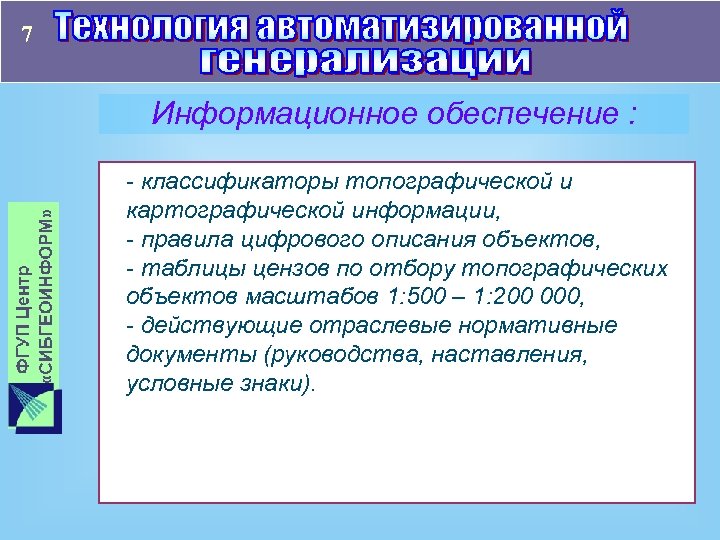

7 Информационное обеспечение : - классификаторы топографической и картографической информации, - правила цифрового описания 7 Информационное обеспечение : - классификаторы топографической и картографической информации, - правила цифрового описания объектов, - таблицы цензов по отбору топографических объектов масштабов 1: 500 – 1: 200 000, - действующие отраслевые нормативные документы (руководства, наставления, условные знаки).

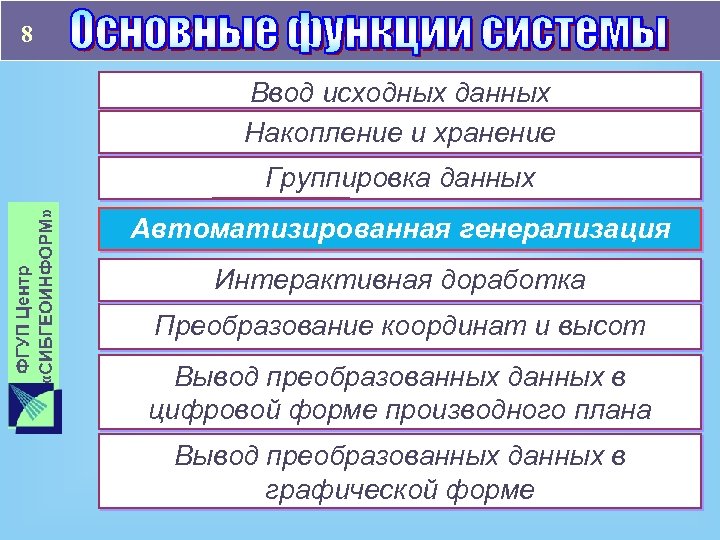

8 Ввод исходных данных Накопление и хранение Группировка данных Автоматизированная генерализация Интерактивная доработка Преобразование 8 Ввод исходных данных Накопление и хранение Группировка данных Автоматизированная генерализация Интерактивная доработка Преобразование координат и высот Вывод преобразованных данных в цифровой форме производного плана Вывод преобразованных данных в графической форме

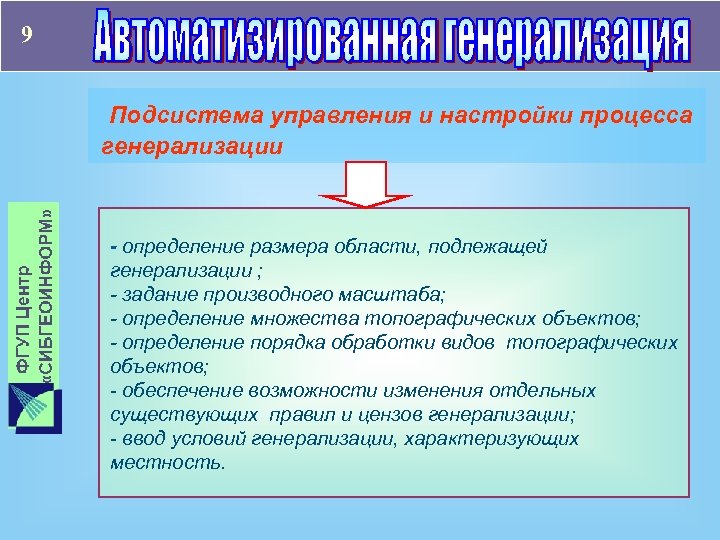

9 Подсистема управления и настройки процесса генерализации - определение размера области, подлежащей генерализации ; 9 Подсистема управления и настройки процесса генерализации - определение размера области, подлежащей генерализации ; - задание производного масштаба; - определение множества топографических объектов; - определение порядка обработки видов топографических объектов; - обеспечение возможности изменения отдельных существующих правил и цензов генерализации; - ввод условий генерализации, характеризующих местность.

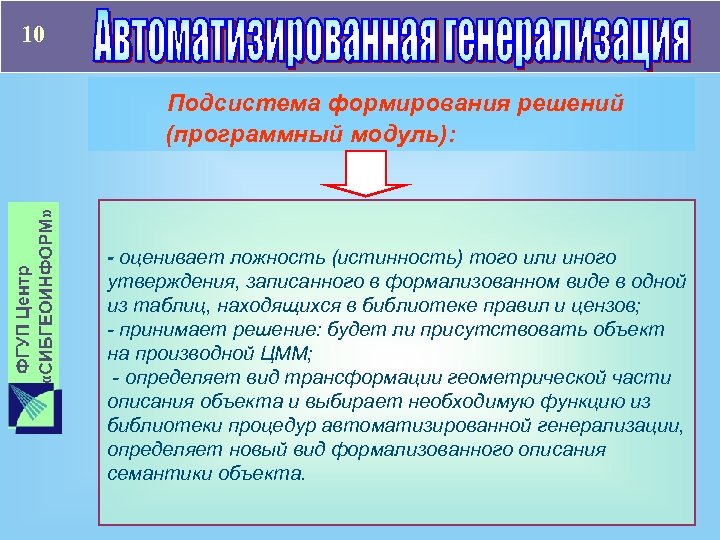

10 Подсистема формирования решений (программный модуль): - оценивает ложность (истинность) того или иного утверждения, 10 Подсистема формирования решений (программный модуль): - оценивает ложность (истинность) того или иного утверждения, записанного в формализованном виде в одной из таблиц, находящихся в библиотеке правил и цензов; - принимает решение: будет ли присутствовать объект на производной ЦММ; - определяет вид трансформации геометрической части описания объекта и выбирает необходимую функцию из библиотеки процедур автоматизированной генерализации, определяет новый вид формализованного описания семантики объекта.

11 Библиотека процедур автоматизированной генерализации содержит набор процедур и функций, обеспечивающих такие виды генерализации 11 Библиотека процедур автоматизированной генерализации содержит набор процедур и функций, обеспечивающих такие виды генерализации как: - Упрощение (сглаживание) очертаний объектов; - свёртывание контура объекта; - изменение типа локализации; - отбор (удаление) объектов; - согласование взаимного положения объектов.

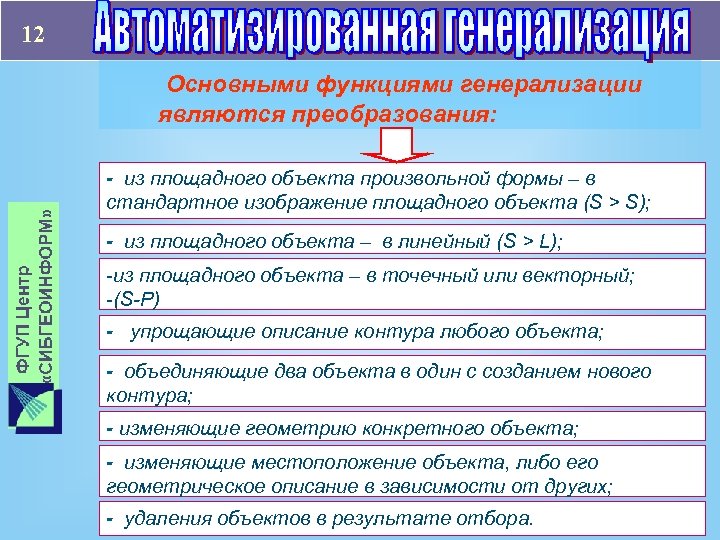

12 Основными функциями генерализации являются преобразования: - из площадного объекта произвольной формы – в 12 Основными функциями генерализации являются преобразования: - из площадного объекта произвольной формы – в стандартное изображение площадного объекта (S > S); - из площадного объекта – в линейный (S > L); -из площадного объекта – в точечный или векторный; -(S-P) - упрощающие описание контура любого объекта; - объединяющие два объекта в один с созданием нового контура; - изменяющие геометрию конкретного объекта; - изменяющие местоположение объекта, либо его геометрическое описание в зависимости от других; - удаления объектов в результате отбора.

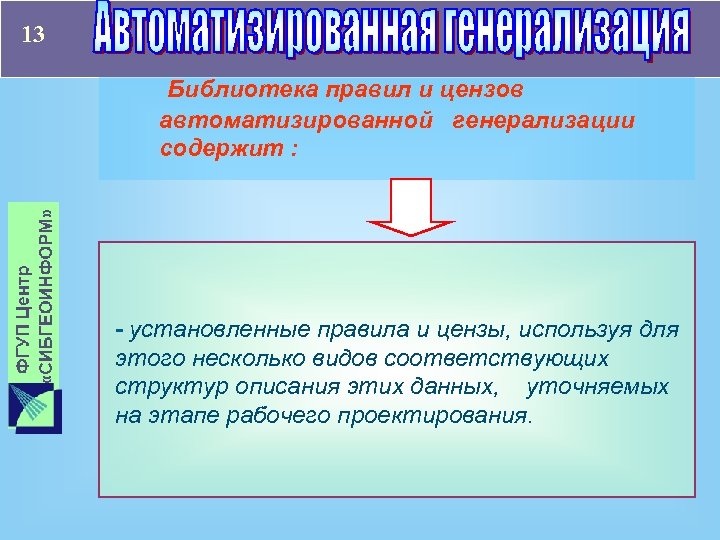

13 Библиотека правил и цензов автоматизированной генерализации содержит : - установленные правила и цензы, 13 Библиотека правил и цензов автоматизированной генерализации содержит : - установленные правила и цензы, используя для этого несколько видов соответствующих структур описания этих данных, уточняемых на этапе рабочего проектирования.

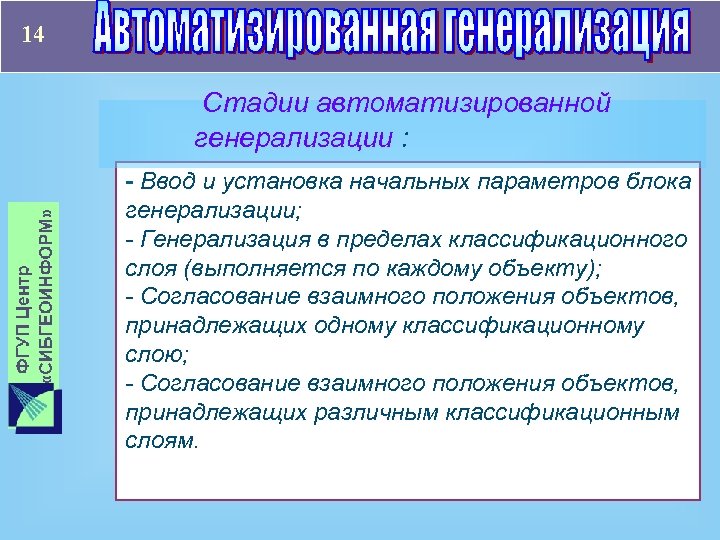

14 Стадии автоматизированной генерализации : - Ввод и установка начальных параметров блока генерализации; - 14 Стадии автоматизированной генерализации : - Ввод и установка начальных параметров блока генерализации; - Генерализация в пределах классификационного слоя (выполняется по каждому объекту); - Согласование взаимного положения объектов, принадлежащих одному классификационному слою; - Согласование взаимного положения объектов, принадлежащих различным классификационным слоям.

15 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 15 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 000 Построение кварталов (увеличение ширины застроенной части квартала до 1, 1 мм выполняется: равномерно от осевой линии застроенной части, если при этом ширина улицы и проезда показываются более 0, 5 мм (более 0, 8 мм для магистральной улицы); в противоположную сторону от осевой линии улицы, если ширина улицы не выражена (0, 5 или 0, 8 мм и менее).

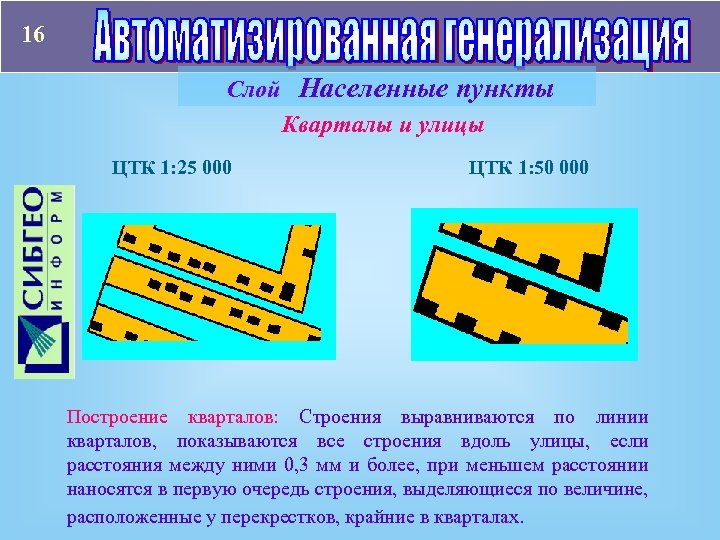

16 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 16 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 000 Построение кварталов: Строения выравниваются по линии кварталов, показываются все строения вдоль улицы, если расстояния между ними 0, 3 мм и более, при меньшем расстоянии наносятся в первую очередь строения, выделяющиеся по величине, расположенные у перекрестков, крайние в кварталах.

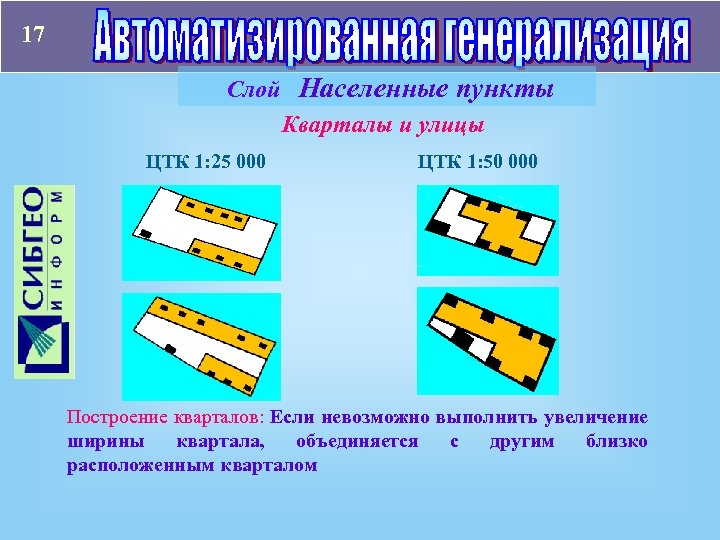

17 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 17 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 000 Построение кварталов: Если невозможно выполнить увеличение ширины квартала, объединяется с другим близко расположенным кварталом

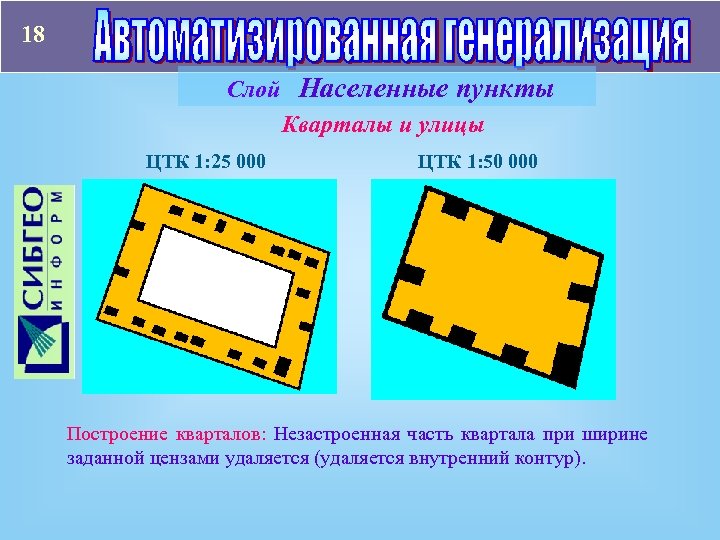

18 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 18 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 000 Построение кварталов: Незастроенная часть квартала при ширине заданной цензами удаляется (удаляется внутренний контур).

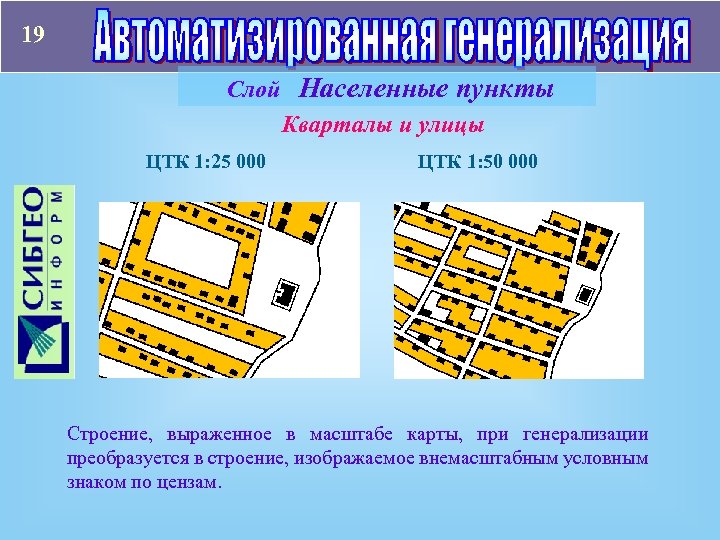

19 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 19 Слой Населенные пункты Кварталы и улицы ЦТК 1: 25 000 ЦТК 1: 50 000 Строение, выраженное в масштабе карты, при генерализации преобразуется в строение, изображаемое внемасштабным условным знаком по цензам.

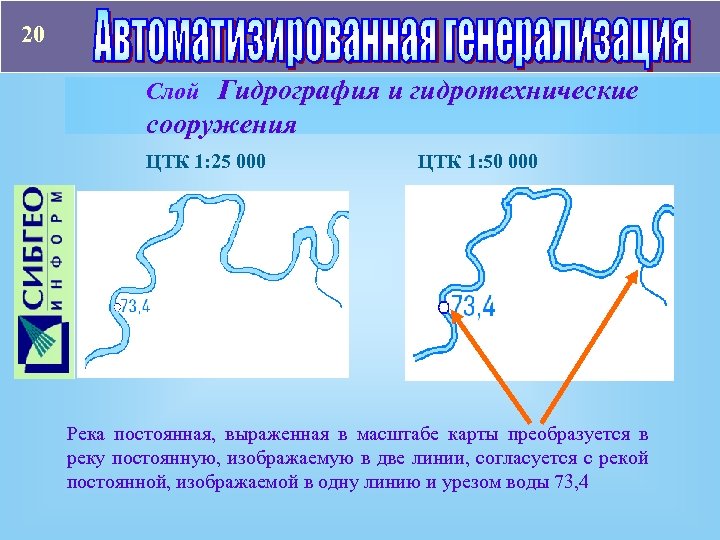

20 Слой Гидрография и гидротехнические сооружения ЦТК 1: 25 000 ЦТК 1: 50 000 20 Слой Гидрография и гидротехнические сооружения ЦТК 1: 25 000 ЦТК 1: 50 000 Река постоянная, выраженная в масштабе карты преобразуется в реку постоянную, изображаемую в две линии, согласуется с рекой постоянной, изображаемой в одну линию и урезом воды 73, 4

21 Слой Гидрография и гидротехнические сооружения ЦТК 1: 25 000 ЦТК 1: 50 000 21 Слой Гидрография и гидротехнические сооружения ЦТК 1: 25 000 ЦТК 1: 50 000 При генерализации автоматически согласовываются реки с разными типами локализации и с урезами воды.

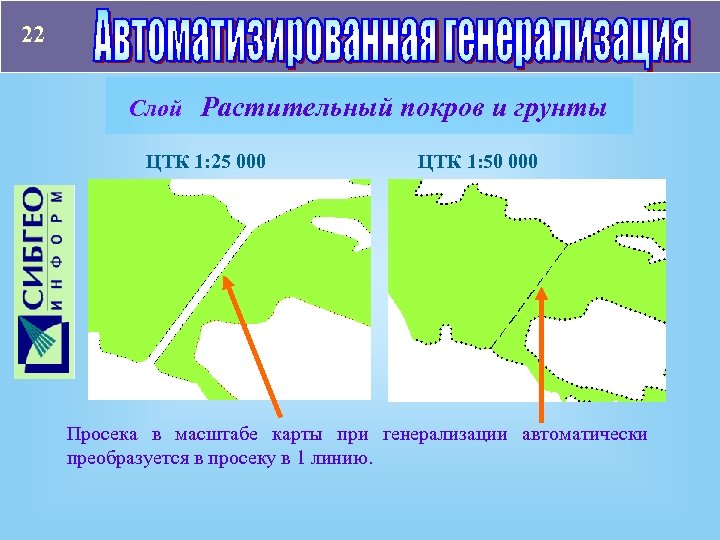

22 Слой Растительный покров и грунты ЦТК 1: 25 000 ЦТК 1: 50 000 22 Слой Растительный покров и грунты ЦТК 1: 25 000 ЦТК 1: 50 000 Просека в масштабе карты при генерализации автоматически преобразуется в просеку в 1 линию.

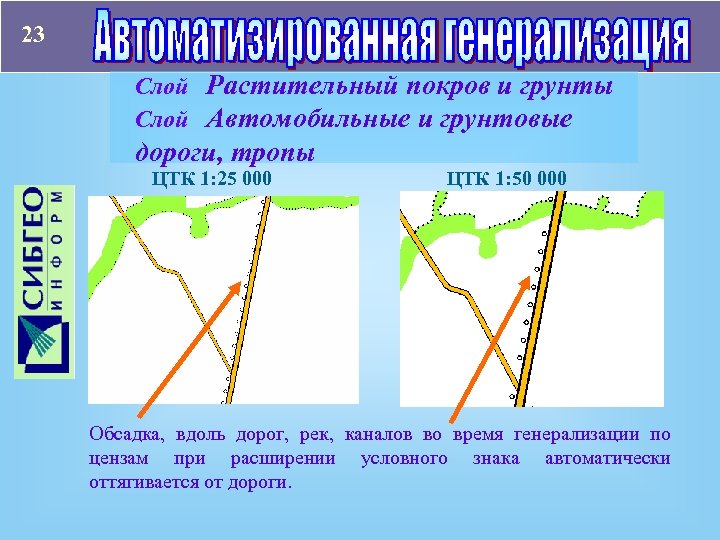

23 Слой Растительный покров и грунты Слой Автомобильные и грунтовые дороги, тропы ЦТК 1: 23 Слой Растительный покров и грунты Слой Автомобильные и грунтовые дороги, тропы ЦТК 1: 25 000 ЦТК 1: 50 000 Обсадка, вдоль дорог, pек, каналов во время генерализации по цензам при расширении условного знака автоматически оттягивается от дороги.

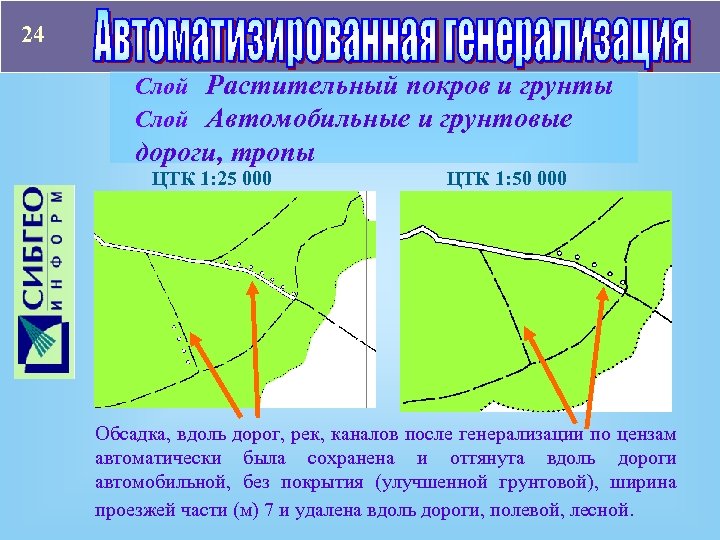

24 Слой Растительный покров и грунты Слой Автомобильные и грунтовые дороги, тропы ЦТК 1: 24 Слой Растительный покров и грунты Слой Автомобильные и грунтовые дороги, тропы ЦТК 1: 25 000 ЦТК 1: 50 000 Обсадка, вдоль дорог, pек, каналов после генерализации по цензам автоматически была сохранена и оттянута вдоль дороги автомобильной, без покрытия (улучшенной грунтовой), ширина проезжей части (м) 7 и удалена вдоль дороги, полевой, лесной.

25 Фрагмент карты масштаба 1: 50 000 Автоматизированная генерализация Фрагмент карты масштаба 1: 100 25 Фрагмент карты масштаба 1: 50 000 Автоматизированная генерализация Фрагмент карты масштаба 1: 100 000

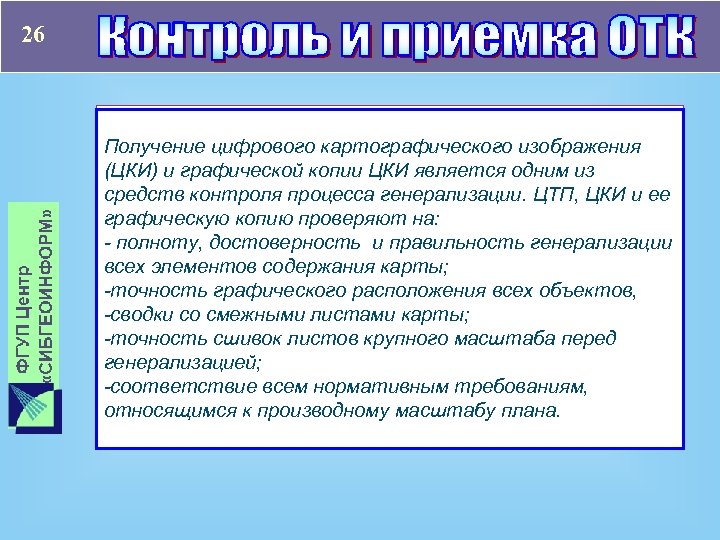

26 Получение цифрового картографического изображения (ЦКИ) и графической копии ЦКИ является одним из средств 26 Получение цифрового картографического изображения (ЦКИ) и графической копии ЦКИ является одним из средств контроля процесса генерализации. ЦТП, ЦКИ и ее графическую копию проверяют на: - полноту, достоверность и правильность генерализации всех элементов содержания карты; -точность графического расположения всех объектов, -сводки со смежными листами карты; -точность сшивок листов крупного масштаба перед генерализацией; -соответствие всем нормативным требованиям, относящимся к производному масштабу плана.
