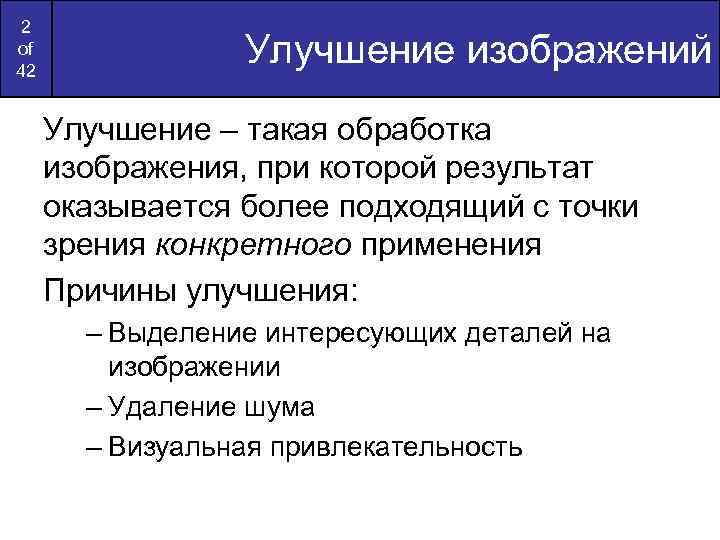

2 of 42 Улучшение изображений Улучшение – такая обработка изображения, при которой результат оказывается более подходящий с точки зрения конкретного применения Причины улучшения: – Выделение интересующих деталей на изображении – Удаление шума – Визуальная привлекательность

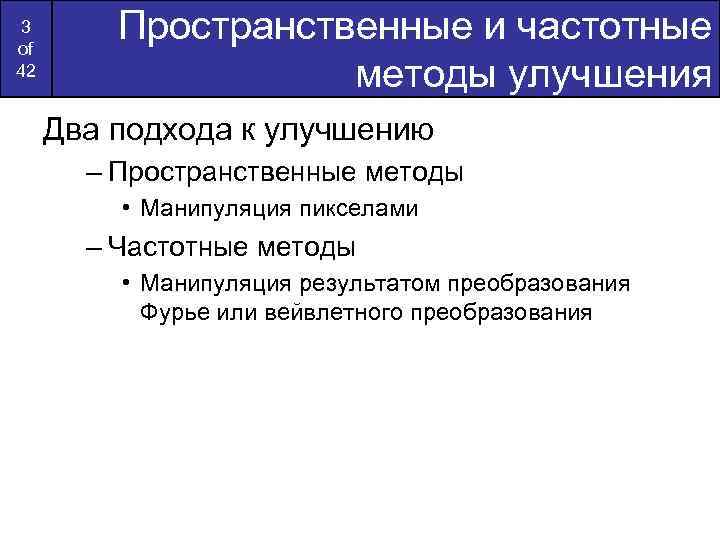

3 of 42 Пространственные и частотные методы улучшения Два подхода к улучшению – Пространственные методы • Манипуляция пикселами – Частотные методы • Манипуляция результатом преобразования Фурье или вейвлетного преобразования

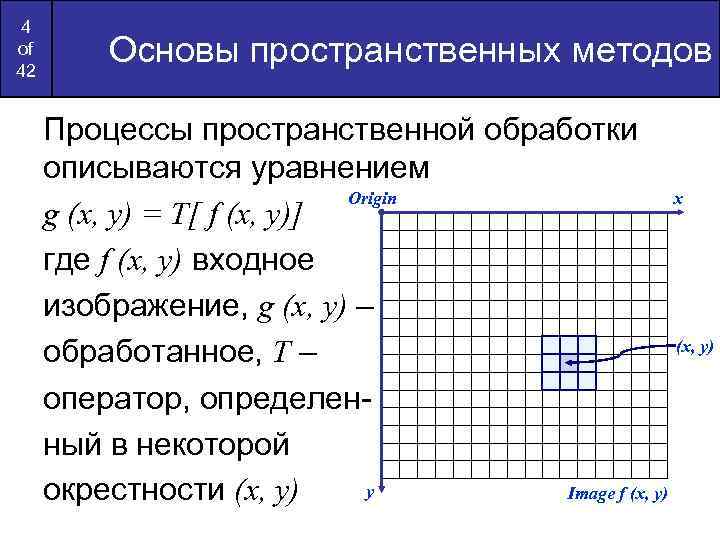

4 of 42 Основы пространственных методов Процессы пространственной обработки описываются уравнением Origin x g (x, y) = T[ f (x, y)] где f (x, y) входное изображение, g (x, y) – (x, y) обработанное, T – оператор, определенный в некоторой y Image f (x, y) окрестности (x, y)

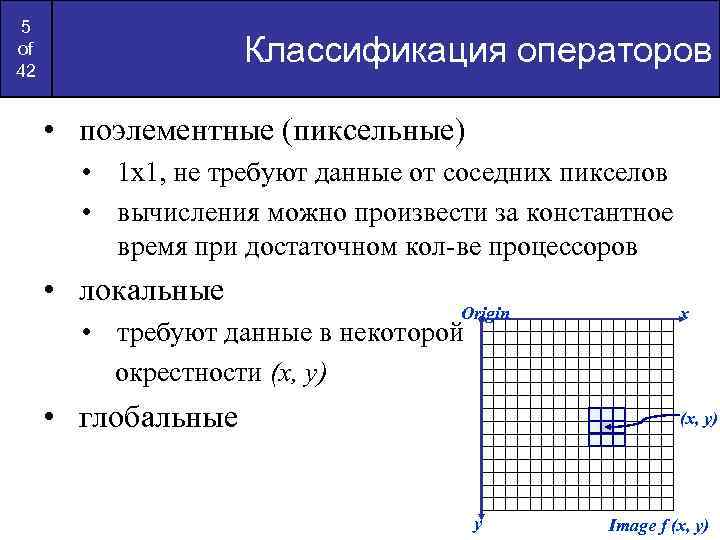

5 of 42 Классификация операторов • поэлементные (пиксельные) • 1 х1, не требуют данные от соседних пикселов • вычисления можно произвести за константное время при достаточном кол-ве процессоров • локальные Origin • требуют данные в некоторой окрестности (x, y) • глобальные x (x, y) y Image f (x, y)

6 of 42 Поэлементная обработка 1 х1 T называется градационным преобразованием (grey level transformation function или a point processing operation) вида s=T(r) где s интенсивность обработанного изображения, r – исходного

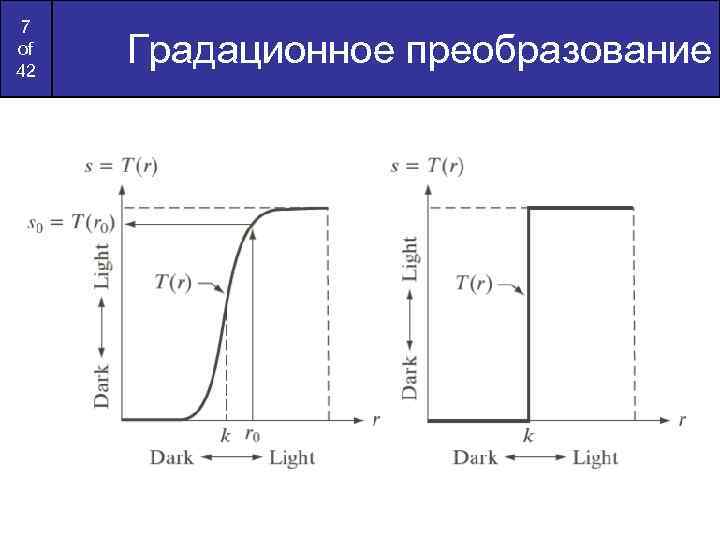

7 of 42 Градационное преобразование

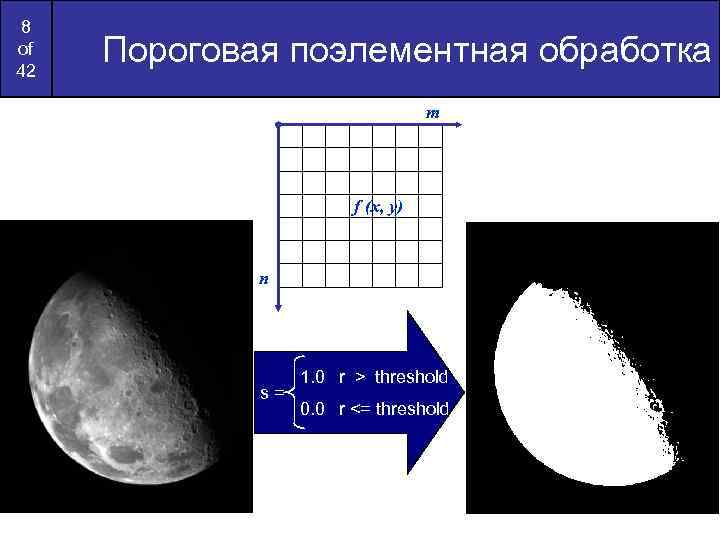

8 of 42 Пороговая поэлементная обработка m f (x, y) n s= 1. 0 r > threshold 0. 0 r <= threshold

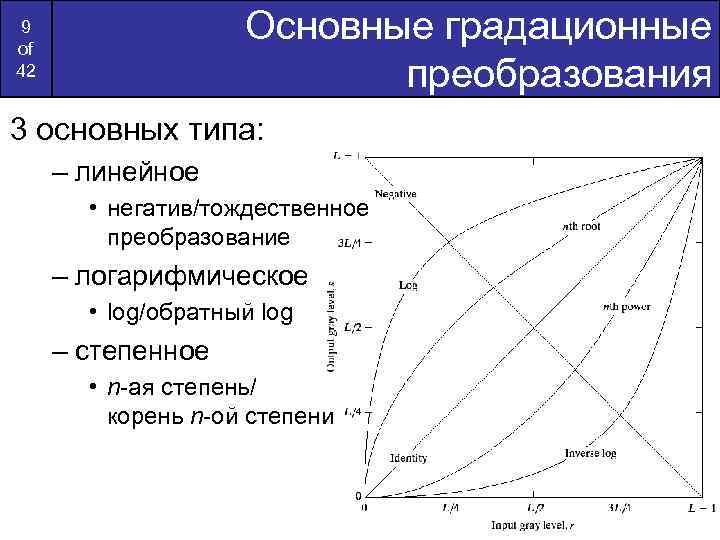

Основные градационные преобразования 9 of 42 3 основных типа: – линейное • негатив/тождественное преобразование – логарифмическое • log/обратный log – степенное • n-ая степень/ корень n-ой степени

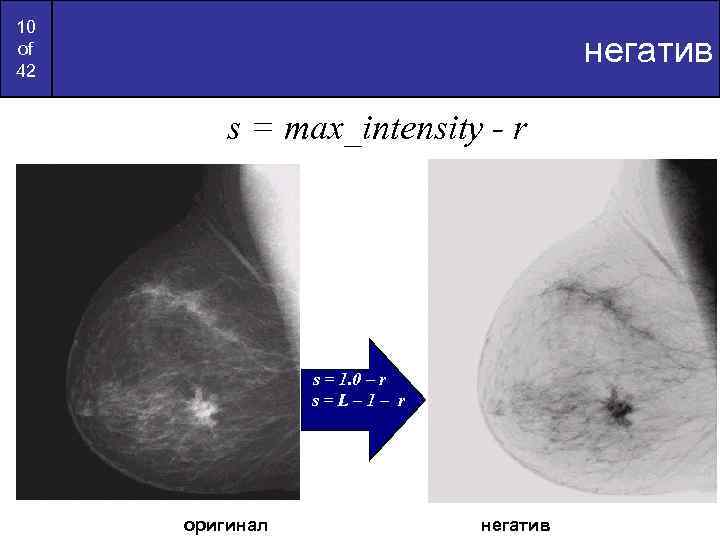

10 of 42 негатив s = max_intensity - r s = 1. 0 – r s=L– 1– r оригинал негатив

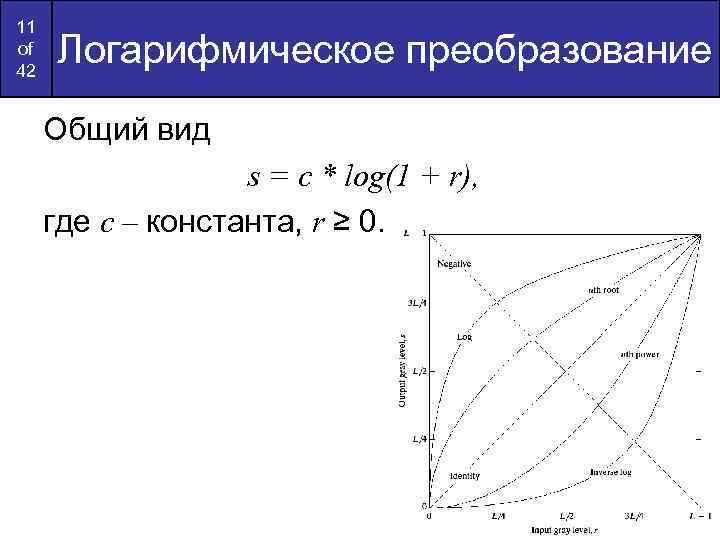

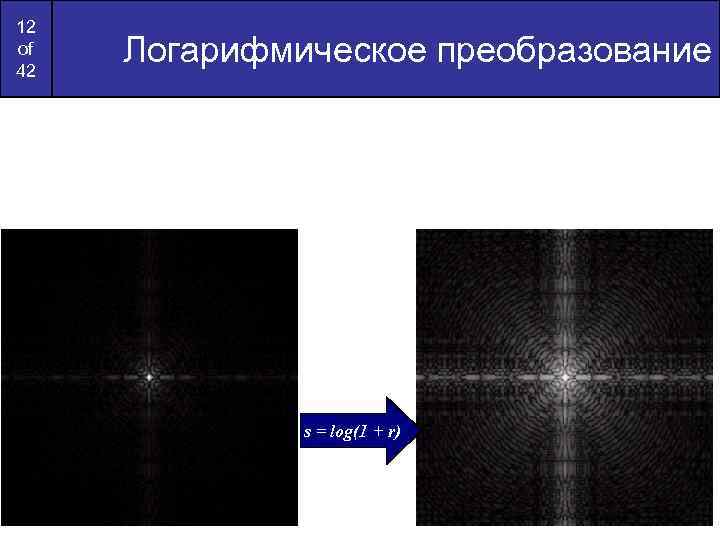

11 of 42 Логарифмическое преобразование Общий вид s = c * log(1 + r), где c – константа, r ≥ 0.

12 of 42 Логарифмическое преобразование s = log(1 + r)

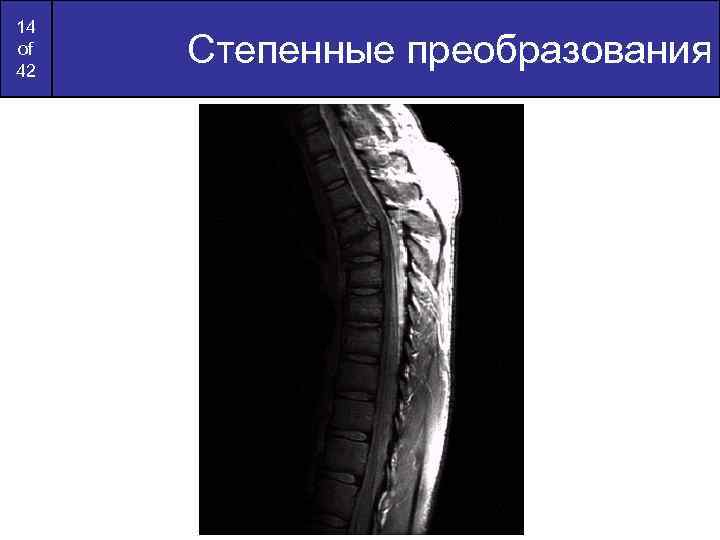

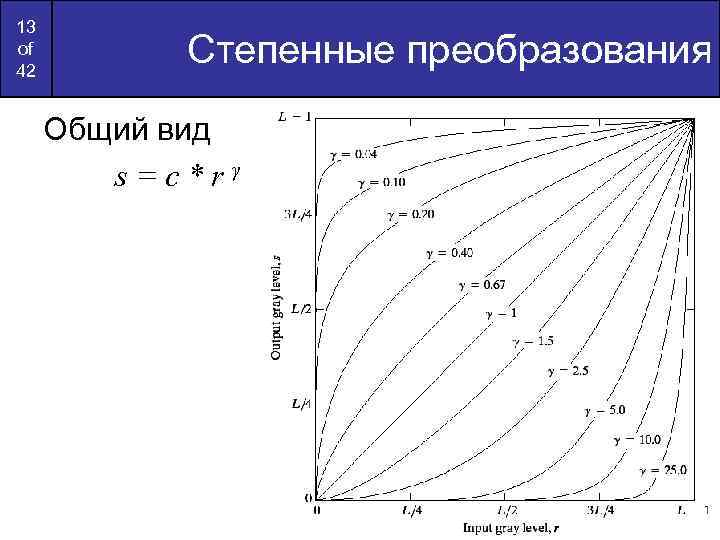

13 of 42 Степенные преобразования Общий вид s=c*rγ

14 of 42 Степенные преобразования

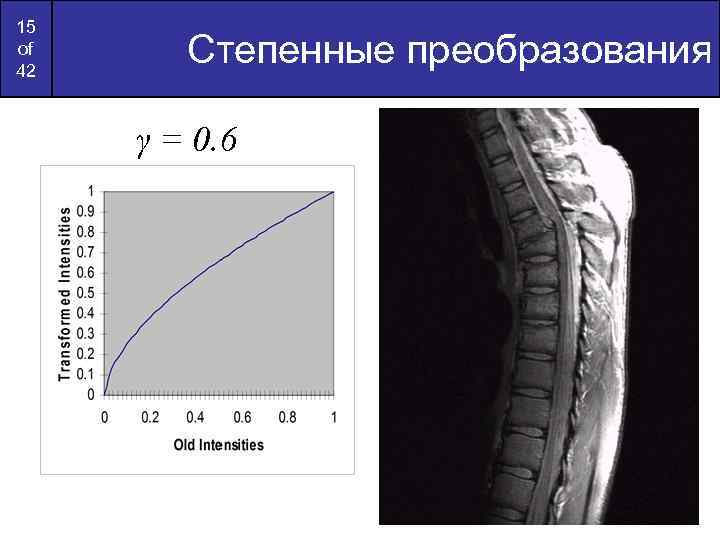

15 of 42 Степенные преобразования γ = 0. 6

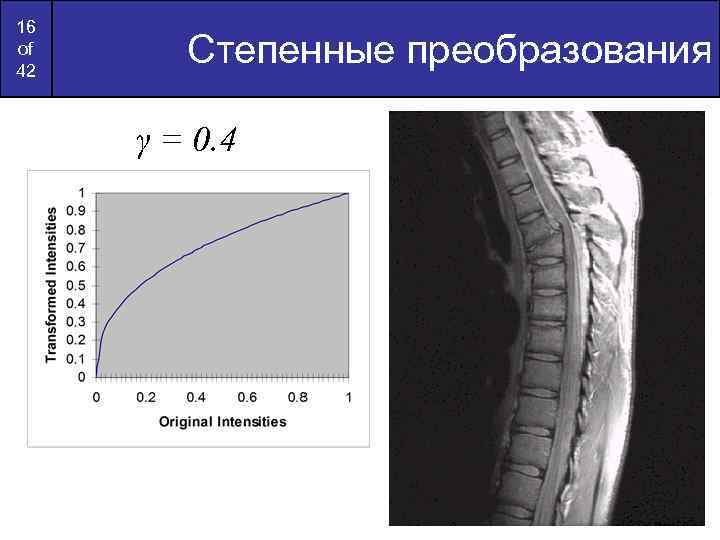

16 of 42 Степенные преобразования γ = 0. 4

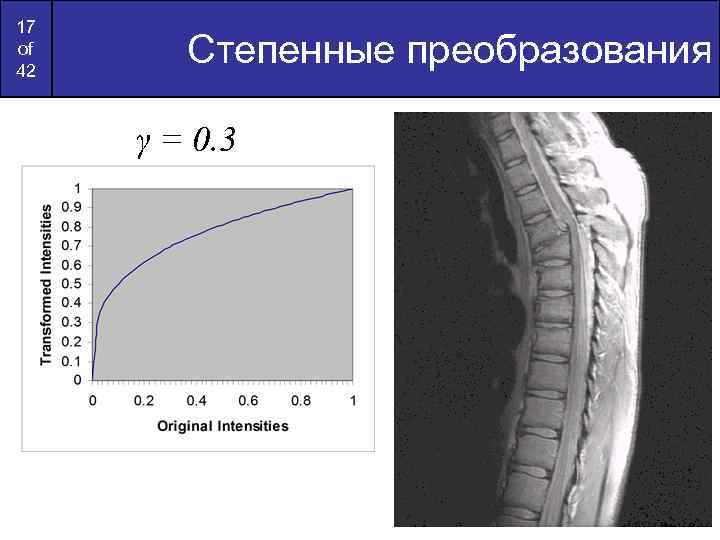

17 of 42 Степенные преобразования γ = 0. 3

18 of 42 Степенные преобразования

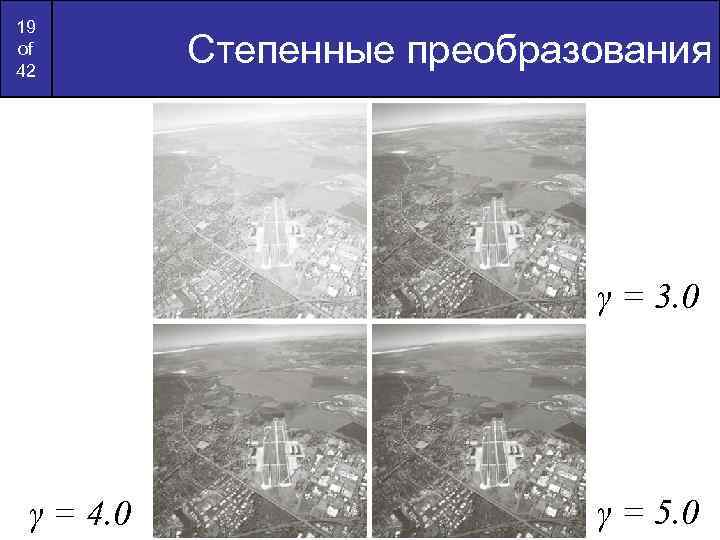

19 of 42 Степенные преобразования γ = 3. 0 γ = 4. 0 γ = 5. 0

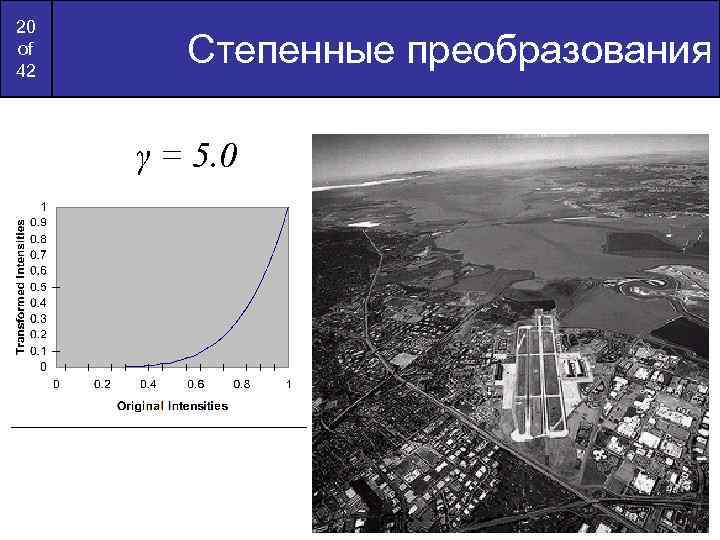

20 of 42 Степенные преобразования γ = 5. 0

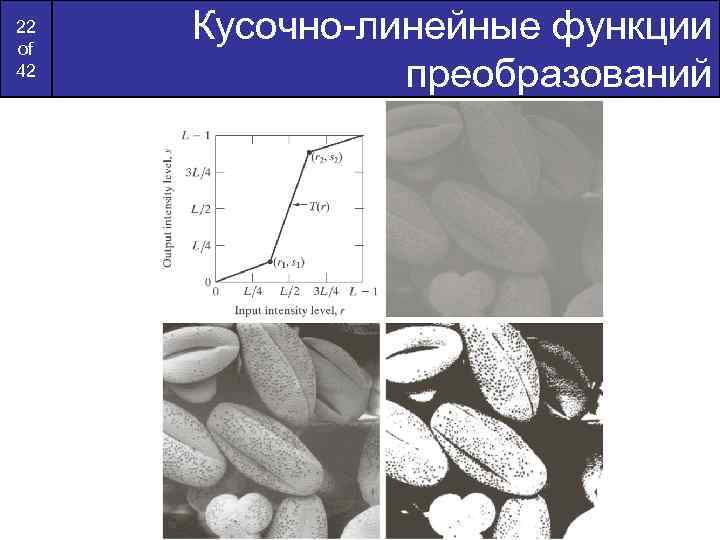

22 of 42 Кусочно-линейные функции преобразований

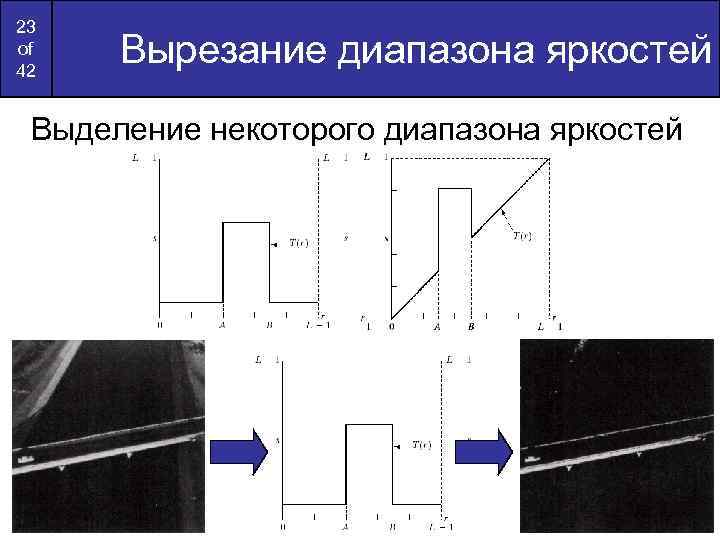

23 of 42 Вырезание диапазона яркостей Выделение некоторого диапазона яркостей

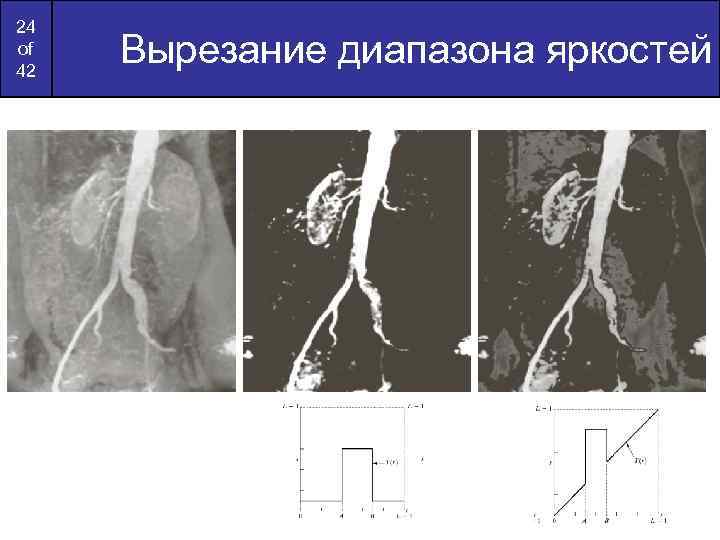

24 of 42 Вырезание диапазона яркостей

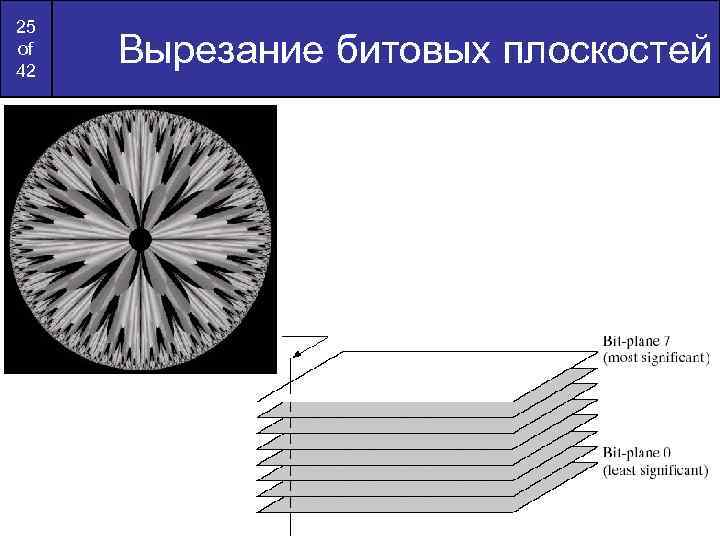

25 of 42 Вырезание битовых плоскостей

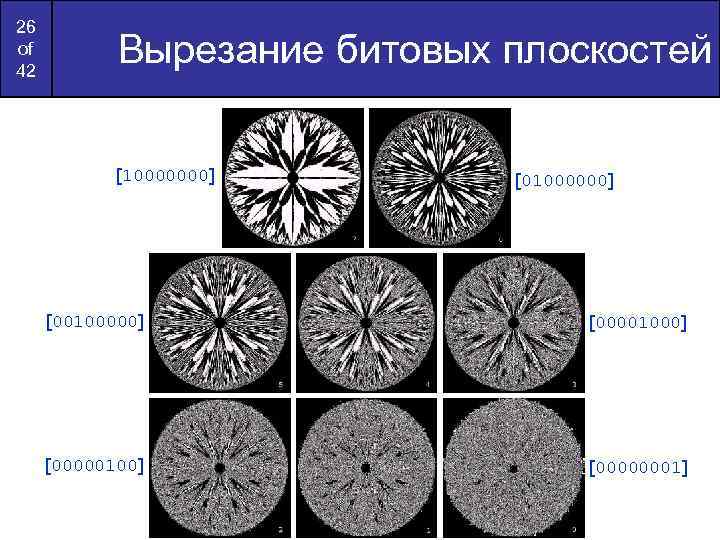

26 of 42 Вырезание битовых плоскостей [10000000] [01000000] [00100000] [00001000] [00000100] [00000001]

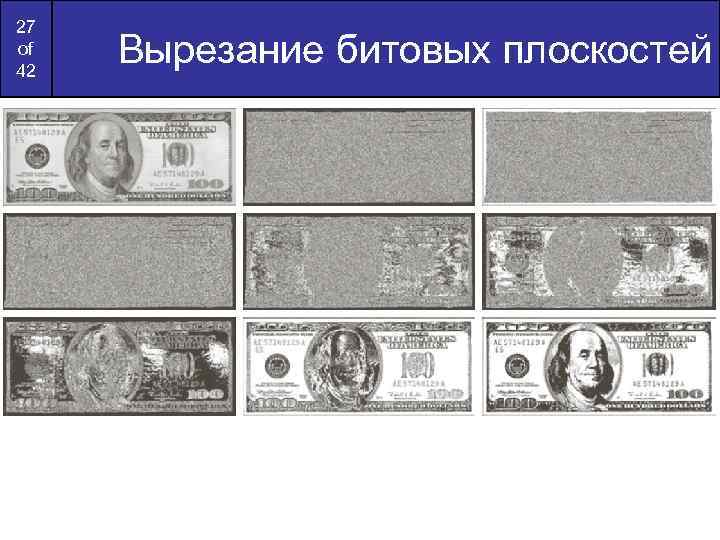

27 of 42 Вырезание битовых плоскостей

28 of 42 Вырезание битовых плоскостей

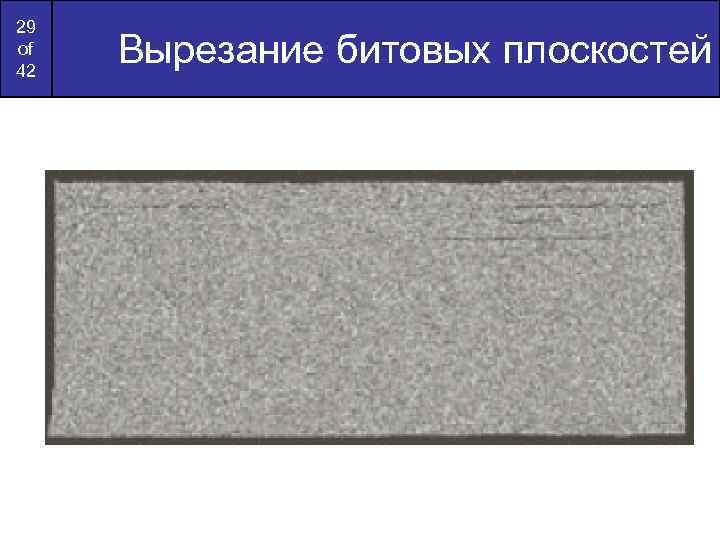

29 of 42 Вырезание битовых плоскостей

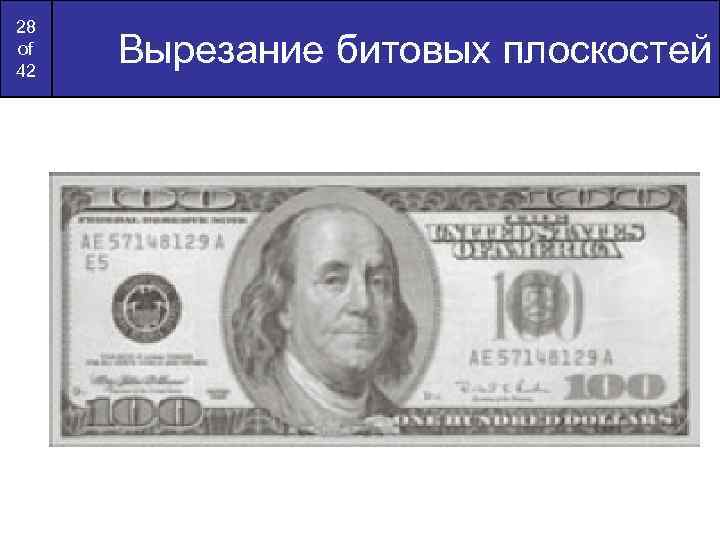

30 of 42 Вырезание битовых плоскостей

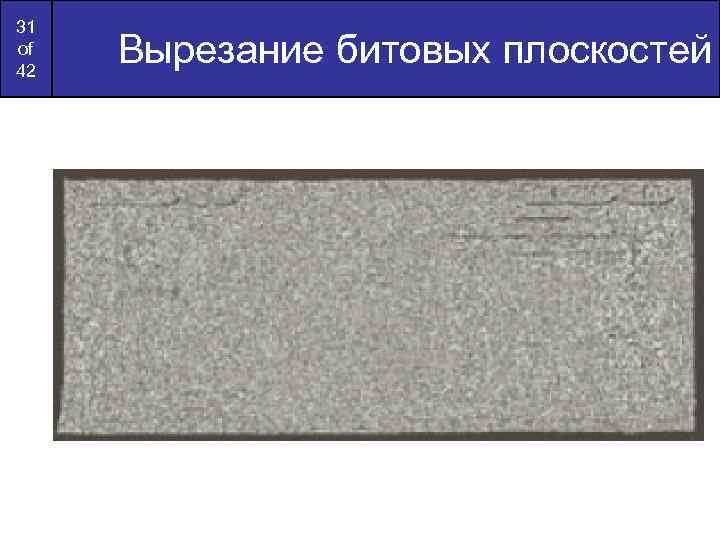

31 of 42 Вырезание битовых плоскостей

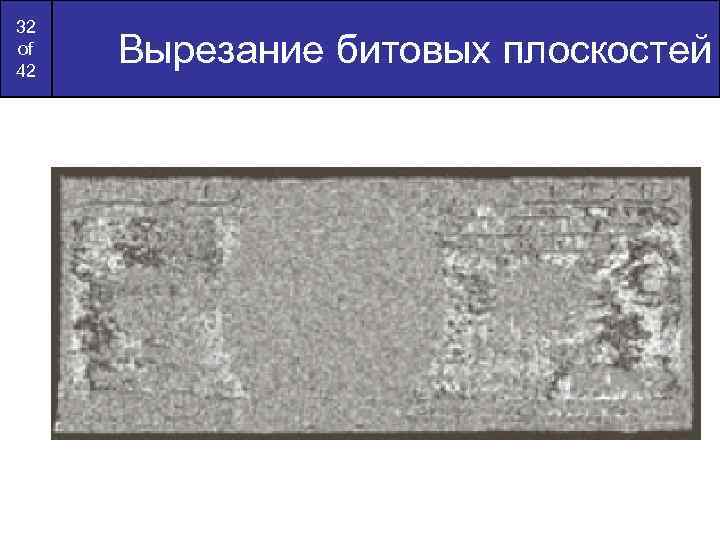

32 of 42 Вырезание битовых плоскостей

33 of 42 Вырезание битовых плоскостей

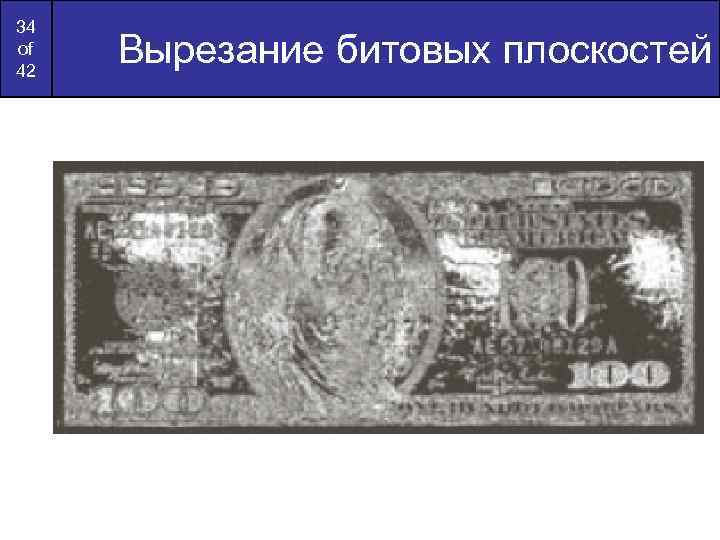

34 of 42 Вырезание битовых плоскостей

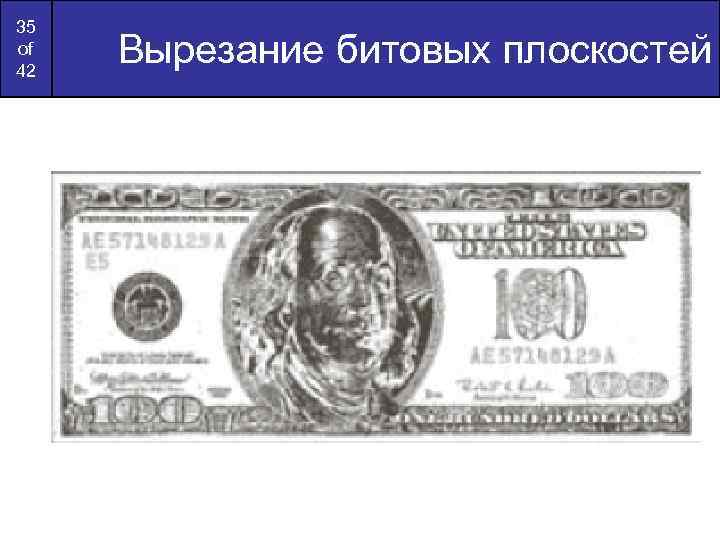

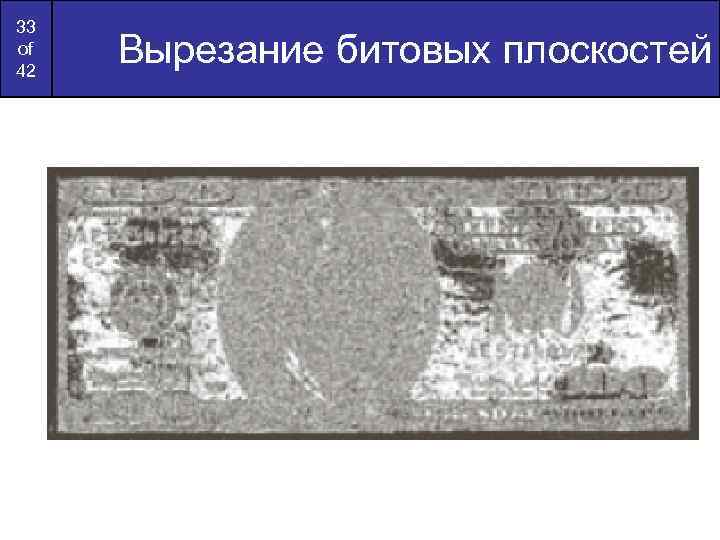

35 of 42 Вырезание битовых плоскостей

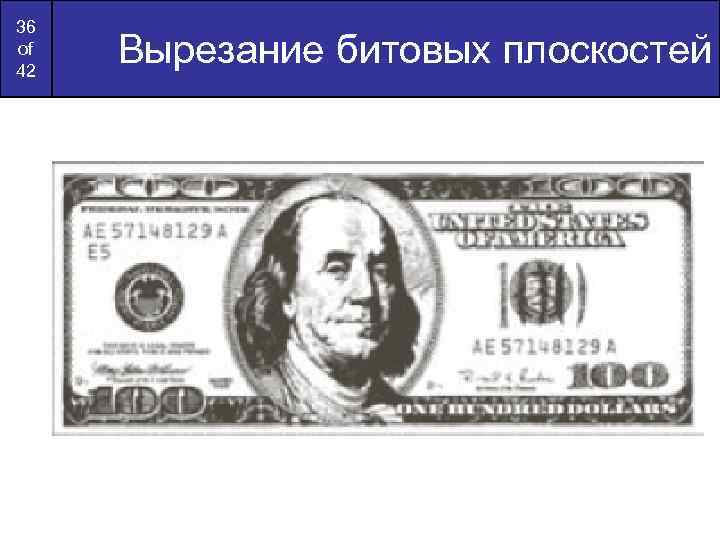

36 of 42 Вырезание битовых плоскостей

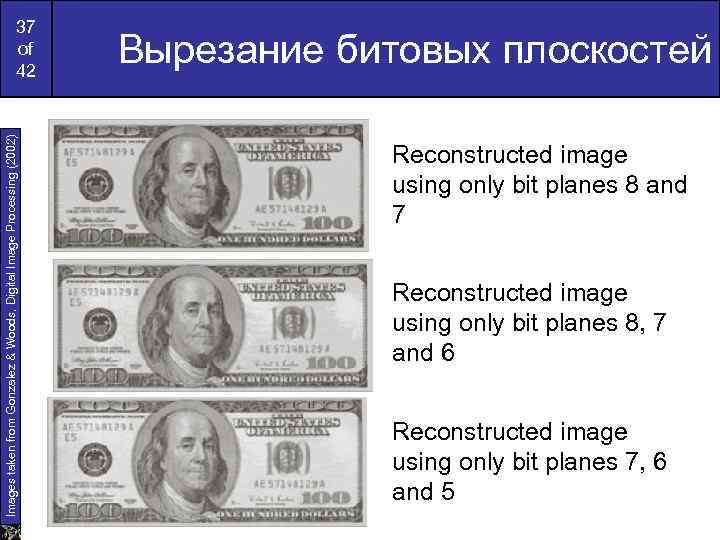

Images taken from Gonzalez & Woods, Digital Image Processing (2002) 37 of 42 Вырезание битовых плоскостей Reconstructed image using only bit planes 8 and 7 Reconstructed image using only bit planes 8, 7 and 6 Reconstructed image using only bit planes 7, 6 and 5
