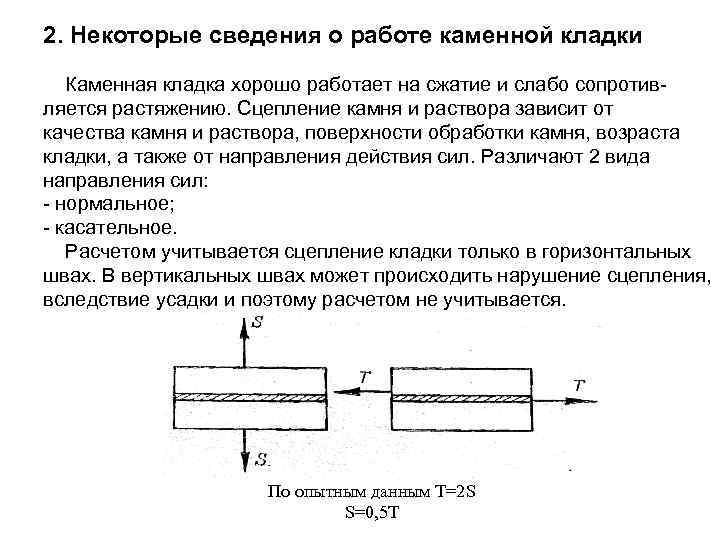

2. Некоторые сведения о работе каменной кладки Каменная кладка хорошо работает на сжатие и слабо сопротивляется растяжению. Сцепление камня и раствора зависит от качества камня и раствора, поверхности обработки камня, возраста кладки, а также от направления действия сил. Различают 2 вида направления сил: - нормальное; - касательное. Расчетом учитывается сцепление кладки только в горизонтальных швах. В вертикальных швах может происходить нарушение сцепления, вследствие усадки и поэтому расчетом не учитывается. По опытным данным Т=2 S S=0, 5 Т

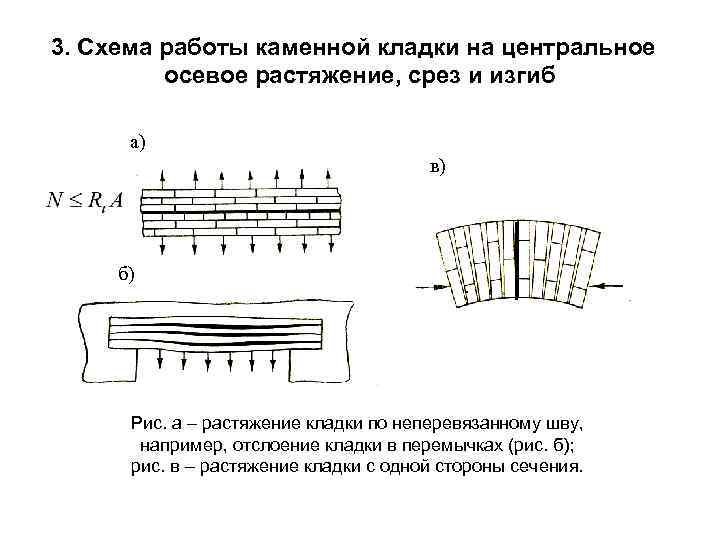

3. Схема работы каменной кладки на центральное осевое растяжение, срез и изгиб а) в) б) Рис. а – растяжение кладки по неперевязанному шву, например, отслоение кладки в перемычках (рис. б); рис. в – растяжение кладки с одной стороны сечения.

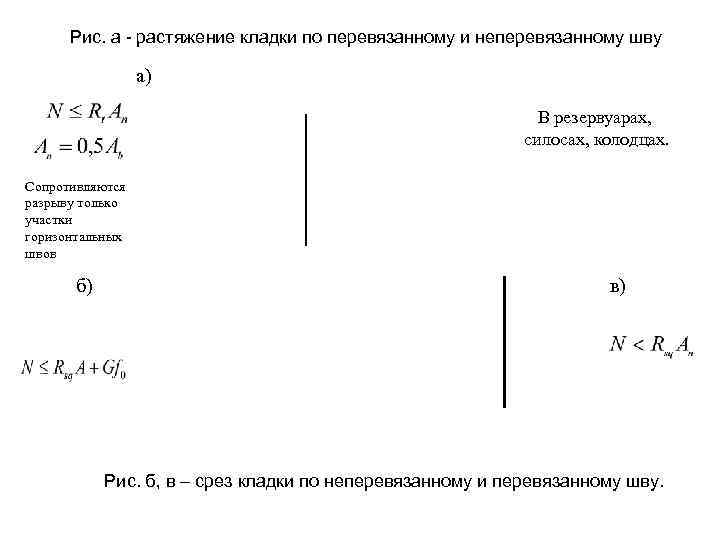

Рис. а - растяжение кладки по перевязанному и неперевязанному шву а) В резервуарах, силосах, колодцах. Сопротивляются разрыву только участки горизонтальных швов б) в) Рис. б, в – срез кладки по неперевязанному и перевязанному шву.
Примеры конструкций, где возможен срез по неперевязанным (а, б) и перевязанным (в, г) швам а) в) б) г)
4. Расчет сжатых элементов каменной кладки Центральное сжатие - коэффициент продольного изгиба.

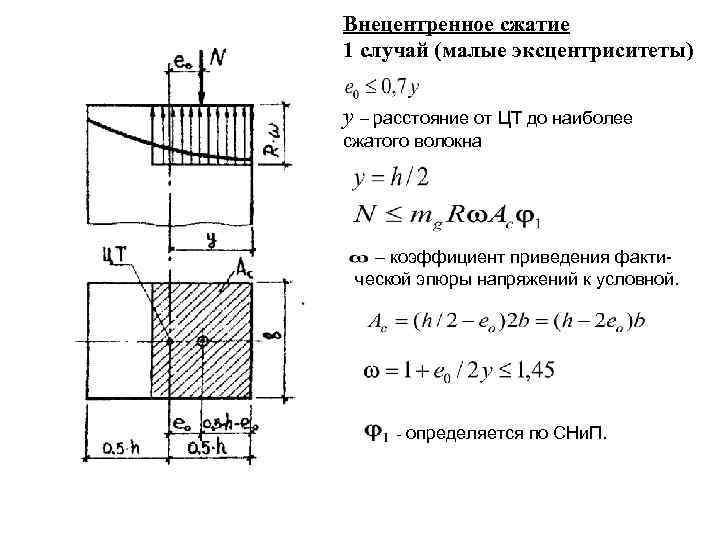

Внецентренное сжатие 1 случай (малые эксцентриситеты) y – расстояние от ЦТ до наиболее сжатого волокна – коэффициент приведения фактической эпюры напряжений к условной. - определяется по СНи. П.
2 случай (большие эксцентриситеты) в кладке могут появиться трещины и расчет ведется по II-ой группе предельных состояний, т. е. с учетом трещин. Прочность кладки: mcrc – коэффициент условий работы при расчете по раскрытию трещин (по СНи. П). где А – площадь кладки. Если окажется, что, то кладку усиливают продольной арматурой.
