2 n Картой называется уменьшенное обобщенное изображение земной поверхности на плоскости, выполненное по определенному математическому закону и показывающее размещение, сочетания и связи природных и общественных явлений. Совокупность показанных на карте элементов и объектов местности и сообщаемых о них сведений называется содержанием карты. n Все карты, изображающие поверхность Земли, в том числе и моря, океаны, называются географическими картами. По своему содержанию они подразделяются на общегеографические и тематические. n К общегеографическим картам относят и топографические карты - это подробные, единые по содержанию, оформлению и математической основе географические карты, отображающие основные природные и социальноэкономические объекты (рельеф, растительность, населенные пункты, дороги, хозяйственные объекты и т. п. ). Они строятся на жесткой геодезической основе (опорной геодезической сети) и стабильной системе условных обозначений (знаков). n В РОССИИ издаются топографические карты масштаба 1 : 1 000 и крупнее. Они служат основой для составления карт более мелкого масштаба.
4 Топографические карты создаются различных масштабов. Масштабом карты называется отношение, показывающее, во сколько раз уменьшены все линии местности при изображении их на карте. В качестве основных масштабов топографических карт приняты : 1 : 25 000 ( в 1 см. -250 м ); 1 : 50 000 ( В 1 см. - 500 м ); 1 : 100 000 ( в 1 см. - 1 км. ); 1 : 200 000 ( в 1 см. - 2 км. ); 1 : 500 000 ( в 1 см. - 5 км. ); 1 : 1 000 ( в 1 см. - 10 км. ). Расстояние в метрах (или километрах) на местности, соответствующему одному сантиметру на карте, называется величиной масштаба.

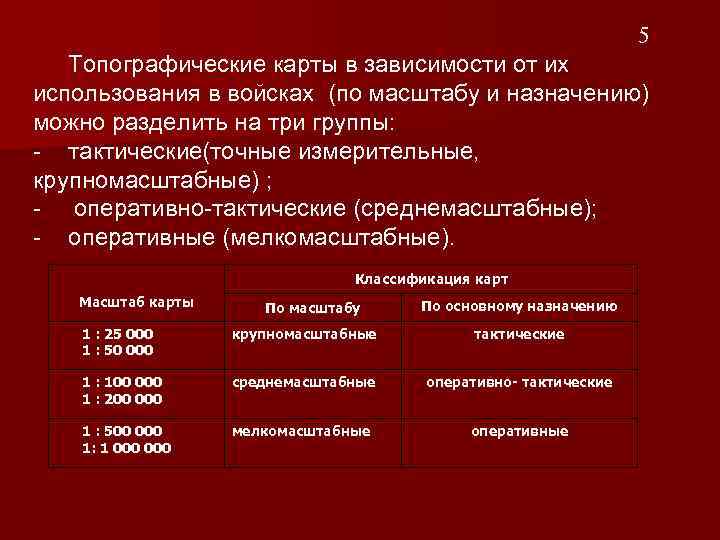

5 Топографические карты в зависимости от их использования в войсках (по масштабу и назначению) можно разделить на три группы: - тактические(точные измерительные, крупномасштабные) ; - оперативно-тактические (среднемасштабные); - оперативные (мелкомасштабные). Классификация карт Масштаб карты По масштабу По основному назначению 1 : 25 000 1 : 50 000 крупномасштабные тактические 1 : 100 000 1 : 200 000 среднемасштабные оперативно- тактические 1 : 500 000 1: 1 000 мелкомасштабные оперативные

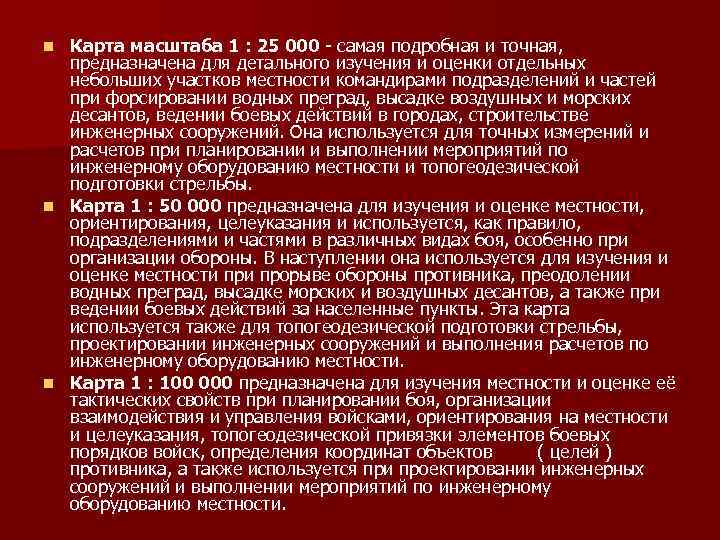

Карта масштаба 1 : 25 000 - самая подробная и точная, предназначена для детального изучения и оценки отдельных небольших участков местности командирами подразделений и частей при форсировании водных преград, высадке воздушных и морских десантов, ведении боевых действий в городах, строительстве инженерных сооружений. Она используется для точных измерений и расчетов при планировании и выполнении мероприятий по инженерному оборудованию местности и топогеодезической подготовки стрельбы. n Карта 1 : 50 000 предназначена для изучения и оценке местности, ориентирования, целеуказания и используется, как правило, подразделениями и частями в различных видах боя, особенно при организации обороны. В наступлении она используется для изучения и оценке местности прорыве обороны противника, преодолении водных преград, высадке морских и воздушных десантов, а также при ведении боевых действий за населенные пункты. Эта карта используется также для топогеодезической подготовки стрельбы, проектировании инженерных сооружений и выполнения расчетов по инженерному оборудованию местности. n Карта 1 : 100 000 предназначена для изучения местности и оценке её тактических свойств при планировании боя, организации взаимодействия и управления войсками, ориентирования на местности и целеуказания, топогеодезической привязки элементов боевых порядков войск, определения координат объектов ( целей ) противника, а также используется при проектировании инженерных сооружений и выполнении мероприятий по инженерному оборудованию местности. n

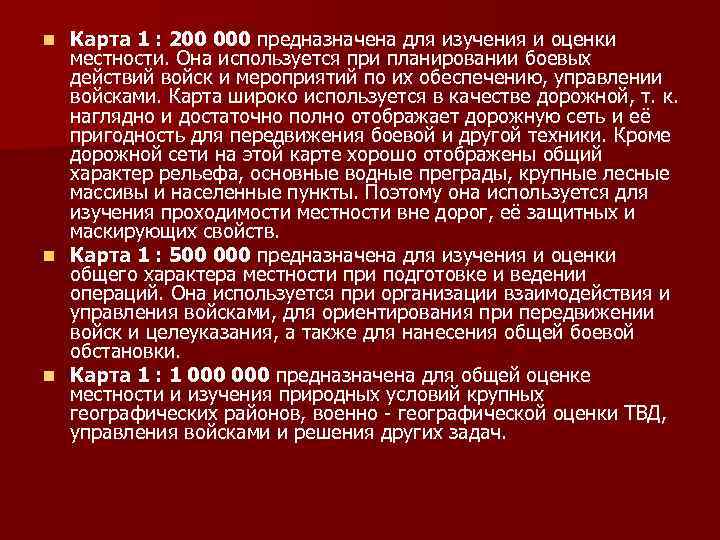

Карта 1 : 200 000 предназначена для изучения и оценки местности. Она используется при планировании боевых действий войск и мероприятий по их обеспечению, управлении войсками. Карта широко используется в качестве дорожной, т. к. наглядно и достаточно полно отображает дорожную сеть и её пригодность для передвижения боевой и другой техники. Кроме дорожной сети на этой карте хорошо отображены общий характер рельефа, основные водные преграды, крупные лесные массивы и населенные пункты. Поэтому она используется для изучения проходимости местности вне дорог, её защитных и маскирующих свойств. n Карта 1 : 500 000 предназначена для изучения и оценки общего характера местности при подготовке и ведении операций. Она используется при организации взаимодействия и управления войсками, для ориентирования при передвижении войск и целеуказания, а также для нанесения общей боевой обстановки. n Карта 1 : 1 000 предназначена для общей оценке местности и изучения природных условий крупных географических районов, военно - географической оценки ТВД, управления войсками и решения других задач. n
