2 km Poggio di Roio MCS VIII

2 km

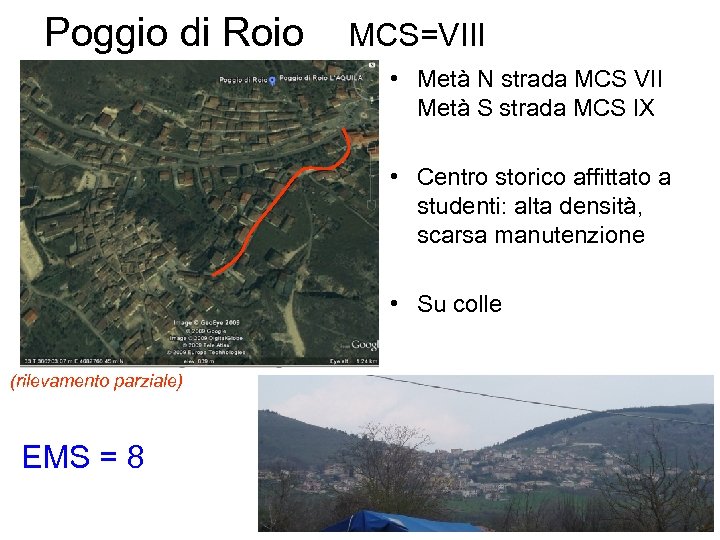

Poggio di Roio MCS=VIII • Metà N strada MCS VII Metà S strada MCS IX • Centro storico affittato a studenti: alta densità, scarsa manutenzione • Su colle (rilevamento parziale) EMS = 8

Tipo B, D 3 Forati su pietra scadente Muri a sacco

Tipo B, D 2 Sasso, non squadrato, di pezzatura molto irregolare Differenza di livello

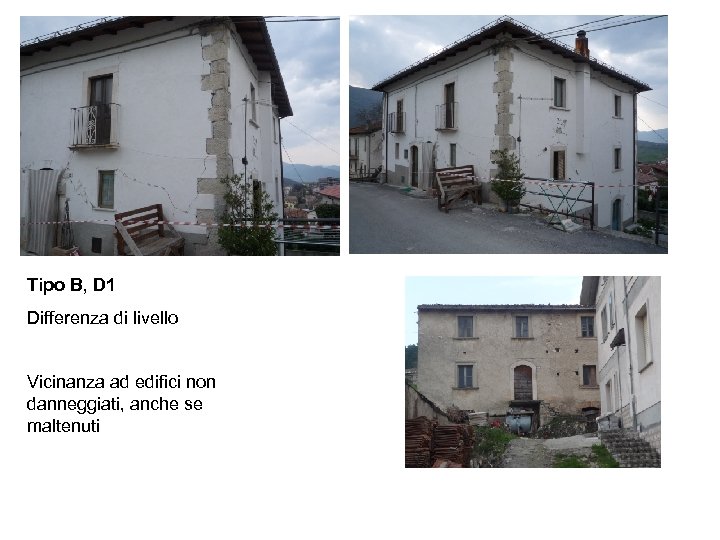

Tipo B, D 1 Differenza di livello Vicinanza ad edifici non danneggiati, anche se maltenuti

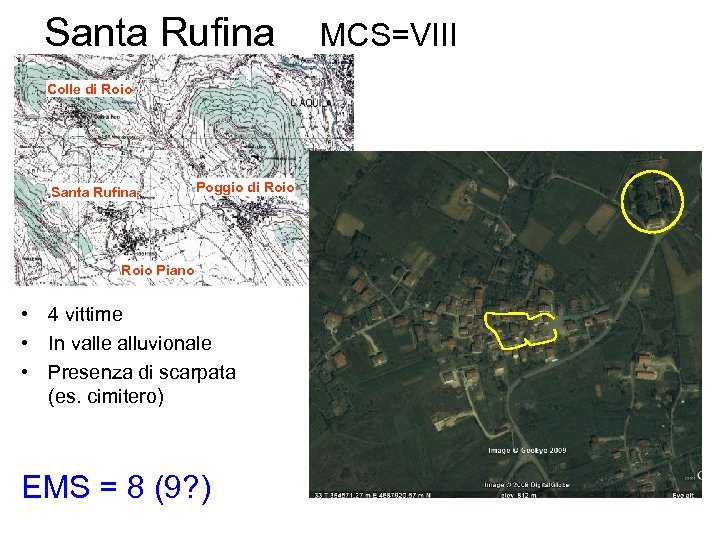

Santa Rufina Colle di Roio Santa Rufina Poggio di Roio Piano • 4 vittime • In valle alluvionale • Presenza di scarpata (es. cimitero) EMS = 8 (9? ) MCS=VIII

Tipo B, D 3 Tipo C appena ristr. , no danno Tipo D, no danno Tipo C, D 3

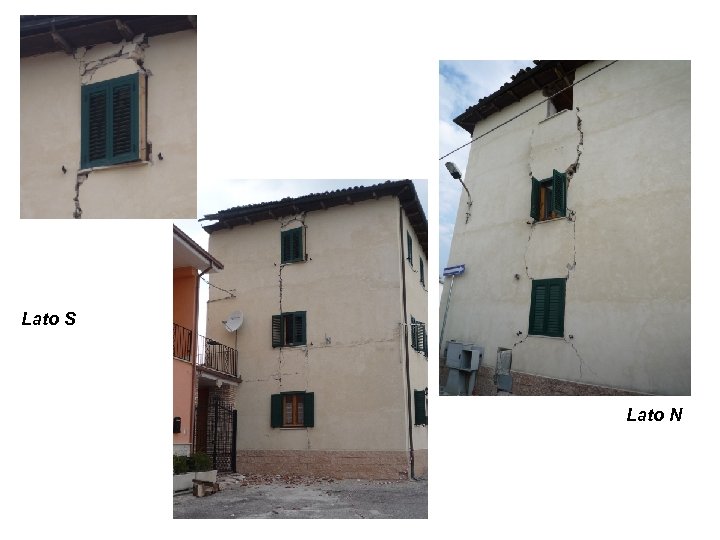

Lato S Lato N

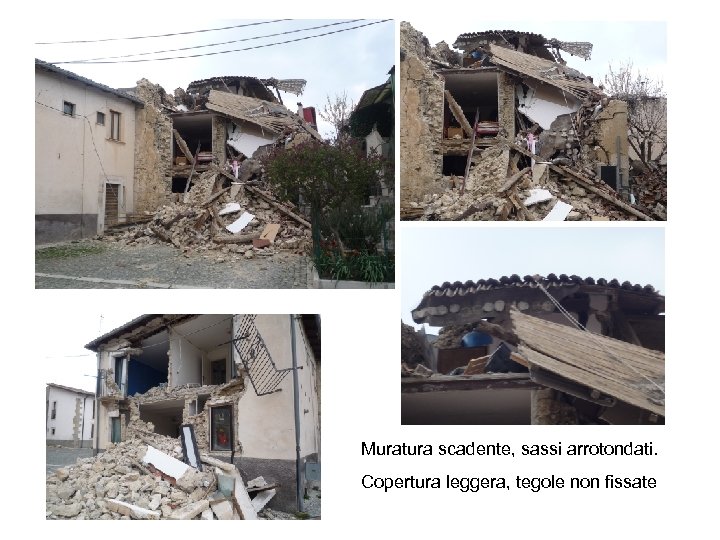

Muratura scadente, sassi arrotondati. Copertura leggera, tegole non fissate

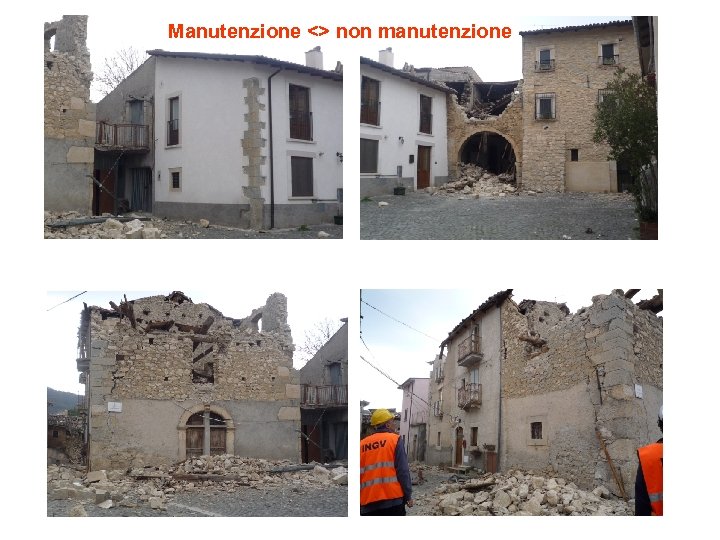

Manutenzione <> non manutenzione

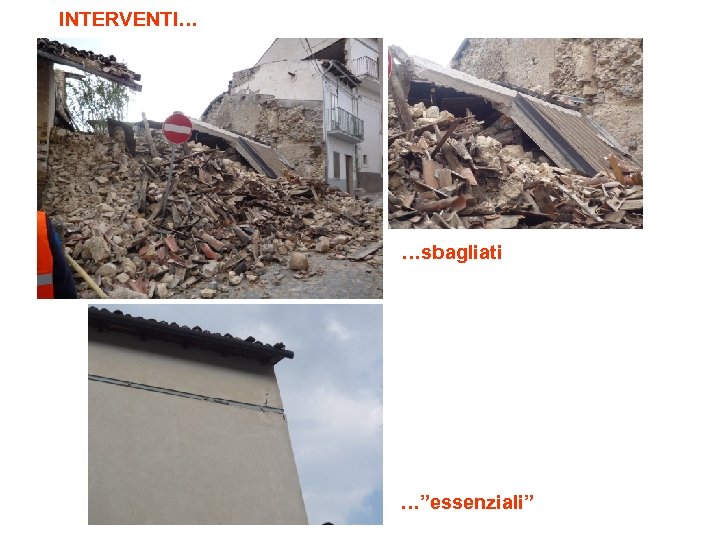

INTERVENTI… …sbagliati …”essenziali”

INTERVENTI… …parziali …riusciti

Direzione EW

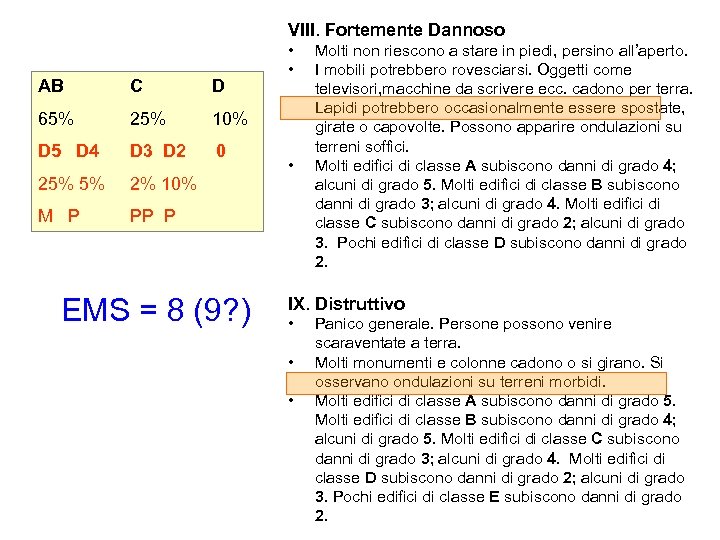

VIII. Fortemente Dannoso AB C D 65% 25% 10% D 5 D 4 D 3 D 2 0 25% 5% 2% 10% M P • • PP P EMS = 8 (9? ) • Molti non riescono a stare in piedi, persino all’aperto. I mobili potrebbero rovesciarsi. Oggetti come televisori, macchine da scrivere ecc. cadono per terra. Lapidi potrebbero occasionalmente essere spostate, girate o capovolte. Possono apparire ondulazioni su terreni soffici. Molti edifici di classe A subiscono danni di grado 4; alcuni di grado 5. Molti edifici di classe B subiscono danni di grado 3; alcuni di grado 4. Molti edifici di classe C subiscono danni di grado 2; alcuni di grado 3. Pochi edifici di classe D subiscono danni di grado 2. IX. Distruttivo • • • Panico generale. Persone possono venire scaraventate a terra. Molti monumenti e colonne cadono o si girano. Si osservano ondulazioni su terreni morbidi. Molti edifici di classe A subiscono danni di grado 5. Molti edifici di classe B subiscono danni di grado 4; alcuni di grado 5. Molti edifici di classe C subiscono danni di grado 3; alcuni di grado 4. Molti edifici di classe D subiscono danni di grado 2; alcuni di grado 3. Pochi edifici di classe E subiscono danni di grado 2.

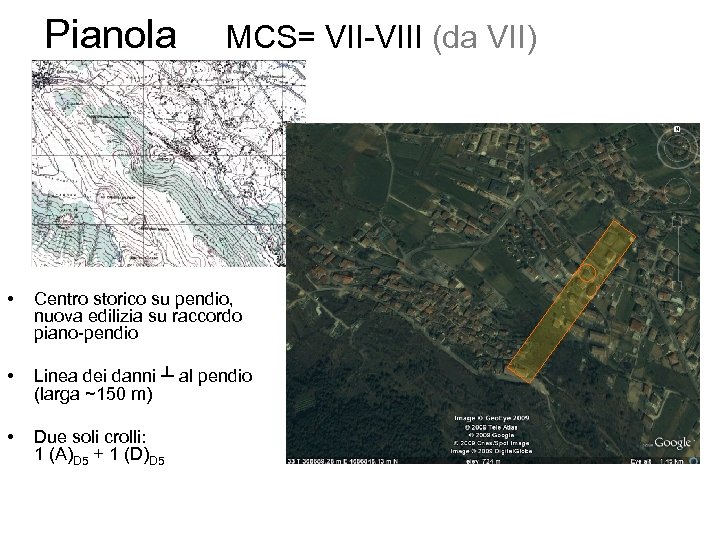

Pianola MCS= VII-VIII (da VII) • Centro storico su pendio, nuova edilizia su raccordo piano-pendio • Linea dei danni ┴ al pendio (larga ~150 m) • Due soli crolli: 1 (A)D 5 + 1 (D)D 5

Tante AB in buone condizioni (AB)D 4 poco Poche tegole slittate Case basse, con tetto c. a.

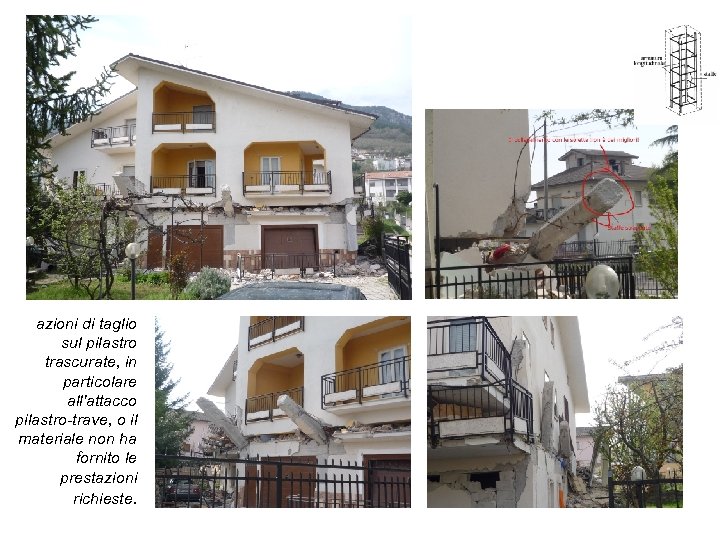

azioni di taglio sul pilastro trascurate, in particolare all'attacco pilastro-trave, o il materiale non ha fornito le prestazioni richieste.

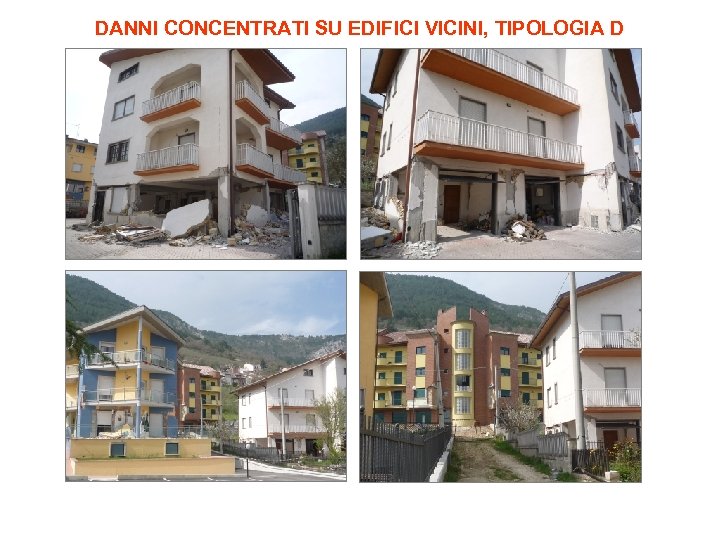

DANNI CONCENTRATI SU EDIFICI VICINI, TIPOLOGIA D

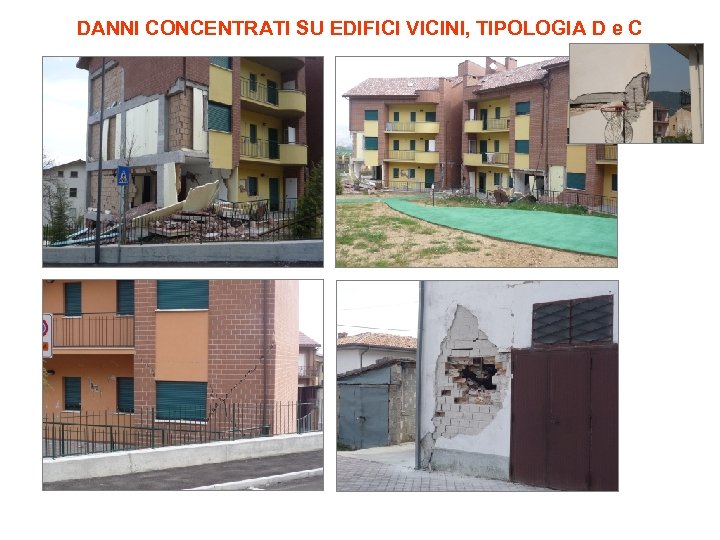

DANNI CONCENTRATI SU EDIFICI VICINI, TIPOLOGIA D e C

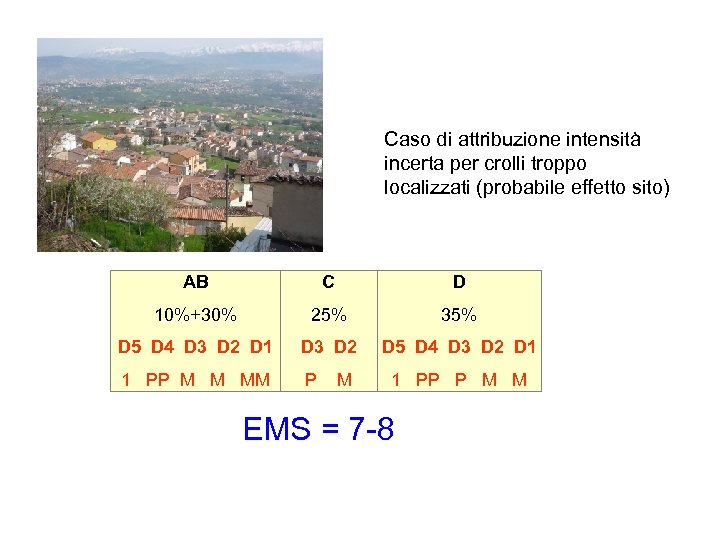

Caso di attribuzione intensità incerta per crolli troppo localizzati (probabile effetto sito) AB C D 10%+30% 25% 35% D 5 D 4 D 3 D 2 D 1 D 3 D 2 D 5 D 4 D 3 D 2 D 1 1 PP M M MM P M 1 PP P M M EMS = 7 -8

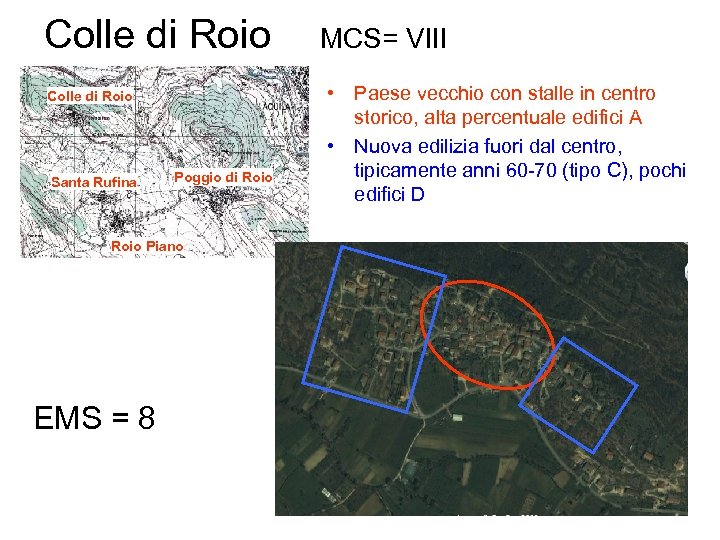

Colle di Roio Santa Rufina Poggio di Roio Piano EMS = 8 MCS= VIII • Paese vecchio con stalle in centro storico, alta percentuale edifici A • Nuova edilizia fuori dal centro, tipicamente anni 60 -70 (tipo C), pochi edifici D

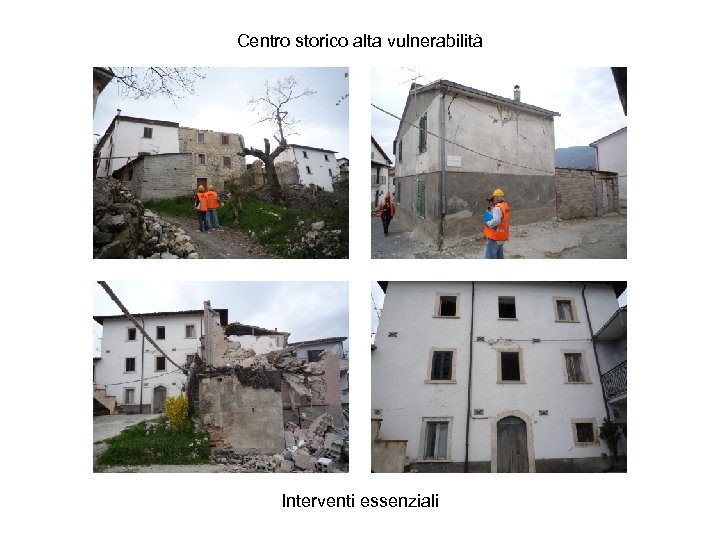

Centro storico alta vulnerabilità Interventi essenziali

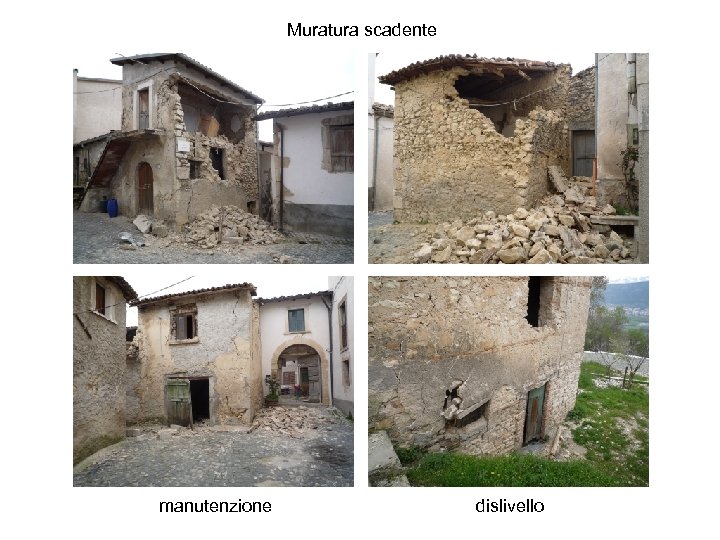

Muratura scadente manutenzione dislivello

Vicoli stretti Crollo copertura

Muratura scadente Catene (primo solaio), ma copertura pesante
