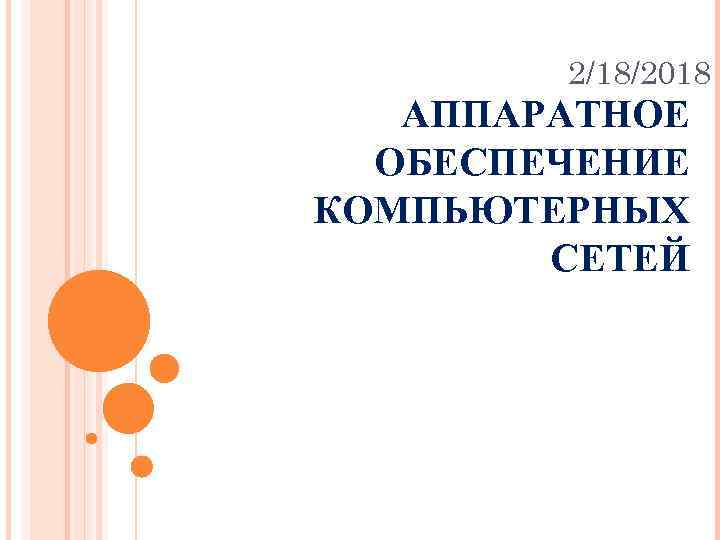

2/18/2018 АППАРАТНОЕ ОБЕСПЕЧЕНИЕ КОМПЬЮТЕРНЫХ СЕТЕЙ
ПЯТЬ ОСНОВНЫХ КОМПОНЕНТОВ КОМПЬЮТЕРНОЙ СЕТИ 1. Персональный компьютер (клиент, рабочая станция) – основной составляющий элемент сети. 2. Сервер – играет роль центрального узла, на котором пользователи рабочих станций могут хранить свою информацию и обращаться к его сетевым средствам. Существуют различные категории серверов: Файловые серверы (file server) Серверы баз данных (database server) Почтовые серверы (mail server) Веб-серверы (web-server) и др.

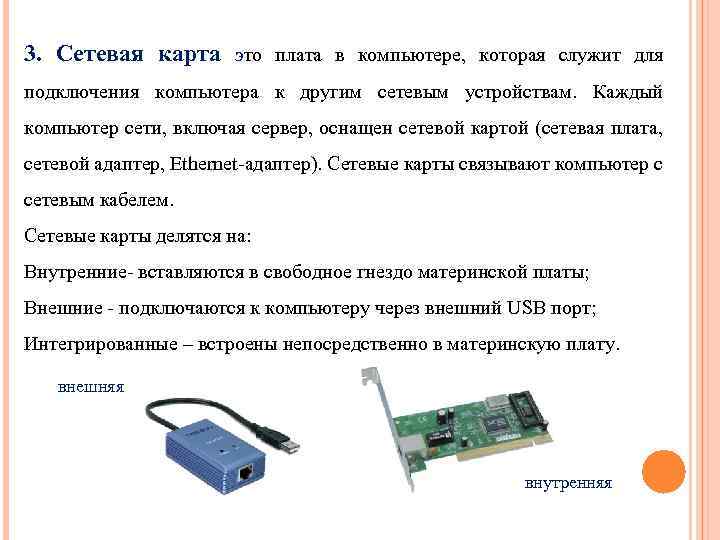

3. Сетевая карта это плата в компьютере, которая служит для подключения компьютера к другим сетевым устройствам. Каждый компьютер сети, включая сервер, оснащен сетевой картой (сетевая плата, сетевой адаптер, Ethernet-адаптер). Сетевые карты связывают компьютер с сетевым кабелем. Сетевые карты делятся на: Внутренние- вставляются в свободное гнездо материнской платы; Внешние - подключаются к компьютеру через внешний USB порт; Интегрированные – встроены непосредственно в материнскую плату. внешняя внутренняя
4. Сетевой кабель - связывают между компьютеры и серверы. (рассмотрены ранее) собой 5. Сетевое программное обеспечение К основным функциям сетевых ОС (операционных систем) относят: vуправление каталогами и файлами; vуправление ресурсами; vкоммуникационные функции; vзащиту от несанкционированного доступа; vобеспечение отказоустойчивости; vуправление сетью.
Аппаратное обеспечение сети Повторитель Концентратор Hub Устройство, служащее для увеличения размеров сети. Концентратор объединяет несколько компьютеров в общий сегмент сети. Концентратор пересылает пакеты данных от каждого подключенного компьютера ко всем остальным компьютерам. Устройство, служащее для увеличения размеров сети. Коммутатор может разделять сеть на сегменты. Коммутаторы пересылают пакеты данных только компьютерам-получателям Коммутатор Switch компьютерам сегмента. пакетов, а не всем

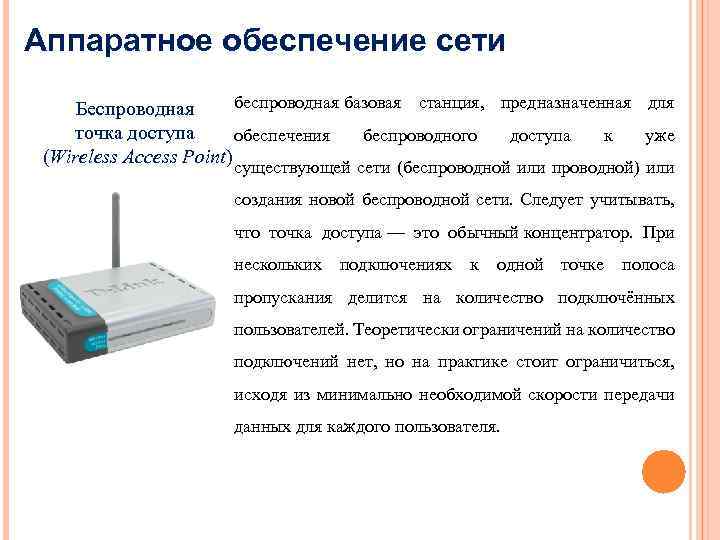

Аппаратное обеспечение сети беспроводная базовая станция, предназначенная для Беспроводная точка доступа обеспечения беспроводного доступа к уже (Wireless Access Point) существующей сети (беспроводной или проводной) или создания новой беспроводной сети. Следует учитывать, что точка доступа — это обычный концентратор. При нескольких подключениях к одной точке полоса пропускания делится на количество подключённых пользователей. Теоретически ограничений на количество подключений нет, но на практике стоит ограничиться, исходя из минимально необходимой скорости передачи данных для каждого пользователя.
Аппаратное обеспечение сети Мост (bridge) соединяет две локальные сети. Работает как Switch, но имеет свой процессор. мост Маршрутизатор (router) пересылает пакеты по специальным правилам из локальной сети в Интернет. Определение кратчайшего пути, обход поврежденных участков.

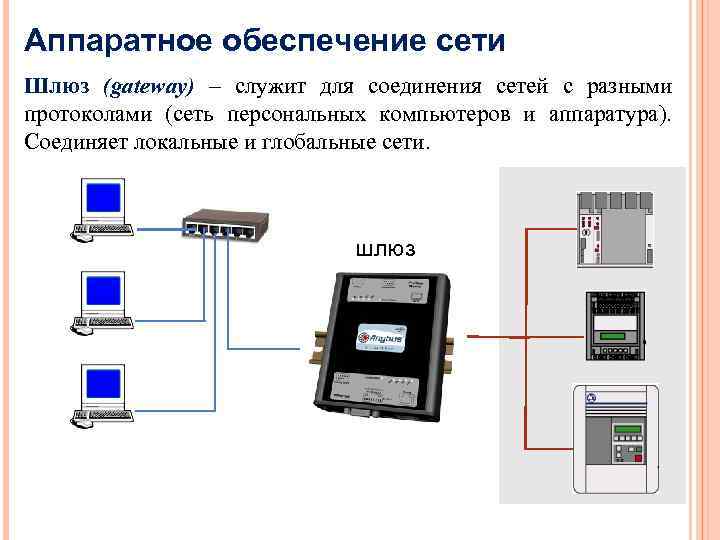

Аппаратное обеспечение сети Шлюз (gateway) – служит для соединения сетей с разными протоколами (сеть персональных компьютеров и аппаратура). Соединяет локальные и глобальные сети. шлюз

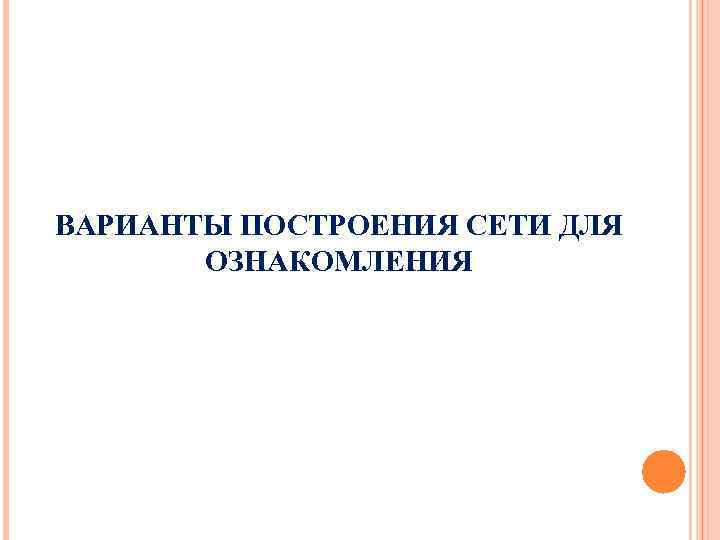

ВАРИАНТЫ ПОСТРОЕНИЯ СЕТИ ДЛЯ ОЗНАКОМЛЕНИЯ
ПЕРВЫЙ ВАРИАНТ ПОСТРОЕНИЯ СЕТИ Маршрутизатор провайдера Интернет DIALUP, ADSL Шлюз: Proxy-сервер, WEB-сервер, MAIL-сервер, DB-сервер, FTP-сервер Коммутатор Локальная сеть
Второй вариант построения сети Маршрутизатор провайдера Интернет Концентратор WEB-сервер, Выделенная линия, Frame Relay, FTP-сервер ADSL Шлюз: Proxy-сервер Коммутатор MAIL-сервер, DB-сервер Локальная сеть Концентратор
Третий вариант построения сети Маршрутизатор провайдера Интернет Коммутатор Контроллер домена Выделенная линия, WEB-сервер, Frame Relay, FTP-сервер ADSL Шлюз: Proxy-сервер Коммутатор MAIL-сервер, DB-сервер Локальная сеть Коммутатор
