2 1 ВОЗДУШНАЯ УДАРНАЯ ВОЛНА ВУВ область

Зарегистрируйтесь, чтобы просмотреть полный документ!

2 1. ВОЗДУШНАЯ УДАРНАЯ ВОЛНА ВУВ – область сжатия воздуха, распространяющаяся от центра взрыва со сверхзвуковой скоростью ИЗМЕНЕНИЕ ДАВЛЕНИЯ ЗА ФРОНТОМ УВ С РАССТОЯНИЕМ (t = const) ИЗМЕНЕНИЕ ДАВЛЕНИЯ ВО ВРЕМЕНИ (R = const) Р Р Рф Рф R = const t = const ΔРФ Фронт УВ Р 0 Зона разряжения я Зона сжати фаза сжатия – + R фаза разряжения – -

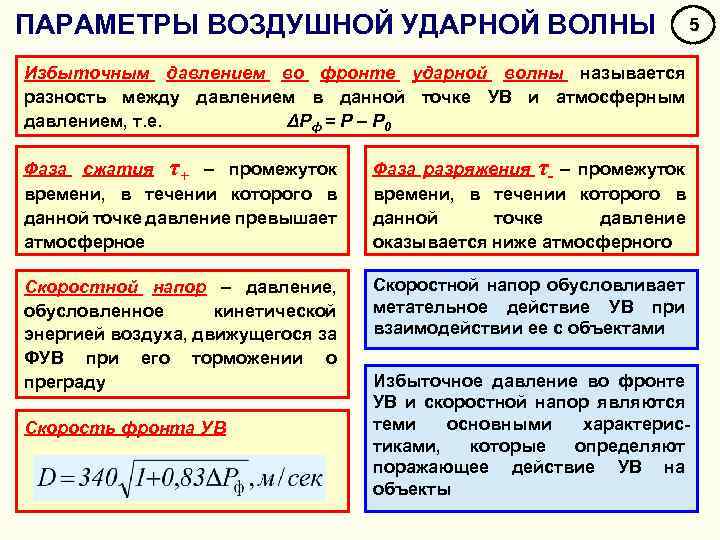

ПАРАМЕТРЫ ВОЗДУШНОЙ УДАРНОЙ ВОЛНЫ 5 Избыточным давлением во фронте ударной волны называется разность между давлением в данной точке УВ и атмосферным давлением, т. е. ΔРф = Р – Р 0 Фаза сжатия τ+ – промежуток времени, в течении которого в данной точке давление превышает атмосферное Фаза разряжения τ- – промежуток времени, в течении которого в данной точке давление оказывается ниже атмосферного Скоростной напор – давление, обусловленное кинетической энергией воздуха, движущегося за ФУВ при его торможении о преграду Скоростной напор обусловливает метательное действие УВ при взаимодействии ее с объектами Скорость фронта УВ Избыточное давление во фронте УВ и скоростной напор являются теми основными характеристиками, которые определяют поражающее действие УВ на объекты

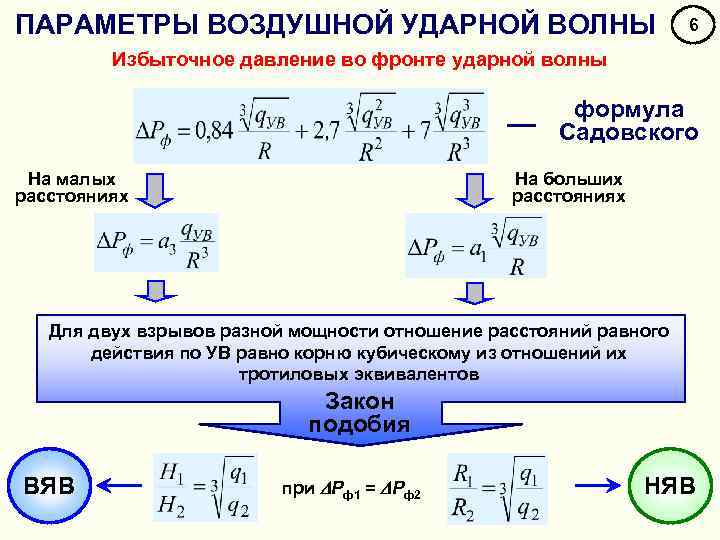

ПАРАМЕТРЫ ВОЗДУШНОЙ УДАРНОЙ ВОЛНЫ 6 Избыточное давление во фронте ударной волны формула Садовского На малых расстояниях На больших расстояниях Для двух взрывов разной мощности отношение расстояний равного действия по УВ равно корню кубическому из отношений их тротиловых эквивалентов Закон подобия ВЯВ при Рф1 = Рф2 НЯВ

ОТРАЖЕНИЕ ВОЗДУШНОЙ УДАРНОЙ ВОЛНЫ РФ А 7 Углом падения волны называется угол , образованный поверхностью преграды и касательной к фронту волны с вершиной в точке касания

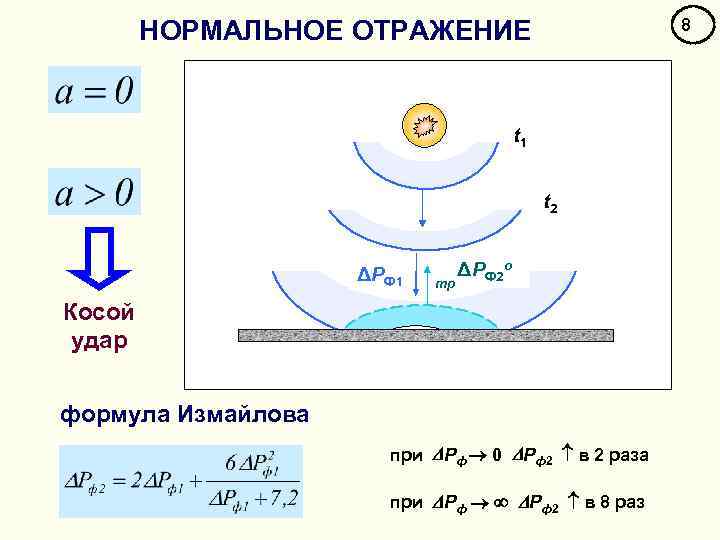

НОРМАЛЬНОЕ ОТРАЖЕНИЕ 8 t 1 t 2 ΔРФ 1 тр ΔРФ 2 о Косой удар формула Измайлова при Рф 0 Рф2 в 2 раза при Рф Рф2 в 8 раз

9 РЕГУЛЯРНОЕ ОТРАЖЕНИЕ ΔРФ 2 ΔРФ 1 α α отраженная волна возникает в точке касания падающей волны и преграды отраженная волна все время движется за падающей, не опережая ее точка пересечения фронтов обоих волн находится на поверхности преграды

НЕРЕГУЛЯРНОЕ ОТРАЖЕНИЕ 2 10 ΔРФ 2 ΔРФ 1 ΔР ΔРФ 1 Ф 2 ΔР ΔРФ 3 Ф 1 фронт отраженной волны нагоняет фронт падающей и постепенно сливается с ним по мере слияния все больших участков падающей и отраженной волн, точка пересечения двух фронтов постепенно отрывается от поверхности преграды, образуется фронт третьей УВ, называемой головной УВ

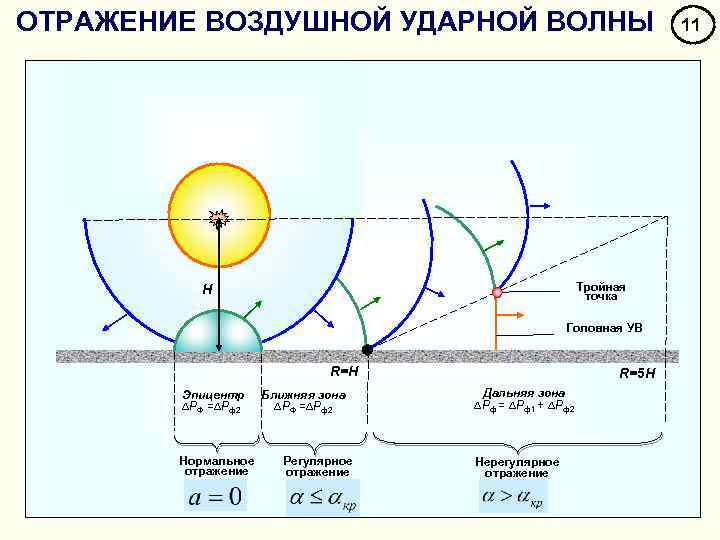

ОТРАЖЕНИЕ ВОЗДУШНОЙ УДАРНОЙ ВОЛНЫ Тройная точка ПРос H к, СИЯ В, УВ Головная УВ R=H Эпицентр РФ = Рф2 Нормальное отражение Ближняя зона РФ = Рф2 Регулярное отражение R=5 H Дальняя зона Рф = Рф1 + Рф2 Нерегулярное отражение 11

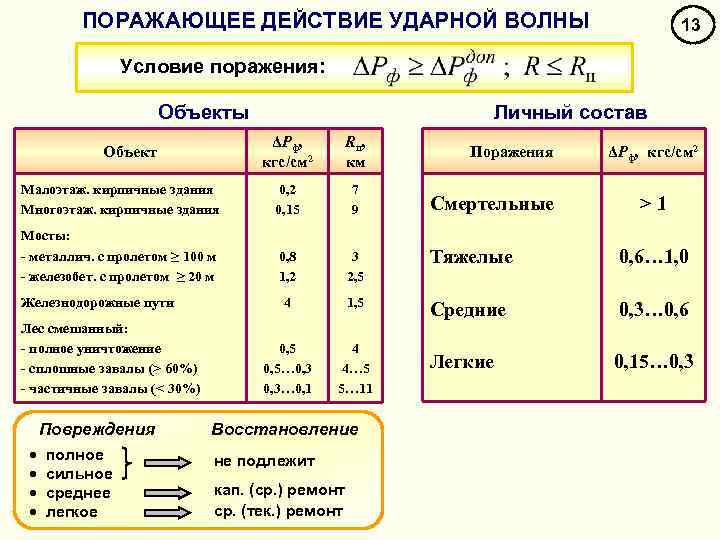

ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ УДАРНОЙ ВОЛНЫ 13 Условие поражения: Объекты Личный состав ΔPф, кгс/см 2 Rп , км Малоэтаж. кирпичные здания Многоэтаж. кирпичные здания 0, 2 0, 15 7 9 Мосты: - металлич. с пролетом ≥ 100 м - железобет. с пролетом ≥ 20 м 0, 8 1, 2 3 2, 5 Тяжелые 0, 6… 1, 0 4 1, 5 Средние 0, 3… 0, 6 0, 5… 0, 3… 0, 1 4 4… 5 5… 11 Легкие 0, 15… 0, 3 Объект Железнодорожные пути Лес смешанный: - полное уничтожение - сплошные завалы (> 60%) - частичные завалы (< 30%) Повреждения · · полное сильное среднее легкое Восстановление не подлежит кап. (ср. ) ремонт ср. (тек. ) ремонт Поражения Смертельные ΔPф, кгс/см 2 >1

ЗАЩИТА ОТ УДАРНОЙ ВОЛНЫ Коэффициент защищенности: 1 Фортификационные сооружения окопы Kз = 1, 2… 1, 5 щели Kз = 1, 5… 2, 5 блиндажи Kз = 5… 6 убежища легкого типа Kз = 7… 8 СФС Pф 10… 1000 кгс/см 2 2 Защитные свойства местности обратные скаты холмов Rп 1, 2… 1, 5 раза овраги, карьеры, выемки, шахты Pф (дно) 2… 3 раза 14

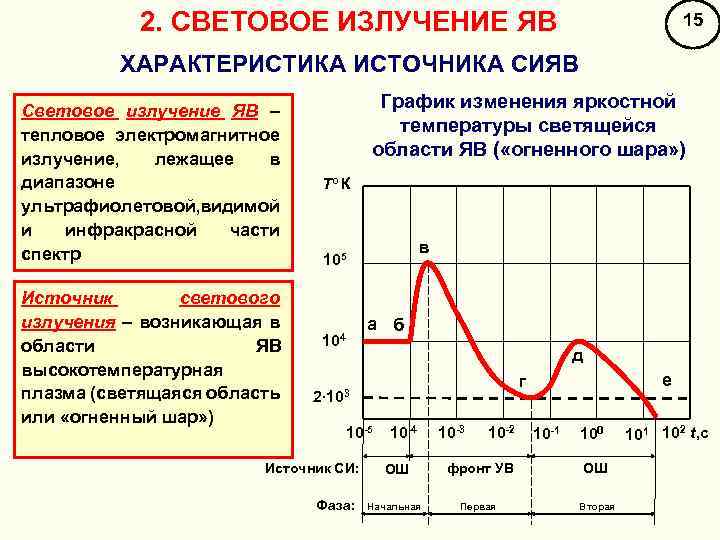

2. СВЕТОВОЕ ИЗЛУЧЕНИЕ ЯВ 15 ХАРАКТЕРИСТИКА ИСТОЧНИКА СИЯВ Световое излучение ЯВ – тепловое электромагнитное излучение, лежащее в диапазоне ультрафиолетовой, видимой и инфракрасной части спектр Источник светового излучения – возникающая в области ЯВ высокотемпературная плазма (светящаяся область или «огненный шар» ) График изменения яркостной температуры светящейся области ЯВ ( «огненного шара» ) То К в 105 а б 104 д 10 -5 Источник СИ: Фаза: е г 2 103 10 -4 10 -3 10 -2 10 -1 100 ОШ фронт УВ ОШ Начальная Первая Вторая 101 102 t, с

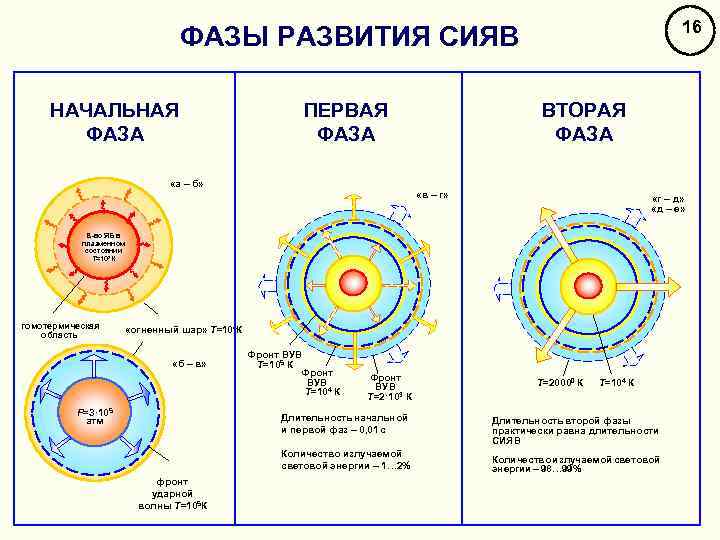

16 ФАЗЫ РАЗВИТИЯ СИЯВ НАЧАЛЬНАЯ ФАЗА ПЕРВАЯ ФАЗА ВТОРАЯ ФАЗА «а – б» «в – г» «г – д» «д – е» В-во ЯБ в плазменном состоянии Т=107 К гомотермическая область «огненный шар» Т=104 К «б – в» Р=3· 105 атм Фронт ВУВ Т=105 К Фронт ВУВ Т=104 К Фронт ВУВ Т=2·103 К Длительность начальной и первой фаз – 0, 01 с Количество излучаемой световой энергии – 1… 2% фронт ударной волны Т=105 К Т=20000 К Т=104 К Длительность второй фазы практически равна длительности СИЯВ Количество излучаемой световой энергии – 98… 99%

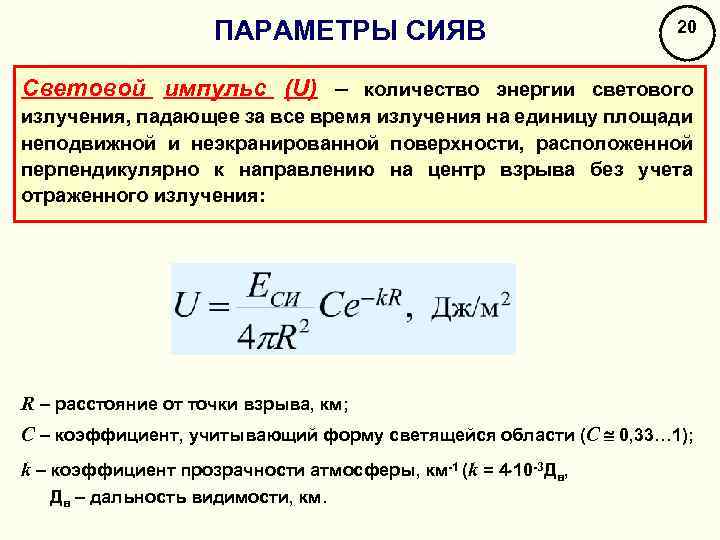

ПАРАМЕТРЫ СИЯВ 20 Световой импульс (U) – количество энергии светового излучения, падающее за все время излучения на единицу площади неподвижной и неэкранированной поверхности, расположенной перпендикулярно к направлению на центр взрыва без учета отраженного излучения: R – расстояние от точки взрыва, км; С – коэффициент, учитывающий форму светящейся области (C 0, 33… 1); k – коэффициент прозрачности атмосферы, км-1 (k = 4 10 -3 Дв, Дв – дальность видимости, км.

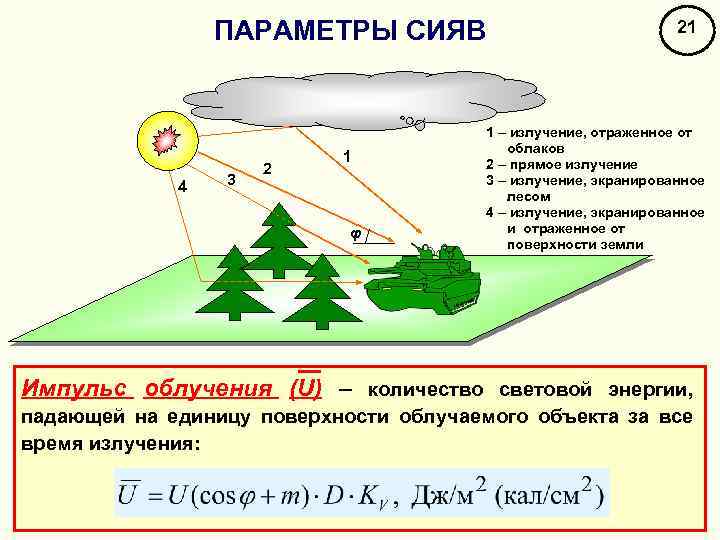

ПАРАМЕТРЫ СИЯВ 4 3 2 1 φ 21 1 – излучение, отраженное от облаков 2 – прямое излучение 3 – излучение, экранированное лесом 4 – излучение, экранированное и отраженное от поверхности земли Импульс облучения (U) – количество световой энергии, падающей на единицу поверхности облучаемого объекта за все время излучения:

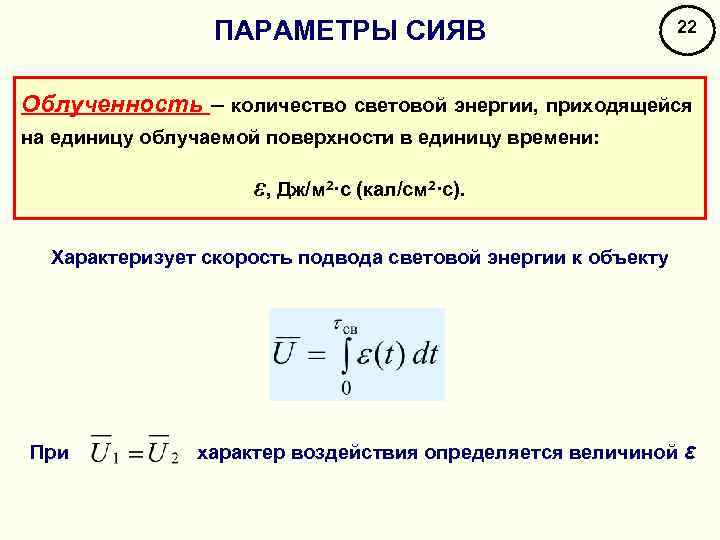

ПАРАМЕТРЫ СИЯВ 22 Облученность – количество световой энергии, приходящейся на единицу облучаемой поверхности в единицу времени: ε, Дж/м 2·с (кал/см 2·с). Характеризует скорость подвода световой энергии к объекту При характер воздействия определяется величиной ε

ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ СИЯВ 23 Различают два случая: d 1 Поверхностный нагрев 2 Равномерный нагрев Котр+ Кпогл + Кпр = 1 Поражающая температура ТП: - температура при которой объект выходит из строя Поражающий импульс UП: - импульс облучения, вызывающий повышение температуры объекта до поражающего значения

I ЗАКОН ПОДОБИЯ ДЛЯ СИЯВ 24 Для двух подобных взрывов значения Кq, C и k равны. Следовательно: при U 1 = U 2 Одинаковые световые импульсы для двух подобных взрывов ЯБ мощностью q 1 и q 2 наблюдаются на таких расстояниях R 1 и R 2, отношение которых равно корню квадратному из отношения тротиловых эквивалентов взрывов

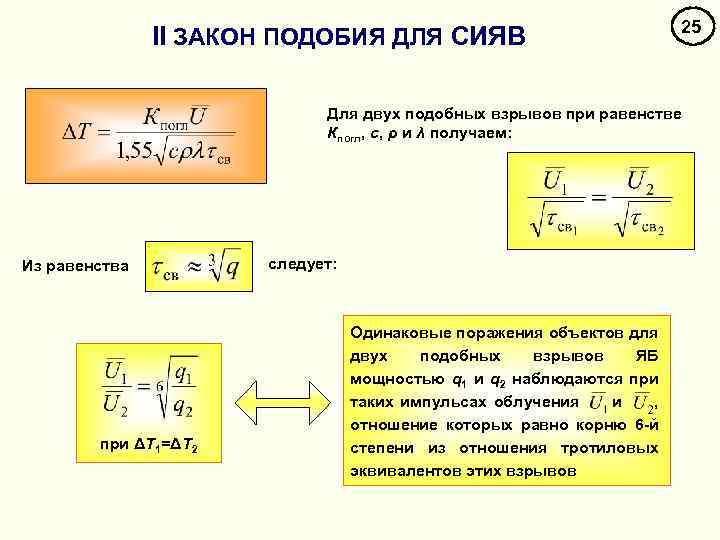

II ЗАКОН ПОДОБИЯ ДЛЯ СИЯВ 25 Для двух подобных взрывов при равенстве Кпогл, с, ρ и λ получаем: Из равенства при ΔТ 1=ΔТ 2 следует: Одинаковые поражения объектов для двух подобных взрывов ЯБ мощностью q 1 и q 2 наблюдаются при таких импульсах облучения и , отношение которых равно корню 6 -й степени из отношения тротиловых эквивалентов этих взрывов

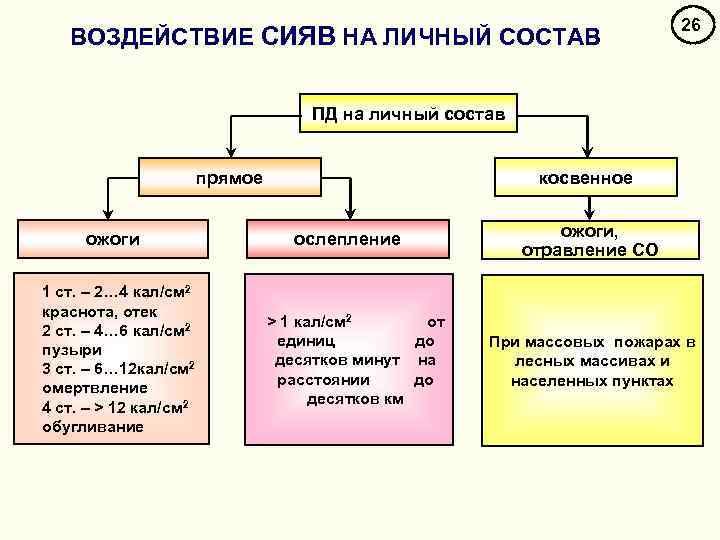

ВОЗДЕЙСТВИЕ СИЯВ НА ЛИЧНЫЙ СОСТАВ 26 ПД на личный состав прямое ожоги 1 ст. – 2… 4 кал/см 2 краснота, отек 2 ст. – 4… 6 кал/см 2 пузыри 3 ст. – 6… 12 кал/см 2 омертвление 4 ст. – > 12 кал/см 2 обугливание косвенное ослепление > 1 кал/см 2 от единиц до десятков минут на расстоянии до десятков км ожоги, отравление СО При массовых пожарах в лесных массивах и населенных пунктах

ВОЗДЕЙСТВИЕ СИЯВ НА ОБЪЕКТЫ 27 ПД на объекты Возгорание объектов и элементов оборудования Изменение физических свойств Возгорание подстилающих поверхностей – деформация Брезент – 29 кал/см 2 Автомобили– 6, 9 кал/см 2 Жил. здания– 6, 5 кал/см 2 · Зона отдельных пожаров (при R>90 м) · Зона сплошных пожаров (при R<15 м) – плавление – растрескивание – изменение прочностных свойств – изменение оптических свойств воздуха лес – 4, 7 кал/см 2 сухая трава – 3 кал/см 2 листья – 3 кал/см 2

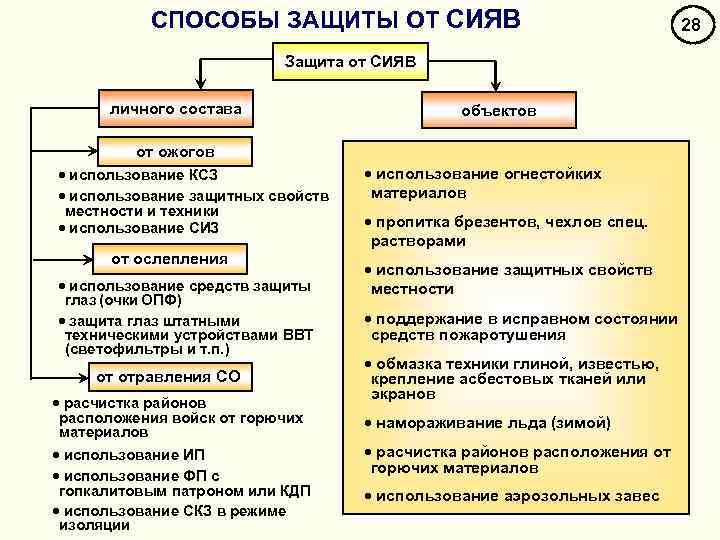

СПОСОБЫ ЗАЩИТЫ ОТ СИЯВ Защита от СИЯВ личного состава объектов от ожогов · использование КСЗ · использование защитных свойств местности и техники · использование СИЗ от ослепления · использование средств защиты глаз (очки ОПФ) · защита глаз штатными техническими устройствами ВВТ (светофильтры и т. п. ) от отравления СО · расчистка районов расположения войск от горючих материалов · использование ИП · использование ФП с гопкалитовым патроном или КДП · использование СКЗ в режиме изоляции · использование огнестойких материалов · пропитка брезентов, чехлов спец. растворами · использование защитных свойств местности · поддержание в исправном состоянии средств пожаротушения · обмазка техники глиной, известью, крепление асбестовых тканей или экранов · намораживание льда (зимой) · расчистка районов расположения от горючих материалов · использование аэрозольных завес 28
