18 лет ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ В СФЕРЕ ОХРАНЫ ТРУДА Проведение измерений и оценки инфразвука в рамках специальной оценки условий труда

Основные понятия. Термины и определения. Инфразвук – это упругие колебания и волны с частотами, лежащими ниже полосы слышимых (акустических) частот – 20 Гц. 20 2

Основные показатели, характеризующие фактор Звуковое давление, Па Интенсивность звука, Вт/м 2 3 Длина звуковой волны, м Скорость распространения волны С, м/с Частота колебаний f, Гц 3

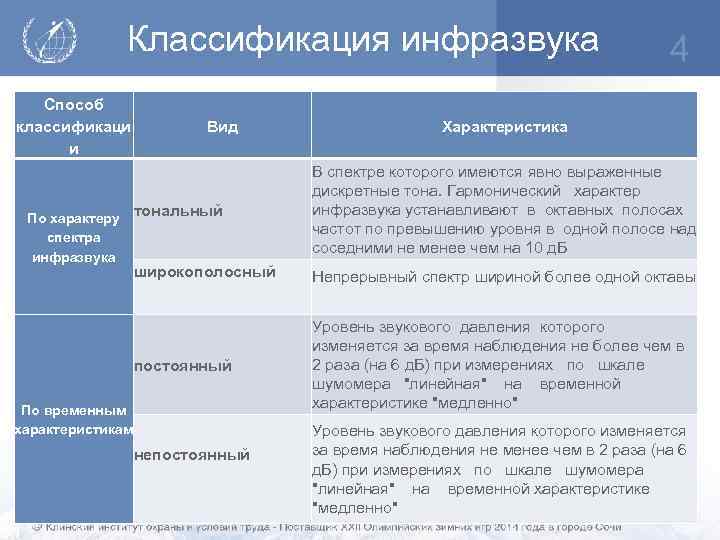

Классификация инфразвука Способ классификаци и Вид 4 Характеристика тональный широкополосный Непрерывный спектр шириной более одной октавы постоянный По характеру спектра инфразвука В спектре которого имеются явно выраженные дискретные тона. Гармонический характер инфразвука устанавливают в октавных полосах частот по превышению уровня в одной полосе над соседними не менее чем на 10 д. Б Уровень звукового давления которого изменяется за время наблюдения не более чем в 2 раза (на 6 д. Б) при измерениях по шкале шумомера "линейная" на временной характеристике "медленно" По временным характеристикам непостоянный Уровень звукового давления которого изменяется за время наблюдения не менее чем в 2 раза (на 6 д. Б) при измерениях по шкале шумомера "линейная" на временной характеристике "медленно"

Нормирование инфразвука Тип инфразвука Нормируемые характеристики Постоянный Уровень звукового давления (для Уровни звукового ориентировочной одночисловой оценки), давления в октавных измеренный по шкале шумомера полосах со "линейная", в д. Б Лин (при условии, если среднегеометрическим разность между уровнями, измеренными по и частотами 2, 4, 8 и шкалам "линейная" и "А" на характеристике 16 Гц, в д. Б шумомера "медленно", составляет не менее 10 д. Б) Эквивалентный по энергии уровень звукового давления в д. Б, в октавных Непостоянный полосах частот со среднегеометрическим и частотами 2, 4, 8 и 16 Гц Определение Эквивалентный (по энергии) общий (линейный) уровень звукового давления, д. БЛин. Это уровень постоянного широкополосного инфразвука, который имеет такое же среднеквадратичное звуковое давление, что и данный непостоянный инфразвук в течение определенного интервала времени. 5

Источники инфразвука • • • средства наземного, воздушного и водного транспорта, пульсация давления в газовоздушных смесях колебаниях поверхностей больших размеров мощные турбулентные потоки жидкостей вращательное и возвратно-поступательное движение больших масс 6

Проведение процедуры идентификации фактора инфразвук 7 ЕСТЬ РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ АРМ (5 лет) Вредные и опасные УТ Производственный контроль (6 мес. ) Результаты измерений на оценку НЕТ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ Оптимальные и допустимые УТ Измерения и (или) оценка (СОУТ) Вредные и опасные УТ Декларирование ВЫЯВЛЕНЫ потенциально ВОПФ Оптимальные и допустимые УТ

Сравнение фактических уровней параметров инфразвука с предельно –допустимыми уровнями Декларирование Ф ак т зн ко иче ач е с ен ие Но рм зн но ати ач е в ен ие Значительное отклонение Проведение измерений и оценок Фактическо е значение + погрешн приборов и ости метод измерений ов Нормативн ое значение Незначительное отклонение 8

Условия декларирования соответствия по фактору «Инфразвук» 9 Отсутствуют жалобы работников По результатам производственного контроля не выявлены отклонения от гигиенических нормативов По результатам предыдущей оценки условий труда по данному фактору на рабочем месте был установлен 2 класс ( допустимый) Отсутствуют механизмы – потенциальные источники инфразвука

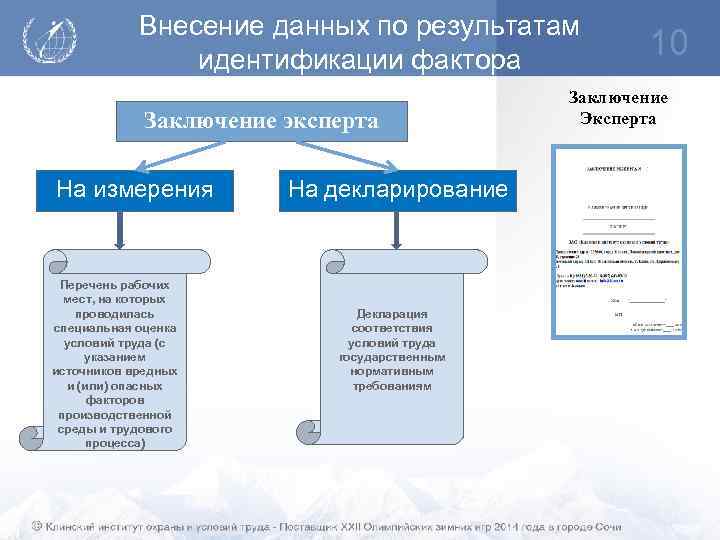

Внесение данных по результатам идентификации фактора Заключение эксперта На измерения Перечень рабочих мест, на которых проводилась специальная оценка условий труда (с указанием источников вредных и (или) опасных факторов производственной среды и трудового процесса) На декларирование Декларация соответствия условий труда государственным нормативным требованиям 10 Заключение Эксперта

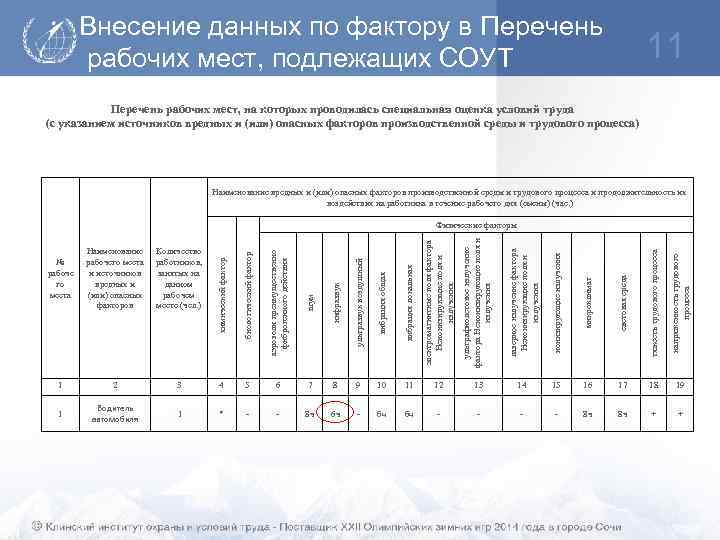

Внесение данных по фактору в Перечень рабочих мест, подлежащих СОУТ 11 Перечень рабочих мест, на которых проводилась специальная оценка условий труда (с указанием источников вредных и (или) опасных факторов производственной среды и трудового процесса) Наименование вредных и (или) опасных факторов производственной среды и трудового процесса и продолжительность их воздействия на работника в течение рабочего дня (смены) (час. ) № рабоче го места Наименование рабочего места и источников вредных и (или) опасных факторов Количество работников, занятых на данном рабочем месте (чел. ) химический фактор биологический фактор аэрозоли преимущественно фиброгенного действия шум инфразвук ультразвук воздушный вибрация общая вибрация локальная электромагнитные поля фактора Неионизирующие поля и излучения ультрафиолетовое излучение фактора Неионизирующие поля и излучения лазерное излучение фактора Неионизирующие поля и излучения ионизирующие излучения микроклимат световая среда тяжесть трудового процесса напряженность трудового процесса Физические факторы 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 1 Водитель автомобиля 1 * - - 8 ч 6 ч - 6 ч 6 ч - - 8 ч 8 ч + +

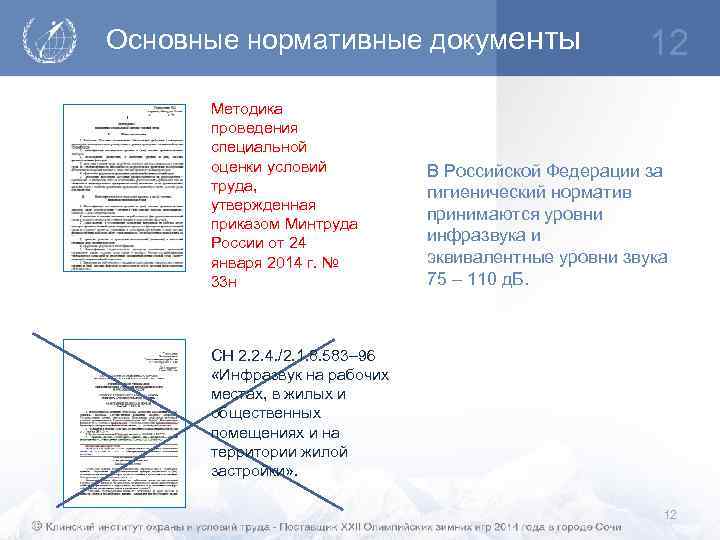

Основные нормативные документы Методика проведения специальной оценки условий труда, утвержденная приказом Минтруда России от 24 января 2014 г. № 33 н 12 В Российской Федерации за гигиенический норматив принимаются уровни инфразвука и эквивалентные уровни звука 75 – 110 д. Б. СН 2. 2. 4. /2. 1. 8. 583– 96 «Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки» . 12

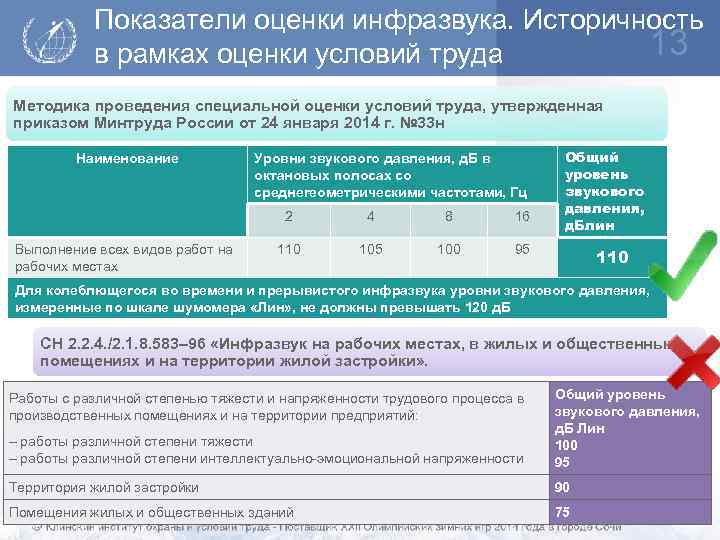

Показатели оценки инфразвука. Историчность 13 в рамках оценки условий труда Методика проведения специальной оценки условий труда, утвержденная приказом Минтруда России от 24 января 2014 г. № 33 н Наименование Уровни звукового давления, д. Б в октановых полосах со среднегеометрическими частотами, Гц 2 Выполнение всех видов работ на рабочих местах 4 8 16 110 105 100 Общий уровень звукового давления, д. Блин 95 110 Для колеблющегося во времени и прерывистого инфразвука уровни звукового давления, измеренные по шкале шумомера «Лин» , не должны превышать 120 д. Б СН 2. 2. 4. /2. 1. 8. 583– 96 «Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки» . – работы различной степени тяжести – работы различной степени интеллектуально-эмоциональной напряженности Общий уровень звукового давления, д. Б Лин 100 95 Территория жилой застройки 90 Помещения жилых и общественных зданий 75 Работы с различной степенью тяжести и напряженности трудового процесса в производственных помещениях и на территории предприятий:

Показатели оценки инфразвука. Историчность в 14 рамках оценки условий труда Методика проведения специальной оценки условий труда, утвержденная приказом Минтруда России от 24 января 2014 г. № 33 н Название фактора, показатель, единица измерения Класс условий труда Допуст имый 2 Инфразвук, общий уровень звукового давления, д. Б/Лин ≤ 110 Вредный Опас ный 3. 1 3. 2 3. 3 3. 4 >110 -115 >115 -120 >120 -125 4 >125 -130 >130 Р 2. 2. 2006 -05 «Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда» Название фактора, показатель, единица измерения Класс условий труда Допустимый Вредный 2 Инфразвук, общий уровень звукового давления, д. Б/Лин ≤ПДУ 3. 1 5 3. 2 10 3. 3 15 Опасный 3. 4 20 4 >20

Нормируемые показатели инфразвука в США, ЕС и России Для 8 часового воздействия – ПДУ от 136 д. Б Американская при частоте от 1 Гц до 123 д. Б на частоте 20 Гц. ассоциация промышленных гигиенистов (ACGIH) Свод правил на основе закона об охране труда Эстония, (Евросоюз) Уровни звукового давления, д. Б в третьоктавных полосах со среднегеометрическими частотами, Гц 4 8 16 130 Россия 2 118 106 94 Уровни звукового давления, д. Б в третьоктавных полосах со среднегеометрическими частотами, Гц 2 4 8 16 110 105 100 95 15

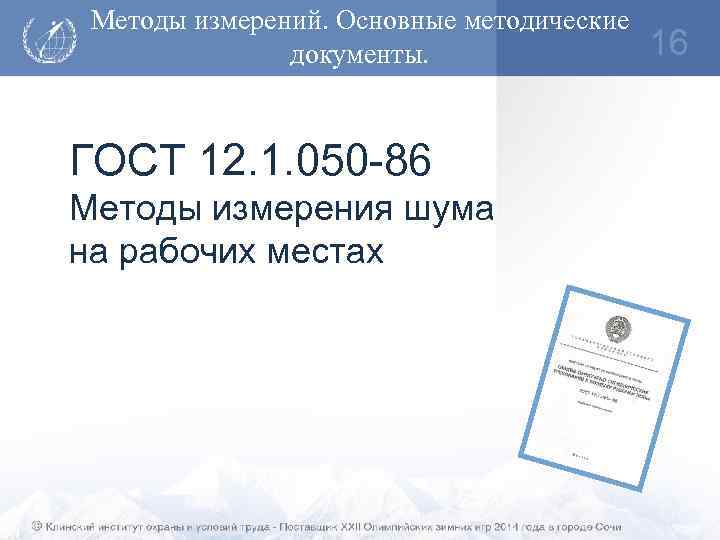

Методы измерений. Основные методические документы. ГОСТ 12. 1. 050 -86 Методы измерения шума на рабочих местах 16

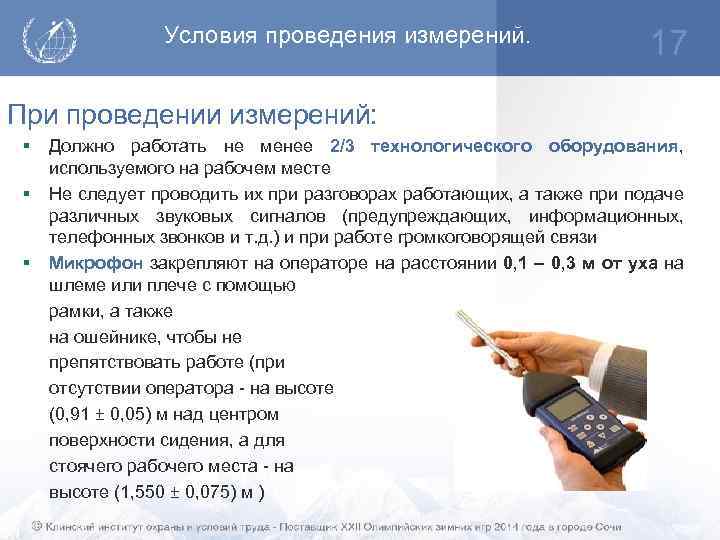

Условия проведения измерений. 17 При проведении измерений: § § § Должно работать не менее 2/3 технологического оборудования, используемого на рабочем месте Не следует проводить их при разговорах работающих, а также при подаче различных звуковых сигналов (предупреждающих, информационных, телефонных звонков и т. д. ) и при работе громкоговорящей связи Микрофон закрепляют на операторе на расстоянии 0, 1 – 0, 3 м от уха на шлеме или плече с помощью рамки, а также на ошейнике, чтобы не препятствовать работе (при отсутствии оператора - на высоте (0, 91 ± 0, 05) м над центром поверхности сидения, а для стоячего рабочего места - на высоте (1, 550 ± 0, 075) м )

Условия проведения измерений. 18 Ø При проведении измерений октавных уровней звукового давления переключатель частотной характеристики прибора устанавливают в положение «фильтр» . Октавные уровни звукового давления измеряют в полосах со среднегеометрическими частотами 2 -16 Гц. Ø При проведении измерений уровней звука и октавных уровней звукового давления постоянного шума переключатель временной характеристики прибора устанавливают в положение «медленно» . Измерения проводят по шкале шумомера «линейная» . Значения уровней принимают по показанию прибора в момент отсчета. Ø При проведении измерений эквивалентных уровней звука непостоянного шума переключатель временной характеристики прибора устанавливают в положение «медленно» , измеряют уровни звука и продолжительность каждой ступени.

Средства измерений 19 Шумомер ы 1 -го и 2 го класса точности Название ОКТАВА Эко. Акустика 110 А Производитель ООО "ПКФ Цифровые приборы « (Россия) Testo AG (Германия) Svantek (Польша) ЗАО «Алгоритм -Акустика» (Россия) Уровень звука: 22 -139 д. БА 10 -139 д. Б в 1/1 и 1/3 - октавных полосах частот Уровень звука: 22. . . 139 д. БА Уровень звука: 30 -130 д. Б Уровень звука: 25 д. БА-139 д. БА Уровень звука: 25 д. БА-138 д. БА ± 0, 7 д. Б ± 1 д. Б ± 0, 7 д. Б Диапазон измерений Погрешность Экофизика-110 А TESTO 816 SVAN-959 Алгоритм-01

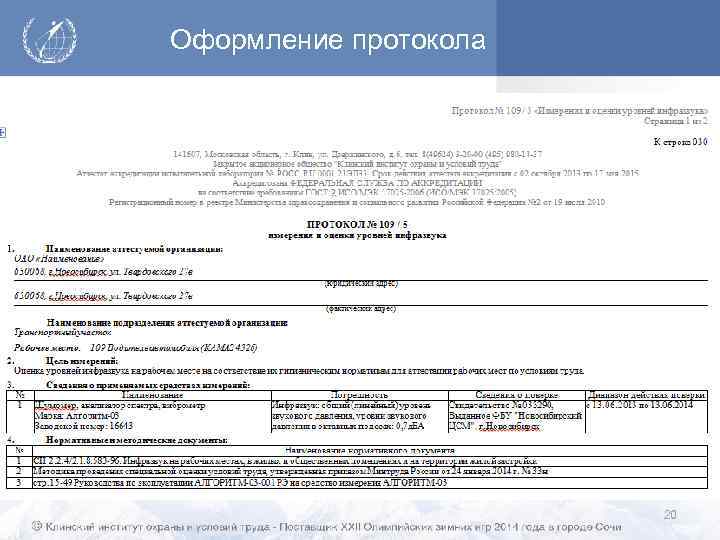

Оформление протокола 20

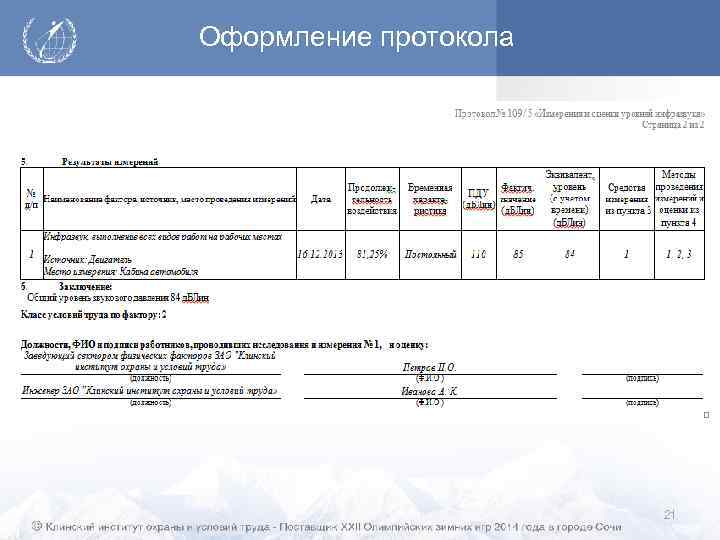

Оформление протокола 21

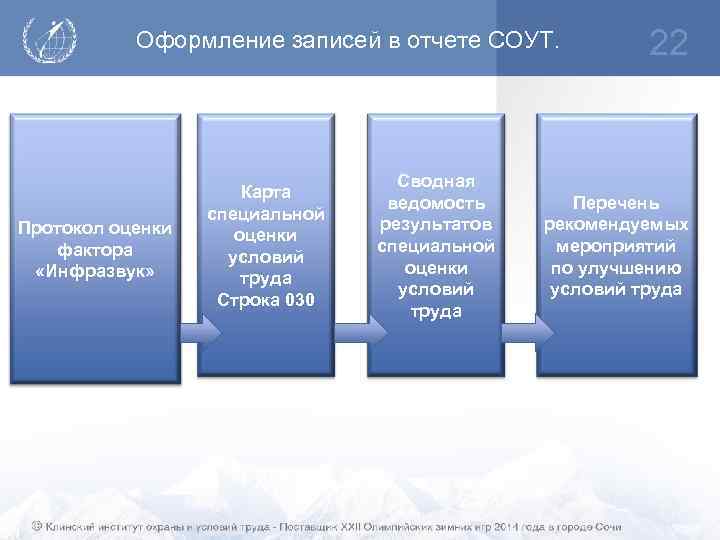

Оформление записей в отчете СОУТ. Протокол оценки фактора «Инфразвук» Карта специальной оценки условий труда Строка 030 Сводная ведомость результатов специальной оценки условий труда 22 Перечень рекомендуемых мероприятий по улучшению условий труда

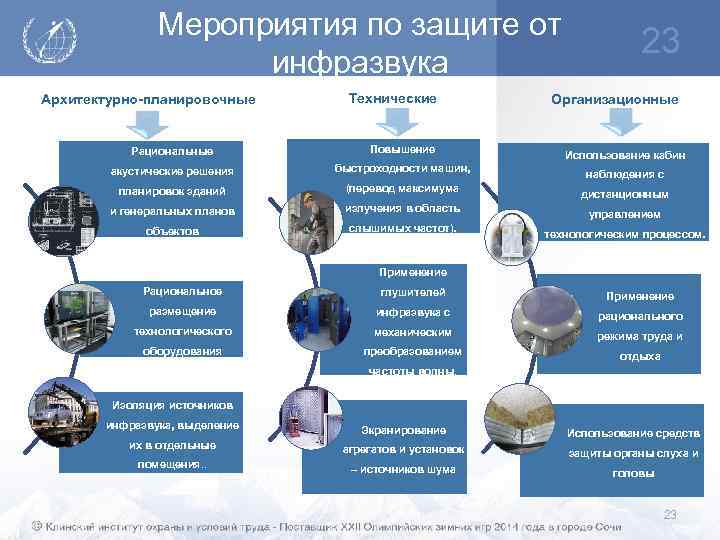

Мероприятия по защите от инфразвука Архитектурно-планировочные Технические Рациональные Повышение акустические решения быстроходности машин, планировок зданий (перевод максимума и генеральных планов излучения в область объектов слышимых частот). 23 Организационные Использование кабин наблюдения с дистанционным управлением технологическим процессом. Применение Рациональное глушителей Применение размещение инфразвука с рационального технологического механическим режима труда и оборудования преобразованием отдыха частоты волны. Изоляция источников инфразвука, выделение Экранирование их в отдельные Использование средств агрегатов и установок помещения. . защиты органы слуха и – источников шума головы 23

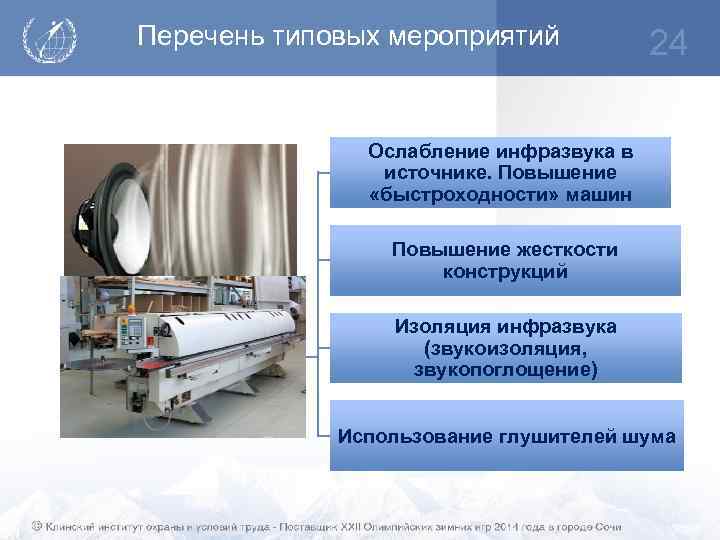

Перечень типовых мероприятий 24 Ослабление инфразвука в источнике. Повышение «быстроходности» машин Повышение жесткости конструкций Изоляция инфразвука (звукоизоляция, звукопоглощение) Использование глушителей шума

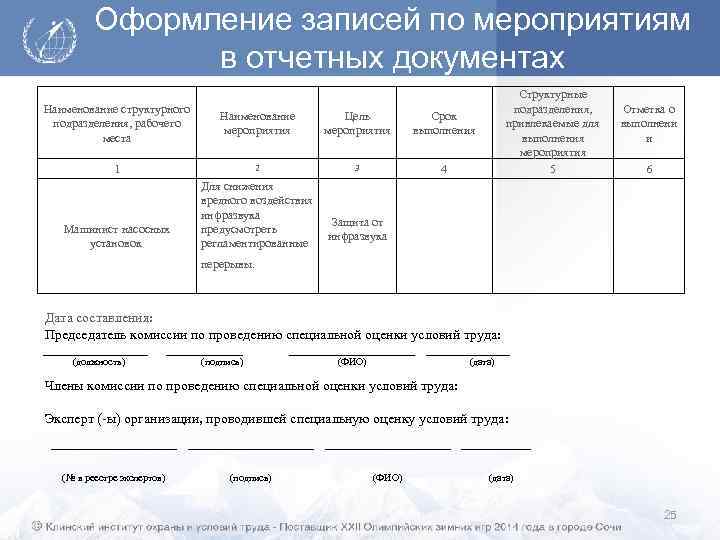

Оформление записей по мероприятиям в отчетных документах Наименование структурного подразделения, рабочего места Наименование мероприятия Цель мероприятия Срок выполнения 1 2 3 4 Структурные подразделения, привлекаемые для выполнения мероприятия 5 Машинист насосных установок Для снижения вредного воздействия инфразвука предусмотреть регламентированные Защита от инфразвука перерывы. Отметка о выполнени и 6 Дата составления: Председатель комиссии по проведению специальной оценки условий труда: ______________ (должность) (подпись) (ФИО) (дата) Члены комиссии по проведению специальной оценки условий труда: Эксперт (-ы) организации, проводившей специальную оценку условий труда: __________________ _____ (№ в реестре экспертов) (подпись) (ФИО) (дата) 25

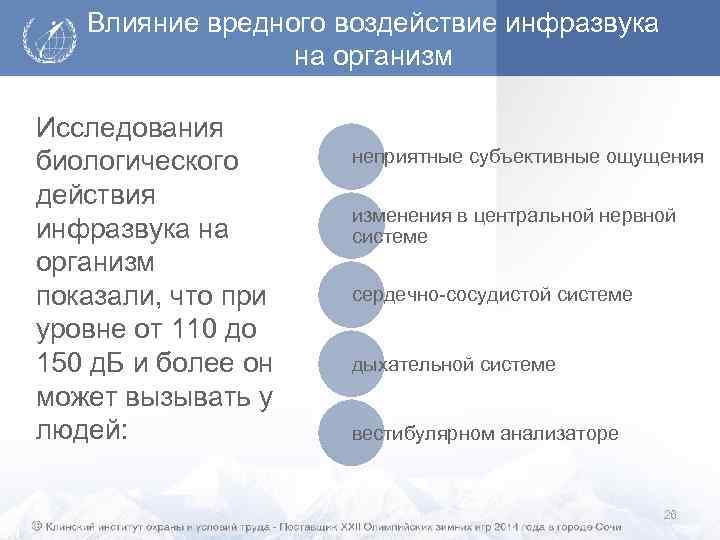

Влияние вредного воздействие инфразвука на организм Исследования биологического действия инфразвука на организм показали, что при уровне от 110 до 150 д. Б и более он может вызывать у людей: неприятные субъективные ощущения изменения в центральной нервной системе сердечно-сосудистой системе дыхательной системе вестибулярном анализаторе 26

Условия проведения периодических медосмотров по фактору инфразвук Приложение N 1 к приказу Минздравсоцразвития РФ от 12. 04. 2011 г. N 302 н Перечень вредных и (или) опасных производственных факторов, при наличии которых проводятся обязательные предварительные и периодические медицинские осмотры (обследования) N п/п Наименование Периодичность Участие врачейвредных и (или) осмотров специалистов*(3), опасных *(4), *(5) производственны х факторов*(1), *(2) 3. 7. Инфразвук 1 раз в 2 года Оториноларинг олог Уровень инфразвука Невролог – превышает *Офтальмолог допустимый. Класс условий труда – 3. 1 и более! Лабораторные и функциональные исследования*(3), *(4) Аудиометрия Исследование вестибулярного анализатора *офтальмоскопия глазного дна 27

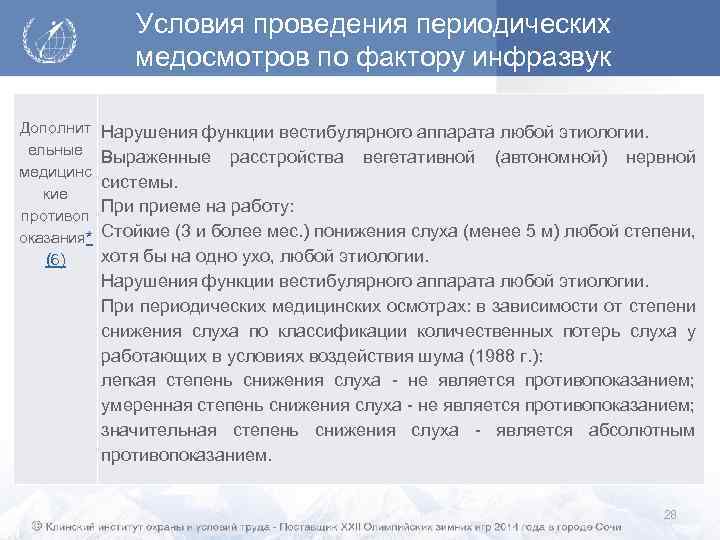

Условия проведения периодических медосмотров по фактору инфразвук Дополнит ельные медицинс кие противоп оказания* (6) Нарушения функции вестибулярного аппарата любой этиологии. Выраженные расстройства вегетативной (автономной) нервной системы. При приеме на работу: Стойкие (3 и более мес. ) понижения слуха (менее 5 м) любой степени, хотя бы на одно ухо, любой этиологии. Нарушения функции вестибулярного аппарата любой этиологии. При периодических медицинских осмотрах: в зависимости от степени снижения слуха по классификации количественных потерь слуха у работающих в условиях воздействия шума (1988 г. ): легкая степень снижения слуха - не является противопоказанием; умеренная степень снижения слуха - не является противопоказанием; значительная степень снижения слуха - является абсолютным противопоказанием. 28

Острое воздействие инфразвука на организм 29 человека Кратковременное интенсивное воздействие инфразвука может обусловить высокую вероятность развития инфразвукового гипоталамического синдрома, симптомами которого являются: головокружение, тошнота, ощущение давления на барабанные перепонки, ознобоподобный тремор тела, общая слабость, головная боль, удушье, кашель и др. К лечебно-профилактическим мероприятиям при неблагоприятном воздействии инфразвука относят медицинские осмотры (ПМО) с обязательным участием терапевта, ЛОРа, невролога, а также проведение аудиометрии, исследования вестибулярного анализатора и пр.

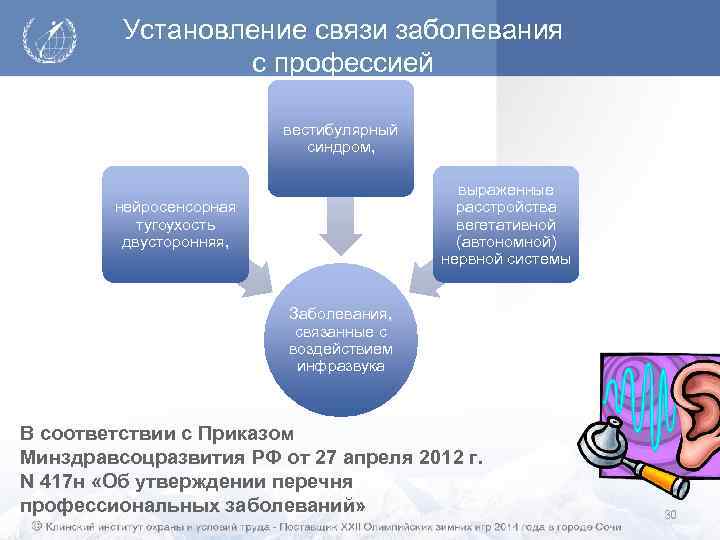

Установление связи заболевания с профессией вестибулярный синдром, выраженные расстройства вегетативной (автономной) нервной системы нейросенсорная тугоухость двусторонняя, Заболевания, связанные с воздействием инфразвука В соответствии с Приказом Минздравсоцразвития РФ от 27 апреля 2012 г. N 417 н «Об утверждении перечня профессиональных заболеваний» 30

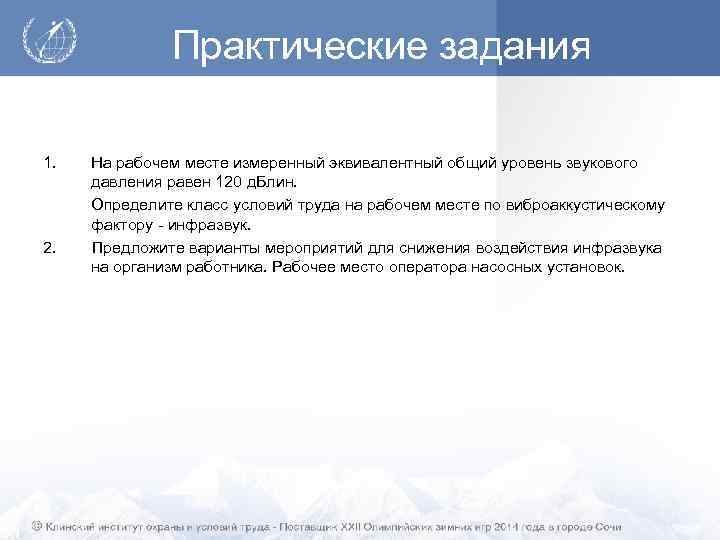

Практические задания 1. На рабочем месте измеренный эквивалентный общий уровень звукового давления равен 120 д. Блин. Определите класс условий труда на рабочем месте по виброаккустическому фактору - инфразвук. 2. Предложите варианты мероприятий для снижения воздействия инфразвука на организм работника. Рабочее место оператора насосных установок.

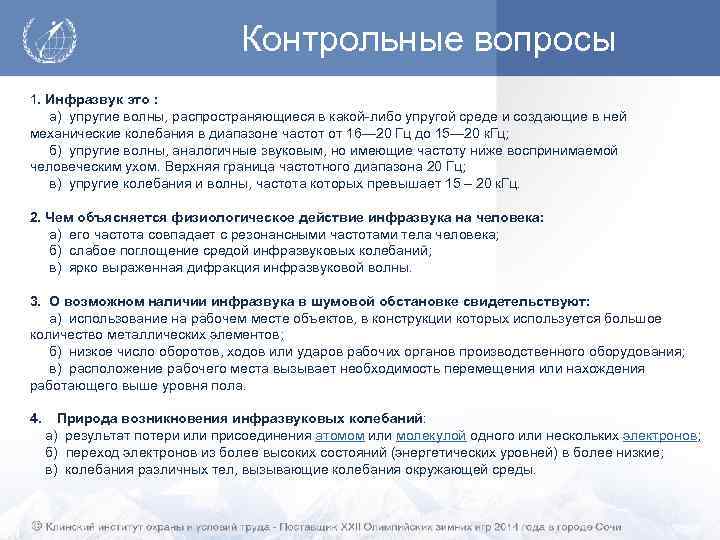

Контрольные вопросы 1. Инфразвук это : а) упругие волны, распространяющиеся в какой-либо упругой среде и создающие в ней механические колебания в диапазоне частот от 16— 20 Гц до 15— 20 к. Гц; б) упругие волны, аналогичные звуковым, но имеющие частоту ниже воспринимаемой человеческим ухом. Верхняя граница частотного диапазона 20 Гц; в) упругие колебания и волны, частота которых превышает 15 – 20 к. Гц. 2. Чем объясняется физиологическое действие инфразвука на человека: а) его частота совпадает с резонансными частотами тела человека; б) слабое поглощение средой инфразвуковых колебаний; в) ярко выраженная дифракция инфразвуковой волны. 3. О возможном наличии инфразвука в шумовой обстановке свидетельствуют: а) использование на рабочем месте объектов, в конструкции которых используется большое количество металлических элементов; б) низкое число оборотов, ходов или ударов рабочих органов производственного оборудования; в) расположение рабочего места вызывает необходимость перемещения или нахождения работающего выше уровня пола. 4. Природа возникновения инфразвуковых колебаний: а) результат потери или присоединения атомом или молекулой одного или нескольких электронов; б) переход электронов из более высоких состояний (энергетических уровней) в более низкие; в) колебания различных тел, вызывающие колебания окружающей среды.

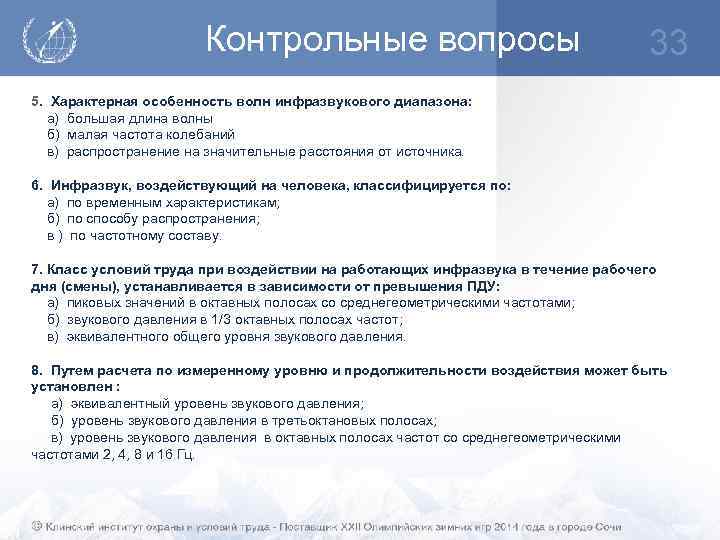

Контрольные вопросы 33 5. Характерная особенность волн инфразвукового диапазона: а) большая длина волны б) малая частота колебаний в) распространение на значительные расстояния от источника. 6. Инфразвук, воздействующий на человека, классифицируется по: а) по временным характеристикам; б) по способу распространения; в ) по частотному составу. 7. Класс условий труда при воздействии на работающих инфразвука в течение рабочего дня (смены), устанавливается в зависимости от превышения ПДУ: а) пиковых значений в октавных полосах со среднегеометрическими частотами; б) звукового давления в 1/3 октавных полосах частот; в) эквивалентного общего уровня звукового давления. 8. Путем расчета по измеренному уровню и продолжительности воздействия может быть установлен : а) эквивалентный уровень звукового давления; б) уровень звукового давления в третьоктановых полосах; в) уровень звукового давления в октавных полосах частот со среднегеометрическими частотами 2, 4, 8 и 16 Гц.

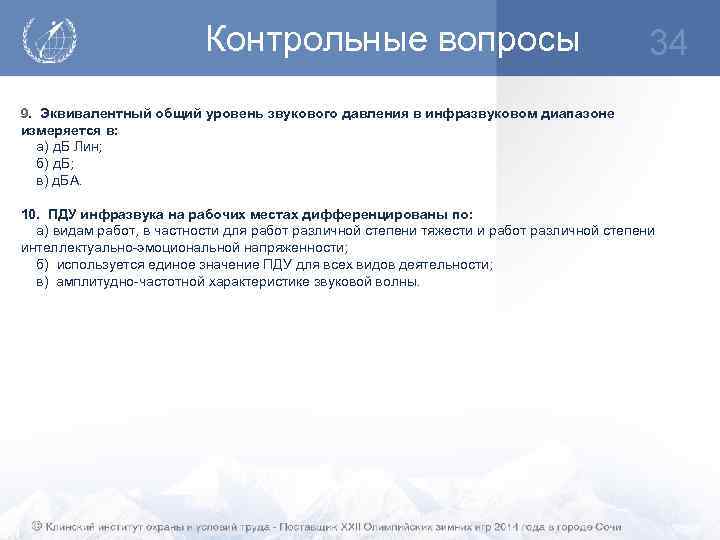

Контрольные вопросы 34 9. Эквивалентный общий уровень звукового давления в инфразвуковом диапазоне измеряется в: а) д. Б Лин; б) д. Б; в) д. БА. 10. ПДУ инфразвука на рабочих местах дифференцированы по: а) видам работ, в частности для работ различной степени тяжести и работ различной степени интеллектуально-эмоциональной напряженности; б) используется единое значение ПДУ для всех видов деятельности; в) амплитудно-частотной характеристике звуковой волны.

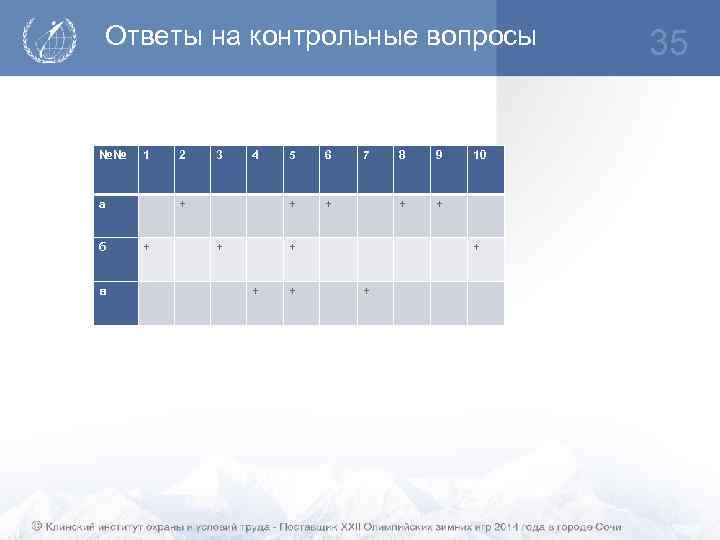

Ответы на контрольные вопросы №№ 1 2 3 4 5 6 7 8 9 10 а + + + б + + + + в + + + 35
