18 February 2018 Красочные аппараты ОБОРУДОВАНИЕ ОТРАСЛИ Лекция № 13 Красочные аппараты Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ 1
18 February 2018 Красочные аппараты КРАСОЧНЫЕ АППАРАТЫ (КА) План лекции 6. 1 Красочные аппараты для вязких красок 6. 2 Красочные аппараты для жидких красок 6. 3 Увлажняющие аппараты 2
18 February 2018 Красочные аппараты ? ? ? ? • Развитой красочный аппарат печатной машины 13 + 4 …. . • Кипсейка – это … • Пуаз – это … • Плунжер – это … • Шибер – это … –? –? –? 3

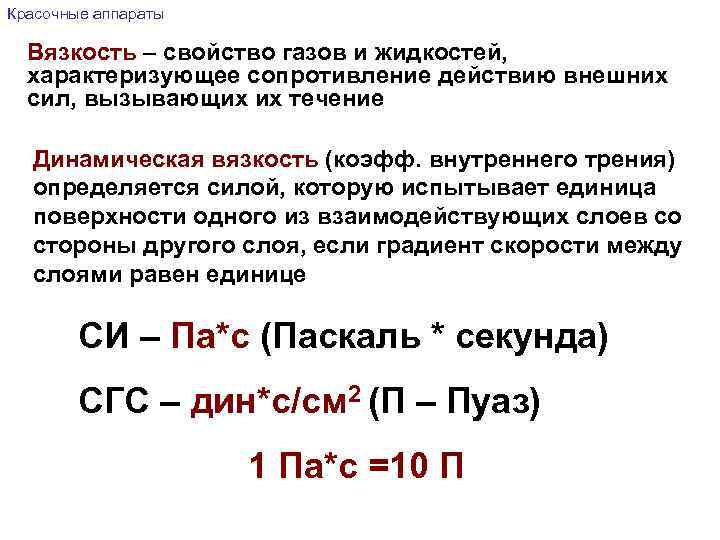

Красочные аппараты Вязкость – свойство газов и жидкостей, характеризующее сопротивление действию внешних сил, вызывающих их течение Динамическая вязкость (коэфф. внутреннего трения) определяется силой, которую испытывает единица поверхности одного из взаимодействующих слоев со стороны другого слоя, если градиент скорости между слоями равен единице СИ – Па*с (Паскаль * секунда) СГС – дин*с/см 2 (П – Пуаз) 1 Па*с =10 П
Красочные аппараты 18 February 2018 ВИДЫ КРАСОЧНЫХ АППАРАТОВ аппараты для вязких красок аппараты для жидких красок ♦ для машин высокой и плоской печати; ♦ построены по принципу отделения тонкого равномерного слоя краски от общей массы. ♦ вязкость применяемых красок 1, 4 – 26 Па·с (наименее вязкие → в быстроходных газетных агрегатах высокой печати, наиболее вязкие → в листовых ротационных машинах офсетной плоской печати); ♦ для машин глубокой печати; ♦ вязкость около 0, 1 Па·с; увлажняющий аппарат ♦ для машин плоской печати; ♦ устанавливается перед красочным аппаратом; ♦ используется для закатывания пробельных элементов формы увлажняющим раствором, предохраняющим гидрофильные участки от взаимодействия с краской; ♦ в некоторых машинах объединен с красочным аппаратом. 5
Красочные аппараты 18 February 2018 ДЛЯ ВЯЗКИХ КРАСОК ► назначение – стабильно в течение всего времени печатания тиража наносить на каждый печатающий элемент формы равномерный слой краски; ► толщина наносимого слоя 4 -10 мкм; ► отклонения по толщине красочного слоя не должны создавать заметную для глаза разноточечность оттиска; ► от общей массы через щель шириной 0, 3 -1, 5 мм отделяется слой краски значительно большей толщины, чем требуется для нанесения на форму; затем слой раскатывается, уменьшаясь по толщине, и наносится на форму; ► состоят из питающей, раскатной и накатной групп. 6
Красочные аппараты 18 February 2018 СХЕМЫ КРАСОЧНЫХ АППАРАТОВ 1 – питающие группы; 2 – раскатные группы; 3 – накатные группы. Схемы красочных аппаратов для вязких красок : а, б, г - плоскопечатных, в листовых ротационных машин 7
18 February 2018 Красочные аппараты КА ДУКТОРНОГО ТИПА Питающие группы Схемы краскопитающих групп дукторного типа с прерывистой(а) и непрерывной подачей краски(б) 8

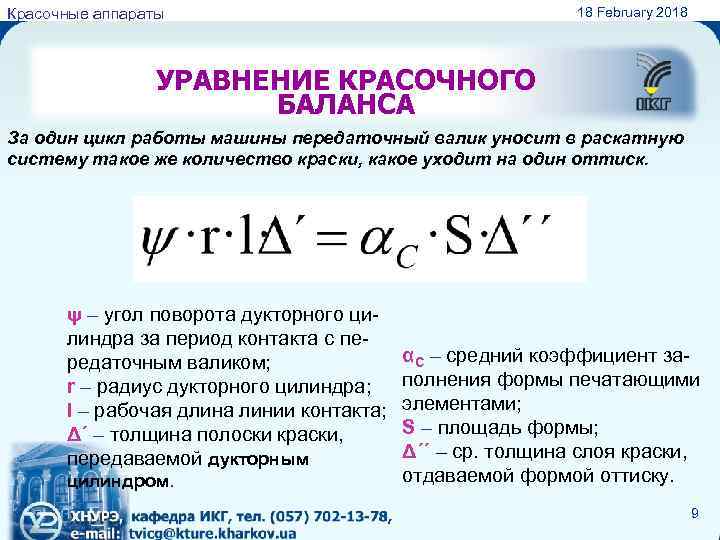

18 February 2018 Красочные аппараты УРАВНЕНИЕ КРАСОЧНОГО БАЛАНСА За один цикл работы машины передаточный валик уносит в раскатную систему такое же количество краски, какое уходит на один оттиск. ψ – угол поворота дукторного цилиндра за период контакта с передаточным валиком; r – радиус дукторного цилиндра; l – рабочая длина линии контакта; Δ´ – толщина полоски краски, передаваемой дукторным цилиндром. αС – средний коэффициент заполнения формы печатающими элементами; S – площадь формы; Δ´´ – ср. толщина слоя краски, отдаваемой формой оттиску. 9
Красочные аппараты
18 February 2018 Красочные аппараты КА НАСОСНОГО (ПЛУНЖЕРНОГО) ТИПА 1 – ведущая рамка; 2 – эксцентрики; 3 – плунжеры; 4 – ползун; 5 – резервуар; 6 – шиберные планки; 7 – приемный цилиндр4 8 – винты; 9 – пружины; 10 – поплавок; 11 – кран Схемы краскопитающего устройства насосного типа для вязких красок 11
Красочные аппараты ПЛУНЖЕР От англ. - …. (нырять) – поршень с длиной, значительно большей диаметра
Красочные аппараты 18 February 2018 РАСКАТНЫЕ И НАКАТНЫЕ ГРУППЫ ► назначение раскатных групп → уменьшать толщину красочного слоя до нужной величины и выравнивать слой, чтобы разность толщин слоя, получающаяся на оттиске, была незаметной для глаза; ► назначение накатных групп → нанесение краски на форму; ► раскатная группа состоит из: эластичных раскатных валиков и жестких раскатных цилиндров, механизмов привода вращения и осевого перемещения раскатных цилиндров, механизмов регулировки прижима валиков к цилиндрам; 13
18 February 2018 Красочные аппараты ПРОЦЕСС ПЕРЕДАЧИ КРАСКИ Поверхности валиков и цилиндров должны быть ОЛЕОФИЛЬНЫМИ или ОЛЕОФОБНЫМИ ? ? ? Силы АДГЕЗИИ краски к рабочим поверхностями КА и ПФ должны быть БОЛЬШЕ или МЕНЬШЕ сил КОГЕЗИИ ? ? ? 14
Красочные аппараты 18 February 2018 НЕРАВНОМЕРНОСТЬ КРАСОЧНОГО СЛОЯ Схемы образования красочного рельефа при подаче краски питающей группой (а-г) и прокатывании накатного валика по изрезанной форме (д) 15
Красочные аппараты 18 February 2018 СХЕМА РАЗВИТОГО КА Коэфф. равномерности красочного слоя δmin – min толщина красочного слоя; δmax – max толщина красочного слоя; Δ – величина неравномерности красочного слоя. 16
Красочные аппараты 18 February 2018 Схемы и фото развитых КА различной структуры 17
Красочные аппараты 18 February 2018 Схема упрощенного КА и щеточного увлажняющего аппарата 18
18 February 2018 Красочные аппараты ПРИВОДЫ ЦИЛИНДРОВ КА 1 – эксцентрик; 2 – бугель; 3, 4 – рычаги; 5, 6 – раскатные цилиндры. Механизмы осевого перемещения цилиндров: а – эксцентриковый, б – кривошипно-шатунный 19
18 February 2018 Красочные аппараты РЕГУЛИРОВКА ДАВЛЕНИЯ К рис. а: 1 – накатной валик; 2 – подвеска; 3, 7 – эксцентрики; 4 – пружина; 5 – форма; 6 – раскатной цилиндр; 8 – рычаг; К рис. б: 1 – накатной валик; 2 – подвеска; 3 – пружина; 4, 5 – клинья; 6 – форма; 7 – раскатной цилиндр; 8 – рычаг; 9, 10 – винты. Механизмы замков накатных валиков: а – эксцентриковый, б – кривошипно-шатунный 20
Красочные аппараты 18 February 2018 КОНТРОЛЬНЫЕ ПАРАМЕТРЫ ►валики красочных аппаратов отечественных офсетных машин облицовывают резиной № 4999, их твердость от 30 до 42 ед. по ТИРу; ►деформация резины в зоне контакта с формой и раскатным цилиндром должна быть ≈ 0, 2 мм; ►установку валиков проверяют в 3 точках – по краям и в середине; ►диапазон регулировок положения валиков допускает установку валиков с уменьшенным диаметром против номинала на 3 -4 мм. 21
Красочные аппараты 18 February 2018 ЧИСТОТА – ЗАЛОГ ПЕЧАТИ ►после окончания печатания тиража краску следует смыть → машину пускают на медленный ход, на валики вручную льется смывочный раствор, и краска счищается ножом в корыто смывочного аппарата; ► при длительных остановках машины валики должны быть отставлены от цилиндров (вынуты из машины и сложены в стеллаж); Рабочие поверхности эластичных валиков должны обладать: ♦ способностью к восприятию ♦ сохранять упругопластические и отдаче краски, свойства во времени, при повто♦ теплостойкостью, ряющихся нагрузках и после воз♦ износостойкостью, действия смывочных жидкостей. ► расчет необходимого количества валиков и цилиндров и передачи ими краски из-за трудоемкости выполняется на ЭВМ. 22
Красочные аппараты 18 February 2018 Фотография и схема смывочного устройства КА 1 - Форсунки для разбрызгивания смывочного раствора; 2 - Корыто для сбора отработанного смывочного раствора; 3 - ФЦ; 4 - ПФ; 5 - ОЦ; 6 - КА 23
18 February 2018 Красочные аппараты Схема полотняного устройства смывки ОЦ и ПЦ 1 - Офсетный цилиндр (ОЦ) с резинотканевой офсетной пластиной; 2 - Печатный цилиндр (ПЦ); 3 - Фотография устройства смывки; 4 - Варианты конструкции устройства смывки 24
Красочные аппараты 18 February 2018 Щеточное устройство для смывки ОЦ и ПЦ 25
Красочные аппараты 18 February 2018 КА ДЛЯ ЖИДКИХ КРАСОК ►использование → в машинах глубокой печати; ►состоят из устройств для подачи краски и ячейки формы и устройств для ее удаления с пробельных элементов; ► известны 3 способа подачи жидкой краски на форму: ♦ погружением части формного цилиндра в краску; ♦ с помощью накатного валика, частично погруженного в краску; ♦ заливкой с помощью циркуляционной системы; ► для удаления краски с пробельных участков служат ракельные устройства. 26
Красочные аппараты 18 February 2018 СХЕМЫ КА ЖИДКИХ КРАСОК 1, 6 – красочное корыто; 2 – накатной валик; 3 – насос; 4 – распределительная коробка; 5 – ракель; 7 – сливная труба; 8 – фильтр; Ф – формный цилиндр; к рис. в: 1 – бак. 27
ПМ высокой и глубокой печати Красочный аппарат 1 — формный цилиндр; 2 — ракельный механизм; 3 — красочная ванна; 4 — фильтр; 5 — красочный резервуар; 6 — насос; 7 — трубопровод; 8 — печатный цилиндр
ПМ высокой и глубокой печати Инжекторный КА
ПМ высокой и глубокой печати Сменный модуль с формным цилиндром и красочным аппаратом
ПМ высокой и глубокой печати Сменный модуль с формным цилиндром и красочным аппаратом
18 February 2018 Красочные аппараты РАКЕЛЬНЫЕ УСТРОЙСТВА к рис. а: 1 – ракель; 2 – планка; 3 – оправка; 4 – ракеледержатель; 5, 6 – винты; к рис. б: 1 – грузы; 2 – пружины или пневмоцилиндры; к рис. в: 1 - червячная передача; 32
ПМ высокой и глубокой печати Красочная секция глубокой печати: принципиальная схема (а); ракельное устройство (зона контакта) (KBA) (б)
ПМ высокой и глубокой печати Ракельное устройство
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН ОСОБЕННОСТИ КА ФЛЕКСОГРАФСКИХ ПЕЧАТНЫХ МАШИН ИСПОЛЬЗОВАНИЕ ЖИДКОЙ КРАСКИ ПОЗВОЛЯЕТ ОТКАЗАТЬСЯ ОТ СИСТЕМЫ РАСКАТНЫХ ВАЛИКОВ; l ПРОСТЕЙШИЙ КА СОСТОИТ ТОЛЬКО ИЗ ТРЕХ ВАЛИКОВ; l ПЕЧАТНЫЕ И ПРОБЕЛЬНЫЕ ЭЛЕМЕНТЫ РАЗНЕСЕНЫ ПО ВЫСОТЕ, Т. Е НЕТ НЕОБХОДИМОСТИ ЗОНАЛЬНОГО РЕГУЛИРОВАНИЯ КРАСКИ И УВЛАЖНЕНИЯ; l ПРОСТОТА КОНСТРУКЦИИ l
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН КА ВЫСОКОЙ И ФЛЕКСОПЕЧАТИ
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН ДУКТОРНЫЙ КА Печатная секция с КА дукторного типа и ракельным устройством
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН ДУКТОРНЫЙ КА
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН ДУКТОРНЫЙ КА ДОСТОИНСТВА l ПРОСТОТА В ИЗГОТОВЛЕНИИ И ОБСЛУЖИВАНИЯ НЕДОСТАТКИ l ПРИ ИЗМЕНЕНИИ СКОРОСТИ РАБОТЫ ИЗМЕНЯЕТСЯ КОЛИЧЕСТВО ПОДАВАЕМОЙ НА ФОРМУ КРАСКИ, СООТВЕТСТВЕННО И ПЛОТНОСТЬ ОТТИСКОВ
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН РАКЕЛЬ Схема ракельного устройства
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН РАКЕЛЬНЫЙ КА Схема ракельного (одноцилиндрового) КА
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН КАМЕРНЫЙ РАКЕЛЬНЫЙ КА
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН ПРИВОД АВ и ФЦ
КРАСОЧНЫЕ АППАРАТЫ ФЛЕКСОГРАФСКИХ МАШИН КАМЕРНЫЙ РАКЕЛЬНЫЙ КА
Красочные аппараты 18 February 2018 УВЛАЖНЯЮЩИЕ АППАРАТЫ ►использование → в машинах офсетной плоской печати для предохранения пробельных элементов от взаимодействия с краской. ► в зависимости от типа увлажняющего раствора увлажняющие аппараты делят на: ♦ водные (содержат добавки, уменьшающие поверхностное натяжение воды, ее коррозийное действие и препятствующее размножению бактерий); ♦ спиртовые (применявшийся в увлажняющих растворах изопропиловый спирт (20 -30 %) значительно снижал поверхностное натяжение воды; - его пары вредны для здоровья обслуживающего персонала, и в настоящее время наметилась тенденция к отказу от спиртовых увлажняющих растворов). 45
? ? ? Системы увлажнения ? ? ? • • Классическая Molleton Дальгрена Komorimatic
Увлажняющие аппараты По способу нанесения увлажняющего раствора современные увлажняющие аппараты ПМ можно разделить на: • интегрированные (с красочным аппаратом); • раздельные; • гибридные.
Увлажняющие аппараты Интегрированные системы не имеют непосредственного контакта с формой и увлажняют накатной валик красочного аппарата. Интегрированная система увлажнения
Увлажняющие аппараты Раздельная система увлажнения
Увлажняющие аппараты Гибридные системы позволяют менять конфигурацию увлажняющих валиков в зависимости от условий: площади запечатки, вида краски, состояния увлажняющего раствора и т. д. Комбинированная (гибридная) система увлажнения
Красочные аппараты 18 February 2018 СХЕМЫ УВЛАЖНЯЮЩИХ АППАРАТОВ 51
Красочные аппараты 18 February 2018 ПЯТИЦИЛИНДРОВЫЙ ПЛЕНОЧНЫЙ С ДВУМЯ НАКАТНЫМИ ВАЛИКАМИ УВЛАЖНЯЮЩИЙ АППАРАТ 52
Офсетная печать без увлажнения. Тех. процесс. 13. 05. 2005 Лекция 8 Схема традиционной офсетной печатной формы
Традиционный офсет. Микрофотография офсетной печатной пластины (алюминий) Участок впитывания краски: Полимер Поверхность впитывающая воду: Оксид алюминия
Офсетная печать без увлажнения. Тех. процесс. 13. 05. 2005 Лекция 8 В типовой ПФ офсетной печати без увлажнения нижний слой тоже алюминиевый или из другого жесткого материала, сохраняющего свои размеры во время растягивания. Сверху на пластину нанесен полимерный слой, хорошо удерживающий краску. В качестве верхнего слоя используется силиконовое покрытие, отталкивающее краску. Схема печатной формы для печати без увлажнения
Print Media Academy - Силикон Полиэстер © Print Media Academy • • • • • • • • • 4 -красочная печать (A 3+ формат) Quickmaster DI Офсетная печать без увлажнения Вспомогательные устройства Прямое экспонирование изображения (2540 dpi, минимальная точка около 30 мкм) Удаление силиконового слоя ИК лазерные диоды (#16, например, . 830 нм)
Качество Большая плотность краски способствует более насыщенным цветам и большему цветовому диапазону
Качество Сравнение цветового пространства
Линиатура Сухой офсет 300 lpi , традиционный – 175 lpi
Растискивание Плашка 50%
Красочные аппараты 18 February 2018 ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ ► Охарактеризуйте основные виды красочных аппаратов. ► Что вы знаете о красочных аппаратов для вязких красок? ► Какая формула характеризует питающие группы? ► Расскажите о раскатных и накатных группах. ► Что характеризует величина ŋ? ► Что вы знаете о красочных аппаратов для жидких красок? ► Классифицируйте увлажняющие аппараты. 61
Красочные аппараты 18 February 2018 ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА 1. Стефанов. Листовые офсетные печатные машины и практические рекомендации по их выбору// Компью. Арт. – 2000. - № 3 62
