18 ДОБЫЧА И ИСПОЛЬЗОВАНИЕ ТЕПЛА

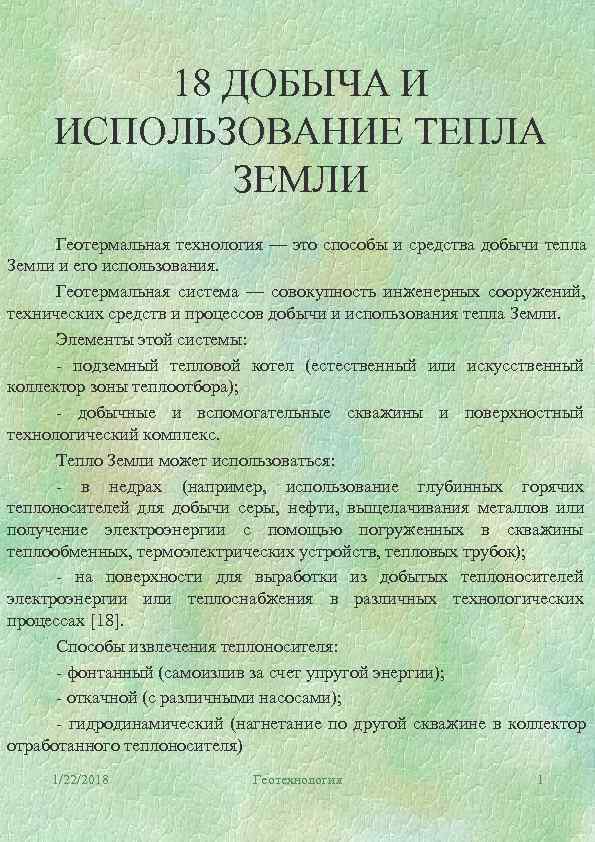

18 ДОБЫЧА И ИСПОЛЬЗОВАНИЕ ТЕПЛА ЗЕМЛИ Геотермальная технология — это способы и средства добычи тепла Земли и его использования. Геотермальная система — совокупность инженерных сооружений, технических средств и процессов добычи и использования тепла Земли. Элементы этой системы: - подземный тепловой котел (естественный или искусственный коллектор зоны теплоотбора); - добычные и вспомогательные скважины и поверхностный технологический комплекс. Тепло Земли может использоваться: - в недрах (например, использование глубинных горячих теплоносителей для добычи серы, нефти, выщелачивания металлов или получение электроэнергии с помощью погруженных в скважины теплообменных, термоэлектрических устройств, тепловых трубок); - на поверхности для выработки из добытых теплоносителей электроэнергии или теплоснабжения в различных технологических процессах [18]. Способы извлечения теплоносителя: - фонтанный (самоизлив за счет упругой энергии); - откачной (с различными насосами); - гидродинамический (нагнетание по другой скважине в коллектор отработанного теплоносителя) 1/22/2018 Геотехнология 1

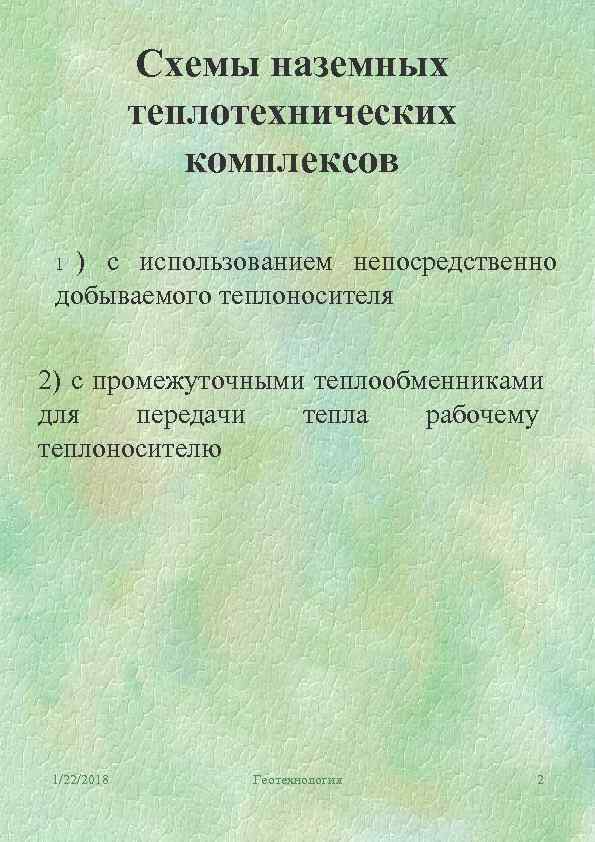

Схемы наземных теплотехнических комплексов 1) с использованием непосредственно добываемого теплоносителя 2) с промежуточными теплообменниками для передачи тепла рабочему теплоносителю 1/22/2018 Геотехнология 2

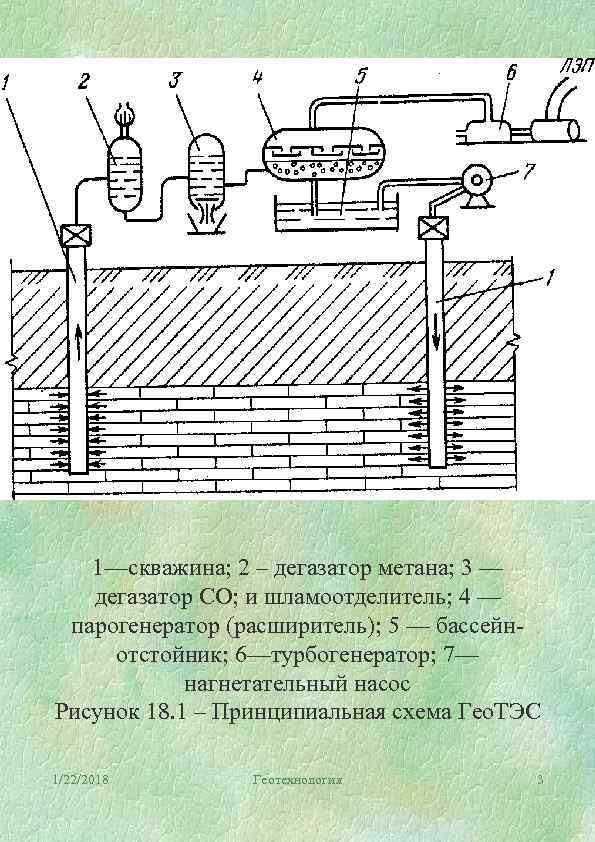

1—скважина; 2 – дегазатор метана; 3 — дегазатор СО; и шламоотделитель; 4 — парогенератор (расширитель); 5 — бассейн- отстойник; 6—турбогенератор; 7— нагнетательный насос Рисунок 18. 1 – Принципиальная схема Гео. ТЭС 1/22/2018 Геотехнология 3
