17 02 2018 История развития вычислительной техники

17. 02. 2018

История развития вычислительной техники 17. 02. 2018

V – VI век до нашей эры Первым счетным устройством, известным еще задолго до нашей эры, был абак. Известно несколько абак разновидностей абака: греческий, египетский и римский абак, китайский суан-пан и японский соробан. Одна бусина в верхней части этих медных древнеримских счетов равноценна пяти бусинам из нижней части. 17. 02. 2018

V век до нашей эры Китайский суан-пан 17. 02. 2018 Так выглядит на соробане число 123456789

XV - XVII в. в. нашей эры Дощаный счет - Русский абак 17. 02. 2018

Таблица 1. «Первые вычислительные машины» Первые вычислительные машины Ученые (страна) Период времени создания машины Машина Паскаля Лейбниц (Германия) XIX век Программируемая счетная машина 17. 02. 2018 Возможности машины

XVII век В начале 17 векашотландский математик Джон Неперизобрел математический набор, состоящий из брусков с нанесенными на них цифрами от 0 до 9 и кратными им числами. Для умножения какоголибо числа два бруска располагали рядом так, чтобы цифры на Джон НЕПЕР торцах составляли это число. На John Napier боковых сторонах брусков после несложных вычислений можно (1550 – 4. 04. 1617) увидеть ответ. 17. 02. 2018

Логарифмическая линейка (современный вид) 17. 02. 2018

XVII век Блез ПАСКАЛЬ Blasé Paskal (19. 06. 1623 – 19. 08. 1662) 17. 02. 2018 В 1642 году Блез Паскаль сконструировал 8 -разрядную суммирующую машину. Эта машина представляла собой комбинацию взаимосвязанных колесиков с нанесенными на них цифрами от 0 до 9 и приводов. Когда первое колесико делало полный оборот от 0 до 9, в действие автоматически приводилось второе колесико. Когда и оно достигало цифры 9, начинало вращаться третье и так далее. Машина Паскаля могла складывать и вычитать, умножать (делить) лишь путем многократного сложения (вычитания).

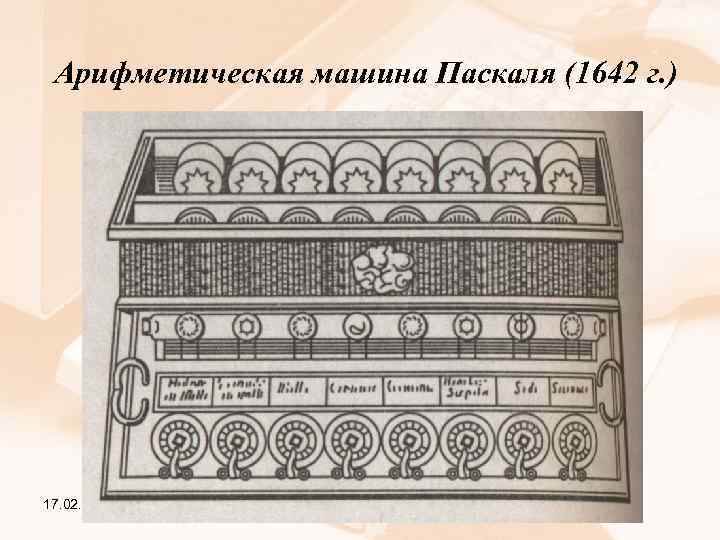

Арифметическая машина Паскаля (1642 г. ) 17. 02. 2018

Готфрид Вильгельм ЛЕЙБНИЦ Gottfried Wilhelm Leibnitz XVII век (1. 07. 1646 – 14. 11. 1716) Готфрид Вильгельм фон Лейбниц в 1673 году сконструировал машину «четырех действий » , которая выполняла сложение, вычитание, умножение и деление и извлечение квадратного корня. В отличие от Паскаля Лейбниц использовал в своей машине не колесики и приводы, а цилиндры с нанесенными на них цифрами. Специально для нее Лейбниц впервые применил двоичную систему счисления, использующую вместо обычных для человека десяти цифр две: 0 и 1. 17. 02. 2018

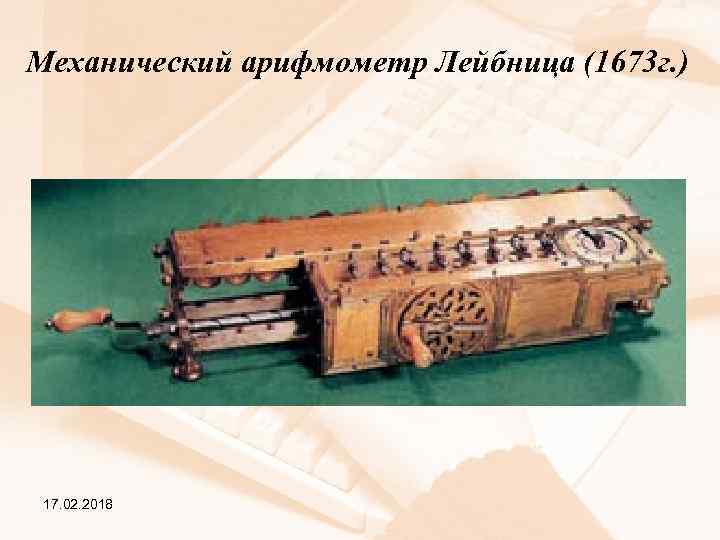

Механический арифмометр Лейбница (1673 г. ) 17. 02. 2018

В 1823 году английский математик Чарльз Бэббидж приступил к постройке разностной машины, которая должна была производить вычисления с точностью до 20 знаков после запятой. Постройкой машины Бэббидж занимался следующие 10 лет, однако она так и не была закончена. В 1830 году он разработал проект аналитической машины выполнения для разнообразных научных и технических. Чарльз БЭББИДЖ расчетов. В этом проекте предугаданы Charls Babbige все основные устройства современной (26. 12. 1791 – ЭВМ, а также задачи, которые могут быть 18. 10. 1871) решены с ее помощью. XIX век 17. 02. 2018

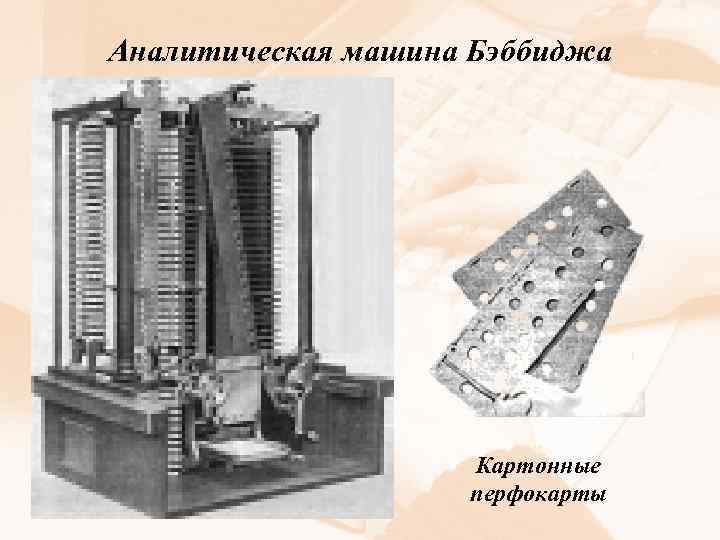

Аналитическая машина Бэббиджа 17. 02. 2018 Картонные перфокарты

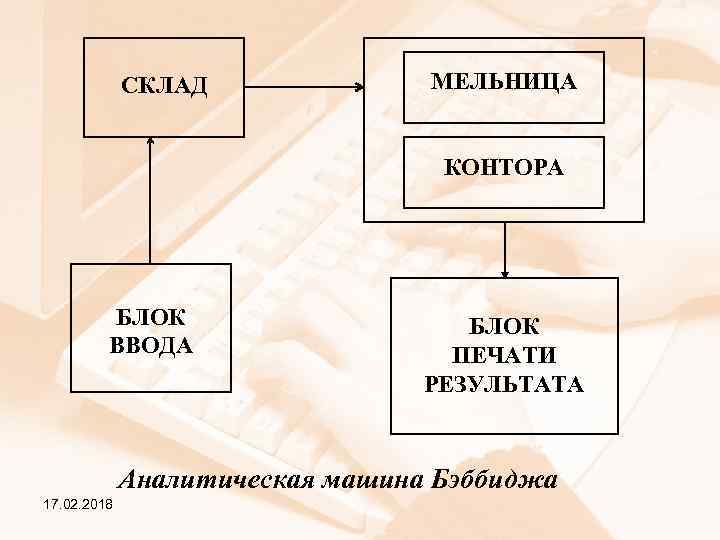

СКЛАД МЕЛЬНИЦА КОНТОРА БЛОК ВВОДА БЛОК ПЕЧАТИ РЕЗУЛЬТАТА Аналитическая машина Бэббиджа 17. 02. 2018

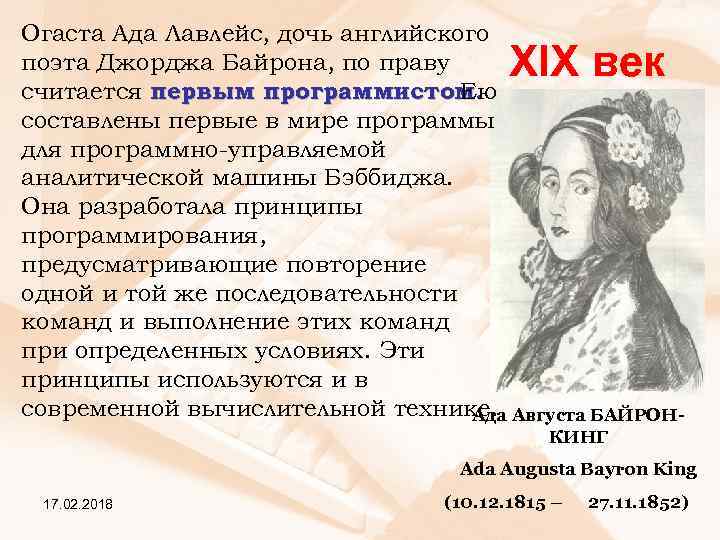

Огаста Ада Лавлейс, дочь английского поэта Джорджа Байрона, по праву считается первым программистом. Ею составлены первые в мире программы для программно-управляемой аналитической машины Бэббиджа. Она разработала принципы программирования, предусматривающие повторение одной и той же последовательности команд и выполнение этих команд при определенных условиях. Эти принципы используются и в современной вычислительной технике. Августа БАЙРОНАда XIX век КИНГ Ada Augusta Bayron King 17. 02. 2018 (10. 12. 1815 – 27. 11. 1852)

Этапы развития вычислительной техники (ВТ) 17. 02. 2018

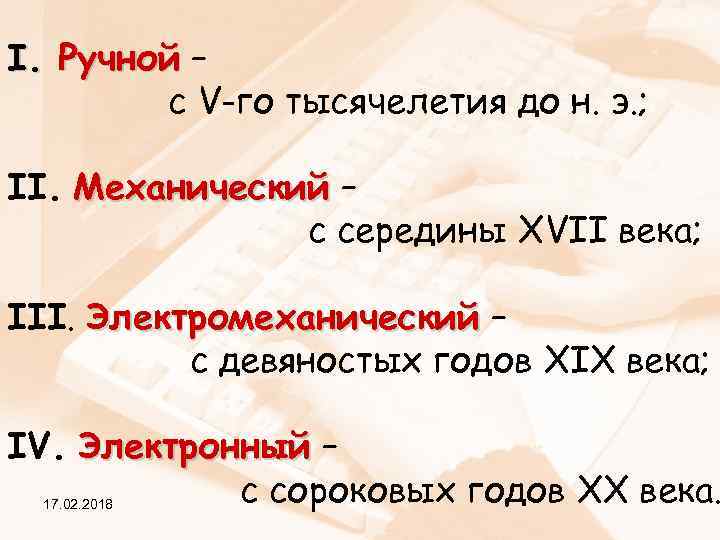

I. Ручной – с V-го тысячелетия до н. э. ; II. Механический – с середины XVII века; III. Электромеханический – с девяностых годов XIX века; IV. Электронный – с сороковых годов XX века. 17. 02. 2018

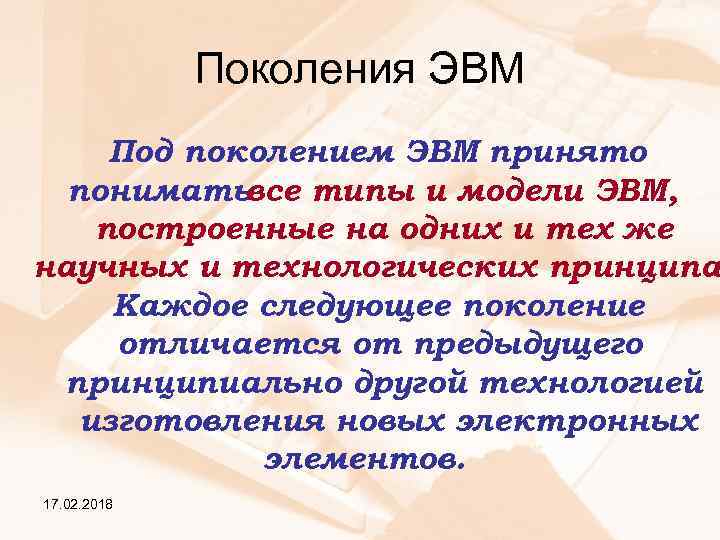

Поколения ЭВМ Под поколением ЭВМ принято пониматьвсе типы и модели ЭВМ, построенные на одних и тех же научных и технологических принципа Каждое следующее поколение отличается от предыдущего принципиально другой технологией изготовления новых электронных элементов. 17. 02. 2018

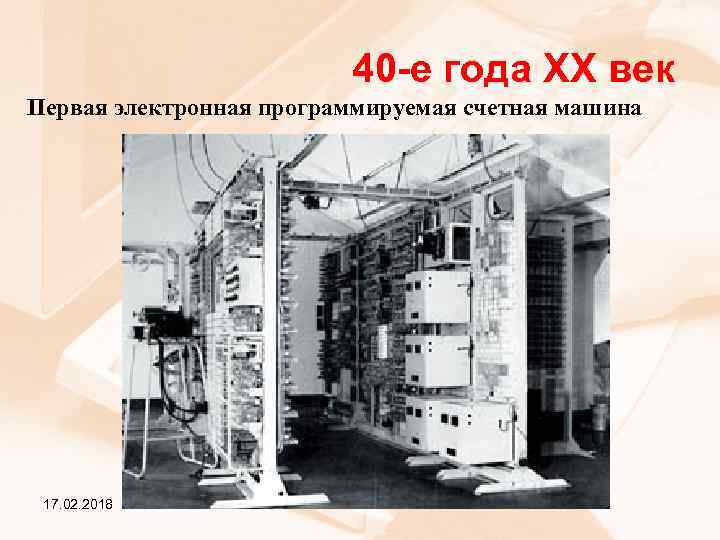

40 -е года XX век Первая электронная программируемая счетная машина 17. 02. 2018

XX век В 1945 году американский математик Джон фон Нейман опубликовал свой знаменитый «Предварительный доклад о машине EDVAC» , в котором описал принципы организации ЭВМ и е логические свойства. частности, он В предложил идею интегрирования рабочей программы в память машины в закодированном виде. Описанная Джон (Янош) фон НЕЙМАН Нейманом архитектура компьютера получила название «фон Неймановской John (Janos) архитектуры ЭВМ» и была положена в von Neuman основу всех последующих моделей (28. 12. 1903 – компьютеров. 8. 02. 1957) 17. 02. 2018

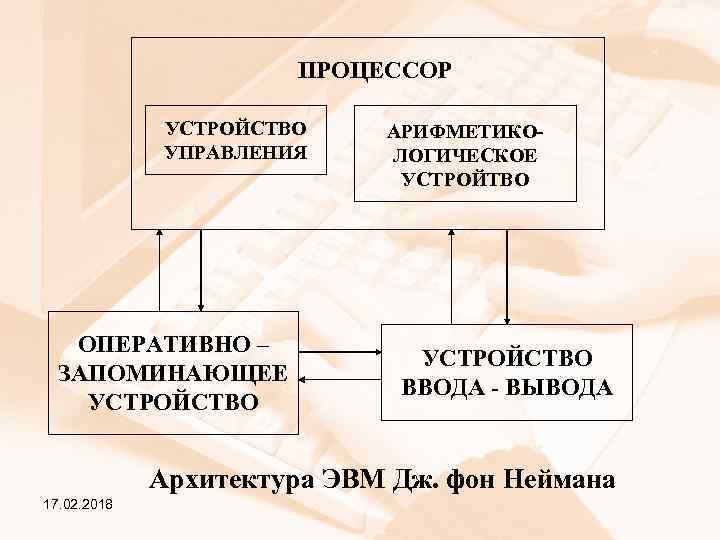

ПРОЦЕССОР УСТРОЙСТВО УПРАВЛЕНИЯ ОПЕРАТИВНО – ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО АРИФМЕТИКОЛОГИЧЕСКОЕ УСТРОЙТВО УСТРОЙСТВО ВВОДА - ВЫВОДА Архитектура ЭВМ Дж. фон Неймана 17. 02. 2018

Первая ЭВМ «ЭНИАК» 17. 02. 2018 1946 год

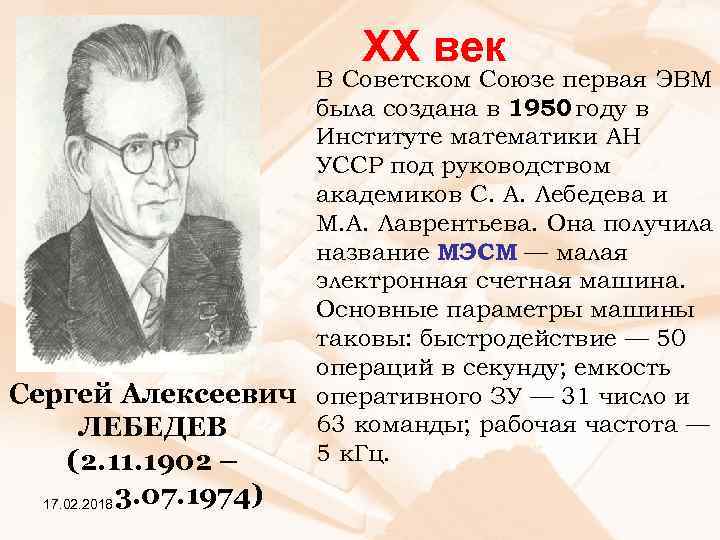

XX век В Советском Союзе первая ЭВМ была создана в 1950 году в Институте математики АН УССР под руководством академиков С. А. Лебедева и М. А. Лаврентьева. Она получила название МЭСМ — малая электронная счетная машина. Основные параметры машины таковы: быстродействие — 50 операций в секунду; емкость Сергей Алексеевич оперативного ЗУ — 31 число и 63 команды; рабочая частота — ЛЕБЕДЕВ 5 к. Гц. (2. 11. 1902 – 17. 02. 2018 3. 07. 1974)

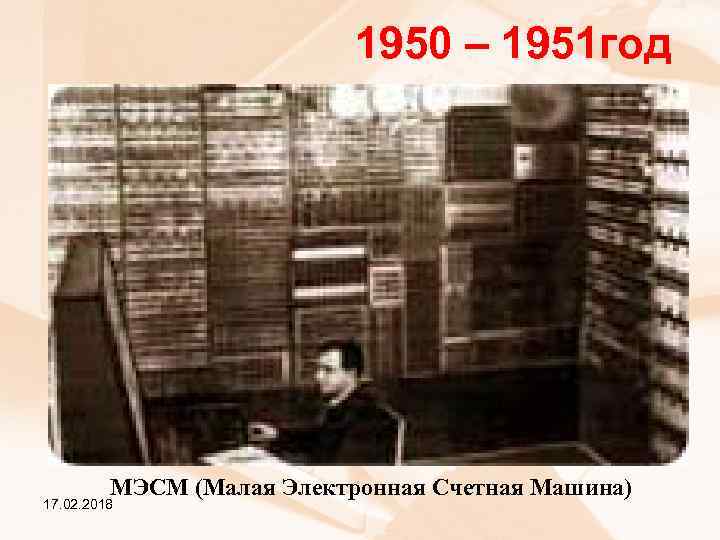

1950 – 1951 год МЭСМ (Малая Электронная Счетная Машина) 17. 02. 2018

1953 год БЭСМ (Большая Электронная Счетная 17. 02. 2018 Машина) 1951 год Ламповый элемент СЭСМ (Специализированной Электронной Счетной Машины)

1945 - 1958 года ЭВМ первого поколения 17. 02. 2018

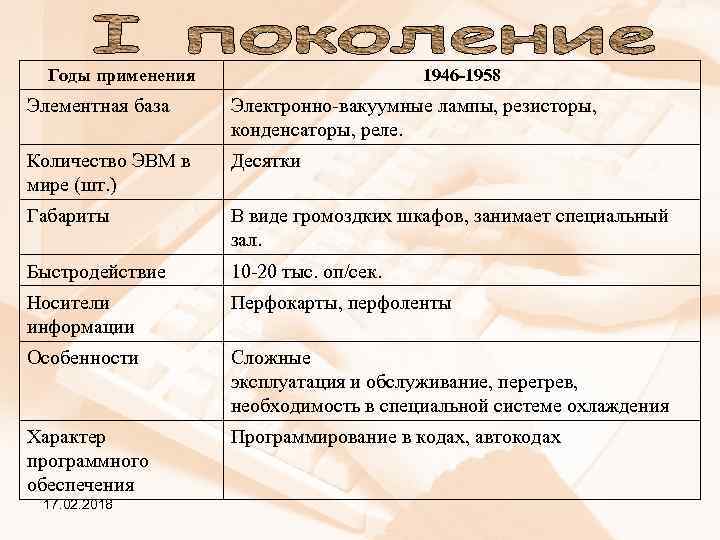

Годы применения 1946 -1958 Элементная база Электронно-вакуумные лампы, резисторы, конденсаторы, реле. Количество ЭВМ в мире (шт. ) Десятки Габариты В виде громоздких шкафов, занимает специальный зал. Быстродействие 10 -20 тыс. оп/сек. Носители информации Перфокарты, перфоленты Особенности Сложные эксплуатация и обслуживание, перегрев, необходимость в специальной системе охлаждения Характер программного обеспечения Программирование в кодах, автокодах 17. 02. 2018

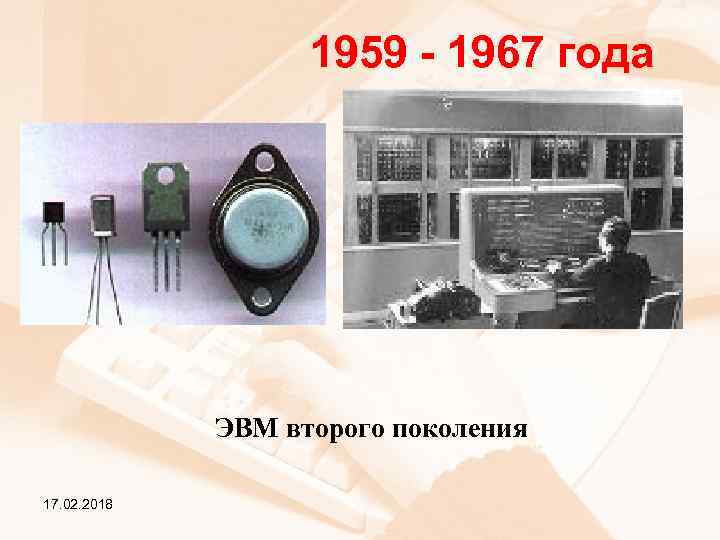

1959 - 1967 года ЭВМ второго поколения 17. 02. 2018

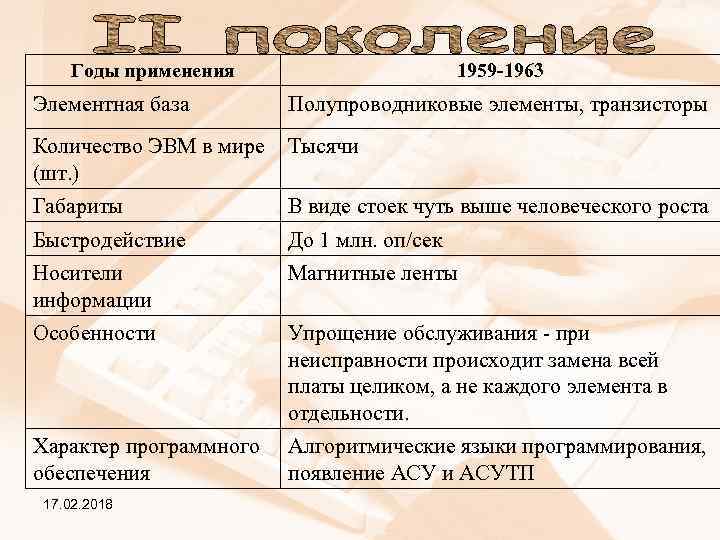

Годы применения 1959 -1963 Элементная база Полупроводниковые элементы, транзисторы Количество ЭВМ в мире (шт. ) Тысячи Габариты В виде стоек чуть выше человеческого роста Быстродействие До 1 млн. оп/сек Носители информации Магнитные ленты Особенности Упрощение обслуживания - при неисправности происходит замена всей платы целиком, а не каждого элемента в отдельности. Характер программного обеспечения Алгоритмические языки программирования, появление АСУ и АСУТП 17. 02. 2018

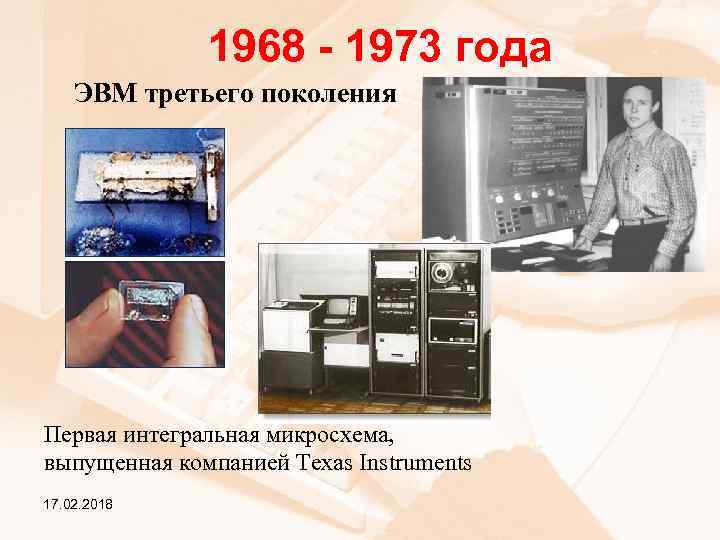

1968 - 1973 года ЭВМ третьего поколения Первая интегральная микросхема, выпущенная компанией Texas Instruments 17. 02. 2018

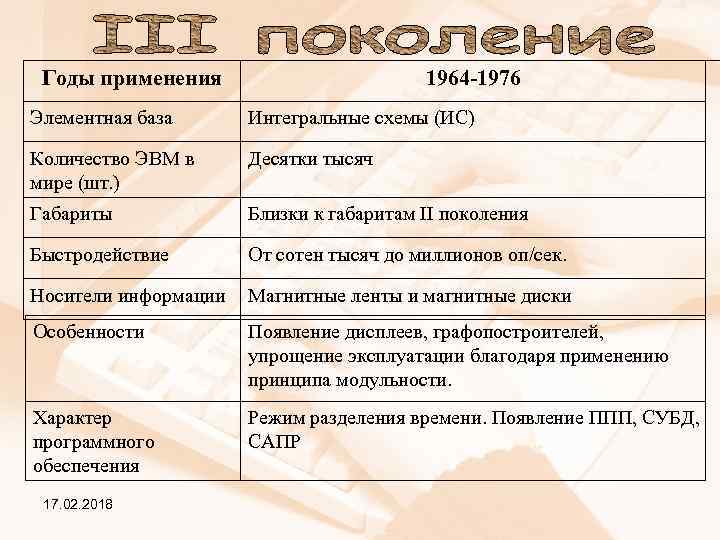

Годы применения 1964 -1976 Элементная база Интегральные схемы (ИС) Количество ЭВМ в мире (шт. ) Десятки тысяч Габариты Близки к габаритам II поколения Быстродействие От сотен тысяч до миллионов оп/сек. Носители информации Магнитные ленты и магнитные диски Особенности Появление дисплеев, графопостроителей, упрощение эксплуатации благодаря применению принципа модульности. Характер программного обеспечения Режим разделения времени. Появление ППП, СУБД, САПР 17. 02. 2018

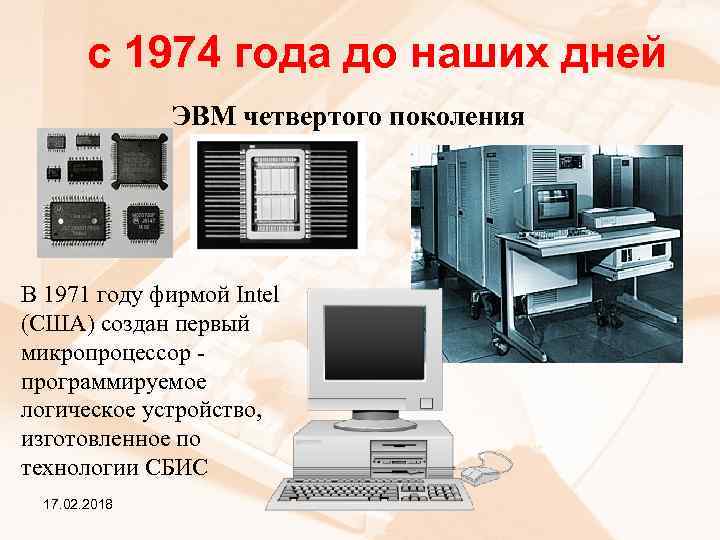

с 1974 года до наших дней ЭВМ четвертого поколения В 1971 году фирмой Intel (США) создан первый микропроцессор программируемое логическое устройство, изготовленное по технологии СБИС 17. 02. 2018

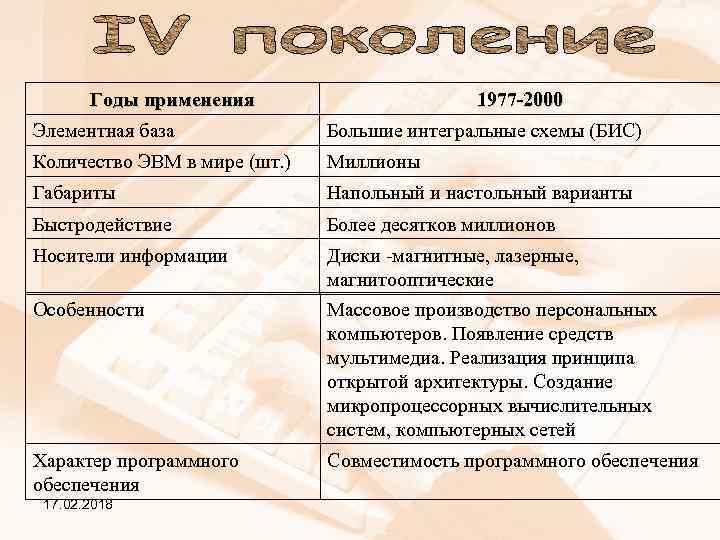

Годы применения 1977 -2000 Элементная база Большие интегральные схемы (БИС) Количество ЭВМ в мире (шт. ) Миллионы Габариты Напольный и настольный варианты Быстродействие Более десятков миллионов Носители информации Диски -магнитные, лазерные, магнитооптические Массовое производство персональных компьютеров. Появление средств мультимедиа. Реализация принципа открытой архитектуры. Создание микропроцессорных вычислительных систем, компьютерных сетей Особенности Характер программного обеспечения 17. 02. 2018 Совместимость программного обеспечения

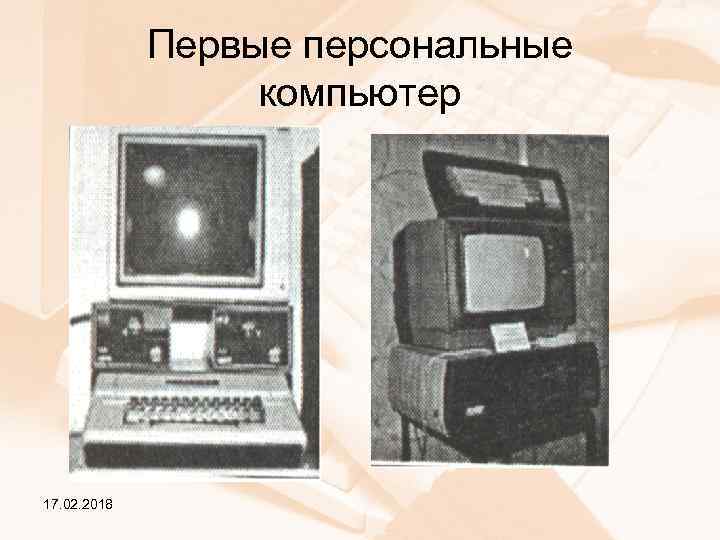

Первые персональные компьютер 17. 02. 2018

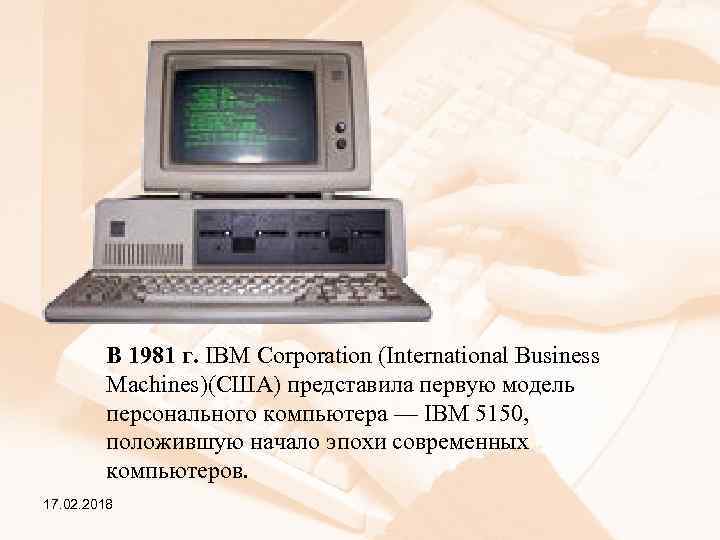

В 1981 г. IBM Corporation (International Business Machines)(США) представила первую модель персонального компьютера — IBM 5150, положившую начало эпохи современных компьютеров. 17. 02. 2018

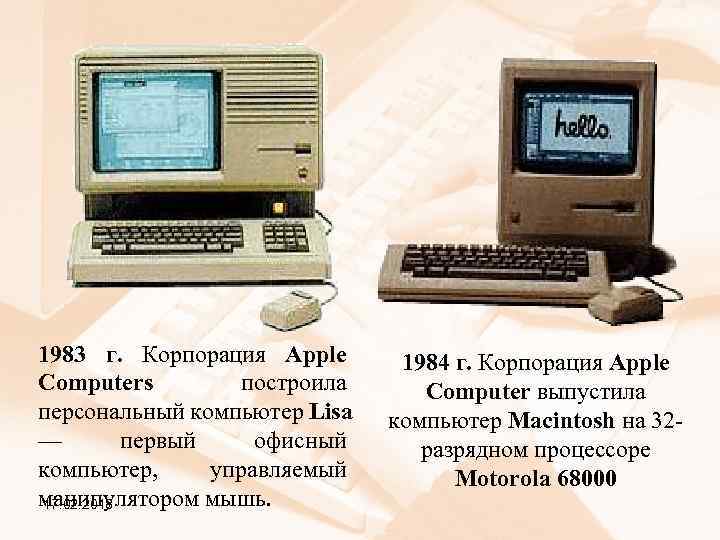

1983 г. Корпорация Apple Computers построила персональный компьютер Lisa — первый офисный компьютер, управляемый манипулятором мышь. 17. 02. 2018 1984 г. Корпорация Apple Computer выпустила компьютер Macintosh на 32 разрядном процессоре Motorola 68000

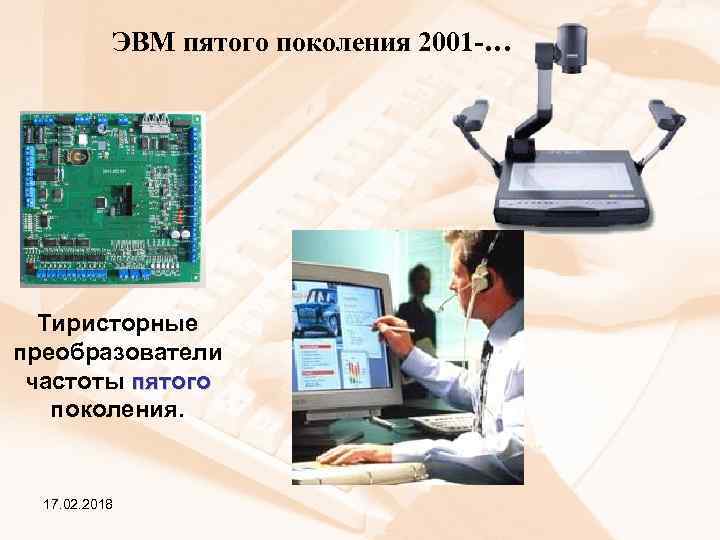

ЭВМ пятого поколения 2001 -… Тиристорные преобразователи частоты пятого поколения. 17. 02. 2018

17. 02. 2018

17. 02. 2018

Домашнее задание: РЕФЕРАТ по теме «История развития вычислительной техники» . Доклады по темам: 1. «Джон Непер» 2. «Готфрид Вильгельм Лейбниц» 3. «Джон фон Нейман» 4. «Блез Паскаль и его машина» 5. «Чарльз Бэббидж и его аналитическая машина» 6. «Ада Августа Байрон-Кинг (Ада Лавлейс)» 7. «Сергей Алексеевич Лебедев» 8. «Первое и второе поколение ЭВМ» 9. «Третье и четвертое поколение ЭВМ» 10. «Машины пятого поколения» 17. 02. 2018
