Скачать презентацию 17 02 2018 2 56 ФА Каф ИТ Скачать презентацию 17 02 2018 2 56 ФА Каф ИТ

Водная Теоретич_основы ИС.ppt

  • Количество слайдов: 176

17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 1 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 1

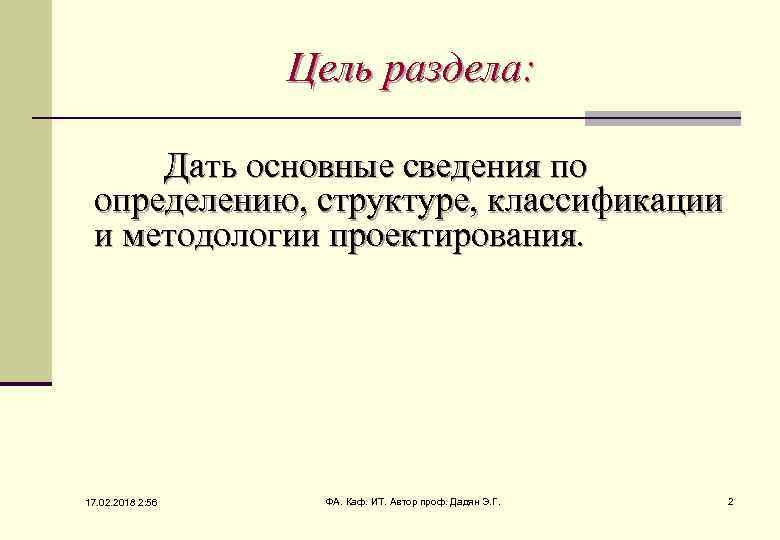

Цель раздела: Дать основные сведения по определению, структуре, классификации и методологии проектирования. 17. 02. Цель раздела: Дать основные сведения по определению, структуре, классификации и методологии проектирования. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 2

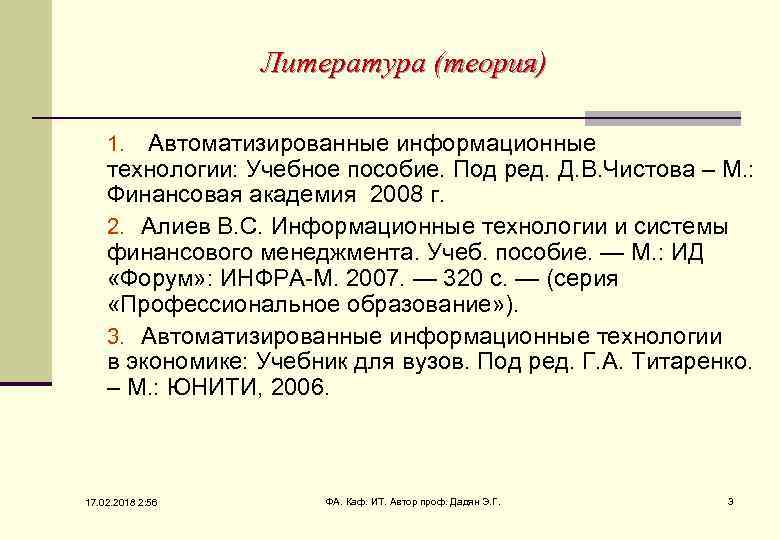

Литература (теория) 1. Автоматизированные информационные технологии: Учебное пособие. Под ред. Д. В. Чистова – Литература (теория) 1. Автоматизированные информационные технологии: Учебное пособие. Под ред. Д. В. Чистова – М. : Финансовая академия 2008 г. 2. Алиев В. С. Информационные технологии и системы финансового менеджмента. Учеб. пособие. — М. : ИД «Форум» : ИНФРА-М. 2007. — 320 с. — (серия «Профессиональное образование» ). 3. Автоматизированные информационные технологии в экономике: Учебник для вузов. Под ред. Г. А. Титаренко. – М. : ЮНИТИ, 2006. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 3

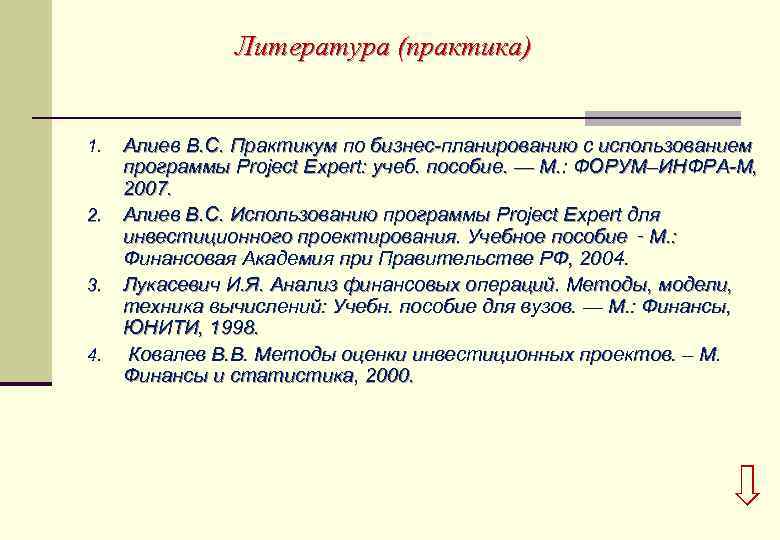

Литература (практика) 1. 2. 3. 4. Алиев В. С. Практикум по бизнес-планированию с использованием Литература (практика) 1. 2. 3. 4. Алиев В. С. Практикум по бизнес-планированию с использованием программы Project Expert: учеб. пособие. — М. : ФОРУМ–ИНФРА-М, 2007. Алиев В. С. Использованию программы Project Expert для инвестиционного проектирования. Учебное пособие ‑ М. : Финансовая Академия при Правительстве РФ, 2004. Лукасевич И. Я. Анализ финансовых операций. Методы, модели, техника вычислений: Учебн. пособие для вузов. — М. : Финансы, ЮНИТИ, 1998. Ковалев В. В. Методы оценки инвестиционных проектов. – М. Финансы и статистика, 2000.

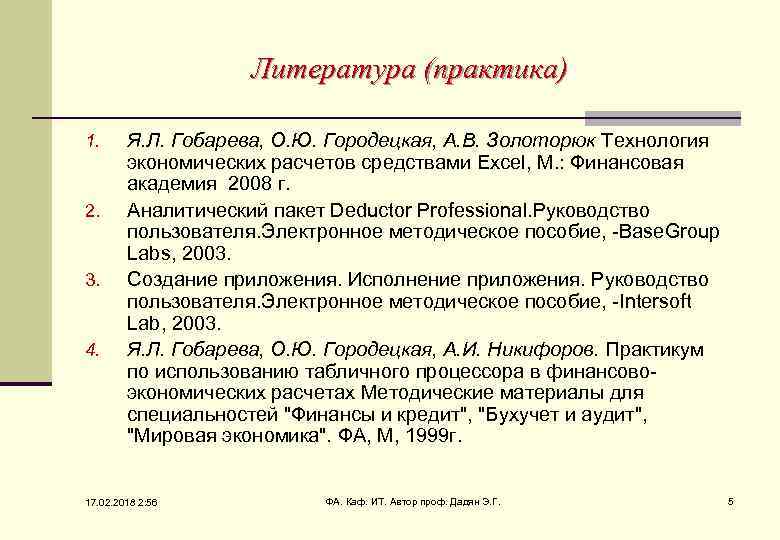

Литература (практика) 1. 2. 3. 4. Я. Л. Гобарева, О. Ю. Городецкая, А. В. Литература (практика) 1. 2. 3. 4. Я. Л. Гобарева, О. Ю. Городецкая, А. В. Золоторюк Технология экономических расчетов средствами Excel, М. : Финансовая академия 2008 г. Аналитический пакет Deductor Professional. Руководство пользователя. Электронное методическое пособие, -Base. Group Labs, 2003. Создание приложения. Исполнение приложения. Руководство пользователя. Электронное методическое пособие, -Intersoft Lab, 2003. Я. Л. Гобарева, О. Ю. Городецкая, А. И. Никифоров. Практикум по использованию табличного процессора в финансовоэкономических расчетах Методические материалы для специальностей "Финансы и кредит", "Бухучет и аудит", "Мировая экономика". ФА, М, 1999 г. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 5

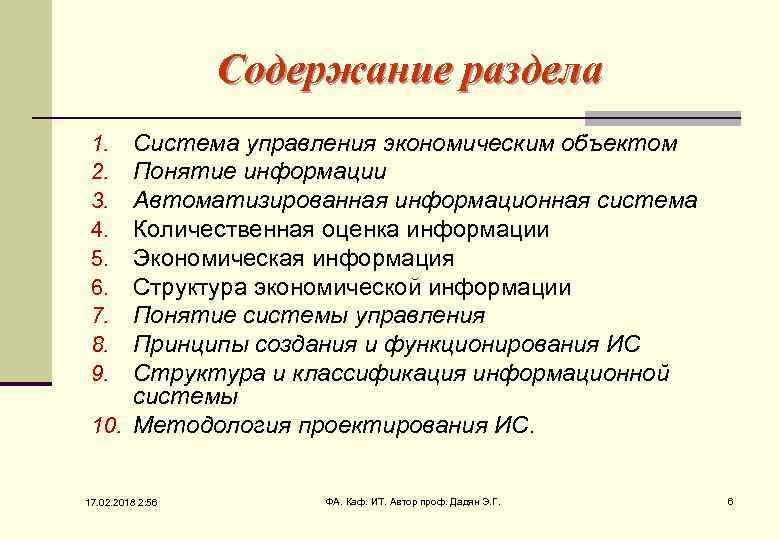

Содержание раздела Система управления экономическим объектом Понятие информации Автоматизированная информационная система Количественная оценка информации Содержание раздела Система управления экономическим объектом Понятие информации Автоматизированная информационная система Количественная оценка информации Экономическая информация Структура экономической информации Понятие системы управления Принципы создания и функционирования ИС Структура и классификация информационной системы 10. Методология проектирования ИС. 1. 2. 3. 4. 5. 6. 7. 8. 9. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 6

Система управления экономическим объектом Система, реализующая функции управления называется системой управления. Система, реализующая функции Система управления экономическим объектом Система, реализующая функции управления называется системой управления. Система, реализующая функции управления, к важнейшим из которых относятся прогнозирование, планирование, учет, анализ, контроль и регулирование, называется системой управления экономическим объектом. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 7

Схема системы управления экономическим объектом среды 17. 02. 2018 2: 56 ФА. Каф. ИТ. Схема системы управления экономическим объектом среды 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 8

Система управления экономическим объектом (например, предприятием) характеризуется наличием двух взаимосвязанных компонентов (См. предыдущий слайд): Система управления экономическим объектом (например, предприятием) характеризуется наличием двух взаимосвязанных компонентов (См. предыдущий слайд): 1. субъекта управления, в качестве которого выступает управленческий аппарат предприятия, осуществляющий формирование целей деятельности, принятие решений и обеспечивающий контроль за их выполнением; 2. объекта управления, в качестве которого выступает само предприятие, чьи сотрудники осуществляют выполнение поставленных задач и планов. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 9

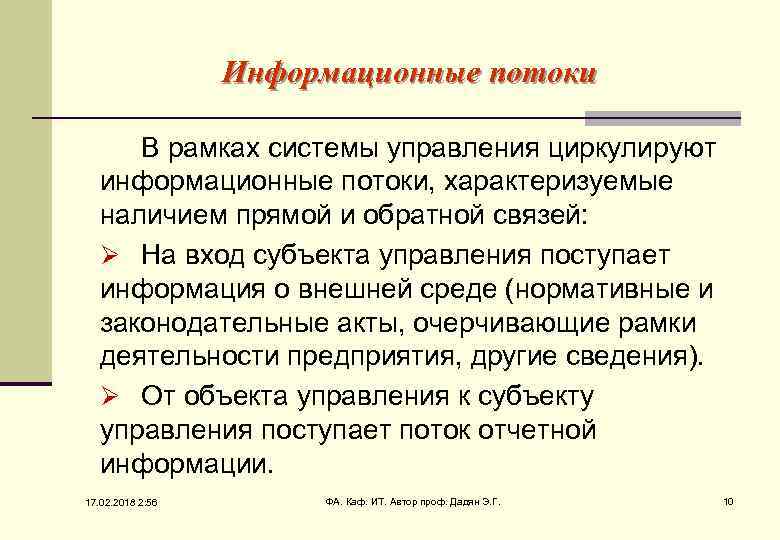

Информационные потоки В рамках системы управления циркулируют информационные потоки, характеризуемые наличием прямой и обратной Информационные потоки В рамках системы управления циркулируют информационные потоки, характеризуемые наличием прямой и обратной связей: Ø На вход субъекта управления поступает информация о внешней среде (нормативные и законодательные акты, очерчивающие рамки деятельности предприятия, другие сведения). Ø От объекта управления к субъекту управления поступает поток отчетной информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 10

Прямая и обратная связи Прямая связь от субъекта управления к объекту связь управления представляет Прямая и обратная связи Прямая связь от субъекта управления к объекту связь управления представляет собой поток директивной информации, формируемой управленческим аппаратом в соответствии с целями управления и информацией об экономической ситуации, сложившейся во внешней среде. v Обратная связь от объекта управления к связь субъекту управления – это поток отчетной информации, формируемый объектом управления и содержащий сведения о выполнении принятых решений и степени влияния внешней среды на внутреннюю экономическую ситуацию (например, задержки платежей, нарушение подачи энергии, изменение погодных условий и т. д. ). v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 11

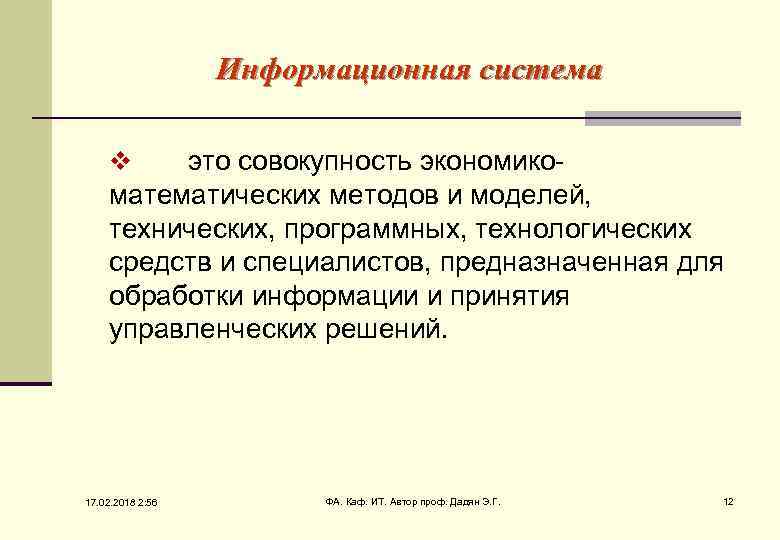

Информационная система это совокупность экономикоматематических методов и моделей, технических, программных, технологических средств и специалистов, Информационная система это совокупность экономикоматематических методов и моделей, технических, программных, технологических средств и специалистов, предназначенная для обработки информации и принятия управленческих решений. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 12

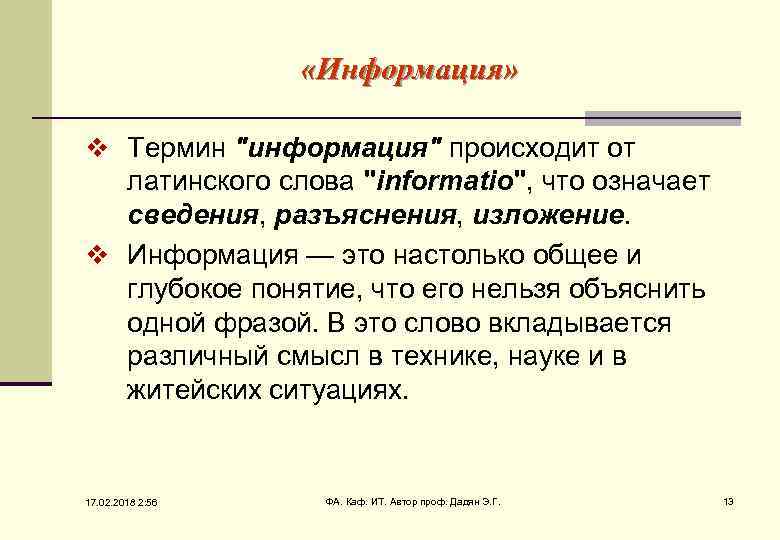

«Информация» v Термин «Информация» v Термин "информация" происходит от латинского слова "informatio", что означает сведения, разъяснения, изложение. v Информация — это настолько общее и глубокое понятие, что его нельзя объяснить одной фразой. В это слово вкладывается различный смысл в технике, науке и в житейских ситуациях. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 13

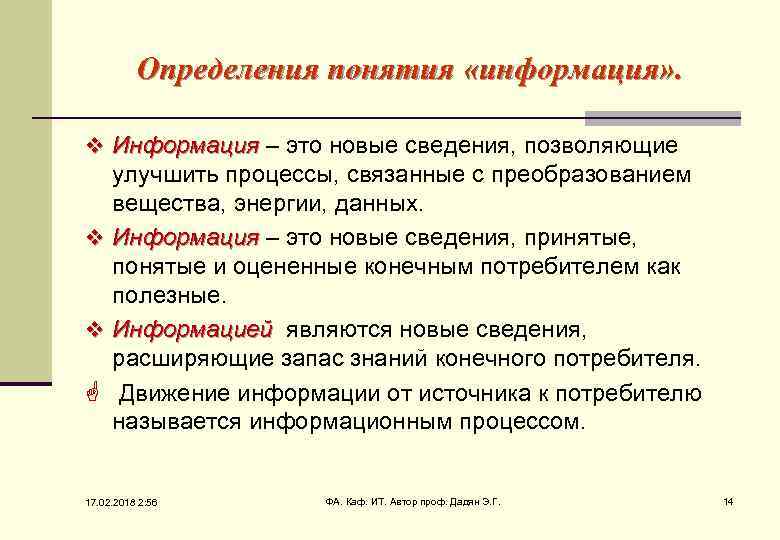

Определения понятия «информация» . v Информация – это новые сведения, позволяющие улучшить процессы, связанные Определения понятия «информация» . v Информация – это новые сведения, позволяющие улучшить процессы, связанные с преобразованием вещества, энергии, данных. v Информация – это новые сведения, принятые, понятые и оцененные конечным потребителем как полезные. v Информацией являются новые сведения, Информацией расширяющие запас знаний конечного потребителя. G Движение информации от источника к потребителю называется информационным процессом. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 14

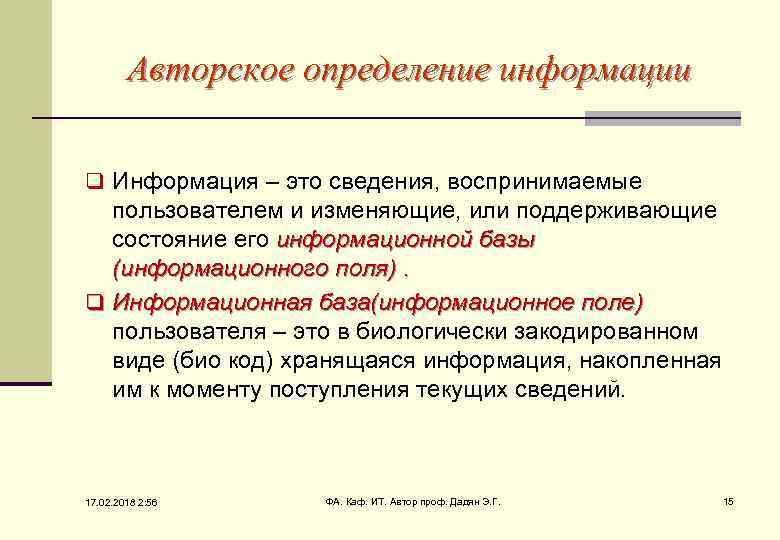

Авторское определение информации q Информация – это сведения, воспринимаемые пользователем и изменяющие, или поддерживающие Авторское определение информации q Информация – это сведения, воспринимаемые пользователем и изменяющие, или поддерживающие состояние его информационной базы (информационного поля). q Информационная база(информационное поле) пользователя – это в биологически закодированном виде (био код) хранящаяся информация, накопленная им к моменту поступления текущих сведений. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 15

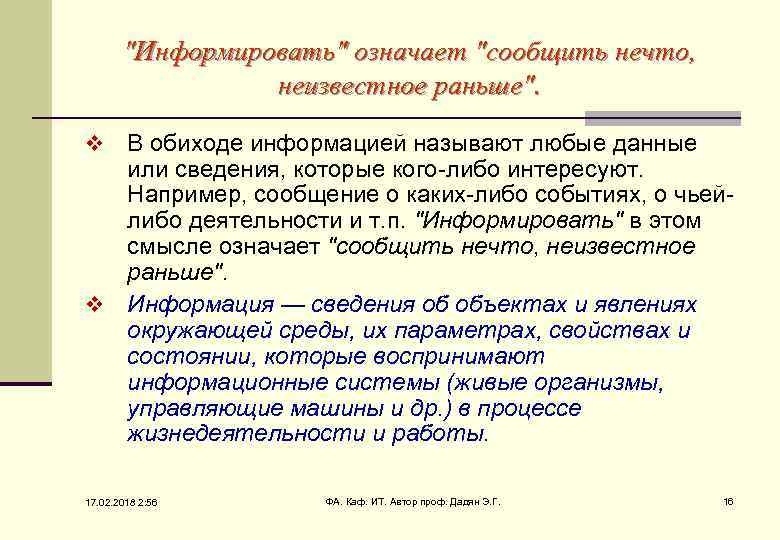

"Информировать" означает "сообщить нечто, неизвестное раньше". В обиходе информацией называют любые данные или сведения, которые кого-либо интересуют. Например, сообщение о каких-либо событиях, о чьейлибо деятельности и т. п. "Информировать" в этом смысле означает "сообщить нечто, неизвестное раньше". v Информация — сведения об объектах и явлениях окружающей среды, их параметрах, свойствах и состоянии, которые воспринимают информационные системы (живые организмы, управляющие машины и др. ) в процессе жизнедеятельности и работы. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 16

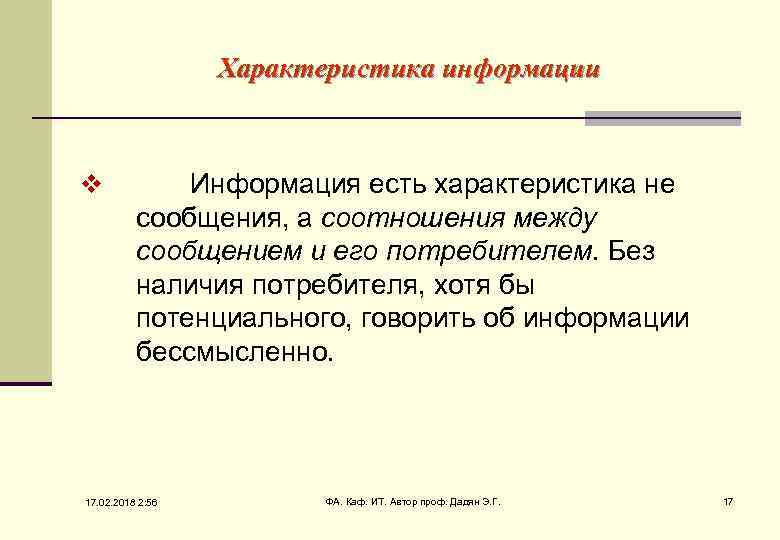

Характеристика информации v Информация есть характеристика не сообщения, а соотношения между сообщением и его Характеристика информации v Информация есть характеристика не сообщения, а соотношения между сообщением и его потребителем. Без наличия потребителя, хотя бы потенциального, говорить об информации бессмысленно. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 17

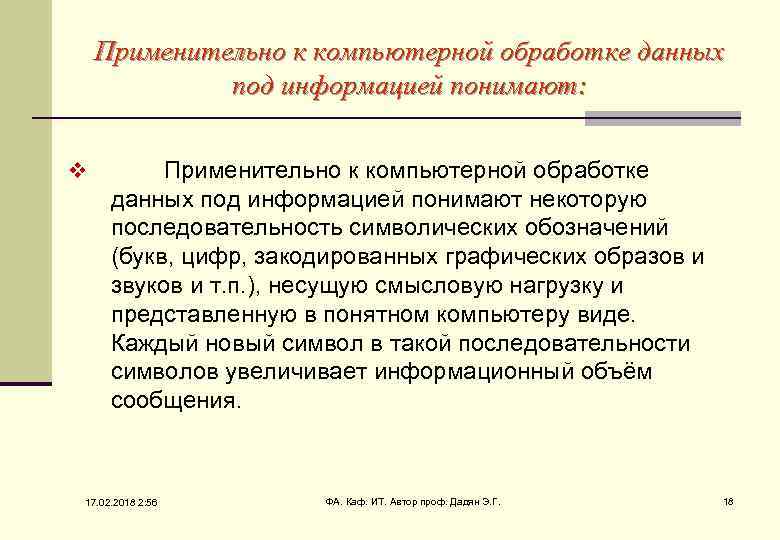

Применительно к компьютерной обработке данных под информацией понимают: v Применительно к компьютерной обработке данных Применительно к компьютерной обработке данных под информацией понимают: v Применительно к компьютерной обработке данных под информацией понимают некоторую последовательность символических обозначений (букв, цифр, закодированных графических образов и звуков и т. п. ), несущую смысловую нагрузку и представленную в понятном компьютеру виде. Каждый новый символ в такой последовательности символов увеличивает информационный объём сообщения. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 18

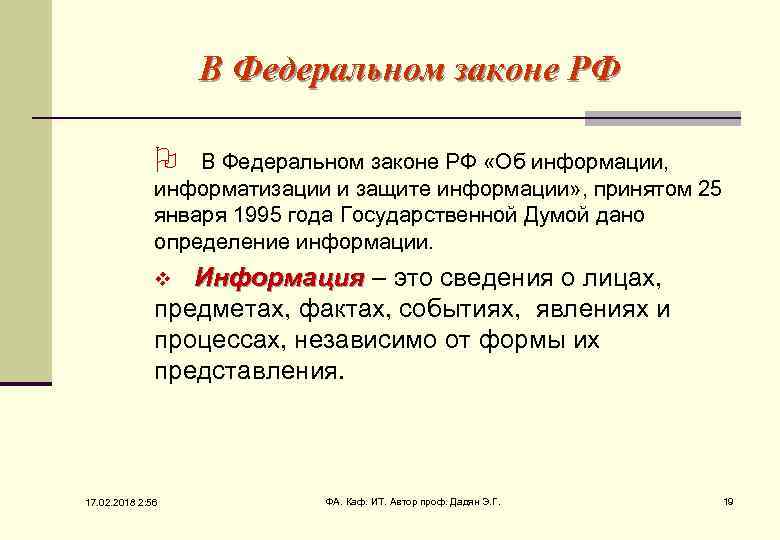

В Федеральном законе РФ O В Федеральном законе РФ «Об информации, информатизации и защите В Федеральном законе РФ O В Федеральном законе РФ «Об информации, информатизации и защите информации» , принятом 25 января 1995 года Государственной Думой дано определение информации. v Информация – это сведения о лицах, Информация предметах, фактах, событиях, явлениях и процессах, независимо от формы их представления. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 19

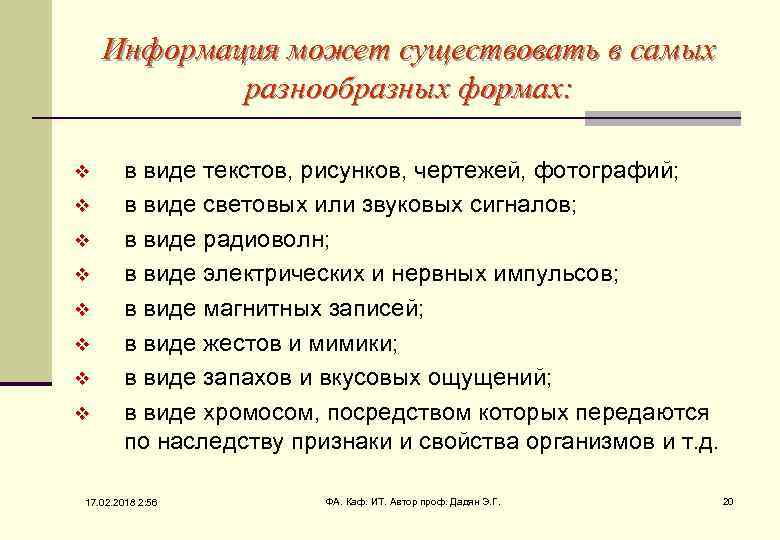

Информация может существовать в самых разнообразных формах: v v v v в виде текстов, Информация может существовать в самых разнообразных формах: v v v v в виде текстов, рисунков, чертежей, фотографий; в виде световых или звуковых сигналов; в виде радиоволн; в виде электрических и нервных импульсов; в виде магнитных записей; в виде жестов и мимики; в виде запахов и вкусовых ощущений; в виде хромосом, посредством которых передаются по наследству признаки и свойства организмов и т. д. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 20

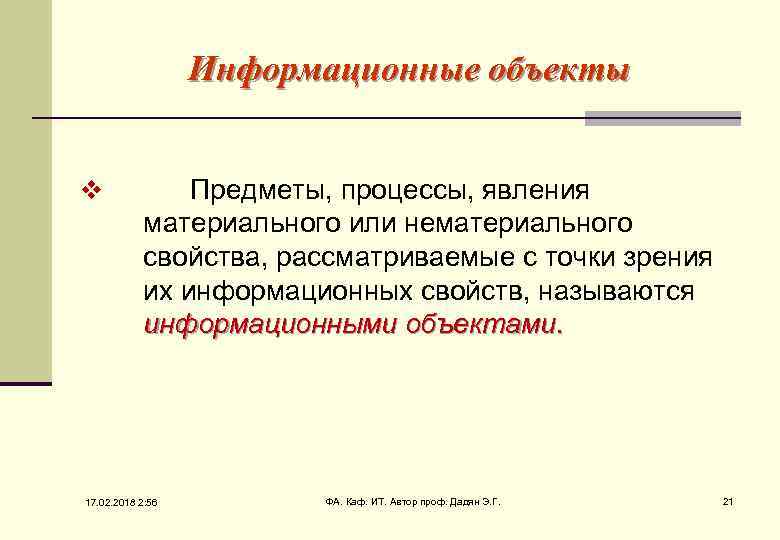

Информационные объекты v Предметы, процессы, явления материального или нематериального свойства, рассматриваемые с точки зрения Информационные объекты v Предметы, процессы, явления материального или нематериального свойства, рассматриваемые с точки зрения их информационных свойств, называются информационными объектами. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 21

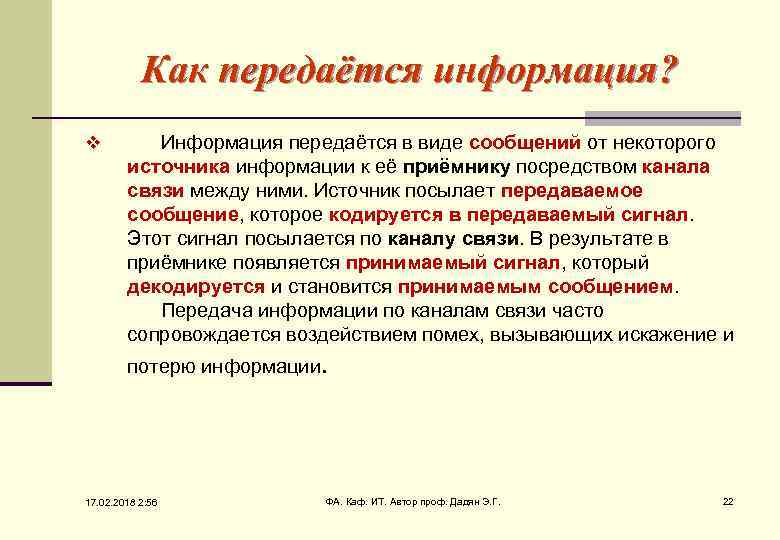

Как передаётся информация? v Информация передаётся в виде сообщений от некоторого источника информации к Как передаётся информация? v Информация передаётся в виде сообщений от некоторого источника информации к её приёмнику посредством канала связи между ними. Источник посылает передаваемое сообщение, которое кодируется в передаваемый сигнал. Этот сигнал посылается по каналу связи. В результате в приёмнике появляется принимаемый сигнал, который декодируется и становится принимаемым сообщением. Передача информации по каналам связи часто сопровождается воздействием помех, вызывающих искажение и потерю информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 22

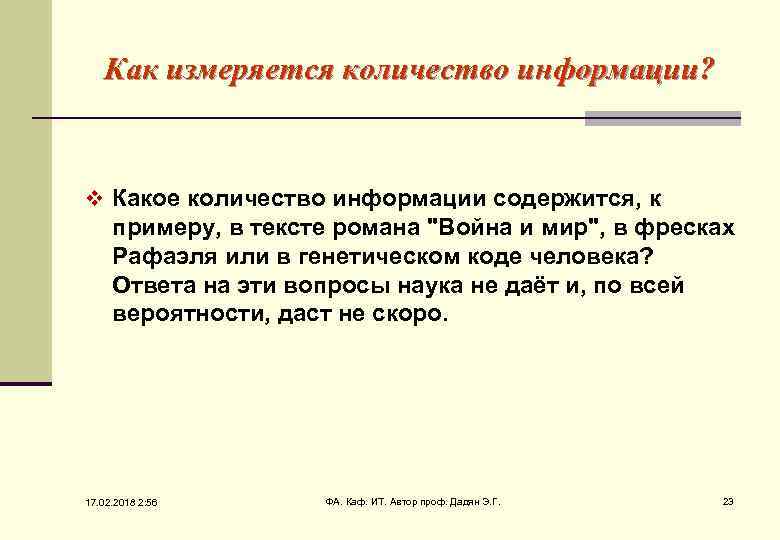

Как измеряется количество информации? v Какое количество информации содержится, к примеру, в тексте романа Как измеряется количество информации? v Какое количество информации содержится, к примеру, в тексте романа "Война и мир", в фресках Рафаэля или в генетическом коде человека? Ответа на эти вопросы наука не даёт и, по всей вероятности, даст не скоро. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 23

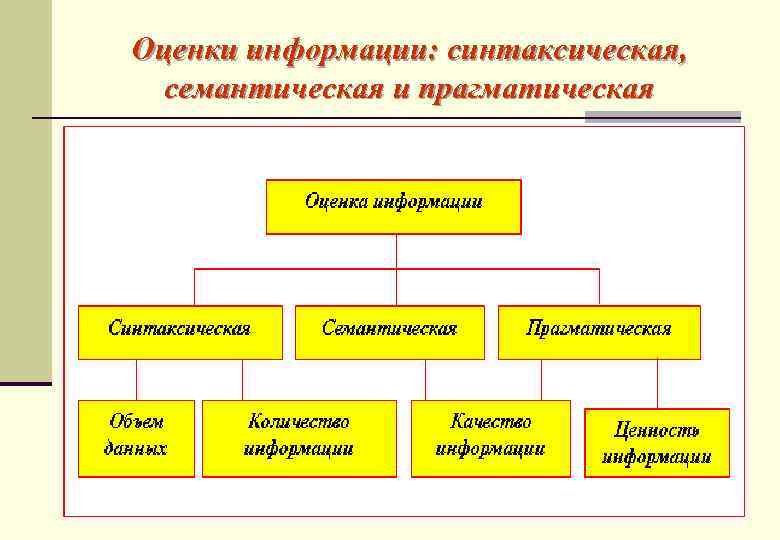

Оценки информации: синтаксическая, семантическая и прагматическая 17. 02. 2018 2: 56 ФА. Каф. ИТ. Оценки информации: синтаксическая, семантическая и прагматическая 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 24

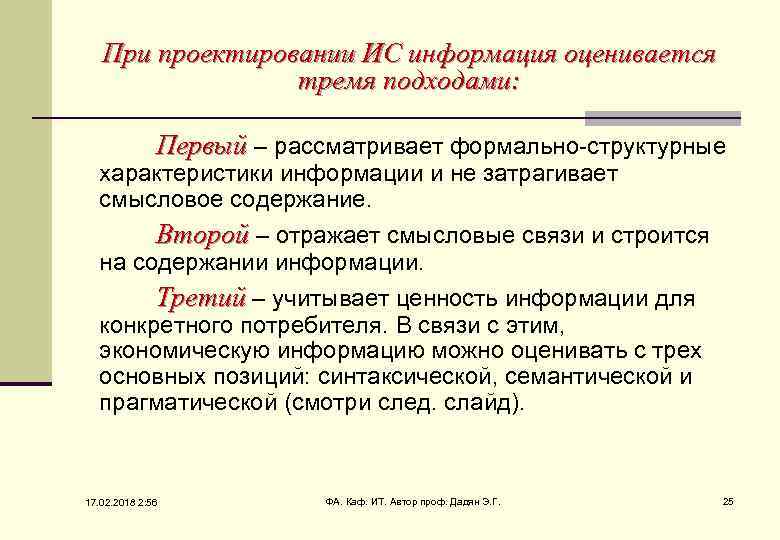

При проектировании ИС информация оценивается тремя подходами: Первый – рассматривает формально-структурные характеристики информации и При проектировании ИС информация оценивается тремя подходами: Первый – рассматривает формально-структурные характеристики информации и не затрагивает смысловое содержание. Второй – отражает смысловые связи и строится на содержании информации. Третий – учитывает ценность информации для конкретного потребителя. В связи с этим, экономическую информацию можно оценивать с трех основных позиций: синтаксической, семантической и прагматической (смотри след. слайд). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 25

Синтаксическая оценка экономической информации v Синтаксическая оценка позволяет определить объем экономических данных на носителях Синтаксическая оценка экономической информации v Синтаксическая оценка позволяет определить объем экономических данных на носителях или в сообщениях в соответствующих единицах (знаках, символах, структурных единицах, двоичных единицах и пр. ). Такая оценка информации необходима для определения количества технических средств, форм и видов носителей при автоматизированной обработке. Если же требуется определить количество информации, содержащейся в данных, то необходимо рассматривать неопределенность состояния системы, согласно представлению информации с позиций кибернетики. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 26

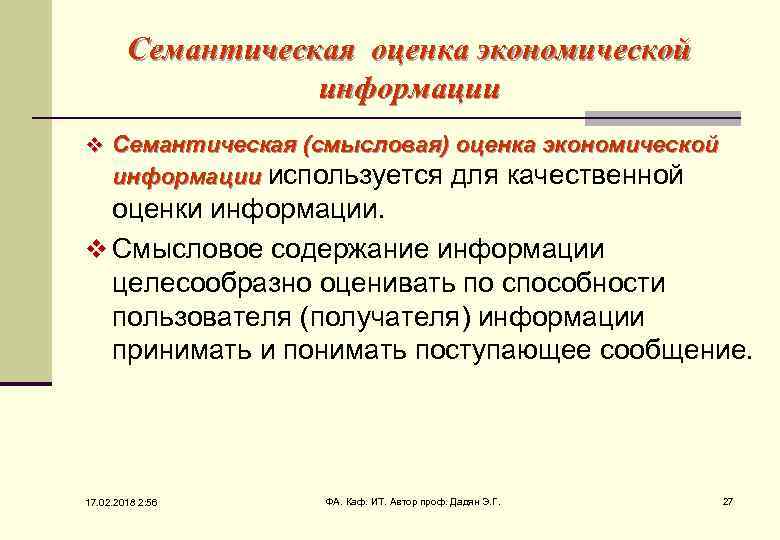

Семантическая оценка экономической информации v Семантическая (смысловая) оценка экономической информации используется для качественной оценки Семантическая оценка экономической информации v Семантическая (смысловая) оценка экономической информации используется для качественной оценки информации. v Смысловое содержание информации целесообразно оценивать по способности пользователя (получателя) информации принимать и понимать поступающее сообщение. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 27

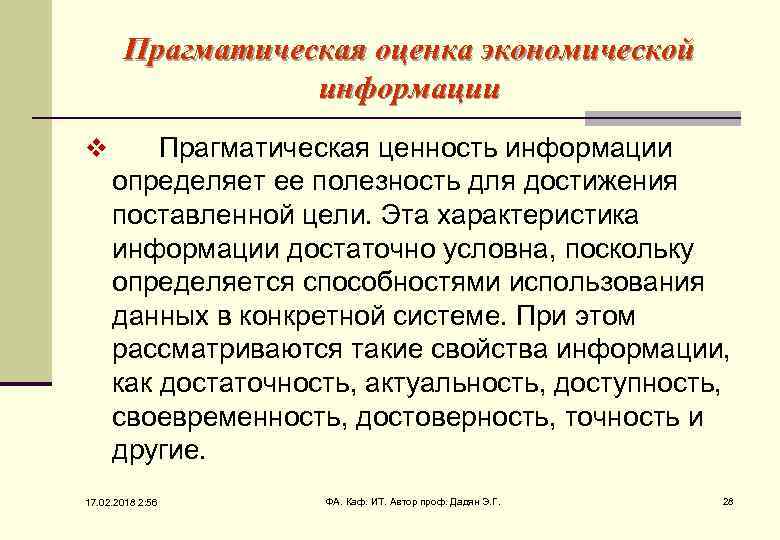

Прагматическая оценка экономической информации v Прагматическая ценность информации определяет ее полезность для достижения поставленной Прагматическая оценка экономической информации v Прагматическая ценность информации определяет ее полезность для достижения поставленной цели. Эта характеристика информации достаточно условна, поскольку определяется способностями использования данных в конкретной системе. При этом рассматриваются такие свойства информации, как достаточность, актуальность, доступность, своевременность, достоверность, точность и другие. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 28

Количественная оценка информации Для количественной оценки информации в кибернетике существует понятие «энтропия» , энтропия Количественная оценка информации Для количественной оценки информации в кибернетике существует понятие «энтропия» , энтропия которое характеризует степень неопределенности передаваемых или принимаемых сообщений. v Информацию можно трактовать как меру уменьшения неопределенности при совершении какого-либо события. v Чем менее вероятно сообщение, тем больше информации оно содержит. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 29

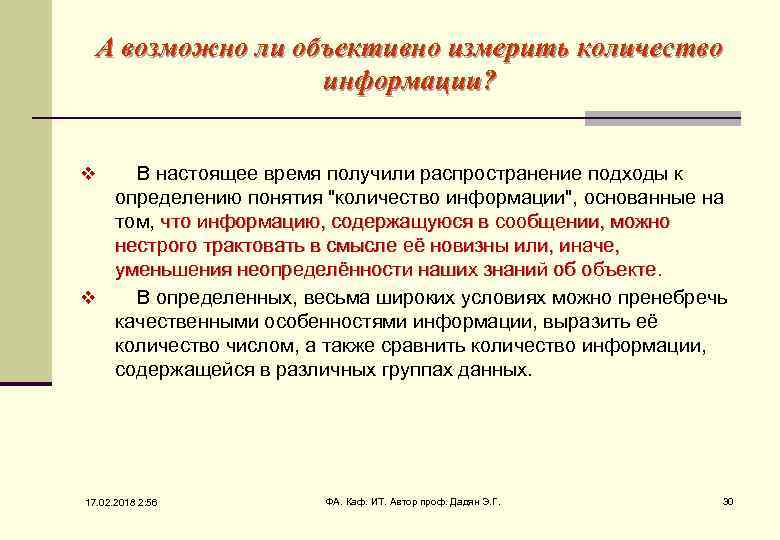

А возможно ли объективно измерить количество информации? В настоящее время получили распространение подходы к А возможно ли объективно измерить количество информации? В настоящее время получили распространение подходы к определению понятия "количество информации", основанные на том, что информацию, содержащуюся в сообщении, можно нестрого трактовать в смысле её новизны или, иначе, уменьшения неопределённости наших знаний об объекте. v В определенных, весьма широких условиях можно пренебречь качественными особенностями информации, выразить её количество числом, а также сравнить количество информации, содержащейся в различных группах данных. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 30

Определение энтропии по формуле Р. Хартли (1928 г. ) v Процесс получения информации рассматривает Определение энтропии по формуле Р. Хартли (1928 г. ) v Процесс получения информации рассматривает как выбор одного сообщения из конечного наперёд заданного множества из N равновероятных сообщений, а количество информации I, содержащееся в выбранном сообщении, определяет как двоичный логарифм N. v Формула Хартли: I = log 2 N Допустим, нужно угадать одно число из набора чисел от единицы до ста. По формуле Хартли можно вычислить, какое количество информации для этого требуется: I = log 2100 = 6, 644. То есть сообщение о верно угаданном числе содержит количество информации, приблизительно равное 6, 644 единиц информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 31

Определение энтропии по формуле Шеннона (американский учёный Клод Шеннон предложил в 1948 г. другую Определение энтропии по формуле Шеннона (американский учёный Клод Шеннон предложил в 1948 г. другую формулу определения количества информации, учитывающую возможную неодинаковую вероятность сообщений в наборе): H(x) = где • H(x) – энтропия системы Х, • pi - вероятность поступления i-го сообщения, • n – число возможных сообщений. Легко заметить, что если вероятности p 1, . . . , p. N равны, то каждая из них равна 1/N, и формула Шеннона превращается в формулу Хартли 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 32

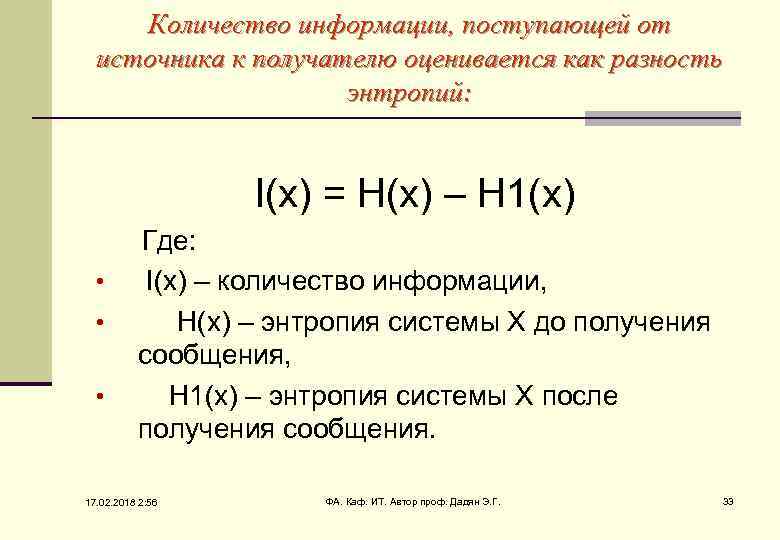

Количество информации, поступающей от источника к получателю оценивается как разность энтропий: I(x) = H(x) Количество информации, поступающей от источника к получателю оценивается как разность энтропий: I(x) = H(x) – H 1(x) Где: • I(x) – количество информации, • H(x) – энтропия системы Х до получения сообщения, • H 1(x) – энтропия системы Х после получения сообщения. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 33

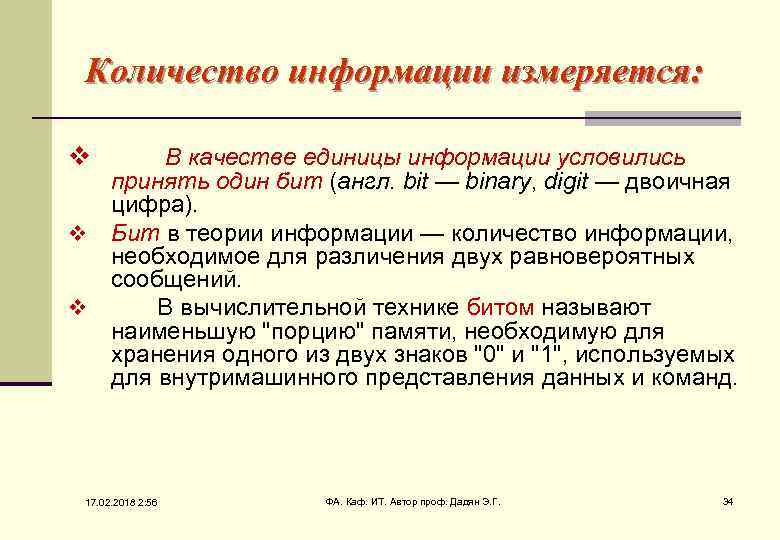

Количество информации измеряется: v В качестве единицы информации условились принять один бит (англ. bit Количество информации измеряется: v В качестве единицы информации условились принять один бит (англ. bit — binary, digit — двоичная цифра). v Бит в теории информации — количество информации, необходимое для различения двух равновероятных сообщений. v В вычислительной технике битом называют наименьшую "порцию" памяти, необходимую для хранения одного из двух знаков "0" и "1", используемых для внутримашинного представления данных и команд. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 34

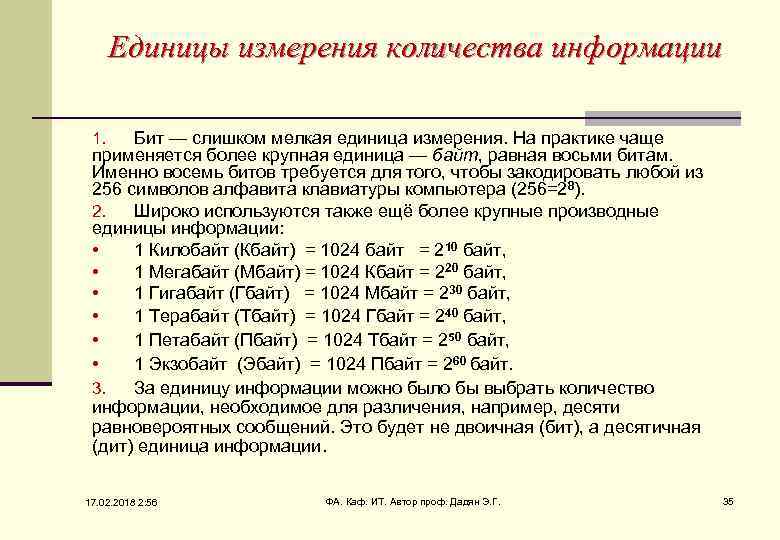

Единицы измерения количества информации Бит — слишком мелкая единица измерения. На практике чаще применяется Единицы измерения количества информации Бит — слишком мелкая единица измерения. На практике чаще применяется более крупная единица — байт, равная восьми битам. Именно восемь битов требуется для того, чтобы закодировать любой из 256 символов алфавита клавиатуры компьютера (256=28). 2. Широко используются также ещё более крупные производные единицы информации: • 1 Килобайт (Кбайт) = 1024 байт = 210 байт, • 1 Мегабайт (Мбайт) = 1024 Кбайт = 220 байт, • 1 Гигабайт (Гбайт) = 1024 Мбайт = 230 байт, • 1 Терабайт (Тбайт) = 1024 Гбайт = 240 байт, • 1 Петабайт (Пбайт) = 1024 Тбайт = 250 байт, • 1 Экзобайт (Эбайт) = 1024 Пбайт = 260 байт. 3. За единицу информации можно было бы выбрать количество информации, необходимое для различения, например, десяти равновероятных сообщений. Это будет не двоичная (бит), а десятичная (дит) единица информации. 1. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 35

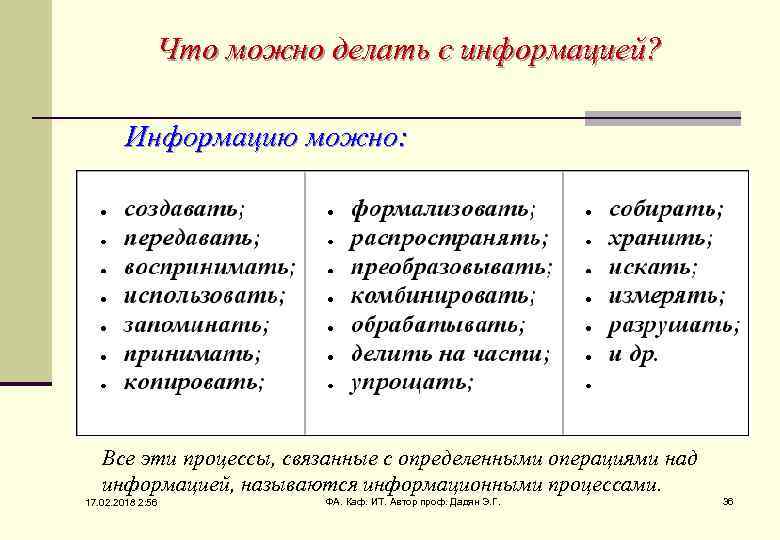

Что можно делать с информацией? Информацию можно: Все эти процессы, связанные с определенными операциями Что можно делать с информацией? Информацию можно: Все эти процессы, связанные с определенными операциями над информацией, называются информационными процессами. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 36

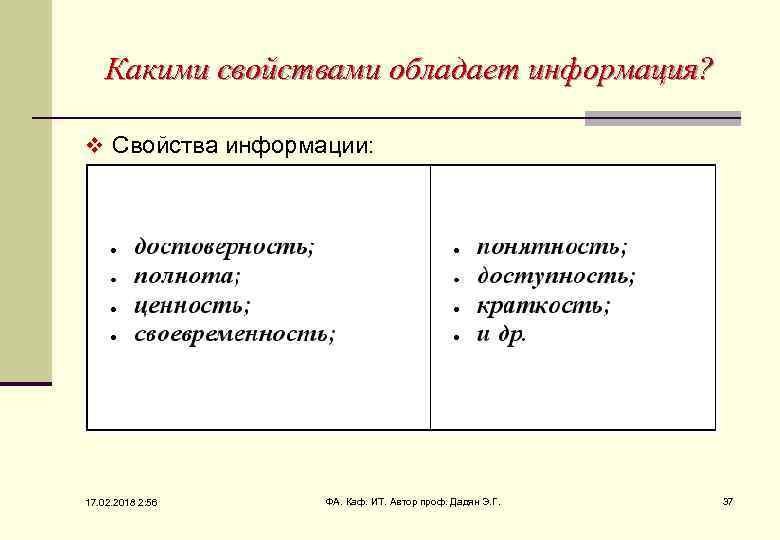

Какими свойствами обладает информация? v Свойства информации: 17. 02. 2018 2: 56 ФА. Каф. Какими свойствами обладает информация? v Свойства информации: 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 37

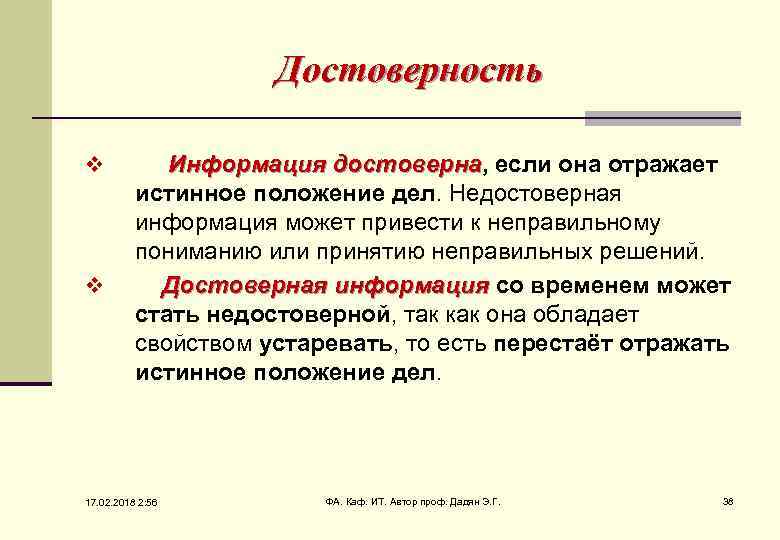

Достоверность v v Информация достоверна, если она отражает достоверна истинное положение дел. Недостоверная информация Достоверность v v Информация достоверна, если она отражает достоверна истинное положение дел. Недостоверная информация может привести к неправильному пониманию или принятию неправильных решений. Достоверная информация со временем может информация стать недостоверной, так как она обладает свойством устаревать, то есть перестаёт отражать истинное положение дел. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 38

Полнота v 17. 02. 2018 2: 56 Информация полна, если её достаточно полна для Полнота v 17. 02. 2018 2: 56 Информация полна, если её достаточно полна для понимания и принятия решений. Как неполная, так и избыточная информация сдерживает принятие решений или может повлечь ошибки. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 39

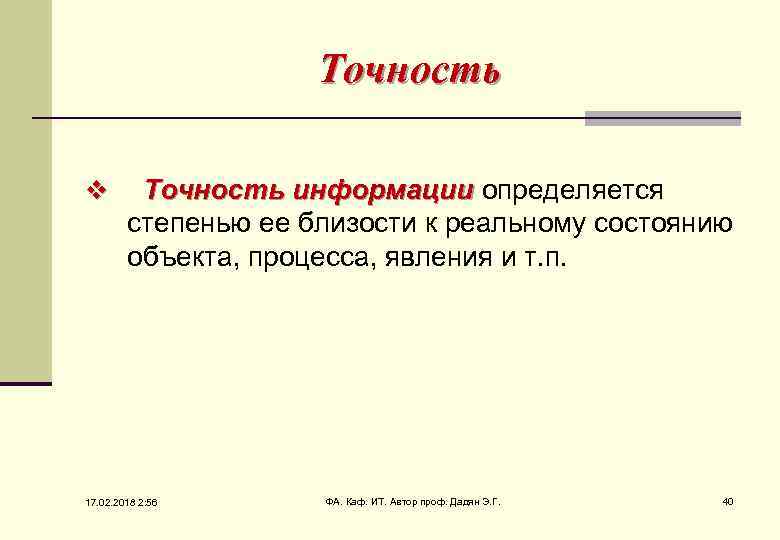

Точность v Точность информации определяется информации степенью ее близости к реальному состоянию объекта, процесса, Точность v Точность информации определяется информации степенью ее близости к реальному состоянию объекта, процесса, явления и т. п. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 40

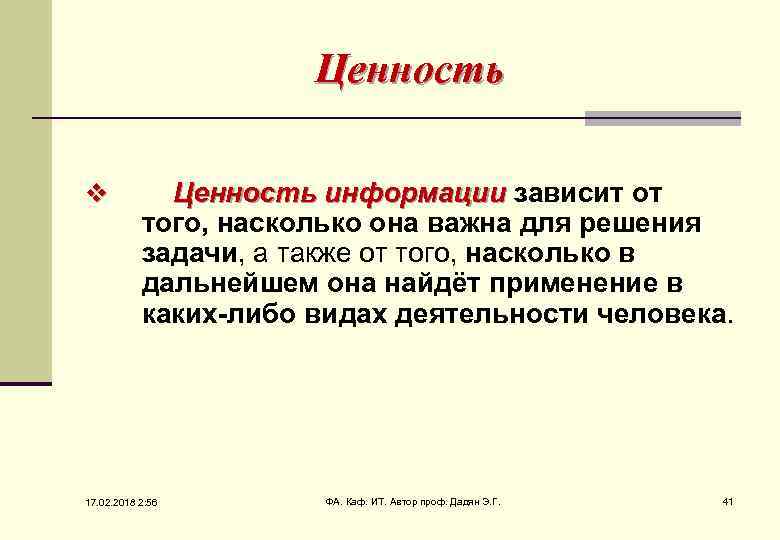

Ценность v Ценность информации зависит от информации того, насколько она важна для решения задачи, Ценность v Ценность информации зависит от информации того, насколько она важна для решения задачи, а также от того, насколько в дальнейшем она найдёт применение в каких-либо видах деятельности человека. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 41

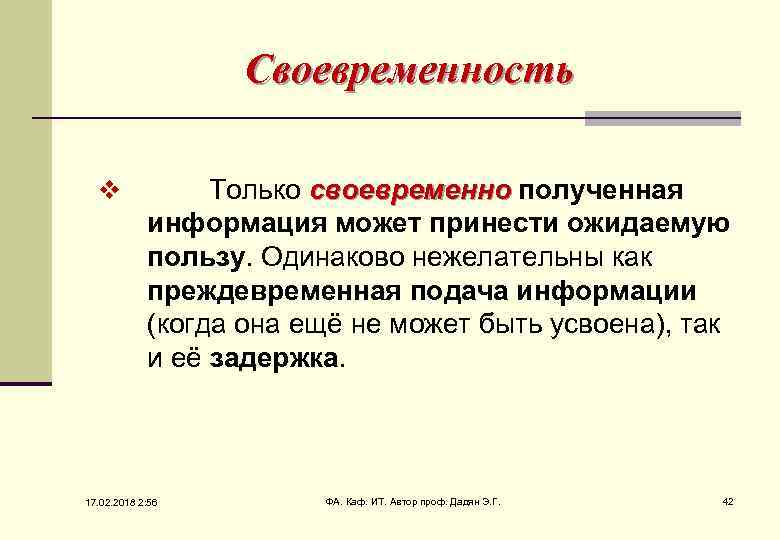

Своевременность v Только своевременно полученная своевременно информация может принести ожидаемую пользу. Одинаково нежелательны как Своевременность v Только своевременно полученная своевременно информация может принести ожидаемую пользу. Одинаково нежелательны как преждевременная подача информации (когда она ещё не может быть усвоена), так и её задержка. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 42

Понятность v v Если ценная и своевременная информация выражена непонятным образом, она может стать Понятность v v Если ценная и своевременная информация выражена непонятным образом, она может стать бесполезной. Информация становится понятной, если понятной она выражена языком, на котором говорят те, кому предназначена эта информация. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 43

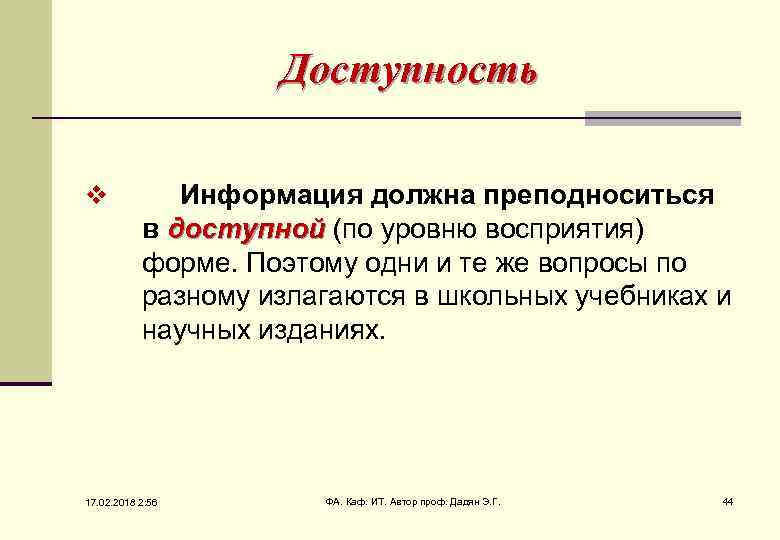

Доступность v Информация должна преподноситься в доступной (по уровню восприятия) доступной форме. Поэтому одни Доступность v Информация должна преподноситься в доступной (по уровню восприятия) доступной форме. Поэтому одни и те же вопросы по разному излагаются в школьных учебниках и научных изданиях. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 44

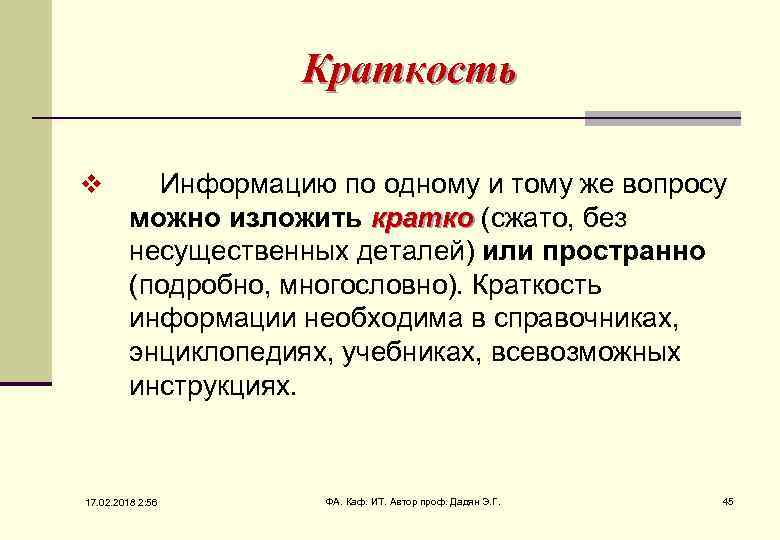

Краткость v Информацию по одному и тому же вопросу можно изложить кратко (сжато, без Краткость v Информацию по одному и тому же вопросу можно изложить кратко (сжато, без кратко несущественных деталей) или пространно (подробно, многословно). Краткость информации необходима в справочниках, энциклопедиях, учебниках, всевозможных инструкциях. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 45

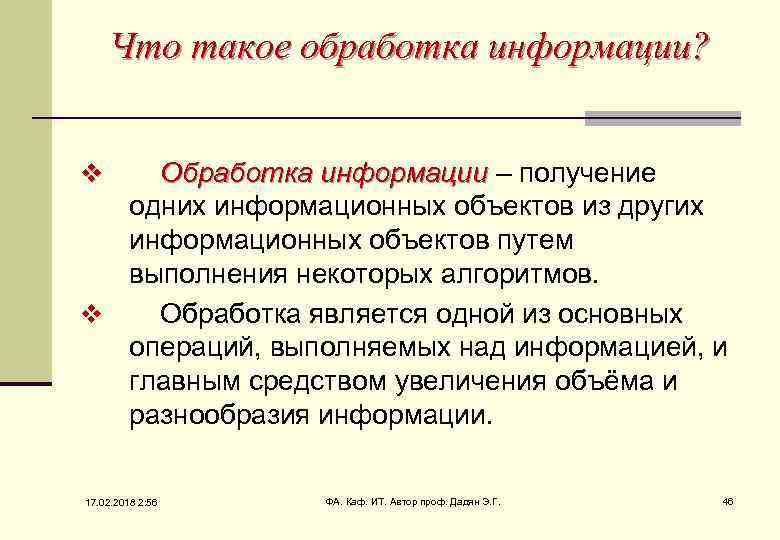

Что такое обработка информации? Обработка информации – получение информации одних информационных объектов из других Что такое обработка информации? Обработка информации – получение информации одних информационных объектов из других информационных объектов путем выполнения некоторых алгоритмов. v Обработка является одной из основных операций, выполняемых над информацией, и главным средством увеличения объёма и разнообразия информации. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 46

Средства обработки информации — это информации всевозможные устройства и системы, созданные человечеством, и в Средства обработки информации — это информации всевозможные устройства и системы, созданные человечеством, и в первую очередь, компьютер — универсальная машина для обработки информации. v Компьютеры обрабатывают информацию путем выполнения некоторых алгоритмов. v Живые организмы и растения обрабатывают информацию с помощью своих органов и систем. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 47

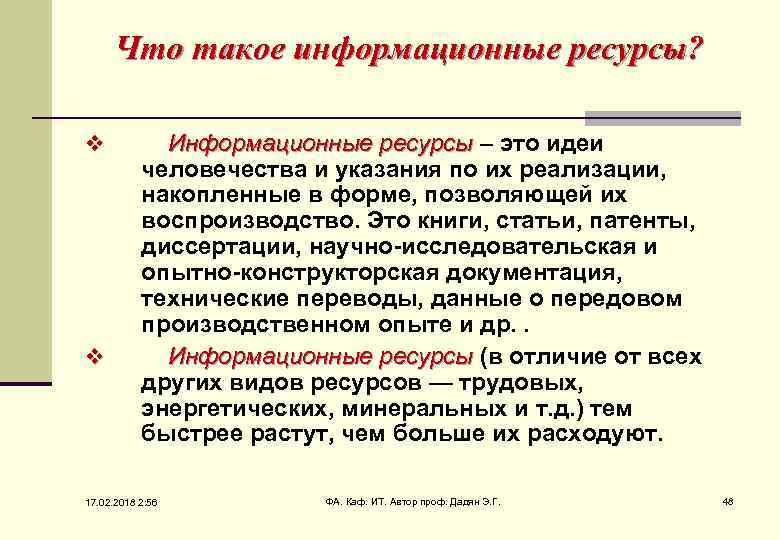

Что такое информационные ресурсы? v v Информационные ресурсы – это идеи ресурсы человечества и Что такое информационные ресурсы? v v Информационные ресурсы – это идеи ресурсы человечества и указания по их реализации, накопленные в форме, позволяющей их воспроизводство. Это книги, статьи, патенты, диссертации, научно-исследовательская и опытно-конструкторская документация, технические переводы, данные о передовом производственном опыте и др. . Информационные ресурсы (в отличие от всех ресурсы других видов ресурсов — трудовых, энергетических, минеральных и т. д. ) тем быстрее растут, чем больше их расходуют. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 48

Что такое информационные технологии? Информационная технология — это совокупность методов и технология устройств, используемых Что такое информационные технологии? Информационная технология — это совокупность методов и технология устройств, используемых людьми для обработки информации. v Человечество занималось обработкой информации тысячи лет. Первые информационные технологии основывались на технологии использовании счётов и письменности. Около пятидесяти лет назад началось исключительно быстрое развитие этих технологий, что в первую очередь связано с появлением компьютеров. v В настоящее время термин "информационная технология" употребляется в связи с использованием компьютеров для обработки информации. Информационные технологии охватывают всю вычислительную технику и технику связи и, отчасти, — бытовую электронику, телевидение и радиовещание. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 49

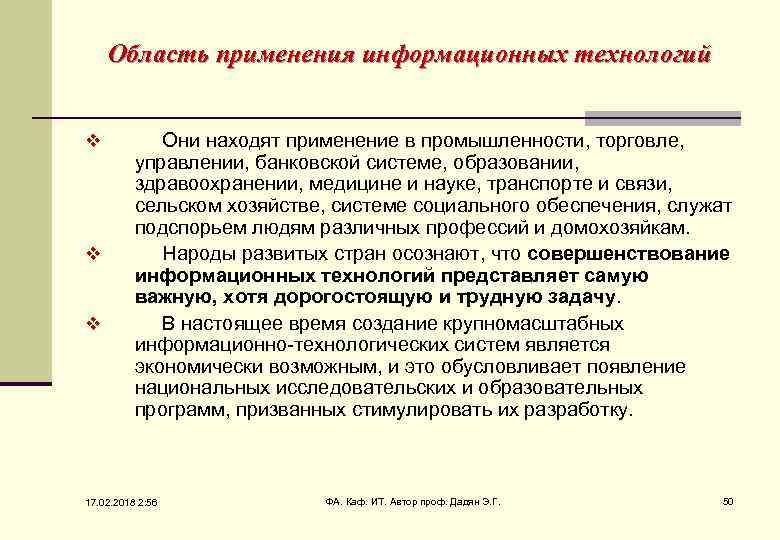

Область применения информационных технологий v v v Они находят применение в промышленности, торговле, управлении, Область применения информационных технологий v v v Они находят применение в промышленности, торговле, управлении, банковской системе, образовании, здравоохранении, медицине и науке, транспорте и связи, сельском хозяйстве, системе социального обеспечения, служат подспорьем людям различных профессий и домохозяйкам. Народы развитых стран осознают, что совершенствование информационных технологий представляет самую важную, хотя дорогостоящую и трудную задачу. В настоящее время создание крупномасштабных информационно-технологических систем является экономически возможным, и это обусловливает появление национальных исследовательских и образовательных программ, призванных стимулировать их разработку. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 50

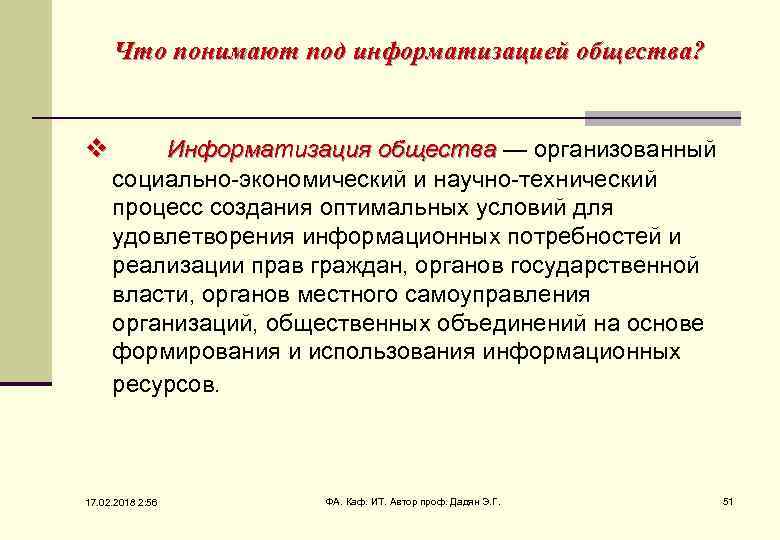

Что понимают под информатизацией общества? v Информатизация общества — организованный общества социально-экономический и научно-технический Что понимают под информатизацией общества? v Информатизация общества — организованный общества социально-экономический и научно-технический процесс создания оптимальных условий для удовлетворения информационных потребностей и реализации прав граждан, органов государственной власти, органов местного самоуправления организаций, общественных объединений на основе формирования и использования информационных ресурсов. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 51

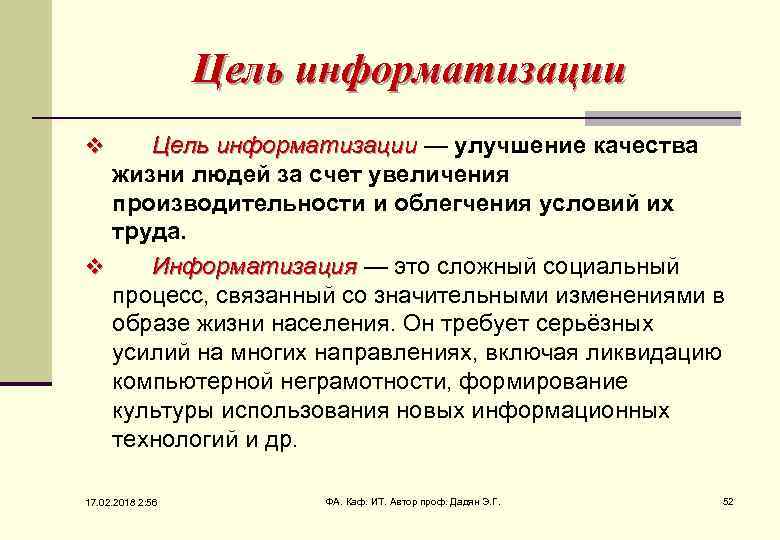

Цель информатизации — улучшение качества информатизации жизни людей за счет увеличения производительности и облегчения Цель информатизации — улучшение качества информатизации жизни людей за счет увеличения производительности и облегчения условий их труда. v Информатизация — это сложный социальный процесс, связанный со значительными изменениями в образе жизни населения. Он требует серьёзных усилий на многих направлениях, включая ликвидацию компьютерной неграмотности, формирование культуры использования новых информационных технологий и др. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 52

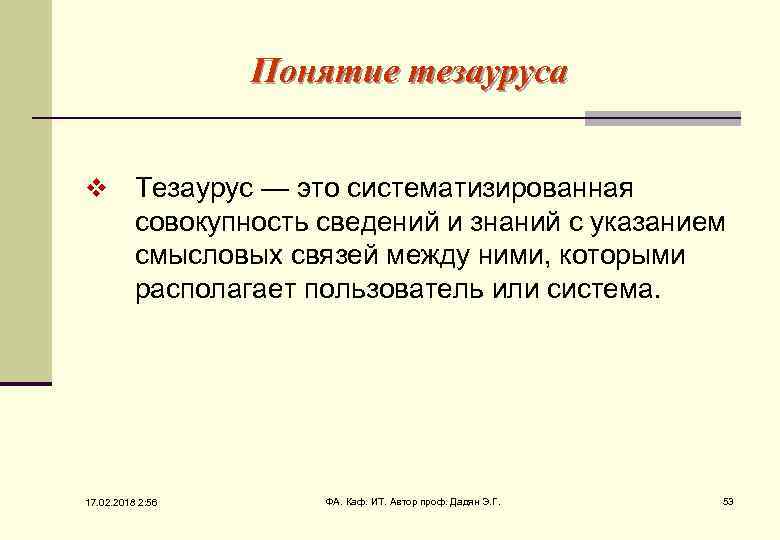

Понятие тезауруса v Тезаурус — это систематизированная совокупность сведений и знаний с указанием смысловых Понятие тезауруса v Тезаурус — это систематизированная совокупность сведений и знаний с указанием смысловых связей между ними, которыми располагает пользователь или система. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 53

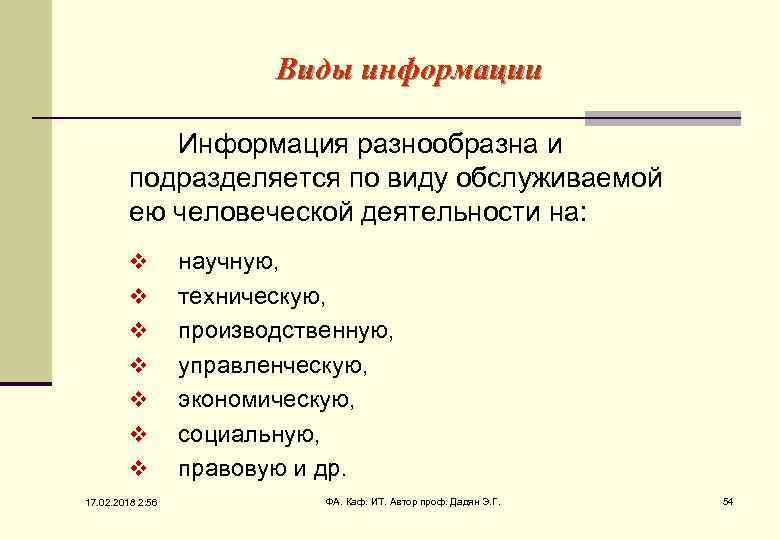

Виды информации Информация разнообразна и подразделяется по виду обслуживаемой ею человеческой деятельности на: v Виды информации Информация разнообразна и подразделяется по виду обслуживаемой ею человеческой деятельности на: v v v v 17. 02. 2018 2: 56 научную, техническую, производственную, управленческую, экономическую, социальную, правовую и др. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 54

Экономическая информация Информация о процессах, связанных с производством, распределением, обменом и потреблением материальных благ Экономическая информация Информация о процессах, связанных с производством, распределением, обменом и потреблением материальных благ и называется экономической v информацией. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 55

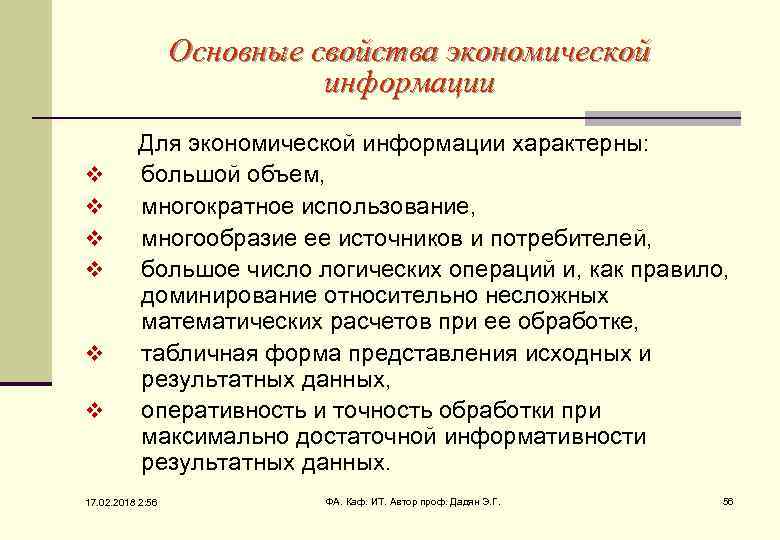

Основные свойства экономической информации Для экономической информации характерны: v большой объем, v многократное использование, Основные свойства экономической информации Для экономической информации характерны: v большой объем, v многократное использование, v многообразие ее источников и потребителей, v большое число логических операций и, как правило, доминирование относительно несложных математических расчетов при ее обработке, v табличная форма представления исходных и результатных данных, v оперативность и точность обработки при максимально достаточной информативности результатных данных. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 56

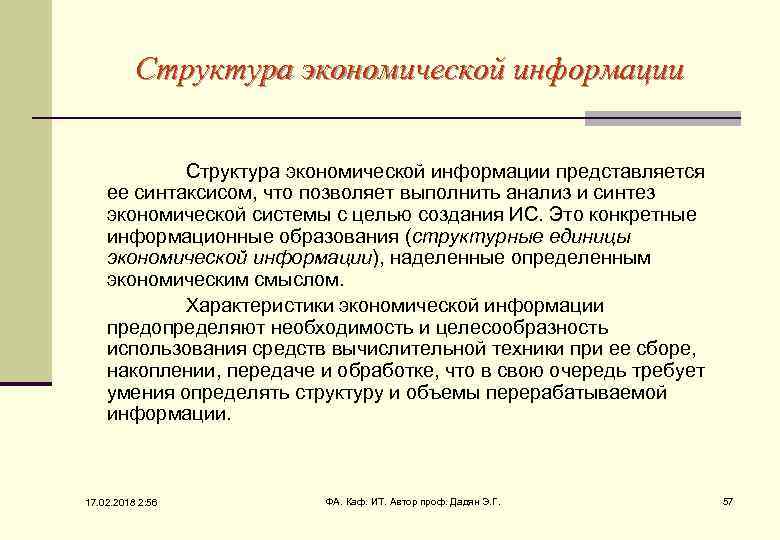

Структура экономической информации представляется ее синтаксисом, что позволяет выполнить анализ и синтез экономической системы Структура экономической информации представляется ее синтаксисом, что позволяет выполнить анализ и синтез экономической системы с целью создания ИС. Это конкретные информационные образования (структурные единицы экономической информации), наделенные определенным экономическим смыслом. Характеристики экономической информации предопределяют необходимость и целесообразность использования средств вычислительной техники при ее сборе, накоплении, передаче и обработке, что в свою очередь требует умения определять структуру и объемы перерабатываемой информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 57

Структурные единицы экономической информации v Структурными единицами экономической информации являются: 1. реквизиты, 2. показатели, Структурные единицы экономической информации v Структурными единицами экономической информации являются: 1. реквизиты, 2. показатели, 3. массивы, 4. информационная база. Элементарными неделимыми единицами экономической информации являются реквизиты, отражающие определенные свойства объекта или процесса. v Реквизиты подразделяются на реквизиты-признаки и реквизитыоснования. Отдельно взятые реквизиты-признаки и реквизиты-основания экономического смысла не имеют, поэтому применяются только в сочетании друг с другом. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 58

Реквизиты-признаки и реквизитыоснования. v Реквизиты-признаки характеризуют качественные свойства описываемого объекта (время и место действия, Реквизиты-признаки и реквизитыоснования. v Реквизиты-признаки характеризуют качественные свойства описываемого объекта (время и место действия, ФИО исполнителя, наименование предприятия, видов деятельности и др. ). v Реквизиты-основания дают количественную характеристику явлений, выраженную в определенных единицах измерения (сумма вклада в рублях, ставка налога в процентах и т. д. ). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 59

Показатель Совокупность логически связанных реквизитов-признаков и реквизитов-оснований, имеющая экономический смысл образует показатель. v Каждый Показатель Совокупность логически связанных реквизитов-признаков и реквизитов-оснований, имеющая экономический смысл образует показатель. v Каждый показатель состоит из одного реквизита-основания и одного или нескольких реквизитов-признаков, что позволяет давать полное представление об экономических объектах или процессах как с количественной, так и с качественной сторон. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 60

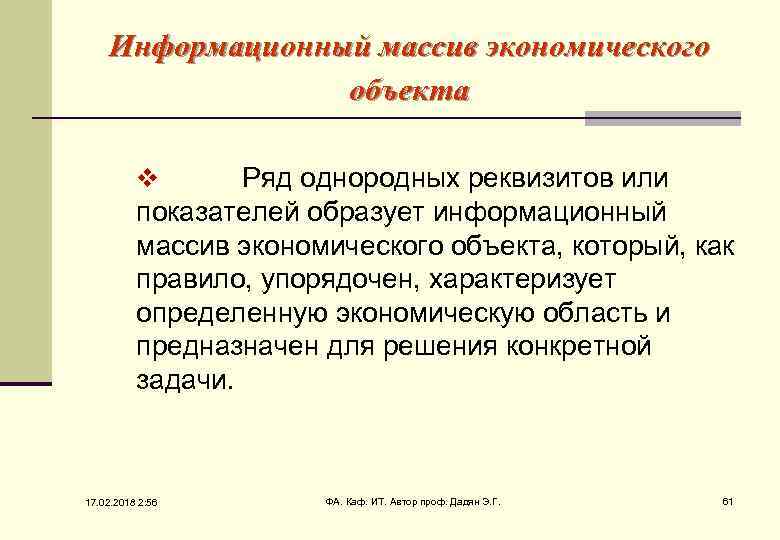

Информационный массив экономического объекта v Ряд однородных реквизитов или показателей образует информационный массив экономического Информационный массив экономического объекта v Ряд однородных реквизитов или показателей образует информационный массив экономического объекта, который, как правило, упорядочен, характеризует определенную экономическую область и предназначен для решения конкретной задачи. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 61

Информационная база экономического объекта v v Ряд однородных информационных массивов, состав которых зависит от Информационная база экономического объекта v v Ряд однородных информационных массивов, состав которых зависит от решаемых задач образует информационную базу экономического объекта. Совокупность массивов, объединенных с целью отражения маршрутов движения информации, формирует направление информационных потоков от мест возникновения первичной информации до использования результатной. Анализ структуры движения информационных потоков позволяет совершенствовать систему управления. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 62

Понятие системы управления Модели систем v Системой называется любой объект, который с одной стороны Понятие системы управления Модели систем v Системой называется любой объект, который с одной стороны рассматривается как единое целое, а с другой стороны как множество взаимосвязанных и взаимодействующих между собой составных частей. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 63

Проблема – Ситуация - Проблемная ситуация - Цель 1. 2. 3. 4. 5. Проблема Проблема – Ситуация - Проблемная ситуация - Цель 1. 2. 3. 4. 5. Проблема — это теоретический или практический вопрос, возникающий тогда, когда фактическое состояние деятельности не соответствует желаемому и требующий разрешения, исследования. Ситуация — это совокупность определенных условий, с которыми связана проблема. Проблемная ситуация — это совокупность проблем и ситуаций. Цель - это субъективный образ (абстрактная модель) несуществующего, но желаемого состояния среды, которое решило бы возникшую проблему. Система есть средство достижения цели (это дополнительное определение системы). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 64

Модель Модель "черного ящика" 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 65

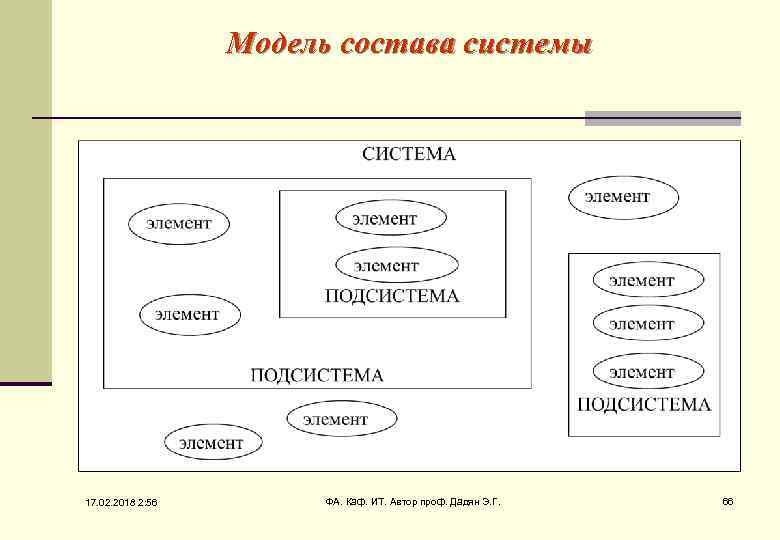

Модель состава системы 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Модель состава системы 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 66

Определения модели состава системы 1. 2. 3. Модель состава системы — это совокупность элементов Определения модели состава системы 1. 2. 3. Модель состава системы — это совокупность элементов и подсистем из которых она состоит. Элемент системы — это та часть системы, которая рассматривается как неделимая. Подсистема — это часть системы, состоящая более чем из одного элемента системы. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 67

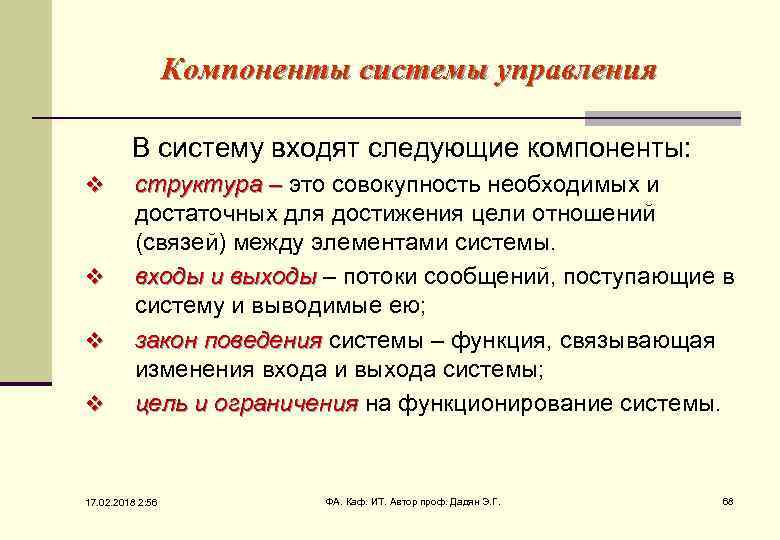

Компоненты системы управления В систему входят следующие компоненты: v структура – это совокупность необходимых Компоненты системы управления В систему входят следующие компоненты: v структура – это совокупность необходимых и достаточных для достижения цели отношений (связей) между элементами системы. v входы и выходы – потоки сообщений, поступающие в выходы систему и выводимые ею; v закон поведения системы – функция, связывающая поведения изменения входа и выхода системы; v цель и ограничения на функционирование системы. ограничения 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 68

Модель структуры системы 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Модель структуры системы 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 69

Второе определение системы: Система есть совокупность взаимосвязанных элементов, обособленная от среды и взаимодействующая с Второе определение системы: Система есть совокупность взаимосвязанных элементов, обособленная от среды и взаимодействующая с ней как целое. Модели "черного ящика", состава и структуры образуют модель структурной схемы системы. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 70

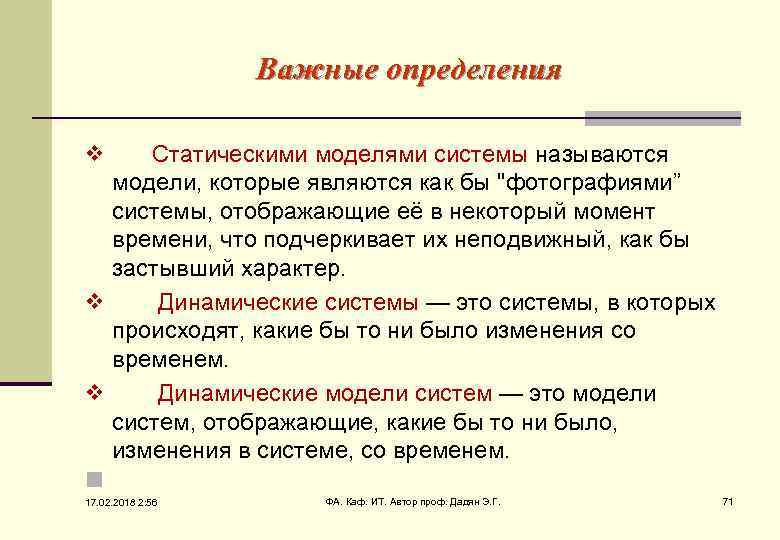

Важные определения v Статическими моделями системы называются модели, которые являются как бы Важные определения v Статическими моделями системы называются модели, которые являются как бы "фотографиями” системы, отображающие её в некоторый момент времени, что подчеркивает их неподвижный, как бы застывший характер. v Динамические системы — это системы, в которых происходят, какие бы то ни было изменения со временем. v Динамические модели систем — это модели систем, отображающие, какие бы то ни было, изменения в системе, со временем. n 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 71

Свойства системы управления 1. Сложность- определяется множеством входящих в систему компонентов, изменяющих внутренние и Свойства системы управления 1. Сложность- определяется множеством входящих в систему компонентов, изменяющих внутренние и внешние связи и отношения. 2. Делимость- предполагает, что система состоит из подсистем, выделенных по определенному признаку и отвечающих конкретным целям и задачам. 3. Целостность-означает, что функционирование множества элементов системы подчинено единой цели. 4. Структурированность-предполагает распределение элементов системы по уровням иерархии. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 72

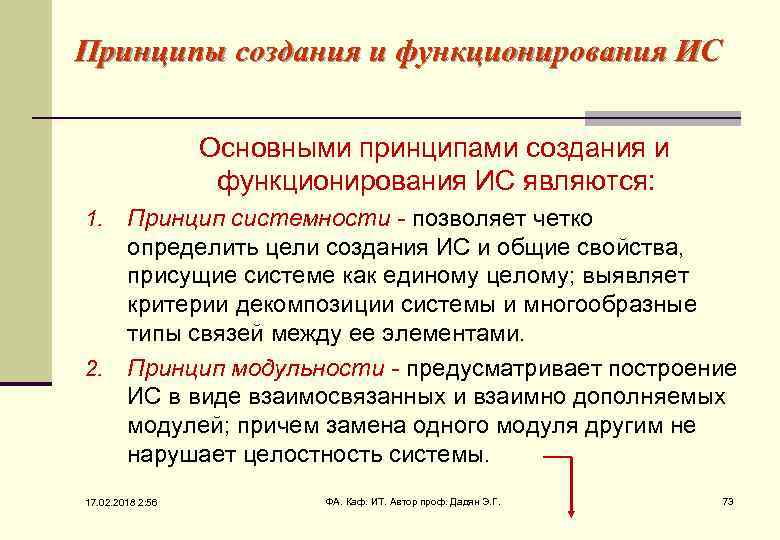

Принципы создания и функционирования ИС Основными принципами создания и функционирования ИС являются: Принцип системности Принципы создания и функционирования ИС Основными принципами создания и функционирования ИС являются: Принцип системности - позволяет четко определить цели создания ИС и общие свойства, присущие системе как единому целому; выявляет критерии декомпозиции системы и многообразные типы связей между ее элементами. 2. Принцип модульности - предусматривает построение ИС в виде взаимосвязанных и взаимно дополняемых модулей; причем замена одного модуля другим не нарушает целостность системы. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 73

Принципы создания и функционирования ИС (продолжение) Принцип адаптируемости (гибкости)- обеспечивает приспособление системы к новым Принципы создания и функционирования ИС (продолжение) Принцип адаптируемости (гибкости)- обеспечивает приспособление системы к новым условиям функционирования при сохранении ее работоспособности. 4. Принцип непрерывного развития (открытость)- предопределяет ИС как систему, способную к развитию и совершенствованию при использовании новейших технологий процесса обработки данных. 5. Принцип стандартизации и унификациизаключается в том, что для проектирования ИС следует использовать в разумной мере типовые решения. 3. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 74

Принципы создания и функционирования ИС (продолжение) Принцип «новых задач» - предусматривает решение новых задач, Принципы создания и функционирования ИС (продолжение) Принцип «новых задач» - предусматривает решение новых задач, которые ранее не рассматривались. 7. Принцип надежности- предполагает устойчивость работы системы в условиях сбоя отдельных ее элементов. 8. Принцип совместимости - заключается в способности взаимодействия различных ИС, имеющих информационное, техническое и технологическое сопряжение. 6. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 75

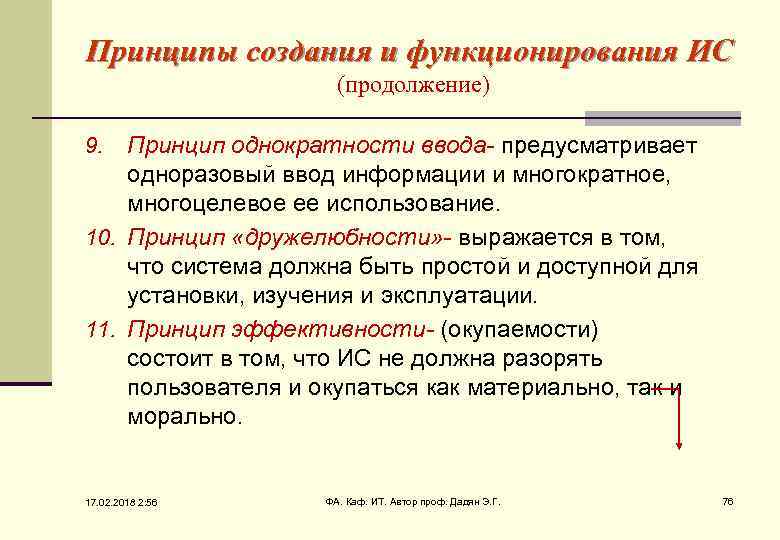

Принципы создания и функционирования ИС (продолжение) Принцип однократности ввода- предусматривает одноразовый ввод информации и Принципы создания и функционирования ИС (продолжение) Принцип однократности ввода- предусматривает одноразовый ввод информации и многократное, многоцелевое ее использование. 10. Принцип «дружелюбности» - выражается в том, что система должна быть простой и доступной для установки, изучения и эксплуатации. 11. Принцип эффективности- (окупаемости) состоит в том, что ИС не должна разорять пользователя и окупаться как материально, так и морально. 9. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 76

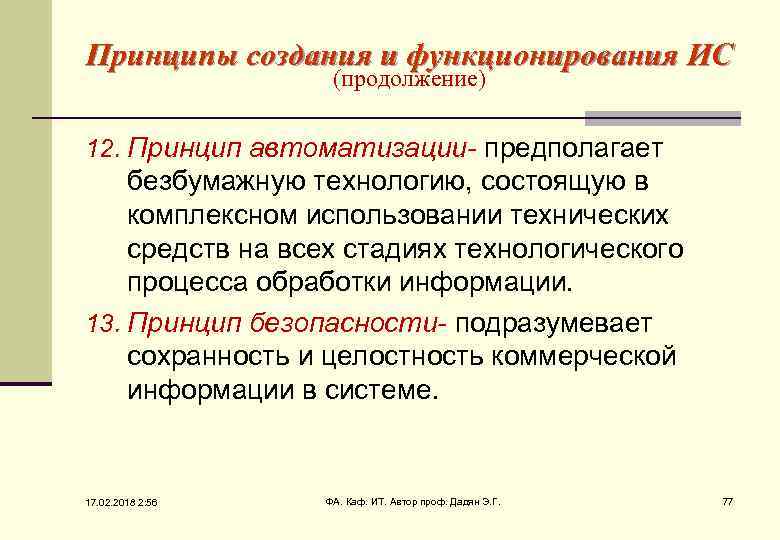

Принципы создания и функционирования ИС (продолжение) 12. Принцип автоматизации- предполагает безбумажную технологию, состоящую в Принципы создания и функционирования ИС (продолжение) 12. Принцип автоматизации- предполагает безбумажную технологию, состоящую в комплексном использовании технических средств на всех стадиях технологического процесса обработки информации. 13. Принцип безопасности- подразумевает сохранность и целостность коммерческой информации в системе. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 77

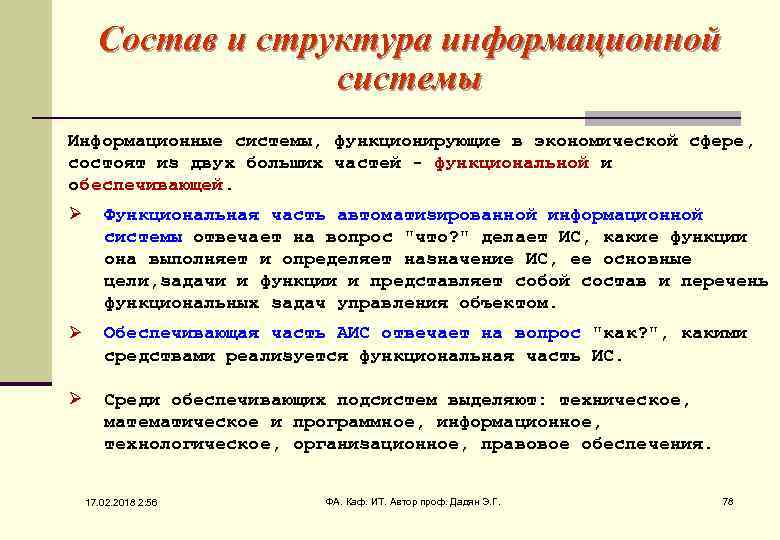

Состав и структура информационной системы Информационные системы, функционирующие в экономической сфере, состоят из двух Состав и структура информационной системы Информационные системы, функционирующие в экономической сфере, состоят из двух больших частей - функциональной и обеспечивающей. Ø Функциональная часть автоматизированной информационной системы отвечает на вопрос "что? " делает ИС, какие функции она выполняет и определяет назначение ИС, ее основные цели, задачи и функции и представляет собой состав и перечень функциональных задач управления объектом. Ø Обеспечивающая часть АИС отвечает на вопрос "как? ", какими средствами реализуется функциональная часть ИС. Ø Среди обеспечивающих подсистем выделяют: техническое, математическое и программное, информационное, технологическое, организационное, правовое обеспечения. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 78

Структура информационной системы как совокупность обеспечивающих подсистем Структура информационной системы – представляет собой совокупность Структура информационной системы как совокупность обеспечивающих подсистем Структура информационной системы – представляет собой совокупность обеспечивающих подсистем независимо от сферы применения. Математическое и программное обеспечение Технологическое обеспечение 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 79

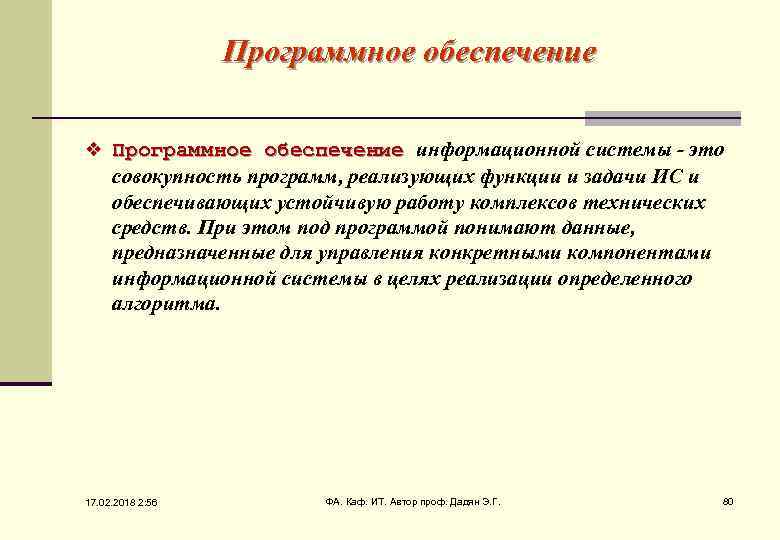

Программное обеспечение v Программное обеспечение информационной системы - это совокупность программ, реализующих функции и Программное обеспечение v Программное обеспечение информационной системы - это совокупность программ, реализующих функции и задачи ИС и обеспечивающих устойчивую работу комплексов технических средств. При этом под программой понимают данные, предназначенные для управления конкретными компонентами информационной системы в целях реализации определенного алгоритма. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 80

Структура программного обеспечения Структурно в программном обеспечении выделяют две части: • общее (системное) программное Структура программного обеспечения Структурно в программном обеспечении выделяют две части: • общее (системное) программное обеспечение; • прикладное (специальное) программное обеспечение. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 81

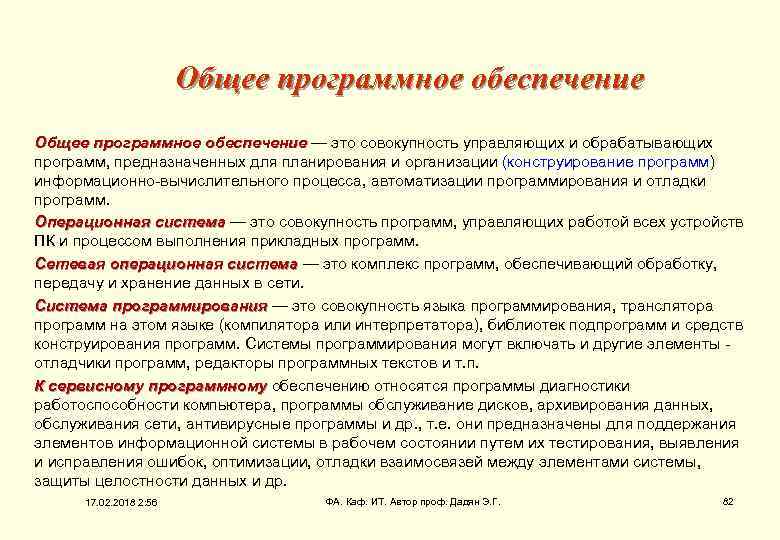

Общее программное обеспечение — это совокупность управляющих и обрабатывающих программ, предназначенных для планирования и Общее программное обеспечение — это совокупность управляющих и обрабатывающих программ, предназначенных для планирования и организации (конструирование программ) информационно-вычислительного процесса, автоматизации программирования и отладки программ. Операционная система — это совокупность программ, управляющих работой всех устройств ПК и процессом выполнения прикладных программ. Сетевая операционная система — это комплекс программ, обеспечивающий обработку, передачу и хранение данных в сети. Система программирования — это совокупность языка программирования, транслятора программ на этом языке (компилятора или интерпретатора), библиотек подпрограмм и средств конструирования программ. Системы программирования могут включать и другие элементы - отладчики программ, редакторы программных текстов и т. п. К сервисному программному обеспечению относятся программы диагностики работоспособности компьютера, программы обслуживание дисков, архивирования данных, обслуживания сети, антивирусные программы и др. , т. е. они предназначены для поддержания элементов информационной системы в рабочем состоянии путем их тестирования, выявления и исправления ошибок, оптимизации, отладки взаимосвязей между элементами системы, защиты целостности данных и др. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 82

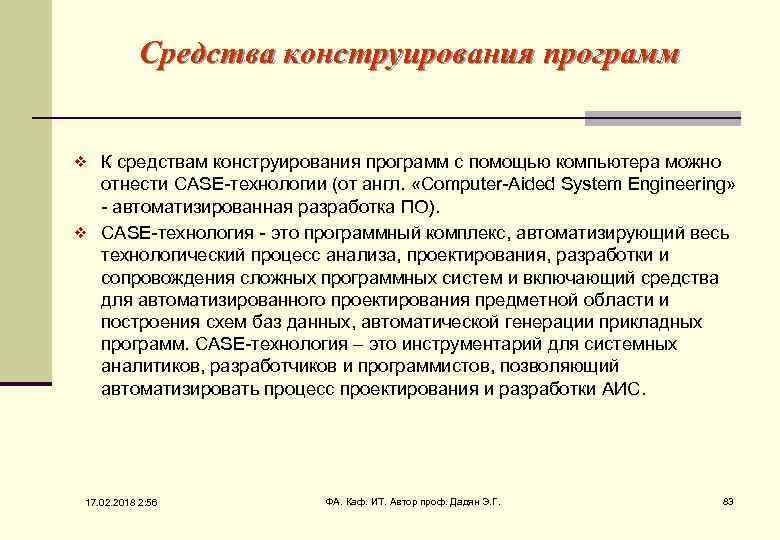

Средства конструирования программ К средствам конструирования программ с помощью компьютера можно отнести CASE-технологии (от Средства конструирования программ К средствам конструирования программ с помощью компьютера можно отнести CASE-технологии (от англ. «Computer-Aided System Engineering» - автоматизированная разработка ПО). v CASE-технология - это программный комплекс, автоматизирующий весь технологический процесс анализа, проектирования, разработки и сопровождения сложных программных систем и включающий средства для автоматизированного проектирования предметной области и построения схем баз данных, автоматической генерации прикладных программ. CASE-технология – это инструментарий для системных аналитиков, разработчиков и программистов, позволяющий автоматизировать процесс проектирования и разработки АИС. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 83

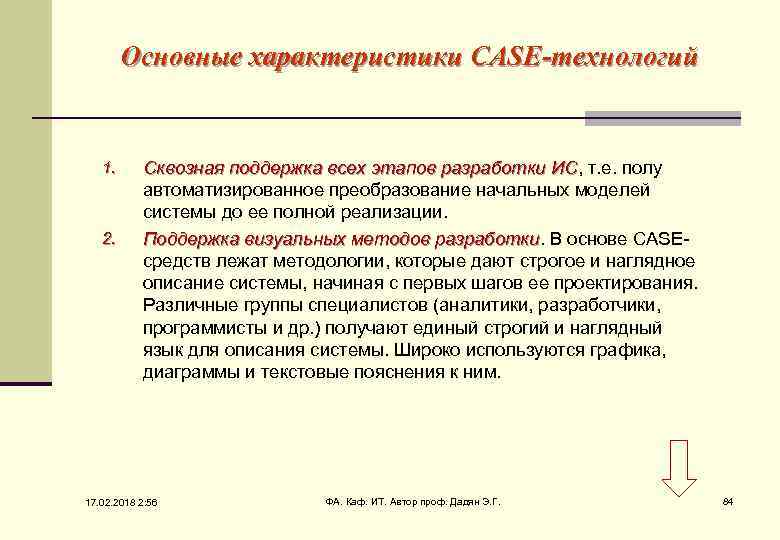

Основные характеристики CASE-технологий 1. 2. Сквозная поддержка всех этапов разработки ИС, т. е. полу Основные характеристики CASE-технологий 1. 2. Сквозная поддержка всех этапов разработки ИС, т. е. полу ИС автоматизированное преобразование начальных моделей системы до ее полной реализации. Поддержка визуальных методов разработки. В основе CASEразработки средств лежат методологии, которые дают строгое и наглядное описание системы, начиная с первых шагов ее проектирования. Различные группы специалистов (аналитики, разработчики, программисты и др. ) получают единый строгий и наглядный язык для описания системы. Широко используются графика, диаграммы и текстовые пояснения к ним. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 84

Основные характеристики CASE-технологий 3. 4. Автоматизация программирования. Значительная доля затрат программирования при разработке ИС Основные характеристики CASE-технологий 3. 4. Автоматизация программирования. Значительная доля затрат программирования при разработке ИС связана с написанием текстов программ, компиляцией, отладкой. CASE-технология обеспечивает автоматическую кодогенерацию и получение кодов (либо в виде текстов исходного языка, либо в виде модулей, готовых к исполнению), которые содержат описания данных, основную логику их обработки, схемы баз данных, файлы описания интерфейсов и др. В дальнейшем коды уточняются и дорабатываются. В ряде случаев автоматизация достигает 90%. Поддержка единой базы данных проекта. Вся информация о проекта разрабатываемой ИС автоматически помешается в единую базу данных проекта. С помощью CASE-средств поддерживается согласованность, непротиворечивость, полнота и минимальная избыточность баз данных. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 85

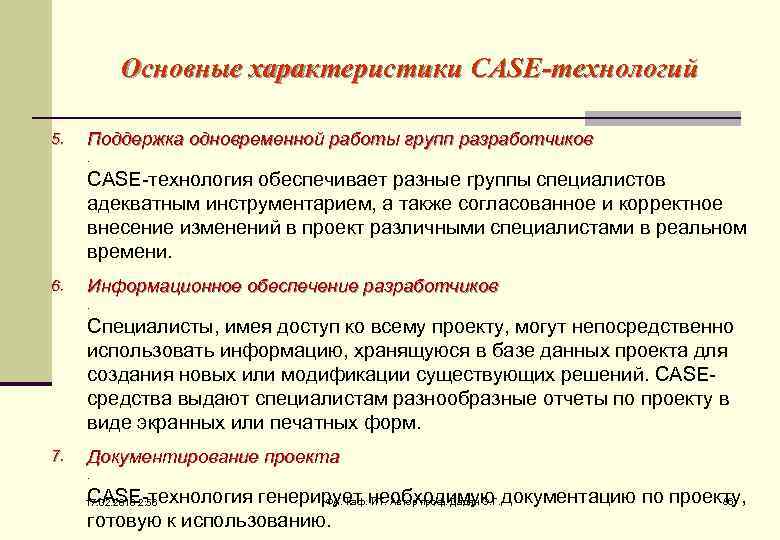

Основные характеристики CASE-технологий 5. Поддержка одновременной работы групп разработчиков. CASE-технология обеспечивает разные группы специалистов Основные характеристики CASE-технологий 5. Поддержка одновременной работы групп разработчиков. CASE-технология обеспечивает разные группы специалистов адекватным инструментарием, а также согласованное и корректное внесение изменений в проект различными специалистами в реальном времени. 6. Информационное обеспечение разработчиков. Специалисты, имея доступ ко всему проекту, могут непосредственно использовать информацию, хранящуюся в базе данных проекта для создания новых или модификации существующих решений. CASEсредства выдают специалистам разнообразные отчеты по проекту в виде экранных или печатных форм. 7. Документирование проекта. CASE-технология генерирует необходимую документацию по проекту, ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 86 готовую к использованию. 17. 02. 2018 2: 56

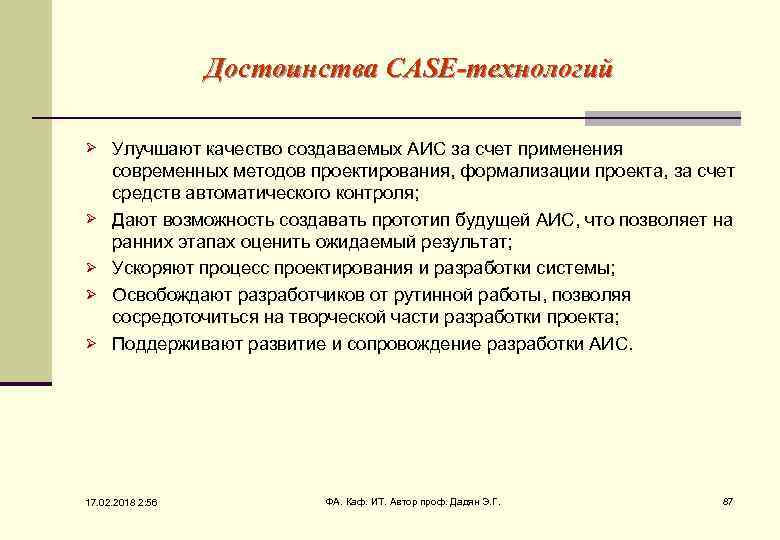

Достоинства CASE-технологий Ø Ø Ø Улучшают качество создаваемых АИС за счет применения современных методов Достоинства CASE-технологий Ø Ø Ø Улучшают качество создаваемых АИС за счет применения современных методов проектирования, формализации проекта, за счет средств автоматического контроля; Дают возможность создавать прототип будущей АИС, что позволяет на ранних этапах оценить ожидаемый результат; Ускоряют процесс проектирования и разработки системы; Освобождают разработчиков от рутинной работы, позволяя сосредоточиться на творческой части разработки проекта; Поддерживают развитие и сопровождение разработки АИС. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 87

Прикладное, пользовательское и конкретное рограммное обеспечение Прикладное программное обеспечение— это часть программного обеспечение обеспечения, Прикладное, пользовательское и конкретное рограммное обеспечение Прикладное программное обеспечение— это часть программного обеспечение обеспечения, обеспечивающая решение прикладных задач. 2. Конкретное программное обеспечение предназначено для решения стандартной, заранее определенной задачи или набора стандартных задач. 3. Пользовательское программное обеспечение позволяет решать широкий спектр нестандартных, неопределенных заранее задач, но требует от пользователя дополнительных действий по подготовке решения каждой задачи. Пользовательское программное обеспечение является конкретным, если в нем определены: • основные экранные формы; • основные формы входных и выходных документов; 1. внутренние структуры хранения данных: эти структуры могут быть неизвестны пользователю; 2. алгоритмы решения основных задач. 1. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 88

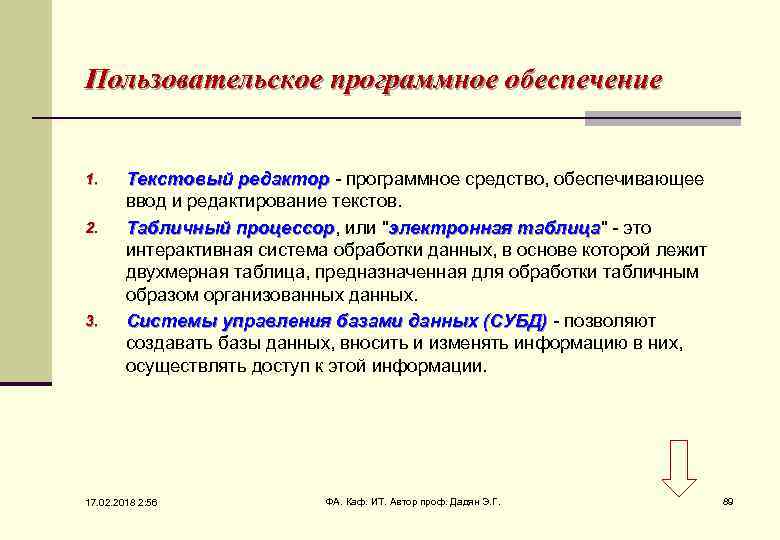

Пользовательское программное обеспечение 1. 2. 3. Текстовый редактор - программное средство, обеспечивающее ввод и Пользовательское программное обеспечение 1. 2. 3. Текстовый редактор - программное средство, обеспечивающее ввод и редактирование текстов. Табличный процессор, или "электронная таблица" - это интерактивная система обработки данных, в основе которой лежит двухмерная таблица, предназначенная для обработки табличным образом организованных данных. Системы управления базами данных (СУБД) - позволяют создавать базы данных, вносить и изменять информацию в них, осуществлять доступ к этой информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 89

Системы управления базами данных Данные в базах данных организуются в соответствии с одной из Системы управления базами данных Данные в базах данных организуются в соответствии с одной из моделей данных. Распространение получили иерархическая, сетевая и реляционная модели. В соответствии с этим сами базы данных, а также системы управления базами данных могут быть сетевыми, иерархическими и реляционными. сетевыми иерархическими реляционными v Иерархическая модель данных базируется на графическом представлении взаимосвязей объектов и выражает вертикальные связи подчинения нижнего уровня высшему. v Сетевая модель данных основывается также на графическом представлении взаимосвязей объектов, но здесь помимо вертикальных связей существуют и горизонтальные связи, т. е. допускает подчиненность одного объекта многим объектам. v Реляционная модель данных - это представление данных в виде двумерных таблиц, связанных между собой определенными отношениями. Все операции над базой данных сводятся к манипуляциям с этими таблицами. Связи здесь задаются в явной форме на уровне таблиц. В настоящее время доминирующее положение занимает реляционная модель организации баз модель данных. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 90

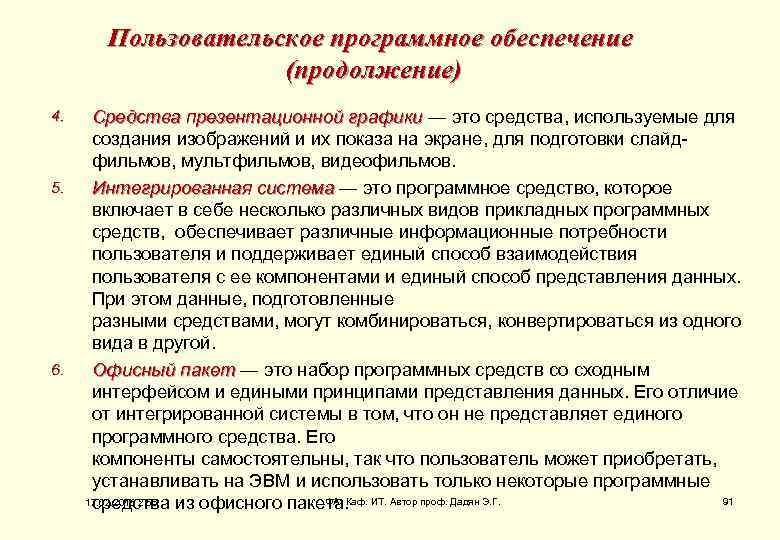

Пользовательское программное обеспечение (продолжение) 4. 5. 6. Средства презентационной графики — это средства, используемые Пользовательское программное обеспечение (продолжение) 4. 5. 6. Средства презентационной графики — это средства, используемые для создания изображений и их показа на экране, для подготовки слайдфильмов, мультфильмов, видеофильмов. Интегрированная система — это программное средство, которое включает в себе несколько различных видов прикладных программных средств, обеспечивает различные информационные потребности пользователя и поддерживает единый способ взаимодействия пользователя с ее компонентами и единый способ представления данных. При этом данные, подготовленные разными средствами, могут комбинироваться, конвертироваться из одного вида в другой. Офисный пакет — это набор программных средств со сходным интерфейсом и едиными принципами представления данных. Его отличие от интегрированной системы в том, что он не представляет единого программного средства. Его компоненты самостоятельны, так что пользователь может приобретать, устанавливать на ЭВМ и использовать только некоторые программные ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 91 17. 02. 2018 2: 56 средства из офисного пакета.

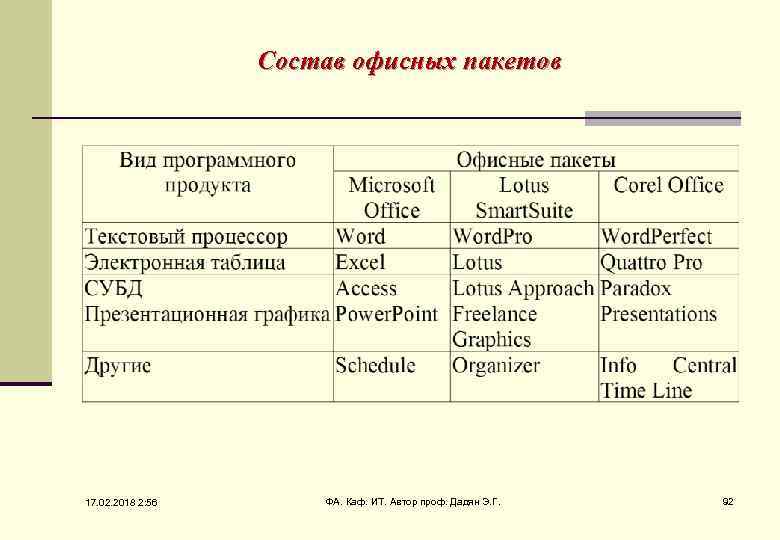

Состав офисных пакетов 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Состав офисных пакетов 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 92

Выбор требуемого программного обеспечения Для ориентации на массовый выпуск конкретное программное обеспечение должно учитывать Выбор требуемого программного обеспечения Для ориентации на массовый выпуск конкретное программное обеспечение должно учитывать индивидуальные особенности потребителя. Существует следующие пути решения этой проблемы: 1. Модульное построение систем. При данном подходе программный систем продукт разделяется на элементы (модули) по функциональнотехнологическому признаку. Это дает возможность пользователю приобретать только необходимые модули системы. 2. Возможности параметризации и настройки. Для более тесной настройки привязки к собственным условиям пользователь может изменять некоторые параметры системы. От возможностей настройки во многом зависит качество программного средства; настройка позволяет также предусмотреть возможные изменения в будущем. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 93

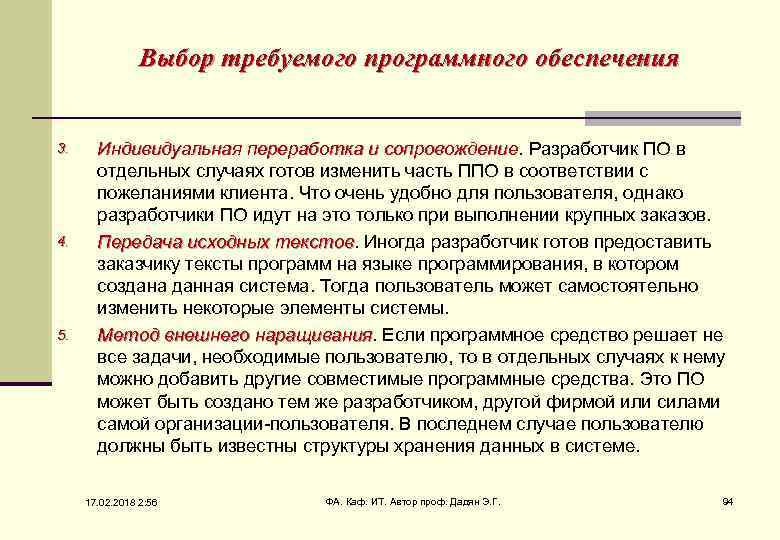

Выбор требуемого программного обеспечения 3. 4. 5. Индивидуальная переработка и сопровождение. Разработчик ПО в Выбор требуемого программного обеспечения 3. 4. 5. Индивидуальная переработка и сопровождение. Разработчик ПО в сопровождение отдельных случаях готов изменить часть ППО в соответствии с пожеланиями клиента. Что очень удобно для пользователя, однако разработчики ПО идут на это только при выполнении крупных заказов. Передача исходных текстов. Иногда разработчик готов предоставить текстов заказчику тексты программ на языке программирования, в котором создана данная система. Тогда пользователь может самостоятельно изменить некоторые элементы системы. Метод внешнего наращивания. Если программное средство решает не наращивания все задачи, необходимые пользователю, то в отдельных случаях к нему можно добавить другие совместимые программные средства. Это ПО может быть создано тем же разработчиком, другой фирмой или силами самой организации-пользователя. В последнем случае пользователю должны быть известны структуры хранения данных в системе. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 94

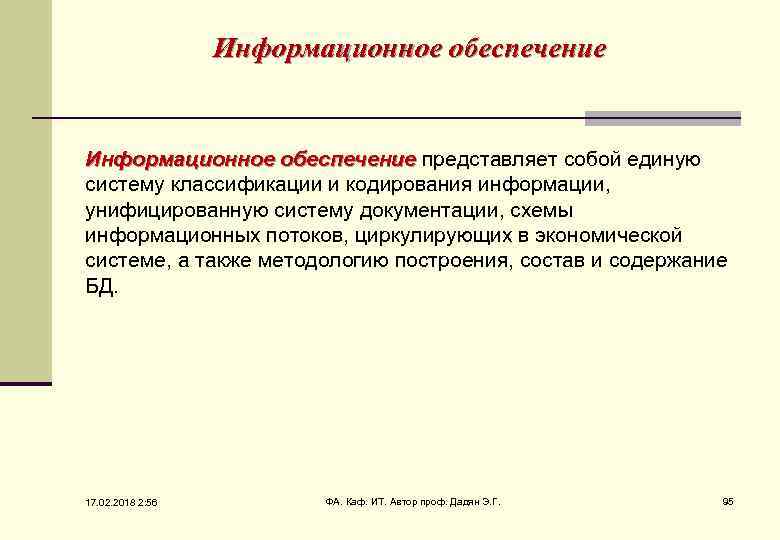

Информационное обеспечение представляет собой единую систему классификации и кодирования информации, унифицированную систему документации, схемы Информационное обеспечение представляет собой единую систему классификации и кодирования информации, унифицированную систему документации, схемы информационных потоков, циркулирующих в экономической системе, а также методологию построения, состав и содержание БД. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 95

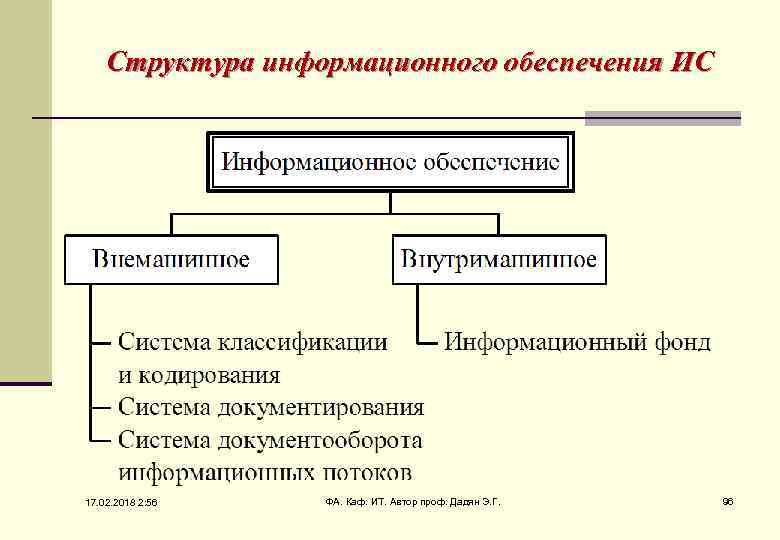

Структура информационного обеспечения ИС 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Структура информационного обеспечения ИС 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 96

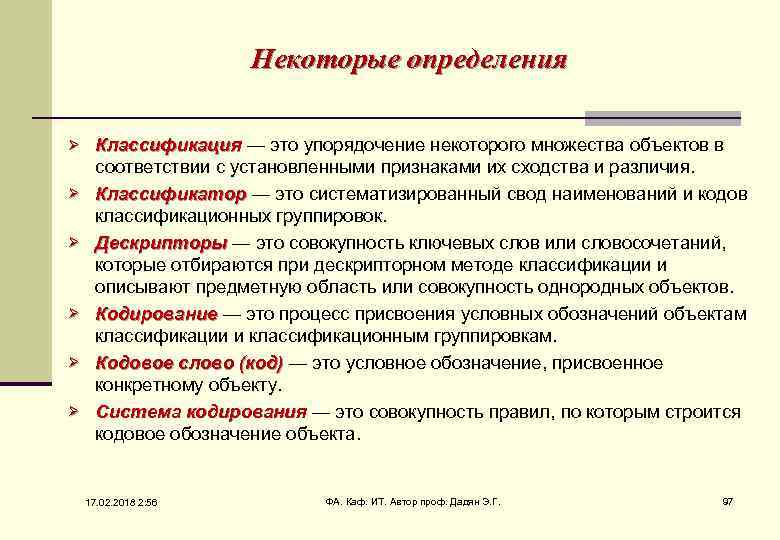

Некоторые определения Ø Ø Ø Классификация — это упорядочение некоторого множества объектов в соответствии Некоторые определения Ø Ø Ø Классификация — это упорядочение некоторого множества объектов в соответствии с установленными признаками их сходства и различия. Классификатор — это систематизированный свод наименований и кодов классификационных группировок. Дескрипторы — это совокупность ключевых слов или словосочетаний, которые отбираются при дескрипторном методе классификации и описывают предметную область или совокупность однородных объектов. Кодирование — это процесс присвоения условных обозначений объектам классификации и классификационным группировкам. Кодовое слово (код) — это условное обозначение, присвоенное конкретному объекту. Система кодирования — это совокупность правил, по которым строится кодовое обозначение объекта. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 97

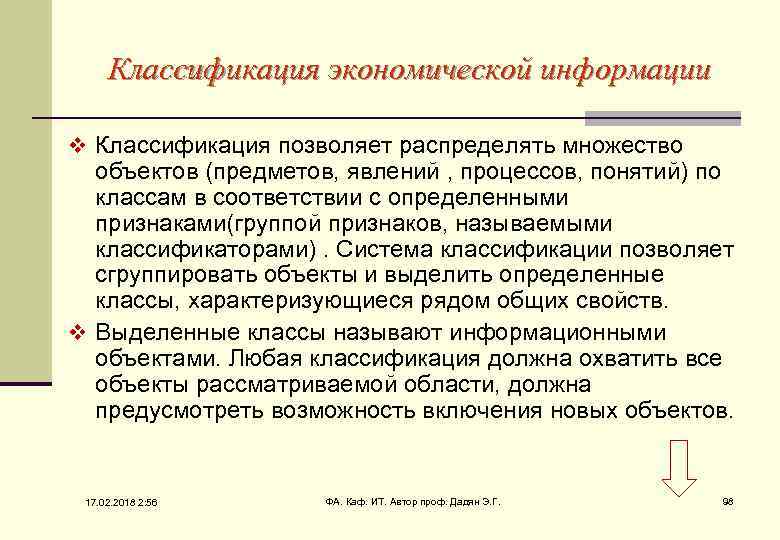

Классификация экономической информации v Классификация позволяет распределять множество объектов (предметов, явлений , процессов, понятий) Классификация экономической информации v Классификация позволяет распределять множество объектов (предметов, явлений , процессов, понятий) по классам в соответствии с определенными признаками(группой признаков, называемыми классификаторами). Система классификации позволяет сгруппировать объекты и выделить определенные классы, характеризующиеся рядом общих свойств. v Выделенные классы называют информационными объектами. Любая классификация должна охватить все объекты рассматриваемой области, должна предусмотреть возможность включения новых объектов. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 98

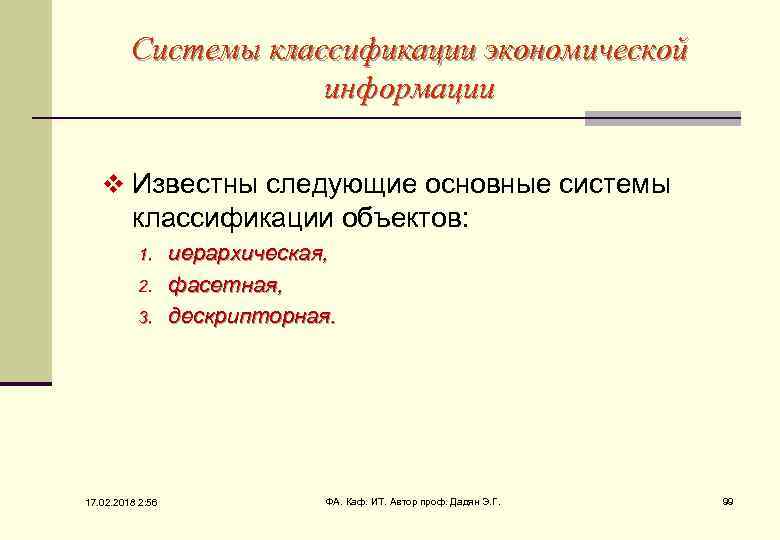

Системы классификации экономической информации v Известны следующие основные системы классификации объектов: 1. 2. 3. Системы классификации экономической информации v Известны следующие основные системы классификации объектов: 1. 2. 3. 17. 02. 2018 2: 56 иерархическая, фасетная, дескрипторная. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 99

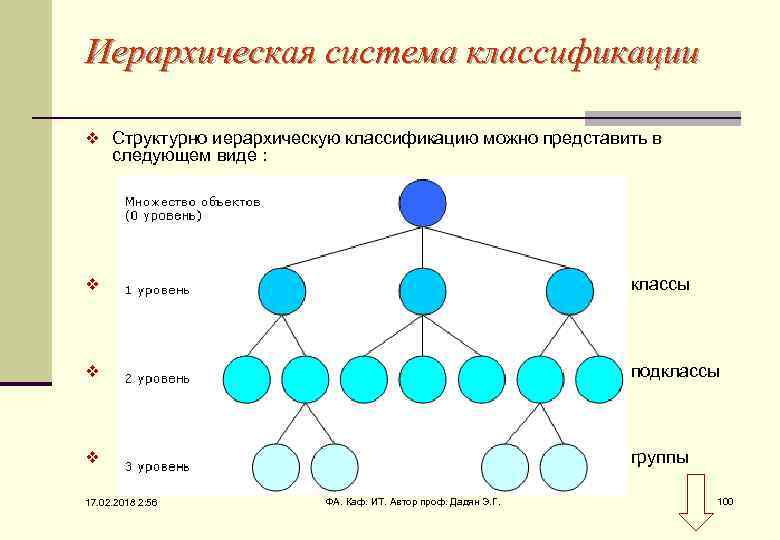

Иерархическая система классификации v Структурно иерархическую классификацию можно представить в следующем виде : v Иерархическая система классификации v Структурно иерархическую классификацию можно представить в следующем виде : v классы v подклассы v группы 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 100

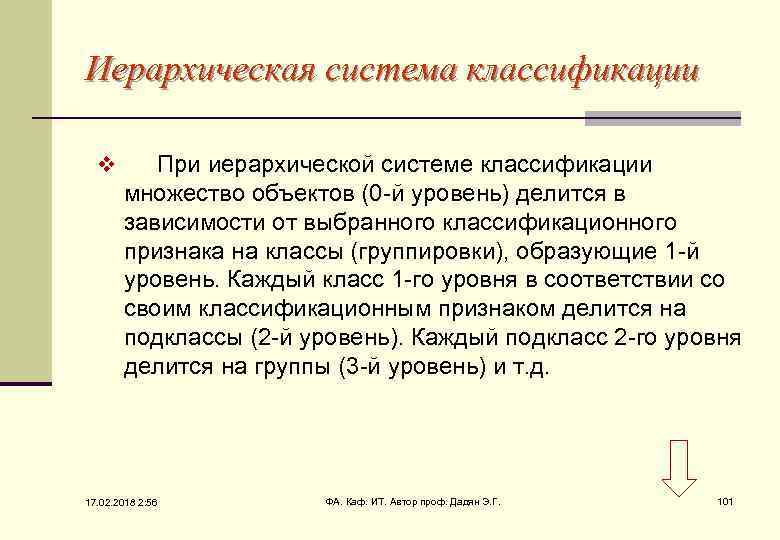

Иерархическая система классификации v При иерархической системе классификации множество объектов (0 -й уровень) делится Иерархическая система классификации v При иерархической системе классификации множество объектов (0 -й уровень) делится в зависимости от выбранного классификационного признака на классы (группировки), образующие 1 -й уровень. Каждый класс 1 -го уровня в соответствии со своим классификационным признаком делится на подклассы (2 -й уровень). Каждый подкласс 2 -го уровня делится на группы (3 -й уровень) и т. д. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 101

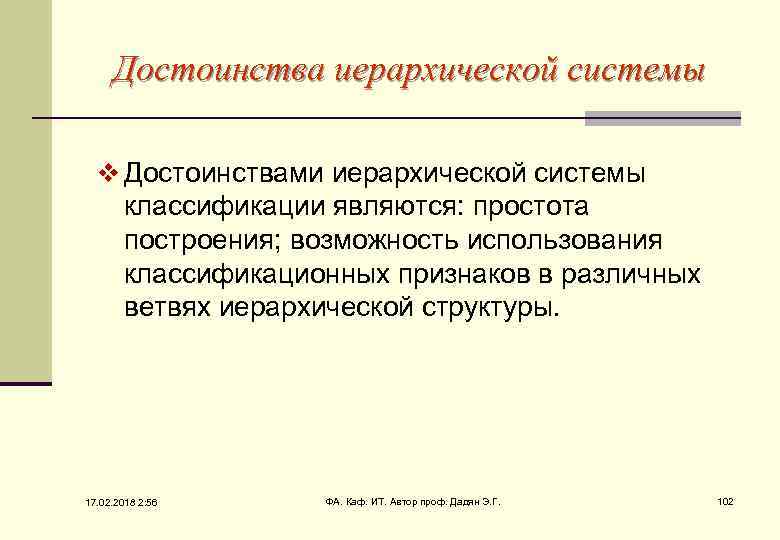

Достоинства иерархической системы v Достоинствами иерархической системы классификации являются: простота построения; возможность использования классификационных Достоинства иерархической системы v Достоинствами иерархической системы классификации являются: простота построения; возможность использования классификационных признаков в различных ветвях иерархической структуры. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 102

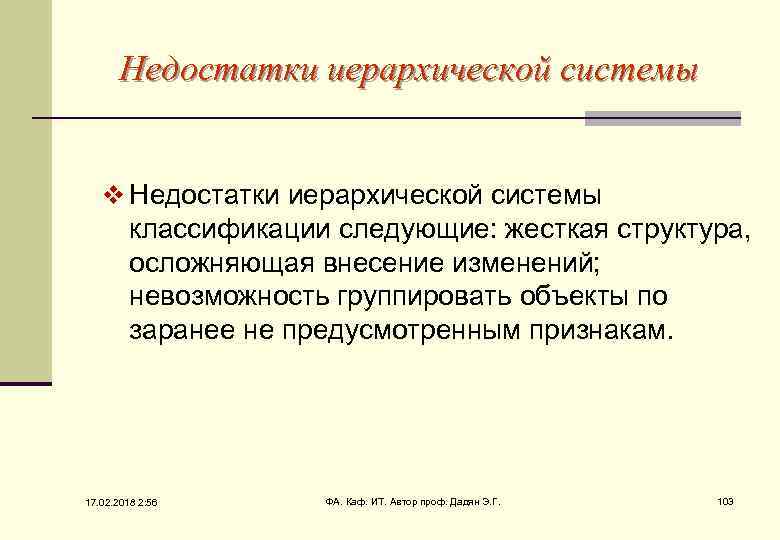

Недостатки иерархической системы v Недостатки иерархической системы классификации следующие: жесткая структура, осложняющая внесение изменений; Недостатки иерархической системы v Недостатки иерархической системы классификации следующие: жесткая структура, осложняющая внесение изменений; невозможность группировать объекты по заранее не предусмотренным признакам. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 103

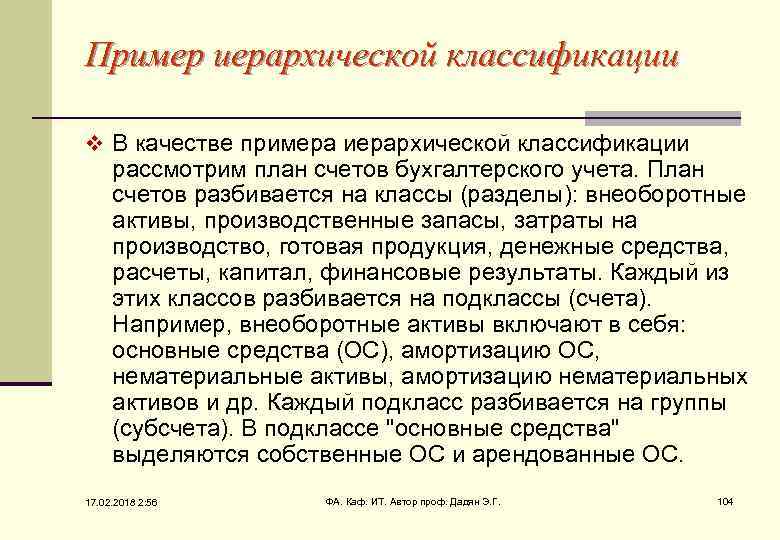

Пример иерархической классификации v В качестве примера иерархической классификации рассмотрим план счетов бухгалтерского учета. Пример иерархической классификации v В качестве примера иерархической классификации рассмотрим план счетов бухгалтерского учета. План счетов разбивается на классы (разделы): внеоборотные активы, производственные запасы, затраты на производство, готовая продукция, денежные средства, расчеты, капитал, финансовые результаты. Каждый из этих классов разбивается на подклассы (счета). Например, внеоборотные активы включают в себя: основные средства (ОС), амортизацию ОС, нематериальные активы, амортизацию нематериальных активов и др. Каждый подкласс разбивается на группы (субсчета). В подклассе "основные средства" выделяются собственные ОС и арендованные ОС. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 104

Фасетная система классификации v Структурно фасетную классификацию можно представить в следующем виде : 17. Фасетная система классификации v Структурно фасетную классификацию можно представить в следующем виде : 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 105

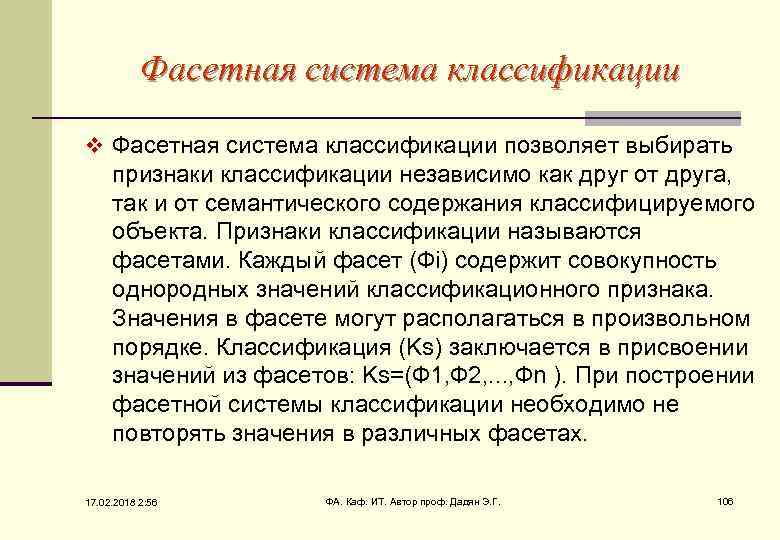

Фасетная система классификации v Фасетная система классификации позволяет выбирать признаки классификации независимо как друг Фасетная система классификации v Фасетная система классификации позволяет выбирать признаки классификации независимо как друг от друга, так и от семантического содержания классифицируемого объекта. Признаки классификации называются фасетами. Каждый фасет (Фi) содержит совокупность однородных значений классификационного признака. Значения в фасете могут располагаться в произвольном порядке. Классификация (Ks) заключается в присвоении значений из фасетов: Ks=(Ф 1, Ф 2, . . . , Фn ). При построении фасетной системы классификации необходимо не повторять значения в различных фасетах. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 106

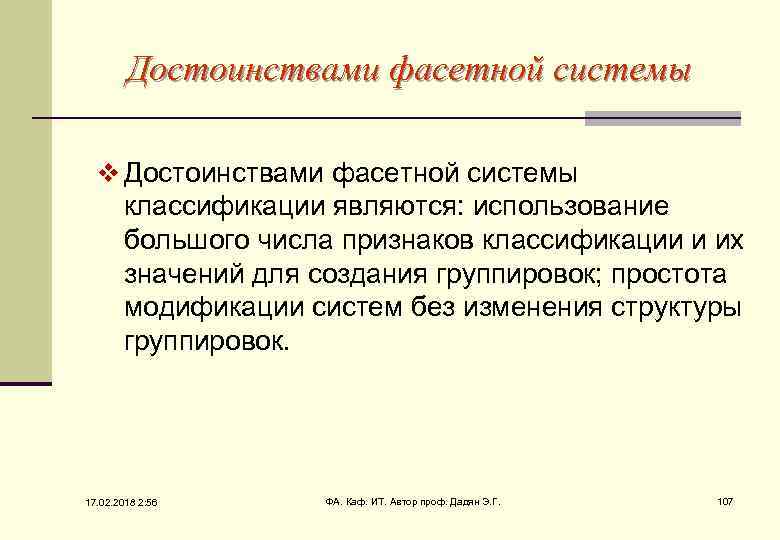

Достоинствами фасетной системы v Достоинствами фасетной системы классификации являются: использование большого числа признаков классификации Достоинствами фасетной системы v Достоинствами фасетной системы классификации являются: использование большого числа признаков классификации и их значений для создания группировок; простота модификации систем без изменения структуры группировок. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 107

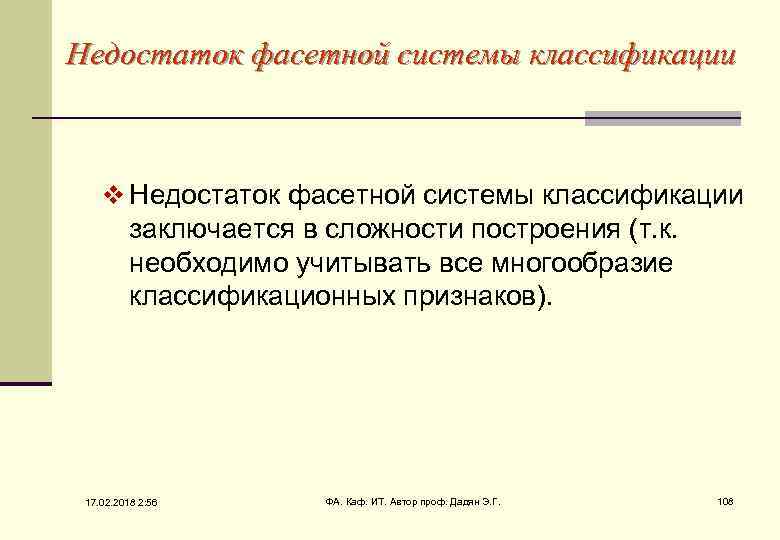

Недостаток фасетной системы классификации v Недостаток фасетной системы классификации заключается в сложности построения (т. Недостаток фасетной системы классификации v Недостаток фасетной системы классификации заключается в сложности построения (т. к. необходимо учитывать все многообразие классификационных признаков). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 108

Пример фасетной классификации v В качестве примера фасетной классификация рассмотрим бухгалтерскую отчетность: еженедельная 17. Пример фасетной классификации v В качестве примера фасетной классификация рассмотрим бухгалтерскую отчетность: еженедельная 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 109

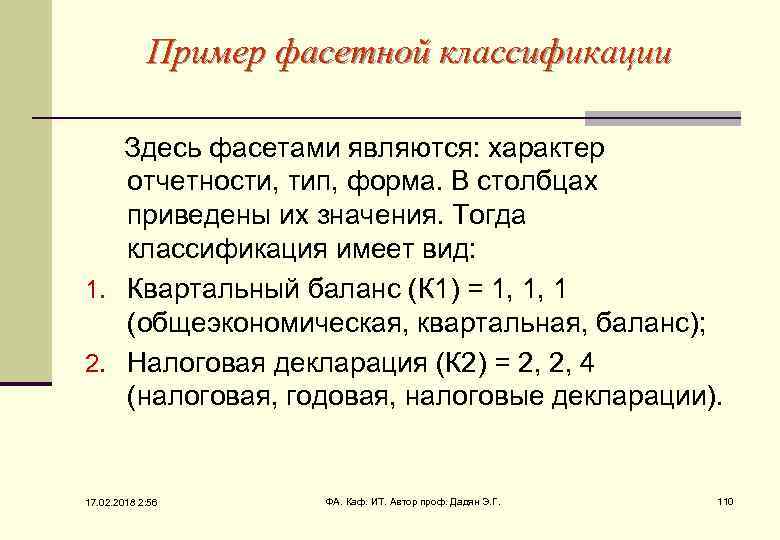

Пример фасетной классификации Здесь фасетами являются: характер отчетности, тип, форма. В столбцах приведены их Пример фасетной классификации Здесь фасетами являются: характер отчетности, тип, форма. В столбцах приведены их значения. Тогда классификация имеет вид: 1. Квартальный баланс (К 1) = 1, 1, 1 (общеэкономическая, квартальная, баланс); 2. Налоговая декларация (К 2) = 2, 2, 4 (налоговая, годовая, налоговые декларации). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 110

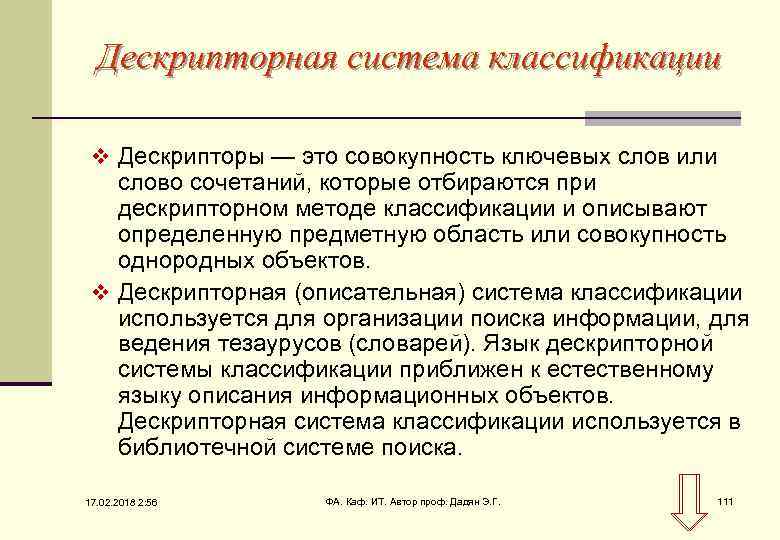

Дескрипторная система классификации v Дескрипторы — это совокупность ключевых слов или слово сочетаний, которые Дескрипторная система классификации v Дескрипторы — это совокупность ключевых слов или слово сочетаний, которые отбираются при дескрипторном методе классификации и описывают определенную предметную область или совокупность однородных объектов. v Дескрипторная (описательная) система классификации используется для организации поиска информации, для ведения тезаурусов (словарей). Язык дескрипторной системы классификации приближен к естественному языку описания информационных объектов. Дескрипторная система классификации используется в библиотечной системе поиска. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 111

Дескрипторная система классификации v При дескрипторном методе классификации отбирается совокупность ключевых слов или словосочетаний, Дескрипторная система классификации v При дескрипторном методе классификации отбирается совокупность ключевых слов или словосочетаний, описывающих определенную предметную область или совокупность однородных объектов. Среди ключевых слов могут быть синонимы. Из совокупности синонимов выбираются один или несколько наиболее употребляемых. Создается словарь ключевых слов и словосочетаний - словарь дескрипторов. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 112

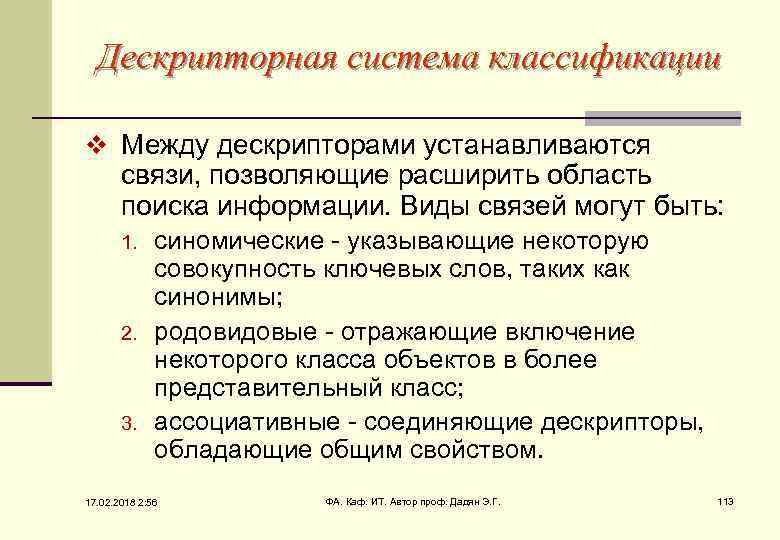

Дескрипторная система классификации v Между дескрипторами устанавливаются связи, позволяющие расширить область поиска информации. Виды Дескрипторная система классификации v Между дескрипторами устанавливаются связи, позволяющие расширить область поиска информации. Виды связей могут быть: 1. 2. 3. синомические - указывающие некоторую совокупность ключевых слов, таких как синонимы; родовидовые - отражающие включение некоторого класса объектов в более представительный класс; ассоциативные - соединяющие дескрипторы, обладающие общим свойством. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 113

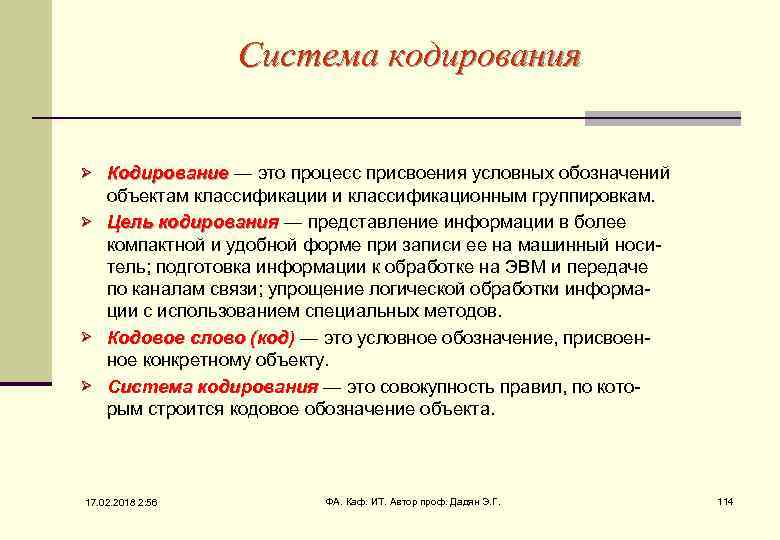

Система кодирования Кодирование — это процесс присвоения условных обозначений объектам классификации и классификационным группировкам. Система кодирования Кодирование — это процесс присвоения условных обозначений объектам классификации и классификационным группировкам. Ø Цель кодирования — представление информации в более компактной и удобной форме при записи ее на машинный носитель; подготовка информации к обработке на ЭВМ и передаче по каналам связи; упрощение логической обработки информации с использованием специальных методов. Ø Кодовое слово (код) — это условное обозначение, присвоенное конкретному объекту. Ø Система кодирования — это совокупность правил, по которым строится кодовое обозначение объекта. Ø 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 114

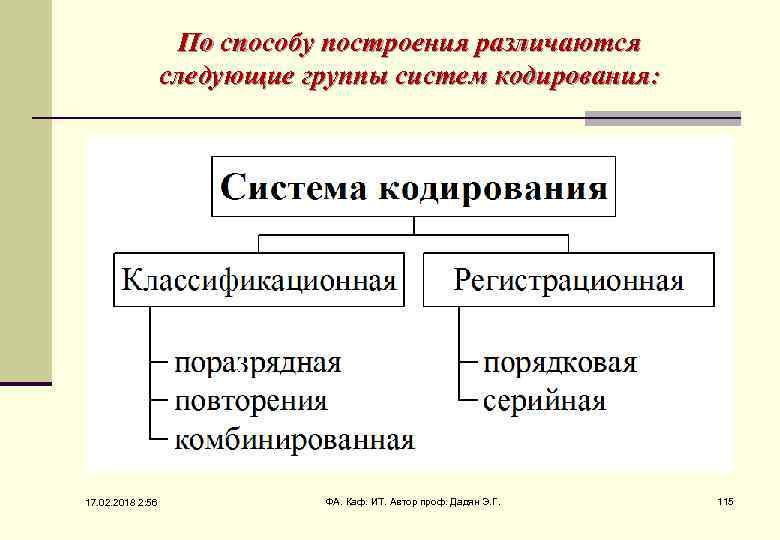

По способу построения различаются следующие группы систем кодирования: 17. 02. 2018 2: 56 ФА. По способу построения различаются следующие группы систем кодирования: 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 115

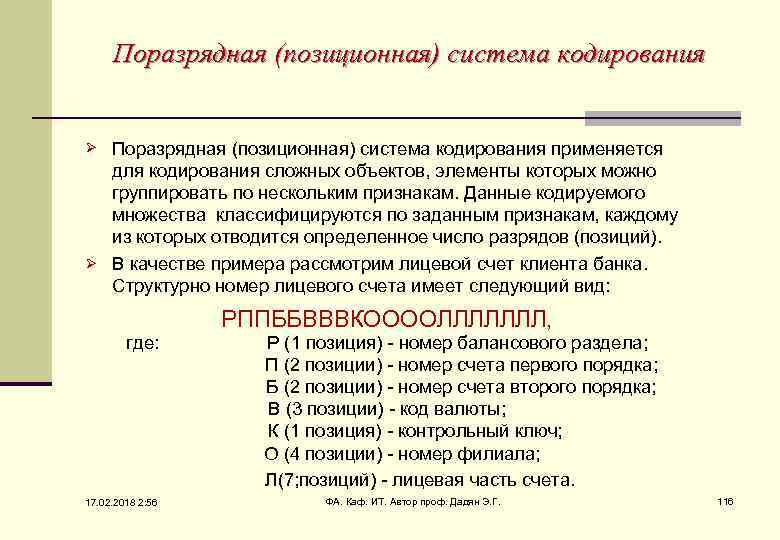

Поразрядная (позиционная) система кодирования применяется для кодирования сложных объектов, элементы которых можно группировать по Поразрядная (позиционная) система кодирования применяется для кодирования сложных объектов, элементы которых можно группировать по нескольким признакам. Данные кодируемого множества классифицируются по заданным признакам, каждому из которых отводится определенное число разрядов (позиций). Ø В качестве примера рассмотрим лицевой счет клиента банка. Структурно номер лицевого счета имеет следующий вид: Ø РППББВВВКООООЛЛЛЛЛЛЛ, где: Р (1 позиция) - номер балансового раздела; П (2 позиции) - номер счета первого порядка; Б (2 позиции) - номер счета второго порядка; В (3 позиции) - код валюты; К (1 позиция) - контрольный ключ; О (4 позиции) - номер филиала; Л(7; позиций) - лицевая часть счета. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 116

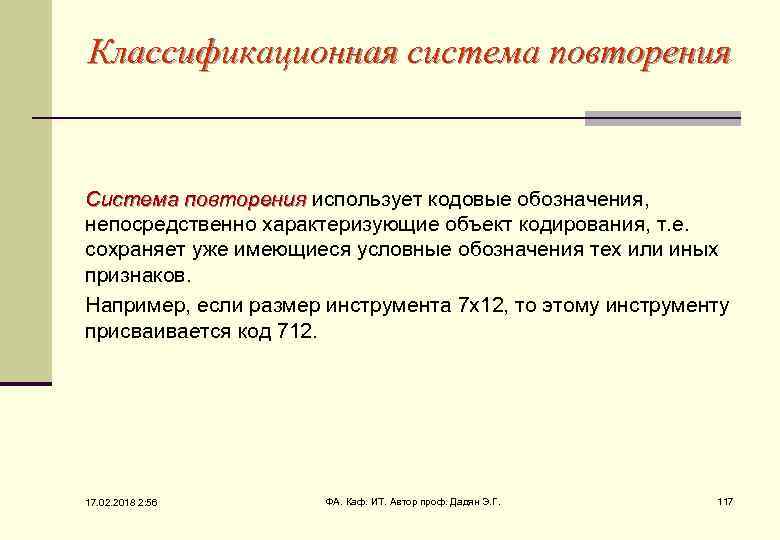

Классификационная система повторения Система повторения использует кодовые обозначения, непосредственно характеризующие объект кодирования, т. е. Классификационная система повторения Система повторения использует кодовые обозначения, непосредственно характеризующие объект кодирования, т. е. сохраняет уже имеющиеся условные обозначения тех или иных признаков. Например, если размер инструмента 7 x 12, то этому инструменту присваивается код 712. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 117

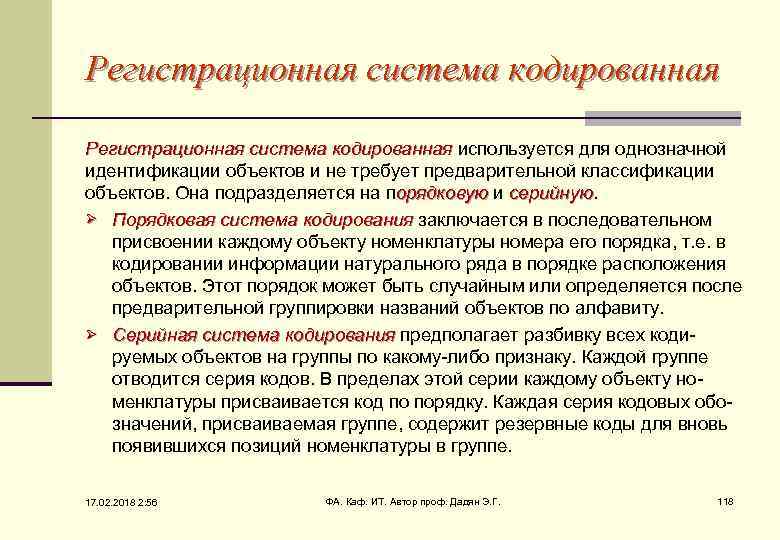

Регистрационная система кодированная используется для однозначной идентификации объектов и не требует предварительной классификации объектов. Регистрационная система кодированная используется для однозначной идентификации объектов и не требует предварительной классификации объектов. Она подразделяется на порядковую и серийную. орядковую серийную Ø Порядковая система кодирования заключается в последовательном присвоении каждому объекту номенклатуры номера его порядка, т. е. в кодировании информации натурального ряда в порядке расположения объектов. Этот порядок может быть случайным или определяется после предварительной группировки названий объектов по алфавиту. Ø Серийная система кодирования предполагает разбивку всех кодируемых объектов на группы по какому-либо признаку. Каждой группе отводится серия кодов. В пределах этой серии каждому объекту номенклатуры присваивается код по порядку. Каждая серия кодовых обозначений, присваиваемая группе, содержит резервные коды для вновь появившихся позиций номенклатуры в группе. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 118

Система документирования Унифицированная система документации (УСД) представляет собой комплекс взаимосвязанных форм документов и процессов Система документирования Унифицированная система документации (УСД) представляет собой комплекс взаимосвязанных форм документов и процессов документирования данных, отвечающих единым правилам и требованиям документооборота, и является средством реализации информационных процессов документированного обмена данными. Ø Документооборот — это последовательность прохождения документа от момента выполнения первой записи до сдачи его в архив. Ø Информационный фонд представляет собой совокупность всех данных, подлежащих накоплению, хранению, поиску, преобразованию и выдаче пользователю. Ø 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 119

Технологическое обеспечение Ø Ø Ø Технология — это процесс преобразования чего-либо, направленный Технология на Технологическое обеспечение Ø Ø Ø Технология — это процесс преобразования чего-либо, направленный Технология на достижение поставленной цели. Информационная технология - это процесс преобразования информации на основе методов сбора, передачи, хранения и обработки данных с целью обеспечения подготовки, принятия и реализации управленческого решения. Операция представляет собой совокупность действий, производимых Операция над информацией, на одном рабочем месте. Информационная процедура - это совокупность операций по принципу однородности и целевых функций. Этап технологического процесса - это совокупность информационных процедур по целевым функциям. Технологический процесс - это упорядоченная последовательность этапов технологических процессов, направленная на достижение поставленной цели 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 120

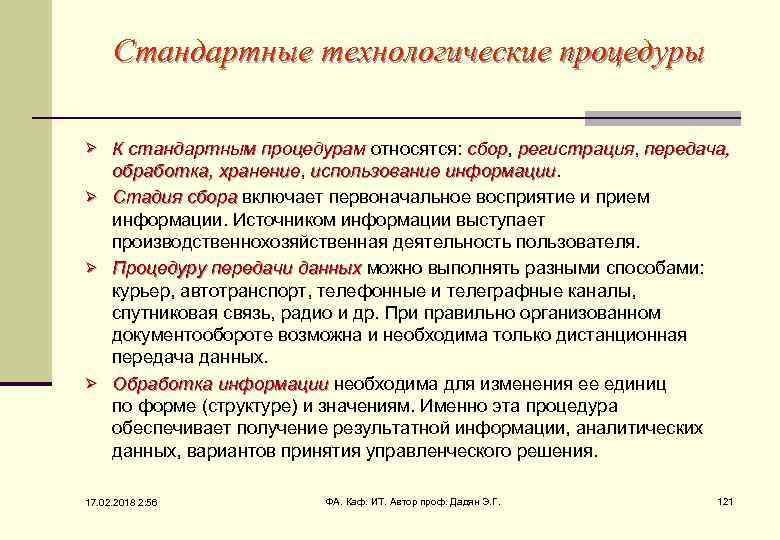

Стандартные технологические процедуры К стандартным процедурам относятся: cбop, регистрация, передача, op регистрация обработка, хранение, Стандартные технологические процедуры К стандартным процедурам относятся: cбop, регистрация, передача, op регистрация обработка, хранение, использование информации. хранение информации Ø Стадия сбора включает первоначальное восприятие и прием информации. Источником информации выступает производственнохозяйственная деятельность пользователя. Ø Процедуру передачи данных можно выполнять разными способами: курьер, автотранспорт, телефонные и телеграфные каналы, спутниковая связь, радио и др. При правильно организованном документообороте возможна и необходима только дистанционная передача данных. Ø Обработка информации необходима для изменения ее единиц по форме (структуре) и значениям. Именно эта процедура обеспечивает получение результатной информации, аналитических данных, вариантов принятия управленческого решения. Ø 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 121

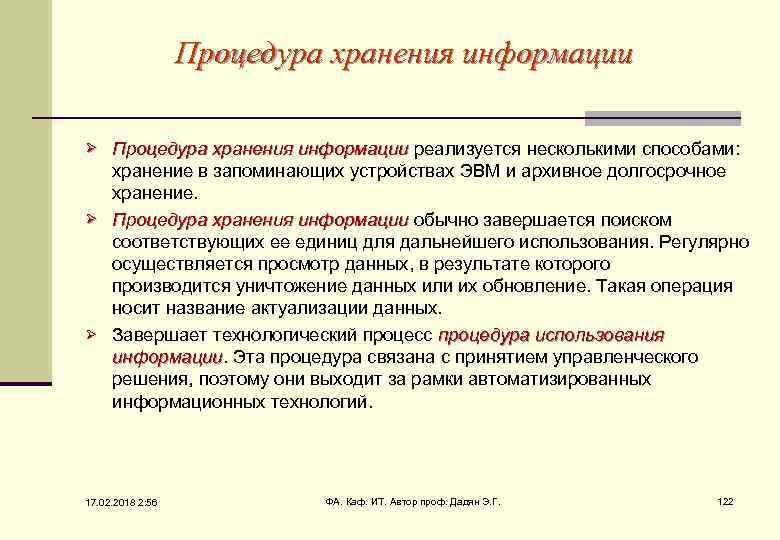

Процедура хранения информации реализуется несколькими способами: хранение в запоминающих устройствах ЭВМ и архивное долгосрочное Процедура хранения информации реализуется несколькими способами: хранение в запоминающих устройствах ЭВМ и архивное долгосрочное хранение. Ø Процедура хранения информации обычно завершается поиском соответствующих ее единиц для дальнейшего использования. Регулярно осуществляется просмотр данных, в результате которого производится уничтожение данных или их обновление. Такая операция носит название актуализации данных. Ø Завершает технологический процесс процедура использования информации. Эта процедура связана с принятием управленческого информации решения, поэтому они выходит за рамки автоматизированных информационных технологий. Ø 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 122

Информационные технологии, с точки зрения способов организации обработки данных. Централизованная и децентрализованная обработка данных Информационные технологии, с точки зрения способов организации обработки данных. Централизованная и децентрализованная обработка данных Ø Ø Одной из первых, исторически сложившихся технологий, была технология на основе централизованной обработки данных, где все работы по обработке данных, начиная со сбора и регистрации выполнялись в одном центре обработки — вычислительном центре (ВЦ). Появление персональных ЭВМ привело к созданию децентрализованной обработки данных —обработка всей информации на оборудовании удаленного пользователя, т. е. непосредственно на рабочем месте служащего. Таким образом, персональные компьютеры используются автономно. Хранение данных организуется в виде файлов на отдельных компьютерах. Обмен данными производится с помощью дискет. Для получения сводных показателей производится перезапись информации на один компьютер. Недостатками такого способа обработки являются дублирование информации, сложность подготовки сводной отчетной документации, техническая совместимость, отсутствие возможности оперативного анализа различных аспектов деятельности организации и др. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 123

Распределенная система обработки данных Обработка данных, выполняемая на независимых, но связанных между собой компьютерах, Распределенная система обработки данных Обработка данных, выполняемая на независимых, но связанных между собой компьютерах, представляющих распределенную систему. Для реализации систему распределенной обработки данных используются локальные вычислительные сети, где реализованы следующие технологии: 1. Технология обработки данных в одноранговых сетях. Здесь все сетях компьютеры считаются равноправными и подсоединены к сети с помощью специального программного обеспечения. Данная технология используется при малом количестве рабочих мест (3 -5 рабочих мест). При большом количестве рабочих мест для увеличения производительности применяются сети с выделенным сервером. 2. Технология «файл-сервер» реализует принцип «все или ничего» . На «файл-сервер» сервере находятся общие программы и базы данных. Обработка информации происходит на рабочих местах, куда по запросу пользователя считывается (передается по сети) вся требуемая информация, при этом не различается, нужна ли вся информация или ее часть. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 124

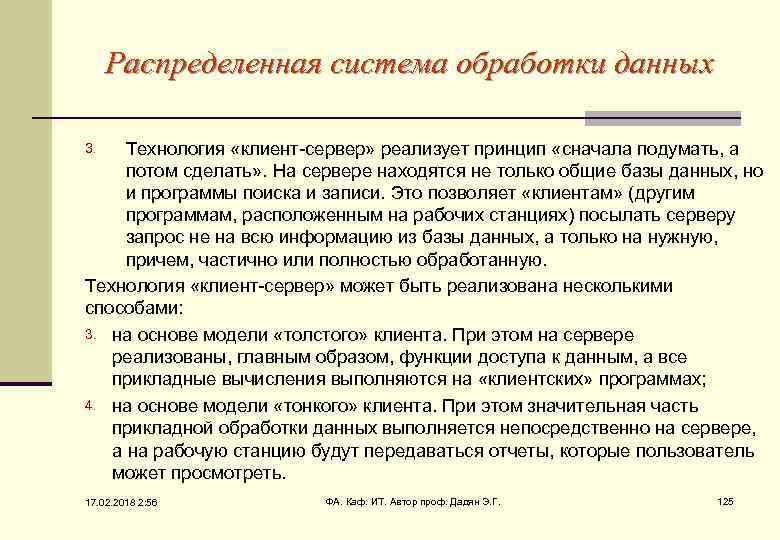

Распределенная система обработки данных Технология «клиент-сервер» реализует принцип «сначала подумать, а потом сделать» . Распределенная система обработки данных Технология «клиент-сервер» реализует принцип «сначала подумать, а потом сделать» . На сервере находятся не только общие базы данных, но и программы поиска и записи. Это позволяет «клиентам» (другим программам, расположенным на рабочих станциях) посылать серверу запрос не на всю информацию из базы данных, а только на нужную, причем, частично или полностью обработанную. Технология «клиент-сервер» может быть реализована несколькими способами: 3. на основе модели «толстого» клиента. При этом на сервере реализованы, главным образом, функции доступа к данным, а все прикладные вычисления выполняются на «клиентских» программах; 4. на основе модели «тонкого» клиента. При этом значительная часть прикладной обработки данных выполняется непосредственно на сервере, а на рабочую станцию будут передаваться отчеты, которые пользователь может просмотреть. 3. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 125

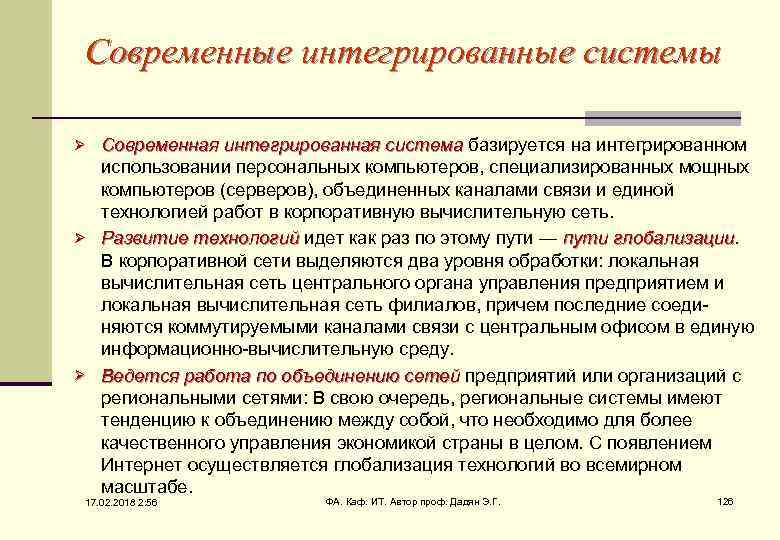

Современные интегрированные системы Ø Ø Ø Современная интегрированная система базируется на интегрированном использовании персональных Современные интегрированные системы Ø Ø Ø Современная интегрированная система базируется на интегрированном использовании персональных компьютеров, специализированных мощных компьютеров (серверов), объединенных каналами связи и единой технологией работ в корпоративную вычислительную сеть. Развитие технологий идет как раз по этому пути — пути глобализации В корпоративной сети выделяются два уровня обработки: локальная вычислительная сеть центрального органа управления предприятием и локальная вычислительная сеть филиалов, причем последние соединяются коммутируемыми каналами связи с центральным офисом в единую информационно-вычислительную среду. Ведется работа по объединению сетей предприятий или организаций с региональными сетями: В свою очередь, региональные системы имеют тенденцию к объединению между собой, что необходимо для более качественного управления экономикой страны в целом. С появлением Интернет осуществляется глобализация технологий во всемирном масштабе. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 126

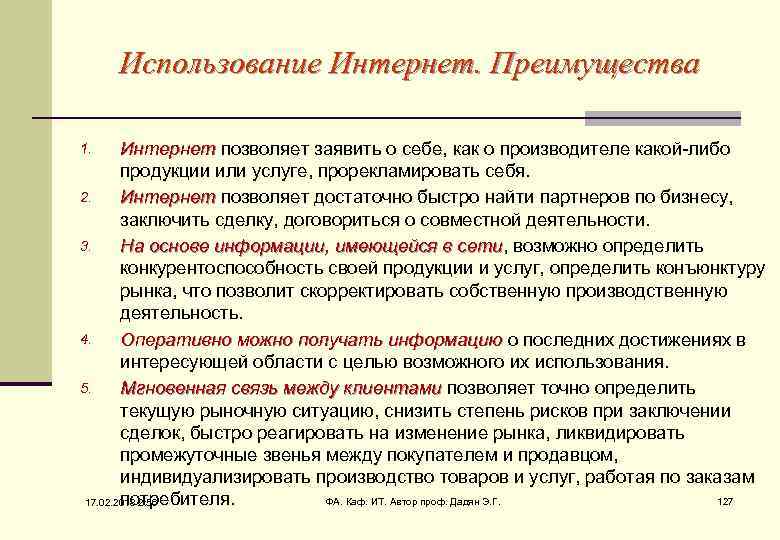

Использование Интернет. Преимущества Интернет позволяет заявить о себе, как о производителе какой-либо Интернет продукции Использование Интернет. Преимущества Интернет позволяет заявить о себе, как о производителе какой-либо Интернет продукции или услуге, прорекламировать себя. 2. Интернет позволяет достаточно быстро найти партнеров по бизнесу, Интернет заключить сделку, договориться о совместной деятельности. 3. На основе информации, имеющейся в сети, возможно определить сети конкурентоспособность своей продукции и услуг, определить конъюнктуру рынка, что позволит скорректировать собственную производственную деятельность. 4. Оперативно можно получать информацию о последних достижениях в интересующей области с целью возможного их использования. 5. Мгновенная связь между клиентами позволяет точно определить текущую рыночную ситуацию, снизить степень рисков при заключении сделок, быстро реагировать на изменение рынка, ликвидировать промежуточные звенья между покупателем и продавцом, индивидуализировать производство товаров и услуг, работая по заказам ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 127 потребителя. 17. 02. 2018 2: 56 1.

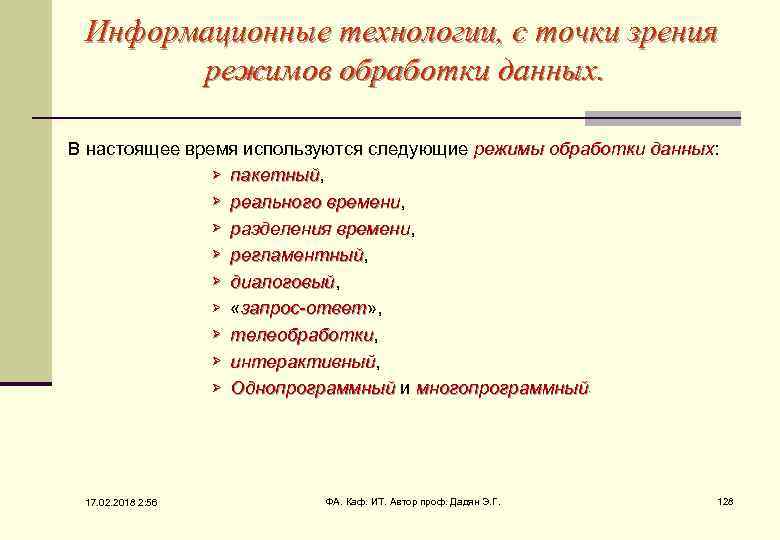

Информационные технологии, с точки зрения режимов обработки данных. В настоящее время используются следующие режимы Информационные технологии, с точки зрения режимов обработки данных. В настоящее время используются следующие режимы обработки данных: данных Ø пакетный, пакетный Ø реального времени, времени Ø разделения времени, времени Ø регламентный, регламентный Ø диалоговый, диалоговый Ø «запрос-ответ» , запрос-ответ Ø телеобработки, телеобработки Ø интерактивный, интерактивный Ø Однопрограммный и многопрограммный. Однопрограммный 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 128

Пакетный режим обработки данных Ø Пакетный режим. В начале пользователь собирает информацию, формируя ее Пакетный режим обработки данных Ø Пакетный режим. В начале пользователь собирает информацию, формируя ее в пакеты в соответствии с видом задач или по любым другим признакам. После завершения приема данных производится ее ввод и обработка, таким образом, производится задержка обработки. Этот режим производится, как правило, при централизованной обработке. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 129

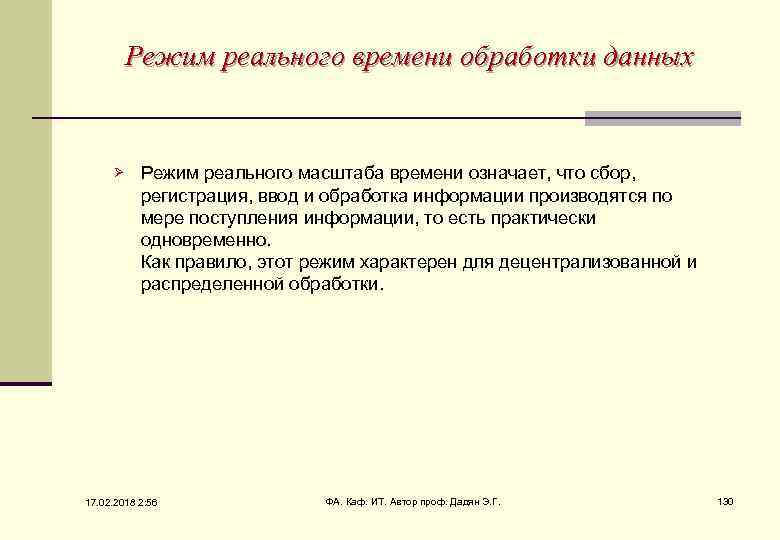

Режим реального времени обработки данных Ø Режим реального масштаба времени означает, что сбор, регистрация, Режим реального времени обработки данных Ø Режим реального масштаба времени означает, что сбор, регистрация, ввод и обработка информации производятся по мере поступления информации, то есть практически одновременно. Как правило, этот режим характерен для децентрализованной и распределенной обработки. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 130

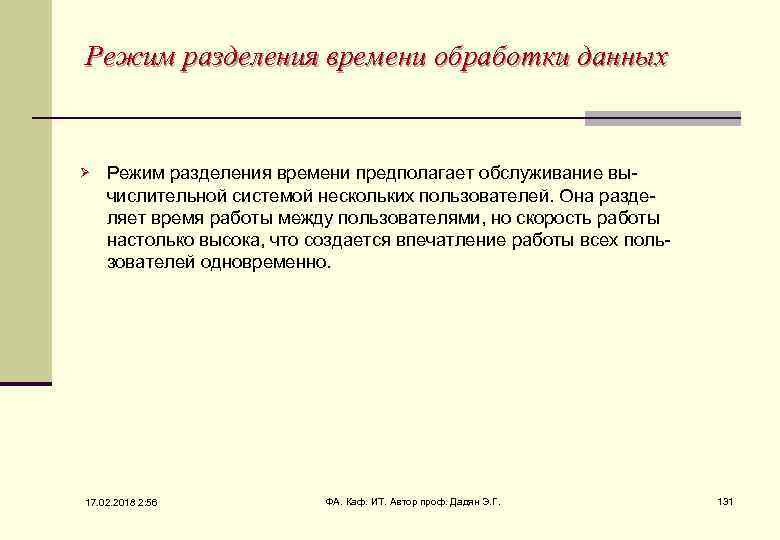

Режим разделения времени обработки данных Ø Режим разделения времени предполагает обслуживание вычислительной системой нескольких Режим разделения времени обработки данных Ø Режим разделения времени предполагает обслуживание вычислительной системой нескольких пользователей. Она разделяет время работы между пользователями, но скорость работы настолько высока, что создается впечатление работы всех пользователей одновременно. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 131

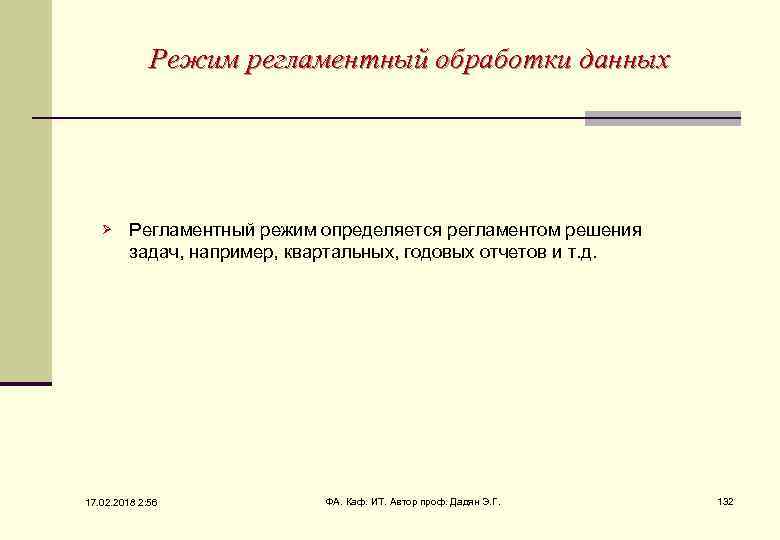

Режим регламентный обработки данных Ø Регламентный режим определяется регламентом решения задач, например, квартальных, годовых Режим регламентный обработки данных Ø Регламентный режим определяется регламентом решения задач, например, квартальных, годовых отчетов и т. д. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 132

Диалоговый режим обработки данных Ø Диалоговый режим дает возможность пользователю общаться с ЭВМ в Диалоговый режим обработки данных Ø Диалоговый режим дает возможность пользователю общаться с ЭВМ в темпе работы пользователя. В этом режиме осуществляется «разговор» с компьютером. Диалоговый режим имеет несколько разновидностей. Если диалог инициируется машиной, то она сама сообщает человеку на каждом шаге, что нужно предпринимать для получения ответов или выполнения тех или иных операций. Обычно это способ общения называют режим меню. В настоящее время, это достаточно распространенный режим. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 133

Режим обработки данных «запрос-ответ» , запрос-ответ Ø Другой режима диалога - «запрос-ответ» . Для Режим обработки данных «запрос-ответ» , запрос-ответ Ø Другой режима диалога - «запрос-ответ» . Для получения информации от машины пользователь соответствующим образом формирует запрос к ЭВМ. После получения запроса машина формирует и выводит ответ. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 134

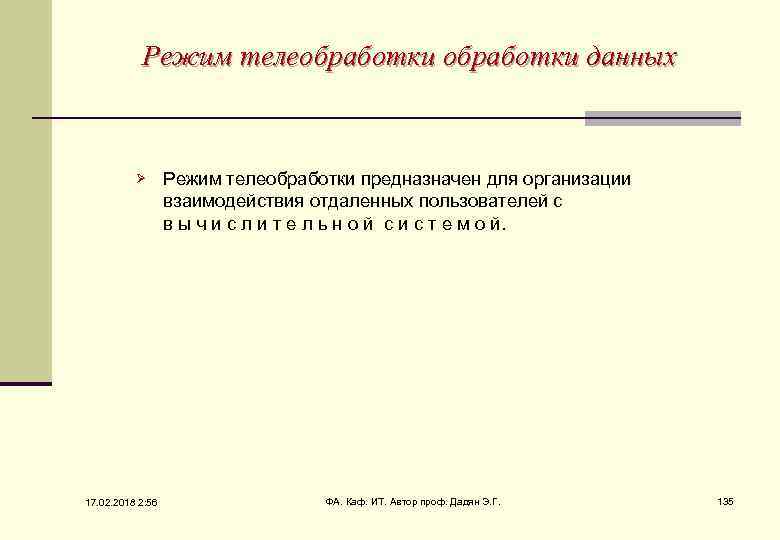

Режим телеобработки данных Ø 17. 02. 2018 2: 56 Режим телеобработки предназначен для организации Режим телеобработки данных Ø 17. 02. 2018 2: 56 Режим телеобработки предназначен для организации взаимодействия отдаленных пользователей с в ы ч и с л и т е л ь н о й с и с т е м о й. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 135

Интерактивный режим обработки данных Ø Интерактивный режим предполагает двусторонний обмен данными. В этом режиме Интерактивный режим обработки данных Ø Интерактивный режим предполагает двусторонний обмен данными. В этом режиме у пользователя есть возможность вмешиваться в процесс обработки данных. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 136

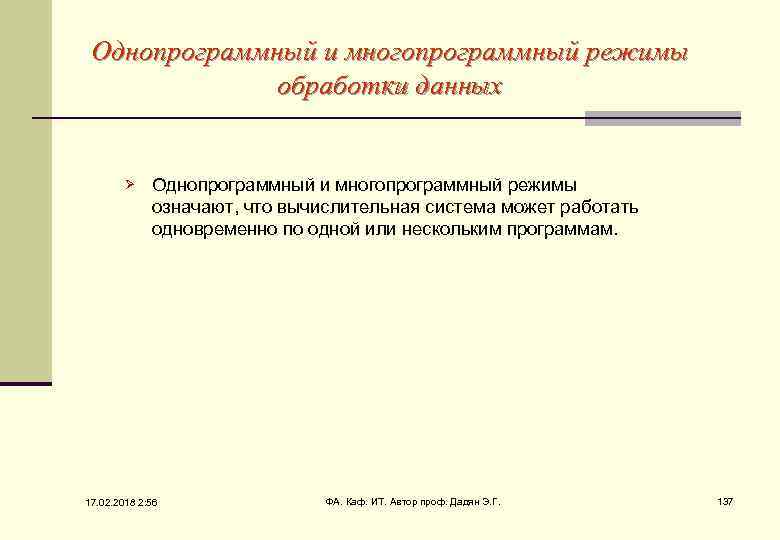

Однопрограммный и многопрограммный режимы обработки данных Ø Однопрограммный и многопрограммный режимы означают, что вычислительная Однопрограммный и многопрограммный режимы обработки данных Ø Однопрограммный и многопрограммный режимы означают, что вычислительная система может работать одновременно по одной или нескольким программам. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 137

Математическое обеспечение v Математическое обеспечение - совокупность математических методов, моделей, алгоритмов и программ для Математическое обеспечение v Математическое обеспечение - совокупность математических методов, моделей, алгоритмов и программ для реализации целей и задач информационной системы, а также нормального функционирования комплекса технических средств. К средствам математического обеспечения относятся: § средства моделирования процессов управления; § типовые задачи управления; § методы математического программирования, математической статистики, теории массового обслуживания и др. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 138

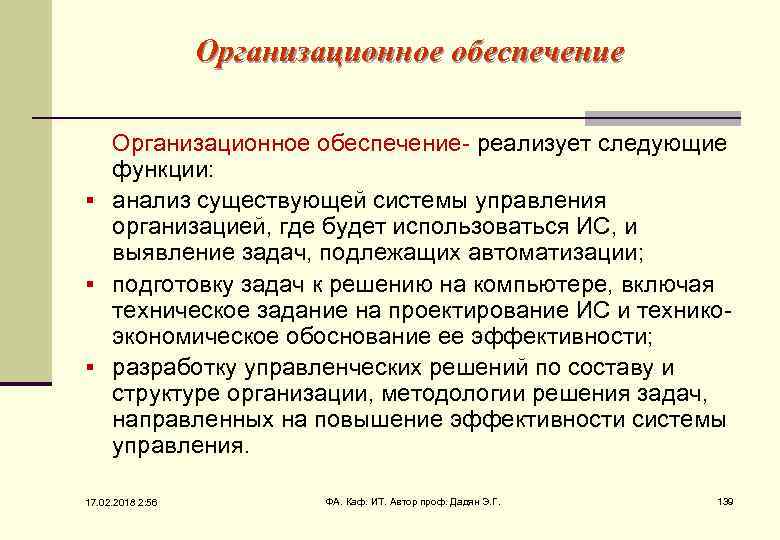

Организационное обеспечение- реализует следующие функции: § анализ существующей системы управления организацией, где будет использоваться Организационное обеспечение- реализует следующие функции: § анализ существующей системы управления организацией, где будет использоваться ИС, и выявление задач, подлежащих автоматизации; § подготовку задач к решению на компьютере, включая техническое задание на проектирование ИС и техникоэкономическое обоснование ее эффективности; § разработку управленческих решений по составу и структуре организации, методологии решения задач, направленных на повышение эффективности системы управления. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 139

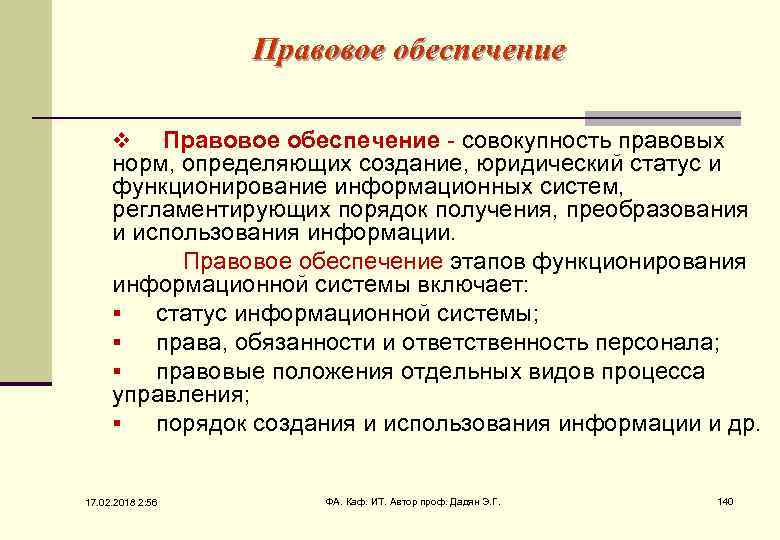

Правовое обеспечение - совокупность правовых норм, определяющих создание, юридический статус и функционирование информационных систем, Правовое обеспечение - совокупность правовых норм, определяющих создание, юридический статус и функционирование информационных систем, регламентирующих порядок получения, преобразования и использования информации. Правовое обеспечение этапов функционирования информационной системы включает: § статус информационной системы; § права, обязанности и ответственность персонала; § правовые положения отдельных видов процесса управления; § порядок создания и использования информации и др. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 140

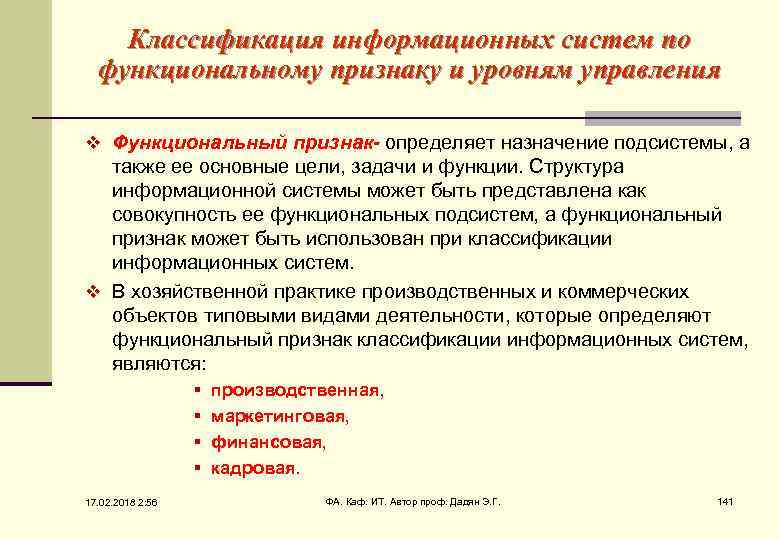

Классификация информационных систем по функциональному признаку и уровням управления v Функциональный признак- определяет назначение Классификация информационных систем по функциональному признаку и уровням управления v Функциональный признак- определяет назначение подсистемы, а также ее основные цели, задачи и функции. Структура информационной системы может быть представлена как совокупность ее функциональных подсистем, а функциональный признак может быть использован при классификации информационных систем. v В хозяйственной практике производственных и коммерческих объектов типовыми видами деятельности, которые определяют функциональный признак классификации информационных систем, являются: § § 17. 02. 2018 2: 56 производственная, маркетинговая, финансовая, кадровая. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 141

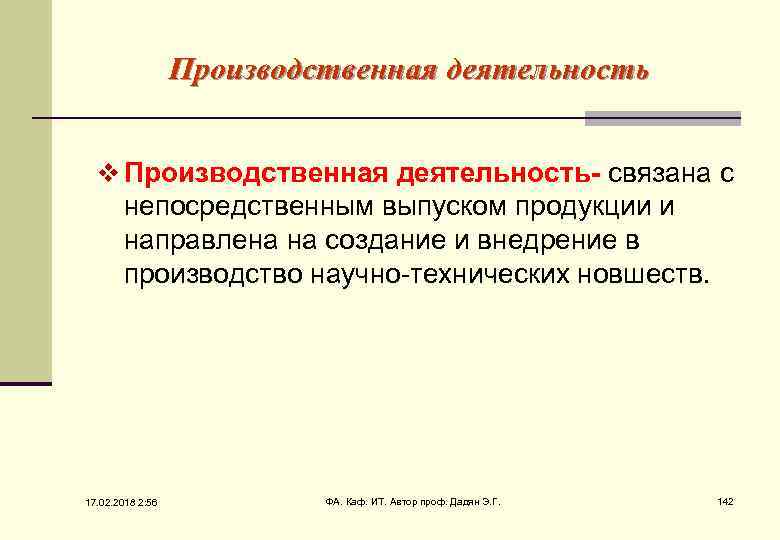

Производственная деятельность v Производственная деятельность- связана с непосредственным выпуском продукции и направлена на создание Производственная деятельность v Производственная деятельность- связана с непосредственным выпуском продукции и направлена на создание и внедрение в производство научно-технических новшеств. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 142

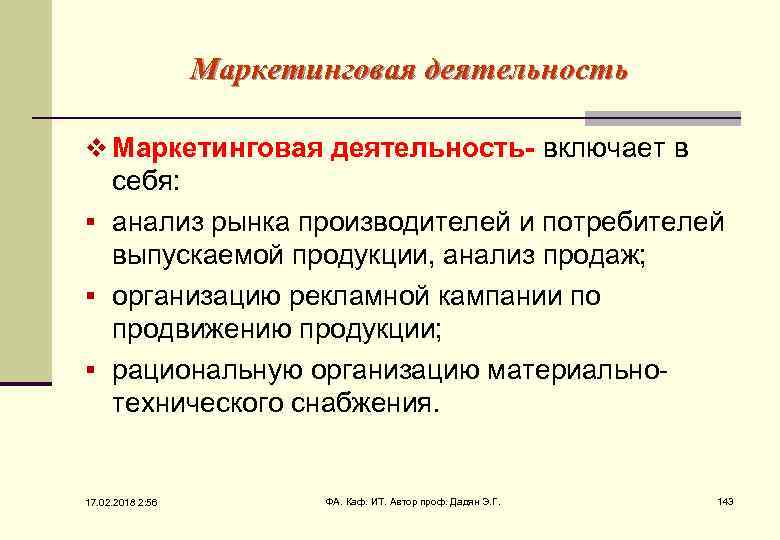

Маркетинговая деятельность v Маркетинговая деятельность- включает в себя: § анализ рынка производителей и потребителей Маркетинговая деятельность v Маркетинговая деятельность- включает в себя: § анализ рынка производителей и потребителей выпускаемой продукции, анализ продаж; § организацию рекламной кампании по продвижению продукции; § рациональную организацию материальнотехнического снабжения. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 143

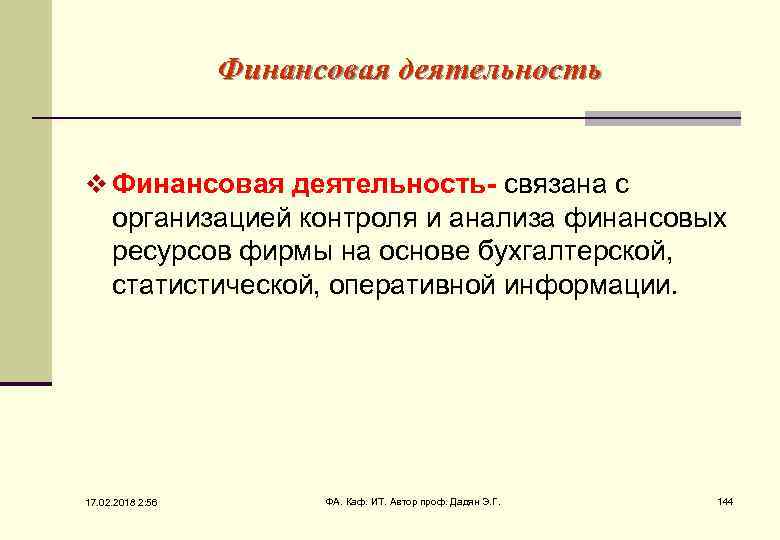

Финансовая деятельность v Финансовая деятельность- связана с организацией контроля и анализа финансовых ресурсов фирмы Финансовая деятельность v Финансовая деятельность- связана с организацией контроля и анализа финансовых ресурсов фирмы на основе бухгалтерской, статистической, оперативной информации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 144

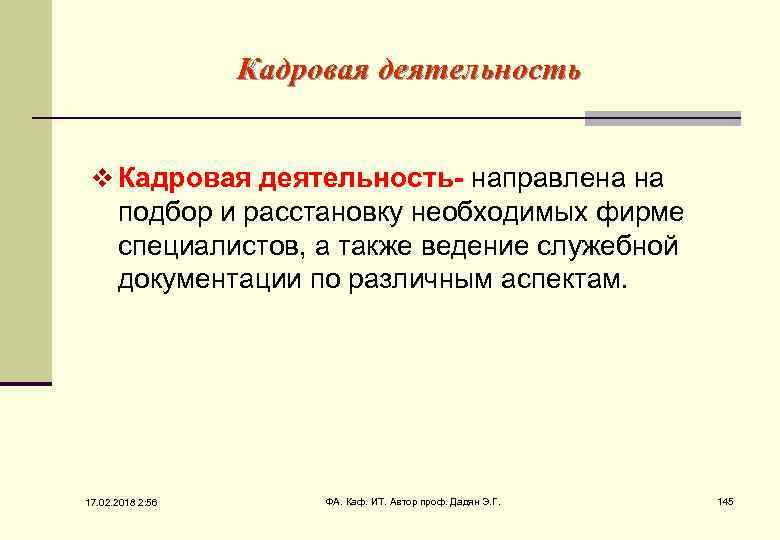

Кадровая деятельность v Кадровая деятельность- направлена на подбор и расстановку необходимых фирме специалистов, а Кадровая деятельность v Кадровая деятельность- направлена на подбор и расстановку необходимых фирме специалистов, а также ведение служебной документации по различным аспектам. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 145

Функции информационных систем 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Функции информационных систем 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 146

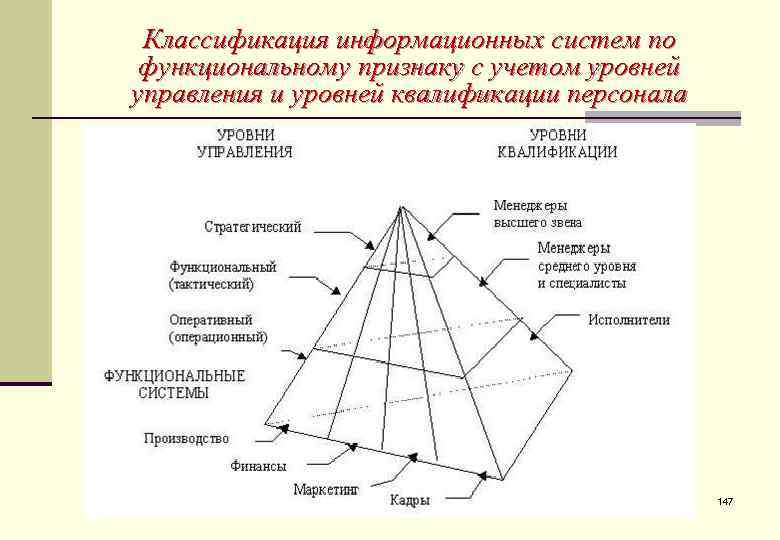

Классификация информационных систем по функциональному признаку с учетом уровней управления и уровней квалификации персонала Классификация информационных систем по функциональному признаку с учетом уровней управления и уровней квалификации персонала 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 147

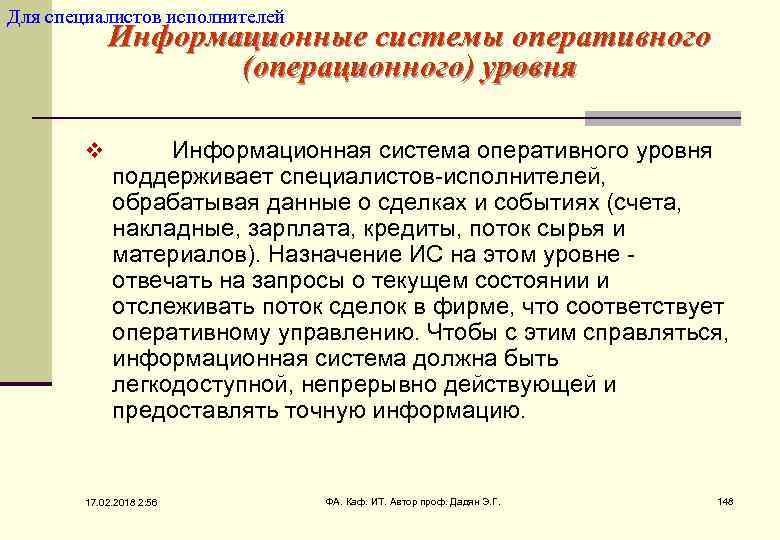

Для специалистов исполнителей Информационные системы оперативного (операционного) уровня v Информационная система оперативного уровня поддерживает Для специалистов исполнителей Информационные системы оперативного (операционного) уровня v Информационная система оперативного уровня поддерживает специалистов-исполнителей, обрабатывая данные о сделках и событиях (счета, накладные, зарплата, кредиты, поток сырья и материалов). Назначение ИС на этом уровне - отвечать на запросы о текущем состоянии и отслеживать поток сделок в фирме, что соответствует оперативному управлению. Чтобы с этим справляться, информационная система должна быть легкодоступной, непрерывно действующей и предоставлять точную информацию. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 148

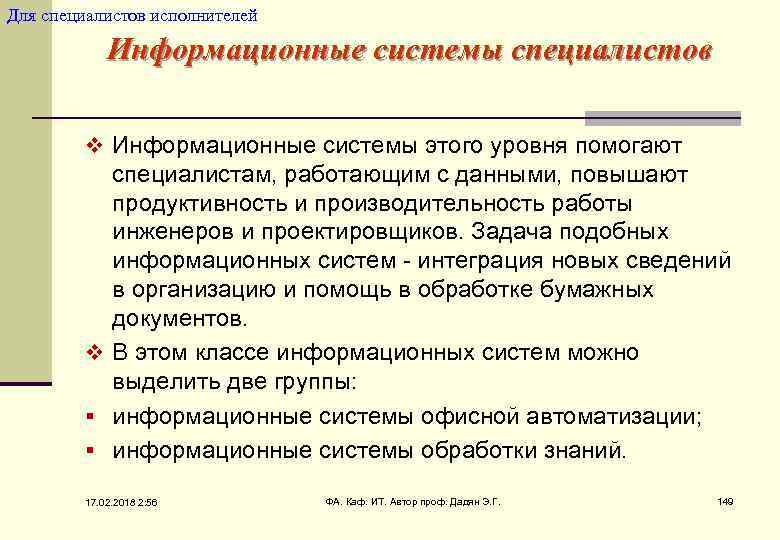

Для специалистов исполнителей Информационные системы специалистов v Информационные системы этого уровня помогают специалистам, работающим Для специалистов исполнителей Информационные системы специалистов v Информационные системы этого уровня помогают специалистам, работающим с данными, повышают продуктивность и производительность работы инженеров и проектировщиков. Задача подобных информационных систем - интеграция новых сведений в организацию и помощь в обработке бумажных документов. v В этом классе информационных систем можно выделить две группы: § информационные системы офисной автоматизации; § информационные системы обработки знаний. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 149

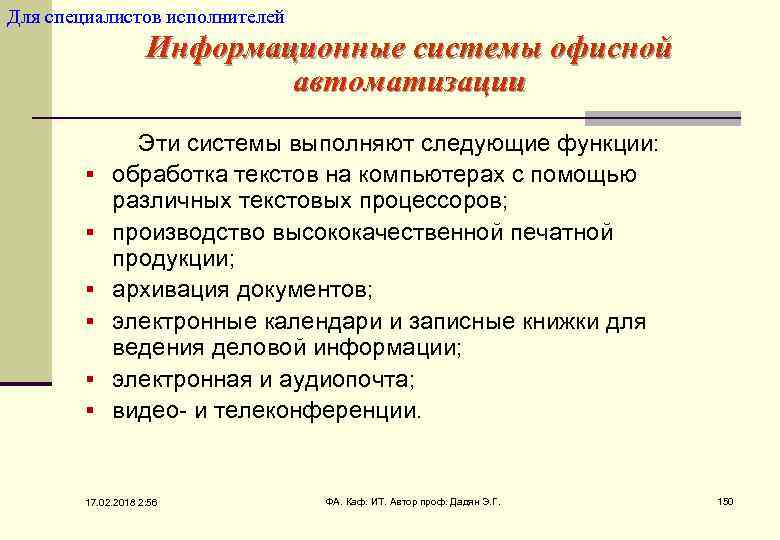

Для специалистов исполнителей Информационные системы офисной автоматизации Эти системы выполняют следующие функции: § обработка Для специалистов исполнителей Информационные системы офисной автоматизации Эти системы выполняют следующие функции: § обработка текстов на компьютерах с помощью различных текстовых процессоров; § производство высококачественной печатной продукции; § архивация документов; § электронные календари и записные книжки для ведения деловой информации; § электронная и аудиопочта; § видео- и телеконференции. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 150

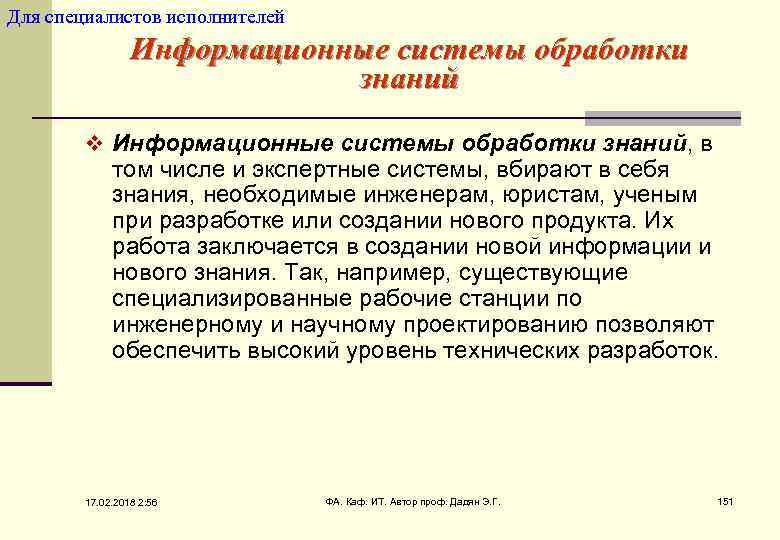

Для специалистов исполнителей Информационные системы обработки знаний v Информационные системы обработки знаний, в том Для специалистов исполнителей Информационные системы обработки знаний v Информационные системы обработки знаний, в том числе и экспертные системы, вбирают в себя знания, необходимые инженерам, юристам, ученым при разработке или создании нового продукта. Их работа заключается в создании новой информации и нового знания. Так, например, существующие специализированные рабочие станции по инженерному и научному проектированию позволяют обеспечить высокий уровень технических разработок. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 151

Для менеджеров среднего звена Информационные системы для менеджеров среднего звена v Информационные системы уровня Для менеджеров среднего звена Информационные системы для менеджеров среднего звена v Информационные системы уровня менеджмента используются работниками среднего управленческого звена для мониторинга (постоянного слежения), контроля, принятия решений и администрирования. В этом классе информационных систем можно выделить две группы: 1. Управленческие ИС- 2. Системы поддержки принятия решений- Основные функции этих информационных систем: • сравнение текущих показателей с прошлыми; • составление периодических отчетов за определенное время, а не выдача отчетов по текущим событиям, как на оперативном уровне; • обеспечение доступа к архивной информации и т. д. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 152

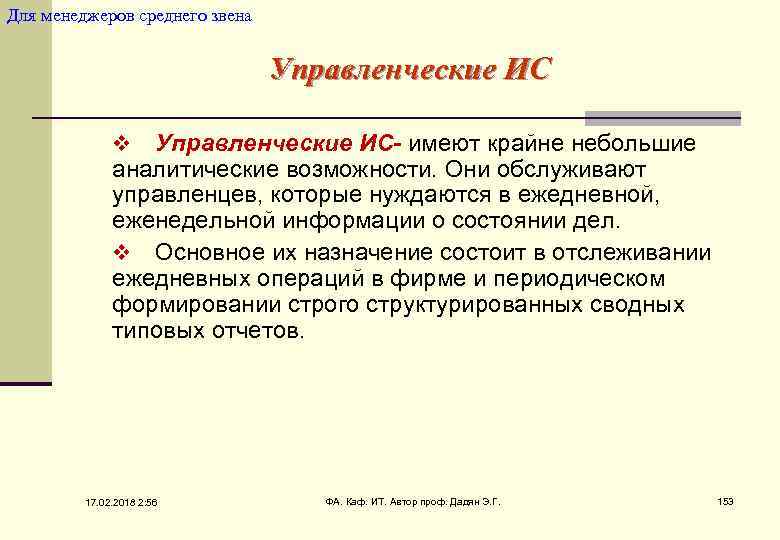

Для менеджеров среднего звена Управленческие ИС- имеют крайне небольшие аналитические возможности. Они обслуживают управленцев, Для менеджеров среднего звена Управленческие ИС- имеют крайне небольшие аналитические возможности. Они обслуживают управленцев, которые нуждаются в ежедневной, еженедельной информации о состоянии дел. v Основное их назначение состоит в отслеживании ежедневных операций в фирме и периодическом формировании строго структурированных сводных типовых отчетов. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 153

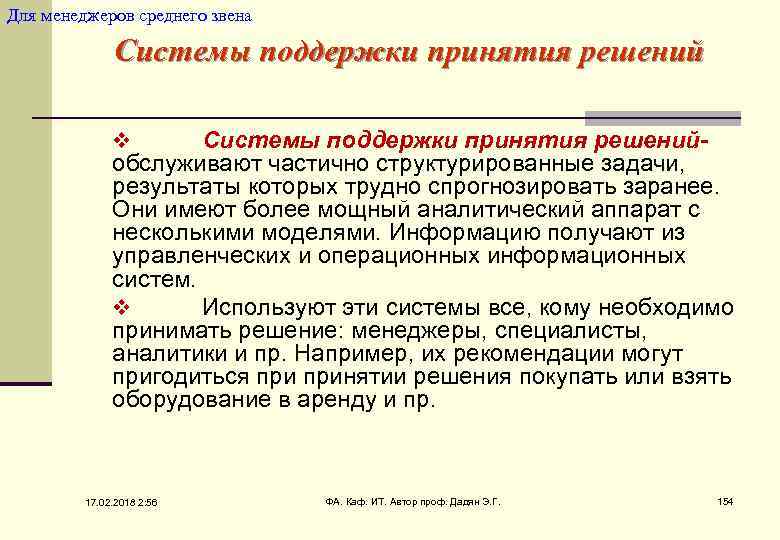

Для менеджеров среднего звена Системы поддержки принятия решений- обслуживают частично структурированные задачи, результаты которых Для менеджеров среднего звена Системы поддержки принятия решений- обслуживают частично структурированные задачи, результаты которых трудно спрогнозировать заранее. Они имеют более мощный аналитический аппарат с несколькими моделями. Информацию получают из управленческих и операционных информационных систем. v Используют эти системы все, кому необходимо принимать решение: менеджеры, специалисты, аналитики и пр. Например, их рекомендации могут пригодиться принятии решения покупать или взять оборудование в аренду и пр. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 154

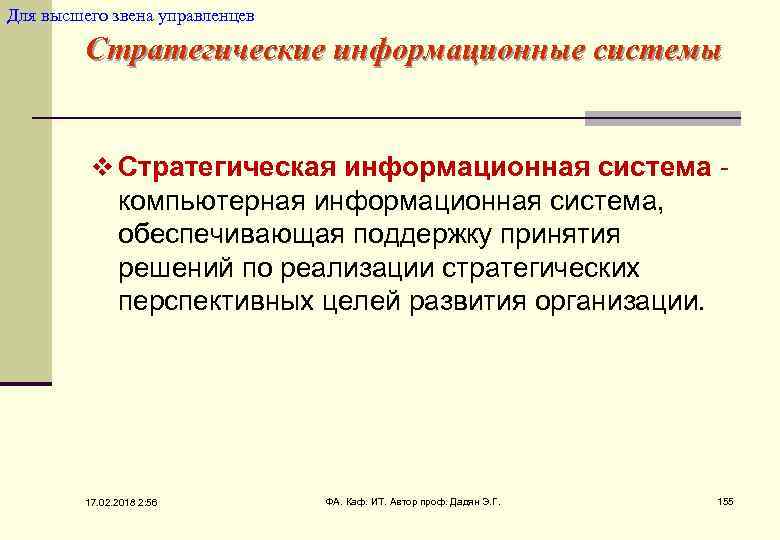

Для высшего звена управленцев Стратегические информационные системы v Стратегическая информационная система - компьютерная информационная Для высшего звена управленцев Стратегические информационные системы v Стратегическая информационная система - компьютерная информационная система, обеспечивающая поддержку принятия решений по реализации стратегических перспективных целей развития организации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 155

Для высшего звена управленцев Назначение стратегических информационных систем v Информационные системы стратегического уровня- § Для высшего звена управленцев Назначение стратегических информационных систем v Информационные системы стратегического уровня- § § § помогают высшему звену управленцев: решать неструктурированные задачи; осуществлять долгосрочное планирование; сравнивать происходящие во внешнем окружении изменения с существующим потенциалом фирмы; создавать общую среду компьютерной телекоммуникационной поддержки решений в неожиданно возникающих ситуациях; в любой момент предоставляют информацию из многих источников. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 156

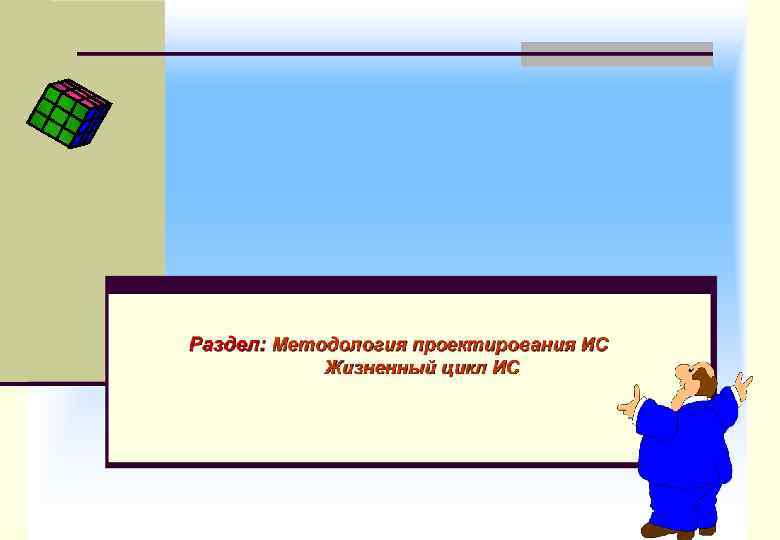

17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 157 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 157

Цели и принципы проектирования Ø Ø Ø Проектирование — это процесс создания проекта - Цели и принципы проектирования Ø Ø Ø Проектирование — это процесс создания проекта - прототипа, прообраза предполагаемого или возможного объекта, его состояния. Целью проектирования ИС является создание проекта, который представляет собой совокупность технической документации с детализированным описанием всех проектных решений по созданию и эксплуатации разрабатываемой системы, в том числе и программы. К основным свойствам, которыми проект должен обладать, можсвойствам но отнести адекватность, своевременность, функциональную полноту и надежность, экономическую эффективность. Адекватность проекта — это соответствие создаваемого проекта существующим реальным информационным процессам на объекте автоматизации. Своевременность проекта — это возможность получения потребителем экономической информации в установленные сроки и в полном объеме. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 158

Основные свойства проекта Ø Ø Ø Функциональная полнота проекта — это свойство системы, характеризующее Основные свойства проекта Ø Ø Ø Функциональная полнота проекта — это свойство системы, характеризующее уровень автоматизации задач на предприятии или организации и удовлетворения информационных потребностей пользователей. Функциональная надежность проекта — это свойство системы сохранять работоспособность в течение заданного времени в определенных условиях эксплуатации. Это интегральная оценка, включающая в себя вероятность безотказного функционирования всех обеспечивающих подсистем АИС. Эконономическая эффективность проекта — эго оценка результативности предлагаемых проектных решений, которая определяется соотношением между затратами и получаемым социальным, техническим и экономическим эффектом. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 159

Структура средств и методов проектирования 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор Структура средств и методов проектирования 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 160

Методы проектирования Ø Ø Метод оригинального проектирования предполагает разработку оригинальных методик обследования объекта, его Методы проектирования Ø Ø Метод оригинального проектирования предполагает разработку оригинальных методик обследования объекта, его внедрения, создания необходимой проектной документации в виде индивидуального проекта. Типовое проектирование - индустриальный метод создания ИС, базирующийся на использовании ТПР и ППП, который характеризуется наличием апробированных, типовых организационно-экономических, технических, информационных, математических и программных средств автоматизации управления. Методы типового проектирования можно подразделить на подклассы элементного проектирования, подсистемного, объектного, в качестве проектирования подсистемного объектного самостоятельного подкласса здесь можно выделить групповое проектирование Основами элементного проектирования являются ТПР, поэтому при разработке проекта используется уже это готовое решение с небольшими модификациями, а не разрабатывается новое. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 161

Методы проектирования Ø Ø При использовании подсистемного метода проектирования для каждой подсистемы создаются проекты Методы проектирования Ø Ø При использовании подсистемного метода проектирования для каждой подсистемы создаются проекты решения и пакеты прикладных программ. Объектное проектирование, базируется на применении типовых проектирование проектов АСУ. Здесь можно выделить отдельной подгруппой метод группового проектирования сущность которого заключается в том, что предварительно подбирается группа объектов, однотипных по характеристикам их информационных систем, среди которых выделяется базовый, эталонный объект, для которого и разрабатывается проект. В совокупности автоматизированных методов особое место занимают методы модельного проектирования Модельный метод проектирования занимает высшую, по сравнению проектирования с типовыми, ступень в развитии методов проектирования. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 162

Общая схема последовательности преобразования моделей ОММУ - общая математическая модель управления, ПА - пред Общая схема последовательности преобразования моделей ОММУ - общая математическая модель управления, ПА - пред проектный анализ, ЧММУ - частные математические модели управления, ТП - техническое проектирование, КП - концептуальное проектирование, КМ - концептуальная модель, ЛП -логическое проектирование, AM - алгоритмическая модель, РП - рабочий проект, ФП - физическое проектирование. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 163

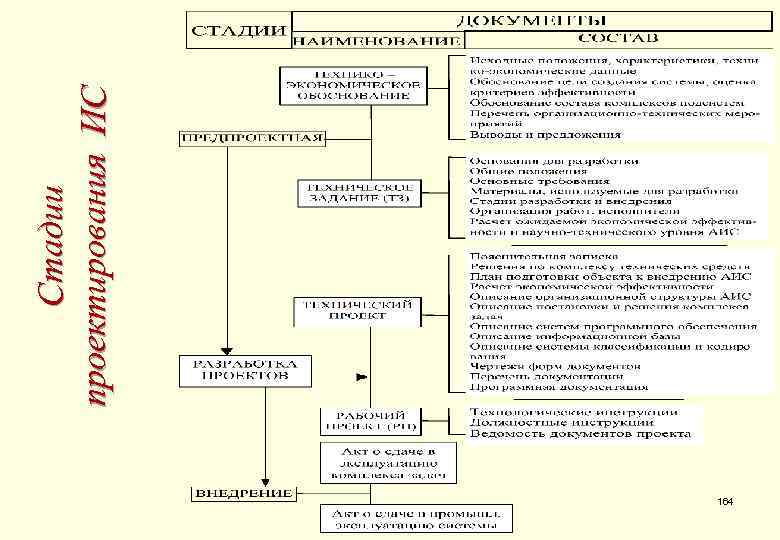

164 Стадии проектирования ИС 164 Стадии проектирования ИС

Экономическая эффективность рассчитывается как разность между экономическим эффектом и затратами за весь период осуществления Экономическая эффективность рассчитывается как разность между экономическим эффектом и затратами за весь период осуществления мероприятий по внедрению и использованию НИТ, т. е. как где: ЭT - экономическая эффективность от реализации новой технологии за расчетный период; Рт, Рt - стоимостная оценка результатов (экономический эффект) от реализации новой технологии за расчетный период и в t-м году соответственно; ЗT, Зt - стоимостная оценка затрат, связанных с реализацией новой технологии за расчетный период и в t-м году соответственно; ЛT, Лt- остаточная стоимость (ликвидационное сальдо) основных фондов, выбывающих в расчетном периоде и в t-м году соответственно; t – год, затраты и результаты которого приводятся к расчетному году; tp - расчетный год, tн - начальный год расчетного периода, tк - конечный год расчетного периода, Ен- норматив приведения разновременных затрат и результатов, числено равный нормативу эффективности капитальных вложений 165

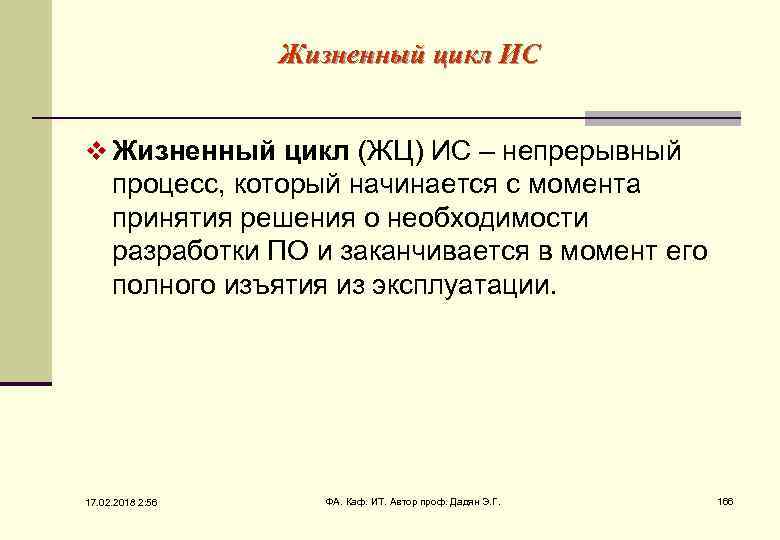

Жизненный цикл ИС v Жизненный цикл (ЖЦ) ИС – непрерывный процесс, который начинается с Жизненный цикл ИС v Жизненный цикл (ЖЦ) ИС – непрерывный процесс, который начинается с момента принятия решения о необходимости разработки ПО и заканчивается в момент его полного изъятия из эксплуатации. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 166

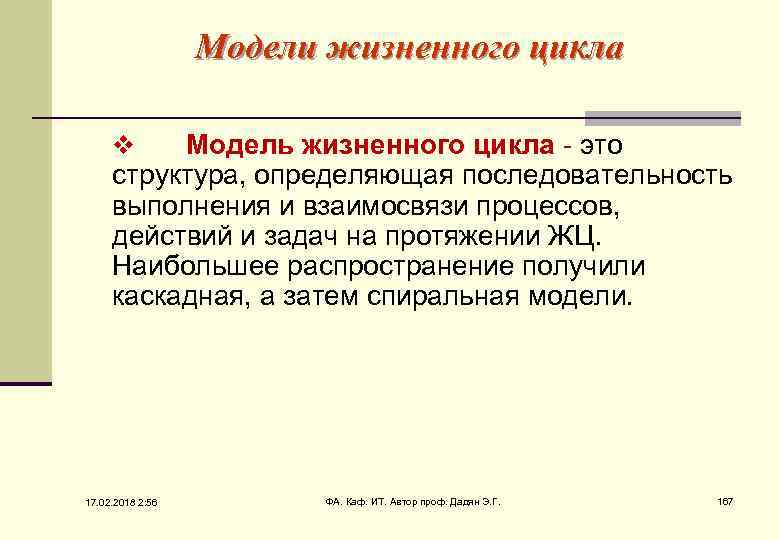

Модели жизненного цикла Модель жизненного цикла - это структура, определяющая последовательность выполнения и взаимосвязи Модели жизненного цикла Модель жизненного цикла - это структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач на протяжении ЖЦ. Наибольшее распространение получили каскадная, а затем спиральная модели. v 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 167

Каскадная модель разработки ПО v Каскадная модель разбивает процесс ЖЦ на пять этапов, выполняемых Каскадная модель разработки ПО v Каскадная модель разбивает процесс ЖЦ на пять этапов, выполняемых последовательно, один за другим: 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 168

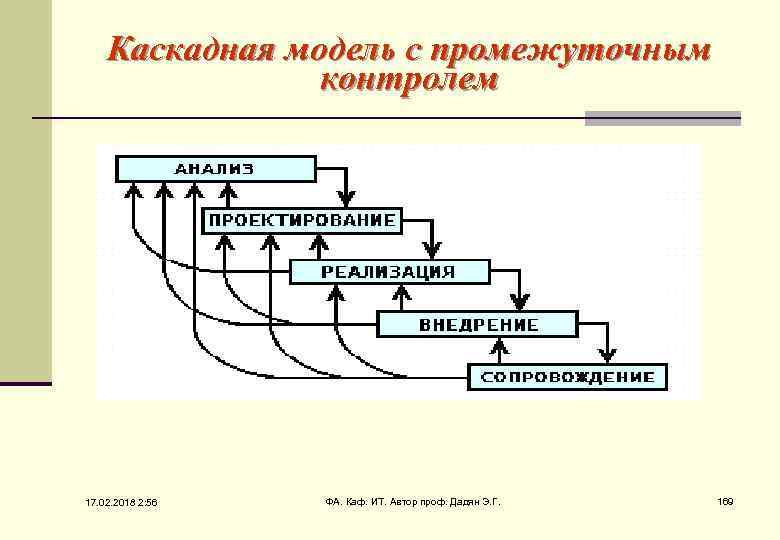

Каскадная модель с промежуточным контролем 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор Каскадная модель с промежуточным контролем 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 169

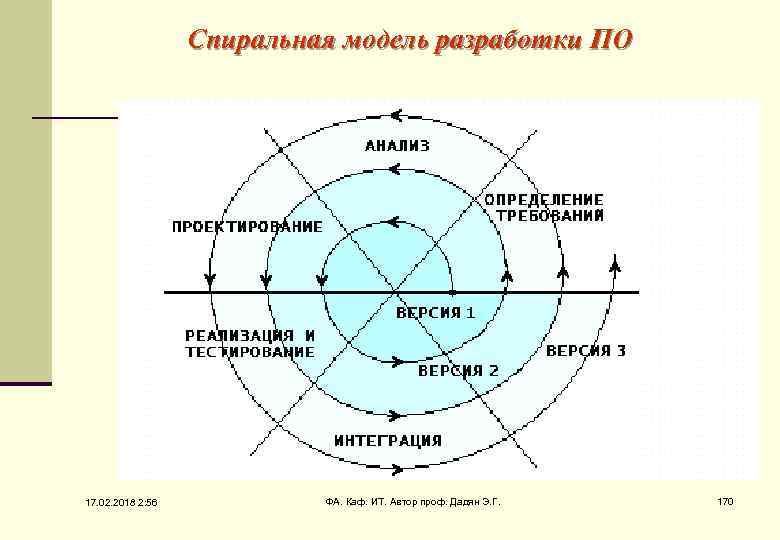

Спиральная модель разработки ПО 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Спиральная модель разработки ПО 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 170

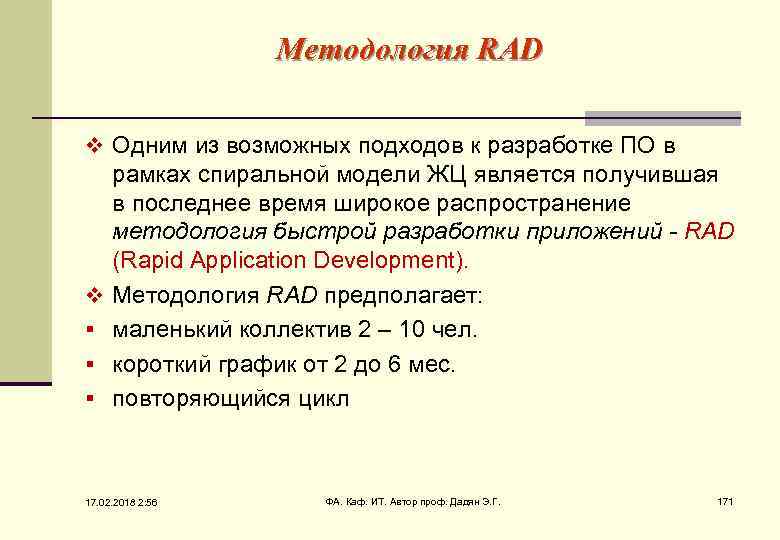

Методология RAD v Одним из возможных подходов к разработке ПО в v § § Методология RAD v Одним из возможных подходов к разработке ПО в v § § § рамках спиральной модели ЖЦ является получившая в последнее время широкое распространение методология быстрой разработки приложений - RAD (Rapid Application Development). Методология RAD предполагает: маленький коллектив 2 – 10 чел. короткий график от 2 до 6 мес. повторяющийся цикл 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 171

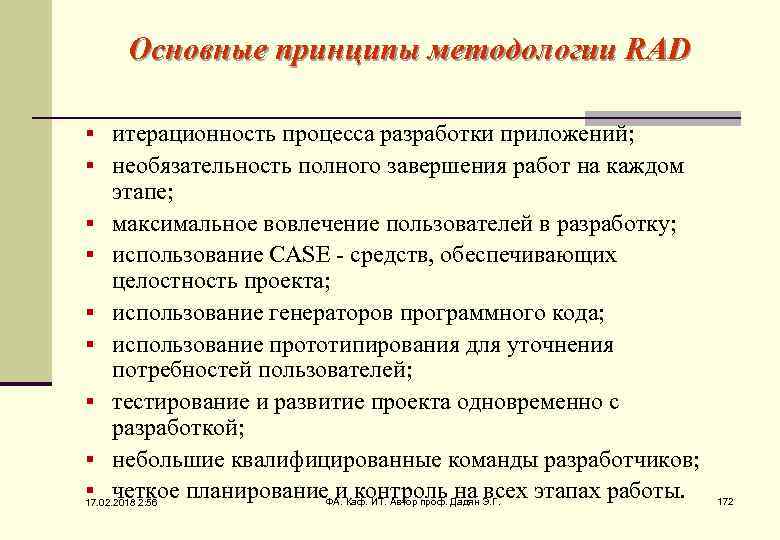

Основные принципы методологии RAD § итерационность процесса разработки приложений; § необязательность полного завершения работ Основные принципы методологии RAD § итерационность процесса разработки приложений; § необязательность полного завершения работ на каждом этапе; § максимальное вовлечение пользователей в разработку; § использование CASE - средств, обеспечивающих целостность проекта; § использование генераторов программного кода; § использование прототипирования для уточнения потребностей пользователей; § тестирование и развитие проекта одновременно с разработкой; § небольшие квалифицированные команды разработчиков; § четкое планирование. ФА. Каф. ИТ. Автор проф. Дадян Э. Г. и контроль на всех этапах работы. 17. 02. 2018 2: 56 172

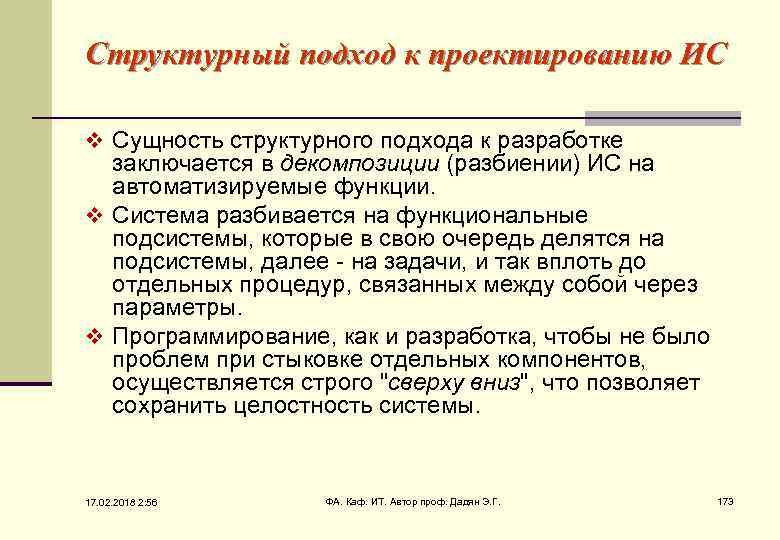

Структурный подход к проектированию ИС v Сущность структурного подхода к разработке заключается в декомпозиции Структурный подход к проектированию ИС v Сущность структурного подхода к разработке заключается в декомпозиции (разбиении) ИС на автоматизируемые функции. v Cистема разбивается на функциональные подсистемы, которые в свою очередь делятся на подсистемы, далее - на задачи, и так вплоть до отдельных процедур, связанных между собой через параметры. v Программирование, как и разработка, чтобы не было проблем при стыковке отдельных компонентов, осуществляется строго "сверху вниз", что позволяет сохранить целостность системы. 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 173

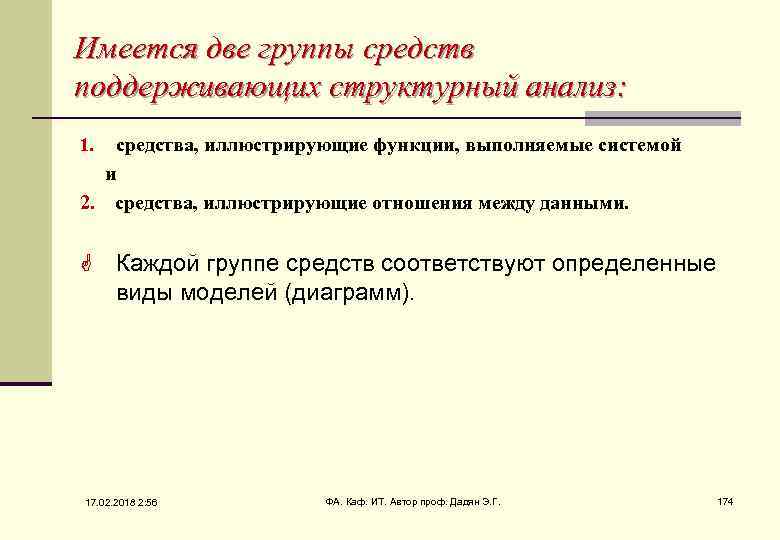

Имеется две группы средств поддерживающих структурный анализ: средства, иллюстрирующие функции, выполняемые системой и 2. Имеется две группы средств поддерживающих структурный анализ: средства, иллюстрирующие функции, выполняемые системой и 2. средства, иллюстрирующие отношения между данными. 1. G Каждой группе средств соответствуют определенные виды моделей (диаграмм). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 174

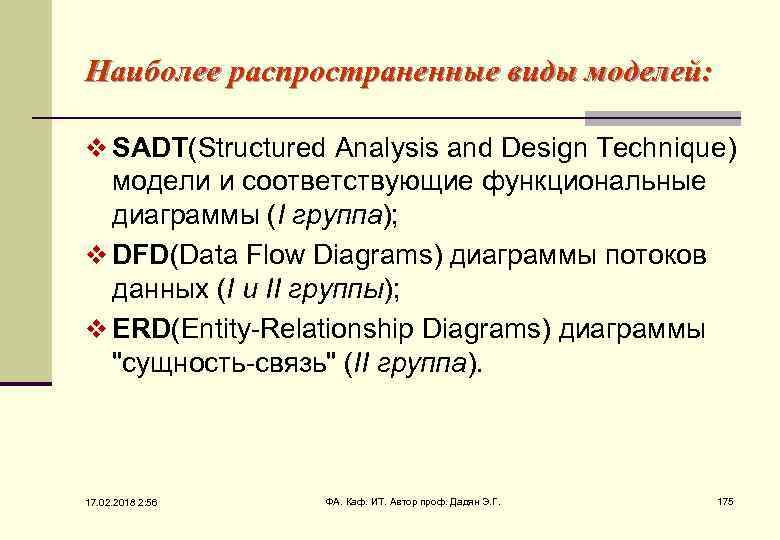

Наиболее распространенные виды моделей: v SADT(Structured Analysis and Design Technique) модели и соответствующие функциональные Наиболее распространенные виды моделей: v SADT(Structured Analysis and Design Technique) модели и соответствующие функциональные диаграммы (I группа); v DFD(Data Flow Diagrams) диаграммы потоков данных (I и II группы); v ERD(Entity-Relationship Diagrams) диаграммы "сущность-связь" (II группа). 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 175

Спасибо за внимание 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Спасибо за внимание 17. 02. 2018 2: 56 ФА. Каф. ИТ. Автор проф. Дадян Э. Г. 176
