16 СКВАЖИННАЯ ГИДРОДОБЫЧА ПОЛЕЗНЫХ ИСКОПАЕМЫХ (СГД)

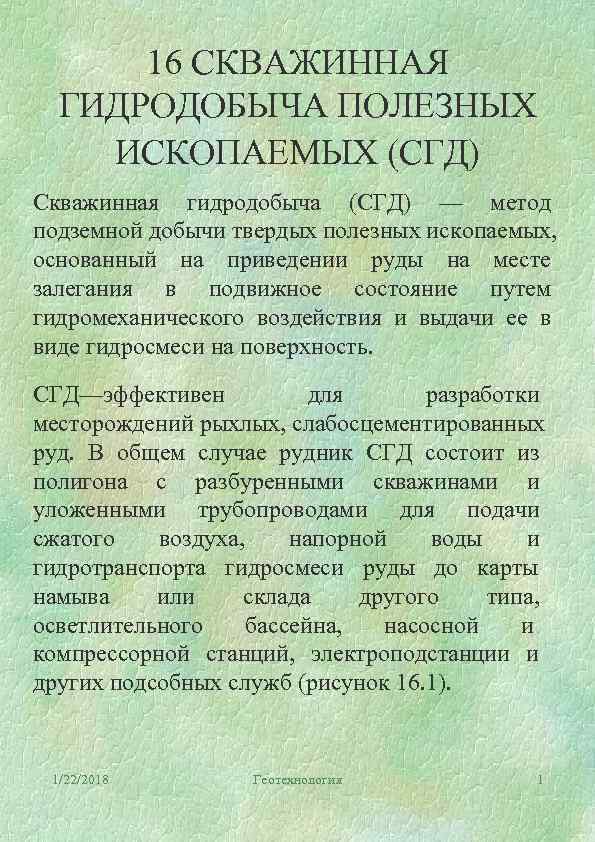

16 СКВАЖИННАЯ ГИДРОДОБЫЧА ПОЛЕЗНЫХ ИСКОПАЕМЫХ (СГД) Скважинная гидродобыча (СГД) — метод подземной добычи твердых полезных ископаемых, основанный на приведении руды на месте залегания в подвижное состояние путем гидромеханического воздействия и выдачи ее в виде гидросмеси на поверхность. СГД—эффективен для разработки месторождений рыхлых, слабосцементированных руд. В общем случае рудник СГД состоит из полигона с разбуренными скважинами и уложенными трубопроводами для подачи сжатого воздуха, напорной воды и гидротранспорта гидросмеси руды до карты намыва или склада другого типа, осветлительного бассейна, насосной и компрессорной станций, электроподстанции и других подсобных служб (рисунок 16. 1). 1/22/2018 Геотехнология 1

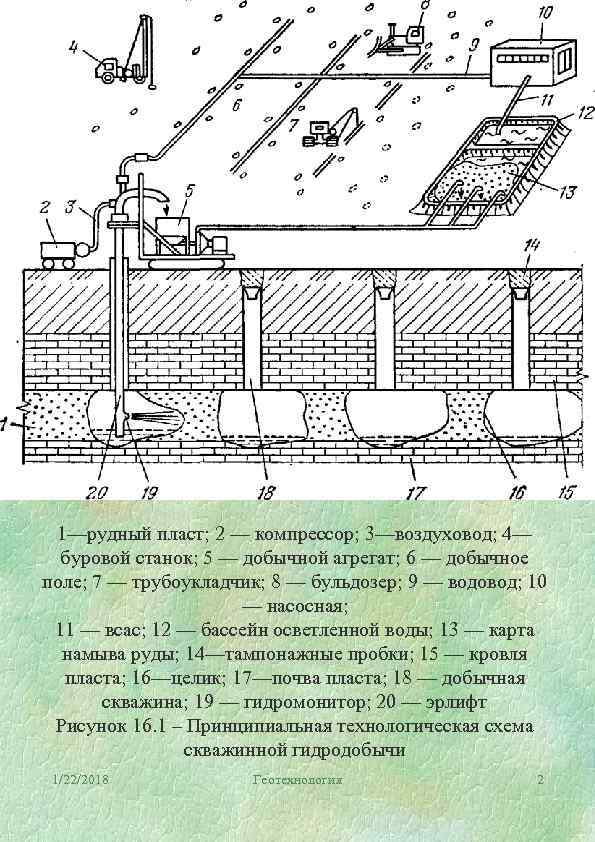

1—рудный пласт; 2 — компрессор; 3—воздуховод; 4— буровой станок; 5 — добычной агрегат; 6 — добычное поле; 7 — трубоукладчик; 8 — бульдозер; 9 — водовод; 10 — насосная; 11 — всас; 12 — бассейн осветленной воды; 13 — карта намыва руды; 14—тампонажные пробки; 15 — кровля пласта; 16—целик; 17—почва пласта; 18 — добычная скважина; 19 — гидромонитор; 20 — эрлифт Рисунок 16. 1 – Принципиальная технологическая схема скважинной гидродобычи 1/22/2018 Геотехнология 2

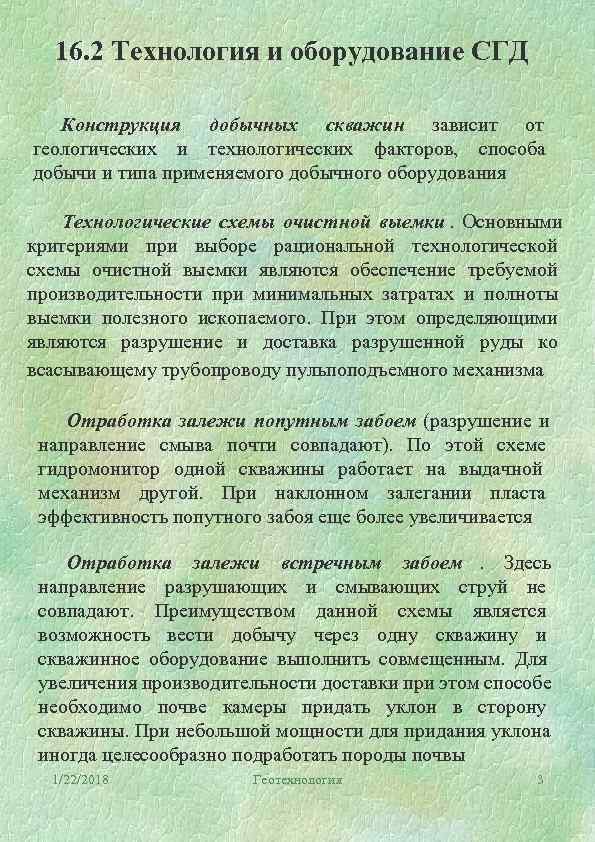

16. 2 Технология и оборудование СГД Конструкция добычных скважин зависит от геологических и технологических факторов, способа добычи и типа применяемого добычного оборудования Технологические схемы очистной выемки. Основными критериями при выборе рациональной технологической схемы очистной выемки являются обеспечение требуемой производительности при минимальных затратах и полноты выемки полезного ископаемого. При этом определяющими являются разрушение и доставка разрушенной руды ко всасывающему трубопроводу пульпоподъемного механизма Отработка залежи попутным забоем (разрушение и направление смыва почти совпадают). По этой схеме гидромонитор одной скважины работает на выдачной механизм другой. При наклонном залегании пласта эффективность попутного забоя еще более увеличивается Отработка залежи встречным забоем. Здесь направление разрушающих и смывающих струй не совпадают. Преимуществом данной схемы является возможность вести добычу через одну скважину и скважинное оборудование выполнить совмещенным. Для увеличения производительности доставки при этом способе необходимо почве камеры придать уклон в сторону скважины. При небольшой мощности для придания уклона иногда целесообразно подработать породы почвы 1/22/2018 Геотехнология 3

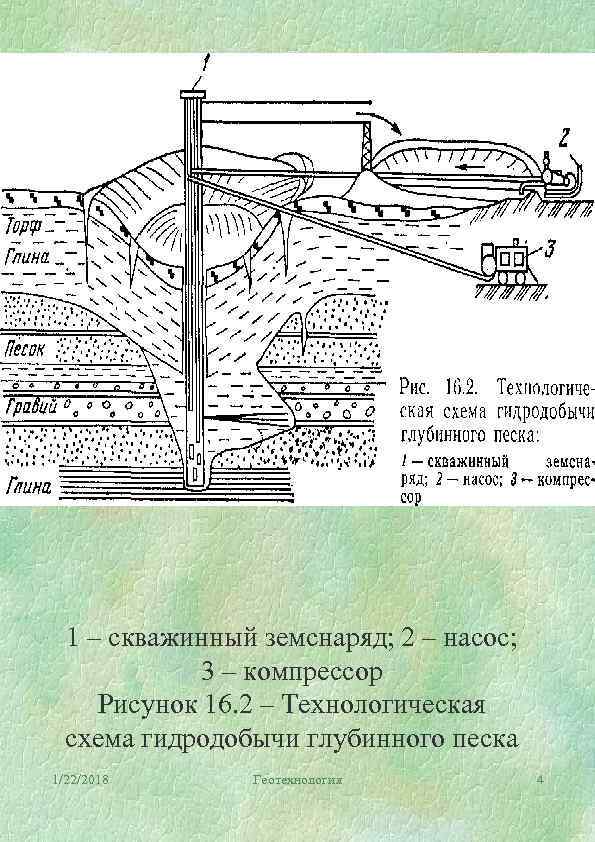

1 – скважинный земснаряд; 2 – насос; 3 – компрессор Рисунок 16. 2 – Технологическая схема гидродобычи глубинного песка 1/22/2018 Геотехнология 4

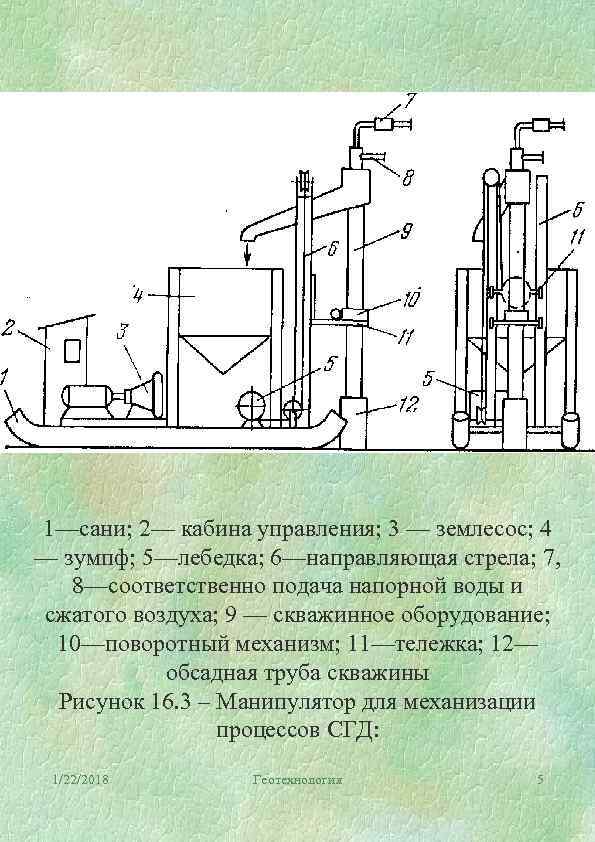

1—сани; 2— кабина управления; 3 — землесос; 4 — зумпф; 5—лебедка; 6—направляющая стрела; 7, 8—соответственно подача напорной воды и сжатого воздуха; 9 — скважинное оборудование; 10—поворотный механизм; 11—тележка; 12— обсадная труба скважины Рисунок 16. 3 – Манипулятор для механизации процессов СГД: 1/22/2018 Геотехнология 5

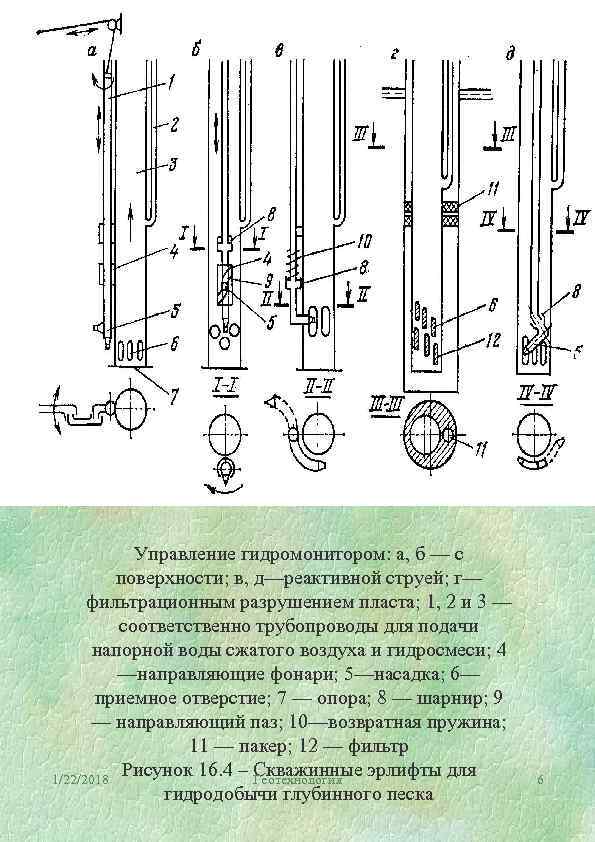

Управление гидромонитором: а, б — с поверхности; в, д—реактивной струей; г— фильтрационным разрушением пласта; 1, 2 и 3 — соответственно трубопроводы для подачи напорной воды сжатого воздуха и гидросмеси; 4 —направляющие фонари; 5—насадка; 6— приемное отверстие; 7 — опора; 8 — шарнир; 9 — направляющий паз; 10—возвратная пружина; 11 — пакер; 12 — фильтр 1/22/2018 Рисунок 16. 4 – Скважинные эрлифты для Геотехнология 6 гидродобычи глубинного песка
