16 -20 марта 2015 г. МЕХАНИКА ГРУНТОВ Контрольная работа № 2 16 -20 марта 2015 г. МЕХАНИКА ГРУНТОВ Контрольная работа № 2

МЕДИЦИНСКИЙ ОСМОТР МЕДИЦИНСКИЙ ОСМОТР

12 марта 2015 г. ОПРОБОВАНИЕ ГОРНЫХ ПОРОД при инженерных изысканиях (окончание) 12 марта 2015 г. ОПРОБОВАНИЕ ГОРНЫХ ПОРОД при инженерных изысканиях (окончание)

ДИНАМИЧЕСКОЕ ЗОНДИРОВАНИЕ ДИНАМИЧЕСКОЕ ЗОНДИРОВАНИЕ

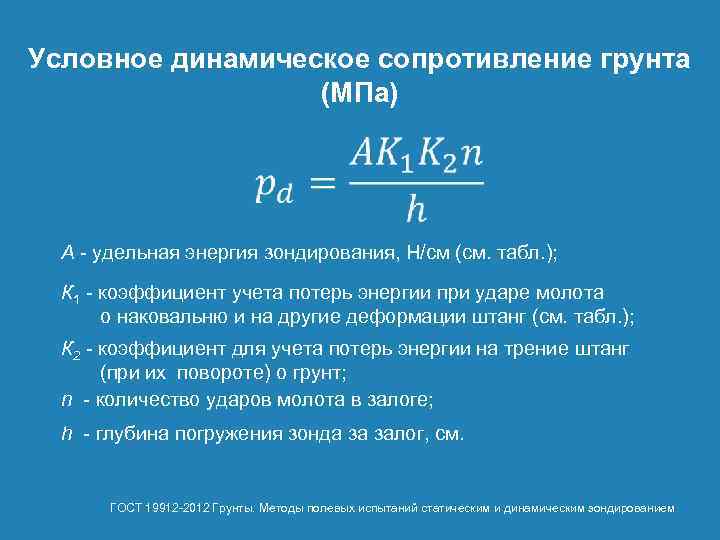

Условное динамическое сопротивление грунта (МПа) А удельная энергия зондирования, Н/см (см. табл. ); К Условное динамическое сопротивление грунта (МПа) А удельная энергия зондирования, Н/см (см. табл. ); К 1 коэффициент учета потерь энергии при ударе молота о наковальню и на другие деформации штанг (см. табл. ); К 2 коэффициент для учета потерь энергии на трение штанг (при их повороте) о грунт; n количество ударов молота в залоге; h глубина погружения зонда за залог, см. ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

Типы установок динамического зондирования Удельная энергия зондирования А, Н/см Условное динамическое сопротивление грунта pd, Типы установок динамического зондирования Удельная энергия зондирования А, Н/см Условное динамическое сопротивление грунта pd, МПа Легкая 280 ≤ 0, 7 Средняя 1120 0, 7 < pd ≤ 17, 5 Тяжелая 2800 > 17, 5 Тип установки ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

Коэффициент К 1 учета потерь энергии при ударе молота о наковальню и на деформации Коэффициент К 1 учета потерь энергии при ударе молота о наковальню и на деформации штанг ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

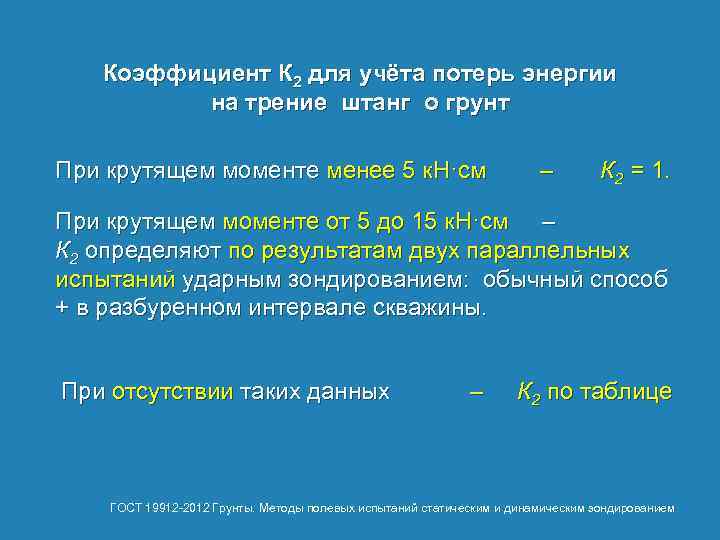

Коэффициент К 2 для учёта потерь энергии на трение штанг о грунт При крутящем Коэффициент К 2 для учёта потерь энергии на трение штанг о грунт При крутящем моменте менее 5 к. Н·см – К 2 = 1. При крутящем моменте от 5 до 15 к. Н·см – К 2 определяют по результатам двух параллельных испытаний ударным зондированием: обычный способ + в разбуренном интервале скважины. При отсутствии таких данных – К 2 по таблице ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

Коэффициент К 2 для учета потерь энергии на трение штанг (при их повороте) о Коэффициент К 2 для учета потерь энергии на трение штанг (при их повороте) о грунт

Результаты: – непрерывный по глубине ступенчатый график изменения значений pd; – осреднённый график и Результаты: – непрерывный по глубине ступенчатый график изменения значений pd; – осреднённый график и средневзвешенные показатели зондирования для каждого ИГЭ. Масштаб графиков динамического зондирования следует принимать: по вертикали: 1 см – 1 м глубины зондирования; по горизонтали: 1 см – 2 МПа (20 кгс/см 2) условного динамического сопротивления и 1 см – 100 ударов. ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

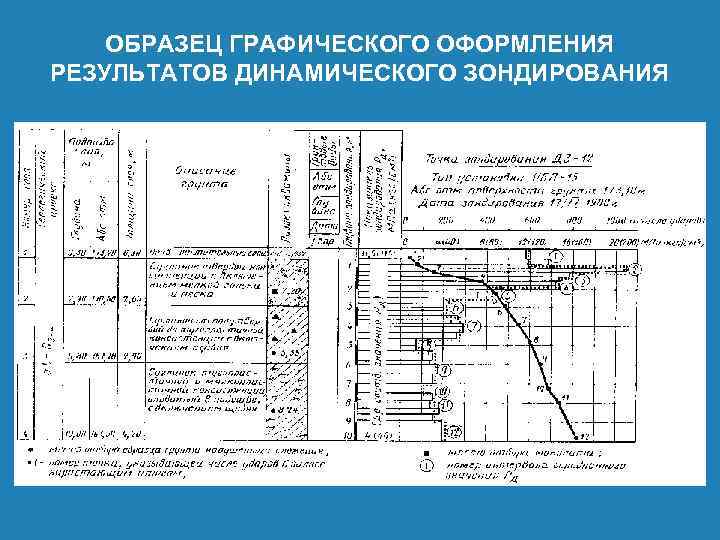

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ГОСТ 19912 2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

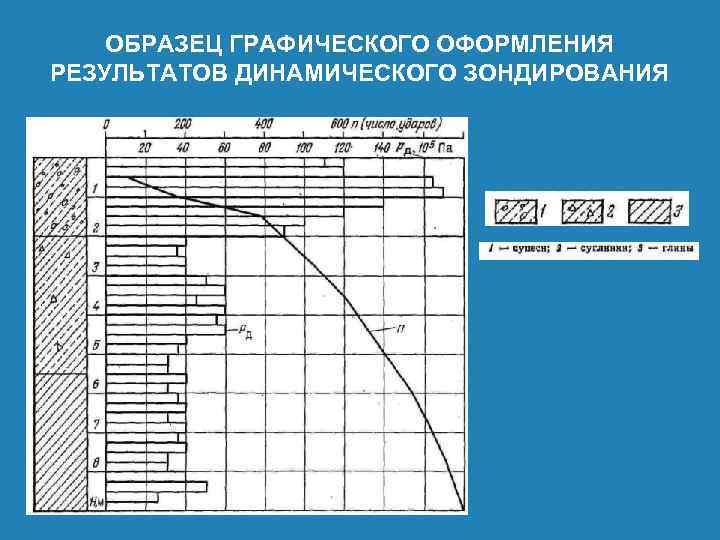

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ

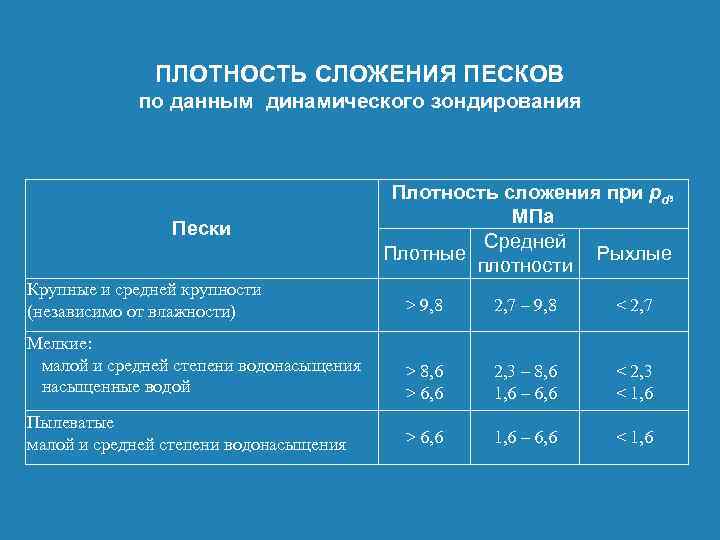

ПЛОТНОСТЬ СЛОЖЕНИЯ ПЕСКОВ по данным динамического зондирования Пески Плотность сложения при pd, МПа Средней ПЛОТНОСТЬ СЛОЖЕНИЯ ПЕСКОВ по данным динамического зондирования Пески Плотность сложения при pd, МПа Средней Плотные Рыхлые плотности Крупные и средней крупности (независимо от влажности) > 9, 8 2, 7 – 9, 8 < 2, 7 Мелкие: малой и средней степени водонасыщения насыщенные водой > 8, 6 > 6, 6 2, 3 – 8, 6 1, 6 – 6, 6 < 2, 3 < 1, 6 Пылеватые малой и средней степени водонасыщения > 6, 6 1, 6 – 6, 6 < 1, 6

НОРМАТИВНЫЕ ЗНАЧЕНИЯ МОДУЛЯ ДЕФОРМАЦИИ И УГЛА ВНУТРЕННЕГО ТРЕНИЯ ПЕСКОВ по данным динамического зондирования Пески НОРМАТИВНЫЕ ЗНАЧЕНИЯ МОДУЛЯ ДЕФОРМАЦИИ И УГЛА ВНУТРЕННЕГО ТРЕНИЯ ПЕСКОВ по данным динамического зондирования Пески Все генетические типы (кроме аллювиальных и флювиогляциальных) Крупные и средней крупности (независимо от влажности) Мелкие (независимо от влажности) Пылеватые (влажные и маловлажные) Аллювиальные и флювиогляциальные Характеристики свойств грунтов Е, МПа и φ, градусов при рd, МПа 2 4 6 8 10 12 14 16 18 20 Е, МПа φ, град. 21 31 31 34 39 36 45 38 51 39 55 40 59 41 62 42 64 43 66 43 Е, МПа φ, град. Е, МПа 15 29 10 27 15 23 32 18 29 24 30 33 23 31 32 34 35 27 32 41 39 36 30 33 49 42 37 33 34 57 45 38 36 35 65 48 39 38 36 73 51 40 40 37 81 53 41 42 37 89

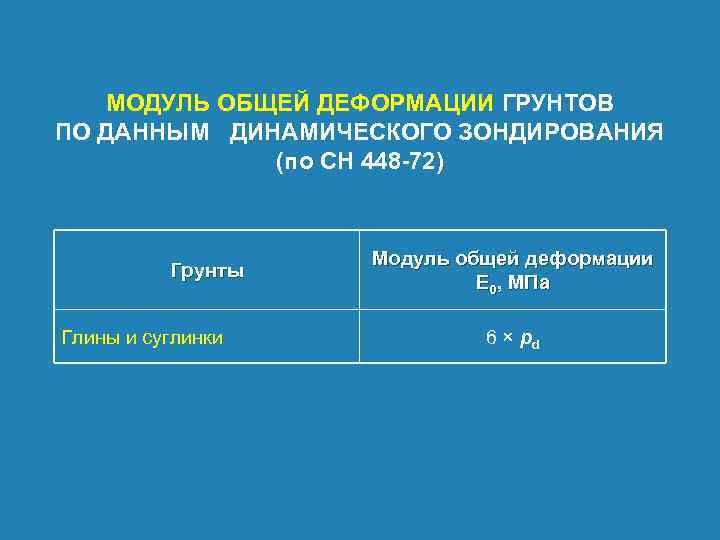

МОДУЛЬ ОБЩЕЙ ДЕФОРМАЦИИ ГРУНТОВ ПО ДАННЫМ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ (по СН 448 -72) Грунты Глины МОДУЛЬ ОБЩЕЙ ДЕФОРМАЦИИ ГРУНТОВ ПО ДАННЫМ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ (по СН 448 -72) Грунты Глины и суглинки Модуль общей деформации Е 0, МПа 6 × pd

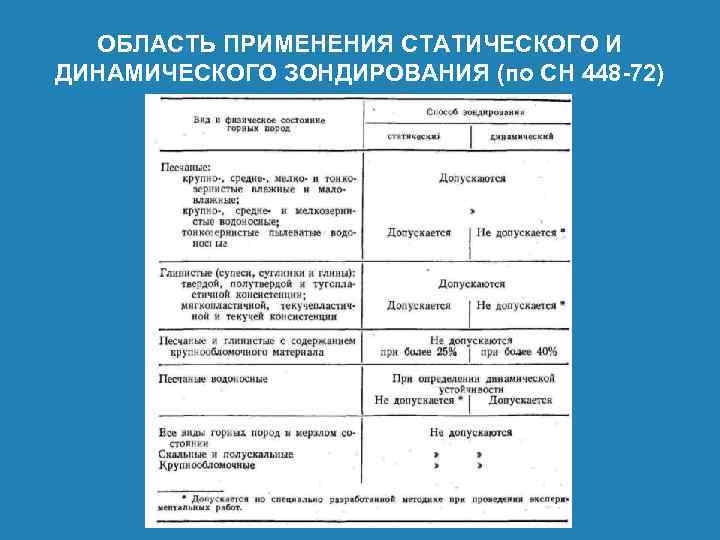

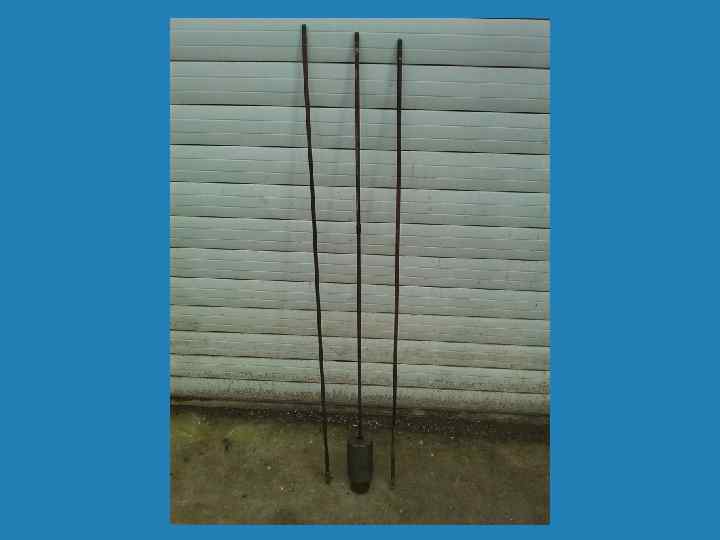

ОБЛАСТЬ ПРИМЕНЕНИЯ СТАТИЧЕСКОГО И ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ (по СН 448 -72) ОБЛАСТЬ ПРИМЕНЕНИЯ СТАТИЧЕСКОГО И ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ (по СН 448 -72)

ПЕНЕТРАЦИОННО-КАРОТАЖНЫЕ МЕТОДЫ ПЕНЕТРАЦИОННО-КАРОТАЖНЫЕ МЕТОДЫ

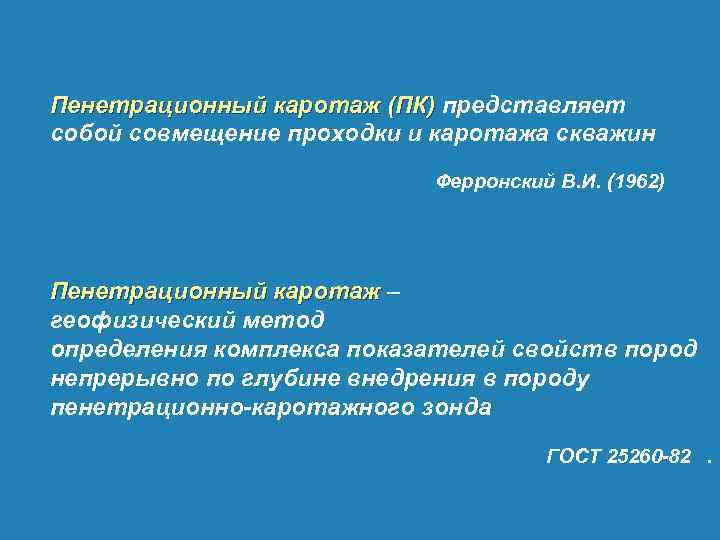

Пенетрационный каротаж (ПК) представляет собой совмещение проходки и каротажа скважин Ферронский В. И. (1962) Пенетрационный каротаж (ПК) представляет собой совмещение проходки и каротажа скважин Ферронский В. И. (1962) Пенетрационный каротаж – геофизический метод определения комплекса показателей свойств пород непрерывно по глубине внедрения в породу пенетрационно-каротажного зонда ГОСТ 25260 -82.

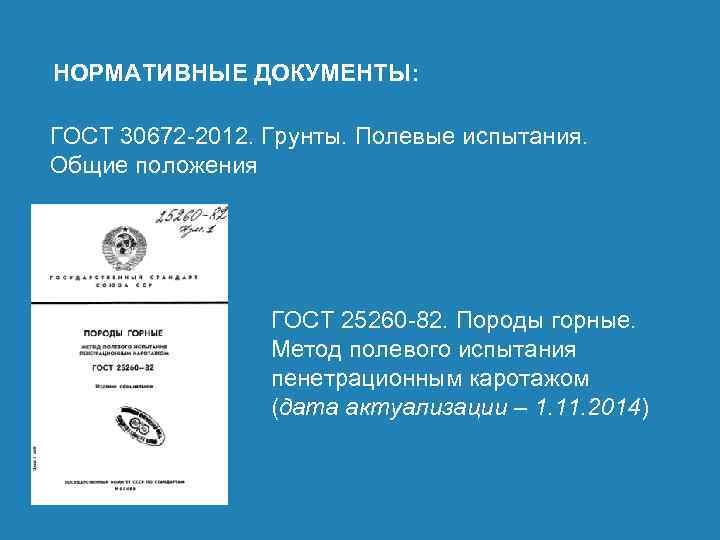

НОРМАТИВНЫЕ ДОКУМЕНТЫ: ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения ГОСТ 25260 82. Породы НОРМАТИВНЫЕ ДОКУМЕНТЫ: ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения ГОСТ 25260 82. Породы горные. Метод полевого испытания пенетрационным каротажом (дата актуализации – 1. 11. 2014)

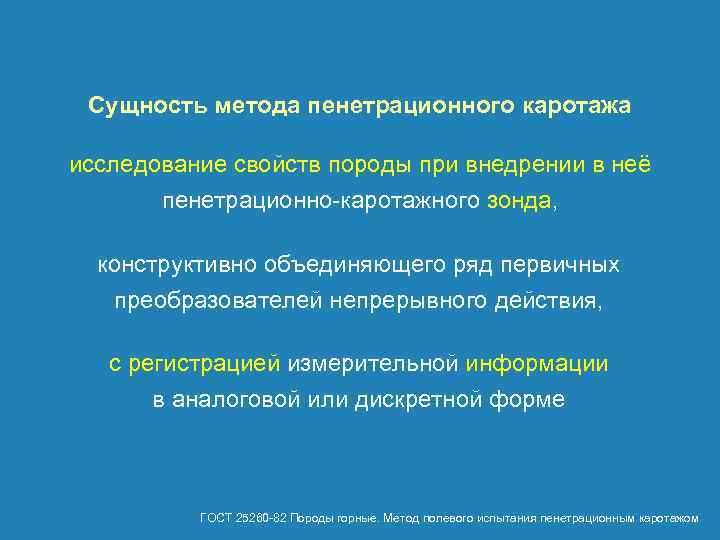

Сущность метода пенетрационного каротажа исследование свойств породы при внедрении в неё пенетрационно каротажного зонда, Сущность метода пенетрационного каротажа исследование свойств породы при внедрении в неё пенетрационно каротажного зонда, конструктивно объединяющего ряд первичных преобразователей непрерывного действия, с регистрацией измерительной информации в аналоговой или дискретной форме ГОСТ 25260 82 Породы горные. Метод полевого испытания пенетрационным каротажом

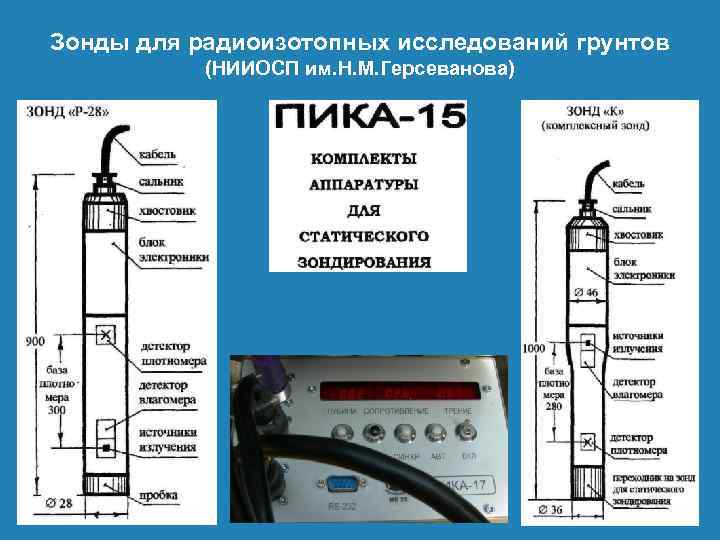

Зонды для радиоизотопных исследований грунтов (НИИОСП им. Н. М. Герсеванова) Зонды для радиоизотопных исследований грунтов (НИИОСП им. Н. М. Герсеванова)

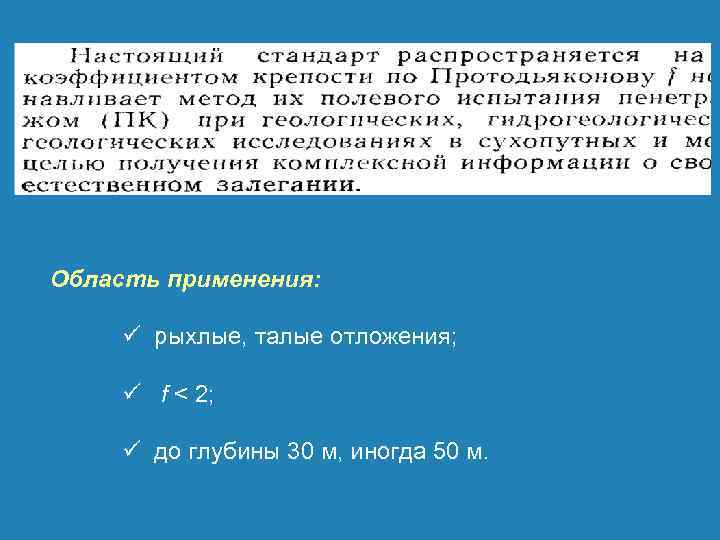

Область применения: ü рыхлые, талые отложения; ü f < 2; ü до глубины 30 Область применения: ü рыхлые, талые отложения; ü f < 2; ü до глубины 30 м, иногда 50 м.

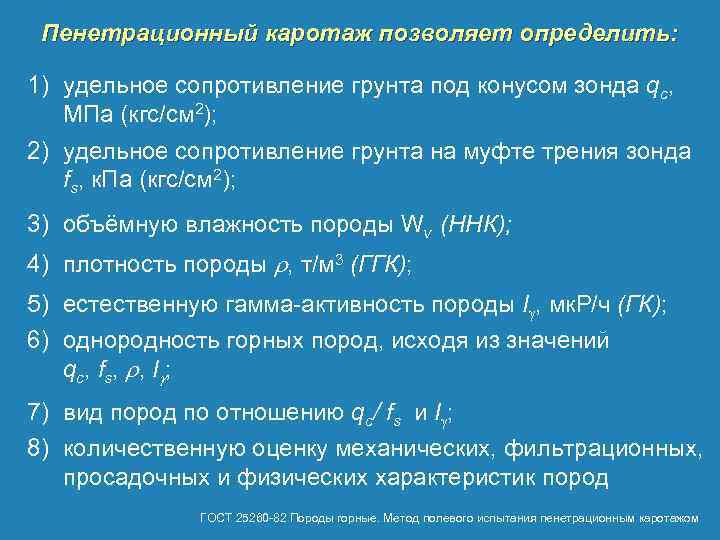

Пенетрационный каротаж позволяет определить: 1) удельное сопротивление грунта под конусом зонда qс, МПа (кгс/см Пенетрационный каротаж позволяет определить: 1) удельное сопротивление грунта под конусом зонда qс, МПа (кгс/см 2); 2) удельное сопротивление грунта на муфте трения зонда fs, к. Па (кгс/см 2); 3) объёмную влажность породы Wv (ННК); 4) плотность породы r, т/м 3 (ГГК); 5) естественную гамма активность породы Ig, мк. Р/ч (ГК); 6) однородность горных пород, исходя из значений qc, fs, r, Ig; 7) вид пород по отношению qс/ fs и Ig; 8) количественную оценку механических, фильтрационных, просадочных и физических характеристик пород ГОСТ 25260 82 Породы горные. Метод полевого испытания пенетрационным каротажом

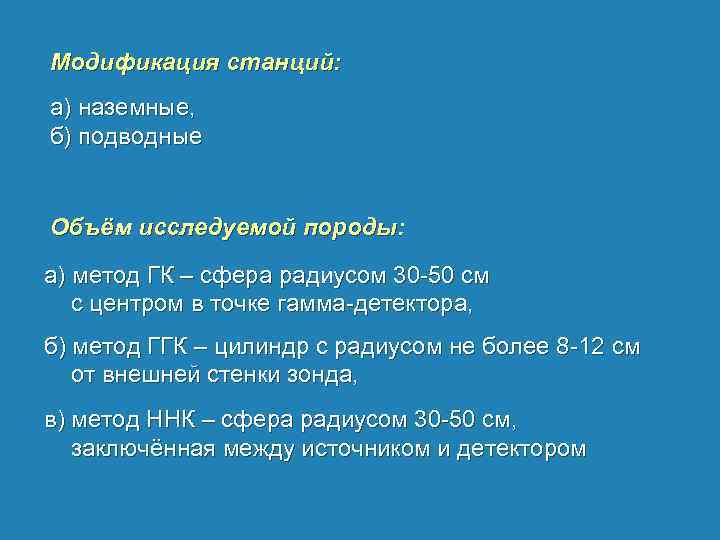

Модификация станций: а) наземные, б) подводные Объём исследуемой породы: а) метод ГК – сфера Модификация станций: а) наземные, б) подводные Объём исследуемой породы: а) метод ГК – сфера радиусом 30 50 см с центром в точке гамма детектора, б) метод ГГК – цилиндр с радиусом не более 8 12 см от внешней стенки зонда, в) метод ННК – сфера радиусом 30 50 см, заключённая между источником и детектором

Пенетрационно-каротажная станция СПК-Т Пенетрационно-каротажная станция СПК-Т

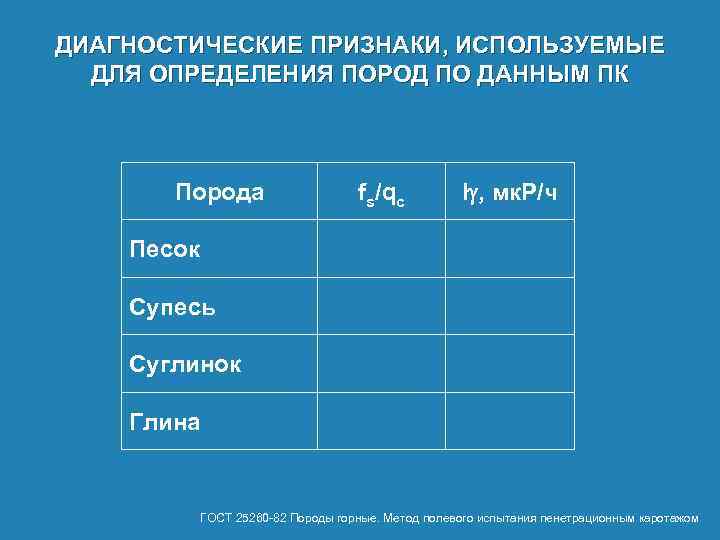

ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс I , мк. ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс I , мк. Р/ч Песок Супесь Суглинок Глина ГОСТ 25260 82 Породы горные. Метод полевого испытания пенетрационным каротажом

ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс Песок 0, 008 ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс Песок 0, 008 -0, 021 Супесь 0, 021 -0, 035 Суглинок 0, 035 -0, 045 Глина I , мк. Р/ч 0, 045 -0, 20 ГОСТ 25260 82 Породы горные. Метод полевого испытания пенетрационным каротажом

ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс I , мк. ДИАГНОСТИЧЕСКИЕ ПРИЗНАКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОПРЕДЕЛЕНИЯ ПОРОД ПО ДАННЫМ ПК Порода fs/qс I , мк. Р/ч Песок 0, 008 -0, 021 <4, 5 Супесь 0, 021 -0, 035 4, 5 -7, 5 Суглинок 0, 035 -0, 045 7, 0 -11, 0 Глина 0, 045 -0, 20 >11, 0 ГОСТ 25260 82 Породы горные. Метод полевого испытания пенетрационным каротажом

ОПРЕДЕЛЕНИЕ МОДУЛЯ ДЕФОРМАЦИИ ПО ДАННЫМ ПК Порода Песок 3 Супесь 3, 6 Суглинок 5, ОПРЕДЕЛЕНИЕ МОДУЛЯ ДЕФОРМАЦИИ ПО ДАННЫМ ПК Порода Песок 3 Супесь 3, 6 Суглинок 5, 5 Глина Ил 7 1, 9 -2, 6 Е = q с,

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ФИЛЬТРАЦИИ ПО ДАННЫМ ПК q с / fs Кф, м/с < 25 ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ФИЛЬТРАЦИИ ПО ДАННЫМ ПК q с / fs Кф, м/с < 25 < 0, 001 25 - 46 0, 001 – 0, 1 46 - 67 0, 1 - 5 > 67 5 - 50

ПОЛЕВЫЕ МЕТОДЫ ИЗУЧЕНИЯ ТРЕЩИНОВАТОСТИ ПОЛЕВЫЕ МЕТОДЫ ИЗУЧЕНИЯ ТРЕЩИНОВАТОСТИ

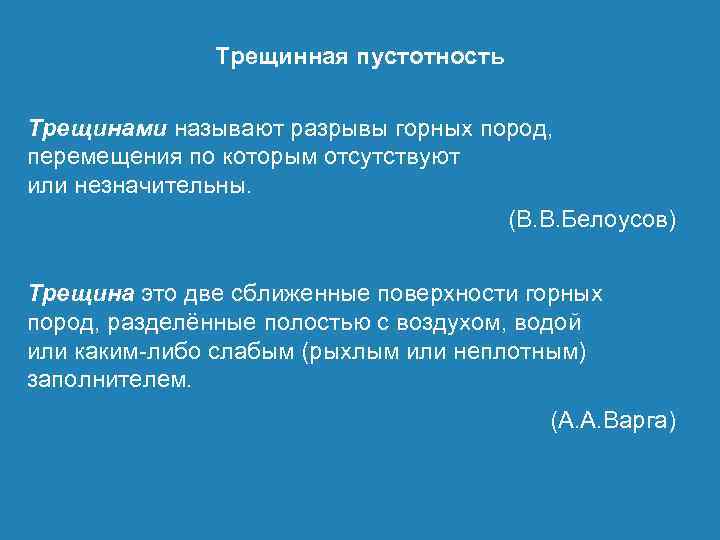

Трещинная пустотность Трещинами называют разрывы горных пород, перемещения по которым отсутствуют или незначительны. (В. Трещинная пустотность Трещинами называют разрывы горных пород, перемещения по которым отсутствуют или незначительны. (В. В. Белоусов) Трещина это две сближенные поверхности горных пород, разделённые полостью с воздухом, водой или каким либо слабым (рыхлым или неплотным) заполнителем. (А. А. Варга)

Система трещин - трещины одного или близкого направлений, образующие на круговых диаграммах закономерные сгущения Система трещин - трещины одного или близкого направлений, образующие на круговых диаграммах закономерные сгущения Диаграммы трещиноватости (точечная и равноплощадная)

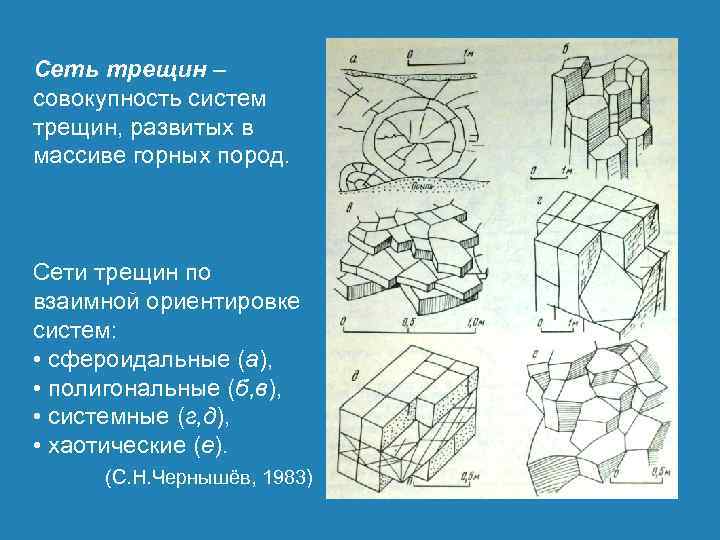

Сеть трещин – совокупность систем трещин, развитых в массиве горных пород. Сети трещин по Сеть трещин – совокупность систем трещин, развитых в массиве горных пород. Сети трещин по взаимной ориентировке систем: • сфероидальные (а), • полигональные (б, в), • системные (г, д), • хаотические (е). (С. Н. Чернышёв, 1983)

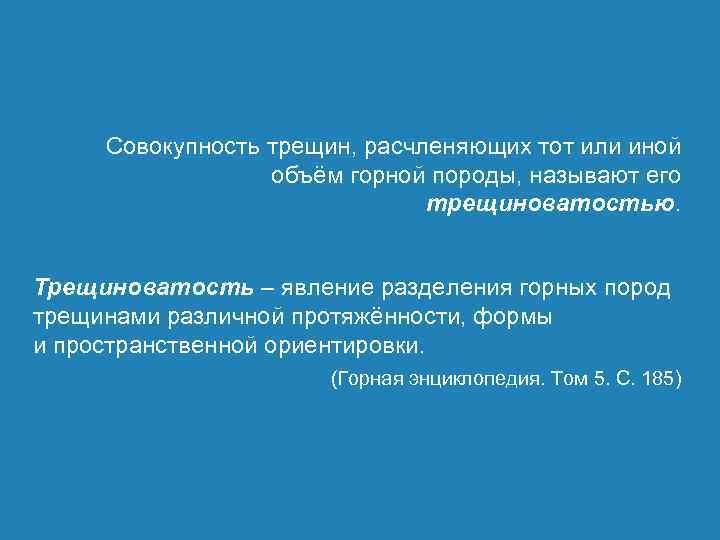

Совокупность трещин, расчленяющих тот или иной объём горной породы, называют его трещиноватостью. Трещиноватость – Совокупность трещин, расчленяющих тот или иной объём горной породы, называют его трещиноватостью. Трещиноватость – явление разделения горных пород трещинами различной протяжённости, формы и пространственной ориентировки. (Горная энциклопедия. Том 5. С. 185)

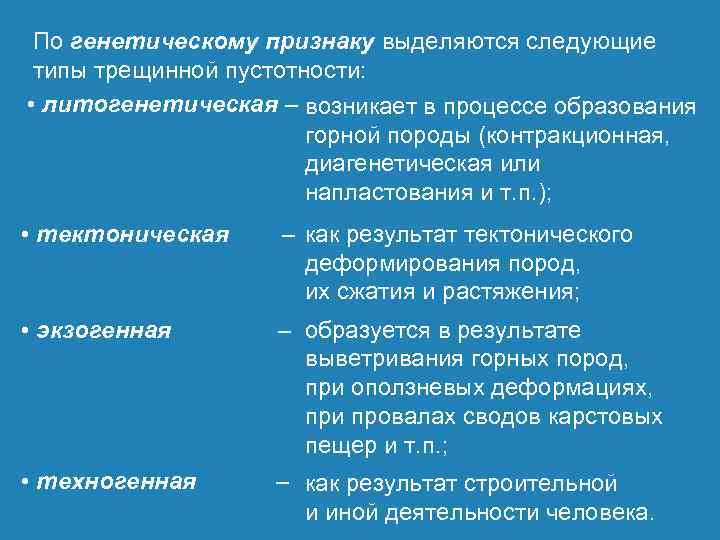

По генетическому признаку выделяются следующие типы трещинной пустотности: • литогенетическая – возникает в процессе По генетическому признаку выделяются следующие типы трещинной пустотности: • литогенетическая – возникает в процессе образования горной породы (контракционная, диагенетическая или напластования и т. п. ); • тектоническая – как результат тектонического деформирования пород, их сжатия и растяжения; • экзогенная – образуется в результате выветривания горных пород, при оползневых деформациях, при провалах сводов карстовых пещер и т. п. ; • техногенная – как результат строительной и иной деятельности человека.

ПОКАЗАТЕЛИ НАРУШЕННОСТИ ГОРНЫХ ПОРОД: прямые модуль трещиноватости МТ трещинная пустотность Кт = (Sтр / ПОКАЗАТЕЛИ НАРУШЕННОСТИ ГОРНЫХ ПОРОД: прямые модуль трещиноватости МТ трещинная пустотность Кт = (Sтр / S)*100% блочность абл

ПОКАЗАТЕЛИ НАРУШЕННОСТИ ГОРНЫХ ПОРОД: косвенные выход керна показатель качества трещинная пустотность ВК = RQD ПОКАЗАТЕЛИ НАРУШЕННОСТИ ГОРНЫХ ПОРОД: косвенные выход керна показатель качества трещинная пустотность ВК = RQD = Кт. п. =

ПОЛЕВАЯ ОЦЕНКА ХАРАКТЕРА И СТЕПЕНИ НАРУШЕННОСТИ МАССИВОВ • число, генетический тип и морфология систем ПОЛЕВАЯ ОЦЕНКА ХАРАКТЕРА И СТЕПЕНИ НАРУШЕННОСТИ МАССИВОВ • число, генетический тип и морфология систем трещин; • частота, ориентировка в пространстве, протяженность, прерывистость, величина раскрытия трещин; • степень совершенства сетей трещин; • наличие и состав заполнителя; • наличие поверхностей с малой величиной связности (глинистый заполнитель, зеркала скольжения и т. д. ).

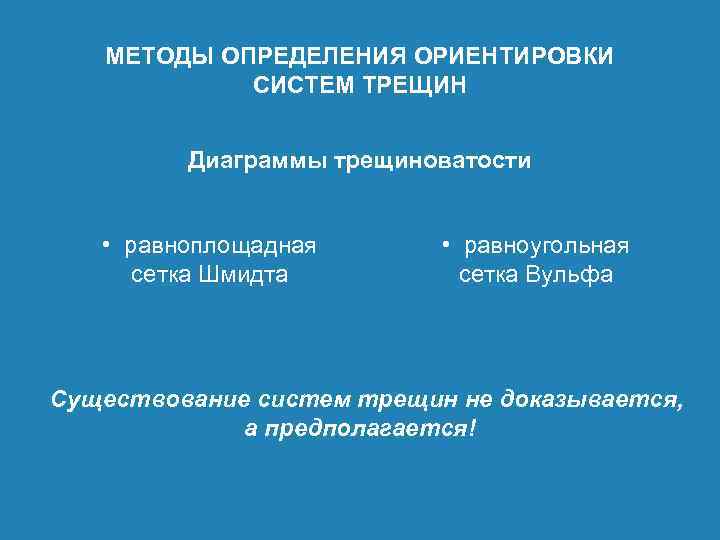

МЕТОДЫ ОПРЕДЕЛЕНИЯ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН Диаграммы трещиноватости • равноплощадная сетка Шмидта • равноугольная сетка МЕТОДЫ ОПРЕДЕЛЕНИЯ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН Диаграммы трещиноватости • равноплощадная сетка Шмидта • равноугольная сетка Вульфа Существование систем трещин не доказывается, а предполагается!

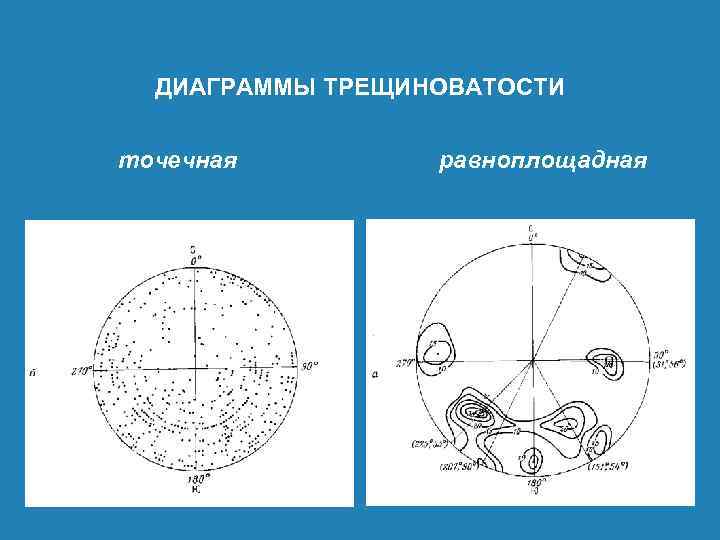

ДИАГРАММЫ ТРЕЩИНОВАТОСТИ точечная равноплощадная ДИАГРАММЫ ТРЕЩИНОВАТОСТИ точечная равноплощадная

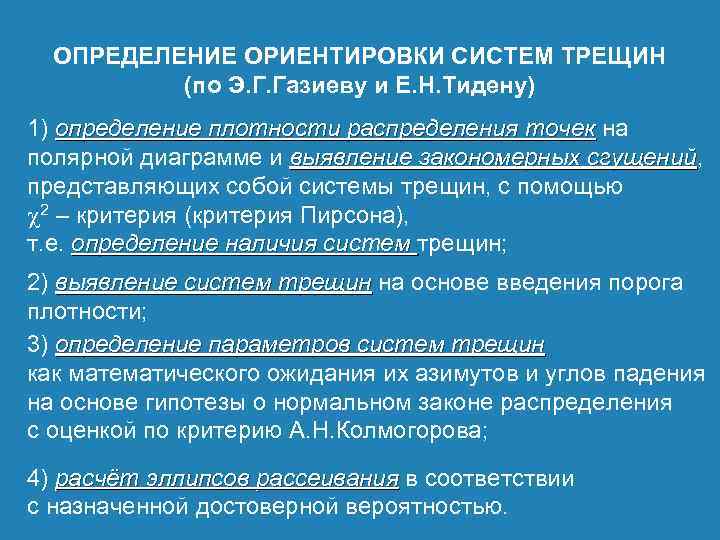

ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) 1) определение ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) 1) определение плотности распределения точек на полярной диаграмме и выявление закономерных сгущений, сгущений представляющих собой системы трещин, с помощью 2 – критерия (критерия Пирсона), т. е. определение наличия систем трещин; 2) выявление систем трещин на основе введения порога плотности; 3) определение параметров систем трещин как математического ожидания их азимутов и углов падения на основе гипотезы о нормальном законе распределения с оценкой по критерию А. Н. Колмогорова; 4) расчёт эллипсов рассеивания в соответствии с назначенной достоверной вероятностью.

ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) точечная статистическая ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) точечная статистическая

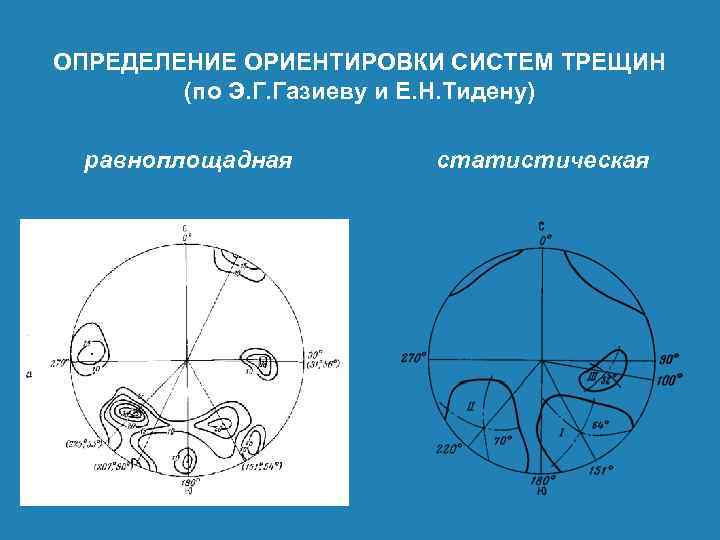

ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) равноплощадная статистическая ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВКИ СИСТЕМ ТРЕЩИН (по Э. Г. Газиеву и Е. Н. Тидену) равноплощадная статистическая

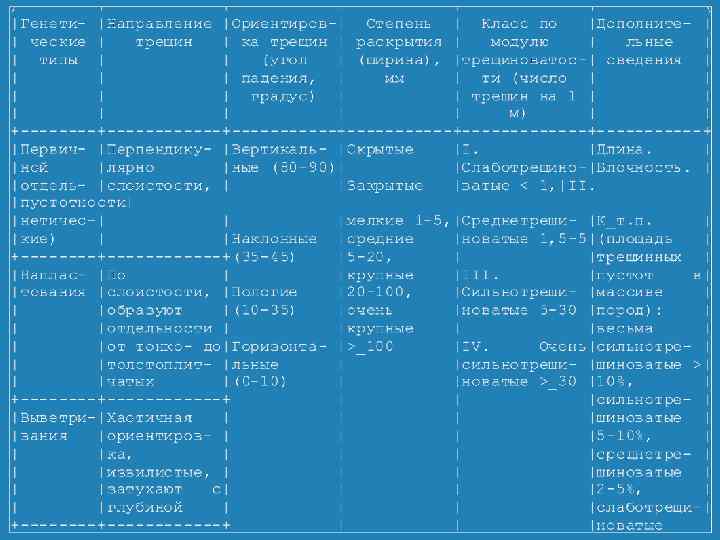

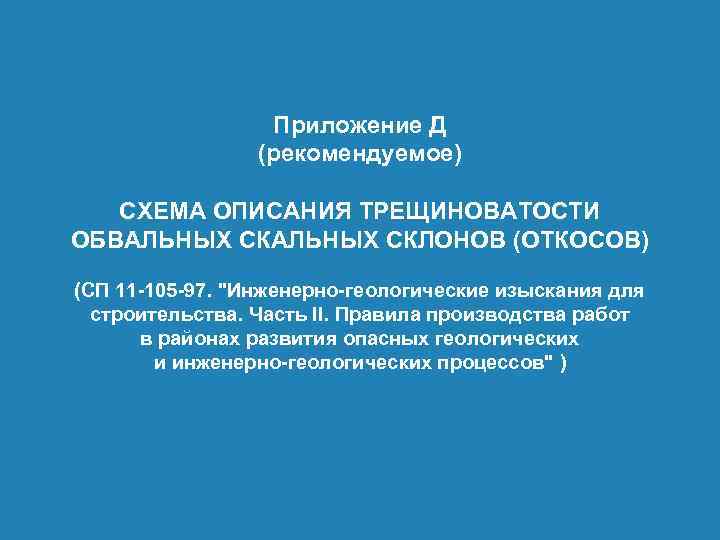

Приложение Д (рекомендуемое) СХЕМА ОПИСАНИЯ ТРЕЩИНОВАТОСТИ ОБВАЛЬНЫХ СКЛОНОВ (ОТКОСОВ) (СП 11 -105 -97. Приложение Д (рекомендуемое) СХЕМА ОПИСАНИЯ ТРЕЩИНОВАТОСТИ ОБВАЛЬНЫХ СКЛОНОВ (ОТКОСОВ) (СП 11 -105 -97. "Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов" )

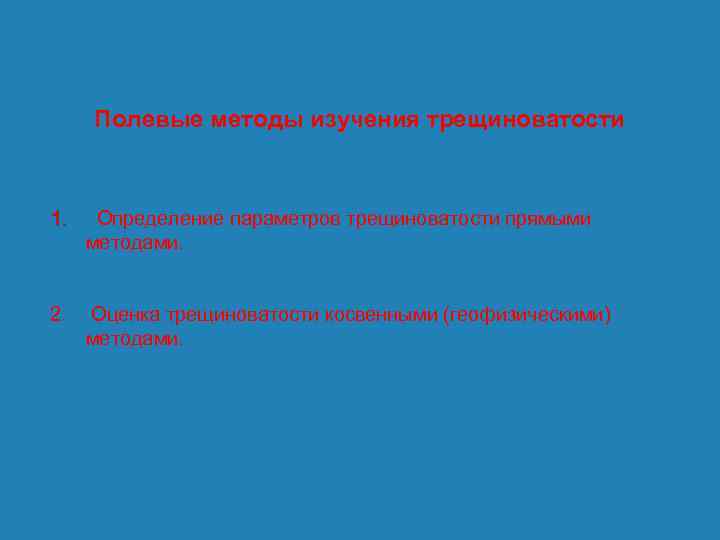

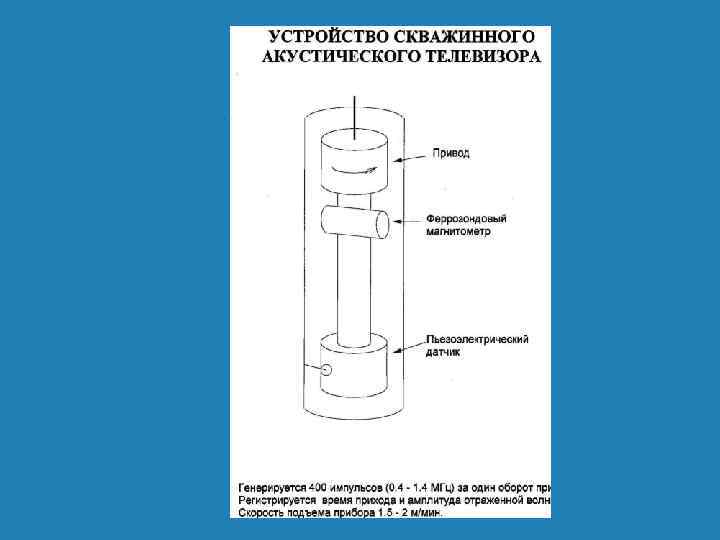

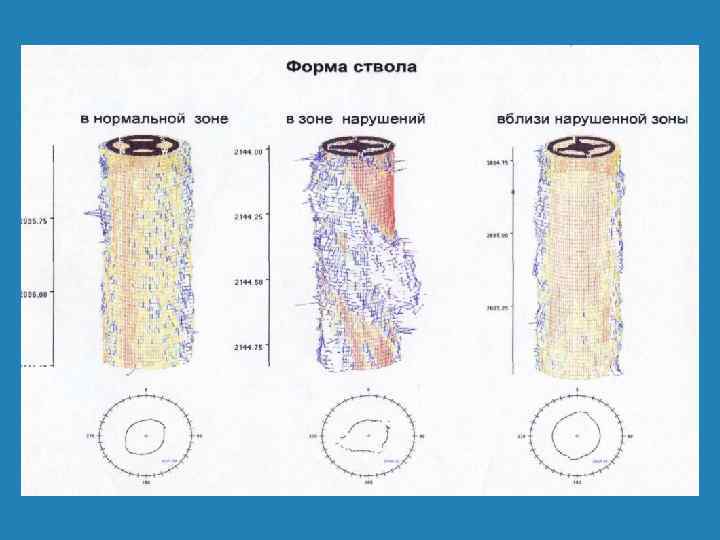

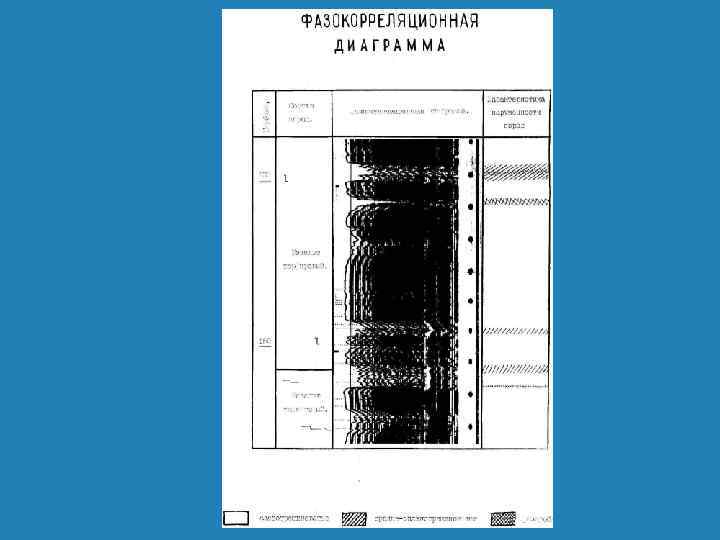

Полевые методы изучения трещиноватости 1. Определение параметров трещиноватости прямыми методами. 2. Оценка трещиноватости косвенными Полевые методы изучения трещиноватости 1. Определение параметров трещиноватости прямыми методами. 2. Оценка трещиноватости косвенными (геофизическими) методами.

ГИДРОГЕОЛОГИЧЕСКИЕ РАБОТЫ при инженерно-геологической разведке ГИДРОГЕОЛОГИЧЕСКИЕ РАБОТЫ при инженерно-геологической разведке

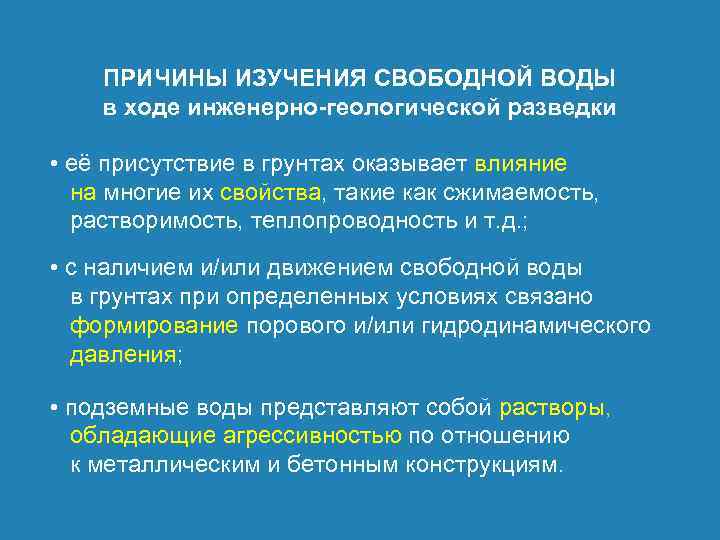

ПРИЧИНЫ ИЗУЧЕНИЯ СВОБОДНОЙ ВОДЫ в ходе инженерно-геологической разведки • её присутствие в грунтах оказывает ПРИЧИНЫ ИЗУЧЕНИЯ СВОБОДНОЙ ВОДЫ в ходе инженерно-геологической разведки • её присутствие в грунтах оказывает влияние на многие их свойства, такие как сжимаемость, растворимость, теплопроводность и т. д. ; • с наличием и/или движением свободной воды в грунтах при определенных условиях связано формирование порового и/или гидродинамического давления; • подземные воды представляют собой растворы, обладающие агрессивностью по отношению к металлическим и бетонным конструкциям.

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 1) Замеры уровней воды в скважинах – Виды гидрогеологических работ в ходе инженерно-геологической разведки: 1) Замеры уровней воды в скважинах – глубина появления и установившейся уровень (определение пьезометрических напоров): глубина до 20 м – мерная линейка и хлопушка; более 20 м – электрические измерители (поплавочный и цифровой лимнографы/лимниграфы)

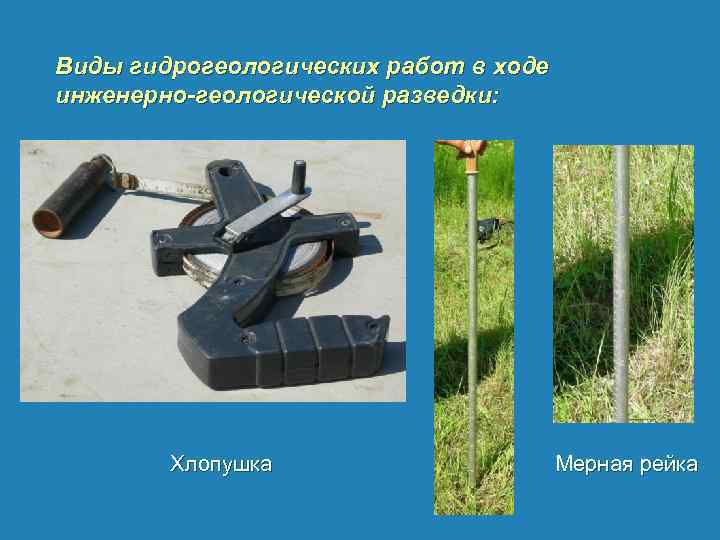

Виды гидрогеологических работ в ходе инженерно-геологической разведки: Хлопушка Мерная рейка Виды гидрогеологических работ в ходе инженерно-геологической разведки: Хлопушка Мерная рейка

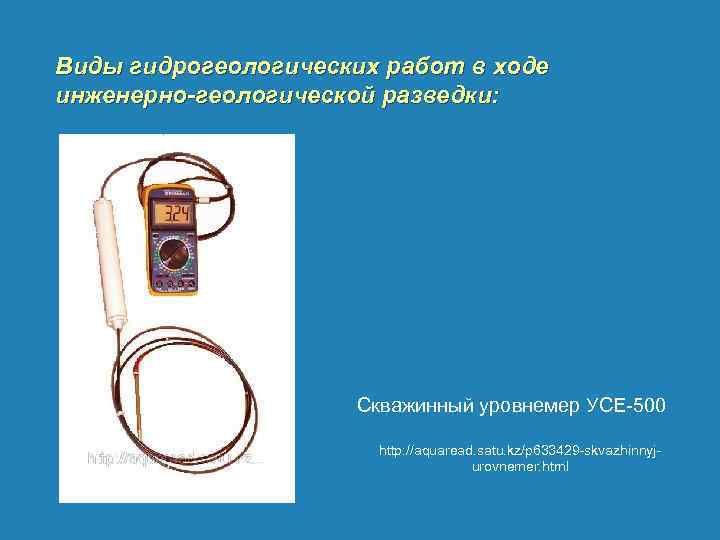

Виды гидрогеологических работ в ходе инженерно-геологической разведки: Скважинный уровнемер УСЕ 500 http: //aquaread. satu. Виды гидрогеологических работ в ходе инженерно-геологической разведки: Скважинный уровнемер УСЕ 500 http: //aquaread. satu. kz/p 633429 skvazhinnyj urovnemer. html

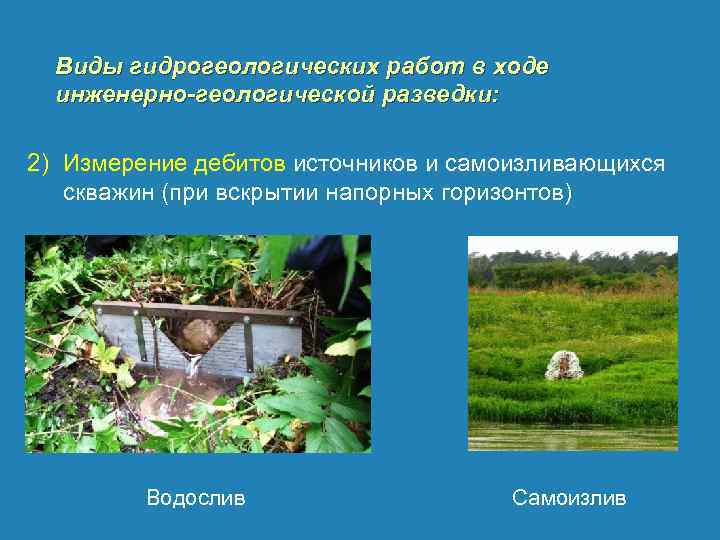

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 2) Измерение дебитов источников и самоизливающихся скважин Виды гидрогеологических работ в ходе инженерно-геологической разведки: 2) Измерение дебитов источников и самоизливающихся скважин (при вскрытии напорных горизонтов) Водослив Самоизлив

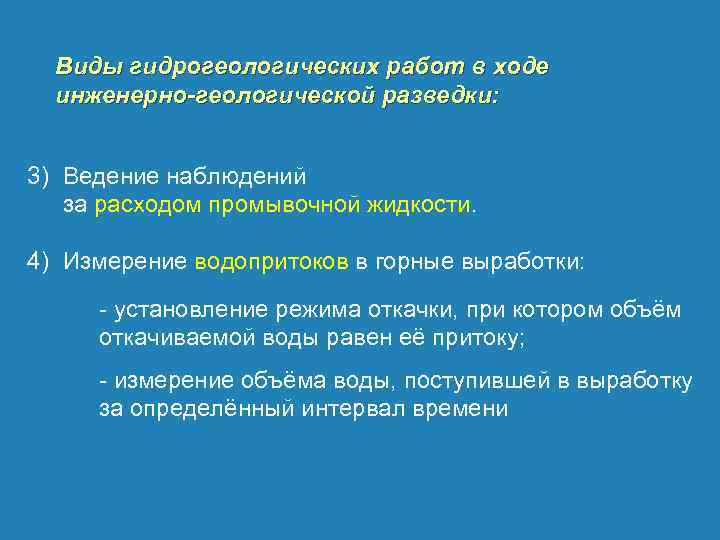

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 3) Ведение наблюдений за расходом промывочной жидкости. Виды гидрогеологических работ в ходе инженерно-геологической разведки: 3) Ведение наблюдений за расходом промывочной жидкости. 4) Измерение водопритоков в горные выработки: установление режима откачки, при котором объём откачиваемой воды равен её притоку; измерение объёма воды, поступившей в выработку за определённый интервал времени

13 марта 2014 г. ГИДРОГЕОЛОГИЧЕСКИЕ РАБОТЫ при инженерно-геологической разведке 13 марта 2014 г. ГИДРОГЕОЛОГИЧЕСКИЕ РАБОТЫ при инженерно-геологической разведке

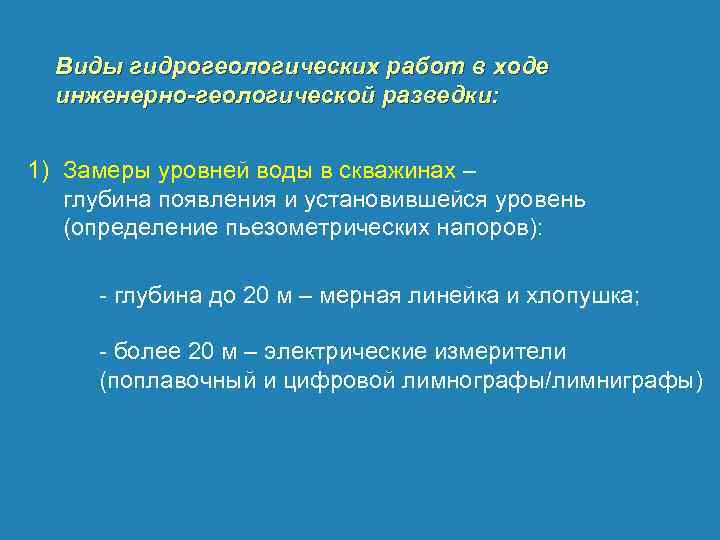

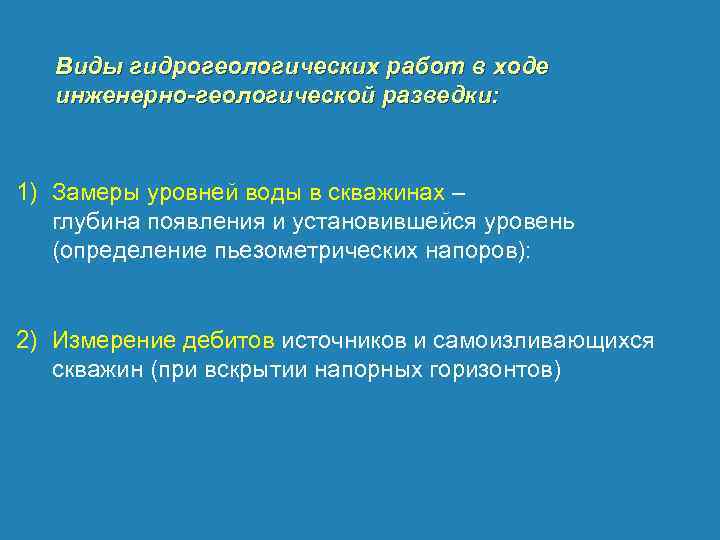

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 1) Замеры уровней воды в скважинах – Виды гидрогеологических работ в ходе инженерно-геологической разведки: 1) Замеры уровней воды в скважинах – глубина появления и установившейся уровень (определение пьезометрических напоров): 2) Измерение дебитов источников и самоизливающихся скважин (при вскрытии напорных горизонтов)

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 3) Ведение наблюдений за расходом промывочной жидкости. Виды гидрогеологических работ в ходе инженерно-геологической разведки: 3) Ведение наблюдений за расходом промывочной жидкости. 4) Измерение водопритоков в горные выработки: установление режима откачки, при котором объём откачиваемой воды равен её притоку; измерение объёма воды, поступившей в выработку за определённый интервал времени

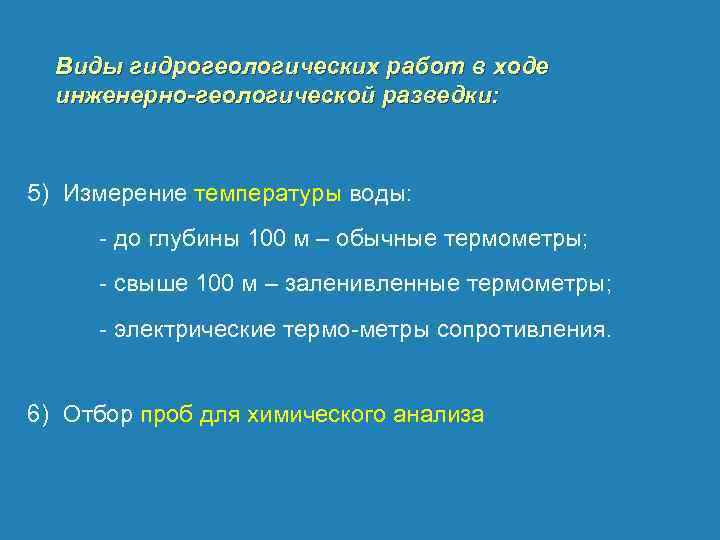

Виды гидрогеологических работ в ходе инженерно-геологической разведки: 5) Измерение температуры воды: до глубины 100 Виды гидрогеологических работ в ходе инженерно-геологической разведки: 5) Измерение температуры воды: до глубины 100 м – обычные термометры; свыше 100 м – заленивленные термометры; электрические термо метры сопротивления. 6) Отбор проб для химического анализа

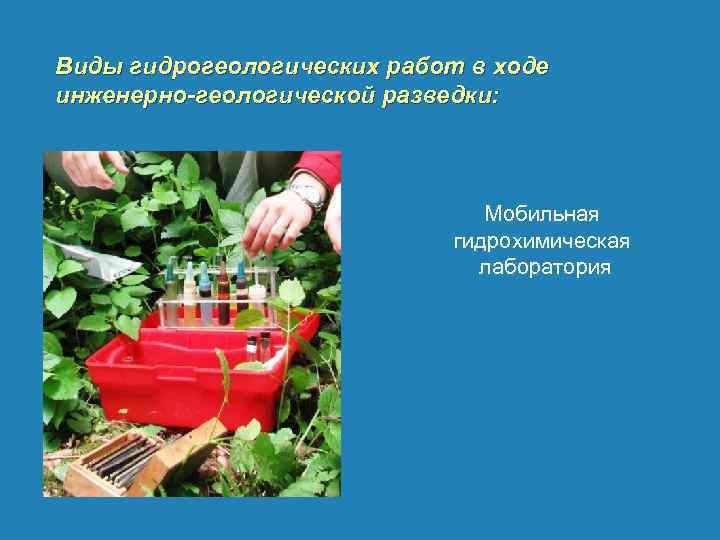

Виды гидрогеологических работ в ходе инженерно-геологической разведки: Мобильная гидрохимическая лаборатория Виды гидрогеологических работ в ходе инженерно-геологической разведки: Мобильная гидрохимическая лаборатория

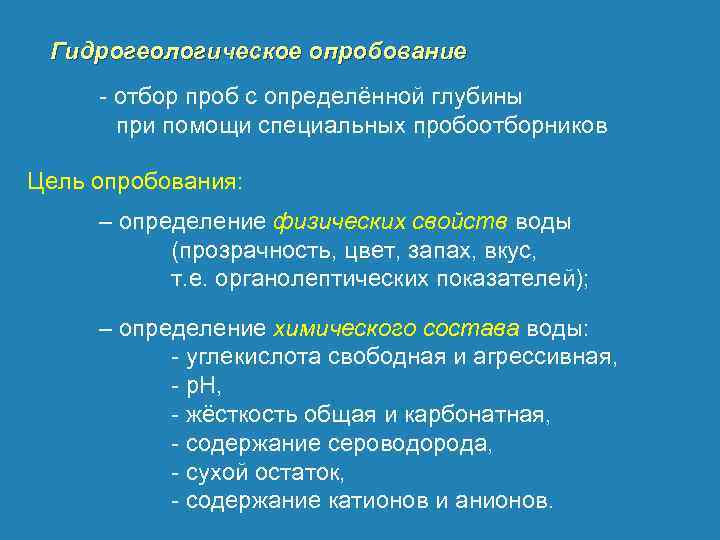

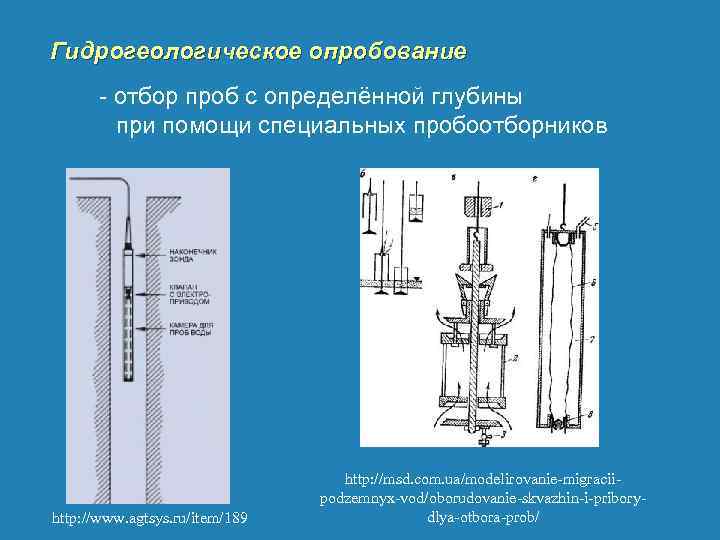

Гидрогеологическое опробование отбор проб с определённой глубины при помощи специальных пробоотборников http: //www. agtsys. Гидрогеологическое опробование отбор проб с определённой глубины при помощи специальных пробоотборников http: //www. agtsys. ru/item/189 http: //msd. com. ua/modelirovanie-migraciipodzemnyx-vod/oborudovanie-skvazhin-i-priborydlya-otbora-prob/

Гидрогеологическое опробование отбор проб с определённой глубины при помощи специальных пробоотборников Цель опробования: – Гидрогеологическое опробование отбор проб с определённой глубины при помощи специальных пробоотборников Цель опробования: – определение физических свойств воды (прозрачность, цвет, запах, вкус, т. е. органолептических показателей); – определение химического состава воды: углекислота свободная и агрессивная, р. Н, жёсткость общая и карбонатная, содержание сероводорода, сухой остаток, содержание катионов и анионов.

ОПЫТНЫЕ РАБОТЫ ОПЫТНЫЕ РАБОТЫ

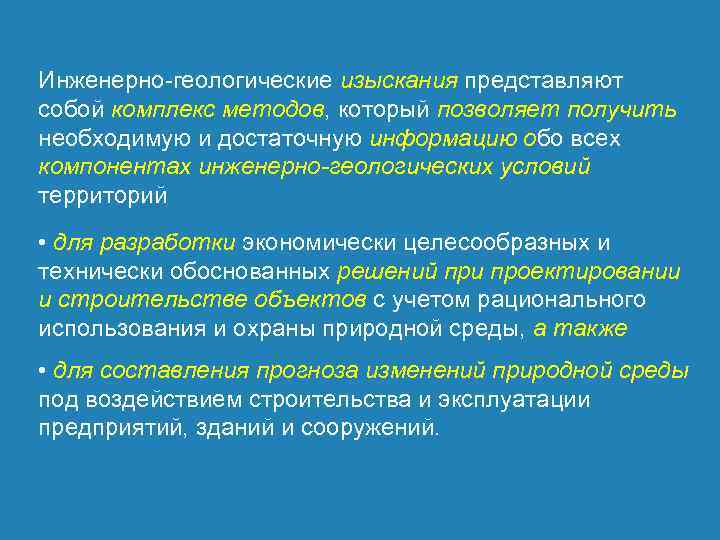

Инженерно геологические изыскания представляют собой комплекс методов, который позволяет получить необходимую и достаточную информацию Инженерно геологические изыскания представляют собой комплекс методов, который позволяет получить необходимую и достаточную информацию обо всех компонентах инженерно-геологических условий территорий • для разработки экономически целесообразных и технически обоснованных решений при проектировании и строительстве объектов с учетом рационального использования и охраны природной среды, а также • для составления прогноза изменений природной среды под воздействием строительства и эксплуатации предприятий, зданий и сооружений.

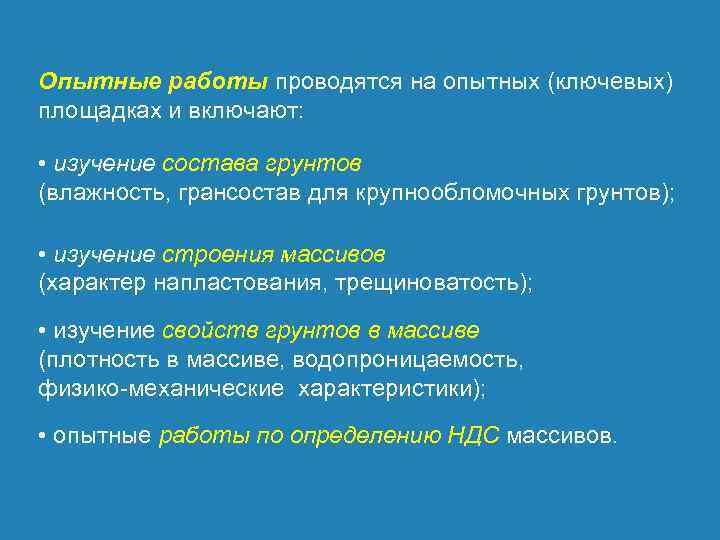

Опытные работы проводятся на опытных (ключевых) площадках и включают: • изучение состава грунтов (влажность, Опытные работы проводятся на опытных (ключевых) площадках и включают: • изучение состава грунтов (влажность, грансостав для крупнообломочных грунтов); • изучение строения массивов (характер напластования, трещиноватость); • изучение свойств грунтов в массиве (плотность в массиве, водопроницаемость, физико механические характеристики); • опытные работы по определению НДС массивов.

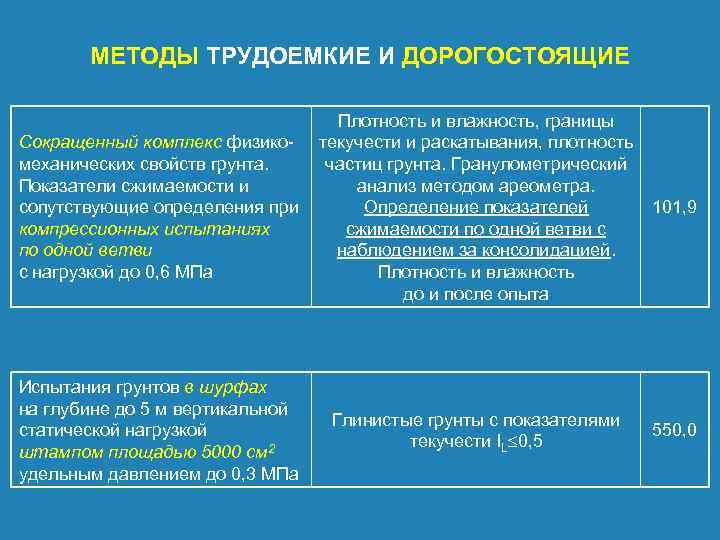

МЕТОДЫ ТРУДОЕМКИЕ И ДОРОГОСТОЯЩИЕ Сокращенный комплекс физико механических свойств грунта. Показатели сжимаемости и сопутствующие МЕТОДЫ ТРУДОЕМКИЕ И ДОРОГОСТОЯЩИЕ Сокращенный комплекс физико механических свойств грунта. Показатели сжимаемости и сопутствующие определения при компрессионных испытаниях по одной ветви с нагрузкой до 0, 6 МПа Плотность и влажность, границы текучести и раскатывания, плотность частиц грунта. Гранулометрический анализ методом ареометра. Определение показателей сжимаемости по одной ветви с наблюдением за консолидацией. Плотность и влажность до и после опыта 101, 9 Испытания грунтов в шурфах на глубине до 5 м вертикальной статической нагрузкой штампом площадью 5000 см 2 удельным давлением до 0, 3 МПа Глинистые грунты с показателями текучести IL 0, 5 550, 0

Использование полевых методов исследования грунтов объясняется: • существованием масштабного эффекта; • необходимостью проведения испытаний Использование полевых методов исследования грунтов объясняется: • существованием масштабного эффекта; • необходимостью проведения испытаний без нарушения естественного н. д. с. грунта и его сложения; • физической невозможностью отбора образцов (пески, илы, сапропели, торфа, крупнообломочные грунты, галечник с заполнителем); • возможностью определения некоторых характеристик состава и свойств грунтов только в массиве (трещиноватость, водопроницаемость и пр. ).

Основное назначение опытных работ – обоснование расчётных показателей состава и свойств грунтов. Все опытные Основное назначение опытных работ – обоснование расчётных показателей состава и свойств грунтов. Все опытные работы проводятся по определенным нормам. На все виды опытных работ, применяемых при изысканиях, имеются ГОСТы.

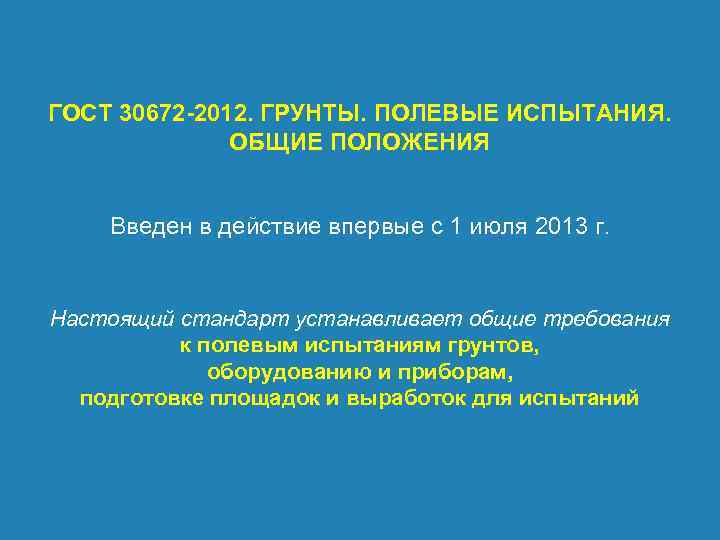

ГОСТ 30672 -2012. ГРУНТЫ. ПОЛЕВЫЕ ИСПЫТАНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ Введен в действие впервые с 1 ГОСТ 30672 -2012. ГРУНТЫ. ПОЛЕВЫЕ ИСПЫТАНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ Введен в действие впервые с 1 июля 2013 г. Настоящий стандарт устанавливает общие требования к полевым испытаниям грунтов, оборудованию и приборам, подготовке площадок и выработок для испытаний

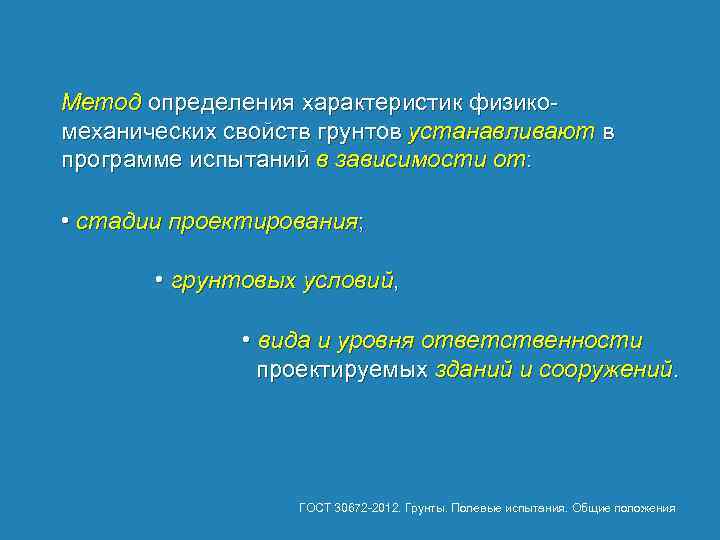

Метод определения характеристик физико механических свойств грунтов устанавливают в программе испытаний в зависимости от: Метод определения характеристик физико механических свойств грунтов устанавливают в программе испытаний в зависимости от: • стадии проектирования; • грунтовых условий, • вида и уровня ответственности проектируемых зданий и сооружений. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

Площадка, выбранная для проведения испытаний грунтов или заложения горной выработки, должна быть спланирована и Площадка, выбранная для проведения испытаний грунтов или заложения горной выработки, должна быть спланирована и оконтурена водоотводной канавой. Размеры площадки устанавливают из условий размещения выработки и установки для испытаний грунта. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

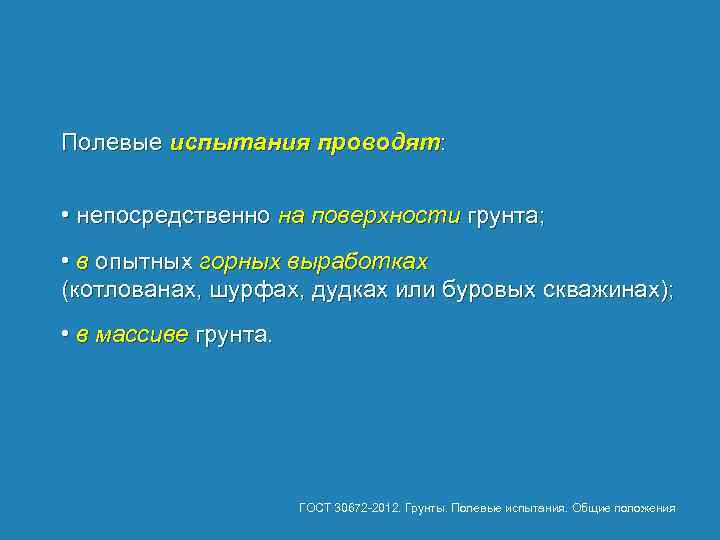

Полевые испытания проводят: • непосредственно на поверхности грунта; • в опытных горных выработках (котлованах, Полевые испытания проводят: • непосредственно на поверхности грунта; • в опытных горных выработках (котлованах, шурфах, дудках или буровых скважинах); • в массиве грунта. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

Полевые испытания проводят непосредственно на поверхности грунта: ГОСТ 30672 2012. Грунты. Полевые испытания. Общие Полевые испытания проводят непосредственно на поверхности грунта: ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

Полевые испытания проводят в опытных горных выработках (котлованах, шурфах, дудках или буровых скважинах): ГОСТ Полевые испытания проводят в опытных горных выработках (котлованах, шурфах, дудках или буровых скважинах): ГОСТ 20276 99. Грунты. Полевые испытания. Общие положения ГОСТ 30672 2012. Грунты. Методы полевого определения характеристик прочности и деформируемости Болдырев Г. Г. О полевых испытаниях грунтов // Инженерные изыскания. 2010. № 9.

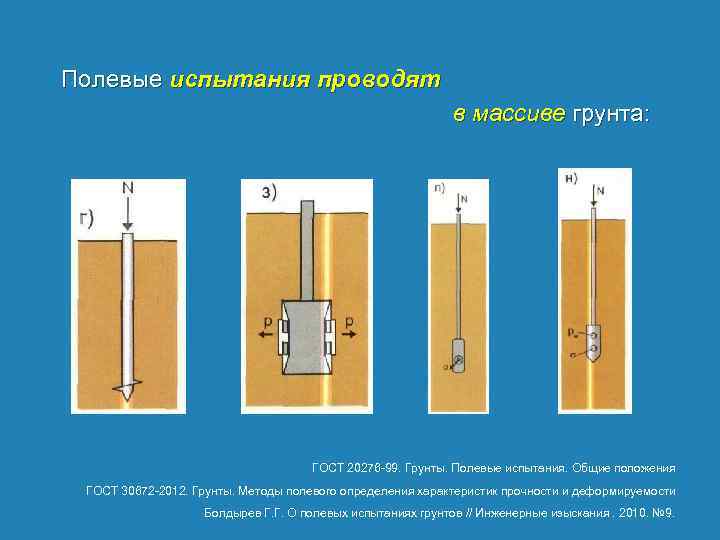

Полевые испытания проводят в массиве грунта: ГОСТ 20276 99. Грунты. Полевые испытания. Общие положения Полевые испытания проводят в массиве грунта: ГОСТ 20276 99. Грунты. Полевые испытания. Общие положения ГОСТ 30672 2012. Грунты. Методы полевого определения характеристик прочности и деформируемости Болдырев Г. Г. О полевых испытаниях грунтов // Инженерные изыскания. 2010. № 9.

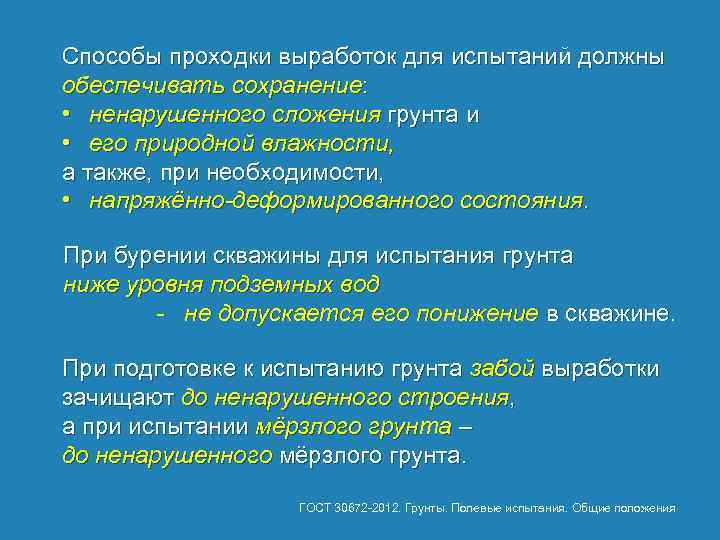

Способы проходки выработок для испытаний должны обеспечивать сохранение: • ненарушенного сложения грунта и • Способы проходки выработок для испытаний должны обеспечивать сохранение: • ненарушенного сложения грунта и • его природной влажности, а также, при необходимости, • напряжённо-деформированного состояния. При бурении скважины для испытания грунта ниже уровня подземных вод - не допускается его понижение в скважине. При подготовке к испытанию грунта забой выработки зачищают до ненарушенного строения, а при испытании мёрзлого грунта – до ненарушенного мёрзлого грунта. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

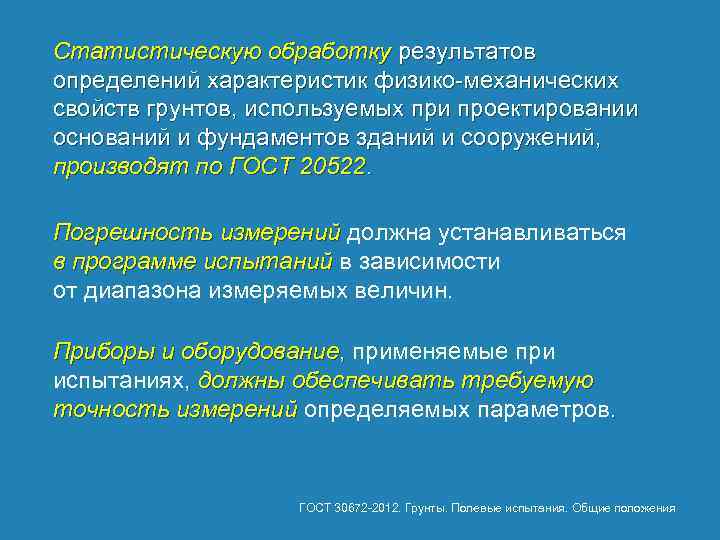

Статистическую обработку результатов определений характеристик физико механических свойств грунтов, используемых при проектировании оснований и Статистическую обработку результатов определений характеристик физико механических свойств грунтов, используемых при проектировании оснований и фундаментов зданий и сооружений, производят по ГОСТ 20522. Погрешность измерений должна устанавливаться в программе испытаний в зависимости от диапазона измеряемых величин. Приборы и оборудование, применяемые при испытаниях, должны обеспечивать требуемую точность измерений определяемых параметров. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

ТОЧНОСТЬ ВЫЧИСЛЕНИЙ (не более): Модуль деформации грунта, МПа Е > 10 МПа Е от ТОЧНОСТЬ ВЫЧИСЛЕНИЙ (не более): Модуль деформации грунта, МПа Е > 10 МПа Е от 2 до 10 МПа Е < 2 МПа Начальное просадочное давление, МПа 0, 5 0, 25 0, 1 0, 01 Относительная просадочность 0, 01 Сопротивление грунта срезу, МПа 0, 01 Удельное сцепление, МПа 0, 01 Угол внутреннего трения, град. 1 ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

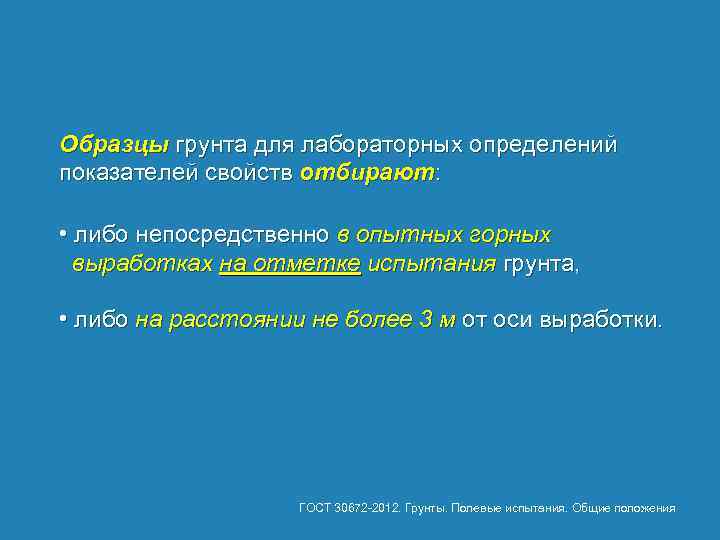

Образцы грунта для лабораторных определений показателей свойств отбирают: • либо непосредственно в опытных горных Образцы грунта для лабораторных определений показателей свойств отбирают: • либо непосредственно в опытных горных выработках на отметке испытания грунта, • либо на расстоянии не более 3 м от оси выработки. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

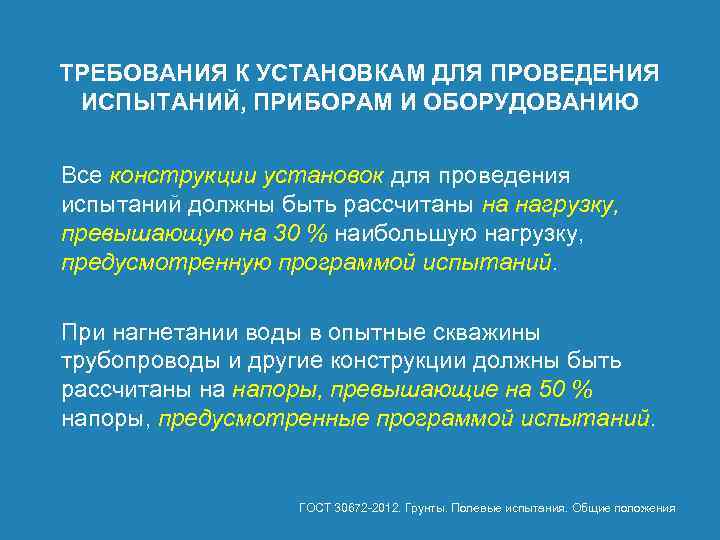

ТРЕБОВАНИЯ К УСТАНОВКАМ ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ, ПРИБОРАМ И ОБОРУДОВАНИЮ Все конструкции установок для проведения ТРЕБОВАНИЯ К УСТАНОВКАМ ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ, ПРИБОРАМ И ОБОРУДОВАНИЮ Все конструкции установок для проведения испытаний должны быть рассчитаны на нагрузку, превышающую на 30 % наибольшую нагрузку, предусмотренную программой испытаний. При нагнетании воды в опытные скважины трубопроводы и другие конструкции должны быть рассчитаны на напоры, превышающие на 50 % напоры, предусмотренные программой испытаний. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

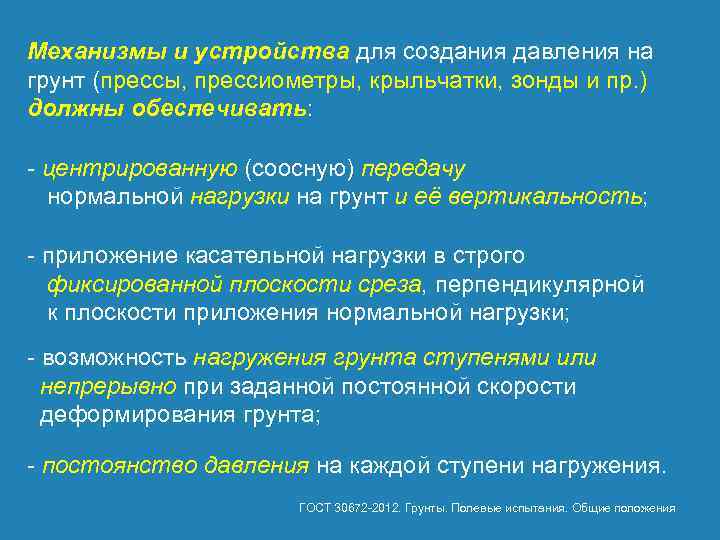

Механизмы и устройства для создания давления на грунт (прессы, прессиометры, крыльчатки, зонды и пр. Механизмы и устройства для создания давления на грунт (прессы, прессиометры, крыльчатки, зонды и пр. ) должны обеспечивать: центрированную (соосную) передачу нормальной нагрузки на грунт и её вертикальность; приложение касательной нагрузки в строго фиксированной плоскости среза, перпендикулярной к плоскости приложения нормальной нагрузки; возможность нагружения грунта ступенями или непрерывно при заданной постоянной скорости деформирования грунта; постоянство давления на каждой ступени нагружения. ГОСТ 30672 2012. Грунты. Полевые испытания. Общие положения

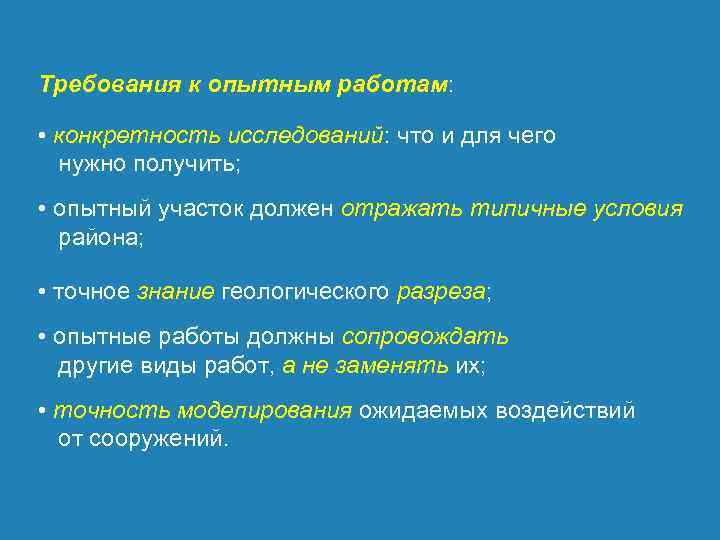

Требования к опытным работам: • конкретность исследований: что и для чего нужно получить; • Требования к опытным работам: • конкретность исследований: что и для чего нужно получить; • опытный участок должен отражать типичные условия района; • точное знание геологического разреза; • опытные работы должны сопровождать другие виды работ, а не заменять их; • точность моделирования ожидаемых воздействий от сооружений.

МЕТОДЫ ОПРЕДЕЛЕНИЯ ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА МЕТОДЫ ОПРЕДЕЛЕНИЯ ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА

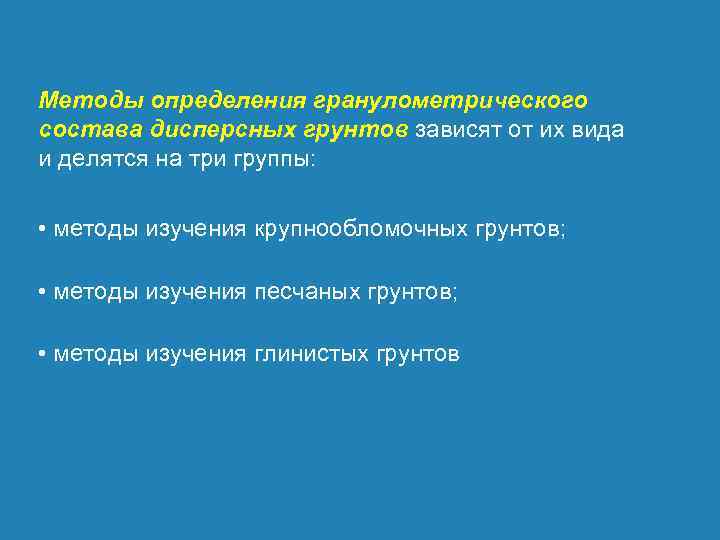

Методы определения гранулометрического состава дисперсных грунтов зависят от их вида и делятся на три Методы определения гранулометрического состава дисперсных грунтов зависят от их вида и делятся на три группы: • методы изучения крупнообломочных грунтов; • методы изучения песчаных грунтов; • методы изучения глинистых грунтов

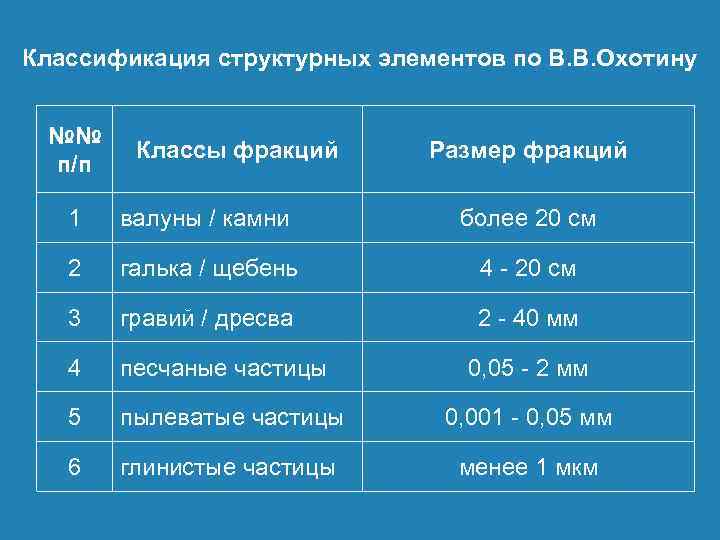

Классификация структурных элементов по В. В. Охотину №№ п/п Классы фракций Размер фракций 1 Классификация структурных элементов по В. В. Охотину №№ п/п Классы фракций Размер фракций 1 валуны / камни более 20 см 2 галька / щебень 4 20 см 3 гравий / дресва 2 40 мм 4 песчаные частицы 5 пылеватые частицы 0, 001 0, 05 мм 6 глинистые частицы менее 1 мкм 0, 05 2 мм

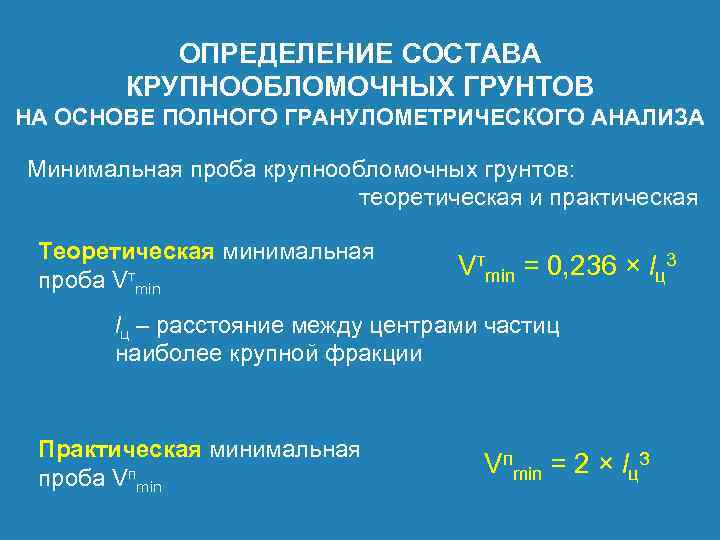

ОПРЕДЕЛЕНИЕ СОСТАВА КРУПНООБЛОМОЧНЫХ ГРУНТОВ НА ОСНОВЕ ПОЛНОГО ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА Минимальная проба крупнообломочных грунтов: теоретическая ОПРЕДЕЛЕНИЕ СОСТАВА КРУПНООБЛОМОЧНЫХ ГРУНТОВ НА ОСНОВЕ ПОЛНОГО ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА Минимальная проба крупнообломочных грунтов: теоретическая и практическая Теоретическая минимальная проба Vтmin = 0, 236 × lц3 lц – расстояние между центрами частиц наиболее крупной фракции Практическая минимальная проба Vпmin = 2 × lц. З

ОБЩАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА КРУПНООБЛОМОЧНЫХ ГРУНТОВ Фотометод Грохочение Ситовой анализ Микроагрегатный анализ ОБЩАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА КРУПНООБЛОМОЧНЫХ ГРУНТОВ Фотометод Грохочение Ситовой анализ Микроагрегатный анализ

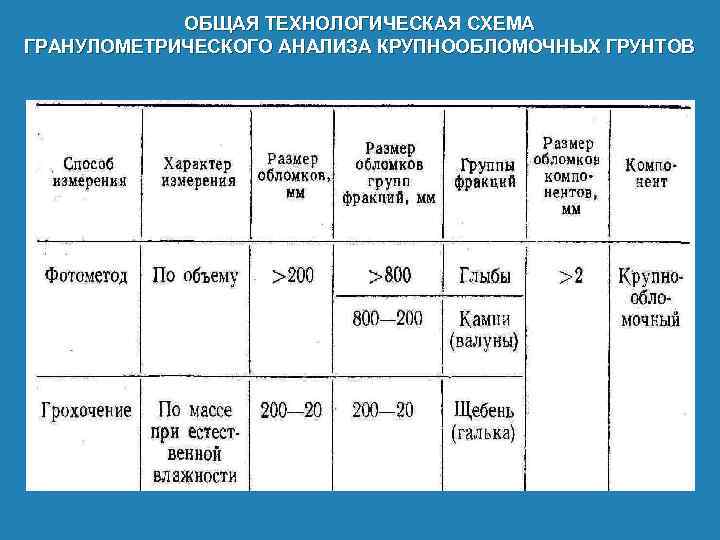

ОБЩАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА КРУПНООБЛОМОЧНЫХ ГРУНТОВ ОБЩАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА КРУПНООБЛОМОЧНЫХ ГРУНТОВ

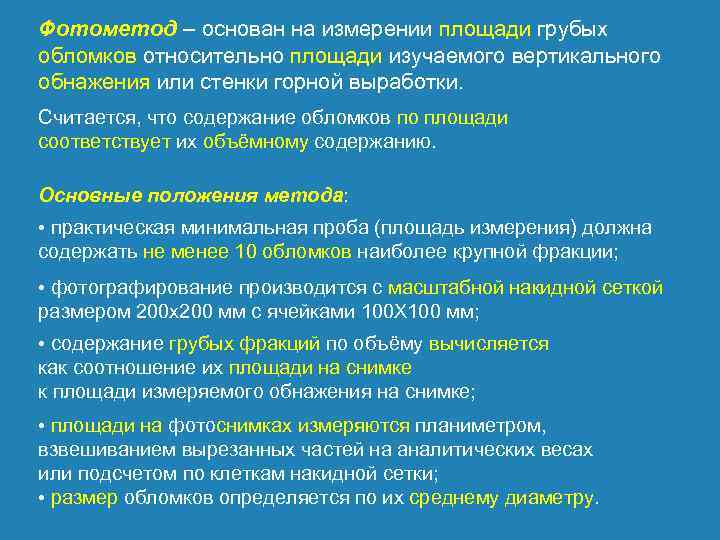

Фотометод – основан на измерении площади грубых обломков относительно площади изучаемого вертикального обнажения или Фотометод – основан на измерении площади грубых обломков относительно площади изучаемого вертикального обнажения или стенки горной выработки. Считается, что содержание обломков по площади соответствует их объёмному содержанию. Основные положения метода: • практическая минимальная проба (площадь измерения) должна содержать не менее 10 обломков наиболее крупной фракции; • фотографирование производится с масштабной накидной сеткой размером 200 x 200 мм с ячейками 100 Х 100 мм; • содержание грубых фракций по объёму вычисляется как соотношение их площади на снимке к площади измеряемого обнажения на снимке; • площади на фотоснимках измеряются планиметром, взвешиванием вырезанных частей на аналитических весах или подсчетом по клеткам накидной сетки; • размер обломков определяется по их среднему диаметру.

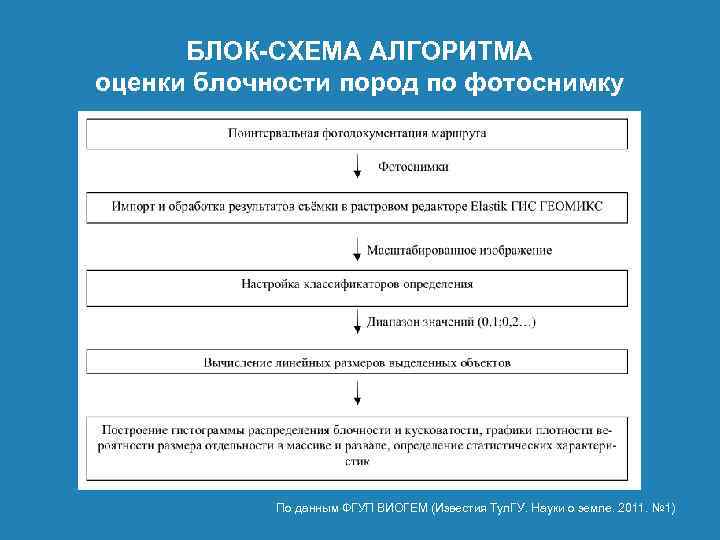

БЛОК-СХЕМА АЛГОРИТМА оценки блочности пород по фотоснимку По данным ФГУП ВИОГЕМ (Известия Тул. ГУ. БЛОК-СХЕМА АЛГОРИТМА оценки блочности пород по фотоснимку По данным ФГУП ВИОГЕМ (Известия Тул. ГУ. Науки о земле. 2011. № 1)

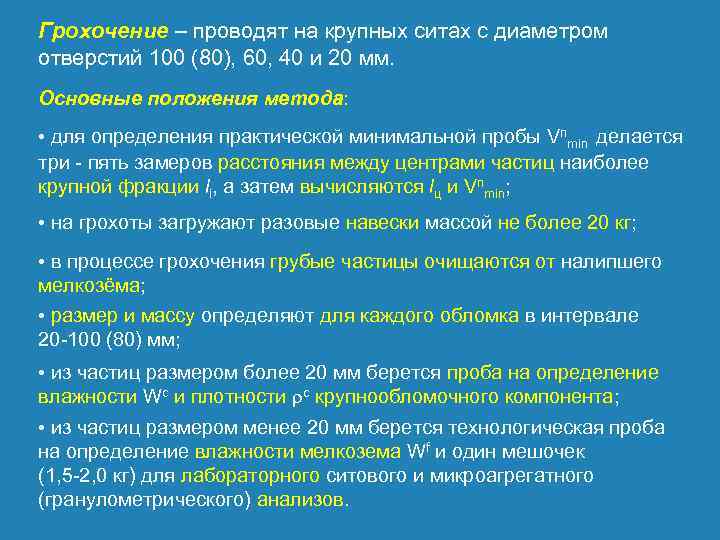

Грохочение – проводят на крупных ситах с диаметром отверстий 100 (80), 60, 40 и Грохочение – проводят на крупных ситах с диаметром отверстий 100 (80), 60, 40 и 20 мм. Основные положения метода: • для определения практической минимальной пробы Vпmin делается три пять замеров расстояния между центрами частиц наиболее крупной фракции li, а затем вычисляются lц и Vпmin; • на грохоты загружают разовые навески массой не более 20 кг; • в процессе грохочения грубые частицы очищаются от налипшего мелкозёма; • размер и массу определяют для каждого обломка в интервале 20 100 (80) мм; • из частиц размером более 20 мм берется проба на определение влажности Wc и плотности rс крупнообломочного компонента; • из частиц размером менее 20 мм берется технологическая проба на определение влажности мелкозема Wf и один мешочек (1, 5 2, 0 кг) для лабораторного ситового и микроагрегатного (гранулометрического) анализов.
