16. 02. 2018 Елистратов Константин Гр. 260 -Д 9 -3 ЭВТ 1

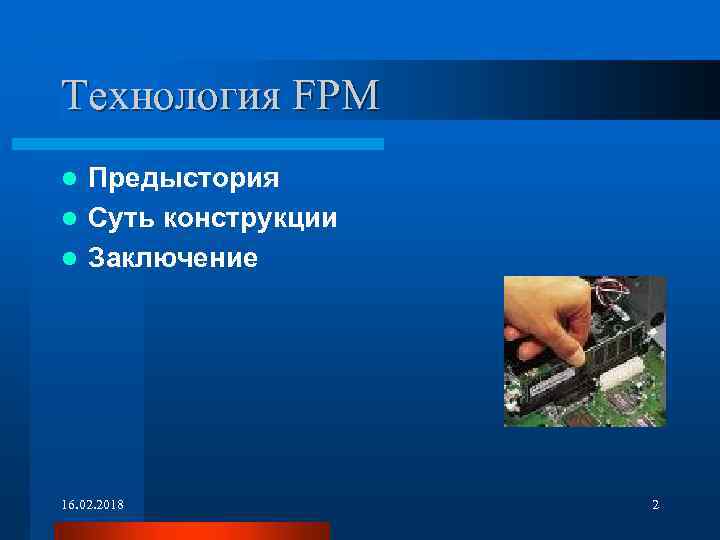

Технология FPM Предыстория l Суть конструкции l Заключение l 16. 02. 2018 2

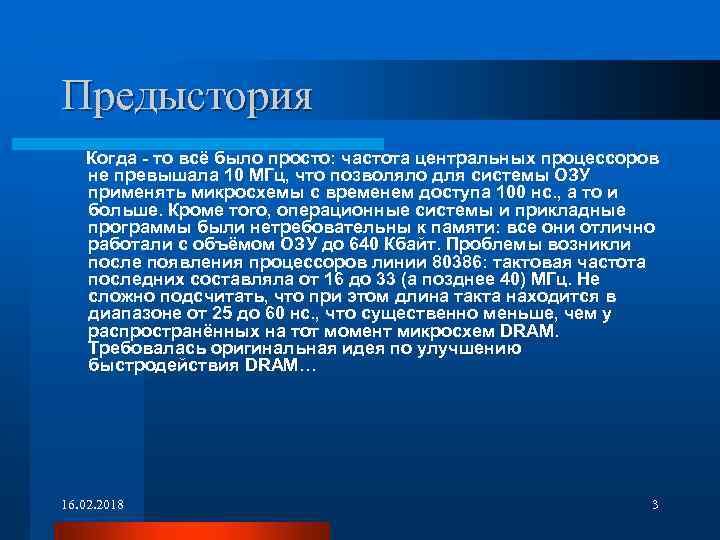

Предыстория Когда - то всё было просто: частота центральных процессоров не превышала 10 МГц, что позволяло для системы ОЗУ применять микросхемы с временем доступа 100 нс. , а то и больше. Кроме того, операционные системы и прикладные программы были нетребовательны к памяти: все они отлично работали с объёмом ОЗУ до 640 Кбайт. Проблемы возникли после появления процессоров линии 80386: тактовая частота последних составляла от 16 до 33 (а позднее 40) МГц. Не сложно подсчитать, что при этом длина такта находится в диапазоне от 25 до 60 нс. , что существенно меньше, чем у распространённых на тот момент микросхем DRAM. Требовалась оригинальная идея по улучшению быстродействия DRAM… 16. 02. 2018 3

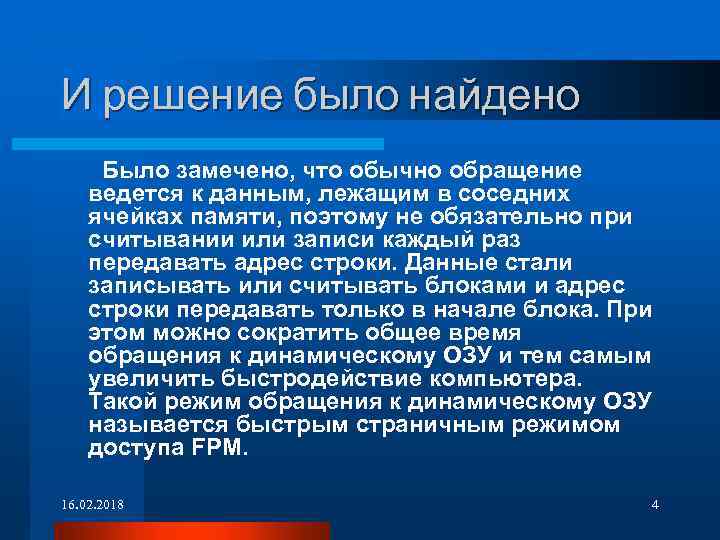

И решение было найдено Было замечено, что обычно обращение ведется к данным, лежащим в соседних ячейках памяти, поэтому не обязательно при считывании или записи каждый раз передавать адрес строки. Данные стали записывать или считывать блоками и адрес строки передавать только в начале блока. При этом можно сократить общее время обращения к динамическому ОЗУ и тем самым увеличить быстродействие компьютера. Такой режим обращения к динамическому ОЗУ называется быстрым страничным режимом доступа FPM. 16. 02. 2018 4

Работа FPM Здесь вы видите временную диаграмму работы DRAM в режиме FPM. В обычном режиме доступ к любой ячейке памяти занимает 5 тактов системной шины. В режиме FPM доступ к первой ячейке занимает также 5 тактов, а ко всем последующим на этой «странице» - 3 такта, что приводит к сокращению времени доступа в 1. 5 раза. 16. 02. 2018 5

Заключение Метод быстрого страничного доступа был первым шагом на пути увеличения быстродействия ОЗУ. Разработанные на его основе методы позволяют сократить время доступа к ячейкам до 1 -2 тактов системной шины, что позволило достичь современных уровней быстродействия RAM. 16. 02. 2018 6
