15 Многоствольные скважины Преимущества многоствольных скважин Главное преимущество

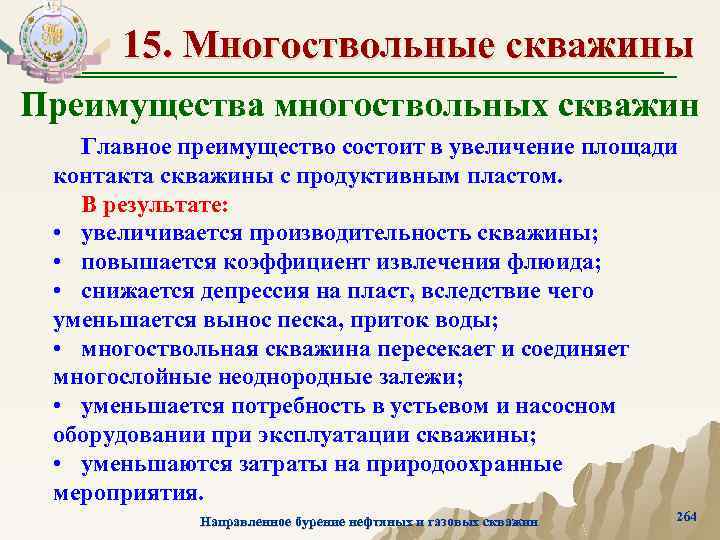

15. Многоствольные скважины Преимущества многоствольных скважин Главное преимущество состоит в увеличение площади контакта скважины с продуктивным пластом. В результате: • увеличивается производительность скважины; • повышается коэффициент извлечения флюида; • снижается депрессия на пласт, вследствие чего уменьшается вынос песка, приток воды; • многоствольная скважина пересекает и соединяет многослойные неоднородные залежи; • уменьшается потребность в устьевом и насосном оборудовании при эксплуатации скважины; • уменьшаются затраты на природоохранные мероприятия. Направленное бурение нефтяных и газовых скважин 264

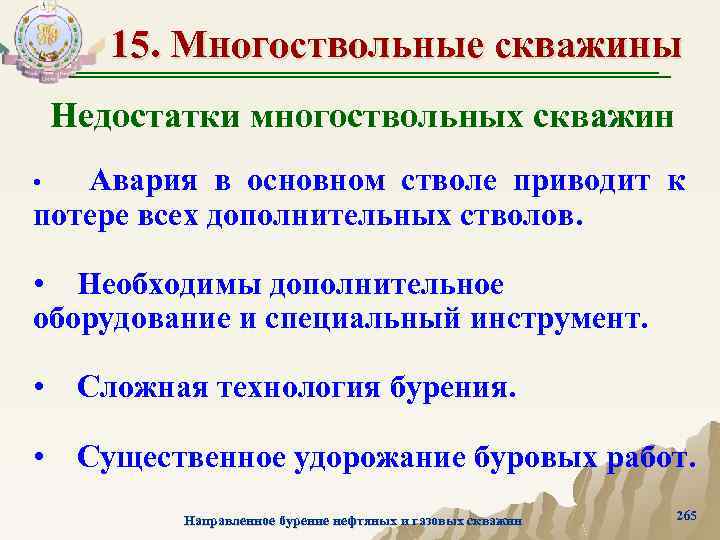

15. Многоствольные скважины Недостатки многоствольных скважин Авария в основном стволе приводит к потере всех дополнительных стволов. • • Необходимы дополнительное оборудование и специальный инструмент. • Сложная технология бурения. • Существенное удорожание буровых работ. Направленное бурение нефтяных и газовых скважин 265

15. Многоствольные скважины Возможные схемы расположения дополнительных стволов в пласте Две расходящиеся в противоположные стороны скважины. Неглубоко залегающие, истощенные или содержащие тяжелую нефть залежи Главный ствол скважины Слоистые коллекторы Две расходящиеся в противоположные стороны скважины Пласты с низкой проницаемостью или естественной трещиноватостью В этом случае уменьшаются потери давления на трение флюида в процессе эксплуатации. Направленное бурение нефтяных и газовых скважин 266

15. Многоствольные скважины Экономическая эффективность многоствольных скважин. Направленное бурение нефтяных и газовых скважин 267

15. Многоствольные скважины Возможные схемы расположения дополнительных стволов в пласте Сочленения Горизонтальные скважины, расположенные в вертикальной плоскости Параллельные дополнительные стволы в одной вертикальной плоскости. Такие скважины наиболее эффективны в слоистых коллекторах. Направленное бурение нефтяных и газовых скважин 268

15. Многоствольные скважины Возможные схемы расположения дополнительных стволов в пласте Горизонтальные скважины, расходящиеся веером в горизонтальной плоскости Дополнительные стволы располагаются в одной горизонтальной плоскости. Такие скважины наиболее эффективны в продуктивных горизонтах с низким пластовым давлением и для извлечения тяжелых нефтей. Направленное бурение нефтяных и газовых скважин 269

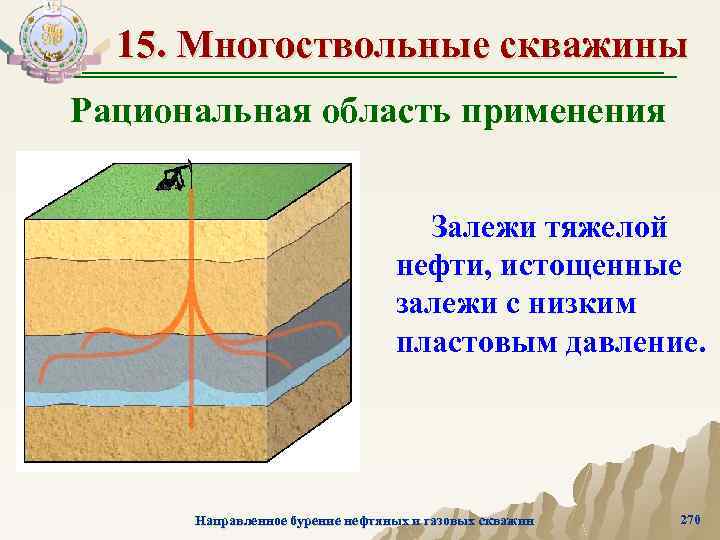

15. Многоствольные скважины Рациональная область применения Залежи тяжелой нефти, истощенные залежи с низким пластовым давление. Направленное бурение нефтяных и газовых скважин 270

15. Многоствольные скважины Рациональная область применения Залежи с низкой проницаемостью или малой естественной трещиноватостью. Направленное бурение нефтяных и газовых скважин 271

15. Многоствольные скважины Рациональная область применения Тонкослоистые пласты и многослойные залежи. Пологонаклонные дополнительные стволы пересекают несколько пропластков. Направленное бурение нефтяных и газовых скважин 272

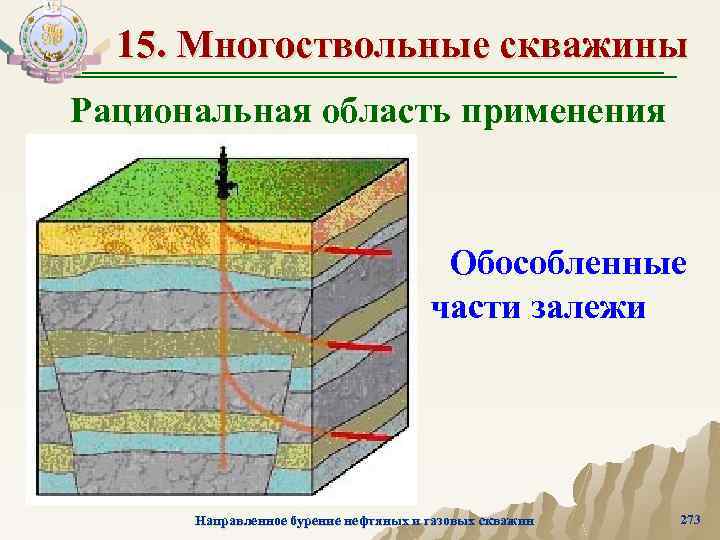

15. Многоствольные скважины Рациональная область применения Обособленные части залежи Направленное бурение нефтяных и газовых скважин 273

15. Многоствольные скважины Рациональная область применения Разработка месторождений - спутников Направленное бурение нефтяных и газовых скважин 274

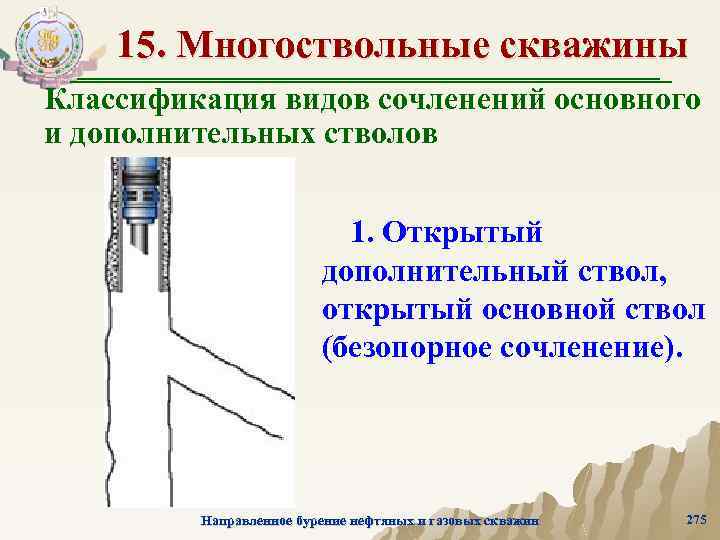

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 1. Открытый дополнительный ствол, открытый основной ствол (безопорное сочленение). Направленное бурение нефтяных и газовых скважин 275

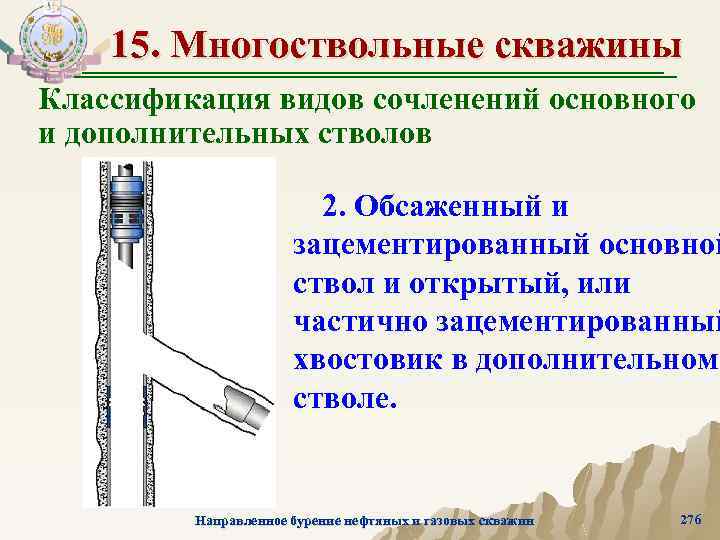

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 2. Обсаженный и зацементированный основной ствол и открытый, или частично зацементированный хвостовик в дополнительном стволе. Направленное бурение нефтяных и газовых скважин 276

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 3. Обсаженный и зацементированный основной ствол с незацементированным хвостовиком в дополнительном стволе. Хвостовик механически подсоединен к главному стволу (соединение показано красным цветом). Направленное бурение нефтяных и газовых скважин 277

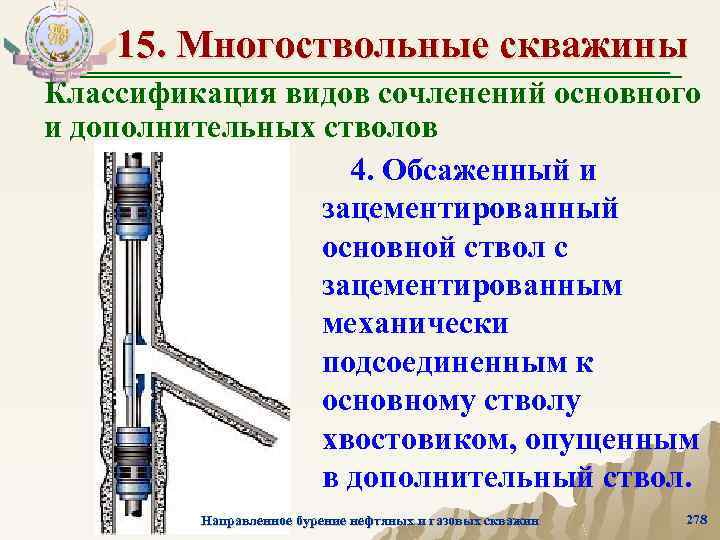

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 4. Обсаженный и зацементированный основной ствол с зацементированным механически подсоединенным к основному стволу хвостовиком, опущенным в дополнительный ствол. Направленное бурение нефтяных и газовых скважин 278

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 5. Обсаженный и зацементированный основной ствол и незацементированный или зацементированный хвостовик, гидравлически изолированный и герметичный за счет установки пакеров, сальников. Направленное бурение нефтяных и газовых скважин 279

15. Многоствольные скважины Классификация видов сочленений основного и дополнительных стволов 6. Обсаженный и зацементированный основной ствол и зацементированные хвостовики в двух дополнительных стволах. Сочленение образует единое целое с колонной основного ствола. Направленное бурение нефтяных и газовых скважин 280

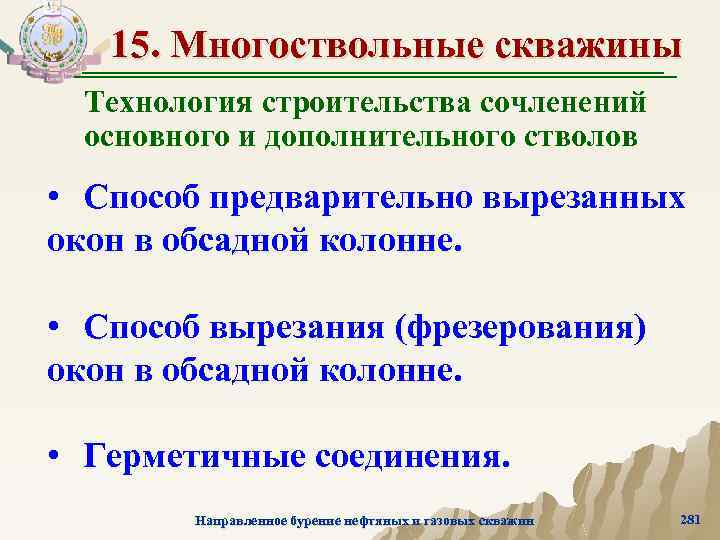

15. Многоствольные скважины Технология строительства сочленений основного и дополнительного стволов • Способ предварительно вырезанных окон в обсадной колонне. • Способ вырезания (фрезерования) окон в обсадной колонне. • Герметичные соединения. Направленное бурение нефтяных и газовых скважин 281

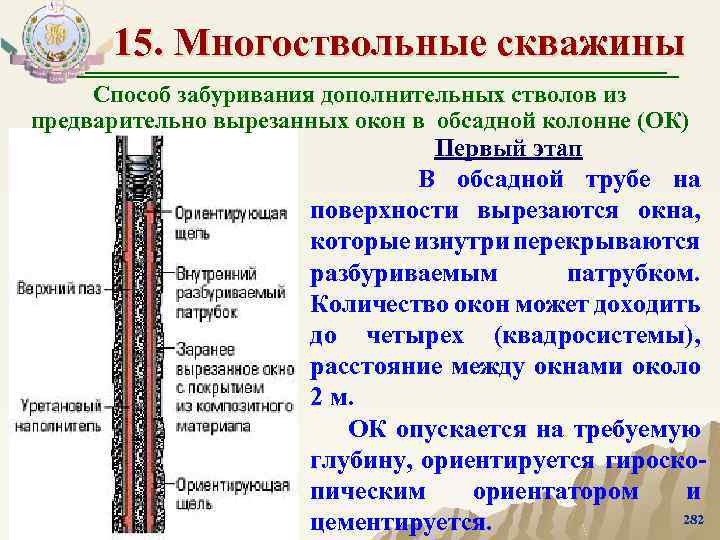

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Первый этап В обсадной трубе на поверхности вырезаются окна, которые изнутри перекрываются разбуриваемым патрубком. Количество окон может доходить до четырех (квадросистемы), расстояние между окнами около 2 м. ОК опускается на требуемую глубину, ориентируется гироскопическим ориентатором и 282 цементируется.

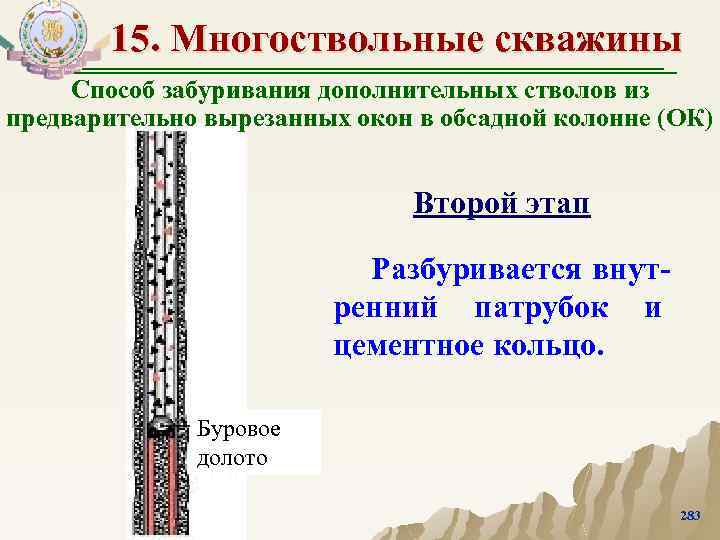

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Второй этап Разбуривается внутренний патрубок и цементное кольцо. Буровое долото 283

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Третий этап Спускаемый инструмент Отклоняющий клин Ориентированная опора клина Опускается извлекаемый отклоняющий клин, ориентируется против окна в ОК, извлекается спускаемый инструмент. 284

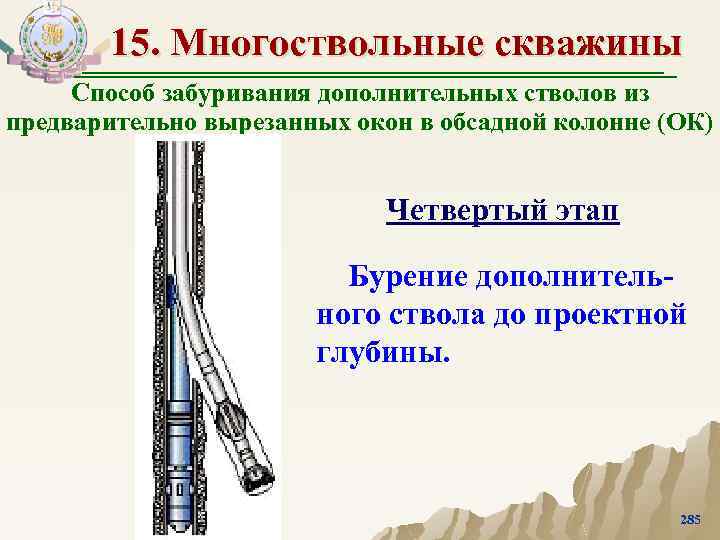

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Четвертый этап Бурение дополнительного ствола до проектной глубины. 285

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Пятый этап Извлекается отклоняющий клин и опора клина. Чистится основной ствол. Операции повторяются и бурятся второй третий, четвертый дополнительные стволы. 286

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Шестой этап Многоразовый опорный установочный инструмент (RDT) Устанавливается многоразовый опорный установочный инструмент. Опускается хвостовик. Надставка хвостовика фиксируется в окне ОК. 287

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Седьмой этап Цементация хвостовика. 288

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Восьмой этап Вымывание цемента над многоразовым опорным установочным инструментом. 289

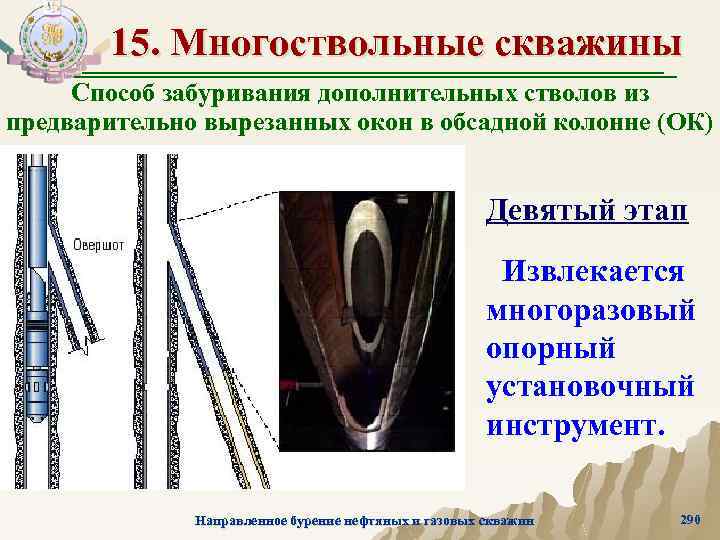

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Девятый этап Извлекается многоразовый опорный установочный инструмент. Направленное бурение нефтяных и газовых скважин 290

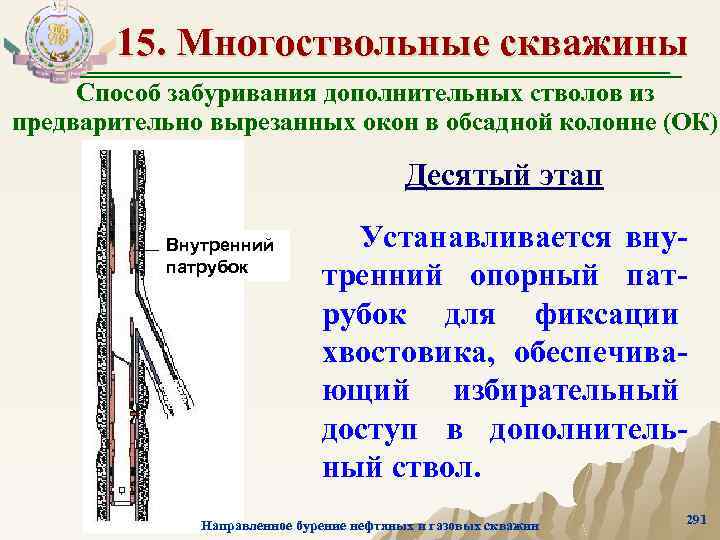

15. Многоствольные скважины Способ забуривания дополнительных стволов из предварительно вырезанных окон в обсадной колонне (ОК) Десятый этап Внутренний патрубок Устанавливается внутренний опорный патрубок для фиксации хвостовика, обеспечивающий избирательный доступ в дополнительный ствол. Направленное бурение нефтяных и газовых скважин 291

15. Многоствольные скважины Способ фрезерования окон в ОК Первый этап В колонну обсадных труб в требуемом месте установить разделительную втулку (ICC) с ориентирующим пазом. Опустить ОК, не ориентируя ее, и зацементировать. Направленное бурение нефтяных и газовых скважин 292

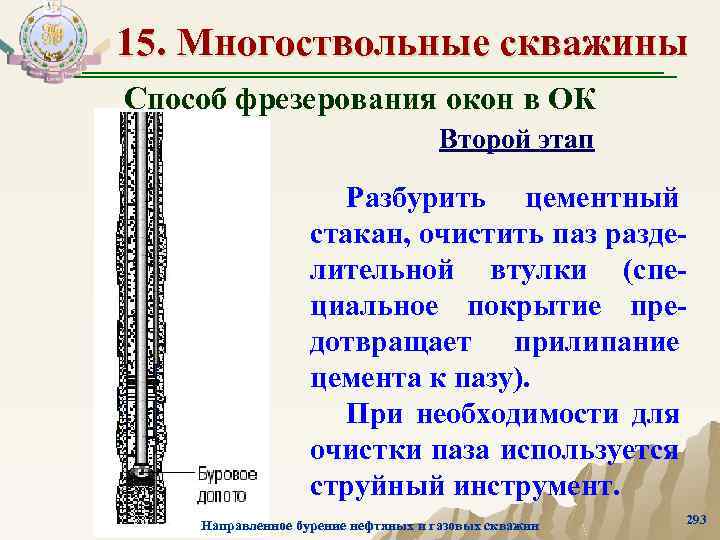

15. Многоствольные скважины Способ фрезерования окон в ОК Второй этап Разбурить цементный стакан, очистить паз разделительной втулки (специальное покрытие предотвращает прилипание цемента к пазу). При необходимости для очистки паза используется струйный инструмент. Направленное бурение нефтяных и газовых скважин 293

15. Многоствольные скважины Способ фрезерования окон в ОК Третий этап С помощью ультразвукового построителя изображений, опускаемого на кабеле, определяется ориентация паза разделительной втулки. Направленное бурение нефтяных и газовых скважин 294

15. Многоствольные скважины Способ фрезерования окон в ОК Четвертый этап На поверхности клин ориентируется относительно шпонки опоры в требуемом направлении и опускается в скважину. После спуска шпонка опоры входит в паз разделительной втулки, и клин занимает в скважине нужное положение. Спуск клина производится вместе с фрезером. Направленное бурение нефтяных и газовых скважин 295

15. Многоствольные скважины Способ фрезерования окон в ОК Пятый этап При создании осевой нагрузки срезается шпилька, соединяющая фрезер и клин. В обсадной колонне фрезеруется окно. Направленное бурение нефтяных и газовых скважин 296

15. Многоствольные скважины Способ фрезерования окон в ОК Шестой этап Из скважины извлекается сначала фрезер, а затем отклоняющий клин. Направленное бурение нефтяных и газовых скважин 297

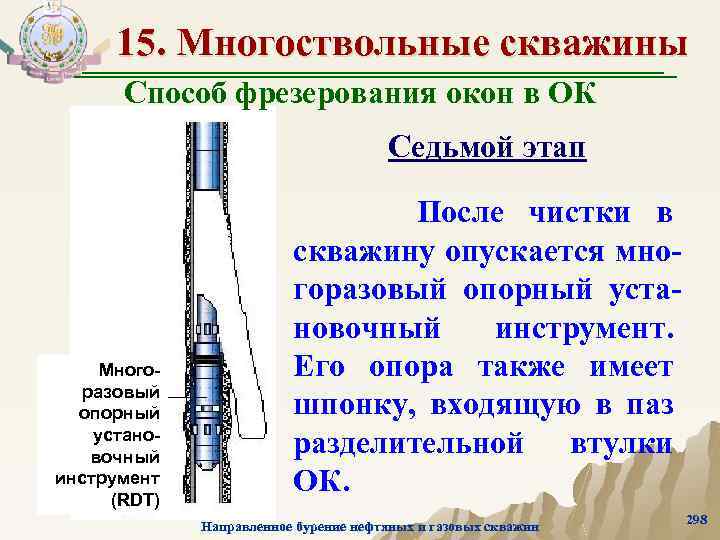

15. Многоствольные скважины Способ фрезерования окон в ОК Седьмой этап Многоразовый опорный установочный инструмент (RDT) После чистки в скважину опускается многоразовый опорный установочный инструмент. Его опора также имеет шпонку, входящую в паз разделительной втулки ОК. Направленное бурение нефтяных и газовых скважин 298

15. Многоствольные скважины Способ фрезерования окон в ОК Восьмой этап Бурение дополнительного ствола. Буровое долото Направленное бурение нефтяных и газовых скважин 299

15. Многоствольные скважины Способ фрезерования окон в ОК Девятый этап Спуск хвостовика и его цементирование. Направленное бурение нефтяных и газовых скважин 300

15. Многоствольные скважины Способ фрезерования окон в ОК Овершот Десятый этап Извлечение опорного установочного инструмента. Направленное бурение нефтяных и газовых скважин 301

15. Многоствольные скважины Способ фрезерования окон в ОК Одиннадцатый этап (при необходимости) Установить опору. Опора Направленное бурение нефтяных и газовых скважин 302

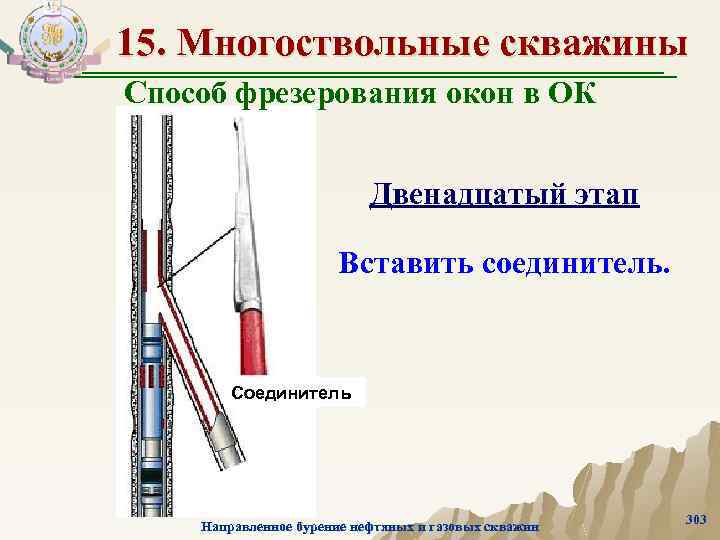

15. Многоствольные скважины Способ фрезерования окон в ОК Двенадцатый этап Вставить соединитель. Соединитель Направленное бурение нефтяных и газовых скважин 303

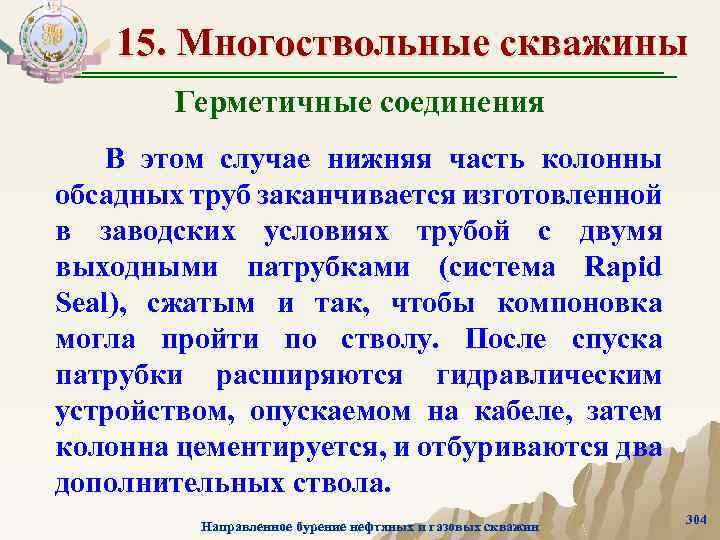

15. Многоствольные скважины Герметичные соединения В этом случае нижняя часть колонны обсадных труб заканчивается изготовленной в заводских условиях трубой с двумя выходными патрубками (система Rapid Seal), сжатым и так, чтобы компоновка могла пройти по стволу. После спуска патрубки расширяются гидравлическим устройством, опускаемом на кабеле, затем колонна цементируется, и отбуриваются два дополнительных ствола. Направленное бурение нефтяных и газовых скважин 304

15. Многоствольные скважины Герметичные соединения Первый этап Система Rapid. Seal Расширение скважины в месте разветвления стволов (при необходимости). Спуск ОК с системой Rapid. Seal. Направленное бурение нефтяных и газовых скважин 305

15. Многоствольные скважины Герметичные соединения Второй этап Спускаемый на кабеле расширитель Расширение выходных отверстий соединения. В отпускаемом на кабеле расширителе установлен электрический насос. Направленное бурение нефтяных и газовых скважин 306

15. Многоствольные скважины Герметичные соединения Верхние цементировочные пробки Третий этап Цементирование ОК. Направленное бурение нефтяных и газовых скважин 307

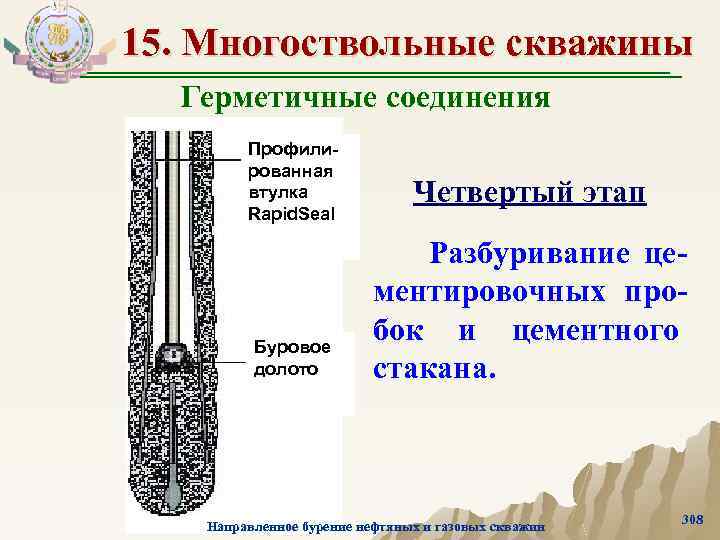

15. Многоствольные скважины Герметичные соединения Профилированная втулка Rapid. Seal Буровое долото Четвертый этап Разбуривание цементировочных пробок и цементного стакана. Направленное бурение нефтяных и газовых скважин 308

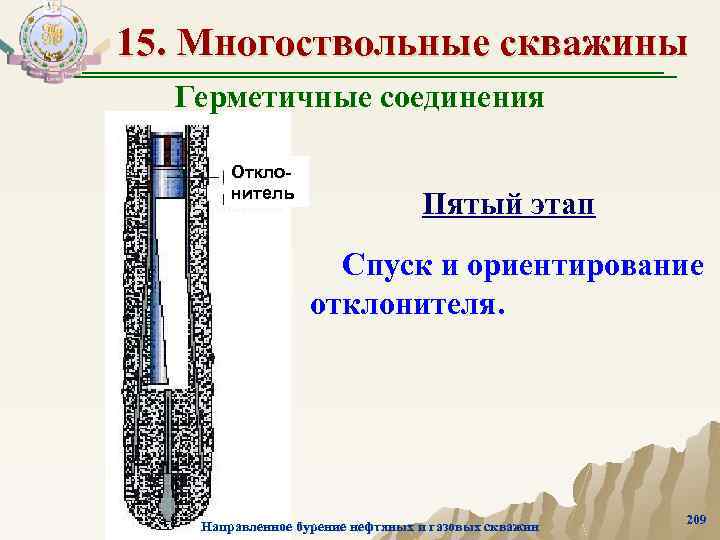

15. Многоствольные скважины Герметичные соединения Отклонитель Пятый этап Спуск и ориентирование отклонителя. Направленное бурение нефтяных и газовых скважин 209

15. Многоствольные скважины Герметичные соединения Шестой этап Бурение первого дополнительного ствола, спуск хвостовика с пакером. Пакер подвесного устройства для хвостовика Направленное бурение нефтяных и газовых скважин 310

15. Многоствольные скважины Герметичные соединения Седьмой этап Бурение второго дополнительного ствола, спуск хвостовика. Направленное бурение нефтяных и газовых скважин 311

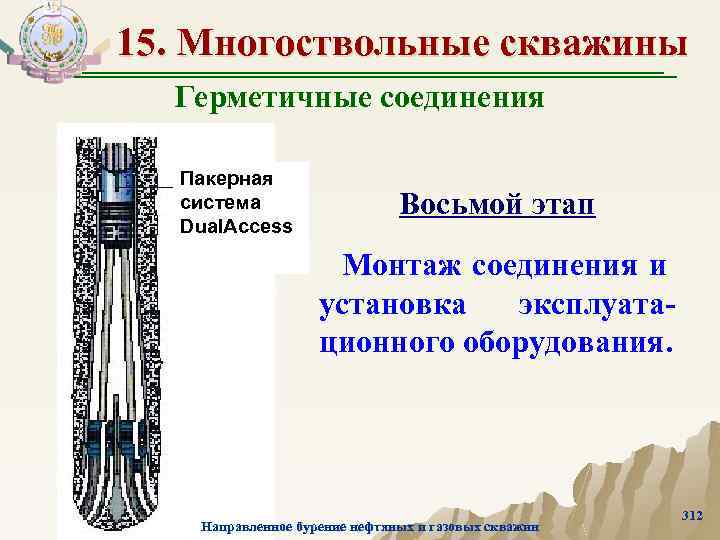

15. Многоствольные скважины Герметичные соединения Пакерная система Dual. Access Восьмой этап Монтаж соединения и установка эксплуатационного оборудования. Направленное бурение нефтяных и газовых скважин 312
