15 лекция Однородная линия без потерь при гармонических напряжениях и токах

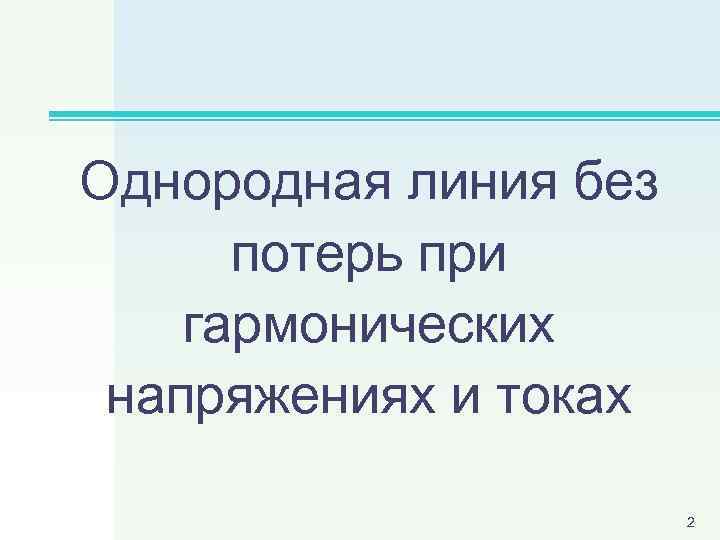

Однородная линия без потерь при гармонических напряжениях и токах 2

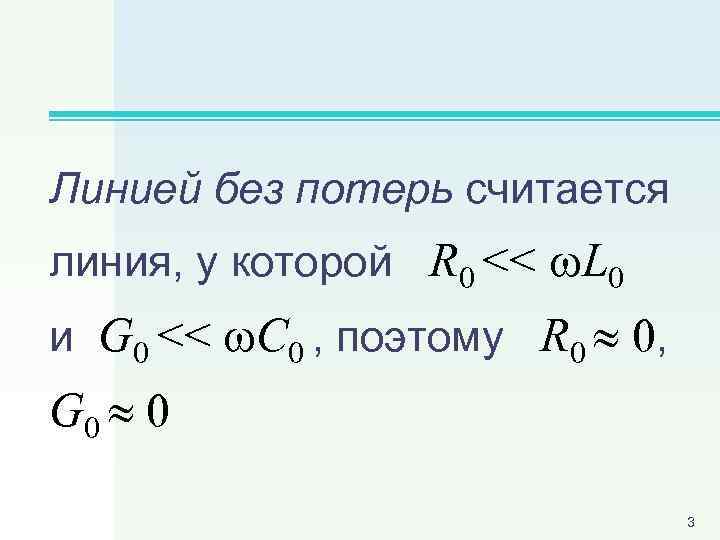

Линией без потерь считается линия, у которой R 0 << L 0 и G 0 << C 0 , поэтому R 0 0, G 0 0 3

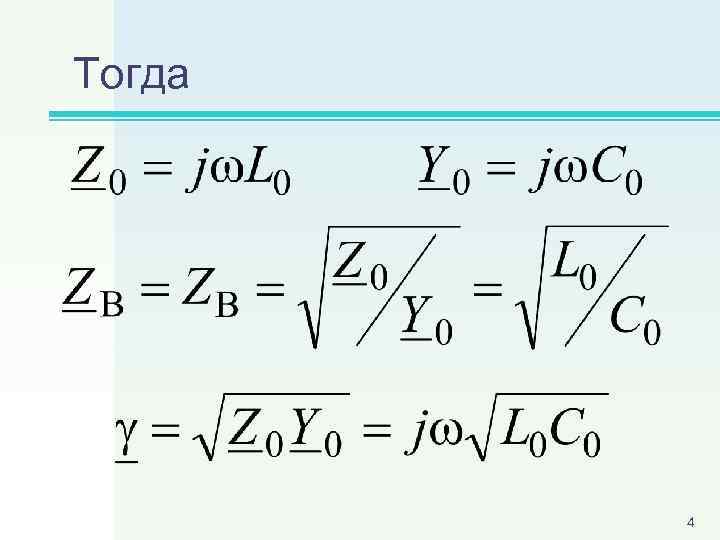

Тогда 4

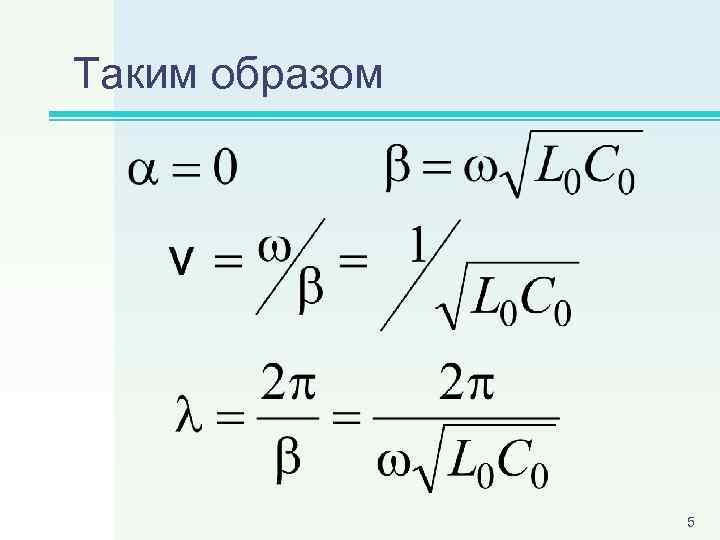

Таким образом 5

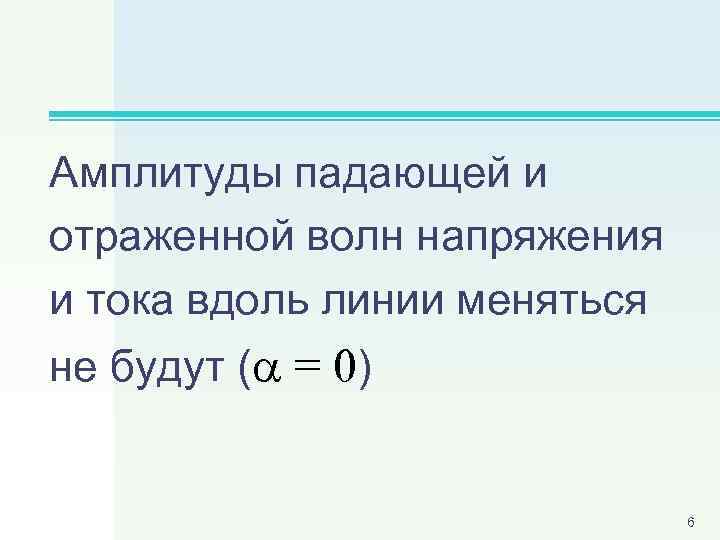

Амплитуды падающей и отраженной волн напряжения и тока вдоль линии меняться не будут ( = 0) 6

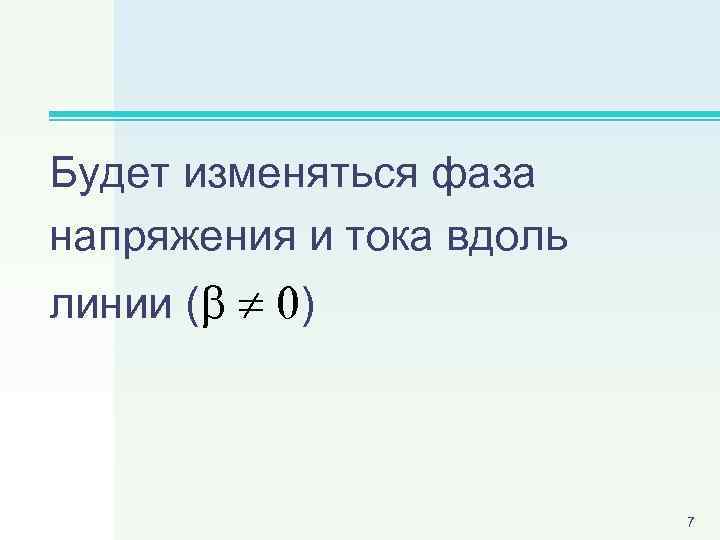

Будет изменяться фаза напряжения и тока вдоль линии ( 0) 7

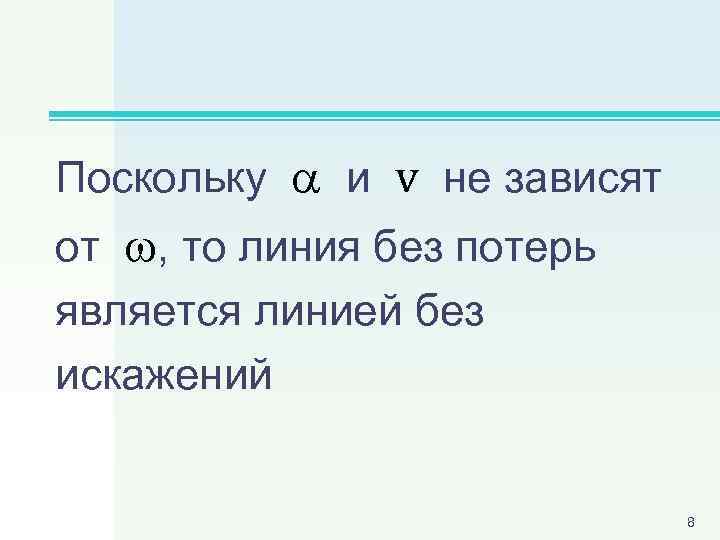

Поскольку и v не зависят от , то линия без потерь является линией без искажений 8
Так как 9

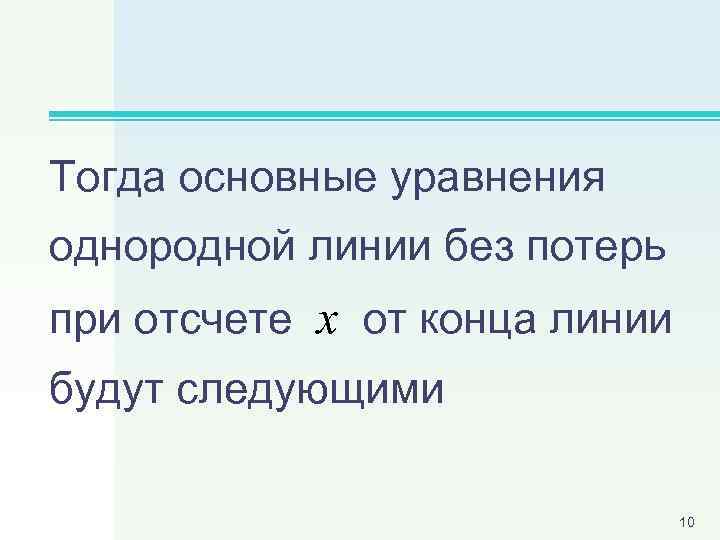

Тогда основные уравнения однородной линии без потерь при отсчете x от конца линии будут следующими 10
11
14 лекция Однородная линия без потерь при гармонических напряжениях и токах
Если и , то мгновенные значения будут следующими 13

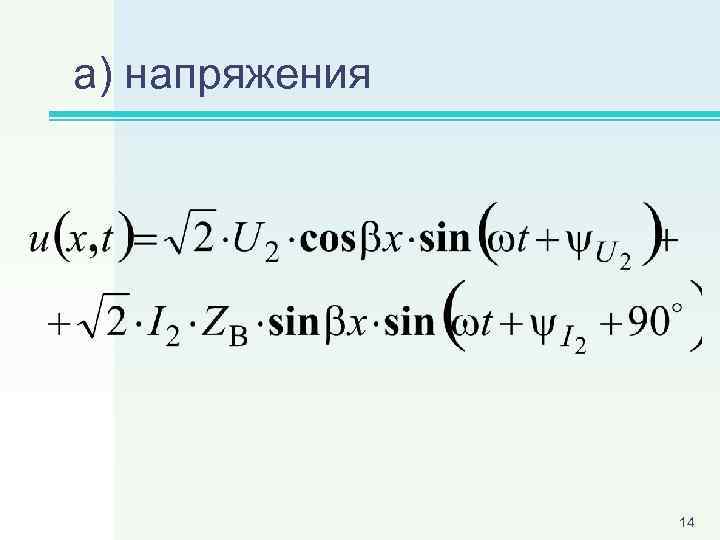

а) напряжения 14

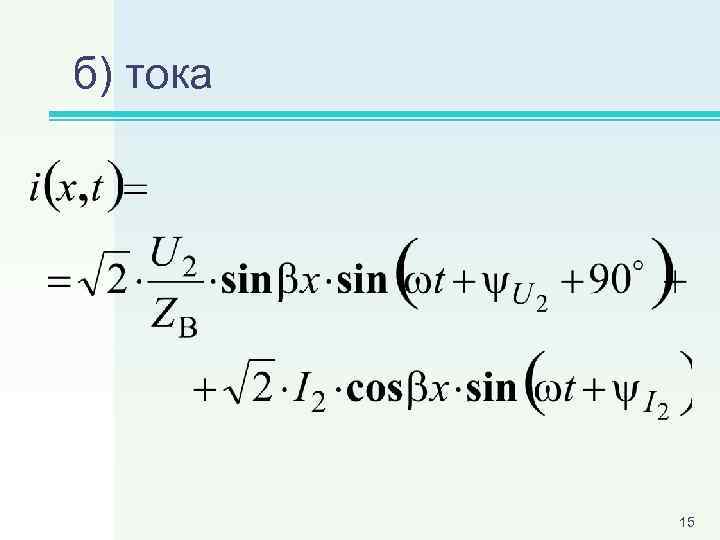

б) тока 15

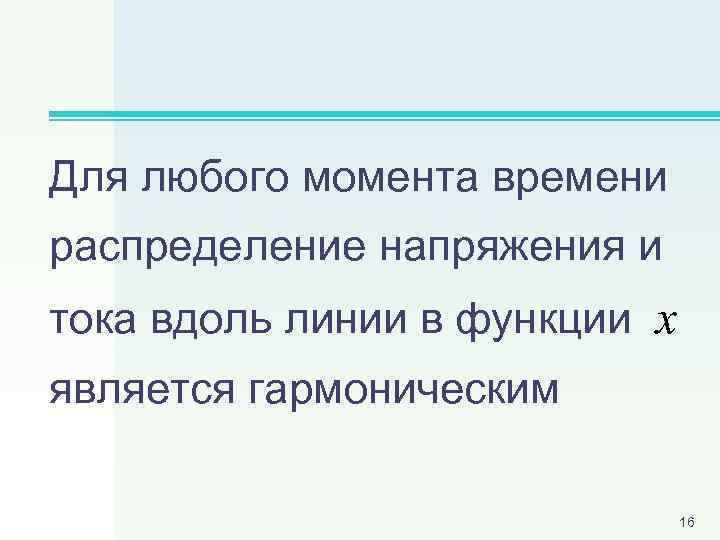

Для любого момента времени распределение напряжения и тока вдоль линии в функции x является гармоническим 16

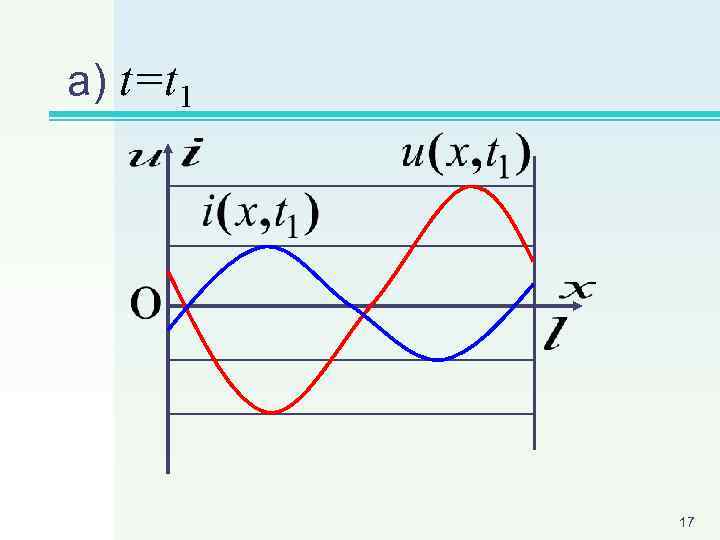

а) t=t 1 17

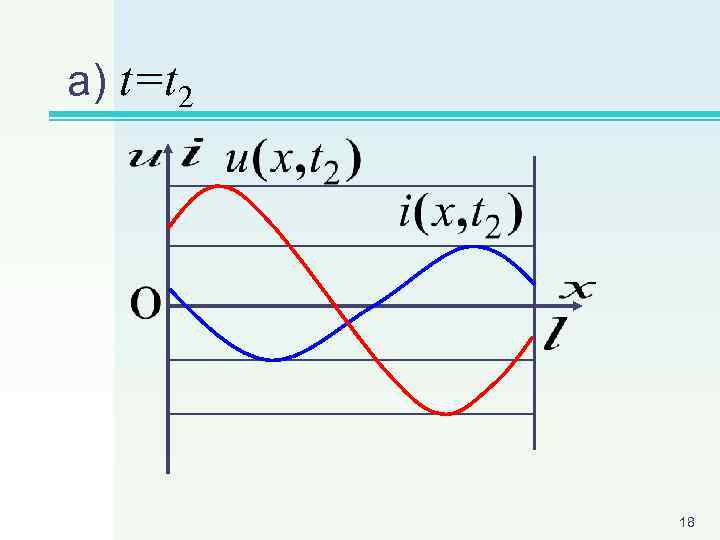

а) t=t 2 18
Комплекс входного сопротивления линии где - сопротивление нагрузки 19

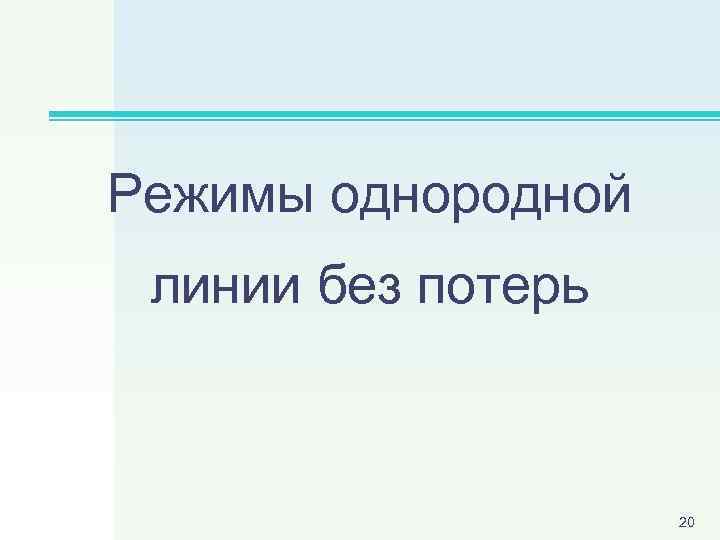

Режимы однородной линии без потерь 20

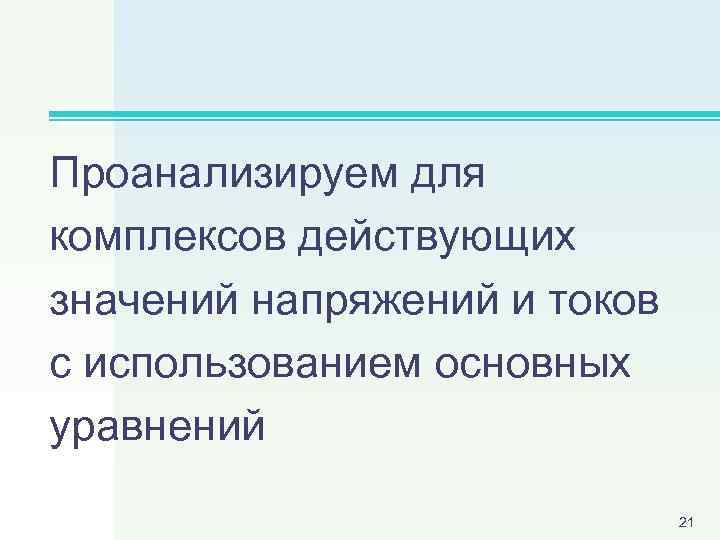

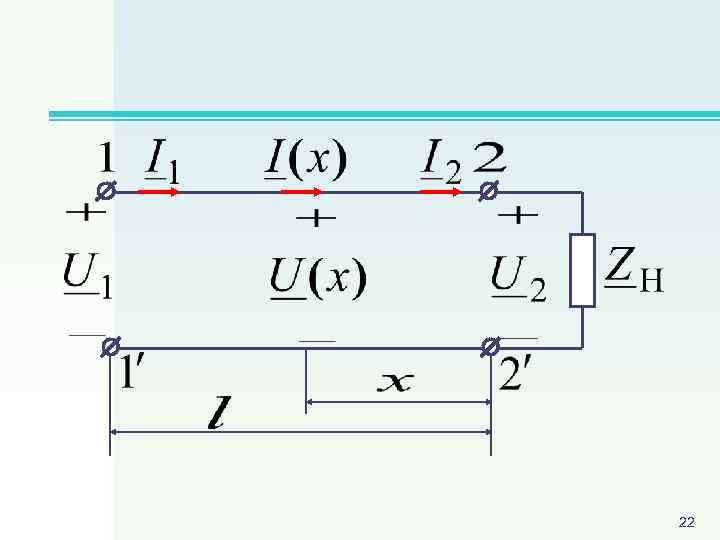

Проанализируем для комплексов действующих значений напряжений и токов с использованием основных уравнений 21
22

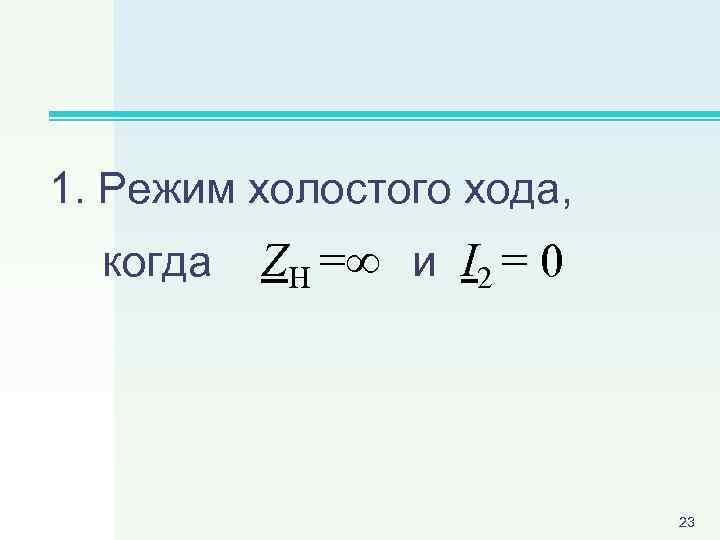

1. Режим холостого хода, когда ZН = и I 2 = 0 23

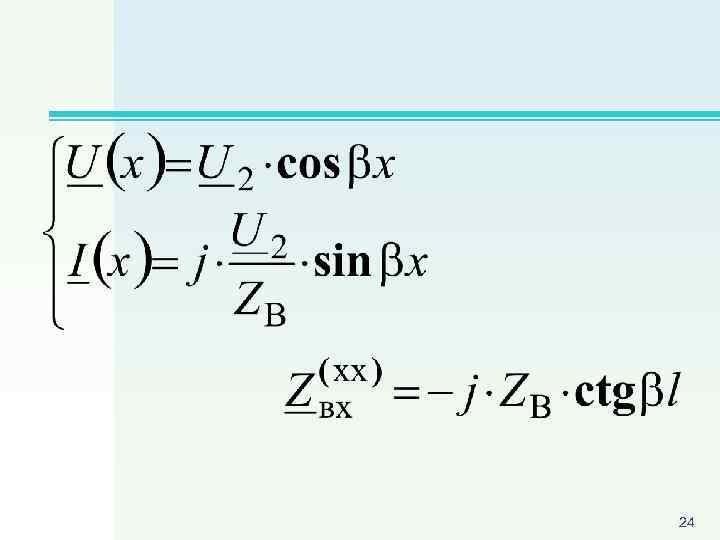

24

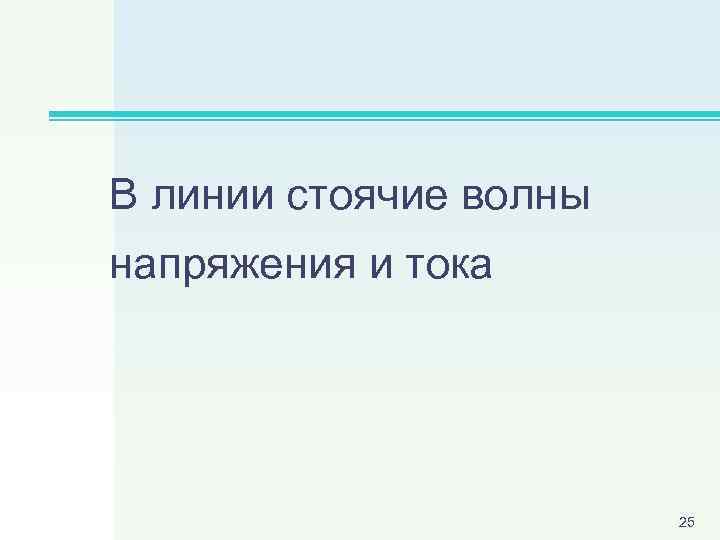

В линии стоячие волны напряжения и тока 25

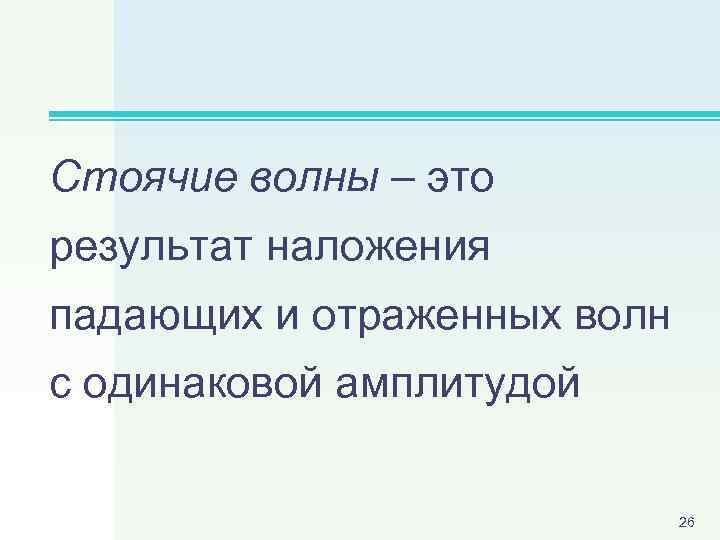

Стоячие волны – это результат наложения падающих и отраженных волн с одинаковой амплитудой 26

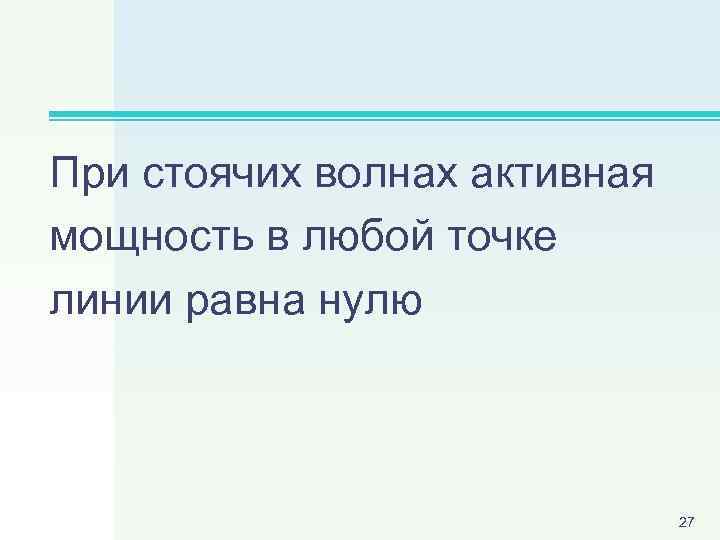

При стоячих волнах активная мощность в любой точке линии равна нулю 27
При стоячих волнах пучности и узлы неподвижны и сдвинуты друг относительно друга на 28

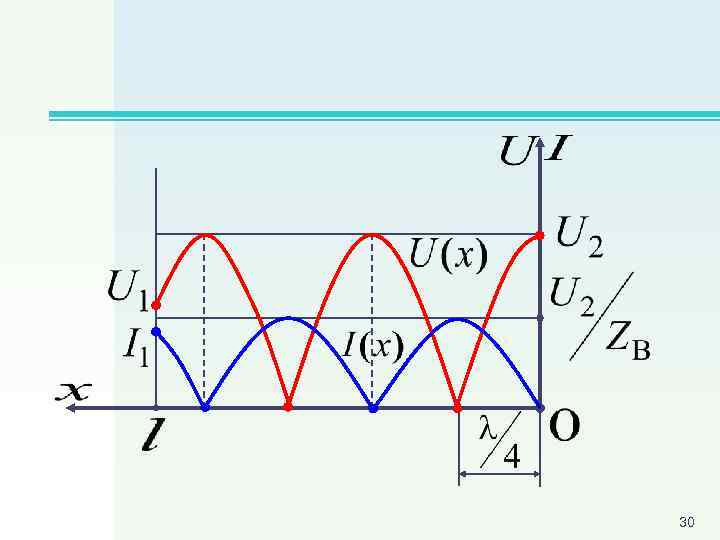

Построим графики для действующих значений 29
30

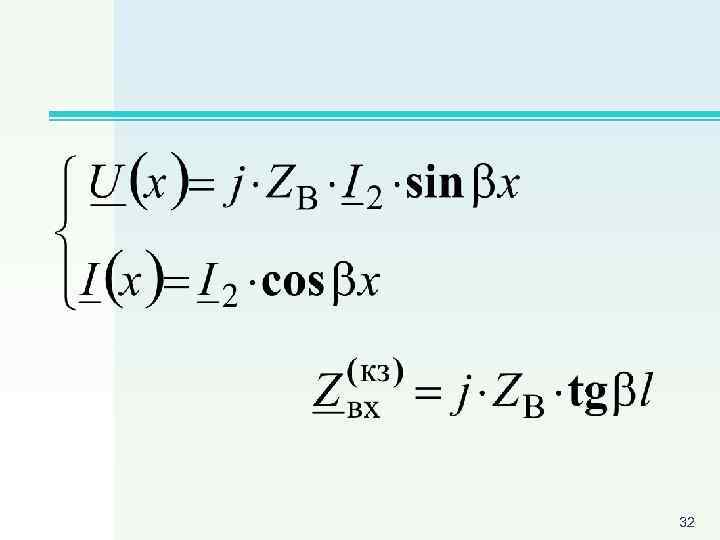

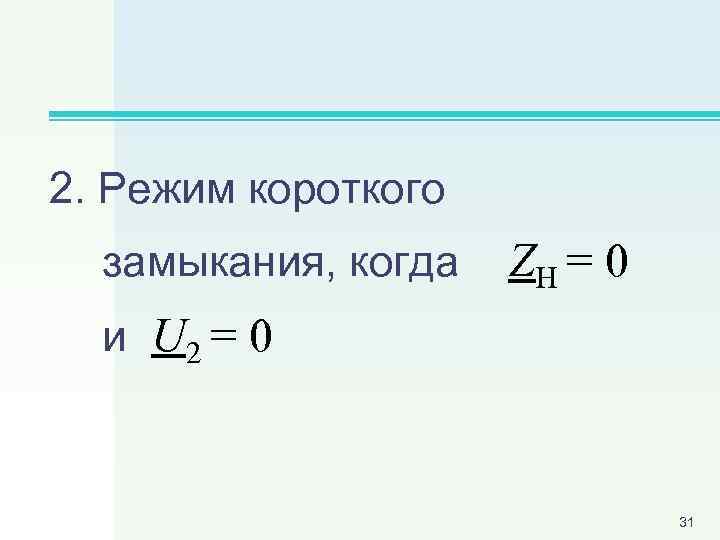

2. Режим короткого замыкания, когда ZН = 0 и U 2 = 0 31
32

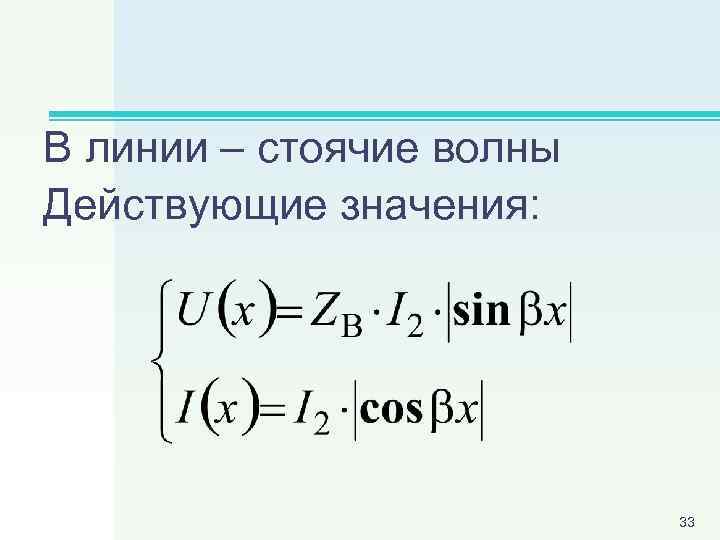

В линии – стоячие волны Действующие значения: 33
34

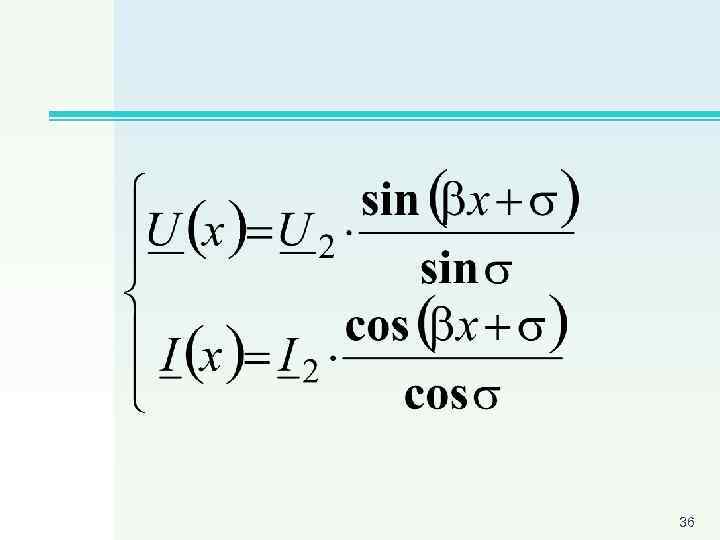

3. Режим реактивной нагрузки, когда ZН = j XH , U 2 = j XH I 2 , 35
36

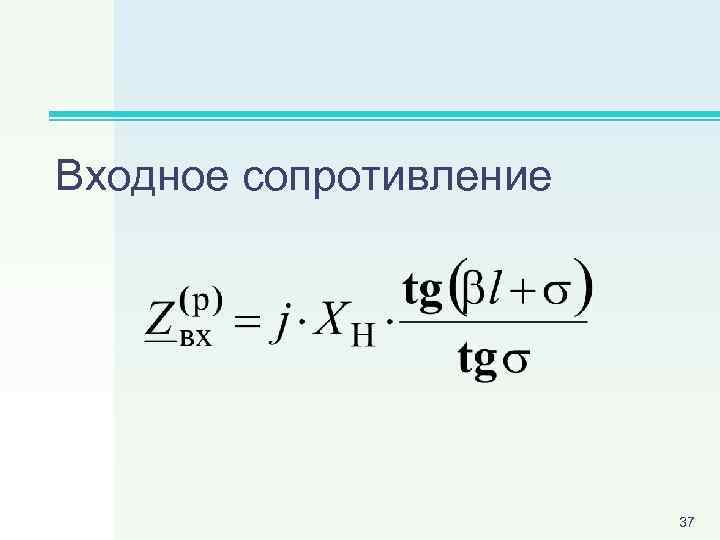

Входное сопротивление 37

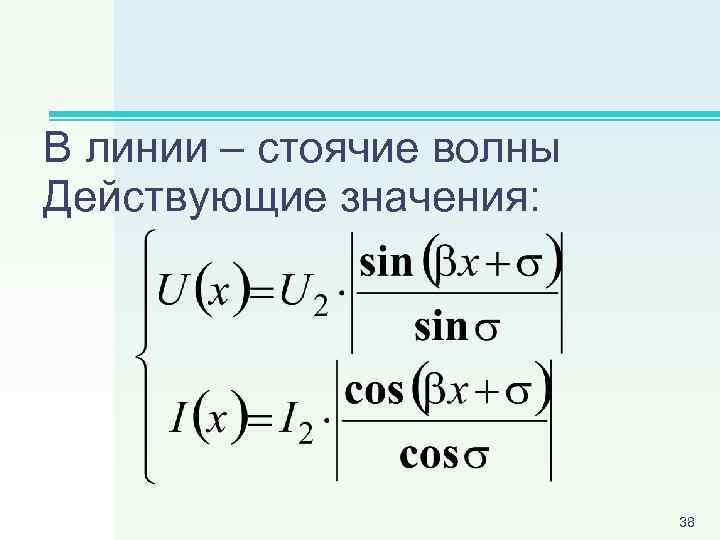

В линии – стоячие волны Действующие значения: 38

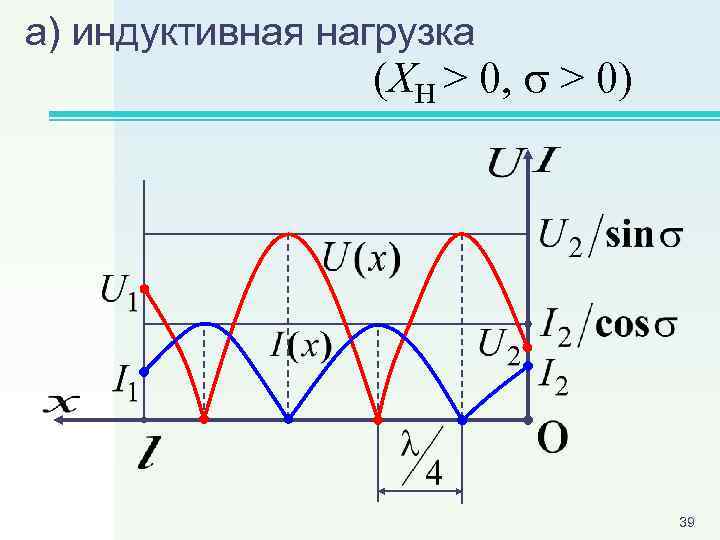

а) индуктивная нагрузка (XH > 0, > 0) 39

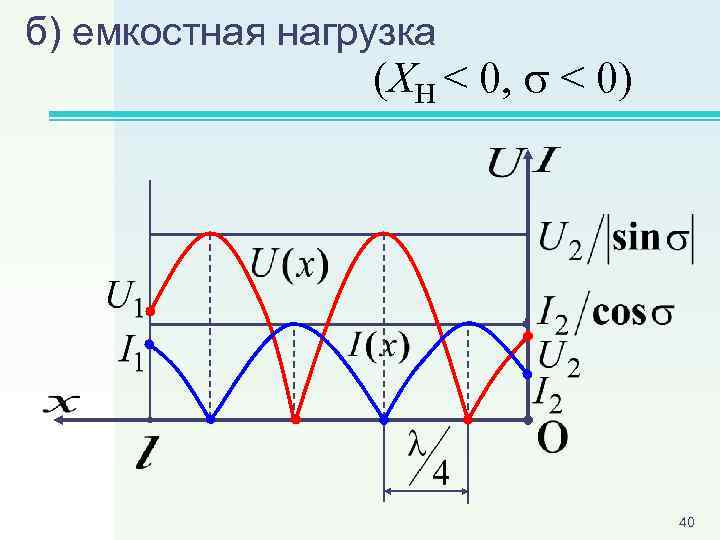

б) емкостная нагрузка (XH < 0, < 0) 40

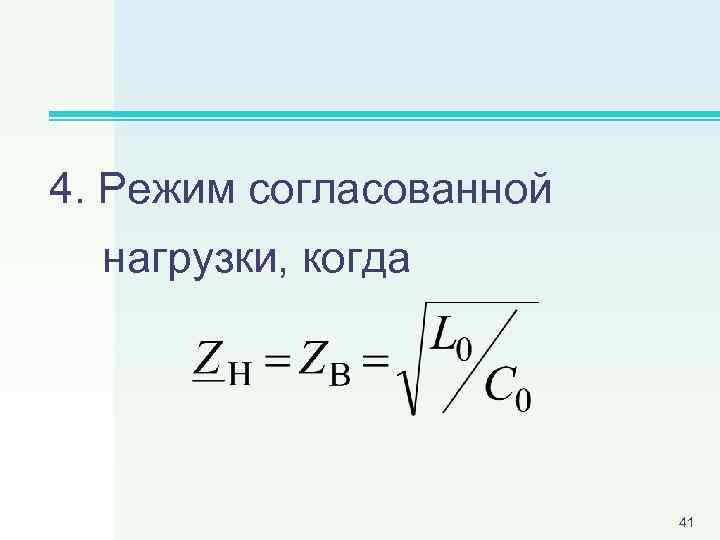

4. Режим согласованной нагрузки, когда 41
42

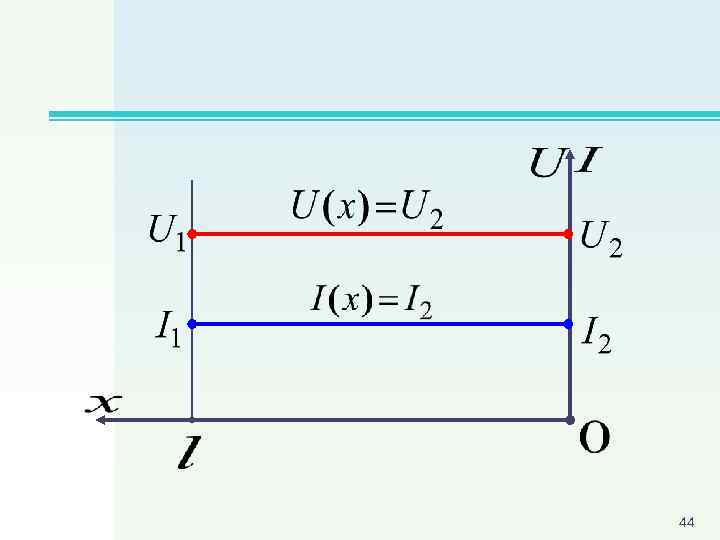

Стоячих волн нет Действующие значения: 43
44

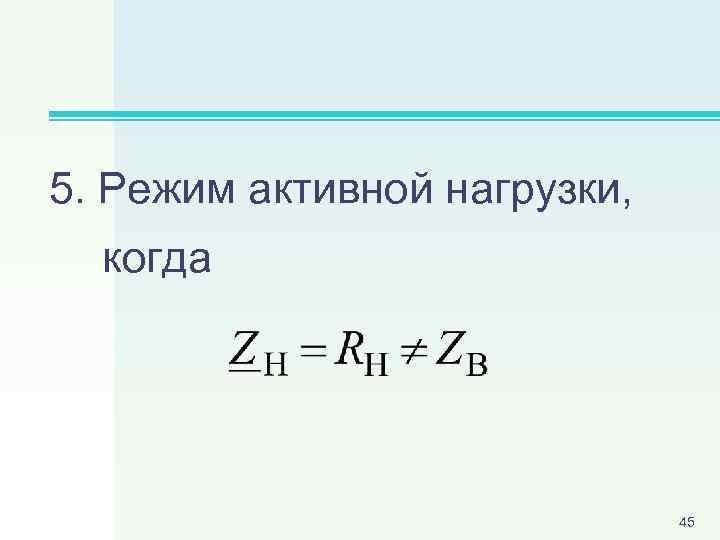

5. Режим активной нагрузки, когда 45
46

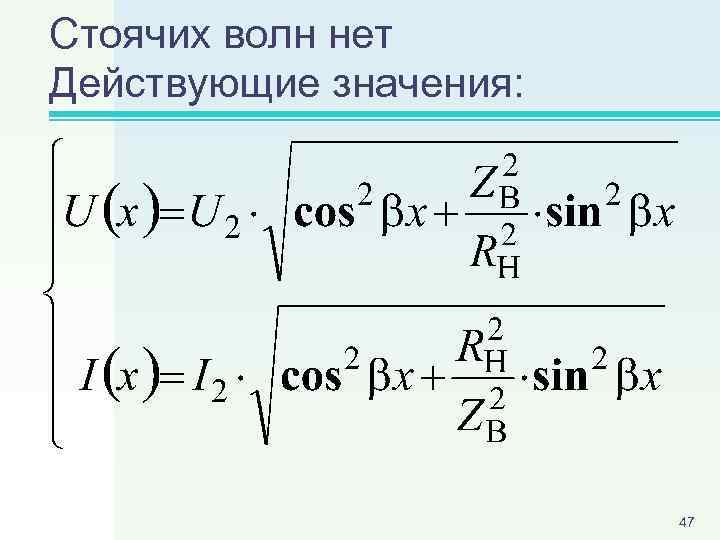

Стоячих волн нет Действующие значения: 47

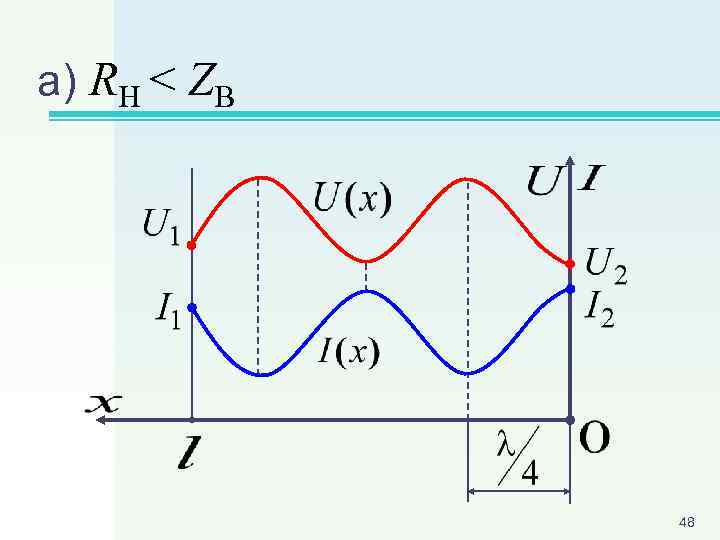

а) RH < ZB 48

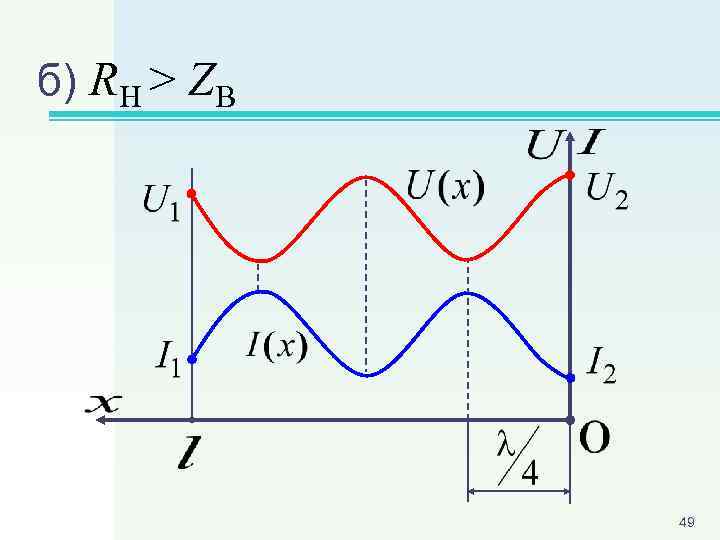

б) RH > ZB 49

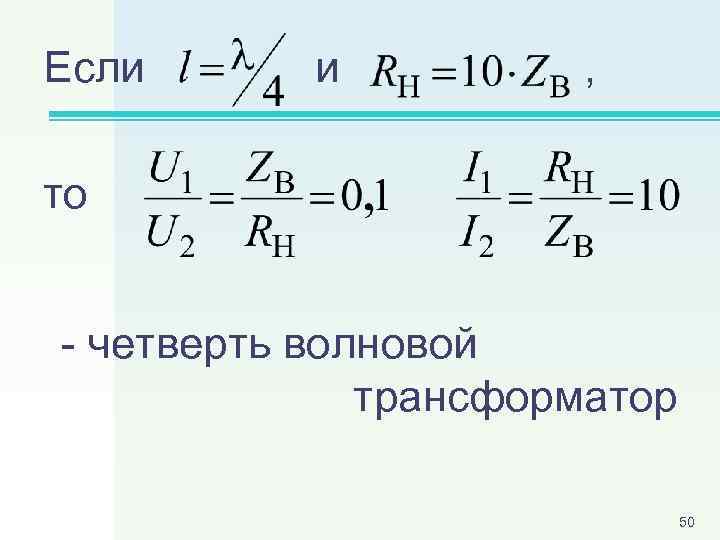

Если и , то - четверть волновой трансформатор 50
