14 SIAP SÍTĚ A PROTOKOLY Hodina 5

14 SIAP – SÍTĚ A PROTOKOLY Hodina 5.

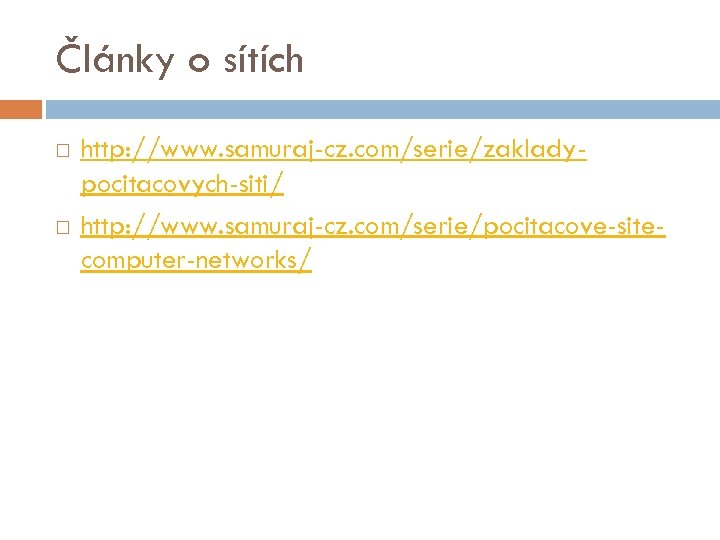

Články o sítích http: //www. samuraj-cz. com/serie/zakladypocitacovych-siti/ http: //www. samuraj-cz. com/serie/pocitacove-sitecomputer-networks/

TCP/IP model http: //www. samuraj-cz. com/clanek/tcpip-model-encapsulace-paketu-vs-ramec/

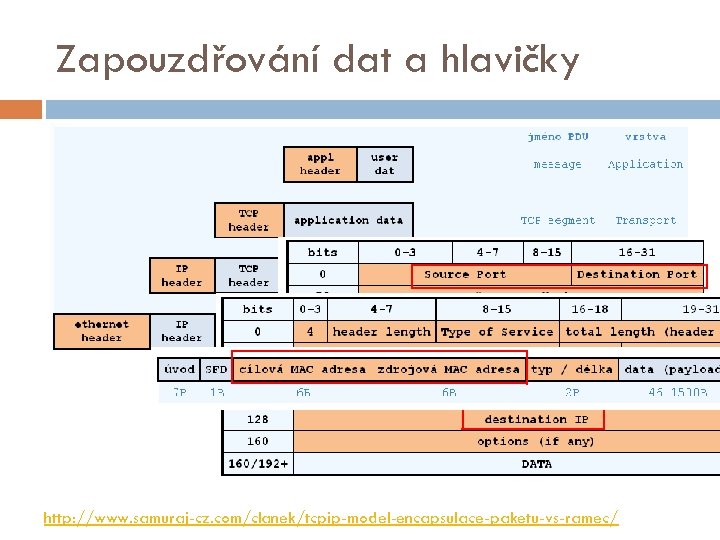

Zapouzdřování dat a hlavičky http: //www. samuraj-cz. com/clanek/tcpip-model-encapsulace-paketu-vs-ramec/

Propojení podsítí Podsíť 2 Podsíť 1 FD, FEL, …. => ČVUT => CESNET => ……

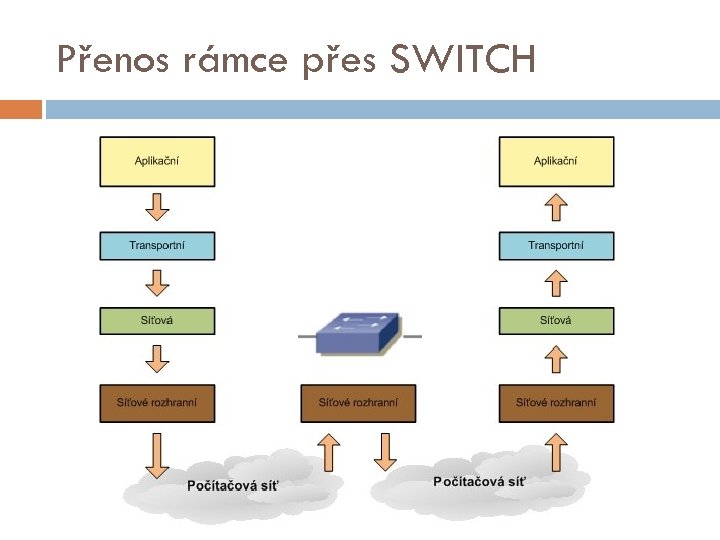

Přenos rámce přes SWITCH http: //www. samuraj-cz. com/clanek/tcpip-a-ethernet-cesta-v-siti-aktivni-sitove-prvky/

Přenos rámce přes SWITCH

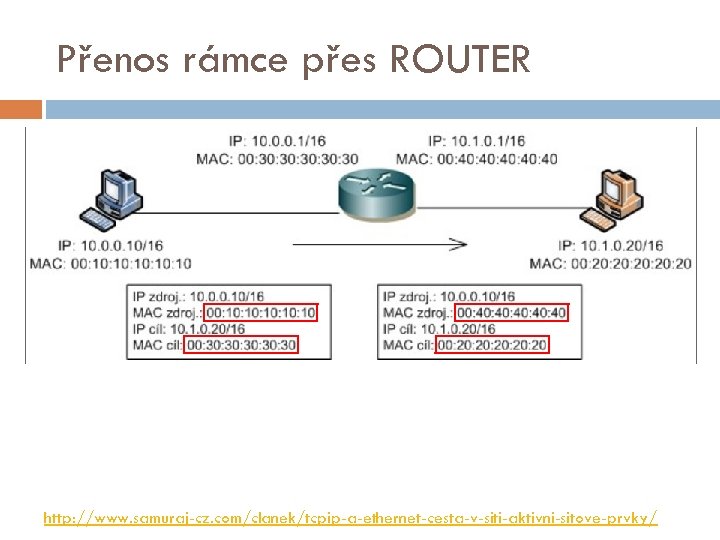

Přenos rámce přes ROUTER http: //www. samuraj-cz. com/clanek/tcpip-a-ethernet-cesta-v-siti-aktivni-sitove-prvky/

Přenos rámce přes ROUTER http: //www. samuraj-cz. com/clanek/tcpip-a-ethernet-cesta-v-siti-aktivni-sitove-prvky/

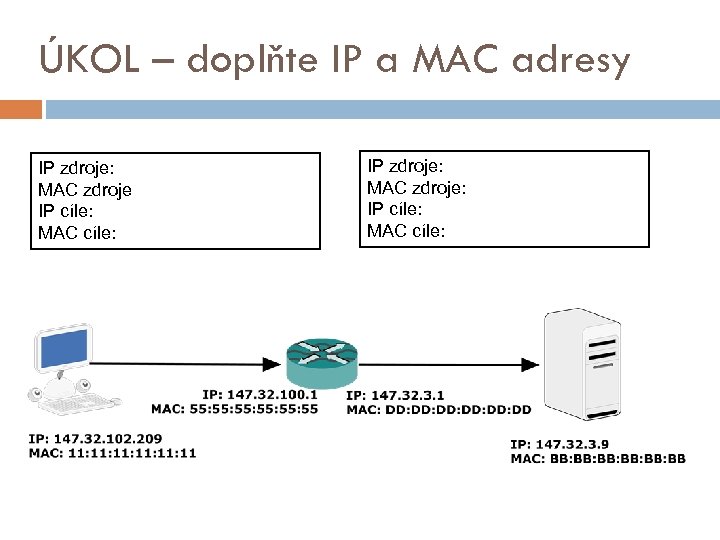

ÚKOL – doplňte IP a MAC adresy IP zdroje: MAC zdroje IP cíle: MAC cíle: IP zdroje: MAC zdroje: IP cíle: MAC cíle:

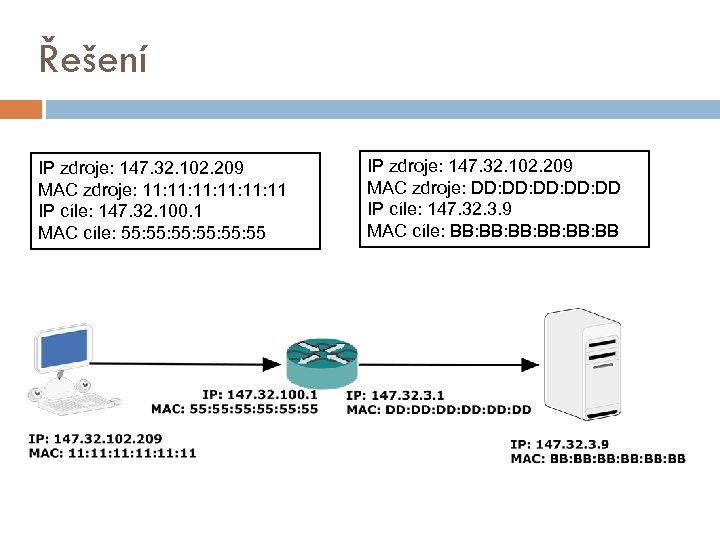

Řešení IP zdroje: 147. 32. 102. 209 MAC zdroje: 11: 11: 11 IP cíle: 147. 32. 100. 1 MAC cíle: 55: 55: 55 IP zdroje: 147. 32. 102. 209 MAC zdroje: DD: DD: DD IP cíle: 147. 32. 3. 9 MAC cíle: BB: BB: BB

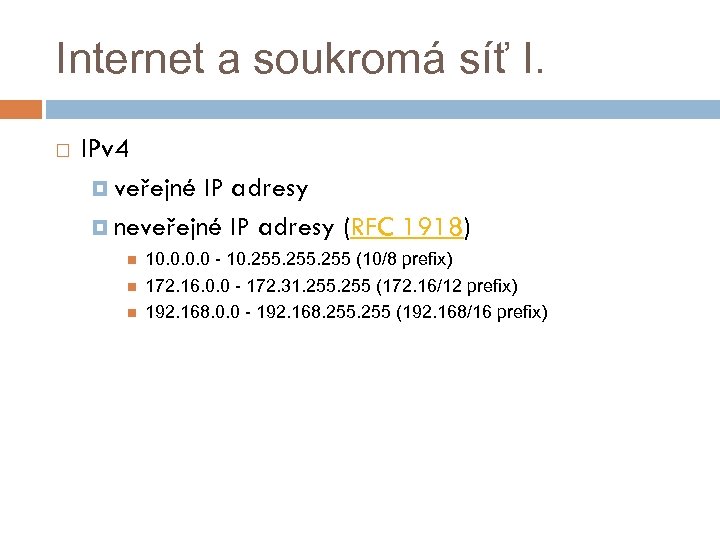

Internet a soukromá síť I. IPv 4 veřejné IP adresy neveřejné IP adresy (RFC 1918) 10. 0 - 10. 255 (10/8 prefix) 172. 16. 0. 0 - 172. 31. 255 (172. 16/12 prefix) 192. 168. 0. 0 - 192. 168. 255 (192. 168/16 prefix)

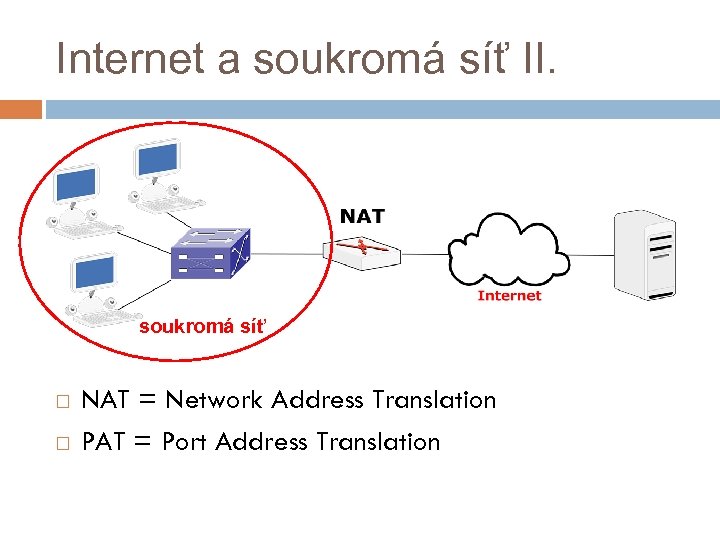

Internet a soukromá síť II. soukromá síť NAT = Network Address Translation PAT = Port Address Translation

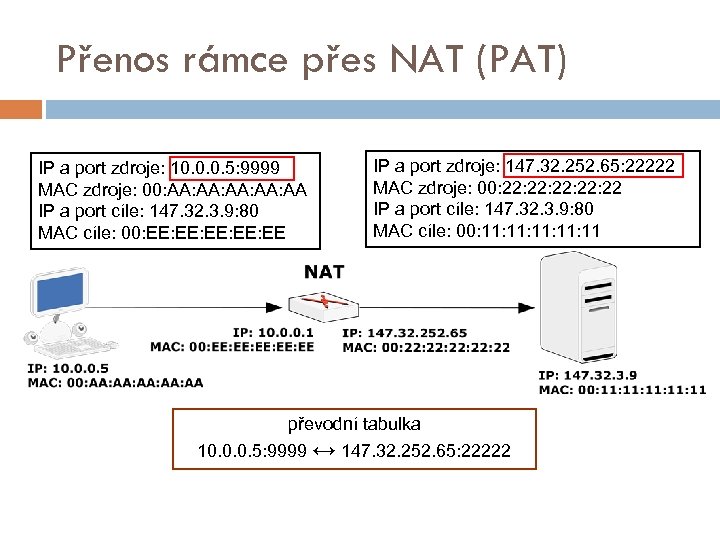

Přenos rámce přes NAT (PAT) IP a port zdroje: 10. 0. 0. 5: 9999 MAC zdroje: 00: AA: AA: AA IP a port cíle: 147. 32. 3. 9: 80 MAC cíle: 00: EE: EE: EE IP a port zdroje: 147. 32. 252. 65: 22222 MAC zdroje: 00: 22: 22: 22 IP a port cíle: 147. 32. 3. 9: 80 MAC cíle: 00: 11: 11: 11 převodní tabulka 10. 0. 0. 5: 9999 ↔ 147. 32. 252. 65: 22222

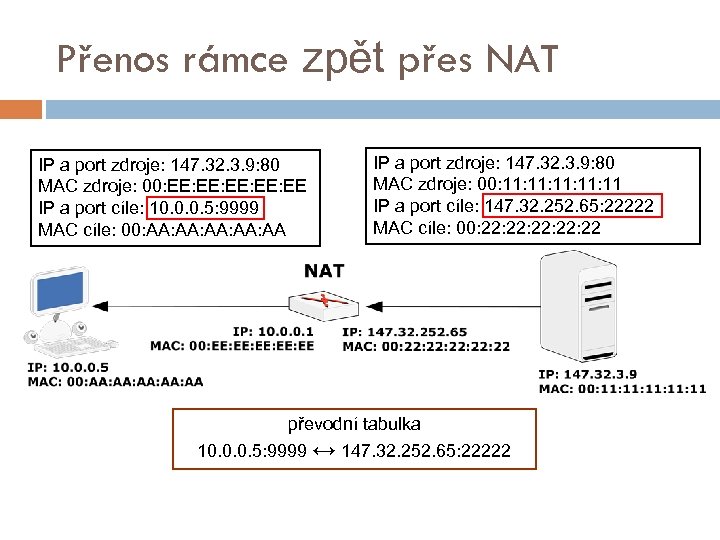

Přenos rámce zpět přes NAT IP a port zdroje: 147. 32. 3. 9: 80 MAC zdroje: 00: EE: EE: EE IP a port cíle: 10. 0. 0. 5: 9999 MAC cíle: 00: AA: AA: AA IP a port zdroje: 147. 32. 3. 9: 80 MAC zdroje: 00: 11: 11: 11 IP a port cíle: 147. 32. 252. 65: 22222 MAC cíle: 00: 22: 22: 22 převodní tabulka 10. 0. 0. 5: 9999 ↔ 147. 32. 252. 65: 22222

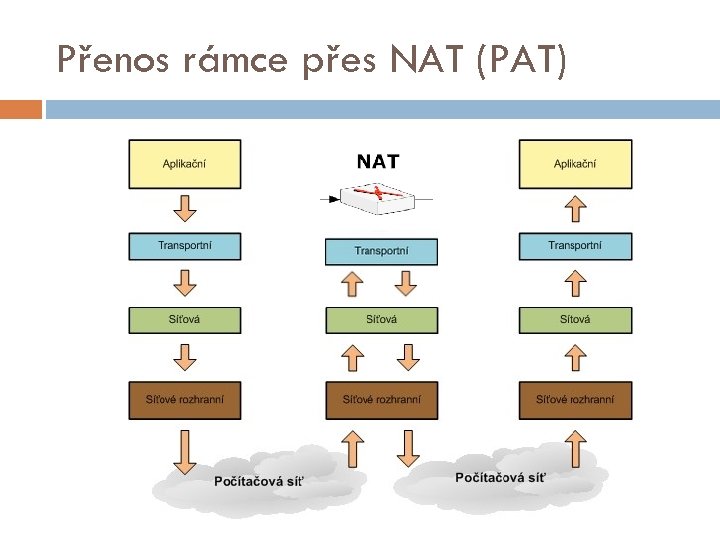

Přenos rámce přes NAT (PAT)

cmd. exe cmd. exe = shell v operačním systému Microsoft Windows poskytující v tomto systému rozhraní příkazového řádku Příkazová řádka umožňuje ovládat počítač pomocí textových příkazů - oproti grafickému rozhraní nabízí vyšší produktivitu Start / Spustit cmd

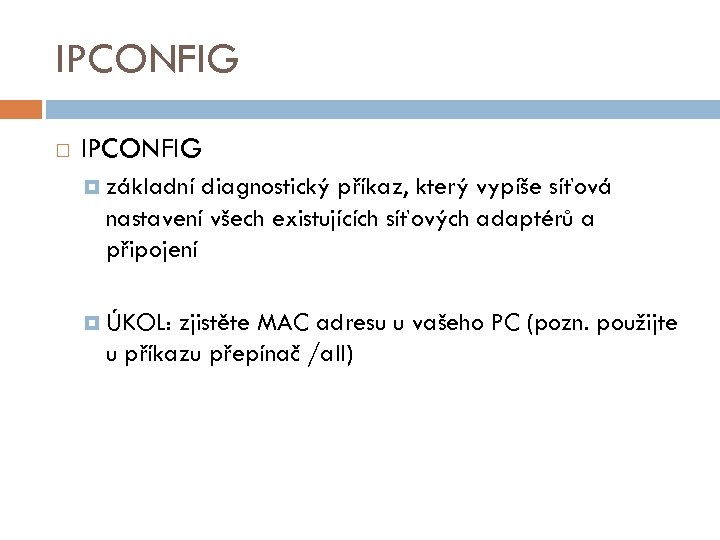

IPCONFIG základní diagnostický příkaz, který vypíše síťová nastavení všech existujících síťových adaptérů a připojení ÚKOL: zjistěte MAC adresu u vašeho PC (pozn. použijte u příkazu přepínač /all)

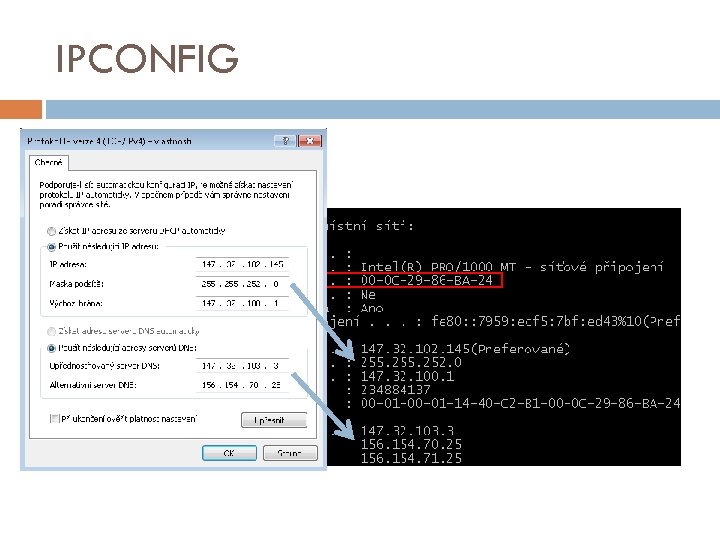

IPCONFIG ipconfig /all

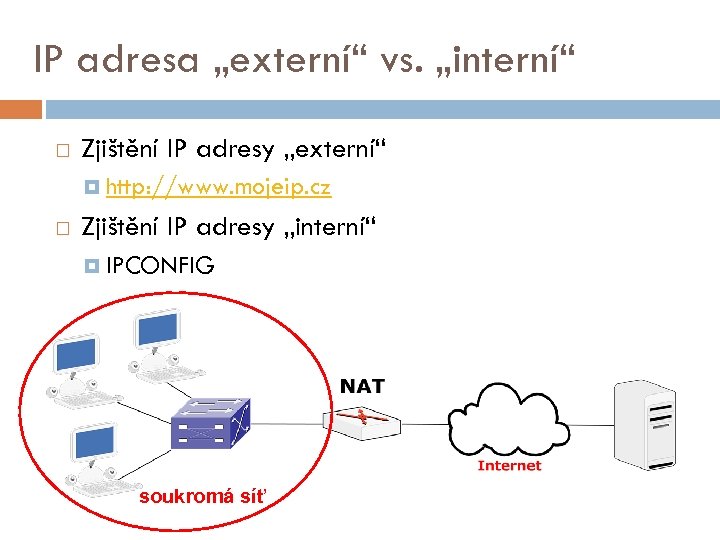

IP adresa „externí“ vs. „interní“ Zjištění IP adresy „externí“ http: //www. mojeip. cz Zjištění IP adresy „interní“ IPCONFIG soukromá síť

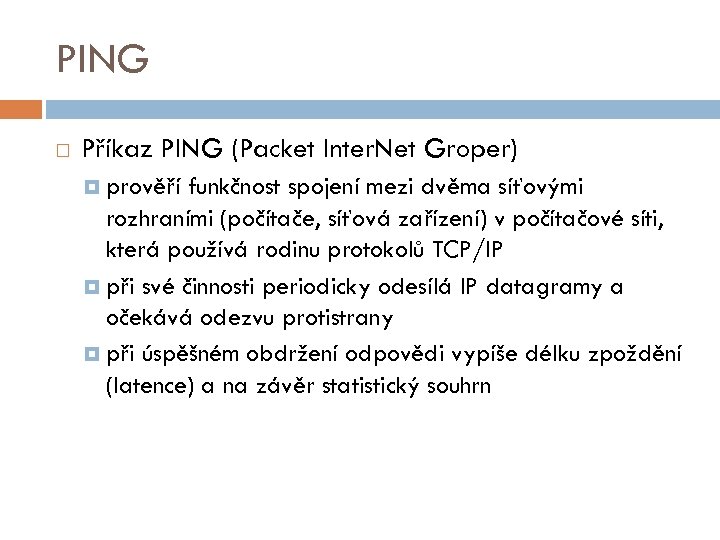

PING Příkaz PING (Packet Inter. Net Groper) prověří funkčnost spojení mezi dvěma síťovými rozhraními (počítače, síťová zařízení) v počítačové síti, která používá rodinu protokolů TCP/IP při své činnosti periodicky odesílá IP datagramy a očekává odezvu protistrany při úspěšném obdržení odpovědi vypíše délku zpoždění (latence) a na závěr statistický souhrn

PING Příkaz PING (Packet Inter. Net Groper) parametr - doménové jméno nebo IP adresa síťového rozhraní, jehož dostupnost chceme prověřit ÚKOL: pinkněte na webový server fakulty pinkněte na bránu 147. 32. 100. 1

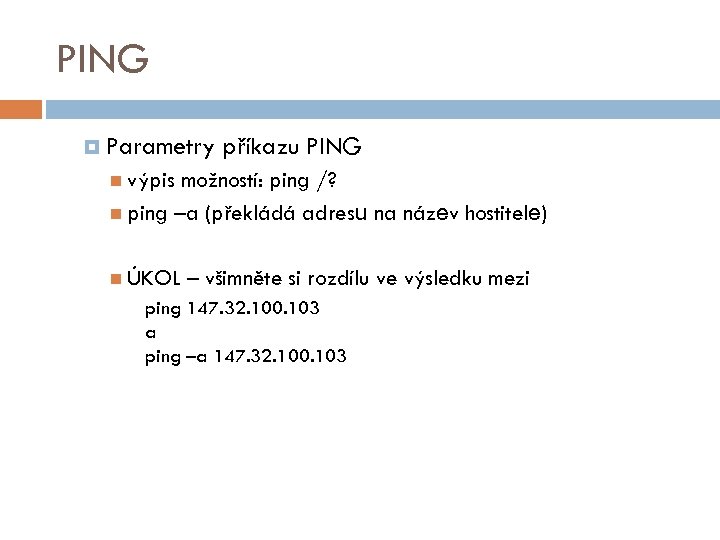

PING Parametry příkazu PING výpis možností: ping /? ping –a (překládá adresu na název hostitele) ÚKOL – všimněte si rozdílu ve výsledku mezi ping 147. 32. 100. 103 a ping –a 147. 32. 100. 103

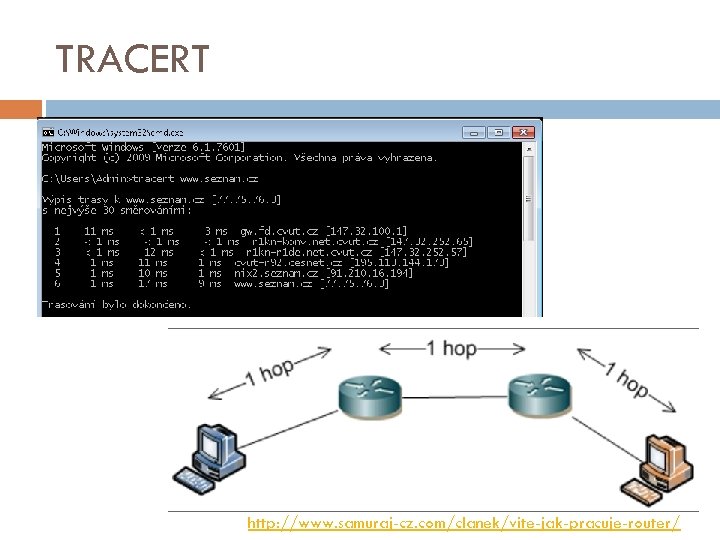

TRACERT Příkaz TRACERT slouží k analýze počítačové sítě – určuje trasu k cíli vypisuje uzly (resp. směrovače/routery) na cestě datagramů od zdroje až k zadanému cíli konkrétněji: říká, přes které aktivní prvky jde dotaz (brána, uzly) například na seznam. cz ÚKOL: vypište trasu k www. seznam. cz

TRACERT http: //www. samuraj-cz. com/clanek/vite-jak-pracuje-router/

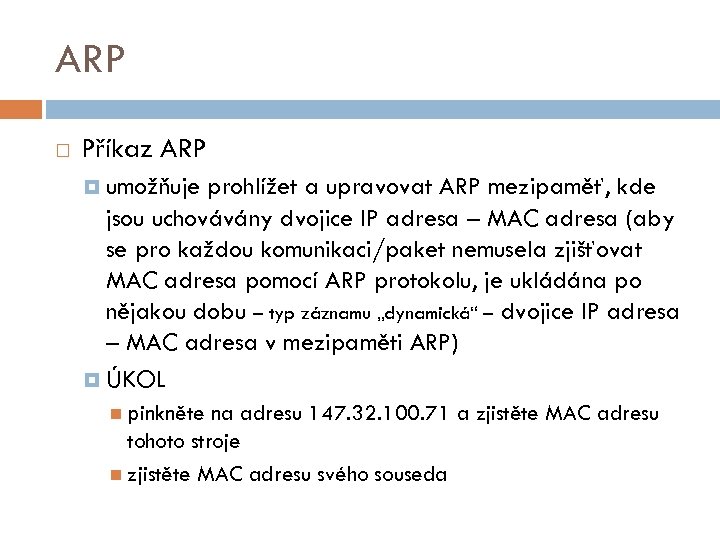

ARP Příkaz ARP umožňuje prohlížet a upravovat ARP mezipaměť, kde jsou uchovávány dvojice IP adresa – MAC adresa (aby se pro každou komunikaci/paket nemusela zjišťovat MAC adresa pomocí ARP protokolu, je ukládána po nějakou dobu – typ záznamu „dynamická“ – dvojice IP adresa – MAC adresa v mezipaměti ARP) ÚKOL pinkněte na adresu 147. 32. 100. 71 a zjistěte MAC adresu tohoto stroje zjistěte MAC adresu svého souseda

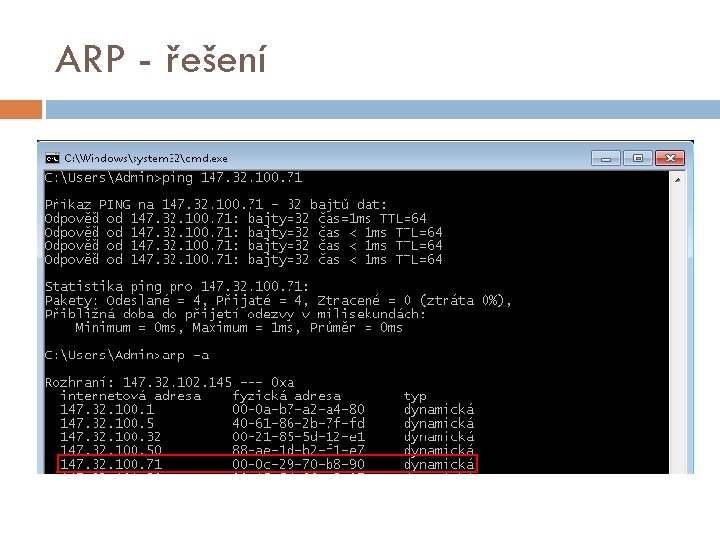

ARP - řešení

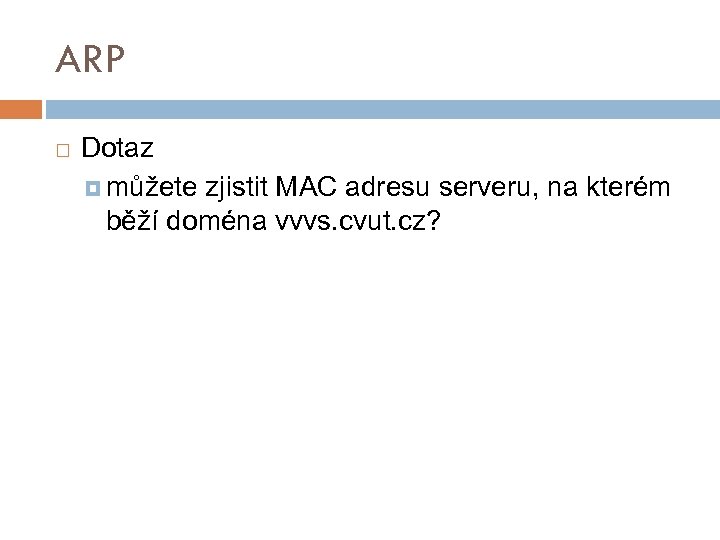

ARP Dotaz můžete zjistit MAC adresu serveru, na kterém běží doména vvvs. cvut. cz?

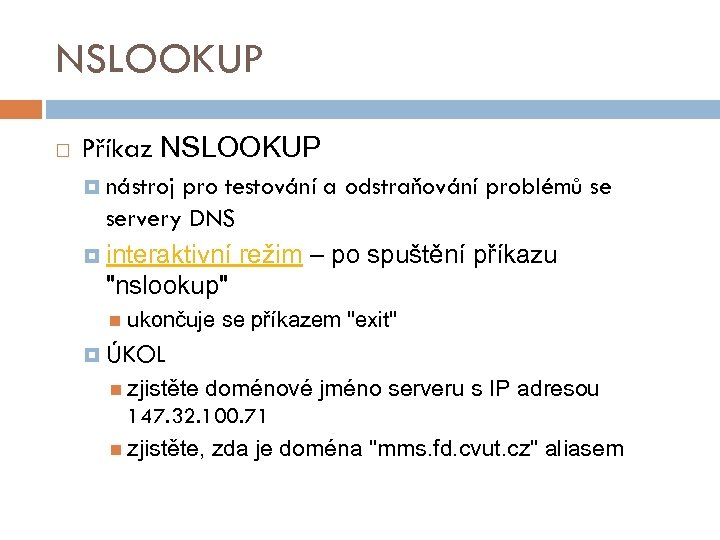

NSLOOKUP Příkaz NSLOOKUP nástroj pro testování a odstraňování problémů se servery DNS interaktivní režim – po spuštění příkazu "nslookup" ukončuje se příkazem "exit" ÚKOL zjistěte doménové jméno serveru s IP adresou 147. 32. 100. 71 zjistěte, zda je doména "mms. fd. cvut. cz" aliasem

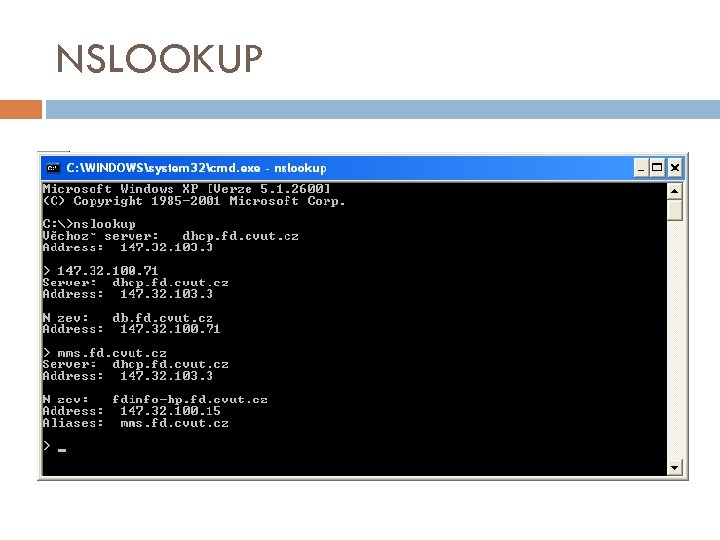

NSLOOKUP

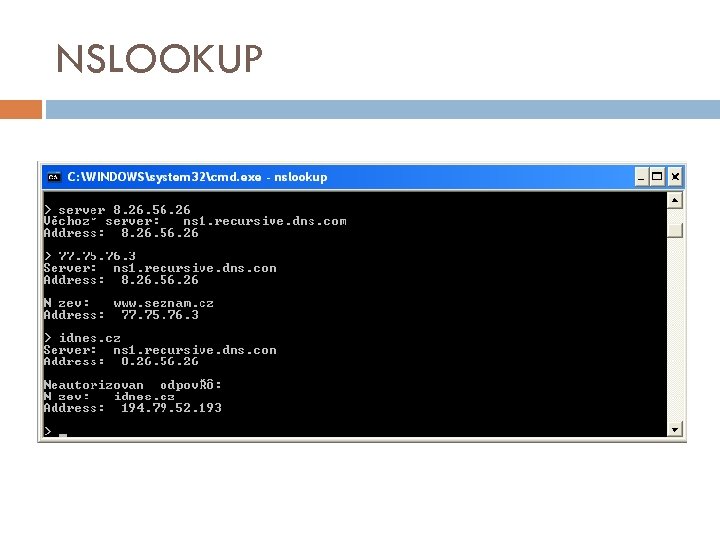

NSLOOKUP ÚKOL změňte DNS server na 8. 26. 56. 26 zjistěte doménové jméno serveru s IP adresou 77. 75. 76. 3 zjistěte, zda je doména "idnes. cz" aliasem

NSLOOKUP

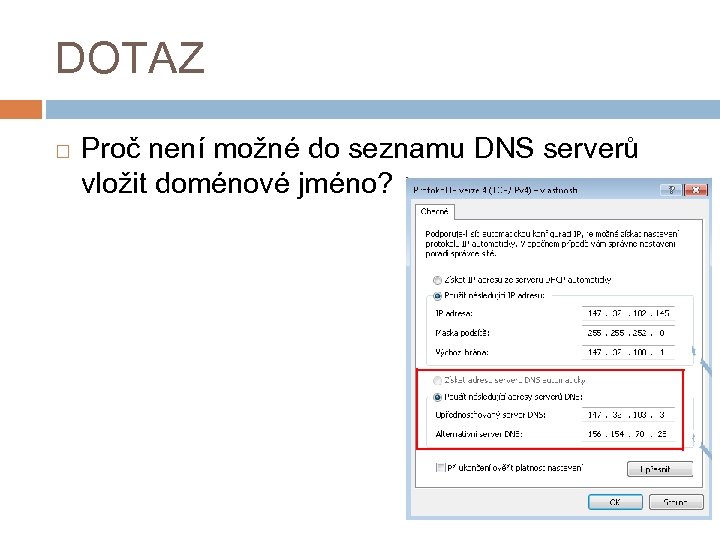

DOTAZ Proč není možné do seznamu DNS serverů vložit doménové jméno?
