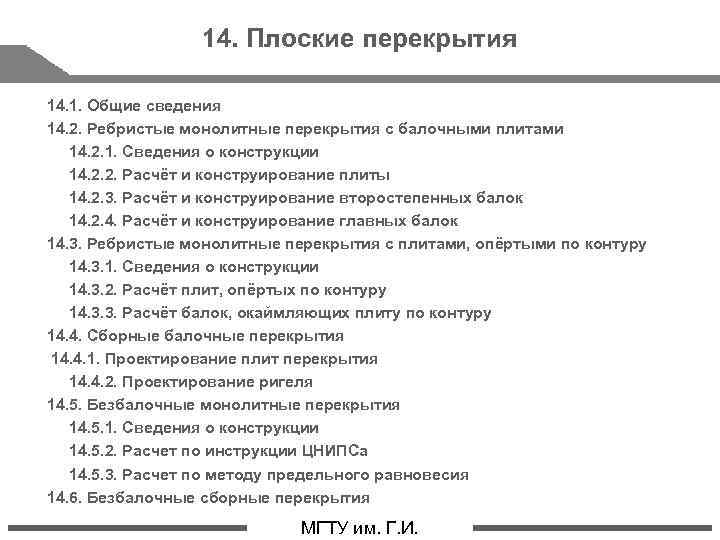

14. Плоские перекрытия 14. 1. Общие сведения 14. 2. Ребристые монолитные перекрытия с балочными плитами 14. 2. 1. Сведения о конструкции 14. 2. 2. Расчёт и конструирование плиты 14. 2. 3. Расчёт и конструирование второстепенных балок 14. 2. 4. Расчёт и конструирование главных балок 14. 3. Ребристые монолитные перекрытия с плитами, опёртыми по контуру 14. 3. 1. Сведения о конструкции 14. 3. 2. Расчёт плит, опёртых по контуру 14. 3. 3. Расчёт балок, окаймляющих плиту по контуру 14. 4. Сборные балочные перекрытия 14. 4. 1. Проектирование плит перекрытия 14. 4. 2. Проектирование ригеля 14. 5. Безбалочные монолитные перекрытия 14. 5. 1. Сведения о конструкции 14. 5. 2. Расчет по инструкции ЦНИПСа 14. 5. 3. Расчет по методу предельного равновесия 14. 6. Безбалочные сборные перекрытия стр. 1 МГТУ им. Г. И.

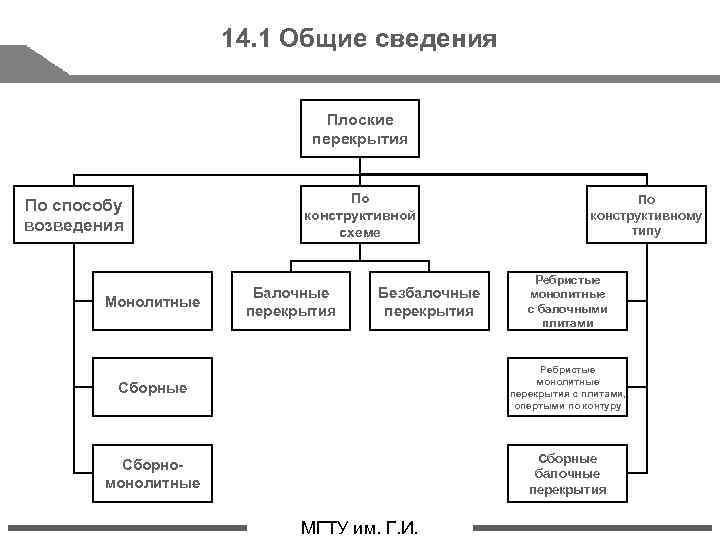

14. 1 Общие сведения Плоские перекрытия По конструктивной схеме По способу возведения Монолитные Балочные перекрытия Безбалочные перекрытия По конструктивному типу Ребристые монолитные с балочными плитами Сборные Ребристые монолитные перекрытия с плитами, опертыми по контуру Сборномонолитные Сборные балочные перекрытия стр. 2 МГТУ им. Г. И.
14. 1 Общие сведения Деление всех плит на балочные и опёртые по контуру а) l. Д/l. К ≥ 2 – плиты балочные, работающие только в одном направлении б) lд /lк <2 – плита, опёртая по контуру, и работает в двух направлениях стр. 3 МГТУ им. Г. И.
14. 2. 1. Сведения о конструкции План ребристого перекрытия с балочными плитами 1 – первые (крайние) расчётные пролёты второстепенной балки; 2 – то же, вторые (от края); 3 – то же, третьи (все средние); 4 – расчётная полоса плиты перекрытия; 5 – грузовая площадь второстепенной балки; 6 – то же, главной балки; 7 – то же, колонны стр. 4 МГТУ им. Г. И.
14. 2. 2. Расчёт и конструирование плиты Расчётная схема и эпюра М монолитной балочной плиты стр. 5 МГТУ им. Г. И.
14. 2. 2. Расчёт и конструирование плиты К расчёту плиты по упругой схеме а – расчетная схема плиты; б – поворот опор при действии на плиту полезной нагрузки стр. 6 МГТУ им. Г. И.
14. 2. 2. Расчёт и конструирование плиты Армирование плиты рулонными сварными сетками а – одной сеткой; б – дополнительной сеткой в первом пролёте и на опоре; 1 – рабочая (растянутая) арматура (продольные стержни сетки); 2 – распределительная арматура (поперечные стержни сетки); 3 – дополнительная рулонная сетка или отдельные стержни; 4 – основная рулонная сетка. стр. 7 МГТУ им. Г. И.

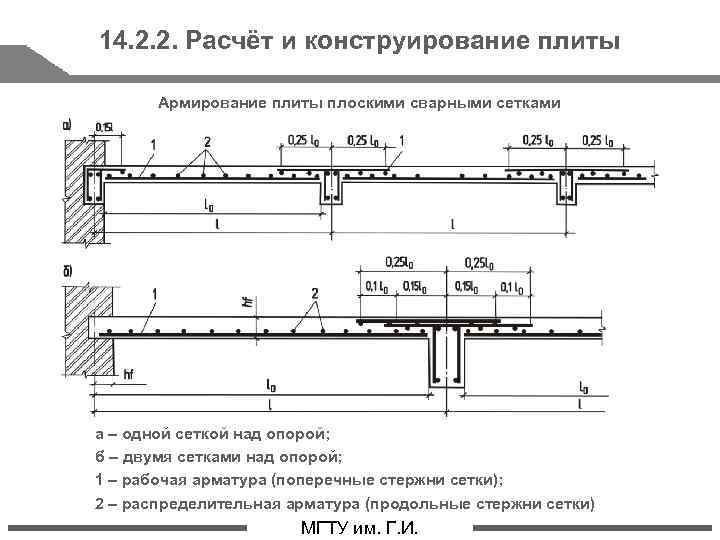

14. 2. 2. Расчёт и конструирование плиты Армирование плиты плоскими сварными сетками а – одной сеткой над опорой; б – двумя сетками над опорой; 1 – рабочая арматура (поперечные стержни сетки); 2 – распределительная арматура (продольные стержни сетки) стр. 8 МГТУ им. Г. И.
14. 2. 3. Расчёт и конструирование второстепенных балок Расчётная схема неразрезной многопролётной второстепенной балки 1 – крайние пролёты; 2 – вторые от края пролёты; 3 – все средние пролёты; 4 – обвязочная балка или стена; 5 – второстепенная балка; 6 – главная балка стр. 9 МГТУ им. Г. И.
14. 2. 3. Расчёт и конструирование второстепенных балок Схемы загружения неразрезной многопролётной второстепенной балки стр. 10 МГТУ им. Г. И.
14. 2. 3. Расчёт и конструирование второстепенных балок Тавровое и прямоугольные расчётные сечения второстепенной балки при расчёте по нормальным сечениям стр. 11 МГТУ им. Г. И.
14. 2. 3. Расчёт и конструирование второстепенных балок Армирование второстепенной балки сварными плоскими каркасами и сетками 1 – конструктивная сетка над крайней главной балкой; 2 – надопорные сетки шириной l 0 (надопорная рабочая арматура второстепенных балок); 3 – два стыковых стержня d ≥ 12 d 1 и не менее 10 мм; 4 – рабочие стержни надопорной сетки; 5 – дополнительные стержни у колонны; 6 – корытообразная сетка или шпильки у опор; стр. 12 МГТУ им. Г. И.
14. 2. 4. Расчёт и конструирование главных балок Расчетная схема главной балки q – собственный вес главной балки G – постоянная нагрузка; P – временная нагрузка стр. 13 МГТУ им. Г. И.
14. 3. 1. Сведения о конструкции Схема перекрытия с плитами, опертыми по контуру а – больших пролётов; б – малых пролётов (кессонные); 1 – плита; 2 – колонна; 3 – балка; 4 – главная балка; 5 – второстепенная балка l 1, l 2 - от 4 до 6 м; а, b - от 1, 5 до 2 м; hf - более 1/50 l 1. стр. 14 МГТУ им. Г. И.
14. 3. 1. Сведения о конструкции Армирование плит, опёртых по контуру узкими сварными сетками а – план расположения нижних сеток; б – план расположения верхних сеток; 1 – главная балка; 2 – плита; стр. 15 МГТУ им. Г. И.
14. 3. 1. Сведения о конструкции Армирование плит, опёртых по контуру больших пролётов. План расположения нижних и верхних сеток. а – план расположения нижних сеток; б – план расположения верхних сеток; стр. 16 МГТУ им. Г. И.
14. 3. 2. Расчёт плит, опёртых по контуру Схемы разрушения плит опёртых по контуру а – трещины на нижней поверхности плиты; б – трещины на верхней поверхности плиты стр. 17 МГТУ им. Г. И.
14. 3. 2. Расчёт плит, опёртых по контуру Расчётная схема плиты, опёртой по контуру стр. 18 МГТУ им. Г. И.

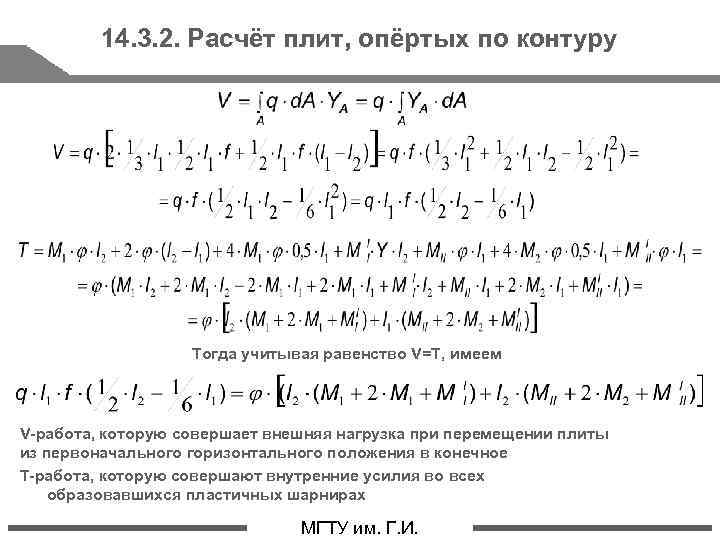

14. 3. 2. Расчёт плит, опёртых по контуру Тогда учитывая равенство V=T, имеем V-работа, которую совершает внешняя нагрузка при перемещении плиты из первоначального горизонтального положения в конечное Т-работа, которую совершают внутренние усилия во всех образовавшихся пластичных шарнирах стр. 19 МГТУ им. Г. И.

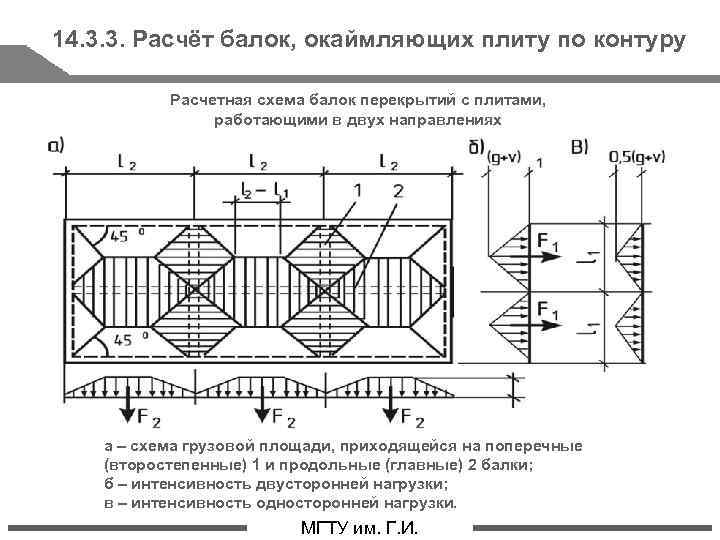

14. 3. 3. Расчёт балок, окаймляющих плиту по контуру Расчетная схема балок перекрытий с плитами, работающими в двух направлениях а – схема грузовой площади, приходящейся на поперечные (второстепенные) 1 и продольные (главные) 2 балки; б – интенсивность двусторонней нагрузки; в – интенсивность односторонней нагрузки. стр. 20 МГТУ им. Г. И.

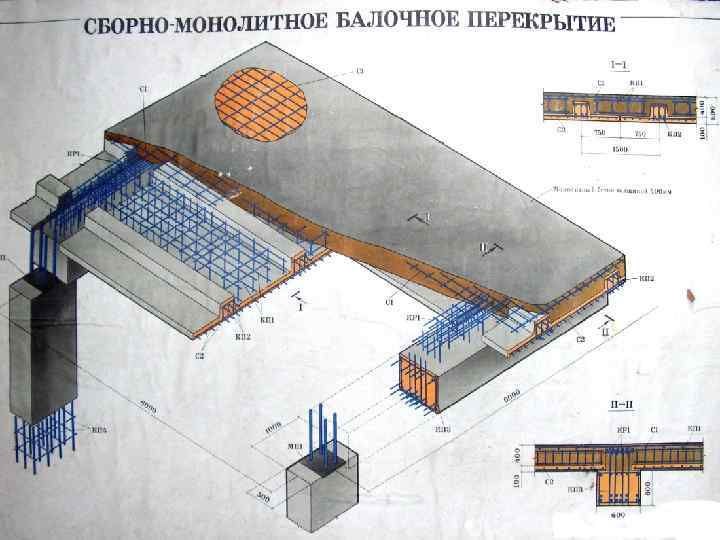

14. 4. Сборные балочные перекрытия Разрез перекрытия Перекрытия с различными направлениями ригеля Конструктивные схемы балочных панельных перекрытий 1 – ригель; 2 – плита; 3 – стеновая панель; 4 – колонна; стр. 21 МГТУ им. Г. И.
14. 4. 1. Проектирование плит перекрытия Формы поперечного сечения плит перекрытия а – с пустотами овальными; б – то же круглыми; в – то же вертикальными; г – ребристых ребрами вверх; д – то же ребрами вниз; е – сплошных стр. 22 МГТУ им. Г. И.
14. 4. 1. Проектирование плит перекрытия Эквивалентные двутавровые сечения плит для расчета прогибов а – с круглыми пустотами; б – с овальными пустотами; в – приведение круглого отверстия к квадратному; г – то же овального отверстия к прямоугольному; стр. 23 МГТУ им. Г. И.
14. 4. 1. Проектирование плит перекрытия Армирование панелей перекрытий 1 – напрягаемая арматура; 2 – узкие сетки в верхней зоне; 3 – петли для подъема; 4 – каркас; стр. 24 МГТУ им. Г. И.

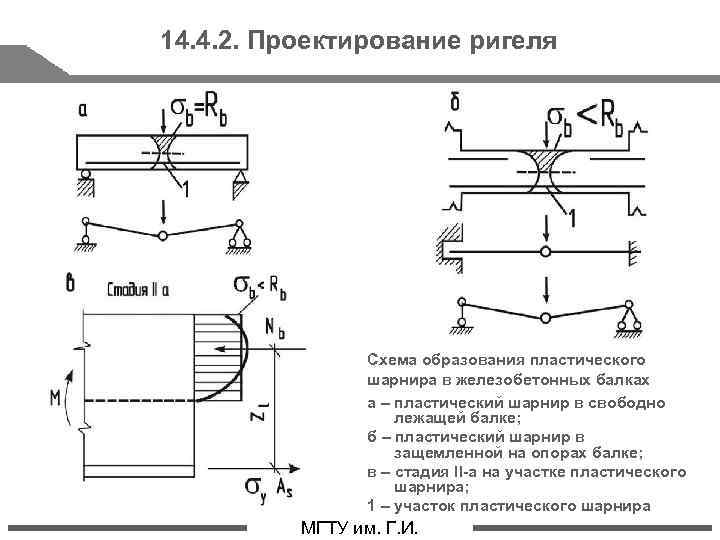

14. 4. 2. Проектирование ригеля Схема образования пластического шарнира в железобетонных балках а – пластический шарнир в свободно лежащей балке; б – пластический шарнир в защемленной на опорах балке; в – стадия II-а на участке пластического шарнира; 1 – участок пластического шарнира стр. 25 МГТУ им. Г. И.

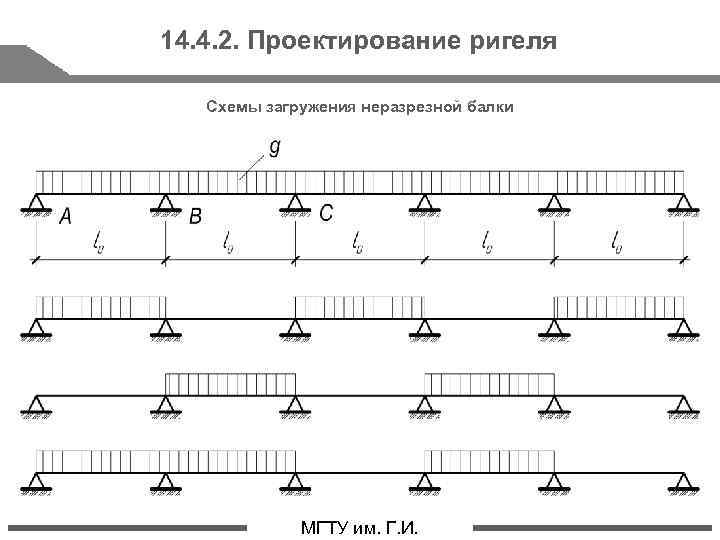

14. 4. 2. Проектирование ригеля Схемы загружения неразрезной балки стр. 26 МГТУ им. Г. И.
14. 4. 2. Проектирование ригеля Добавочные эпюры моментов стр. 27 МГТУ им. Г. И.
14. 4. 2. Проектирование ригеля Формы поперечного сечения сборного ригеля Поперечное сечение ригеля может быть прямоугольным, тавровым с полками вверху, тавровым с полками внизу. При опирании панелей перекрытия на нижние полки ригеля таврового сечения строительная высота перекрытия уменьшается. стр. 28 МГТУ им. Г. И.

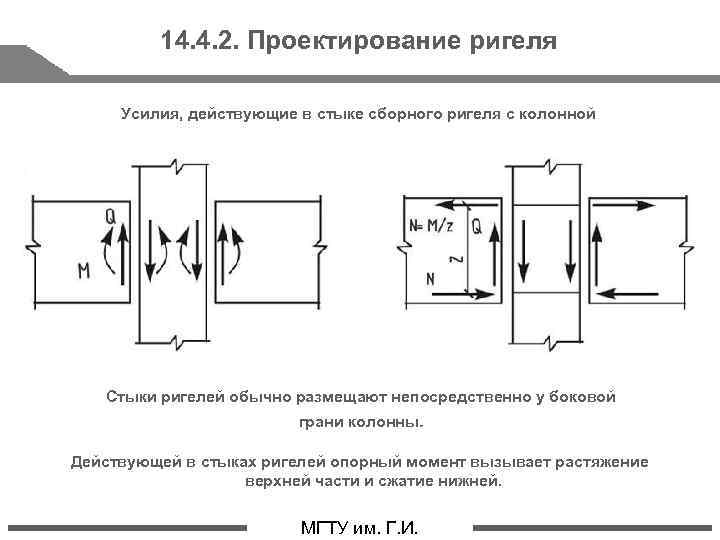

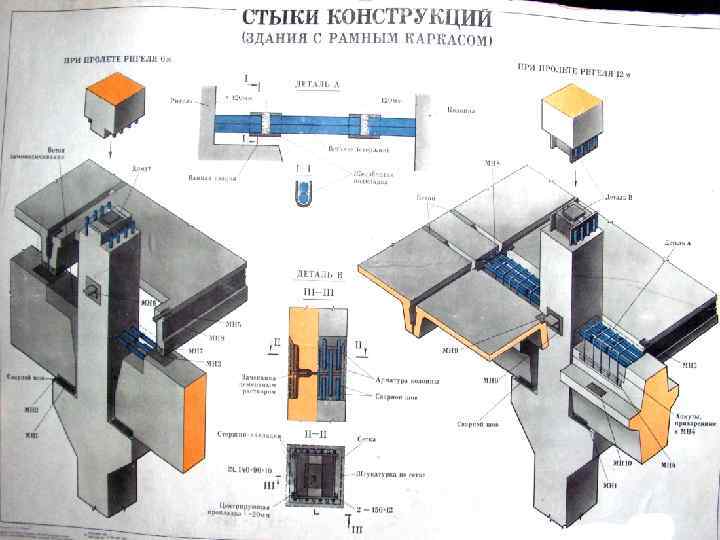

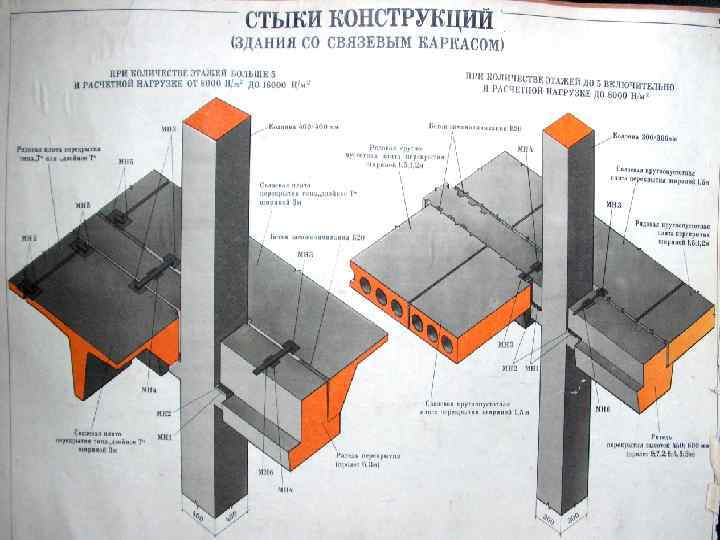

14. 4. 2. Проектирование ригеля Усилия, действующие в стыке сборного ригеля с колонной Стыки ригелей обычно размещают непосредственно у боковой грани колонны. Действующей в стыках ригелей опорный момент вызывает растяжение верхней части и сжатие нижней. стр. 29 МГТУ им. Г. И.

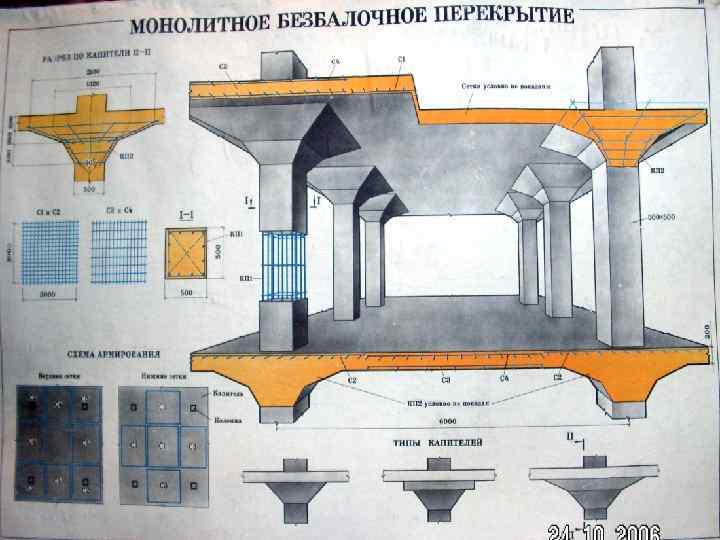

14. 5. 1. Сведения о конструкции Конструктивная схема безбалочного монолитного перекрытия Плита безбалочного перекрытия Капитель стр. 30 МГТУ им. Г. И. Колонна

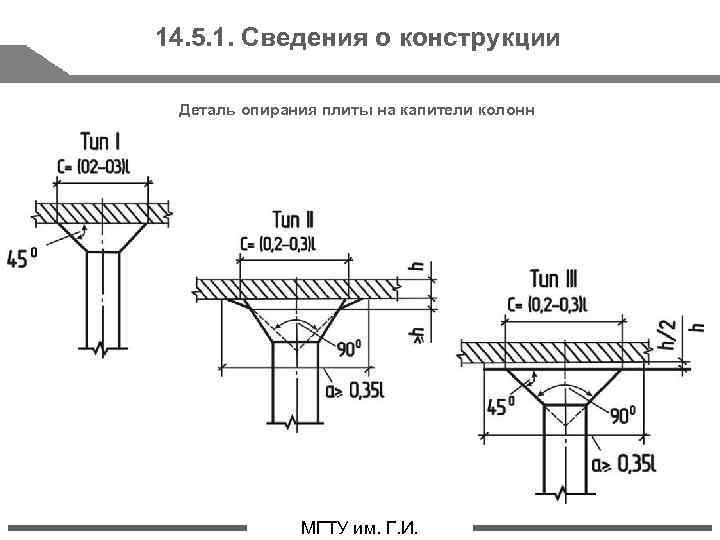

14. 5. 1. Сведения о конструкции Деталь опирания плиты на капители колонн стр. 31 МГТУ им. Г. И.

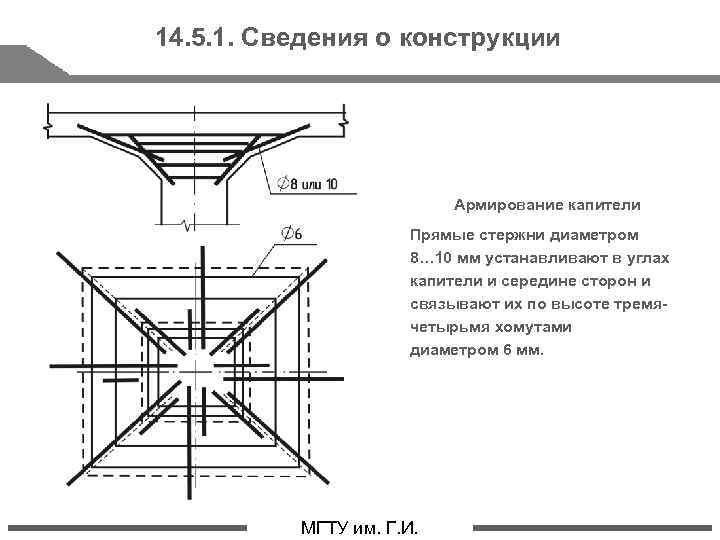

14. 5. 1. Сведения о конструкции Армирование капители Прямые стержни диаметром 8… 10 мм устанавливают в углах капители и середине сторон и связывают их по высоте тремячетырьмя хомутами диаметром 6 мм. стр. 32 МГТУ им. Г. И.

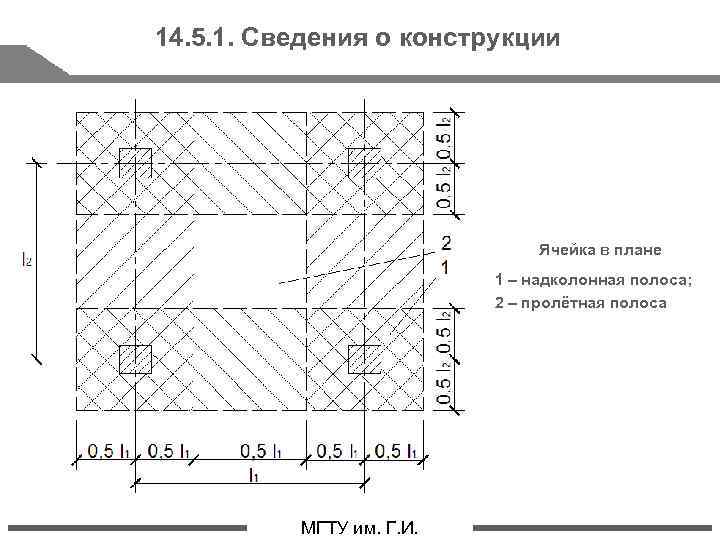

14. 5. 1. Сведения о конструкции Ячейка в плане 1 – надколонная полоса; 2 – пролётная полоса стр. 33 МГТУ им. Г. И.
14. 5. 1. Сведения о конструкции Расчётные схемы а – для надколонной полосы; б – для пролётной полосы стр. 34 МГТУ им. Г. И.
14. 5. 1. Сведения о конструкции Армирование монолитного безбалочного перекрытия сварными плоскими сетками а – надколонная полоса; б – пролетная полоса стр. 35 МГТУ им. Г. И.
14. 5. 2. Расчет по инструкции ЦНИПСа Расчетная схема плиты и эпюры изгибающих моментов для надколонной и пролетной полос стр. 36 МГТУ им. Г. И.
14. 5. 2. Расчет по инструкции ЦНИПСа Расчетные схемы а – пирамиды продавливания плиты под сосредоточенным на малой площадке грузом; б – капители базбалочного перекрытия стр. 37 МГТУ им. Г. И.
14. 5. 3. Расчет по методу предельного равновесия Схемы линейных пластических шарниров а – при полосовой нагрузке; б – при сплошной нагрузке; 1, 2 – соответственно опорные и пролётные пластические шарниры стр. 38 МГТУ им. Г. И.
14. 5. 3. Расчет по методу предельного равновесия Расчетная схема при полосовой нагрузке стр. 39 МГТУ им. Г. И.

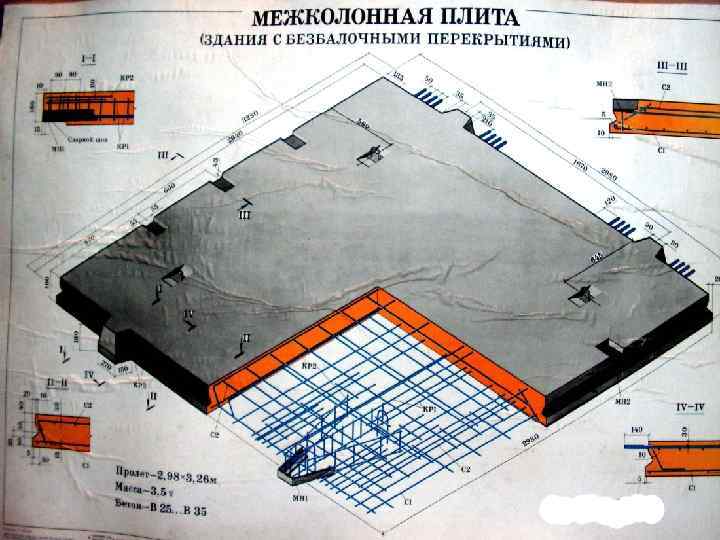

14. 6. Безбалочные сборные перекрытия Конструктивный план и разрезы безбалочного сборного перекрытия с ребристыми панелями 1 – надколонная панель; 2 – пролетная панель; 3 - капитель стр. 40 МГТУ им. Г. И.

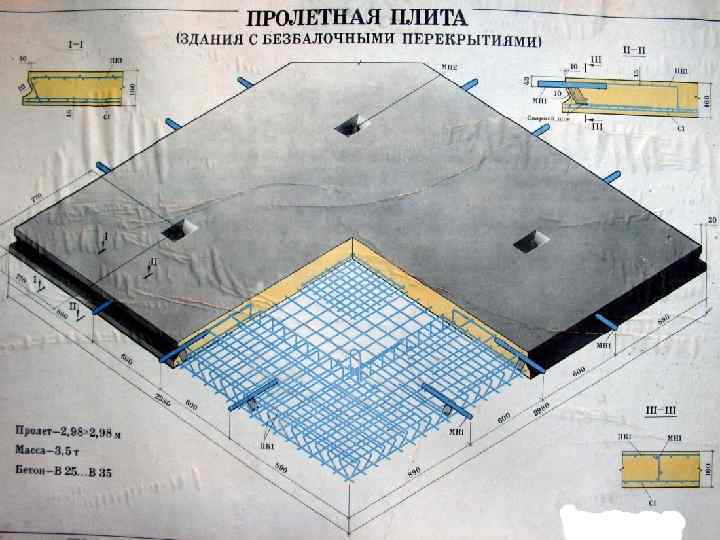

14. 6. Безбалочные сборные перекрытия Схема сборного безбалочного перекрытие с капителями, расположенные под углом 45˚ к разбивочным осям 1 – пролетная плита; 2 – капитель; 3 – пролетная панель стр. 41 МГТУ им. Г. И.

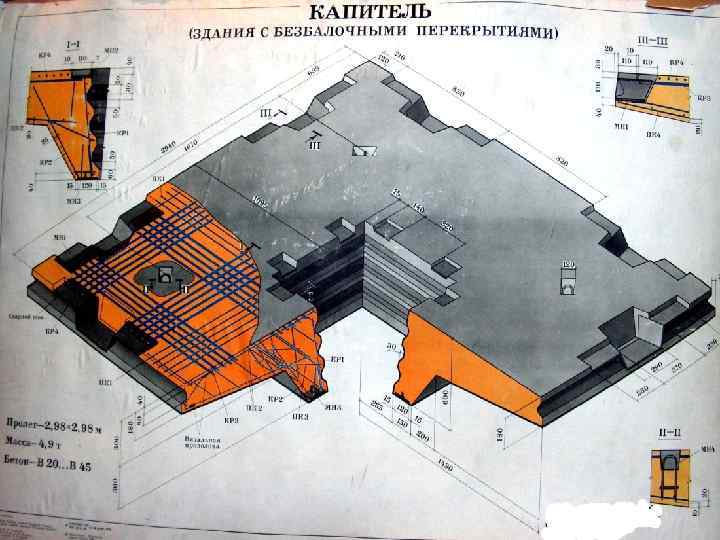

стр. 42 МГТУ им. Г. И.

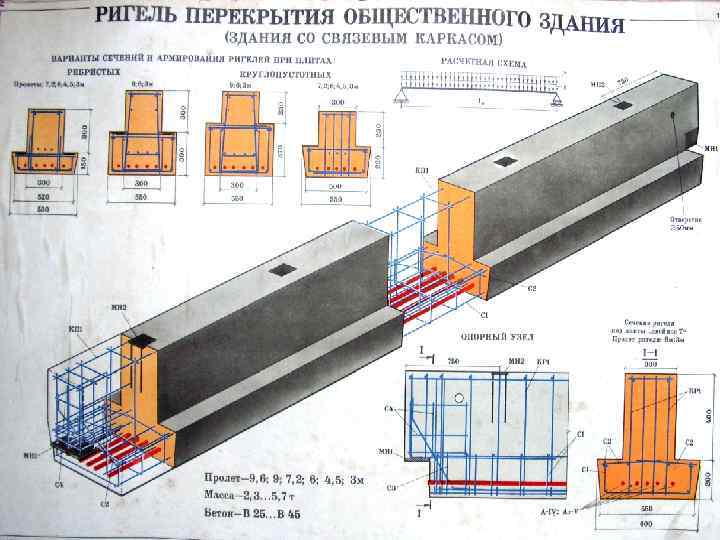

стр. 43 МГТУ им. Г. И.
