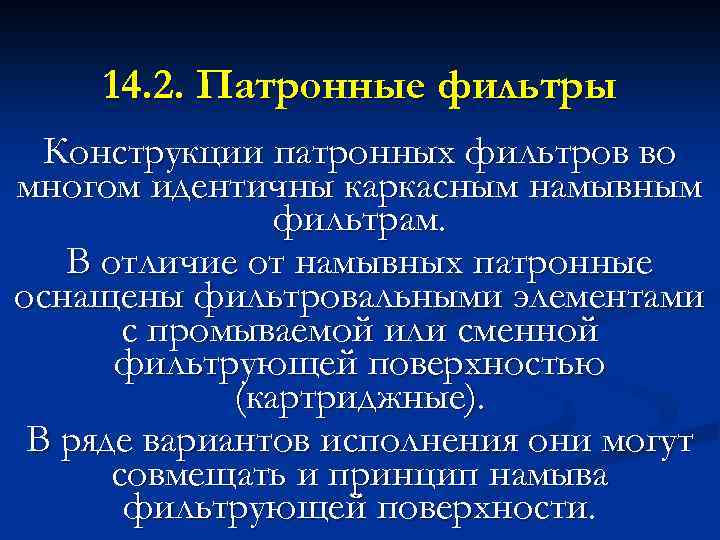

14. 2. Патронные фильтры Конструкции патронных фильтров во многом идентичны каркасным намывным фильтрам. В отличие от намывных патронные оснащены фильтровальными элементами с промываемой или сменной фильтрующей поверхностью (картриджные). В ряде вариантов исполнения они могут совмещать и принцип намыва фильтрующей поверхности.

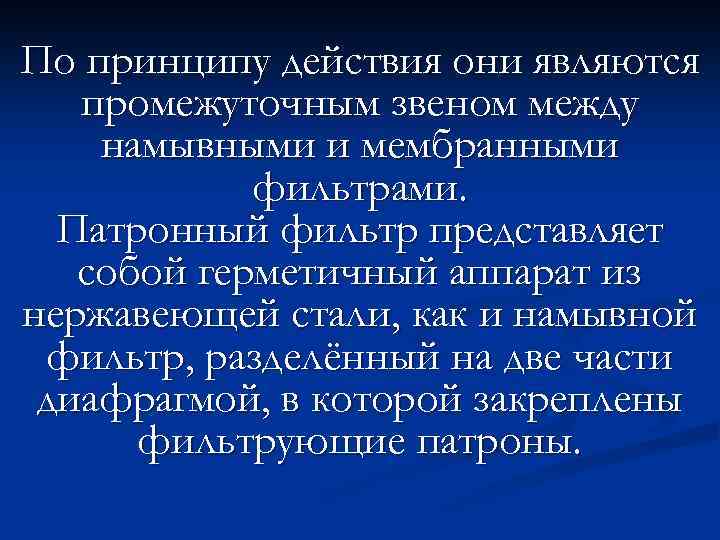

По принципу действия они являются промежуточным звеном между намывными и мембранными фильтрами. Патронный фильтр представляет собой герметичный аппарат из нержавеющей стали, как и намывной фильтр, разделённый на две части диафрагмой, в которой закреплены фильтрующие патроны.

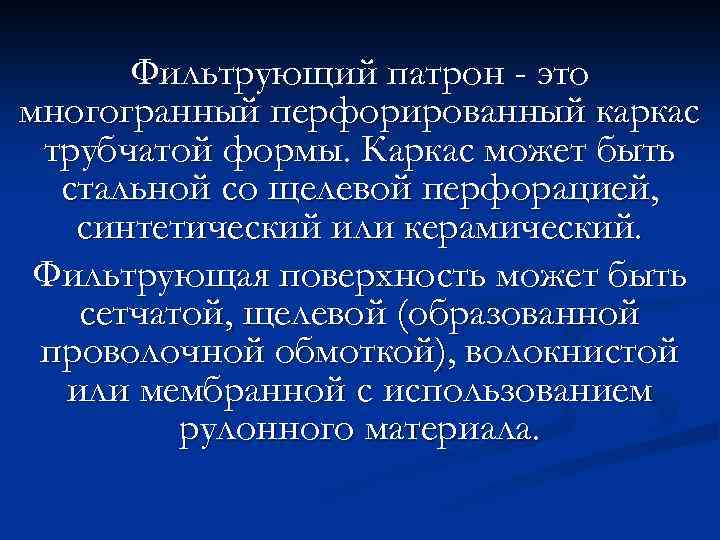

Фильтрующий патрон - это многогранный перфорированный каркас трубчатой формы. Каркас может быть стальной со щелевой перфорацией, синтетический или керамический. Фильтрующая поверхность может быть сетчатой, щелевой (образованной проволочной обмоткой), волокнистой или мембранной с использованием рулонного материала.

Классификация патронных фильтров Патронные фильтры по назначению по принципу действия по числу патронов по конструкции патронов по материалу фильтрующего слоя по способу регенерации осветлительные обеззараживающие комплексной очистки механические однопатронные многопатронные бактерицидные электрофильтры сетчатые щелевые угольные мембранные керамические самоочищающиеся синтетические промываемые намывные картриджные

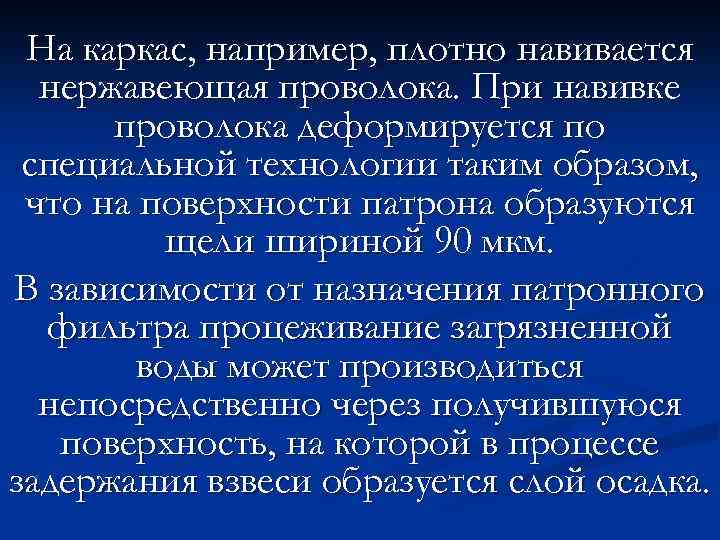

На каркас, например, плотно навивается нержавеющая проволока. При навивке проволока деформируется по специальной технологии таким образом, что на поверхности патрона образуются щели шириной 90 мкм. В зависимости от назначения патронного фильтра процеживание загрязненной воды может производиться непосредственно через получившуюся поверхность, на которой в процессе задержания взвеси образуется слой осадка.

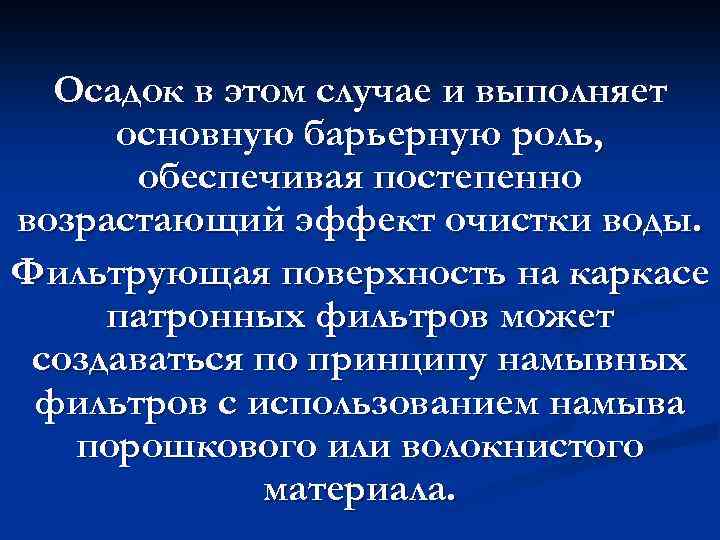

Осадок в этом случае и выполняет основную барьерную роль, обеспечивая постепенно возрастающий эффект очистки воды. Фильтрующая поверхность на каркасе патронных фильтров может создаваться по принципу намывных фильтров с использованием намыва порошкового или волокнистого материала.

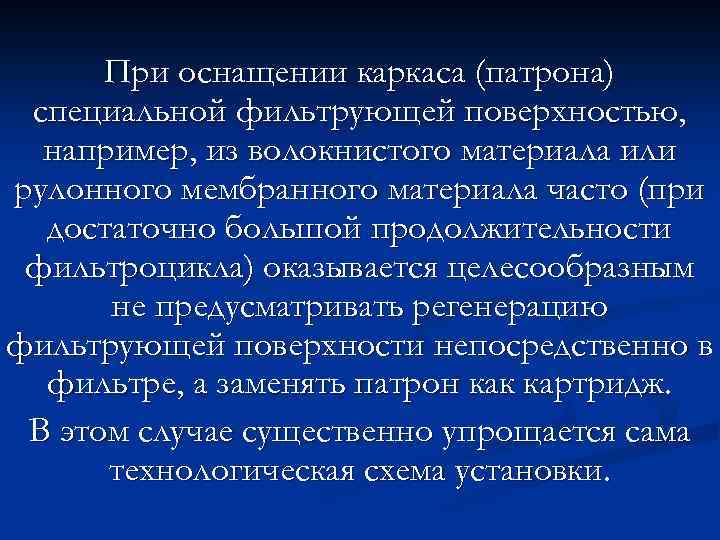

При оснащении каркаса (патрона) специальной фильтрующей поверхностью, например, из волокнистого материала или рулонного мембранного материала часто (при достаточно большой продолжительности фильтроцикла) оказывается целесообразным не предусматривать регенерацию фильтрующей поверхности непосредственно в фильтре, а заменять патрон как картридж. В этом случае существенно упрощается сама технологическая схема установки.

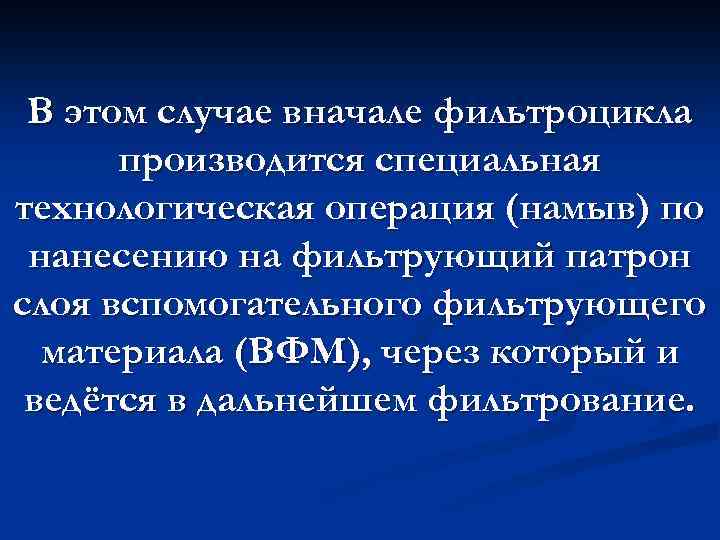

В этом случае вначале фильтроцикла производится специальная технологическая операция (намыв) по нанесению на фильтрующий патрон слоя вспомогательного фильтрующего материала (ВФМ), через который и ведётся в дальнейшем фильтрование.

Блок из двух осветлительных патронных фильтров производительностью до 40 м 3/час в системе оборотного водоснабжения автопредприятия
