13. Эскизирование деталей 13. Эскизирование деталей

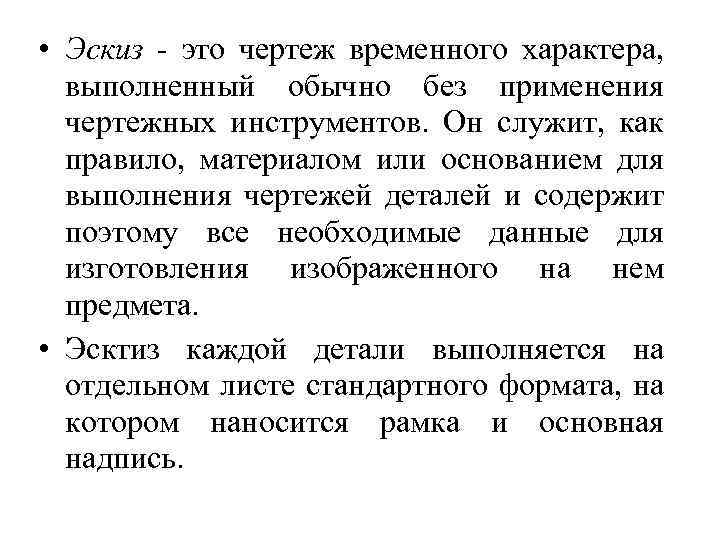

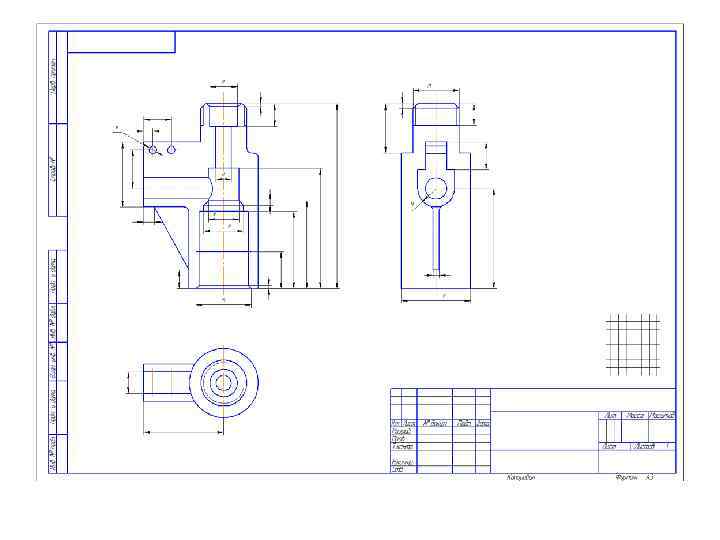

 • Эскиз - это чертеж временного характера, выполненный обычно без применения чертежных инструментов. • Эскиз - это чертеж временного характера, выполненный обычно без применения чертежных инструментов. Он служит, как правило, материалом или основанием для выполнения чертежей деталей и содержит поэтому все необходимые данные для изготовления изображенного на нем предмета. • Эсктиз каждой детали выполняется на отдельном листе стандартного формата, на котором наносится рамка и основная надпись.

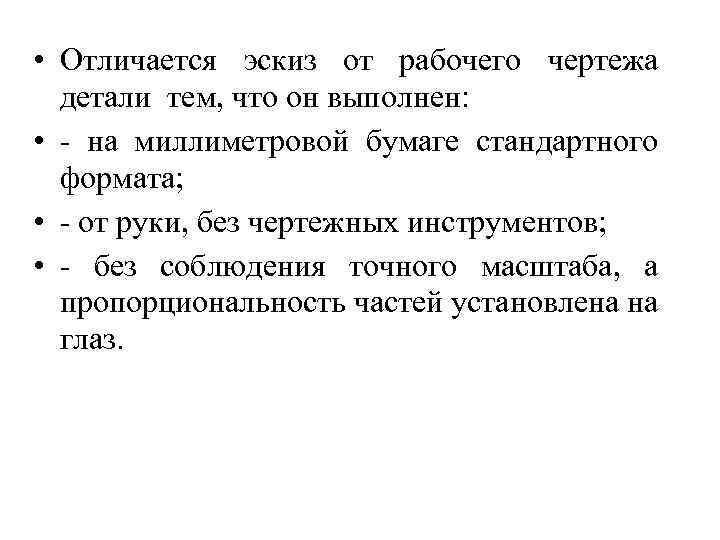

 • Отличается эскиз от рабочего чертежа детали тем, что он выполнен: • - • Отличается эскиз от рабочего чертежа детали тем, что он выполнен: • - на миллиметровой бумаге стандартного формата; • - от руки, без чертежных инструментов; • - без соблюдения точного масштаба, а пропорциональность частей установлена на глаз.

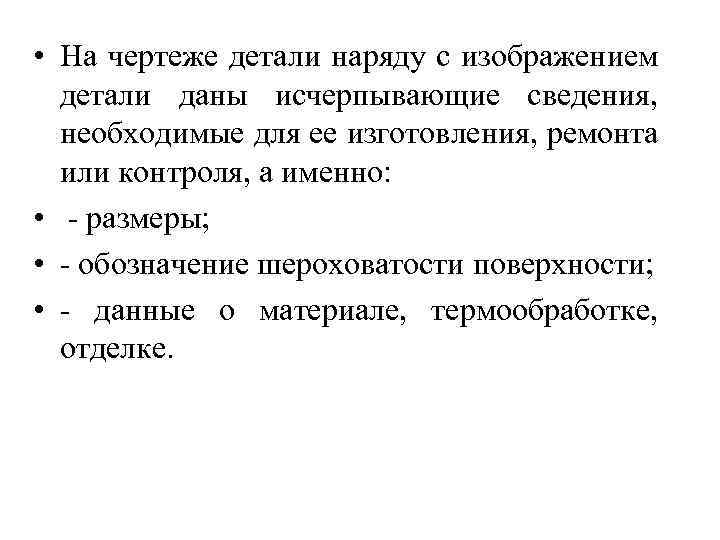

 • На чертеже детали наряду с изображением детали даны исчерпывающие сведения, необходимые для • На чертеже детали наряду с изображением детали даны исчерпывающие сведения, необходимые для ее изготовления, ремонта или контроля, а именно: • - размеры; • - обозначение шероховатости поверхности; • - данные о материале, термообработке, отделке.

 • Порядок выполнения эскиза • 1. Установить наименование детали, уяснить, из каких геометрических • Порядок выполнения эскиза • 1. Установить наименование детали, уяснить, из каких геометрических форм составлены отдельные части и элементы детали, материал, из которого она изготовлена. • 2. Определить главный вид детали. Установить минимально необходимое количество изображений.

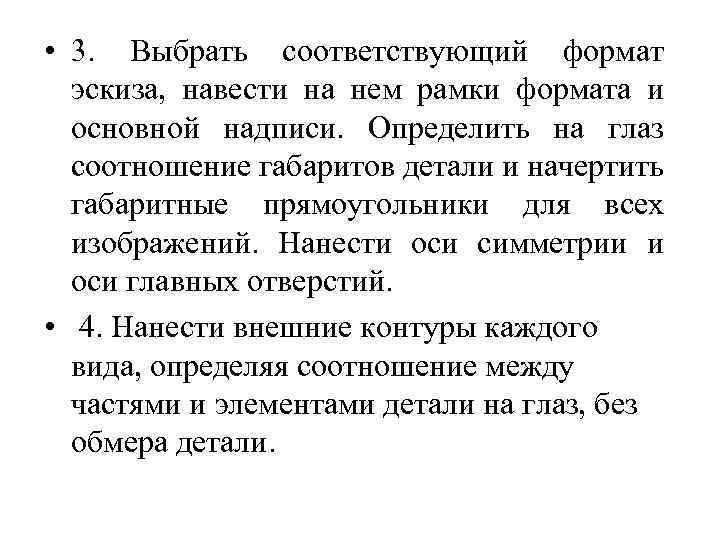

 • 3. Выбрать соответствующий формат эскиза, навести на нем рамки формата и основной • 3. Выбрать соответствующий формат эскиза, навести на нем рамки формата и основной надписи. Определить на глаз соотношение габаритов детали и начертить габаритные прямоугольники для всех изображений. Нанести оси симметрии и оси главных отверстий. • 4. Нанести внешние контуры каждого вида, определяя соотношение между частями и элементами детали на глаз, без обмера детали.

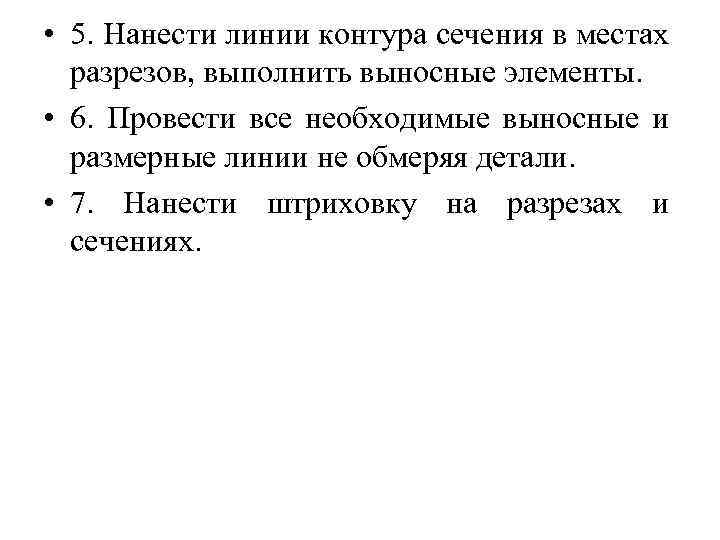

 • 5. Нанести линии контура сечения в местах разрезов, выполнить выносные элементы. • • 5. Нанести линии контура сечения в местах разрезов, выполнить выносные элементы. • 6. Провести все необходимые выносные и размерные линии не обмеряя детали. • 7. Нанести штриховку на разрезах и сечениях.

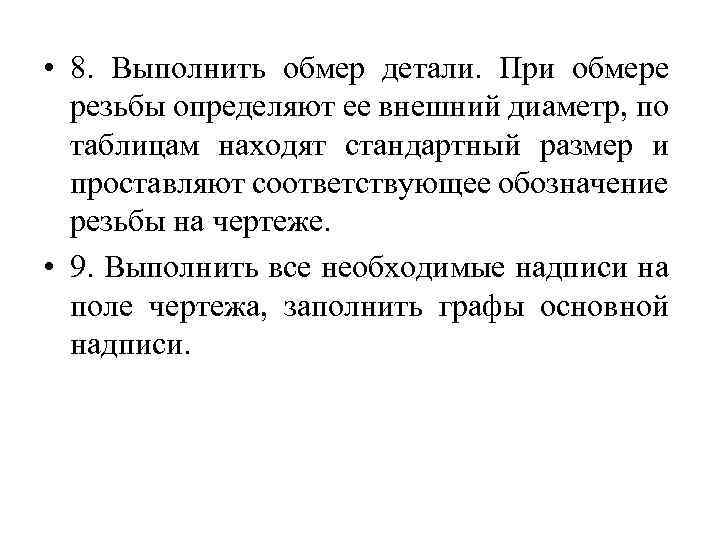

 • 8. Выполнить обмер детали. При обмере резьбы определяют ее внешний диаметр, по • 8. Выполнить обмер детали. При обмере резьбы определяют ее внешний диаметр, по таблицам находят стандартный размер и проставляют соответствующее обозначение резьбы на чертеже. • 9. Выполнить все необходимые надписи на поле чертежа, заполнить графы основной надписи.

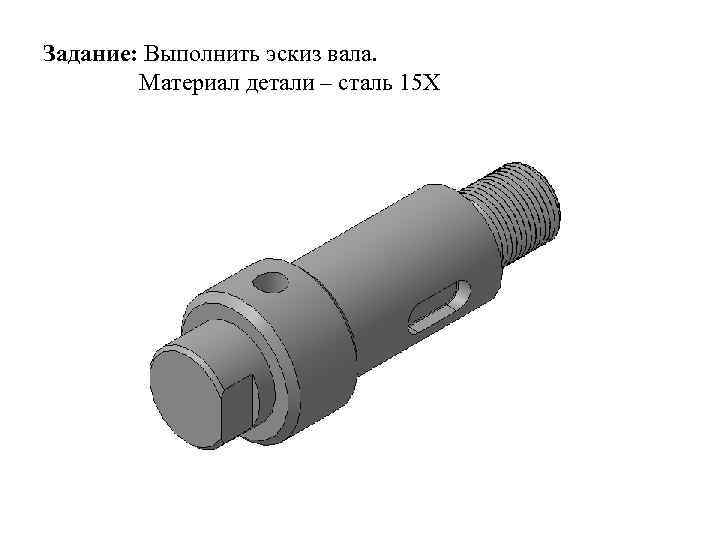

Задание: Выполнить эскиз вала. Материал детали – сталь 15 Х Задание: Выполнить эскиз вала. Материал детали – сталь 15 Х

 • 1. Установить наименование детали, уяснить, из каких геометрических форм составлены отдельные части • 1. Установить наименование детали, уяснить, из каких геометрических форм составлены отдельные части и элементы детали, материал, из которого она изготовлена. • Деталь вал, состоит из соосных цилиндров: • на первой ступени – лыска, • на второй ступени – сквозное цилиндрическое отверстие, • на третьей ступени – шпоночный паз, • на четвертой ступени – метрическая резьба с проточкой. • На ступенях выполнены фаски • материал вала – сталь 15 Х ГОСТ 1435 -74

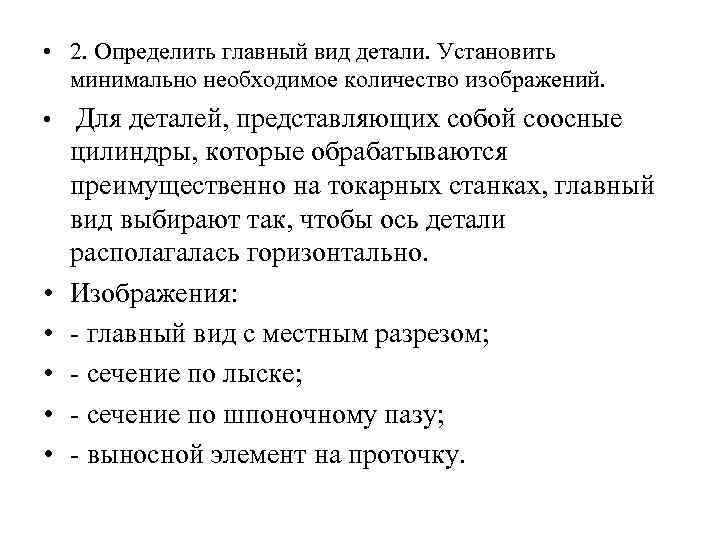

 • 2. Определить главный вид детали. Установить минимально необходимое количество изображений. • Для • 2. Определить главный вид детали. Установить минимально необходимое количество изображений. • Для деталей, представляющих собой соосные • • • цилиндры, которые обрабатываются преимущественно на токарных станках, главный вид выбирают так, чтобы ось детали располагалась горизонтально. Изображения: - главный вид с местным разрезом; - сечение по лыске; - сечение по шпоночному пазу; - выносной элемент на проточку.

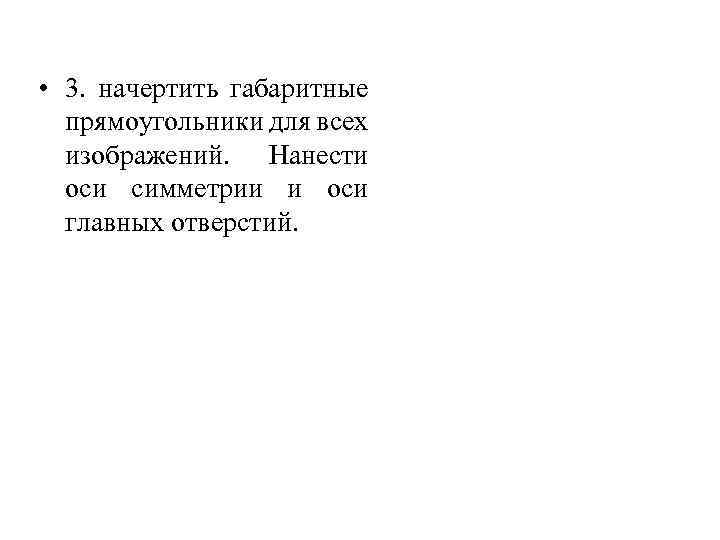

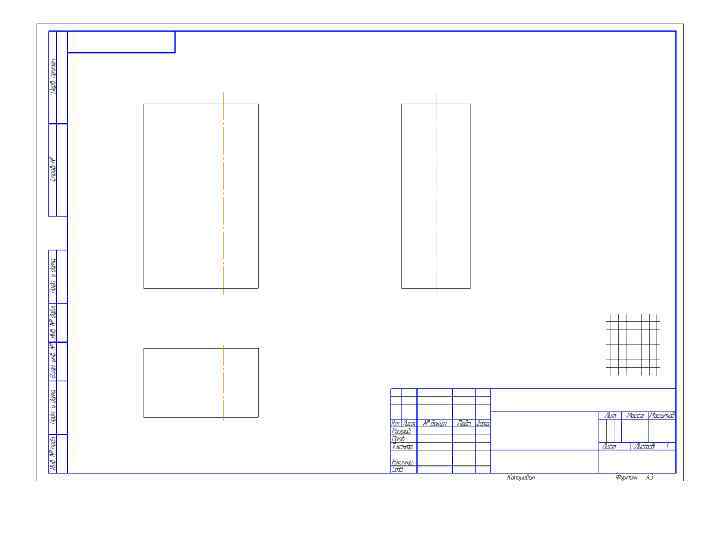

 • 3. начертить габаритные прямоугольники для всех изображений. Нанести оси симметрии и оси • 3. начертить габаритные прямоугольники для всех изображений. Нанести оси симметрии и оси главных отверстий.

 • 4. Нанести внешние контуры каждого вида, определяя соотношение между частями и элементами • 4. Нанести внешние контуры каждого вида, определяя соотношение между частями и элементами детали на глаз, без обмера детали.

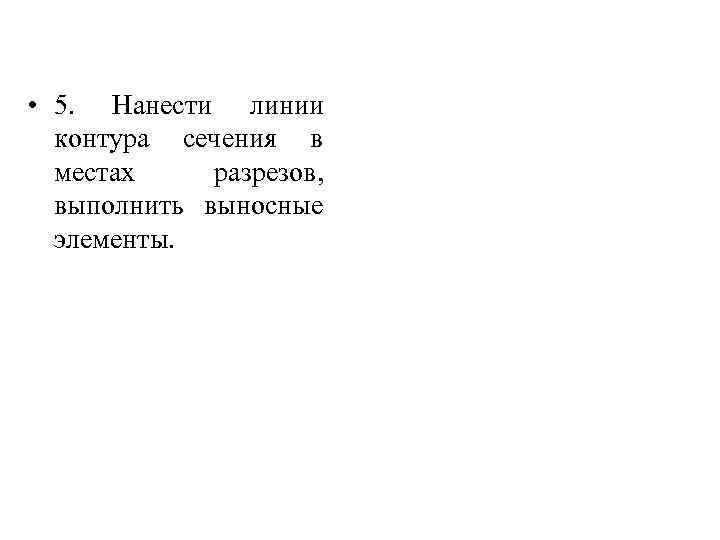

 • 5. Нанести линии контура сечения в местах разрезов, выполнить выносные элементы. • 5. Нанести линии контура сечения в местах разрезов, выполнить выносные элементы.

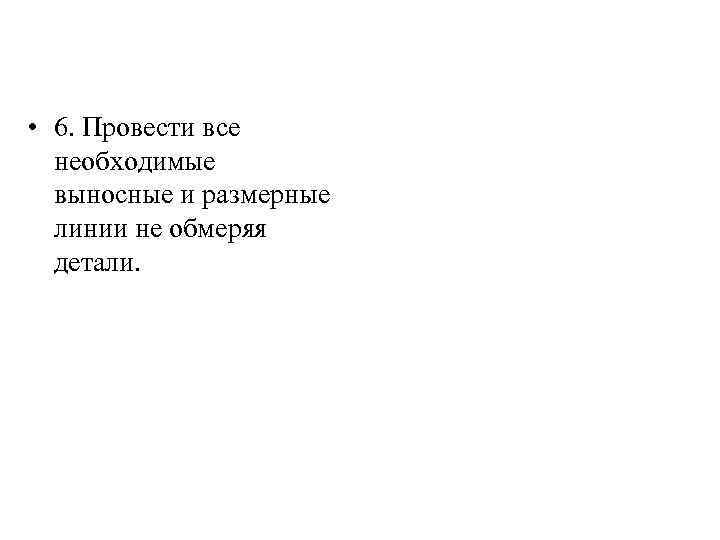

 • 6. Провести все необходимые выносные и размерные линии не обмеряя детали. • 6. Провести все необходимые выносные и размерные линии не обмеряя детали.

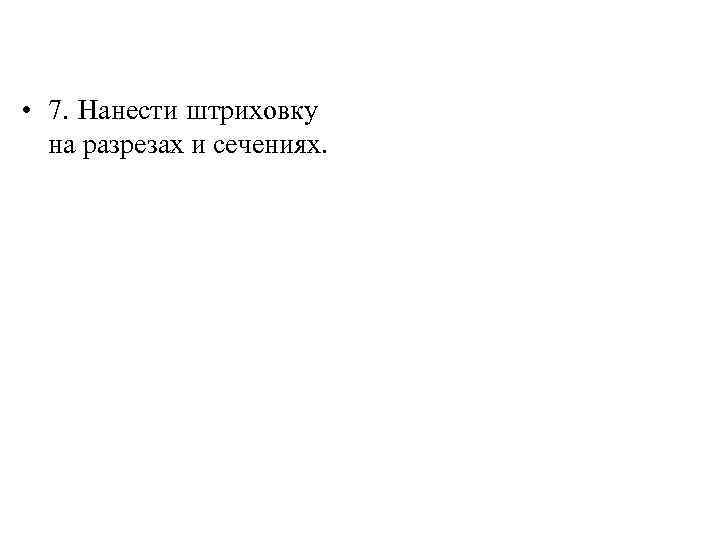

 • 7. Нанести штриховку на разрезах и сечениях. • 7. Нанести штриховку на разрезах и сечениях.

 • 8. Выполнить обмер детали. • 8. Выполнить обмер детали.

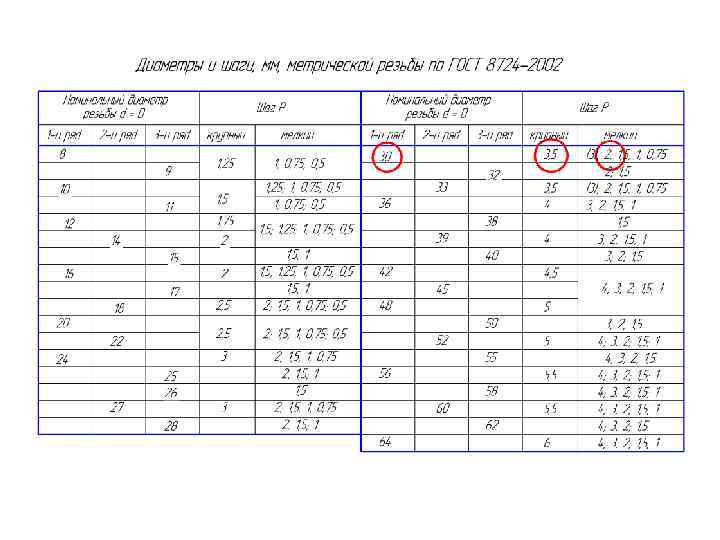

 • При обмере резьбы определяют ее внешний диаметр, по таблицам находят стандартный размер • При обмере резьбы определяют ее внешний диаметр, по таблицам находят стандартный размер и проставляют соответствующее обозначение резьбы на чертеже.

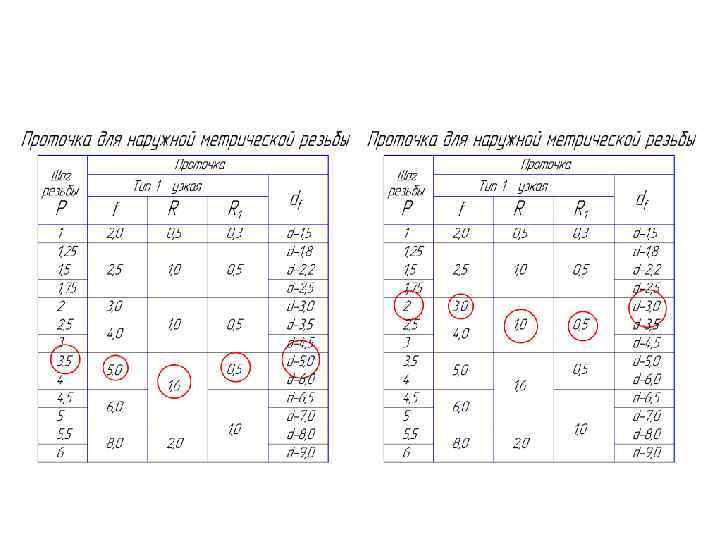

 • По шагу резьбы подбирают размеры проточки. • По шагу резьбы подбирают размеры проточки.

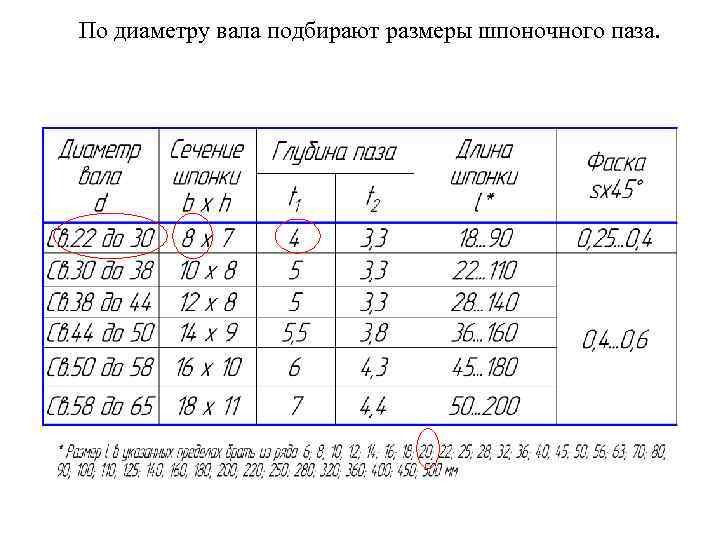

По диаметру вала подбирают размеры шпоночного паза. По диаметру вала подбирают размеры шпоночного паза.

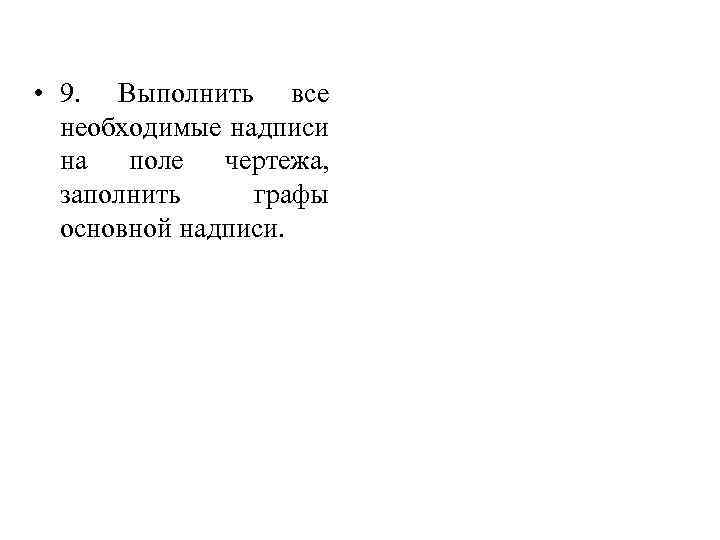

 • 9. Выполнить все необходимые надписи на поле чертежа, заполнить графы основной надписи. • 9. Выполнить все необходимые надписи на поле чертежа, заполнить графы основной надписи.

 • Все надписи, так же как и размерные цифры, должны быть выполнены чертежным • Все надписи, так же как и размерные цифры, должны быть выполнены чертежным шрифтом по стандарту. • При заполнении основной надписи руководствуются следующим: • Наименование детали должно соответствовать принятой в машиностроении терминологии. Оно должно быть записано в именительном падеже единственного числа. Если наименование составлено из двух или более слов, то на первом месте ставится имя существительное, например: "Колесо зубчатое", "Планка нижняя" и т. д. • В графе "Материал" указывается условное обозначение материала, которое в общем случае включает наименование материала, его марку и номер стандарта.

 • Количество изображений (видов, разрезов, сечений) на чертеже должно быть минимальным, но обеспечивающим • Количество изображений (видов, разрезов, сечений) на чертеже должно быть минимальным, но обеспечивающим полное определение формы детали и позволяющим нанести все необходимые размеры. • Использование дополнительных и местных видов, местных разрезов, наложенных сечений дает возможность обойтись меньшим числом видов и разрезов и таким образом уменьшить трудоемкость выполнения чертежа. • Как правило, деталь изображается не менее чем в двух видах. Исключение составляют детали, полное представление о форме которых может быть достигнуто применением специальных знаков и надписей (знаков диаметра, квадрата и т. п. ).

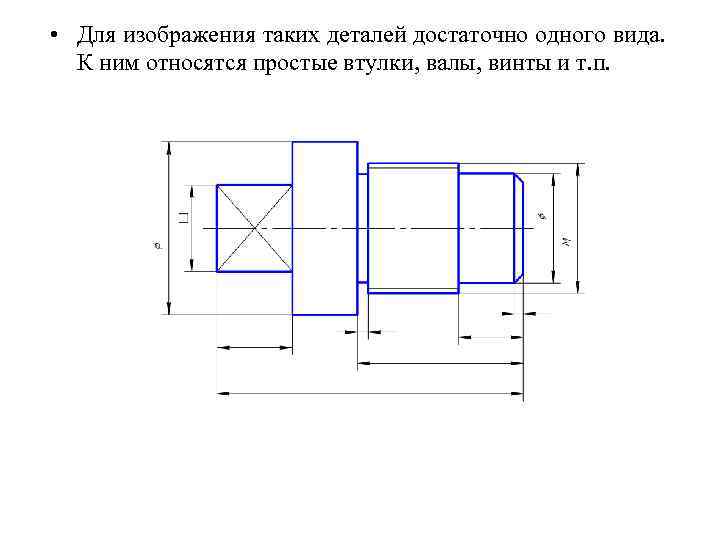

 • Для изображения таких деталей достаточно одного вида. К ним относятся простые втулки, • Для изображения таких деталей достаточно одного вида. К ним относятся простые втулки, валы, винты и т. п.

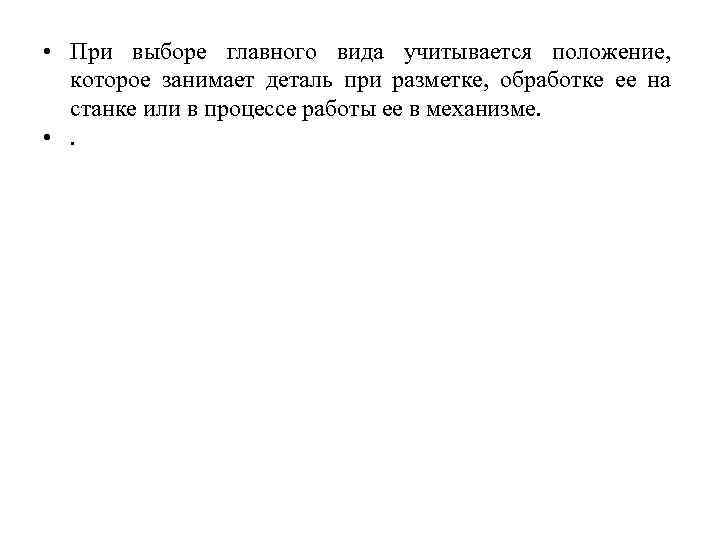

 • При выборе главного вида учитывается положение, которое занимает деталь при разметке, обработке • При выборе главного вида учитывается положение, которое занимает деталь при разметке, обработке ее на станке или в процессе работы ее в механизме. • .

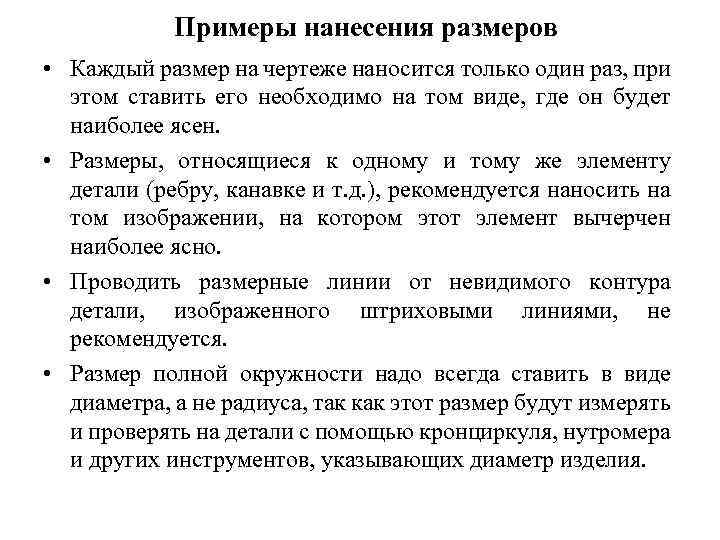

Примеры нанесения размеров • Каждый размер на чертеже наносится только один раз, при этом Примеры нанесения размеров • Каждый размер на чертеже наносится только один раз, при этом ставить его необходимо на том виде, где он будет наиболее ясен. • Размеры, относящиеся к одному и тому же элементу детали (ребру, канавке и т. д. ), рекомендуется наносить на том изображении, на котором этот элемент вычерчен наиболее ясно. • Проводить размерные линии от невидимого контура детали, изображенного штриховыми линиями, не рекомендуется. • Размер полной окружности надо всегда ставить в виде диаметра, а не радиуса, так как этот размер будут измерять и проверять на детали с помощью кронциркуля, нутромера и других инструментов, указывающих диаметр изделия.

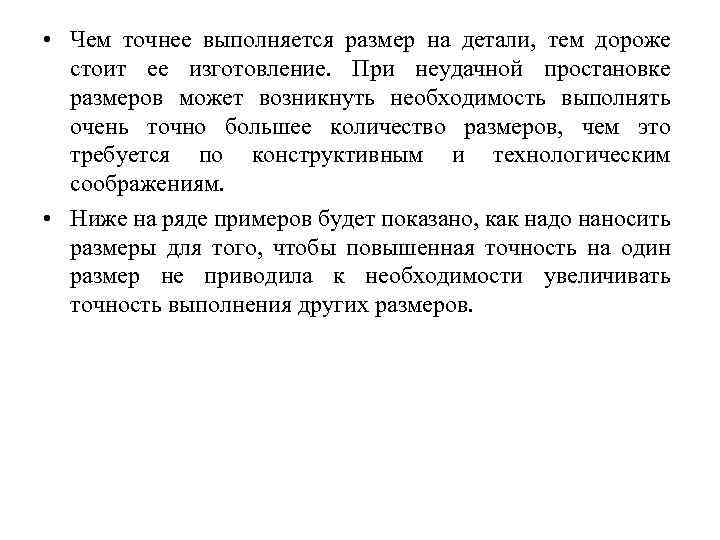

 • Чем точнее выполняется размер на детали, тем дороже стоит ее изготовление. При • Чем точнее выполняется размер на детали, тем дороже стоит ее изготовление. При неудачной простановке размеров может возникнуть необходимость выполнять очень точно большее количество размеров, чем это требуется по конструктивным и технологическим соображениям. • Ниже на ряде примеров будет показано, как надо наносить размеры для того, чтобы повышенная точность на один размер не приводила к необходимости увеличивать точность выполнения других размеров.

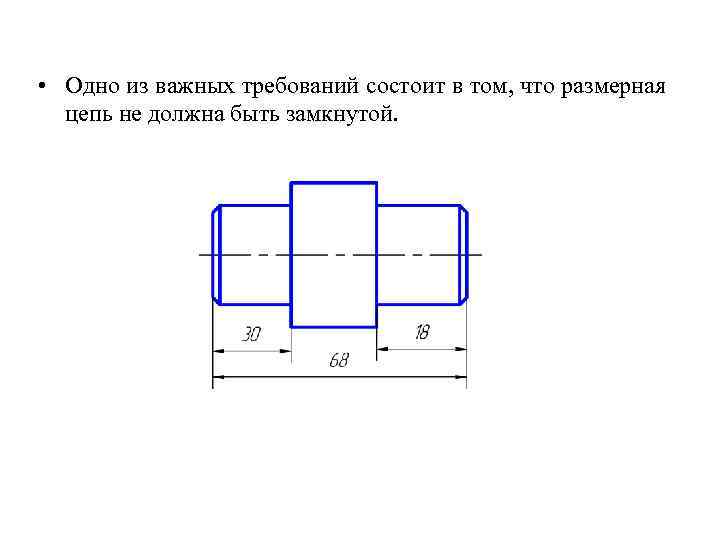

 • Одно из важных требований состоит в том, что размерная цепь не должна • Одно из важных требований состоит в том, что размерная цепь не должна быть замкнутой.

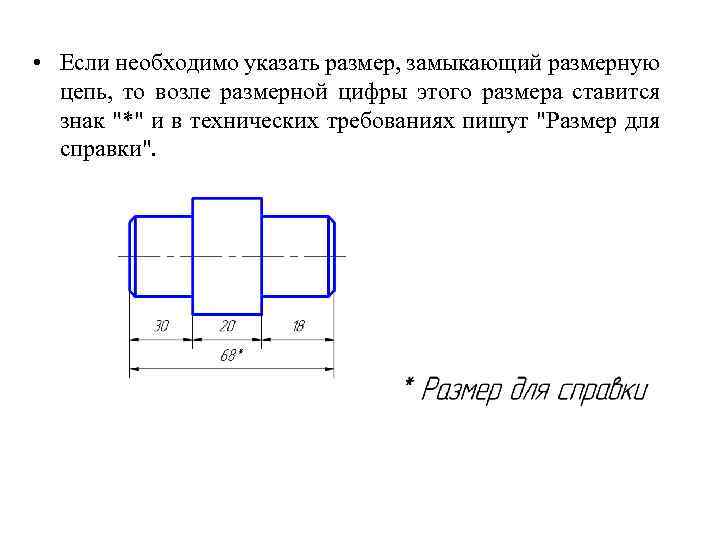

 • Если необходимо указать размер, замыкающий размерную цепь, то возле размерной цифры этого • Если необходимо указать размер, замыкающий размерную цепь, то возле размерной цифры этого размера ставится знак "*" и в технических требованиях пишут "Размер для справки".

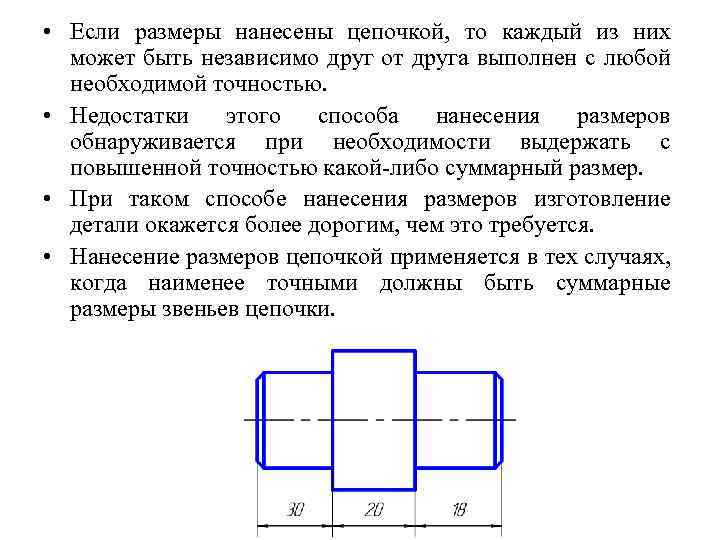

 • Если размеры нанесены цепочкой, то каждый из них может быть независимо друг • Если размеры нанесены цепочкой, то каждый из них может быть независимо друг от друга выполнен с любой необходимой точностью. • Недостатки этого способа нанесения размеров обнаруживается при необходимости выдержать с повышенной точностью какой-либо суммарный размер. • При таком способе нанесения размеров изготовление детали окажется более дорогим, чем это требуется. • Нанесение размеров цепочкой применяется в тех случаях, когда наименее точными должны быть суммарные размеры звеньев цепочки.

 • Рациональный способ нанесения размеров в таком случае показан на рисунке и называется • Рациональный способ нанесения размеров в таком случае показан на рисунке и называется нанесением размеров от базы: • Базой называют поверхности, линии, точки или их сочетание, которые определяют положение детали в механизме или от которых зависит положение других деталей. • Способ нанесения размеров от базы применяют в тех случаях, когда необходимо обеспечить высокую точность расстояний ряда поверхностей от какой-либо одной базы.

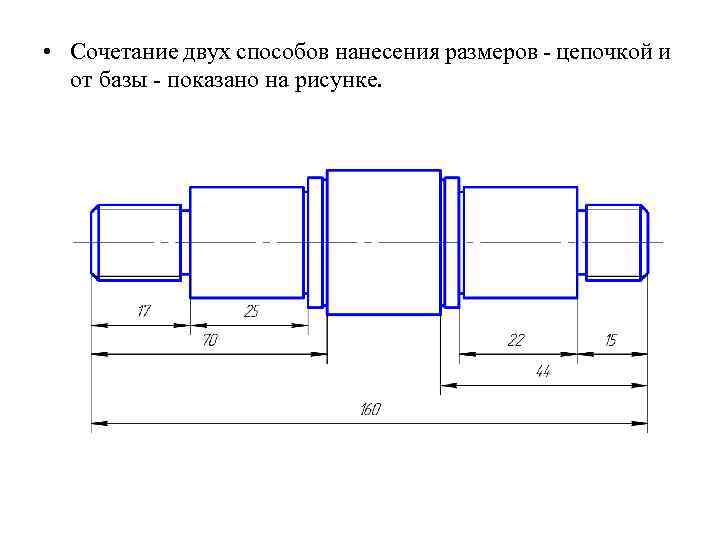

 • Сочетание двух способов нанесения размеров - цепочкой и от базы - показано • Сочетание двух способов нанесения размеров - цепочкой и от базы - показано на рисунке.

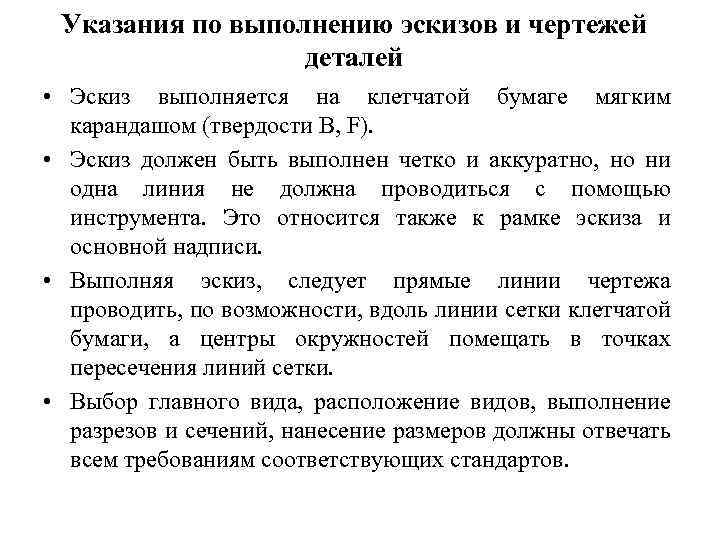

Указания по выполнению эскизов и чертежей деталей • Эскиз выполняется на клетчатой бумаге мягким Указания по выполнению эскизов и чертежей деталей • Эскиз выполняется на клетчатой бумаге мягким карандашом (твердости В, F). • Эскиз должен быть выполнен четко и аккуратно, но ни одна линия не должна проводиться с помощью инструмента. Это относится также к рамке эскиза и основной надписи. • Выполняя эскиз, следует прямые линии чертежа проводить, по возможности, вдоль линии сетки клетчатой бумаги, а центры окружностей помещать в точках пересечения линий сетки. • Выбор главного вида, расположение видов, выполнение разрезов и сечений, нанесение размеров должны отвечать всем требованиям соответствующих стандартов.

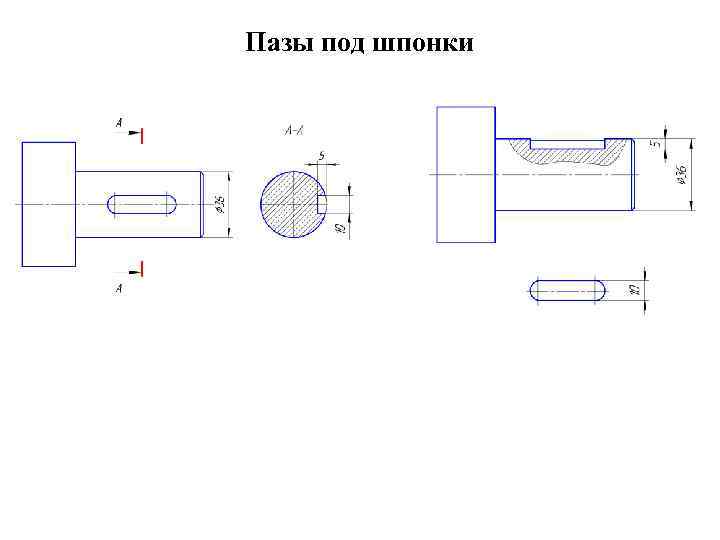

Пазы под шпонки Пазы под шпонки

 • Чертеж детали выполняется с помощью чертежных инструментов карандашом на листе ватмана стандартного • Чертеж детали выполняется с помощью чертежных инструментов карандашом на листе ватмана стандартного формата. • При выборе масштаба для чертежа детали надо иметь в виду, что предпочтительным является масштаб 1: 1. • Увеличение масштаба может быть оправдано большой сложностью детали или трудностью нанесения размеров вследствие малой величины изображения. • Уменьшать масштаб следует только для больших деталей.
