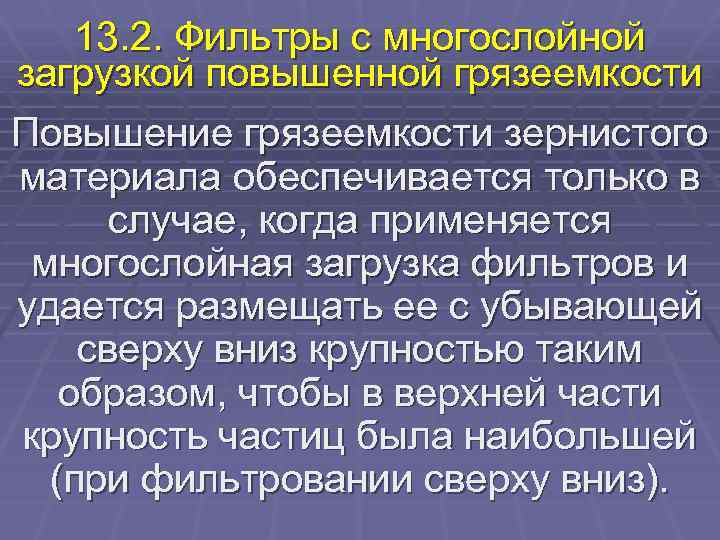

13. 2. Фильтры с многослойной загрузкой повышенной грязеемкости Повышение грязеемкости зернистого материала обеспечивается только 13. 2. Фильтры с многослойной загрузкой повышенной грязеемкости Повышение грязеемкости зернистого материала обеспечивается только в случае, когда применяется многослойная загрузка фильтров и удается размещать ее с убывающей сверху вниз крупностью таким образом, чтобы в верхней части крупность частиц была наибольшей (при фильтровании сверху вниз).

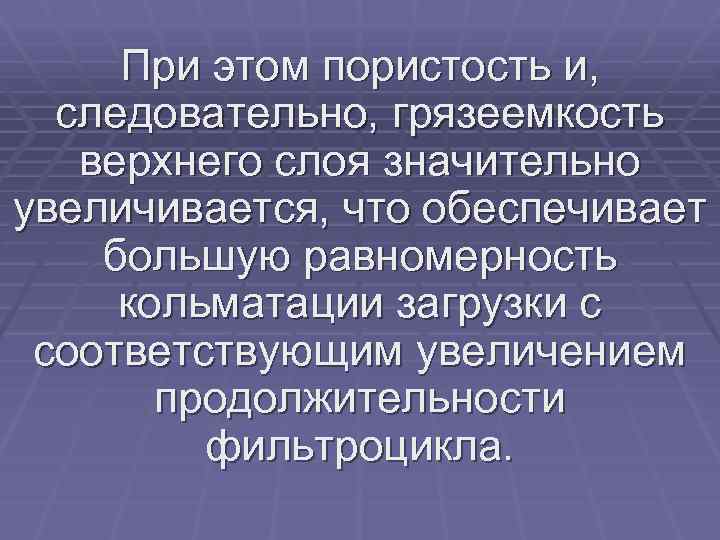

При этом пористость и, следовательно, грязеемкость верхнего слоя значительно увеличивается, что обеспечивает большую равномерность При этом пористость и, следовательно, грязеемкость верхнего слоя значительно увеличивается, что обеспечивает большую равномерность кольматации загрузки с соответствующим увеличением продолжительности фильтроцикла.

Для обеспечения такого эффекта и предотвращения смещения слоев из зернистого материала разной крупности при Для обеспечения такого эффекта и предотвращения смещения слоев из зернистого материала разной крупности при обратной промывке фильтров этот материал в каждом из слоев должен быть разнородным с разной объемной массой.

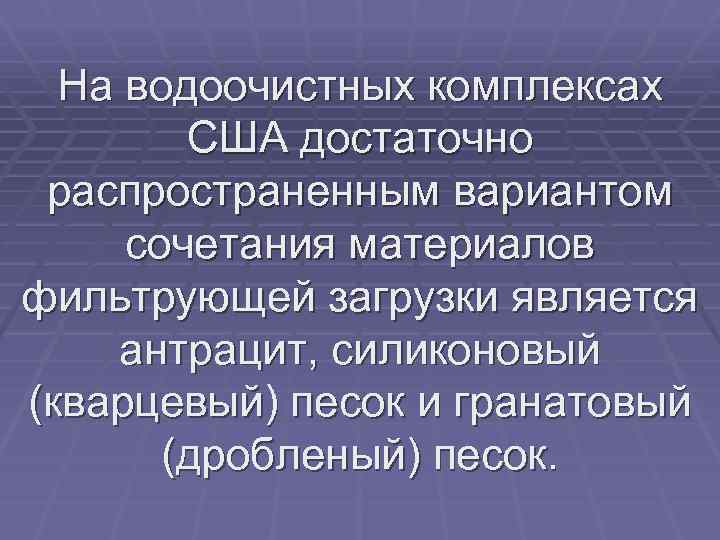

На водоочистных комплексах США достаточно распространенным вариантом сочетания материалов фильтрующей загрузки является антрацит, силиконовый На водоочистных комплексах США достаточно распространенным вариантом сочетания материалов фильтрующей загрузки является антрацит, силиконовый (кварцевый) песок и гранатовый (дробленый) песок.

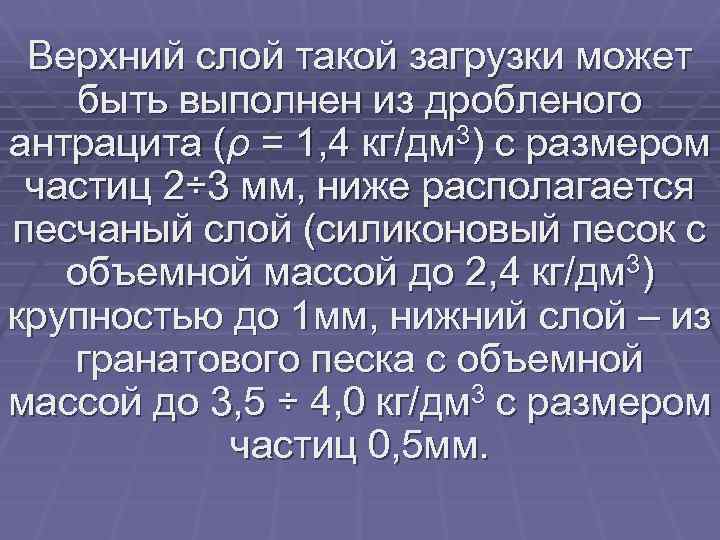

Верхний слой такой загрузки может быть выполнен из дробленого антрацита (ρ = 1, 4 Верхний слой такой загрузки может быть выполнен из дробленого антрацита (ρ = 1, 4 кг/дм 3) с размером частиц 2÷ 3 мм, ниже располагается песчаный слой (силиконовый песок с объемной массой до 2, 4 кг/дм 3) крупностью до 1 мм, нижний слой – из гранатового песка с объемной массой до 3, 5 ÷ 4, 0 кг/дм 3 с размером частиц 0, 5 мм.

При общей мощности фильтрующей загрузки 0, 8 ÷ 1, 2 м слой антрацита составляет При общей мощности фильтрующей загрузки 0, 8 ÷ 1, 2 м слой антрацита составляет от 0, 4 до 0, 6 м, слой силиконового песка – от 0, 3 до 0, 5 м, слой гранатового песка – 0, 1 м. Поскольку объемная масса дробленого антрацита, используемого в качестве основного фильтрующего материала загрузки, относительно невелика (ρ = 1, 4 кг/дм 3), то степень расширения этого слоя существенно выше (примерно вдвое), загрузки из кварцевого песка.

В связи с этим технологическая высота корпусов фильтров увеличена примерно на 1, 5 ÷ В связи с этим технологическая высота корпусов фильтров увеличена примерно на 1, 5 ÷ 2, 0 м. Важно отметить и то, что благодаря применению фильтрующего материала загрузки скорых фильтров разной объемной массы и увеличения пористости верхних слоев удается добиться равномерности работы всей ее толщи адгезионного фильтрования.

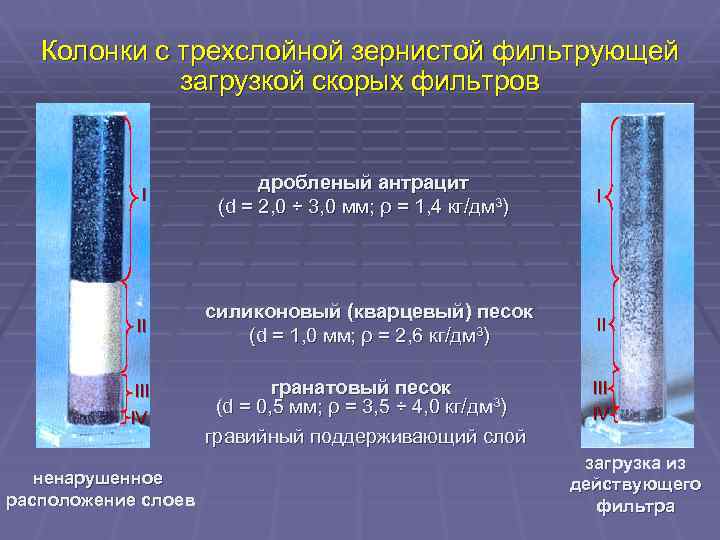

Колонки с трехслойной зернистой фильтрующей загрузкой скорых фильтров I дробленый антрацит (d = 2, Колонки с трехслойной зернистой фильтрующей загрузкой скорых фильтров I дробленый антрацит (d = 2, 0 ÷ 3, 0 мм; ρ = 1, 4 кг/дм 3) II силиконовый (кварцевый) песок (d = 1, 0 мм; ρ = 2, 6 кг/дм 3) III IV гранатовый песок (d = 0, 5 мм; ρ = 3, 5 ÷ 4, 0 кг/дм 3) гравийный поддерживающий слой ненарушенное расположение слоев I II IV загрузка из действующего фильтра

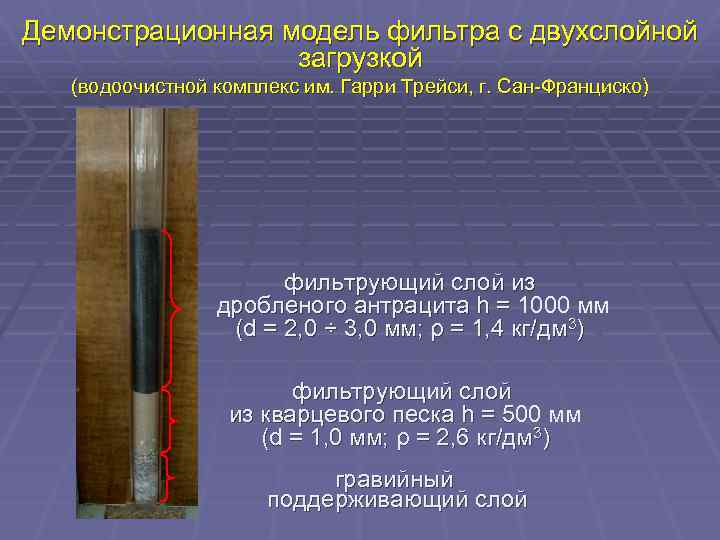

Демонстрационная модель фильтра с двухслойной загрузкой (водоочистной комплекс им. Гарри Трейси, г. Сан-Франциско) фильтрующий Демонстрационная модель фильтра с двухслойной загрузкой (водоочистной комплекс им. Гарри Трейси, г. Сан-Франциско) фильтрующий слой из дробленого антрацита h = 1000 мм (d = 2, 0 ÷ 3, 0 мм; ρ = 1, 4 кг/дм 3) фильтрующий слой из кварцевого песка h = 500 мм 5 (d = 1, 0 мм; ρ = 2, 6 кг/дм 3) гравийный поддерживающий слой

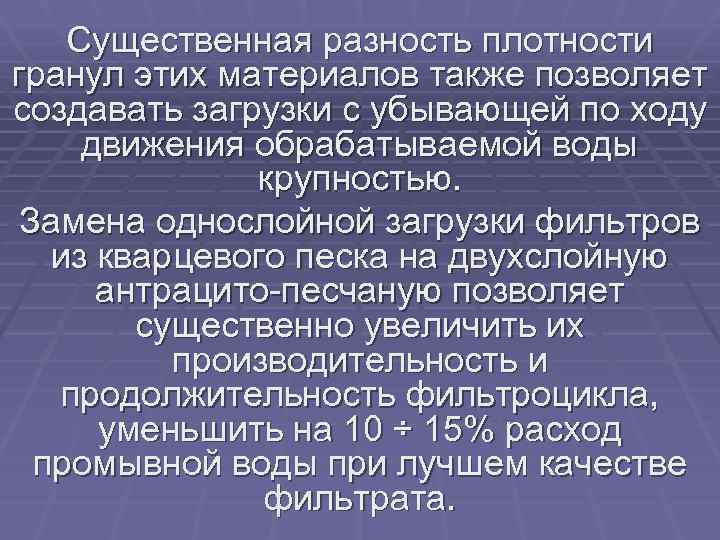

Существенная разность плотности гранул этих материалов также позволяет создавать загрузки с убывающей по ходу Существенная разность плотности гранул этих материалов также позволяет создавать загрузки с убывающей по ходу движения обрабатываемой воды крупностью. Замена однослойной загрузки фильтров из кварцевого песка на двухслойную антрацито-песчаную позволяет существенно увеличить их производительность и продолжительность фильтроцикла, уменьшить на 10 ÷ 15% расход промывной воды при лучшем качестве фильтрата.
