12 Потери воды из водохранилища При расчетах регулирования

12. Потери воды из водохранилища. При расчетах регулирования стока по уравнению водного баланса, используется приток «нетто» , который является разницей притока «брутто» (естественный приток) и потерь стока из чаши водохранилища. Qприток нетто, = Q приток брутто - Qпотерь • • Учитывают следующие виды потерь воды из водохранилища : Дополнительные потери на испарение; Потери на ледообразование; Потери на шлюзование; Потери на фильтрацию.

Дополнительные потери на испарение (QEдоп) – безвозратные потери - связаны с изменением (увеличением) испарения после заполнения суши водами водохранилища. Едоп=Евода-Есуша QЕдоп=Е*F/Dt ; ( QЕдоп=10 -3 Емм*Fкм. кв. /Dt ) Потери на испарение учитываются в период открытой водной поверхности (летний период). Иногда, для упрощения, испарение с суши заменяют осадками, исходя и соображения, что все осадки, выпадающие на сушу, которая стала водным зеркалом, испаряются. Едоп=Евода-Рлето

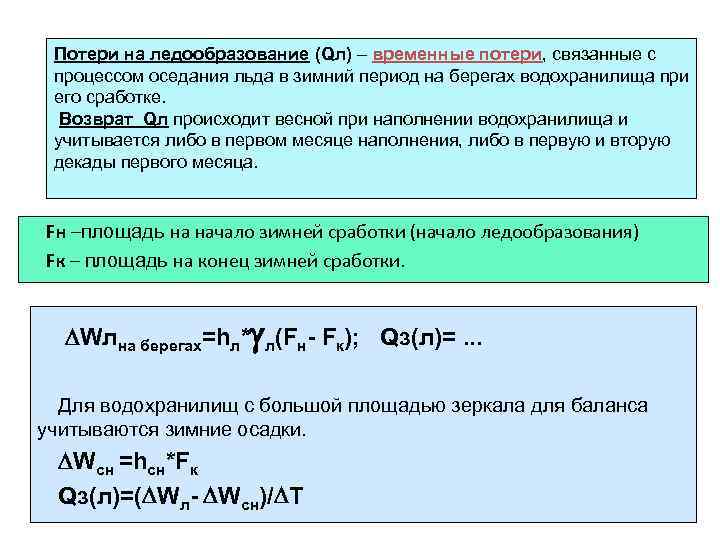

Потери на ледообразование (Qл) – временные потери, связанные с процессом оседания льда в зимний период на берегах водохранилища при его сработке. Возврат Qл происходит весной при наполнении водохранилища и учитывается либо в первом месяце наполнения, либо в первую и вторую декады первого месяца. Fн –площадь на начало зимней сработки (начало ледообразования) Fк – площадь на конец зимней сработки. DWлна берегах=hл*gл(Fн- Fк); Qз(л)=. . . Для водохранилищ с большой площадью зеркала для баланса учитываются зимние осадки. DWсн =hсн*Fк Qз(л)=(DWл- DWсн)/DT

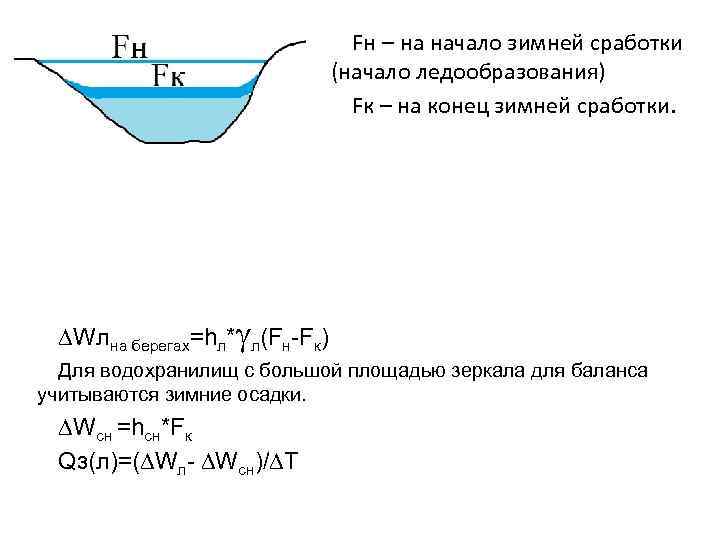

Fн – на начало зимней сработки (начало ледообразования) Fк – на конец зимней сработки. DWлна берегах=hл*gл(Fн-Fк) Для водохранилищ с большой площадью зеркала для баланса учитываются зимние осадки. DWсн =hсн*Fк Qз(л)=(DWл- DWсн)/DT

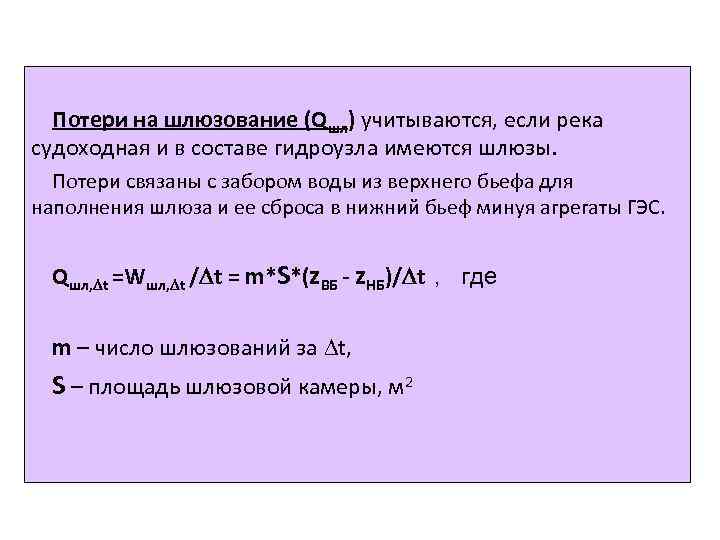

Потери на шлюзование (Qшл) учитываются, если река судоходная и в составе гидроузла имеются шлюзы. Потери связаны с забором воды из верхнего бьефа для наполнения шлюза и ее сброса в нижний бьеф минуя агрегаты ГЭС. Qшл, Dt =Wшл, Dt /Dt = m*S*(z. ВБ - z. НБ)/Dt , где m – число шлюзований за Dt, S – площадь шлюзовой камеры, м 2

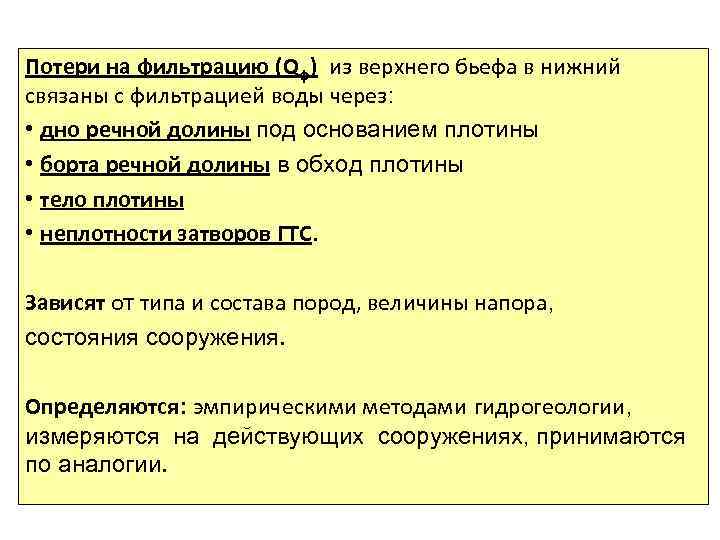

Потери на фильтрацию (Qф) из верхнего бьефа в нижний связаны с фильтрацией воды через: • дно речной долины под основанием плотины • борта речной долины в обход плотины • тело плотины • неплотности затворов ГТС. Зависят от типа и состава пород, величины напора, состояния сооружения. Определяются: эмпирическими методами гидрогеологии, измеряются на действующих сооружениях, принимаются по аналогии.
