12. Методы высотных измерений Основные методы

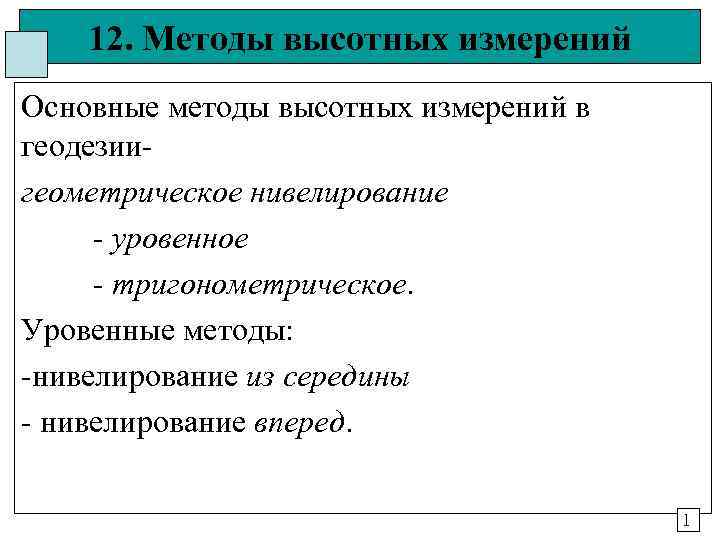

12. Методы высотных измерений Основные методы высотных измерений в геодезии- геометрическое нивелирование - уровенное - тригонометрическое. Уровенные методы: -нивелирование из середины - нивелирование вперед. 1

12. Методы высотных измерений Геометрическое нивелирование из середины. Суть b a 2 h 1 Правило: Чтобы получить превышение со своим знаком (движение вверх +, движение вниз –) необходимо из отсчета на заднюю рейку вычесть отсчет на переднюю рейку. Контроль. 2

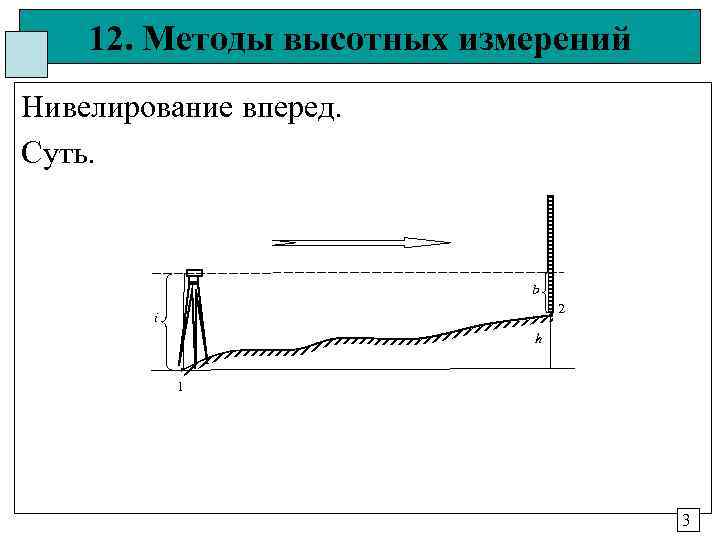

12. Методы высотных измерений Нивелирование вперед. Суть. b 2 i h 1 3

12. Методы высотных измерений Тригонометрический способ геометрического нивелирования. Суть способа и виды. Тригонометрическое нивелирование вперед. h' v 2 i h S 1 h' = S tg( ) h = S tg( ) + i – v. Контроль: прямо-обратно, 2 -4 см. Сокращения. 4

12. Методы высотных измерений Расстояние нитяным дальномером: Тригонометрический способ из середины. Суть. 1 2 v 2 v 1 2 h 2 h 1 S 1 S 2 1 5

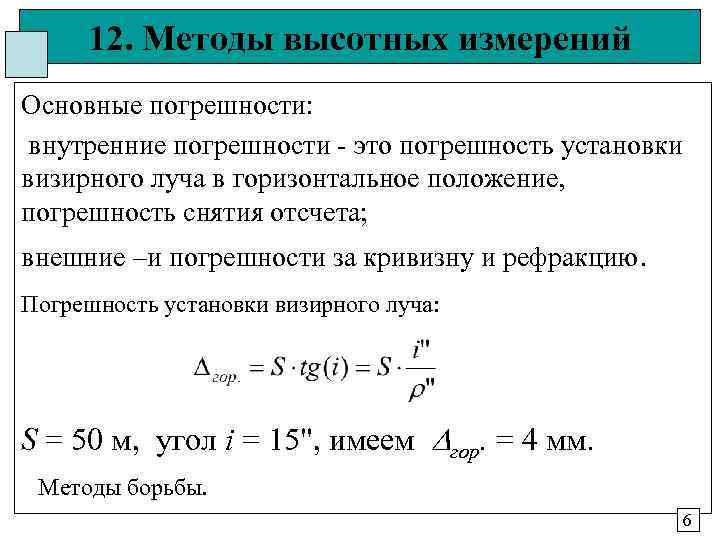

12. Методы высотных измерений Основные погрешности: внутренние погрешности - это погрешность установки визирного луча в горизонтальное положение, погрешность снятия отсчета; внешние –и погрешности за кривизну и рефракцию. Погрешность установки визирного луча: S = 50 м, угол i = 15", имеем гор. = 4 мм. Методы борьбы. 6

12. Методы высотных измерений Погрешность снятия отсчета: 60"/30 = 2". На расстоянии 50 м отс = 0. 5 мм. Реальная величина, примерно 1 мм. Погрешность за кривизну Рефракционное влияние – аналог учета кривизны. коэффициента земного преломления =0. 16 учета рефракции на 50 м эта величина составит 0. 03 мм. 7

12. Методы высотных измерений Учет совместного влияния кривизны и рефракции f = кр – реф. 50 м - f = 0. 2 мм, на 100 – 0. 7 мм. Погрешности тригонометрического нивелирования: - точность измерения длины; -точность измерения угла наклона; - точность определения высоты инструмента; -внешние. Борьба: приборная, методическая. 8

12. Методы высотных измерений Последовательность работы на станции при геометрическом нивелировании из середины: b a 2 h 1 9

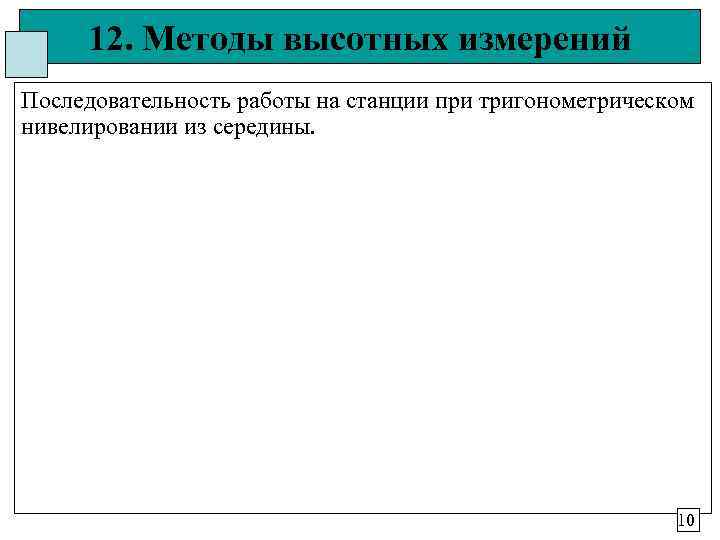

12. Методы высотных измерений Последовательность работы на станции при тригонометрическом нивелировании из середины. 10
