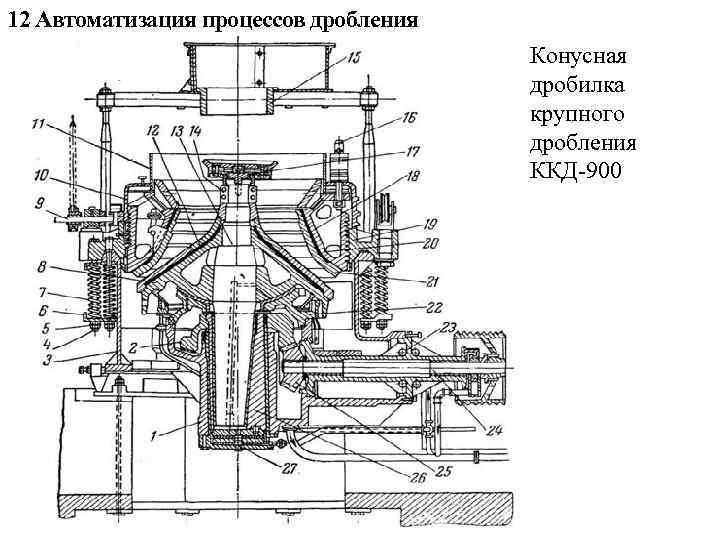

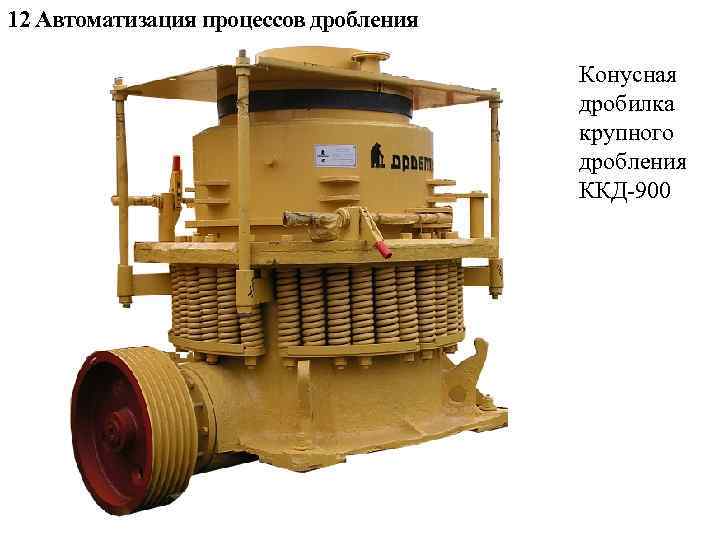

12 Автоматизация процессов дробления Конусная дробилка крупного дробления ККД-900

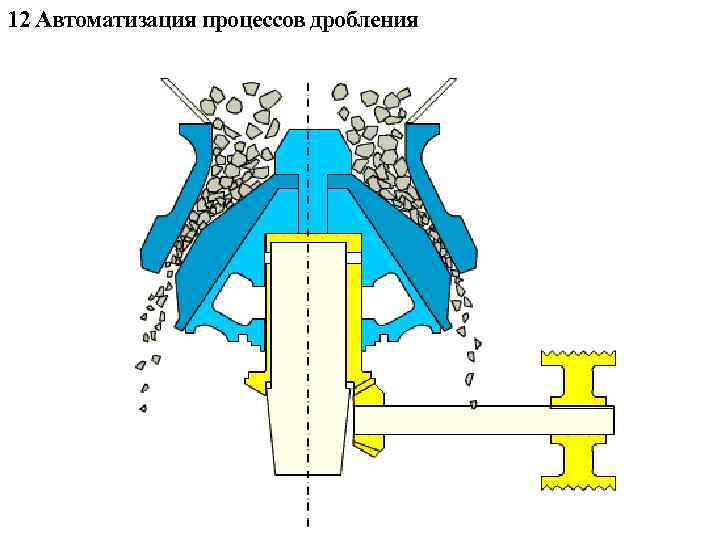

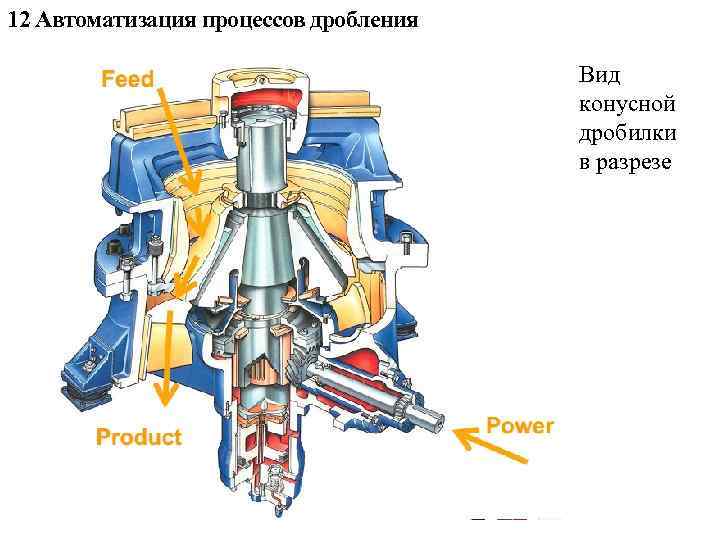

12 Автоматизация процессов дробления Вид конусной дробилки в разрезе
12 Автоматизация процессов дробления Конусная дробилка крупного дробления ККД-900
12 Автоматизация процессов дробления

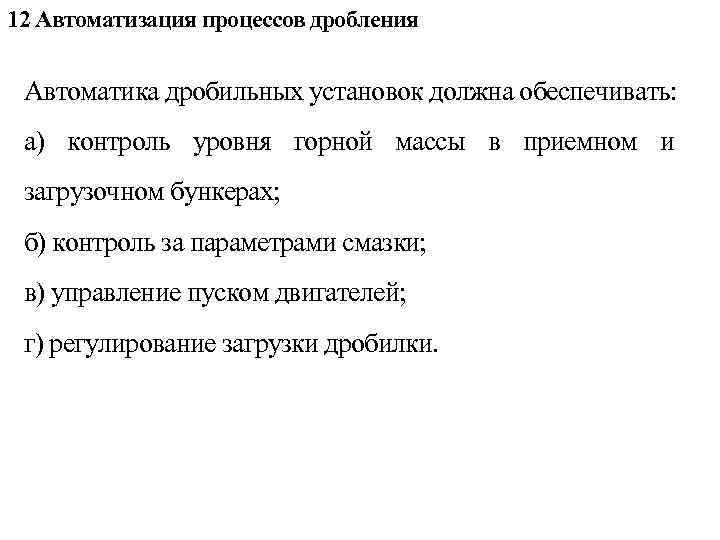

12 Автоматизация процессов дробления Автоматика дробильных установок должна обеспечивать: а) контроль уровня горной массы в приемном и загрузочном бункерах; б) контроль за параметрами смазки; в) управление пуском двигателей; г) регулирование загрузки дробилки.

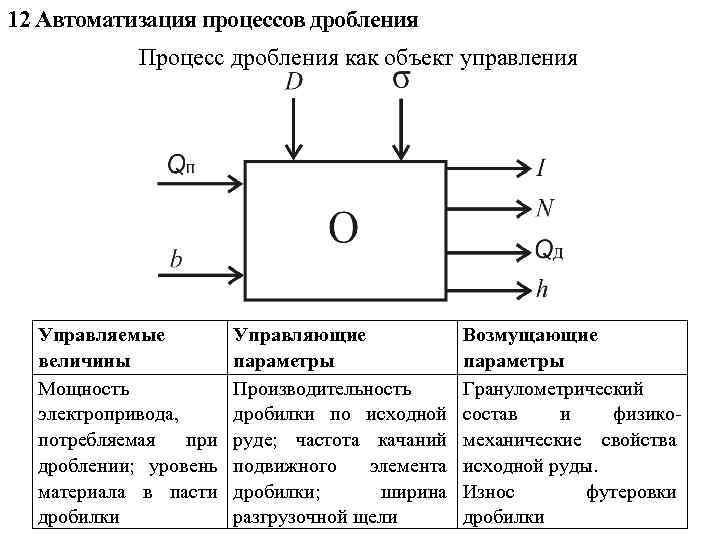

12 Автоматизация процессов дробления Процесс дробления как объект управления Управляемые величины Мощность электропривода, потребляемая при дроблении; уровень материала в пасти дробилки Управляющие параметры Производительность дробилки по исходной руде; частота качаний подвижного элемента дробилки; ширина разгрузочной щели Возмущающие параметры Гранулометрический состав и физикомеханические свойства исходной руды. Износ футеровки дробилки

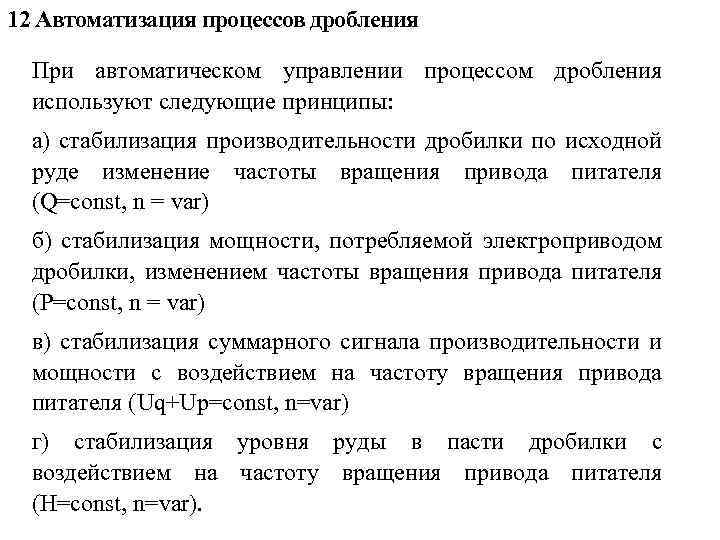

12 Автоматизация процессов дробления При автоматическом управлении процессом дробления используют следующие принципы: а) стабилизация производительности дробилки по исходной руде изменение частоты вращения привода питателя (Q=const, n = var) б) стабилизация мощности, потребляемой электроприводом дробилки, изменением частоты вращения привода питателя (P=const, n = var) в) стабилизация суммарного сигнала производительности и мощности с воздействием на частоту вращения привода питателя (Uq+Up=const, n=var) г) стабилизация уровня руды в пасти дробилки с воздействием на частоту вращения привода питателя (H=const, n=var).
12 Автоматизация процессов дробления а б LE LE 1 -1 1 1 2 2 3 4 2 -5 ~ EE H LA 1 -2 L LE 4 NS FC ЕI 2 -4 2 -3 2 -2 H 2 -7 2 -5 EE 2 -1 ~ FE 2 -1 2 -2 5 H LA 1 -2 NS FC Y 2 -6 2 -4 2 -3 L H Схемы автоматизации процесса дробления а – по потребляемой мощности; б – по удельному расходу энергии 1 – бункер; 2 – питатель пластинчатый; 3 – грохот; 4 – дробилка конусная; 5 - конвейер

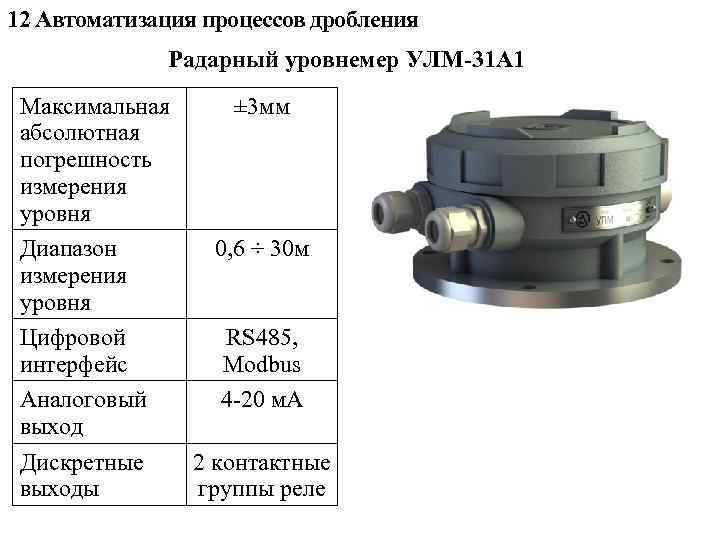

12 Автоматизация процессов дробления Радарный уровнемер УЛМ-31 А 1 Максимальная ± 3 мм абсолютная погрешность измерения уровня Диапазон 0, 6 ÷ 30 м измерения уровня Цифровой RS 485, интерфейс Modbus Аналоговый 4 -20 м. А выход Дискретные 2 контактные выходы группы реле

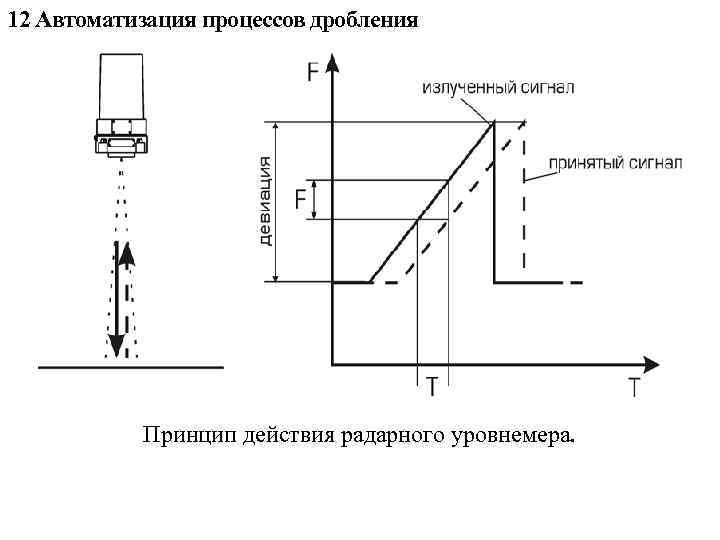

12 Автоматизация процессов дробления Принцип действия радарного уровнемера.
12 Автоматизация процессов дробления Структурная схема автоматического управления процессом дробления (комбинированный вариант):

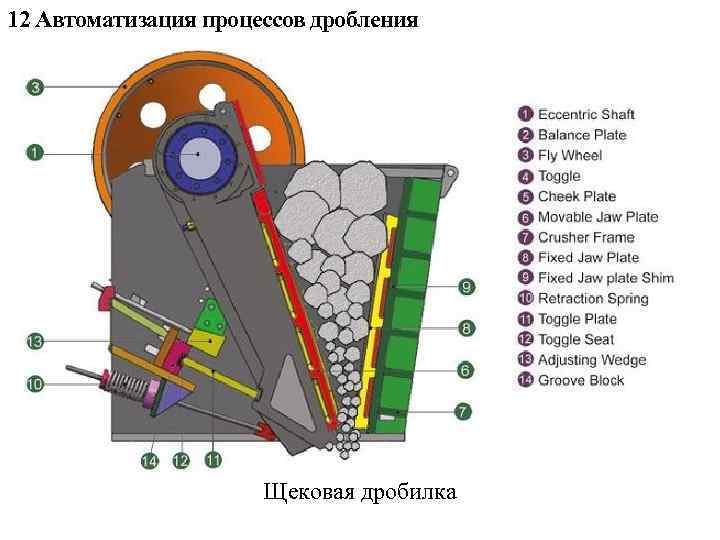

12 Автоматизация процессов дробления Щековая дробилка

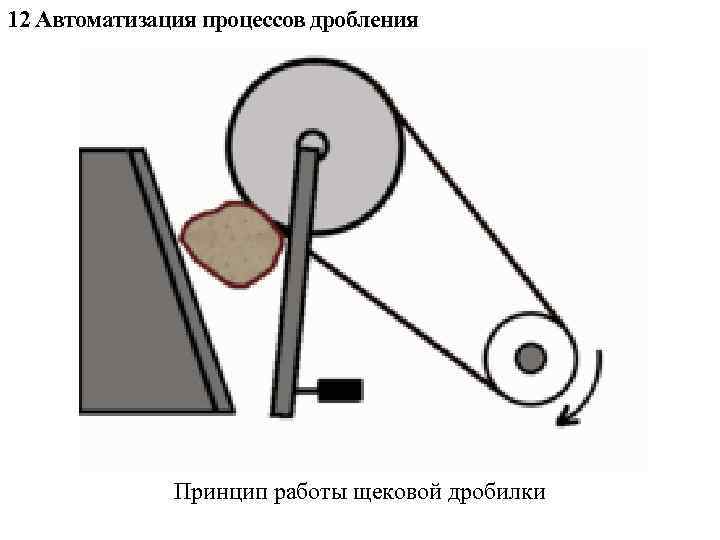

12 Автоматизация процессов дробления Принцип работы щековой дробилки

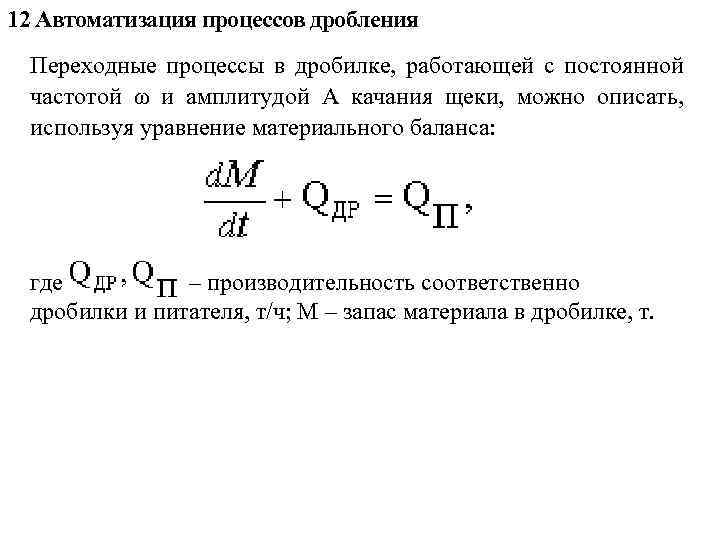

12 Автоматизация процессов дробления Переходные процессы в дробилке, работающей с постоянной частотой ω и амплитудой А качания щеки, можно описать, используя уравнение материального баланса: где – производительность соответственно дробилки и питателя, т/ч; М – запас материала в дробилке, т.

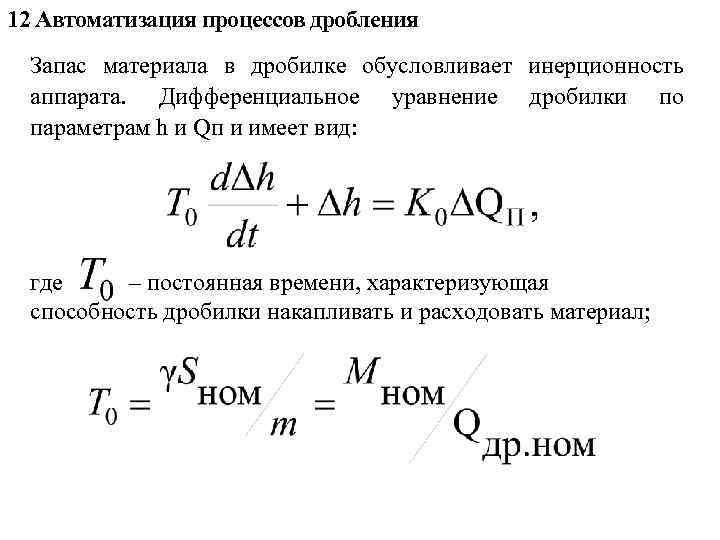

12 Автоматизация процессов дробления Запас материала в дробилке обусловливает инерционность аппарата. Дифференциальное уравнение дробилки по параметрам h и Qп и имеет вид: где – постоянная времени, характеризующая способность дробилки накапливать и расходовать материал;

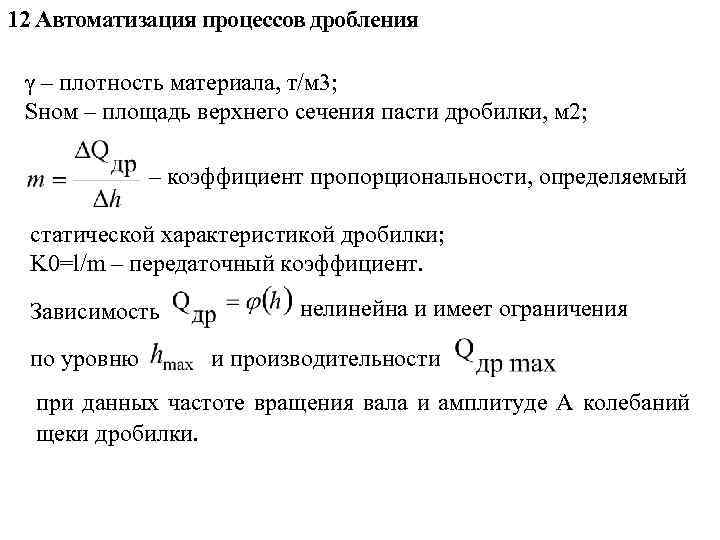

12 Автоматизация процессов дробления γ – плотность материала, т/м 3; Sном – площадь верхнего сечения пасти дробилки, м 2; – коэффициент пропорциональности, определяемый статической характеристикой дробилки; K 0=l/m – передаточный коэффициент. Зависимость по уровню нелинейна и имеет ограничения и производительности при данных частоте вращения вала и амплитуде А колебаний щеки дробилки.
12 Автоматизация процессов дробления Статическая характеристика щековой дробилки

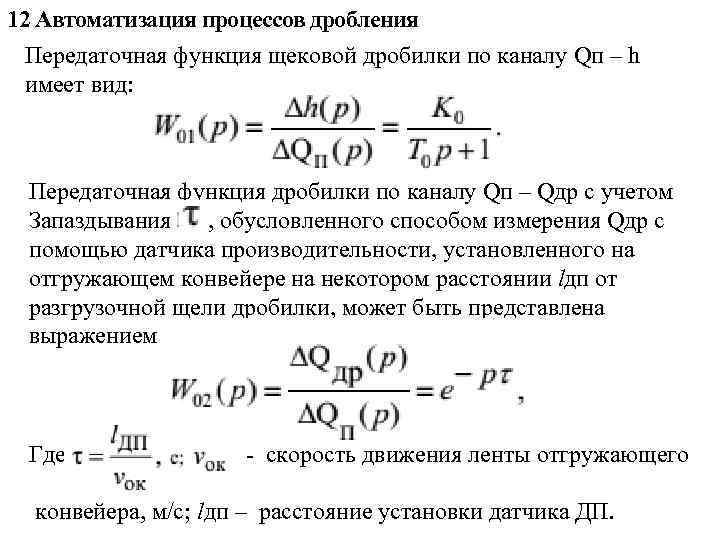

12 Автоматизация процессов дробления Передаточная функция щековой дробилки по каналу Qп – h имеет вид: Передаточная функция дробилки по каналу Qп – Qдр с учетом Запаздывания , обусловленного способом измерения Qдр с помощью датчика производительности, установленного на отгружающем конвейере на некотором расстоянии lдп от разгрузочной щели дробилки, может быть представлена выражением Где - скорость движения ленты отгружающего конвейера, м/с; lдп – расстояние установки датчика ДП.

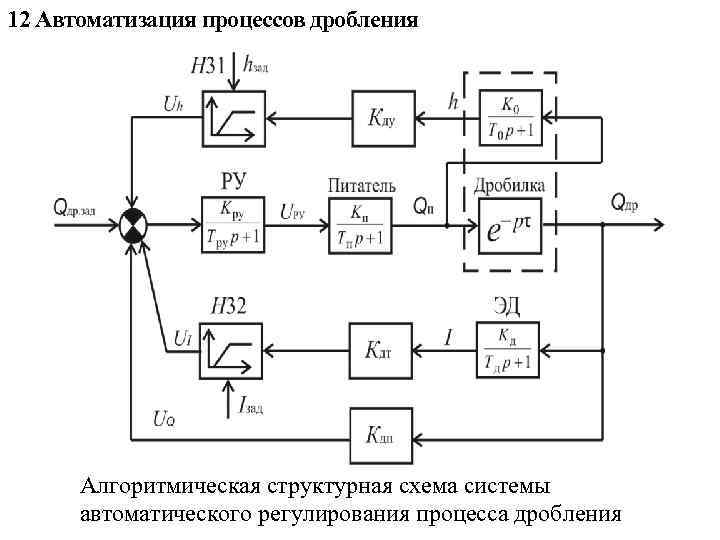

12 Автоматизация процессов дробления Алгоритмическая структурная схема системы автоматического регулирования процесса дробления
