11. Средства высотных измерений Принципы средств

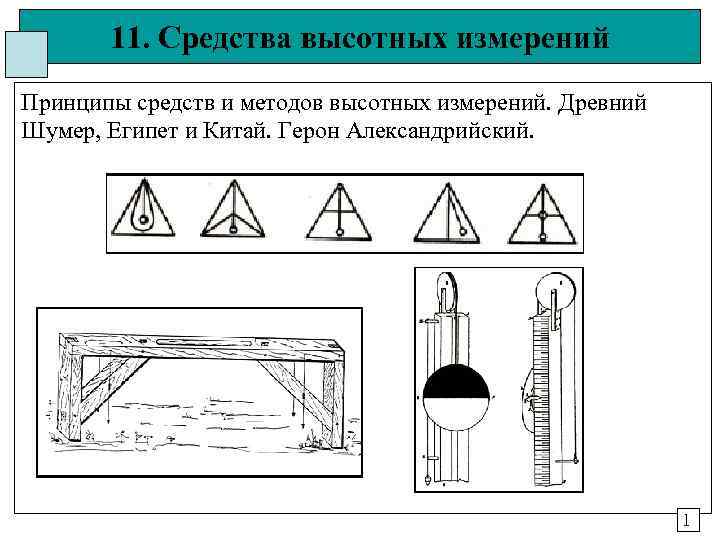

11. Средства высотных измерений Принципы средств и методов высотных измерений. Древний Шумер, Египет и Китай. Герон Александрийский. 1

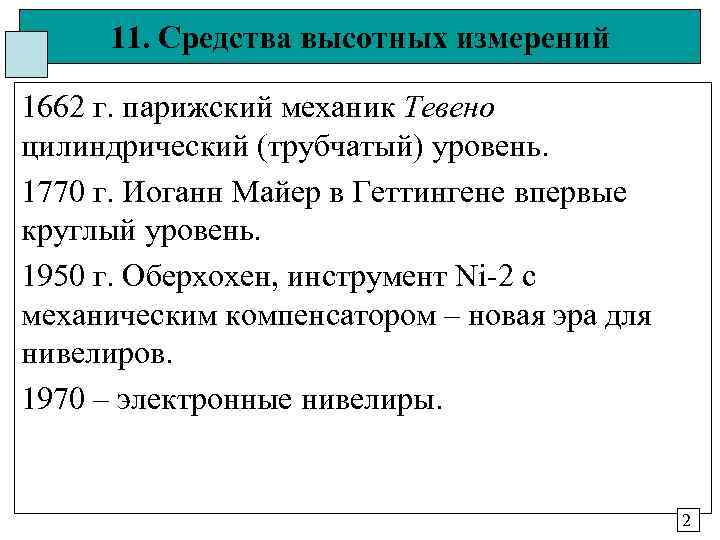

11. Средства высотных измерений 1662 г. парижский механик Тевено цилиндрический (трубчатый) уровень. 1770 г. Иоганн Майер в Геттингене впервые круглый уровень. 1950 г. Оберхохен, инструмент Ni-2 с механическим компенсатором – новая эра для нивелиров. 1970 – электронные нивелиры. 2

11. Средства высотных измерений Нивелир. Основная задача нивелира. Маркировка. Классификация нивелиров: по точности измерений -высокоточные – Н-05, -точные – Н-3, - технические – Н-10. Точность нивелира. по конструктивному исполнению -нивелиры с уровнем, -с компенсатором, - электронные. Дополнительные устройства: К – компенсатор, Л – лимб для измерения горизонтальных углов с точностью до 5. Например, Н-3 КЛ. Нивелиры с компенсатором, зеркальные или призменные. В комплект с нивелиром входят две нивелирные рейки. 3

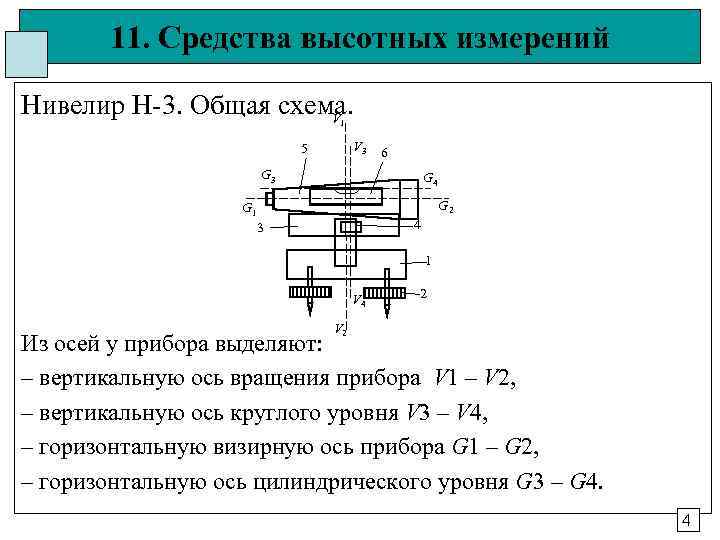

11. Средства высотных измерений Нивелир Н-3. Общая схема. V 1 5 V 3 6 G 3 G 4 G 1 G 2 3 4 1 V 4 2 V 2 Из осей у прибора выделяют: – вертикальную ось вращения прибора V 1 – V 2, – вертикальную ось круглого уровня V 3 – V 4, – горизонтальную визирную ось прибора G 1 – G 2, – горизонтальную ось цилиндрического уровня G 3 – G 4. 4

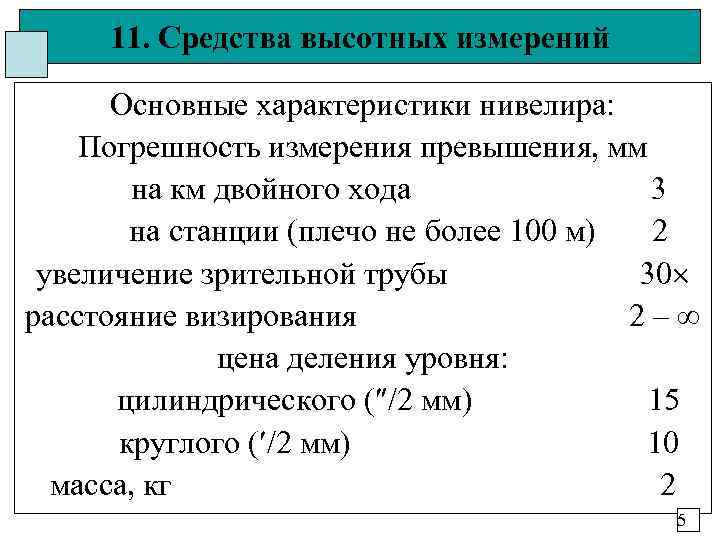

11. Средства высотных измерений Основные характеристики нивелира: Погрешность измерения превышения, мм на км двойного хода 3 на станции (плечо не более 100 м) 2 увеличение зрительной трубы 30 расстояние визирования 2– цена деления уровня: цилиндрического ( /2 мм) 15 круглого ( /2 мм) 10 масса, кг 2 5

11. Средства высотных измерений Устройство нивелира Н-3 6

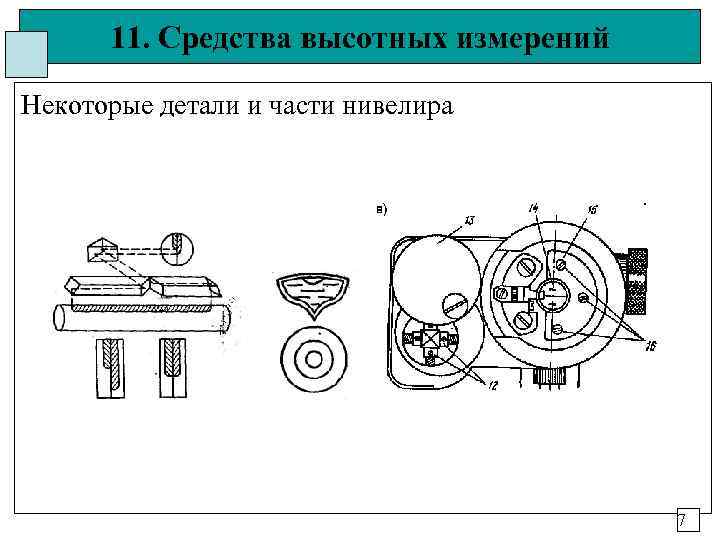

11. Средства высотных измерений Некоторые детали и части нивелира 7

11. Средства высотных измерений Нивелирная рейка, односторонняя и двухсторонняя. Пятка рейки, пяточная разность, цена деления рейки. РН-3000 С. 8

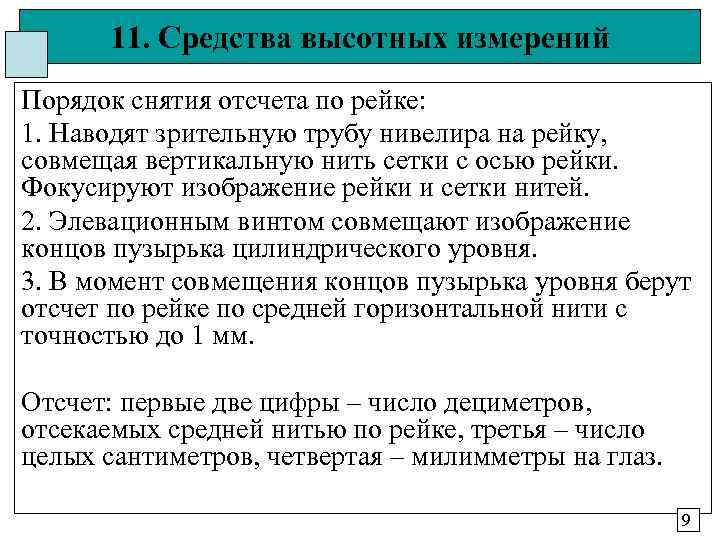

11. Средства высотных измерений Порядок снятия отсчета по рейке: 1. Наводят зрительную трубу нивелира на рейку, совмещая вертикальную нить сетки с осью рейки. Фокусируют изображение рейки и сетки нитей. 2. Элевационным винтом совмещают изображение концов пузырька цилиндрического уровня. 3. В момент совмещения концов пузырька уровня берут отсчет по рейке по средней горизонтальной нити с точностью до 1 мм. Отсчет: первые две цифры – число дециметров, отсекаемых средней нитью по рейке, третья – число целых сантиметров, четвертая – милимметры на глаз. 9

11. Средства высотных измерений Поверки нивелира Н-3: -проверки внешнего состояния нивелира, -его комплектности, -работоспособности, -проверка штатива, -геометрических условий. Осмотр, опробование 10

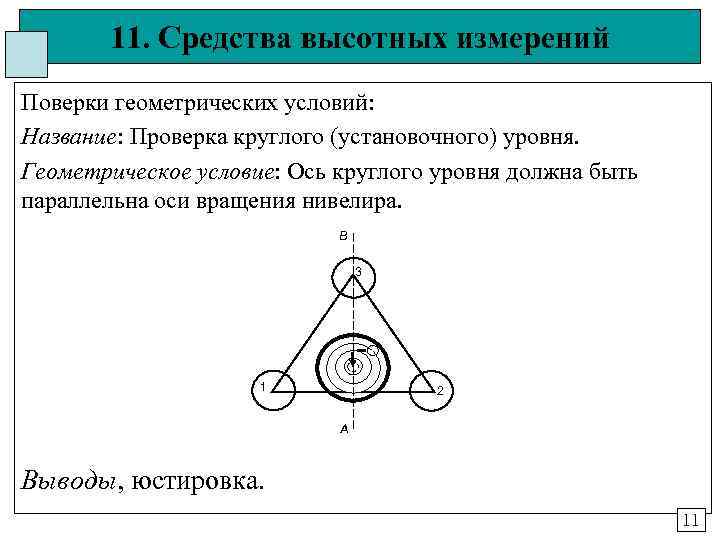

11. Средства высотных измерений Поверки геометрических условий: Название: Проверка круглого (установочного) уровня. Геометрическое условие: Ось круглого уровня должна быть параллельна оси вращения нивелира. В 3 1 2 А Выводы, юстировка. 11

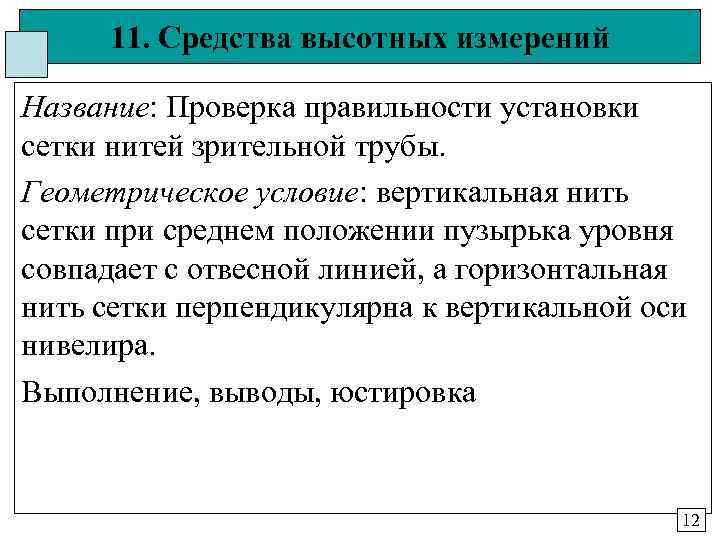

11. Средства высотных измерений Название: Проверка правильности установки сетки нитей зрительной трубы. Геометрическое условие: вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной линией, а горизонтальная нить сетки перпендикулярна к вертикальной оси нивелира. Выполнение, выводы, юстировка 12

11. Средства высотных измерений Название: Проверка правильности установки цилиндрического уровня при трубе (главного условия). Геометрическое условие: ось цилиндрического уровня должна быть параллельна оси визирования зрительной трубы. Выполнение: Плоскости, угол i. Нивелированием вперед: i v 2 a' b' b a v 1 2 h 1 S . bисп. = b' – . 14

11. Средства высотных измерений Нивелированием из середины в сочетании с нивелированием вперед: 1 2 i a' b a 2 h S h = a '– b'= a + 1 – b – 2. 1 L 1 L 2 2 1 i b' b a' a 2 h S 1 L 1 L 2 Проверка правильности смещения визирной оси при перефокусировке зрительной трубы 14
