11.12.2017 Выполнила: студентка 109 группы Учетно-финансового факультета Пугина Наталья Курсовой проект на тему: «Автоматизация работы библиотеки на базе локальной вычислительной сети»

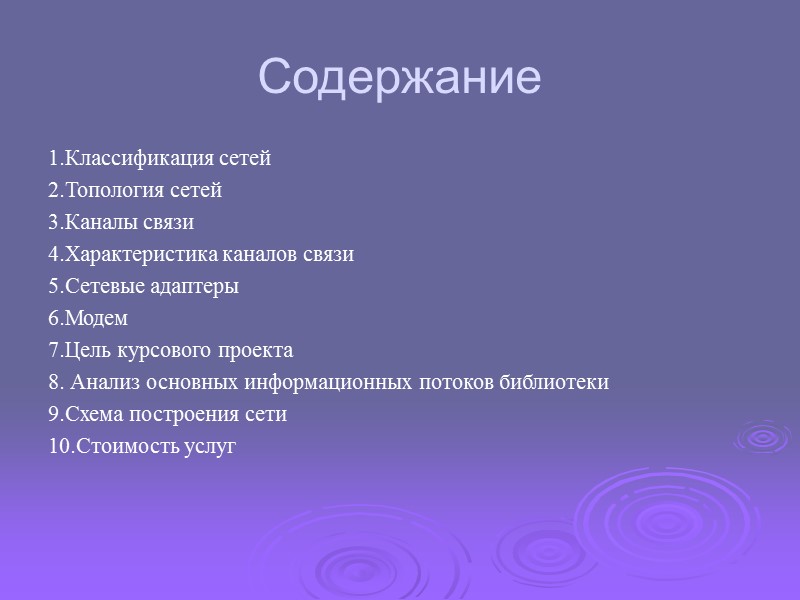

Содержание 1.Классификация сетей 2.Топология сетей 3.Каналы связи 4.Характеристика каналов связи 5.Сетевые адаптеры 6.Модем 7.Цель курсового проекта 8. Анализ основных информационных потоков библиотеки 9.Схема построения сети 10.Стоимость услуг

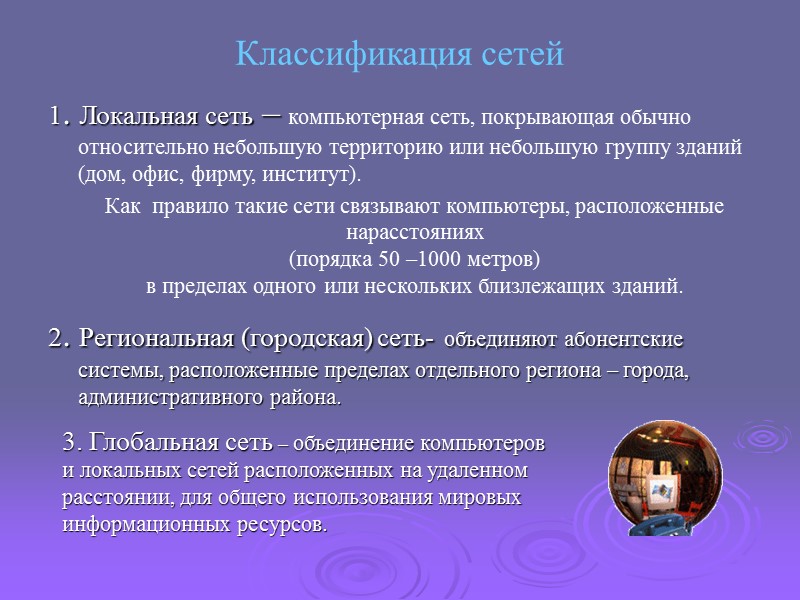

Классификация сетей 1. Локальная сеть – компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Как правило такие сети связывают компьютеры, расположенные нарасстояниях (порядка 50 –1000 метров) в пределах одного или нескольких близлежащих зданий. 2. Региональная (городская) сеть- объединяют абонентские системы, расположенные пределах отдельного региона – города, административного района. 3. Глобальная сеть – объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов.

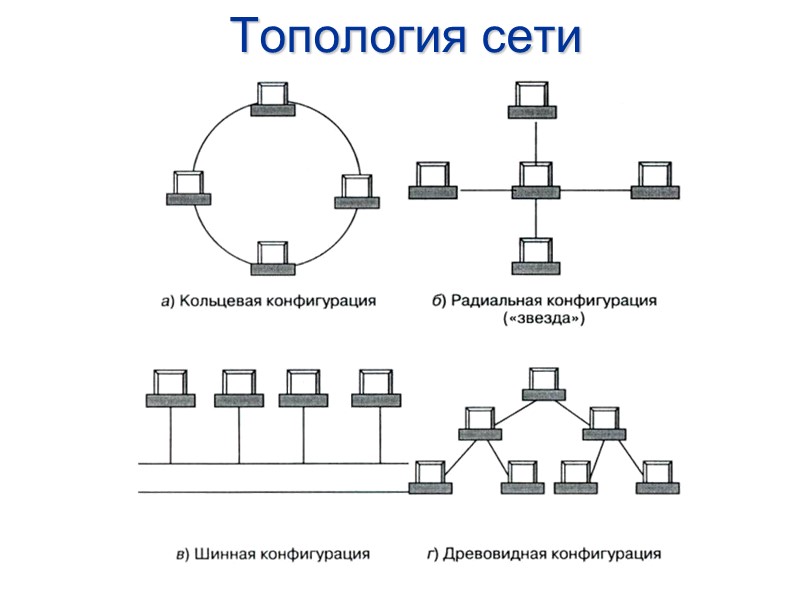

Топология сети

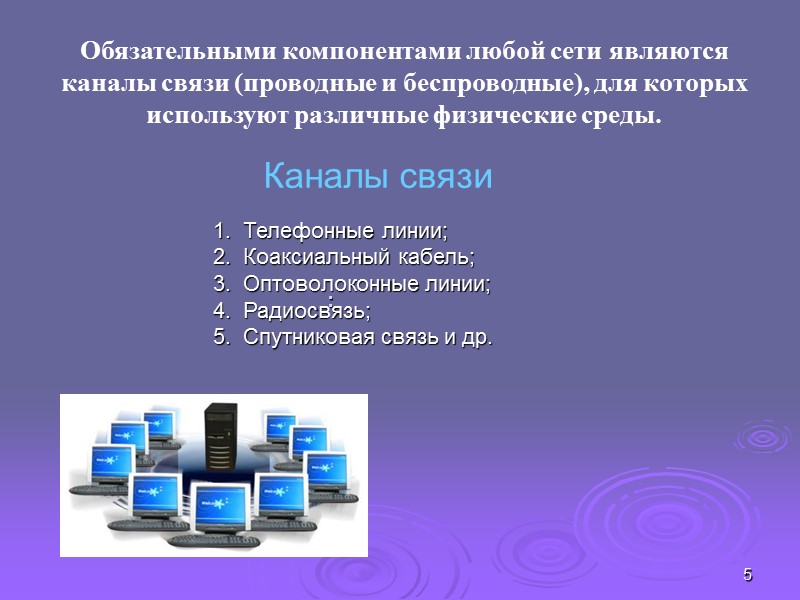

5 Обязательными компонентами любой сети являются каналы связи (проводные и беспроводные), для которых используют различные физические среды. : Каналы связи Телефонные линии; Коаксиальный кабель; Оптоволоконные линии; Радиосвязь; Спутниковая связь и др.

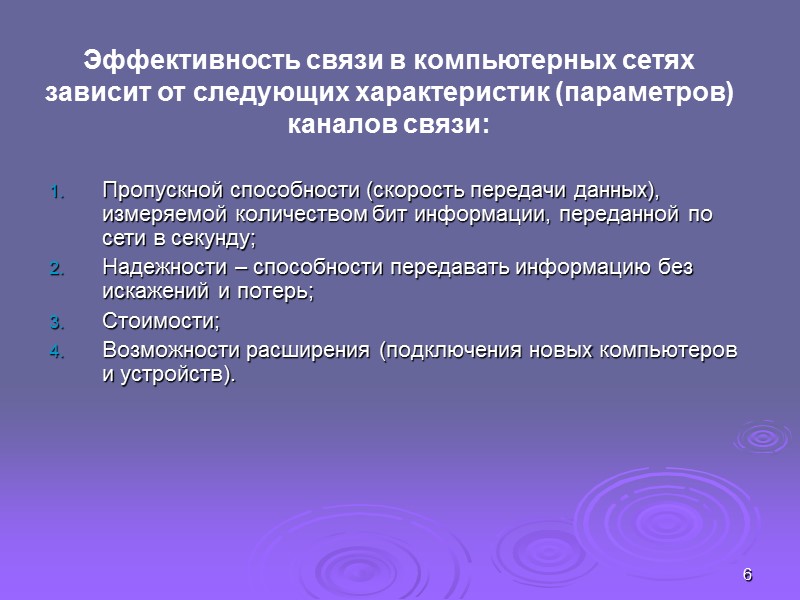

6 Эффективность связи в компьютерных сетях зависит от следующих характеристик (параметров) каналов связи: Пропускной способности (скорость передачи данных), измеряемой количеством бит информации, переданной по сети в секунду; Надежности – способности передавать информацию без искажений и потерь; Стоимости; Возможности расширения (подключения новых компьютеров и устройств).

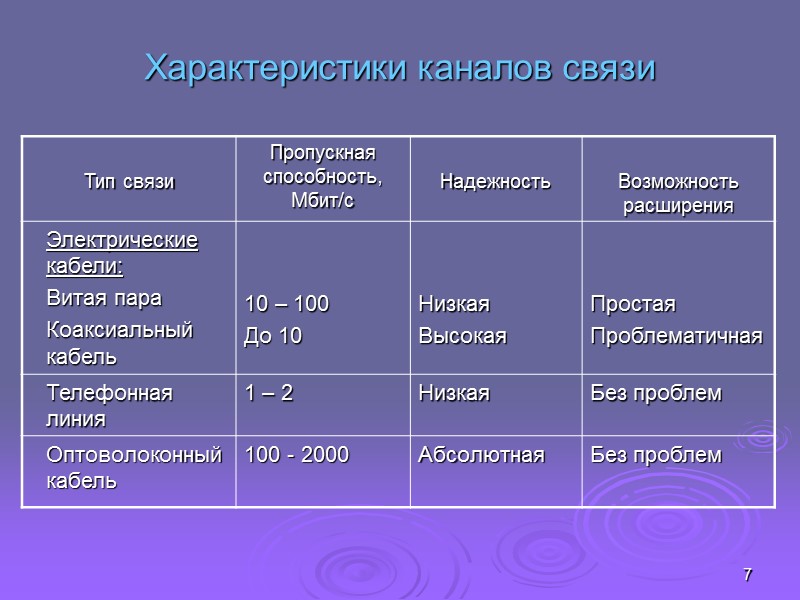

7 Характеристики каналов связи

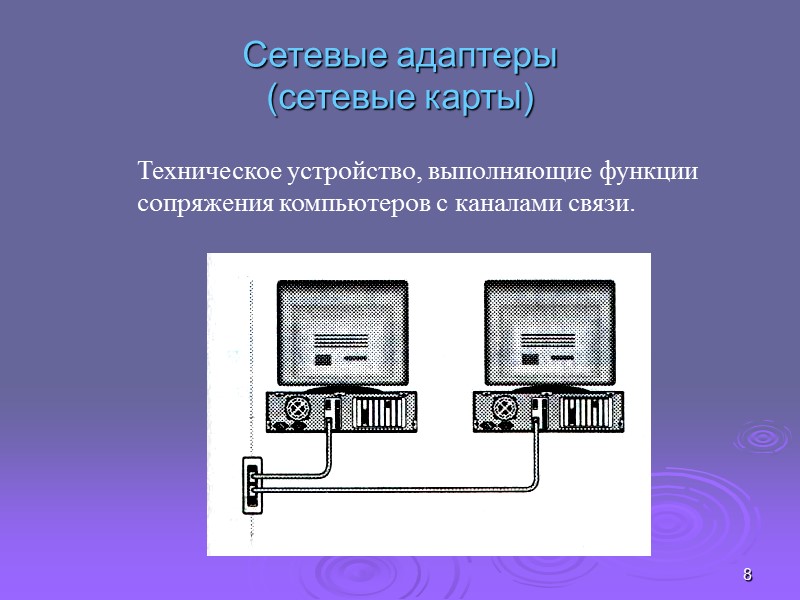

8 Сетевые адаптеры (сетевые карты) Техническое устройство, выполняющие функции сопряжения компьютеров с каналами связи.

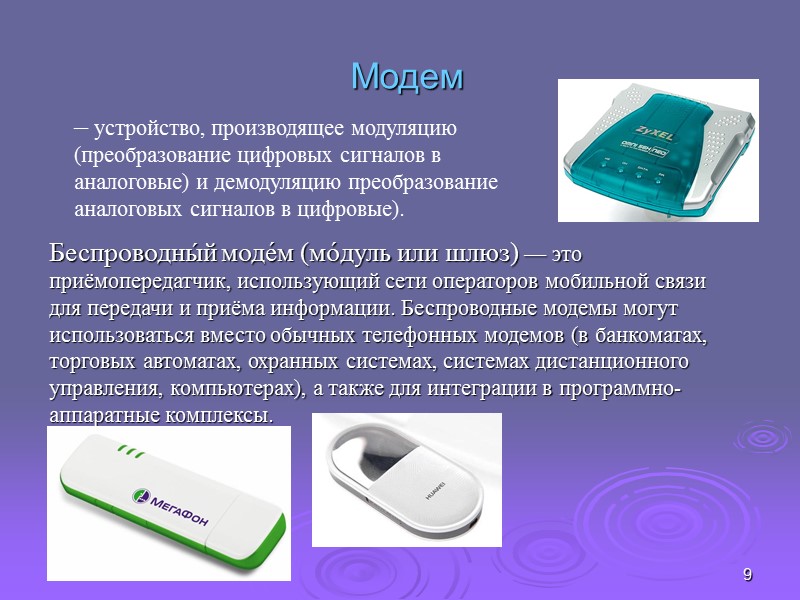

9 Модем – устройство, производящее модуляцию (преобразование цифровых сигналов в аналоговые) и демодуляцию преобразование аналоговых сигналов в цифровые). Беспроводны́й моде́м (мо́дуль или шлюз) — это приёмопередатчик, использующий сети операторов мобильной связи для передачи и приёма информации. Беспроводные модемы могут использоваться вместо обычных телефонных модемов (в банкоматах, торговых автоматах, охранных системах, системах дистанционного управления, компьютерах), а также для интеграции в программно-аппаратные комплексы.

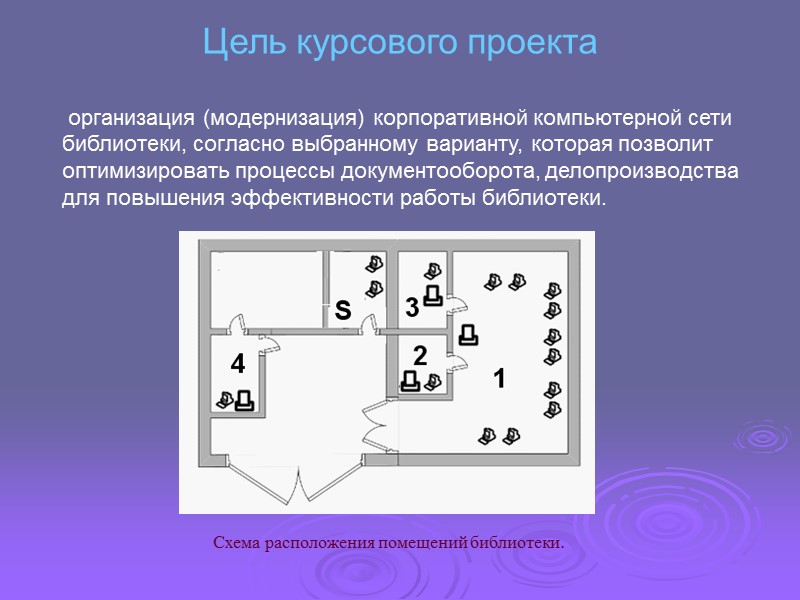

Цель курсового проекта организация (модернизация) корпоративной компьютерной сети библиотеки, согласно выбранному варианту, которая позволит оптимизировать процессы документооборота, делопроизводства для повышения эффективности работы библиотеки. Схема расположения помещений библиотеки.

Анализ основных информационных потоков библиотеки по схеме основные информационные потоки будут проходить, согласно ТЗ, из помещения 1 с 10 рабочими местами пользователей до сервера и обрабатываться на сервере. Поэтому предполагается, что на данном направлении необходимо установить сеть 1 Gb. На остальных направлениях из серверной в помещения 2, 3, 4 достаточно будет установить скорость сети 100 Мb, что снизит затраты на ее организацию и постановку. Схема информационных потоков библиотеки.

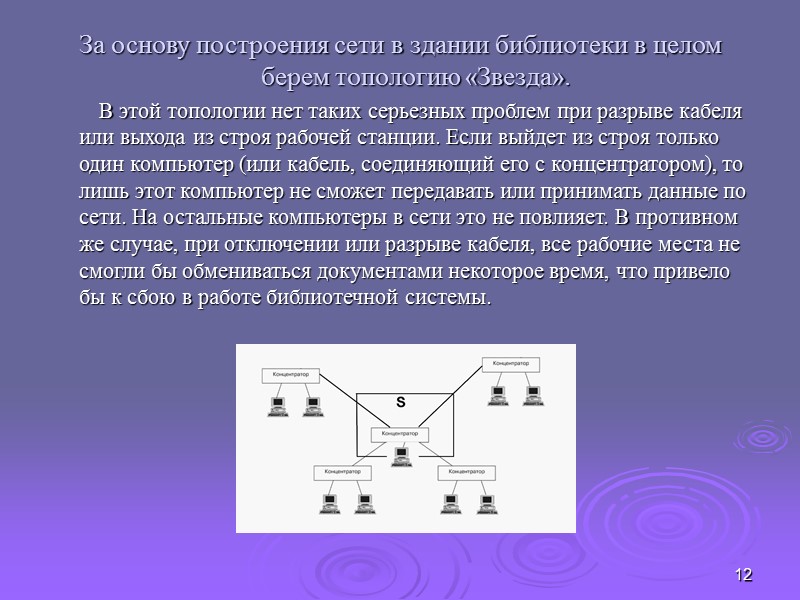

12 За основу построения сети в здании библиотеки в целом берем топологию «Звезда». В этой топологии нет таких серьезных проблем при разрыве кабеля или выхода из строя рабочей станции. Если выйдет из строя только один компьютер (или кабель, соединяющий его с концентратором), то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет. В противном же случае, при отключении или разрыве кабеля, все рабочие места не смогли бы обмениваться документами некоторое время, что привело бы к сбою в работе библиотечной системы.

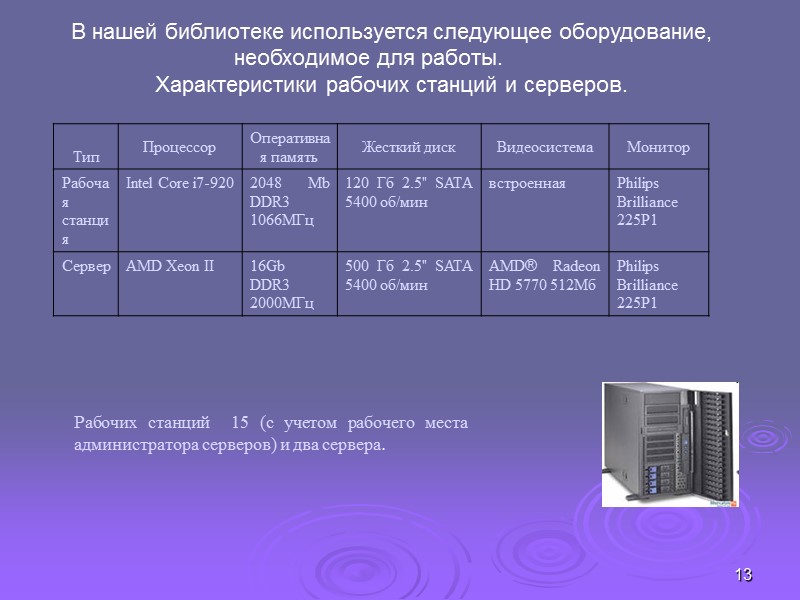

13 В нашей библиотеке используется следующее оборудование, необходимое для работы. Характеристики рабочих станций и серверов. Рабочих станций 15 (с учетом рабочего места администратора серверов) и два сервера.

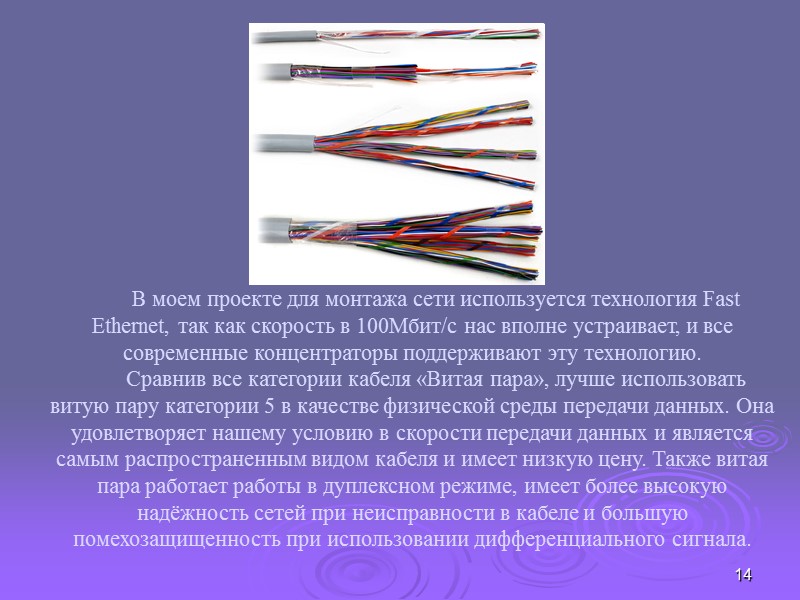

14 В моем проекте для монтажа сети используется технология Fast Ethernet, так как скорость в 100Мбит/с нас вполне устраивает, и все современные концентраторы поддерживают эту технологию. Сравнив все категории кабеля «Витая пара», лучше использовать витую пару категории 5 в качестве физической среды передачи данных. Она удовлетворяет нашему условию в скорости передачи данных и является самым распространенным видом кабеля и имеет низкую цену. Также витая пара работает работы в дуплексном режиме, имеет более высокую надёжность сетей при неисправности в кабеле и большую помехозащищенность при использовании дифференциального сигнала.

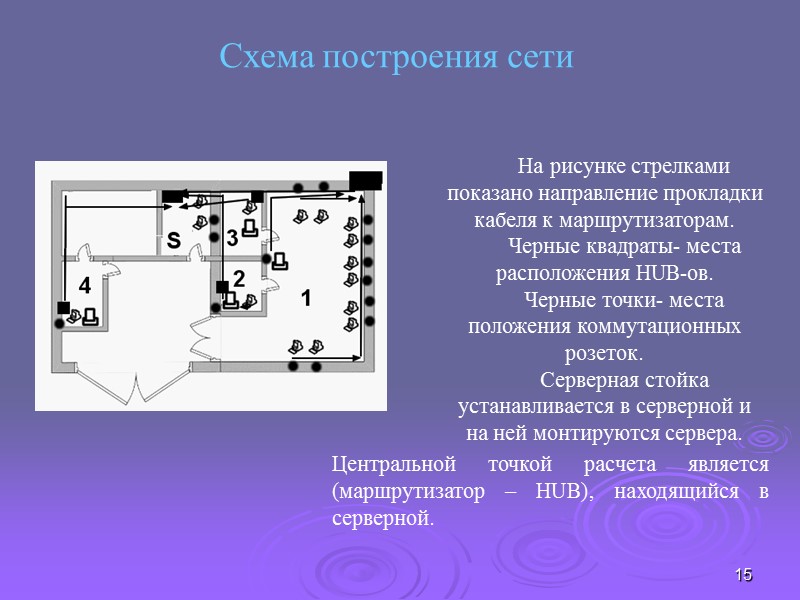

15 Схема построения сети На рисунке стрелками показано направление прокладки кабеля к маршрутизаторам. Черные квадраты- места расположения HUB-ов. Черные точки- места положения коммутационных розеток. Серверная стойка устанавливается в серверной и на ней монтируются сервера. Центральной точкой расчета является (маршрутизатор – HUB), находящийся в серверной.

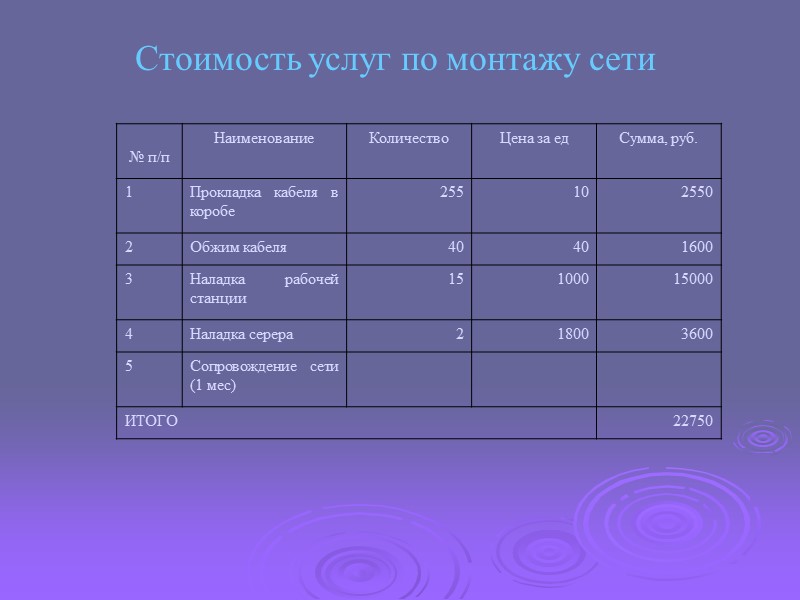

Стоимость услуг по монтажу сети

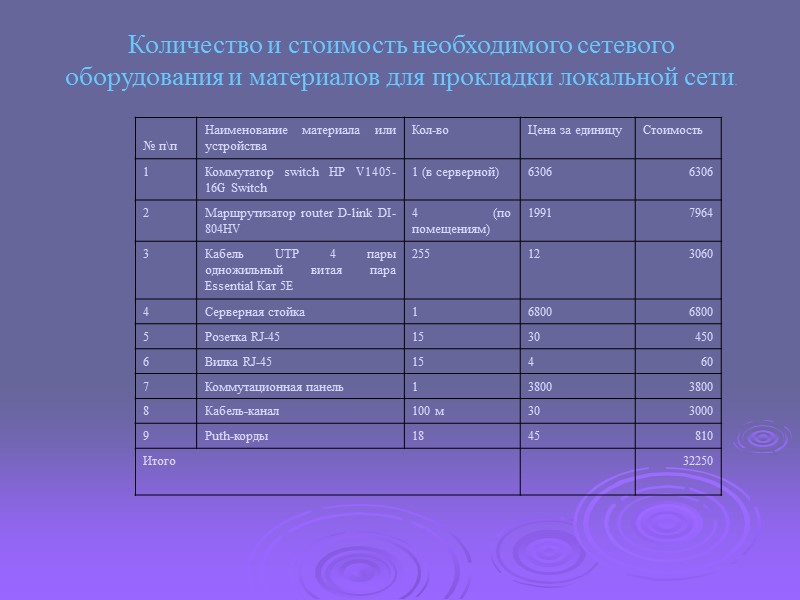

Количество и стоимость необходимого сетевого оборудования и материалов для прокладки локальной сети.

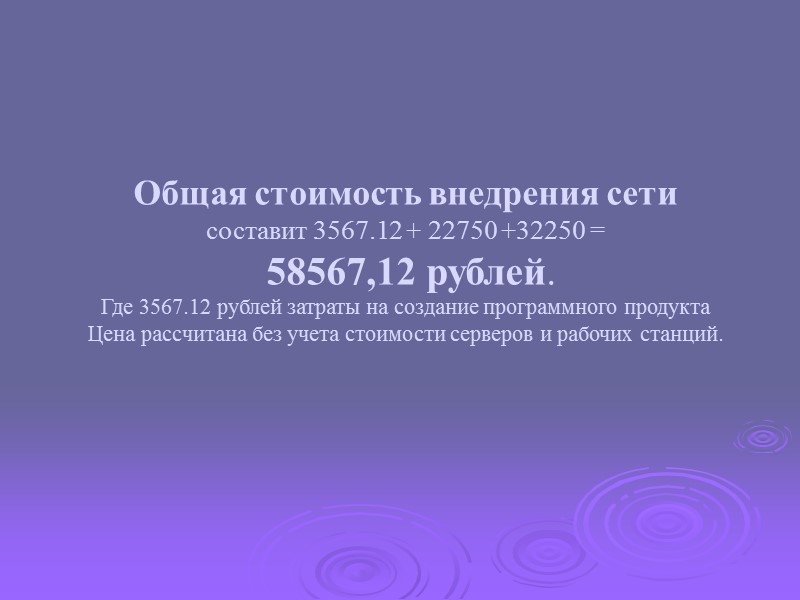

Общая стоимость внедрения сети составит 3567.12 + 22750 +32250 = 58567,12 рублей. Где 3567.12 рублей затраты на создание программного продукта Цена рассчитана без учета стоимости серверов и рабочих станций.

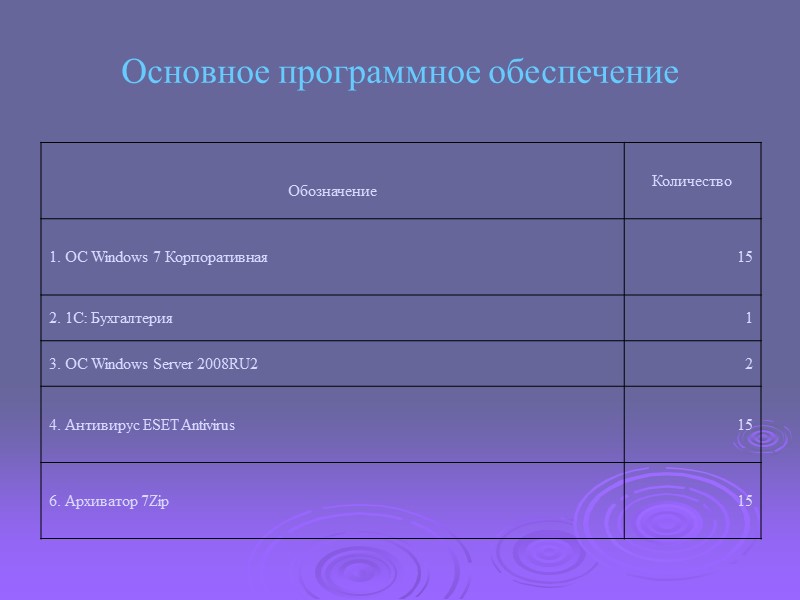

Основное программное обеспечение
