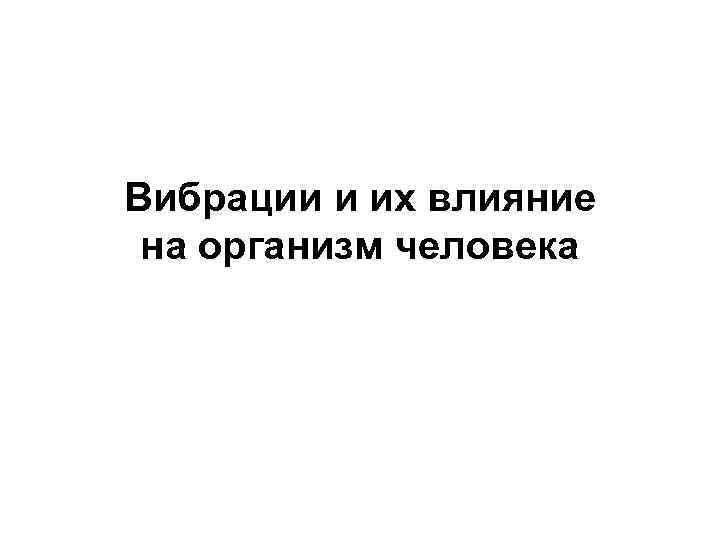

10 Вибрации и их влияние на организм человека

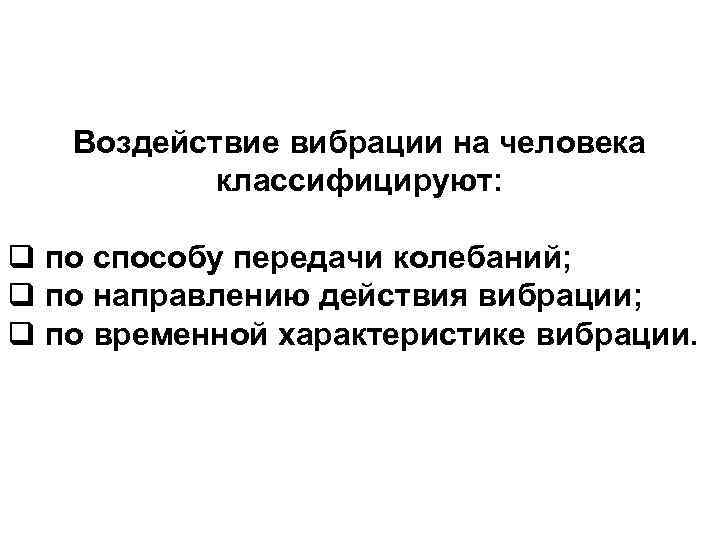

10 Воздействие вибрации на человека классифицируют: q по способу передачи колебаний; q по направлению действия вибрации; q по временной характеристике вибрации.

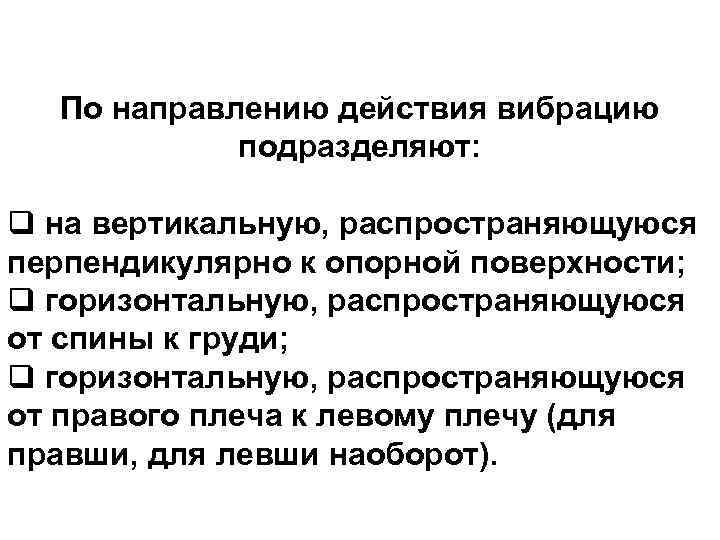

10 По направлению действия вибрацию подразделяют: q на вертикальную, распространяющуюся перпендикулярно к опорной поверхности; q горизонтальную, распространяющуюся от спины к груди; q горизонтальную, распространяющуюся от правого плеча к левому плечу (для правши, для левши наоборот).

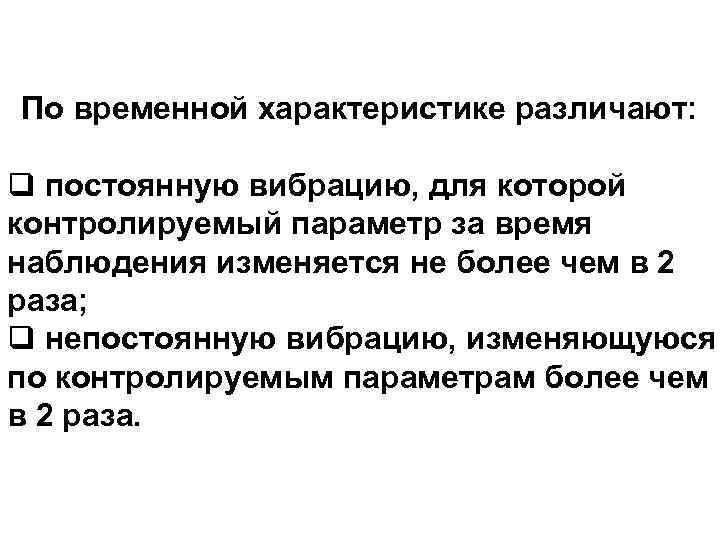

10 По временной характеристике различают: q постоянную вибрацию, для которой контролируемый параметр за время наблюдения изменяется не более чем в 2 раза; q непостоянную вибрацию, изменяющуюся по контролируемым параметрам более чем в 2 раза.

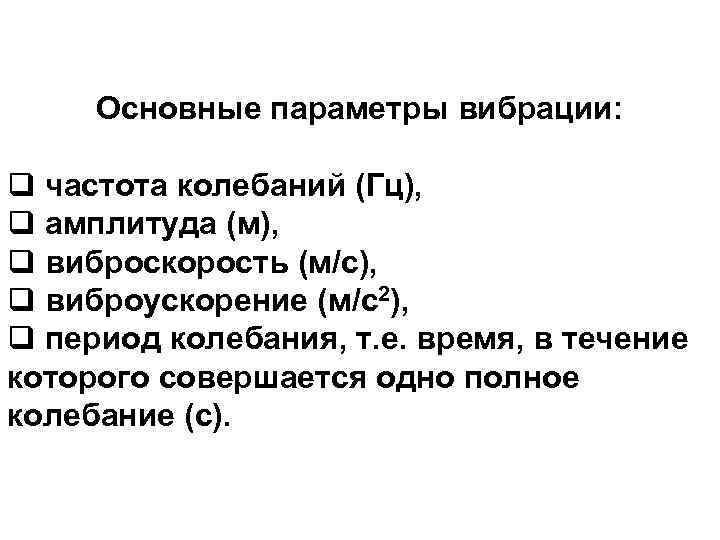

10 Основные параметры вибрации: q частота колебаний (Гц), q амплитуда (м), q виброскорость (м/с), q виброускорение (м/с2), q период колебания, т. е. время, в течение которого совершается одно полное колебание (с).

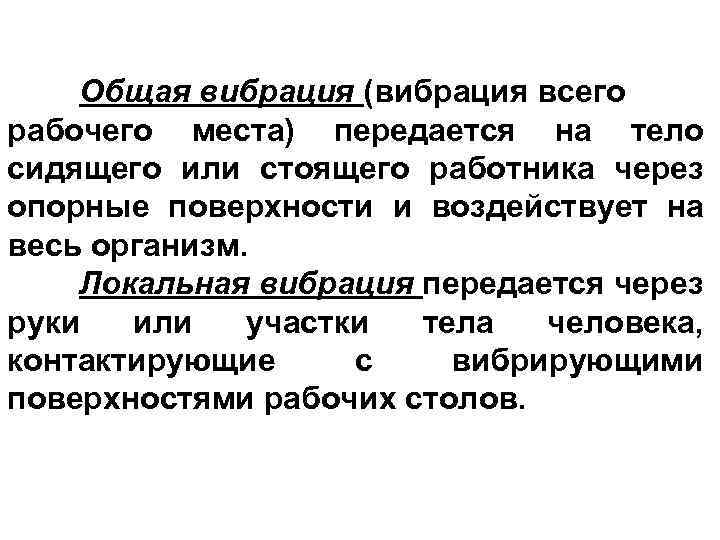

10 Общая вибрация (вибрация всего рабочего места) передается на тело сидящего или стоящего работника через опорные поверхности и воздействует на весь организм. Локальная вибрация передается через руки или участки тела человека, контактирующие с вибрирующими поверхностями рабочих столов.

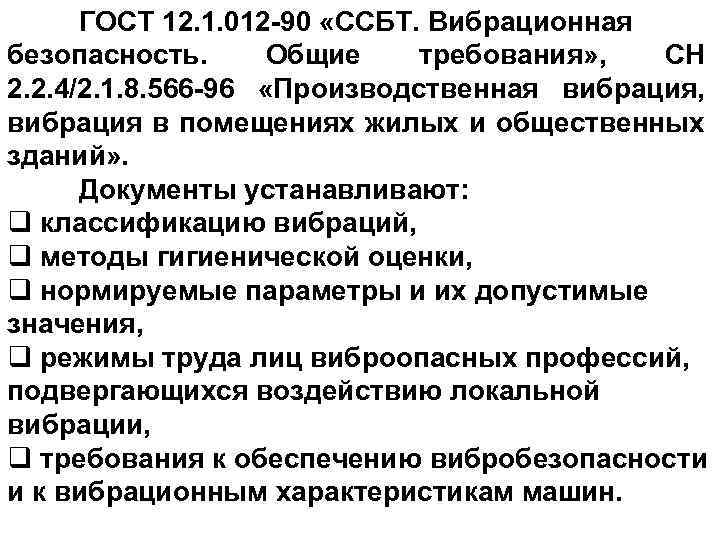

ГОСТ 12. 1. 012 -90 «ССБТ. Вибрационная 10 безопасность. Общие требования» , СН 2. 2. 4/2. 1. 8. 566 -96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий» . Документы устанавливают: q классификацию вибраций, q методы гигиенической оценки, q нормируемые параметры и их допустимые значения, q режимы труда лиц виброопасных профессий, подвергающихся воздействию локальной вибрации, q требования к обеспечению вибробезопасности и к вибрационным характеристикам машин.

Гигиенические нормы вибраций по ГОСТ 12. 1. 012 -90 10 Вид вибрации Допустимый уровень виброскорости, д. Б, в октавных полосах со среднегеометрическими частотами, Гц 1 2 4 8 16 31, 5 63 125 250 500 1000 Общая транспортная: − вертикальн 132 123 114 108 107 107 ая − горизонталь 122 117 116 106 116 116 ная Транспортнотехнологическ ая Технологическ ая Локальная 117 108 102 101 101 108 99 93 92 92 92 115 109 109

Классы условий труда в зависимости от уровней 10 локальной, общей вибрации на рабочем месте Классы условий труда допустимый Вибрация: − локальная − общая 2 вредный 3. 1 3. 2 3. 3 опасный 3. 4 4 Превышение ПДУ (эквивалентный корректированный уровень (значение) виброскорости, виброускорения), д. Б/раз ≤ ПДУ 3/1, 4 6/2 9/2, 8 12/4 > 12/4 ≤ ПДУ 6/2 12/4 18/6 24/8 > 24/8

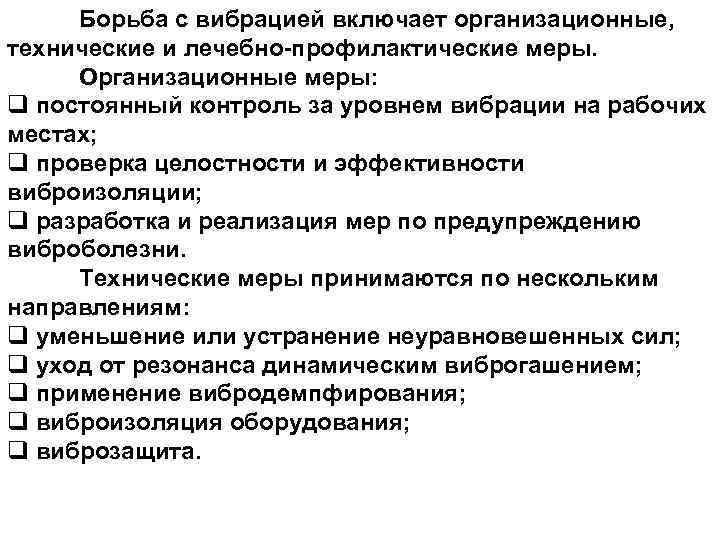

Борьба с вибрацией включает организационные, 10 технические и лечебно-профилактические меры. Организационные меры: q постоянный контроль за уровнем вибрации на рабочих местах; q проверка целостности и эффективности виброизоляции; q разработка и реализация мер по предупреждению виброболезни. Технические меры принимаются по нескольким направлениям: q уменьшение или устранение неуравновешенных сил; q уход от резонанса динамическим виброгашением; q применение вибродемпфирования; q виброизоляция оборудования; q виброзащита.

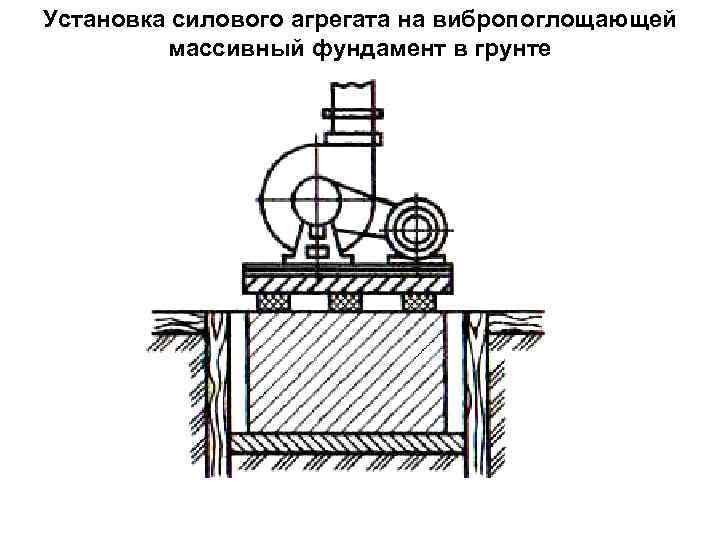

Установка силового агрегата на вибропоглощающей 10 массивный фундамент в грунте

Установка агрегата на фундамент через виброизолирующую прокладку 10 1 - фундамент; 2 - виброизолирующая прокладка; 3 - виброизолирующая втулка; 4 - анкерный болт с гайкой; 5 - плита; 6 - опорная конструкция силового агрегата.

Схема виброизоляции рабочего места а - общий вид; б - виброизолятор в разрезе; 1 - опорная плита; 2 - опорная тарелка; 3 - корпус виброизолятора; 4 - пружина; 5 - стакан; 6 - упор; 7 - виброизолировашый пол рабочего; 8 - подвижная крышка корпуса 10
