1 ВСП. 02

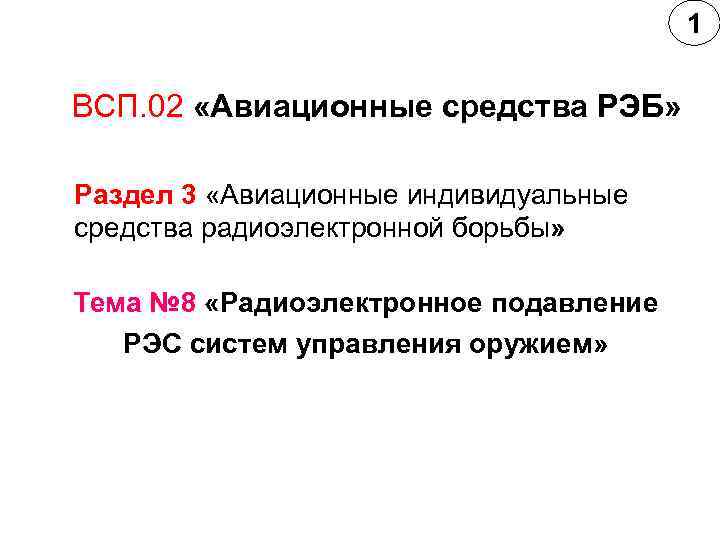

1 ВСП. 02 «Авиационные средства РЭБ» Раздел 3 «Авиационные индивидуальные средства радиоэлектронной борьбы» Тема № 8 «Радиоэлектронное подавление РЭС систем управления оружием»

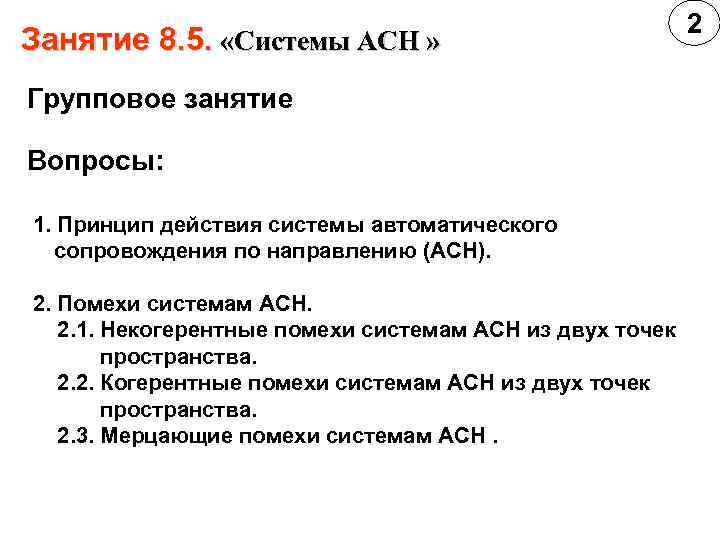

2 Занятие 8. 5. «Системы АСН » Групповое занятие Вопросы: 1. Принцип действия системы автоматического сопровождения по направлению (АСН). 2. Помехи системам АСН. 2. 1. Некогерентные помехи системам АСН из двух точек пространства. 2. 2. Когерентные помехи системам АСН из двух точек пространства. 2. 3. Мерцающие помехи системам АСН.

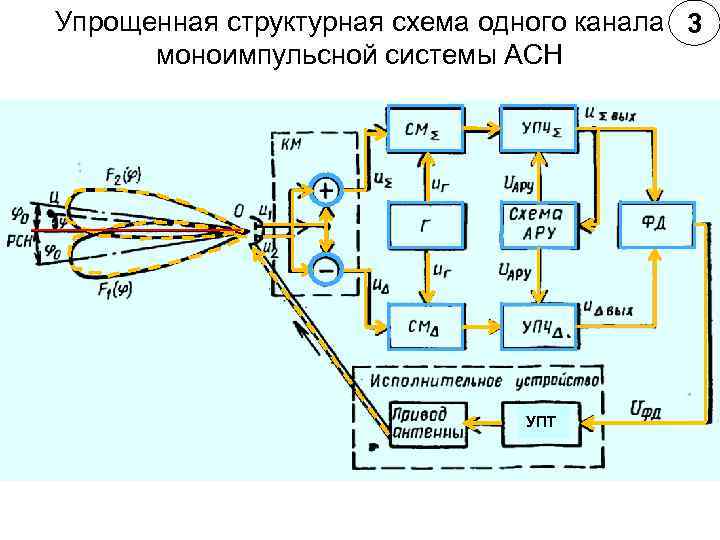

Упрощенная структурная схема одного канала 3 моноимпульсной системы АСН УПТ

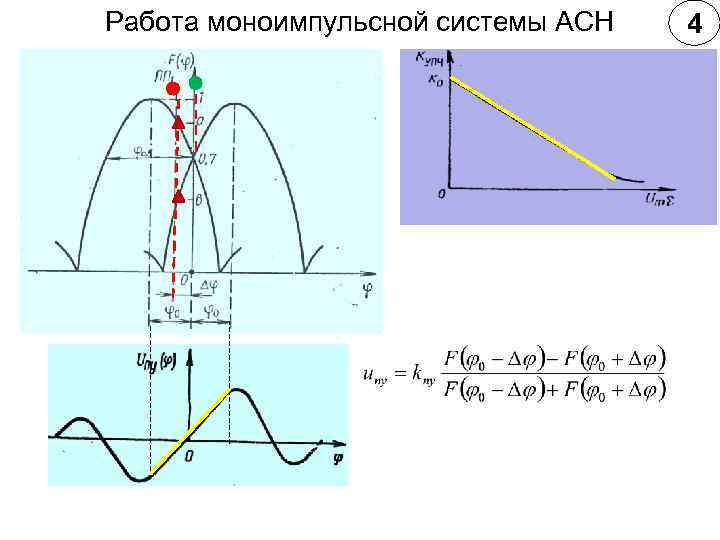

Работа моноимпульсной системы АСН 4

Упрощенная структурная схема системы АСН 5 с коническим сканированием

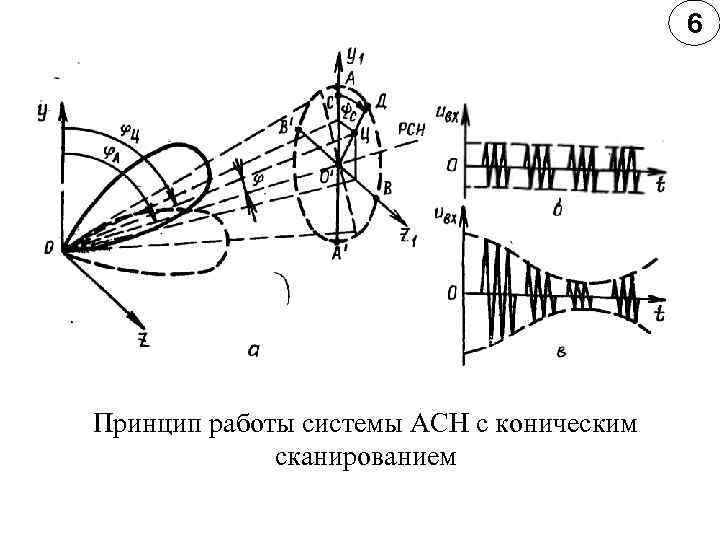

6 Принцип работы системы АСН с коническим сканированием

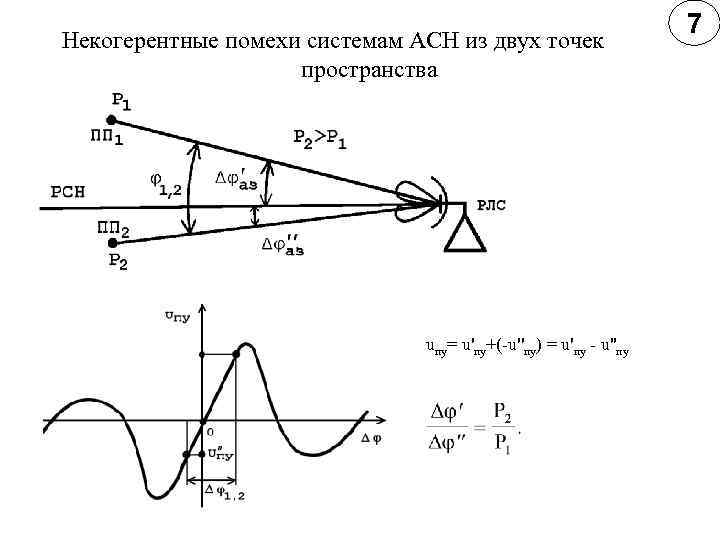

7 Некогерентные помехи системам АСН из двух точек пространства uпу= u'пу+(-u''пу) = u'пу - u''пу

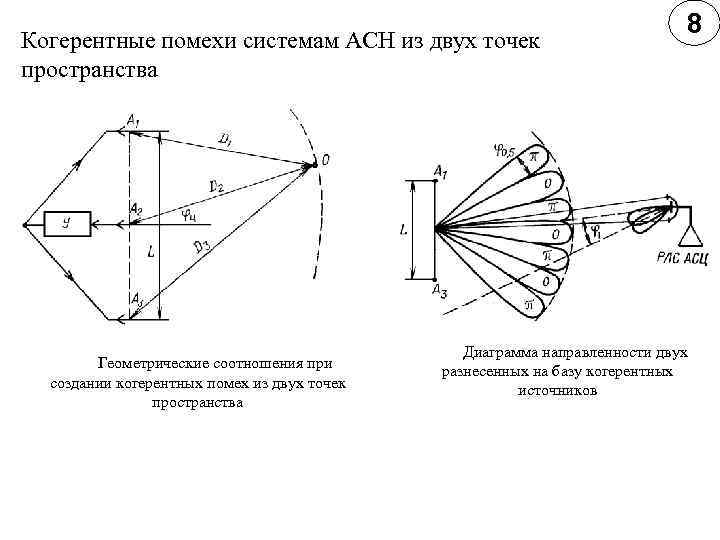

8 Когерентные помехи системам АСН из двух точек пространства Диаграмма направленности двух Геометрические соотношения при разнесенных на базу когерентных создании когерентных помех из двух точек источников пространства

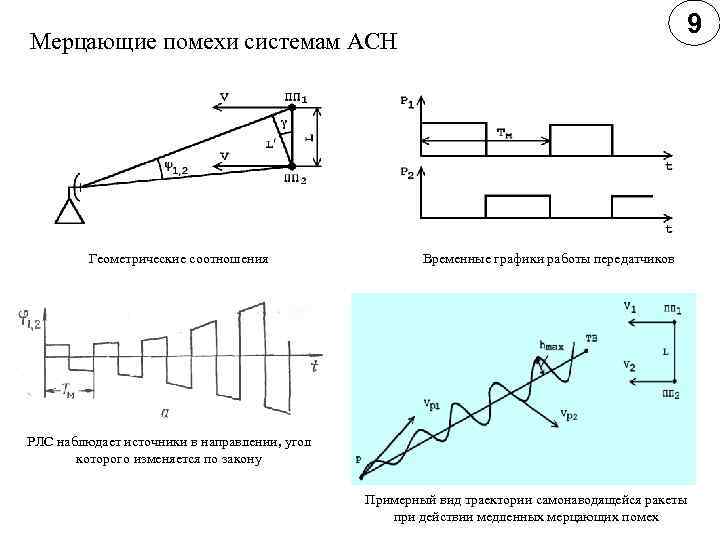

9 Мерцающие помехи системам АСН Геометрические соотношения Временные графики работы передатчиков РЛС наблюдает источники в направлении, угол которого изменяется по закону Примерный вид траектории самонаводящейся ракеты при действии медленных мерцающих помех

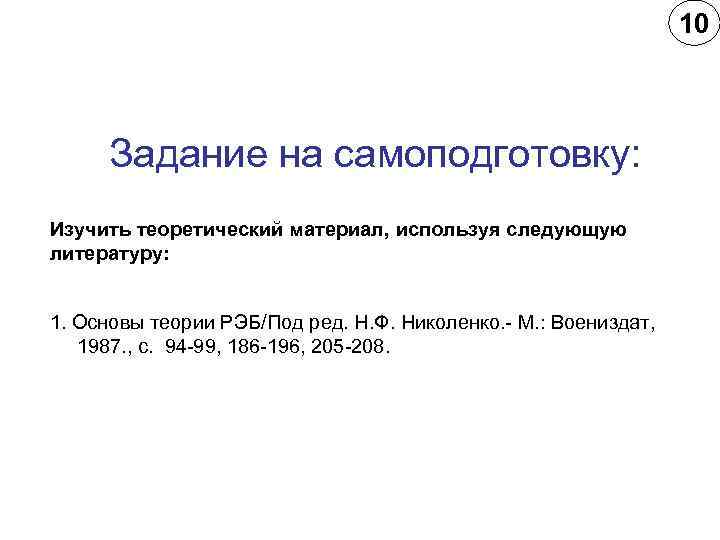

10 Задание на самоподготовку: Изучить теоретический материал, используя следующую литературу: 1. Основы теории РЭБ/Под ред. Н. Ф. Николенко. - М. : Воениздат, 1987. , с. 94 -99, 186 -196, 205 -208.
