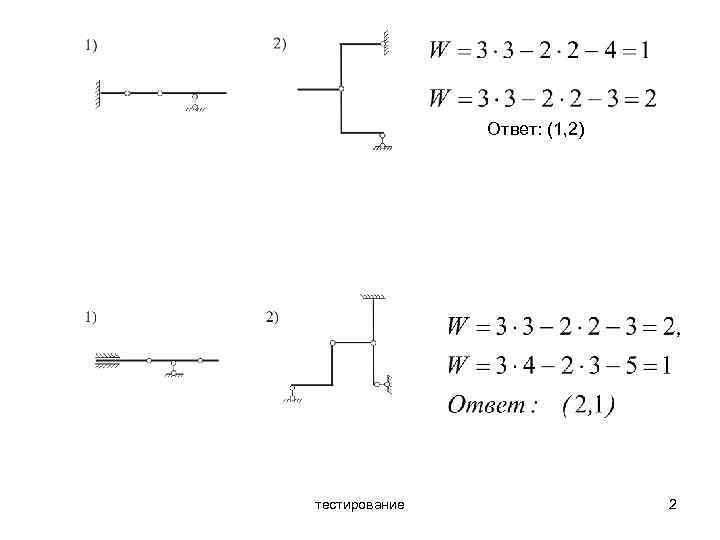

1. Укажите (через запятую) W – степени свободы приведенных плоских стержневых систем. тестирование 1

Ответ: (1, 2) тестирование 2

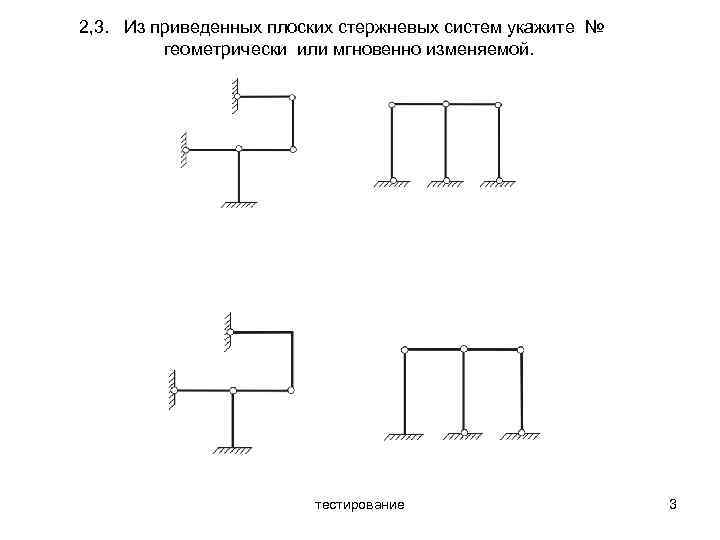

2, 3. Из приведенных плоских стержневых систем укажите № геометрически или мгновенно изменяемой. тестирование 3

системы геометрически изменяемые системы геометрически неизменяемые тестирование 4

тестирование 5

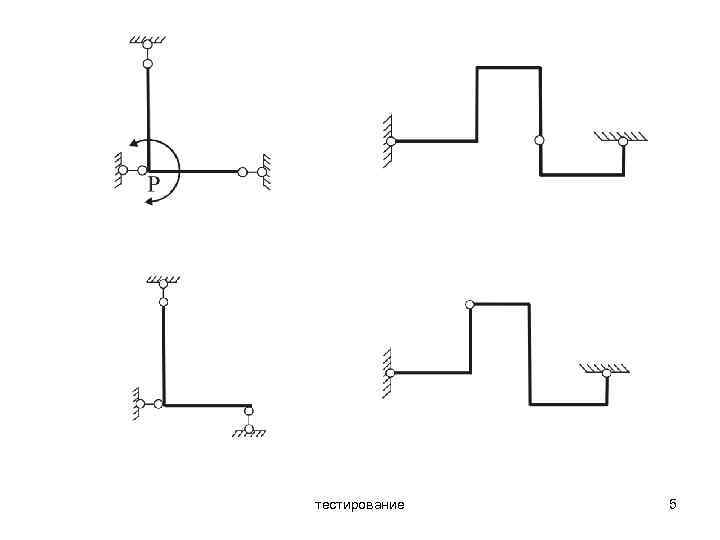

мгновенно изменяемые системы геометрически неизменяемые тестирование 6

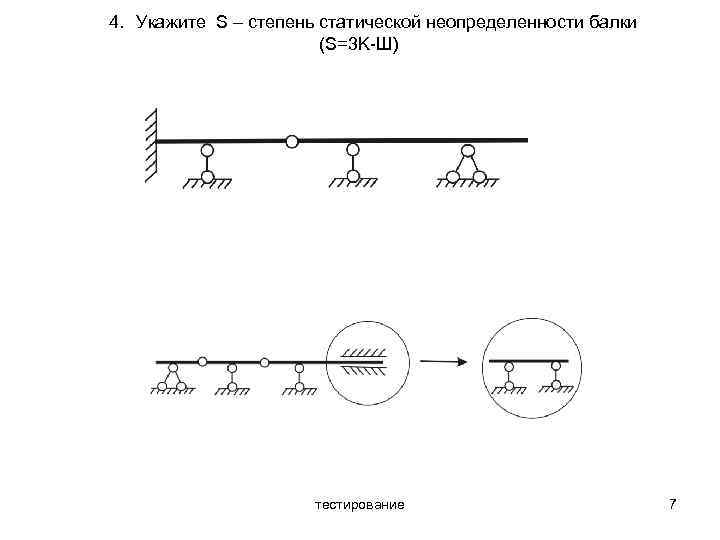

4. Укажите S – степень статической неопределенности балки (S=3 K-Ш) тестирование 7

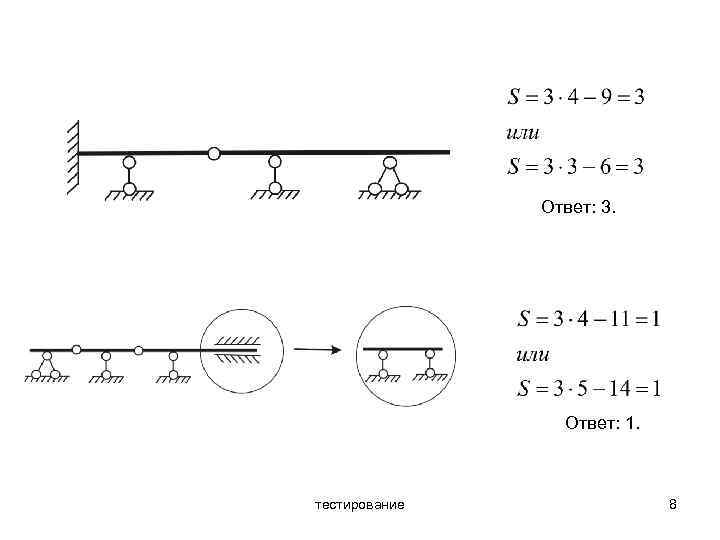

Ответ: 3. Ответ: 1. тестирование 8

5. Укажите S – степень статической неопределенности стержневой системы S=C-3 тестирование 9

S=6– 3=3 S=6– 3= =3*3 -6=3 тестирование S=8– 3=5 10

6. Укажите S – степень статической неопределимости стержневой системы. тестирование 11

тестирование 12

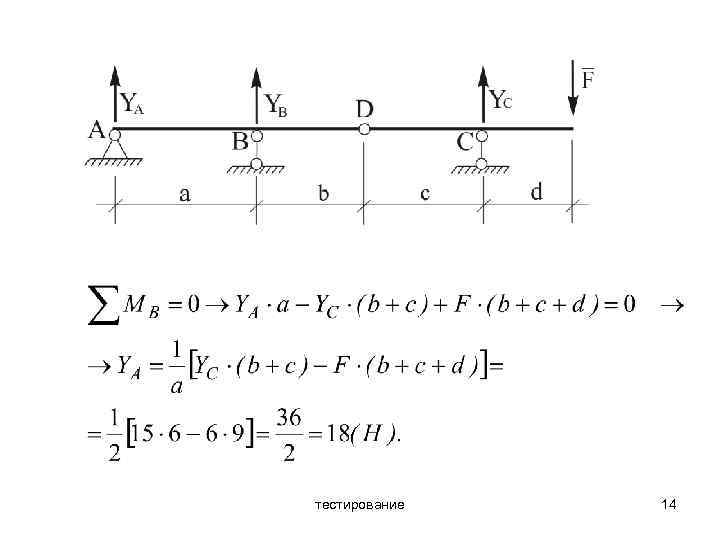

7. Определить реакции опор Yc, YA Ответ: 15, 18 тестирование или 13

тестирование 14

Реакции опор подобной балки легко определить воспользовавшись принципом возможных перемещений (принцип Ж. Лагранжа): для равновесия системы с идеальными связями Н и Д, чтобы сумма работ всех приложенных к ней сил на возможных перемещениях равнялась нулю. (фактически реакции опор определяются загружением их линий влияния) тестирование 15

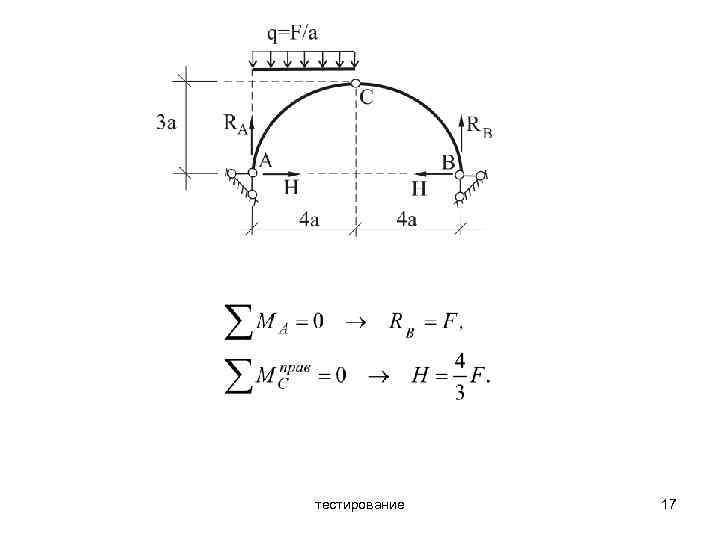

8. Определить H – распор плоской трехшарнирной стержневой системы тестирование 16

тестирование 17

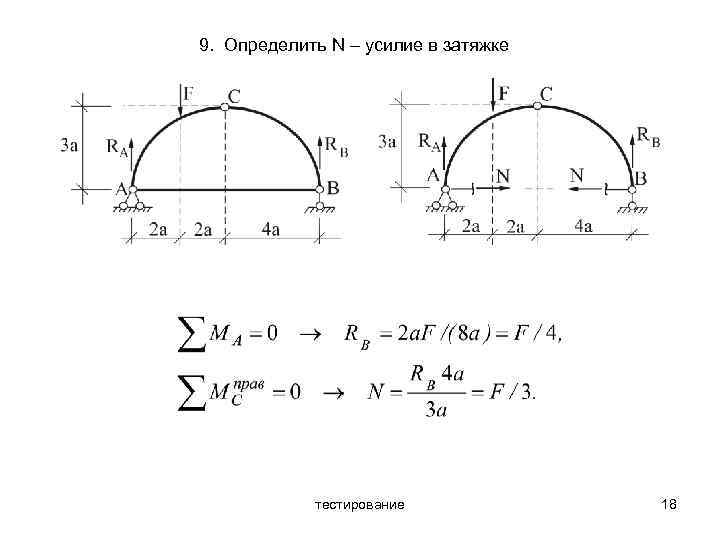

9. Определить N – усилие в затяжке тестирование 18

10. Укажите число, которое следует подставить в формулу Верещагина вместо Ус для определения угла поворота сечения А балки тестирование 19

11. Для определения вертикального смещения (прогиба) точки А по формуле Верещагина вместо ус следует поставить… тестирование 20

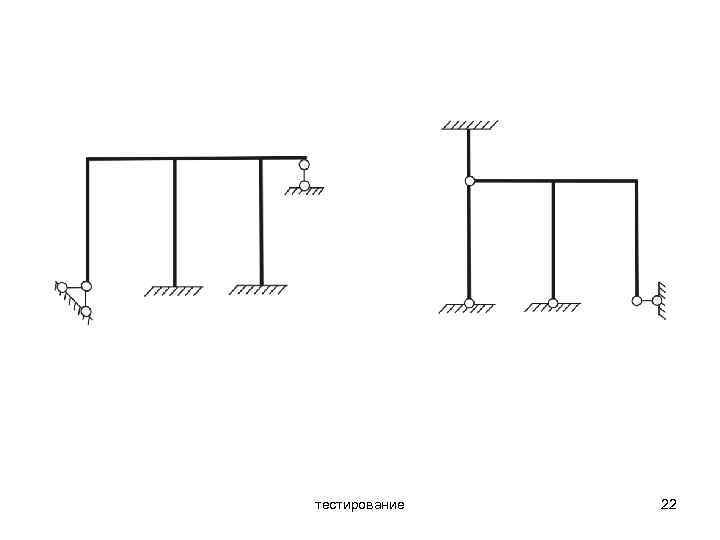

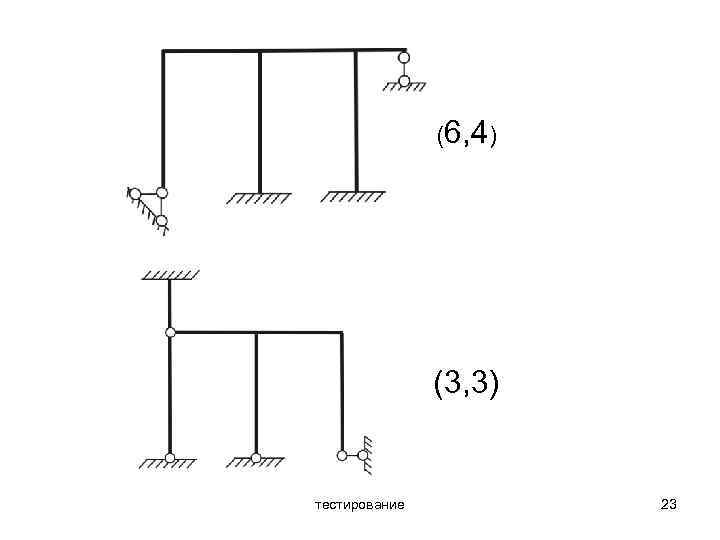

12. Укажите (через запятую) последовательно S – степень статической и n – степень кинематической неопределимости рамы. тестирование 21

тестирование 22

(6, 4) (3, 3) тестирование 23
