1 Технико-экономическое сравнение вариантов АСЭС 2 Критерии

1 Технико-экономическое сравнение вариантов АСЭС

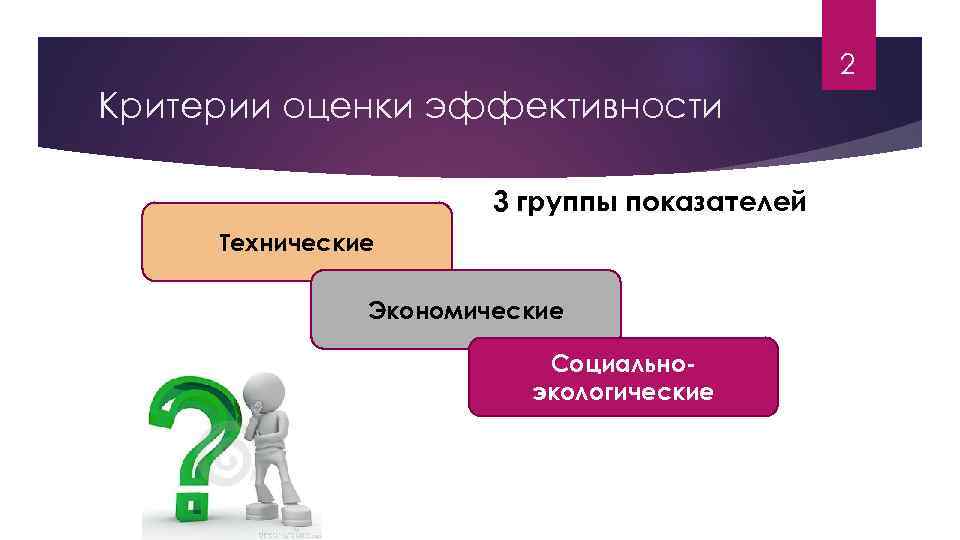

2 Критерии оценки эффективности 3 группы показателей Технические Экономические Социальноэкологические

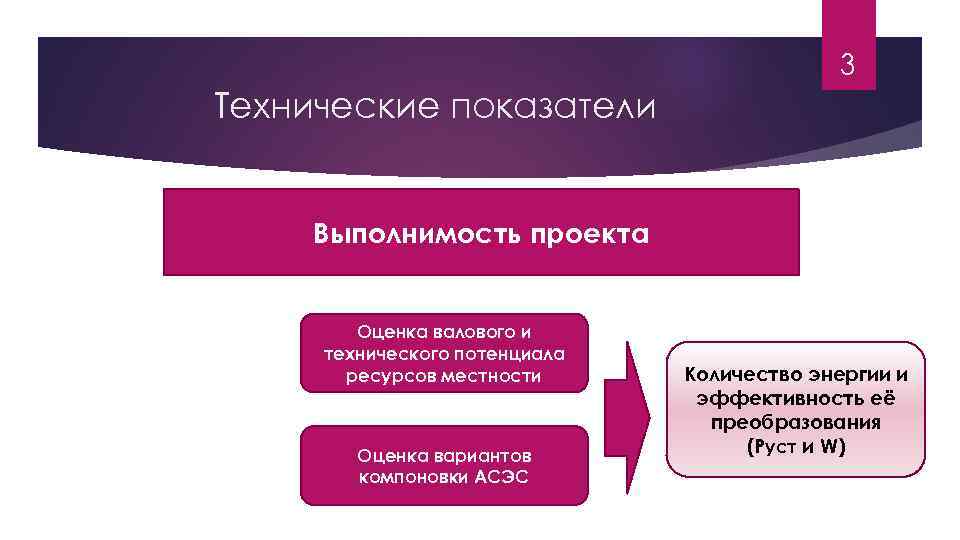

3 Технические показатели Выполнимость проекта Оценка валового и технического потенциала ресурсов местности Оценка вариантов компоновки АСЭС Количество энергии и эффективность её преобразования (Pуст и W)

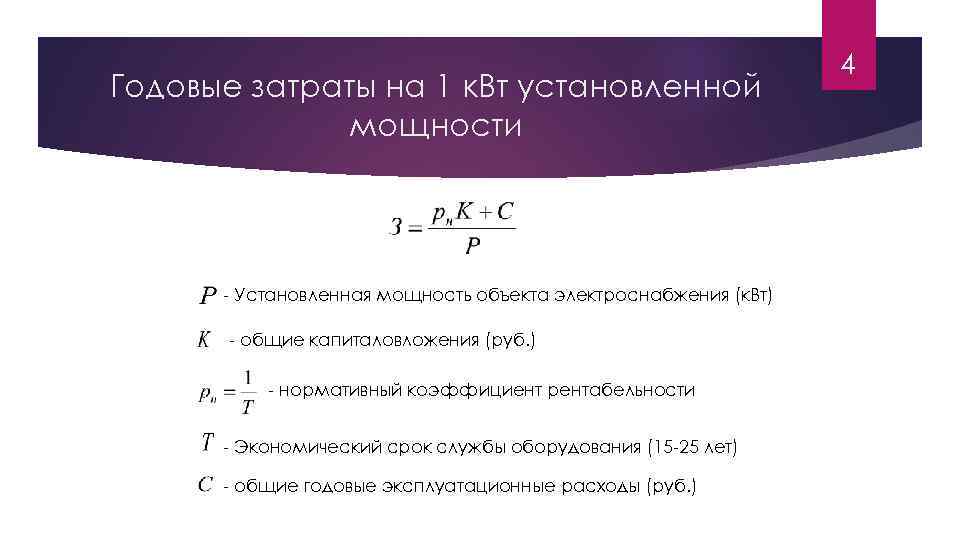

Годовые затраты на 1 к. Вт установленной мощности - Установленная мощность объекта электроснабжения (к. Вт) - общие капиталовложения (руб. ) - нормативный коэффициент рентабельности - Экономический срок службы оборудования (15 -25 лет) - общие годовые эксплуатационные расходы (руб. ) 4

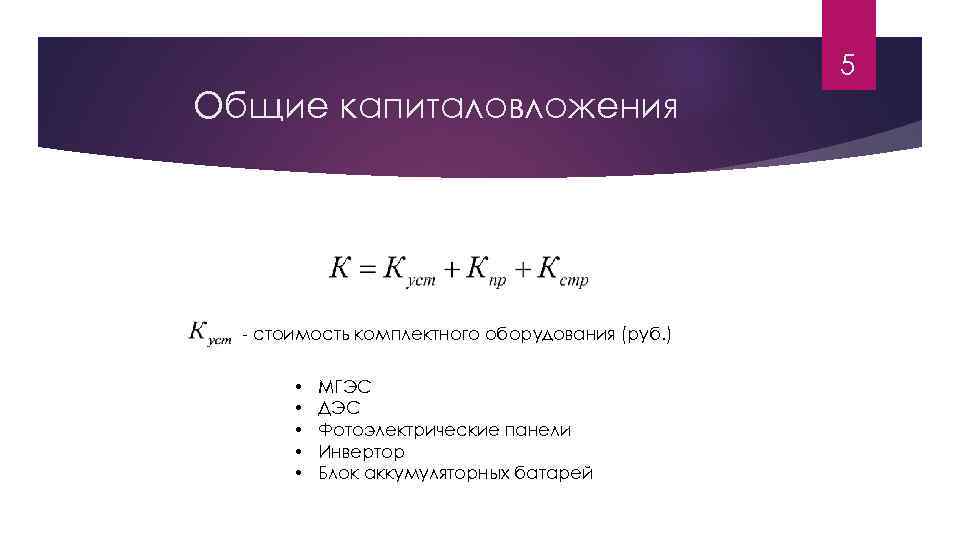

5 Общие капиталовложения - стоимость комплектного оборудования (руб. ) • • • МГЭС ДЭС Фотоэлектрические панели Инвертор Блок аккумуляторных батарей

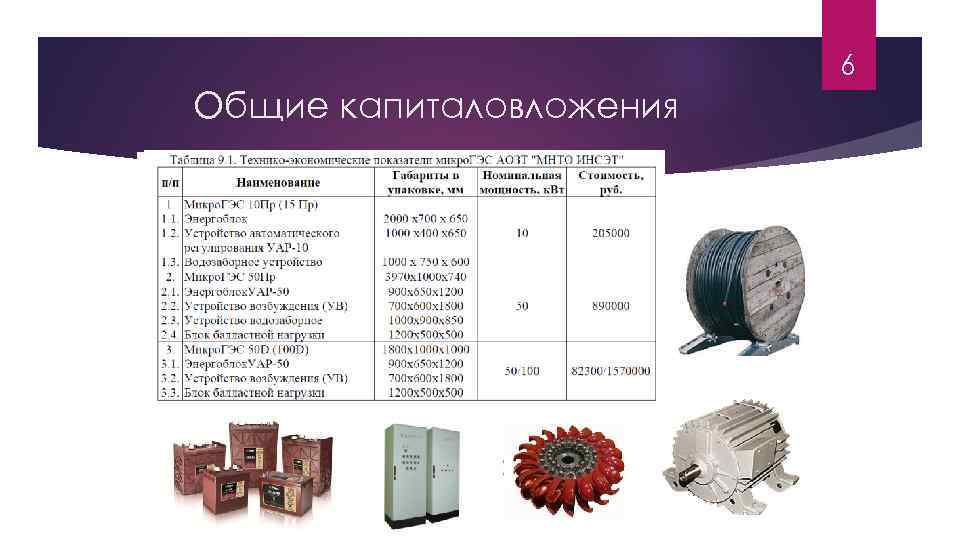

6 Общие капиталовложения

7 Общие капиталовложения -Стоимость проектных работ по определению места установки станции на местности(руб. ) - Доля затрат на проектные работы, по Отношению к капитальным затратам

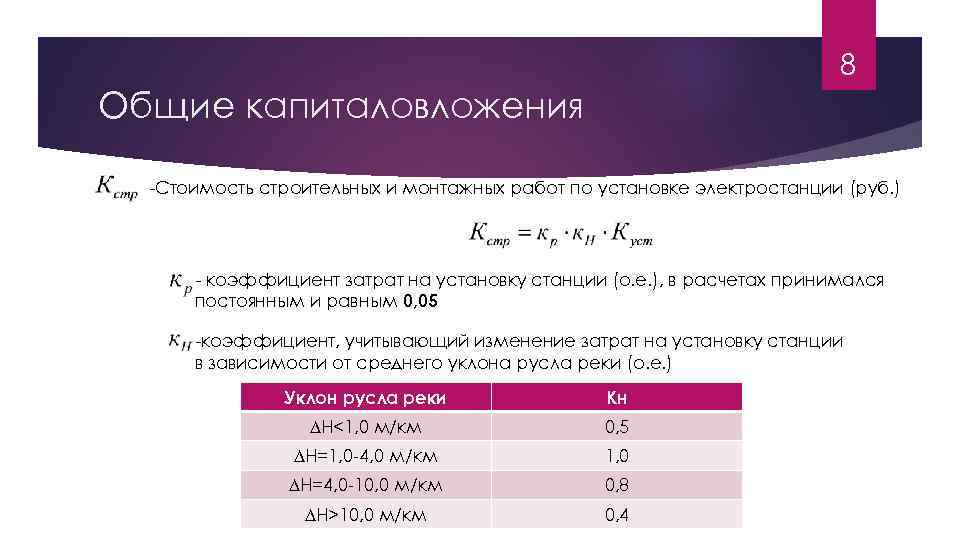

8 Общие капиталовложения -Стоимость строительных и монтажных работ по установке электростанции (руб. ) - коэффициент затрат на установку станции (о. е. ), в расчетах принимался постоянным и равным 0, 05 -коэффициент, учитывающий изменение затрат на установку станции в зависимости от среднего уклона русла реки (о. е. ) Уклон русла реки Кн ∆Н<1, 0 м/км 0, 5 ∆Н=1, 0 -4, 0 м/км 1, 0 ∆Н=4, 0 -10, 0 м/км 0, 8 ∆Н>10, 0 м/км 0, 4

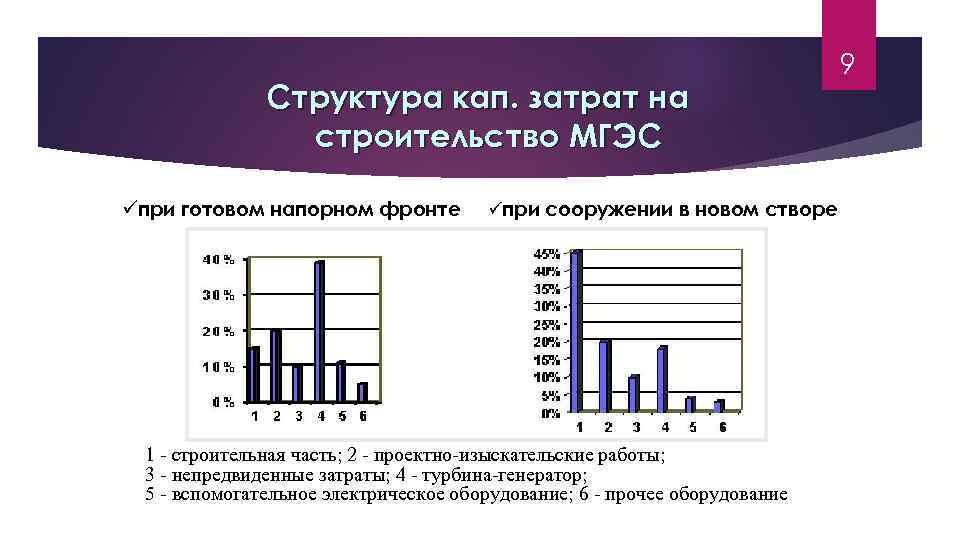

Структура кап. затрат на строительство МГЭС üпри готовом напорном фронте üпри сооружении в новом створе 1 - строительная часть; 2 - проектно-изыскательские работы; 3 - непредвиденные затраты; 4 - турбина-генератор; 5 - вспомогательное электрическое оборудование; 6 - прочее оборудование 9

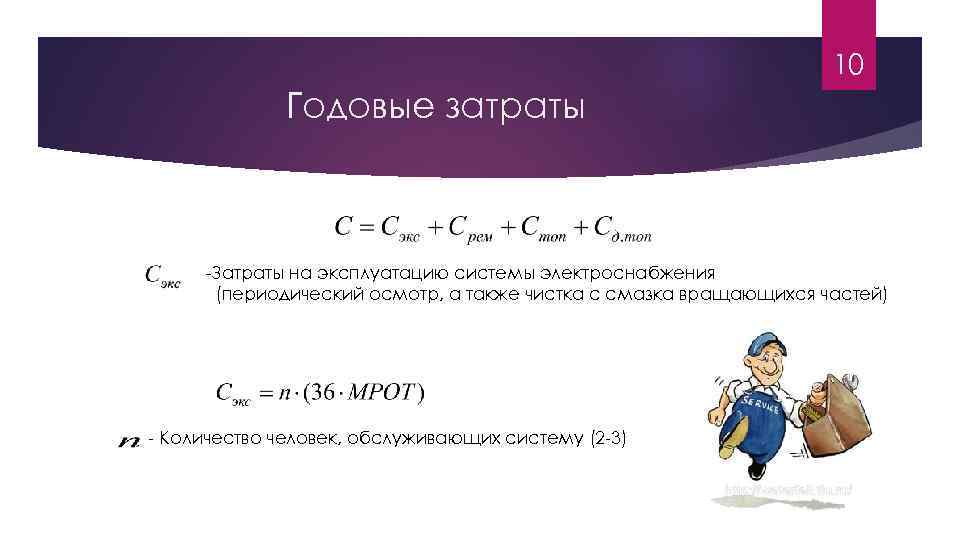

10 Годовые затраты -Затраты на эксплуатацию системы электроснабжения (периодический осмотр, а также чистка с смазка вращающихся частей) - Количество человек, обслуживающих систему (2 -3)

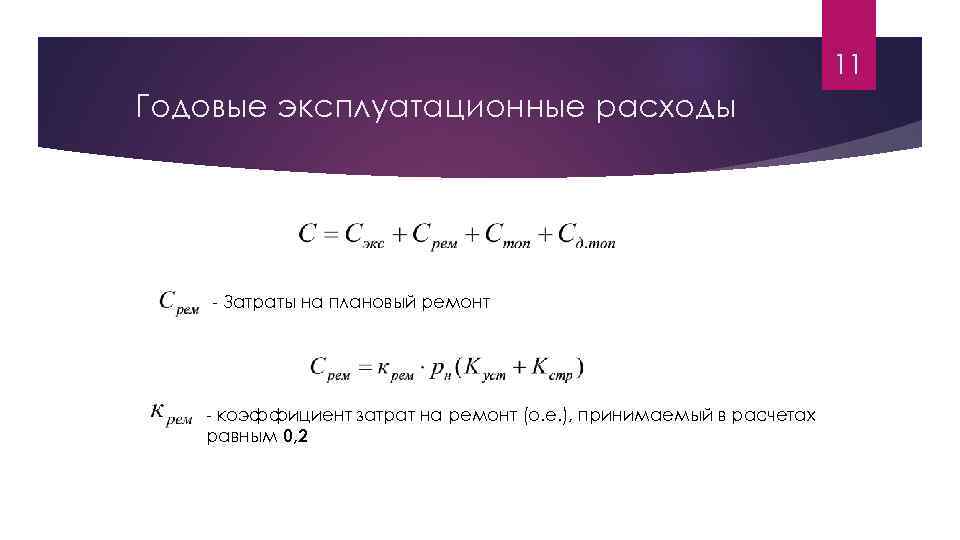

11 Годовые эксплуатационные расходы - Затраты на плановый ремонт - коэффициент затрат на ремонт (о. е. ), принимаемый в расчетах равным 0, 2

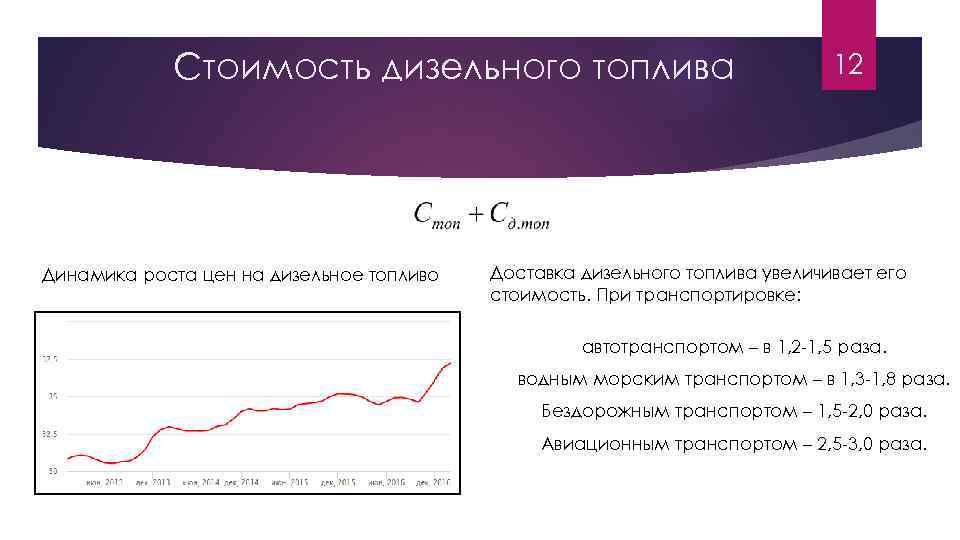

Стоимость дизельного топлива Динамика роста цен на дизельное топливо 12 Доставка дизельного топлива увеличивает его стоимость. При транспортировке: автотранспортом – в 1, 2 -1, 5 раза. водным морским транспортом – в 1, 3 -1, 8 раза. Бездорожным транспортом – 1, 5 -2, 0 раза. Авиационным транспортом – 2, 5 -3, 0 раза.

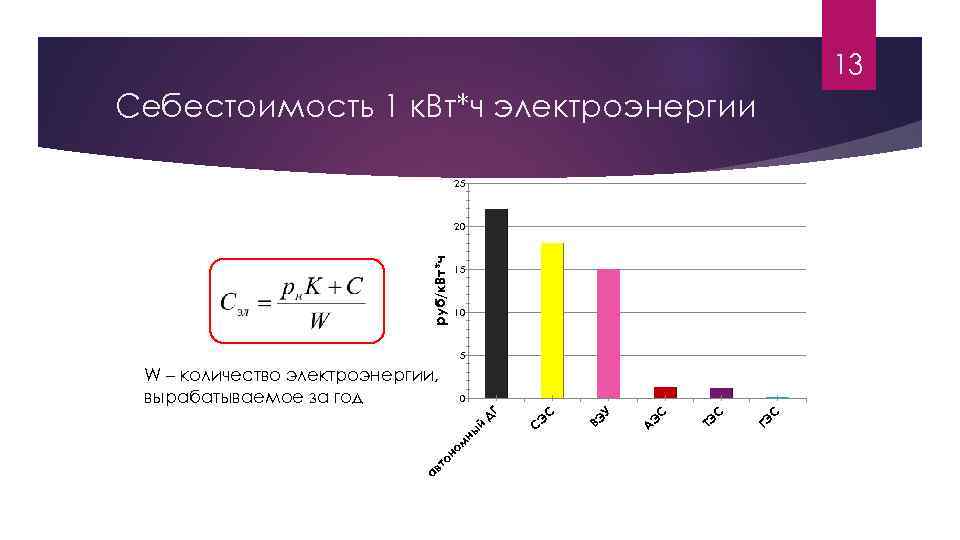

13 Себестоимость 1 к. Вт*ч электроэнергии 25 руб/к. Вт*ч 20 15 10 5 W – количество электроэнергии, вырабатываемое за год ав то но м ГЭ С С ТЭ С А Э У ВЭ С С Э ны й Д Г 0

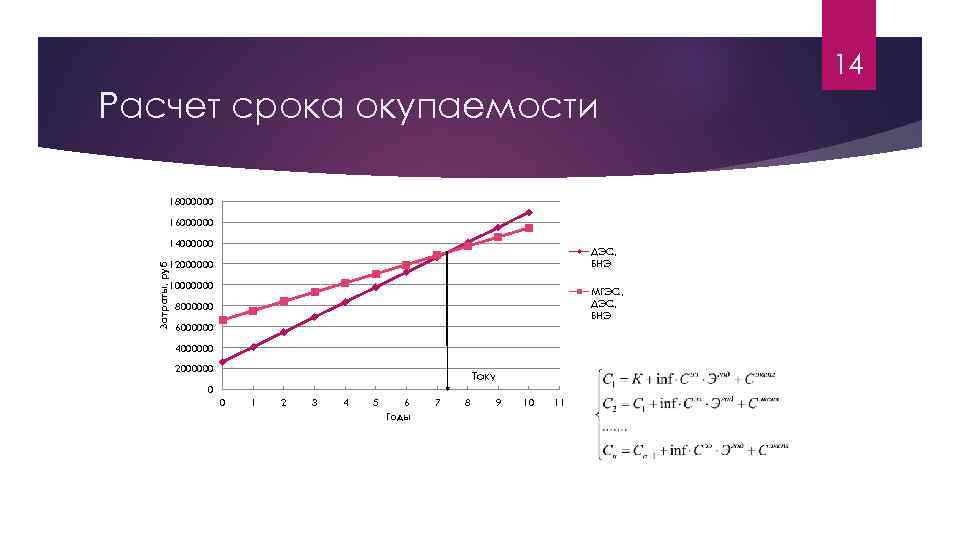

14 Расчет срока окупаемости 18000000 16000000 14000000 ДЭС, БНЭ Затраты, руб 12000000 10000000 МГЭС, ДЭС, БНЭ 8000000 6000000 4000000 2000000 Токуп 0 0 1 2 3 4 5 6 Годы 7 8 9 10 11

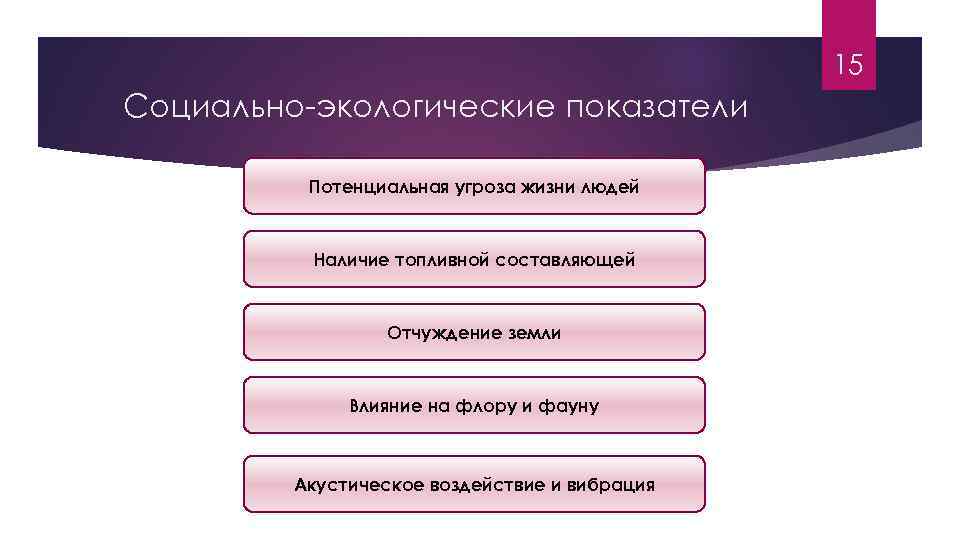

15 Социально-экологические показатели Потенциальная угроза жизни людей Наличие топливной составляющей Отчуждение земли Влияние на флору и фауну Акустическое воздействие и вибрация
