1 TERMOKUPL Soğuk nokta cold junction m

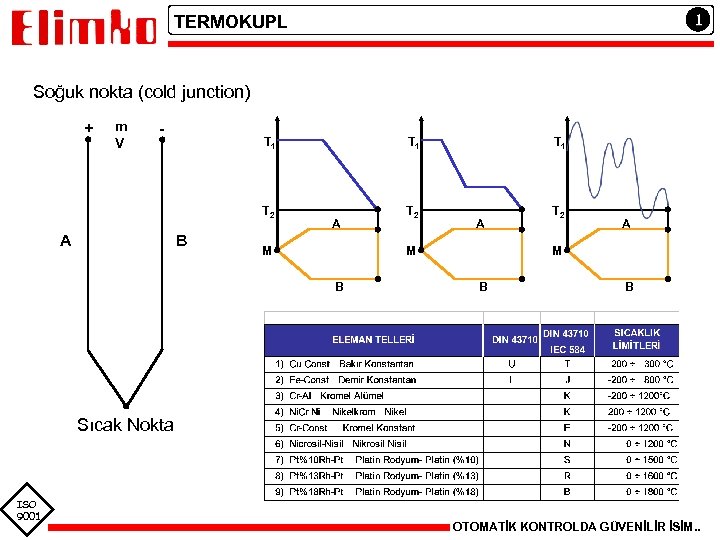

1 TERMOKUPL Soğuk nokta (cold junction) + m V - T 1 T 2 A B T 1 A M T 2 T 1 A M B T 2 A M B B Sıcak Nokta ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. .

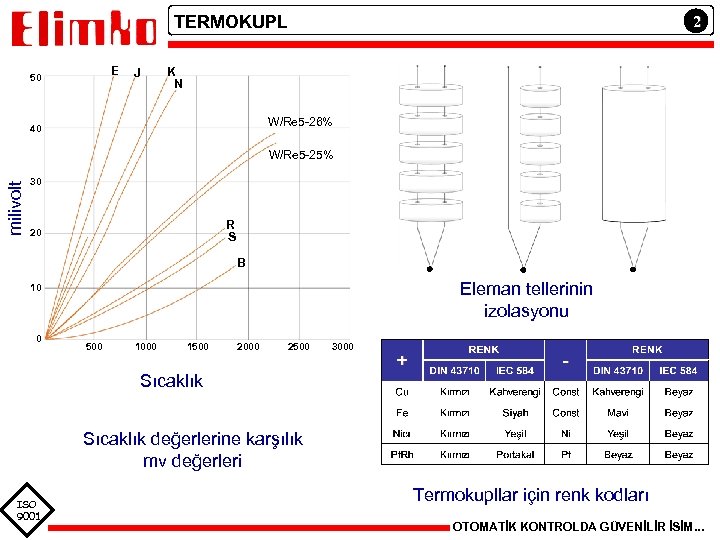

TERMOKUPL E 50 J 2 K N W/Re 5 -26% 40 milivolt W/Re 5 -25% 30 R S 20 B Eleman tellerinin izolasyonu 10 0 500 1000 1500 2000 2500 3000 Sıcaklık değerlerine karşılık mv değerleri ISO 9001 Termokupllar için renk kodları OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

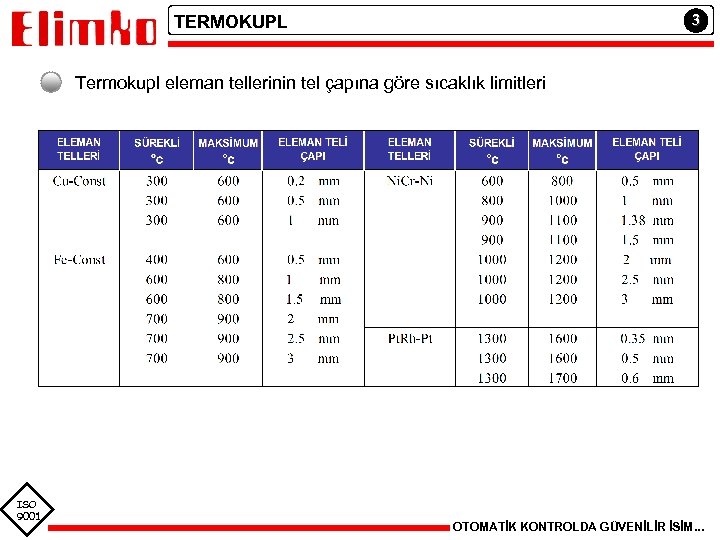

3 TERMOKUPL Termokupl eleman tellerinin tel çapına göre sıcaklık limitleri ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

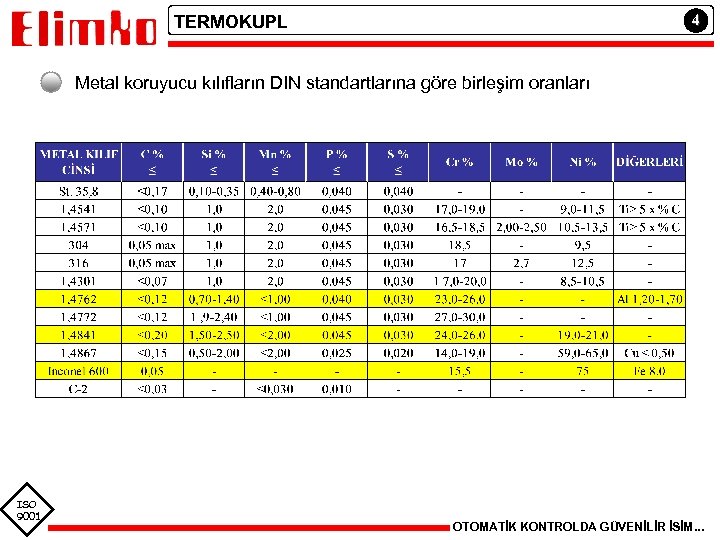

4 TERMOKUPL Metal koruyucu kılıfların DIN standartlarına göre birleşim oranları ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

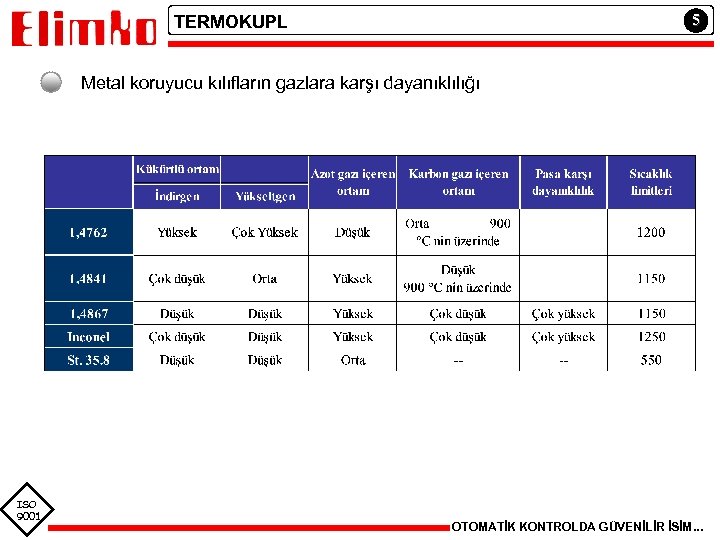

5 TERMOKUPL Metal koruyucu kılıfların gazlara karşı dayanıklılığı ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

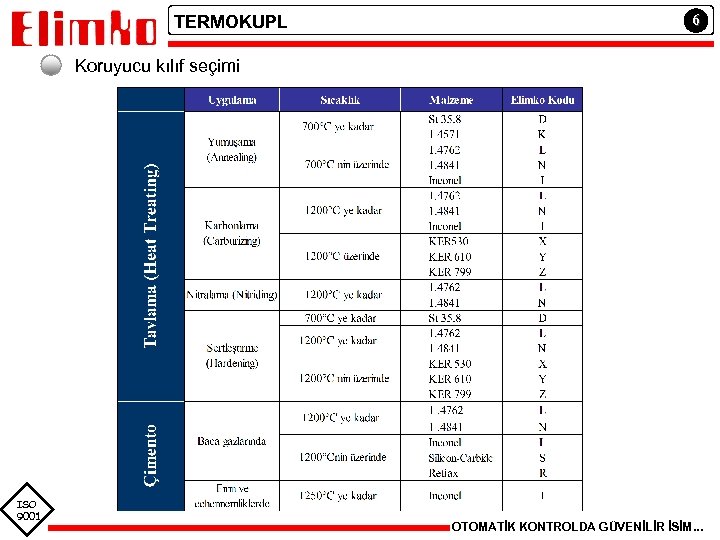

TERMOKUPL 6 Koruyucu kılıf seçimi ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

TERMOKUPL 7 L TİPİ DEMİR KONSTANTAN T/C-m. V TABLOSU J TİPİ DEMİR KONSTANTAN T/C-m. V TABLOSU ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

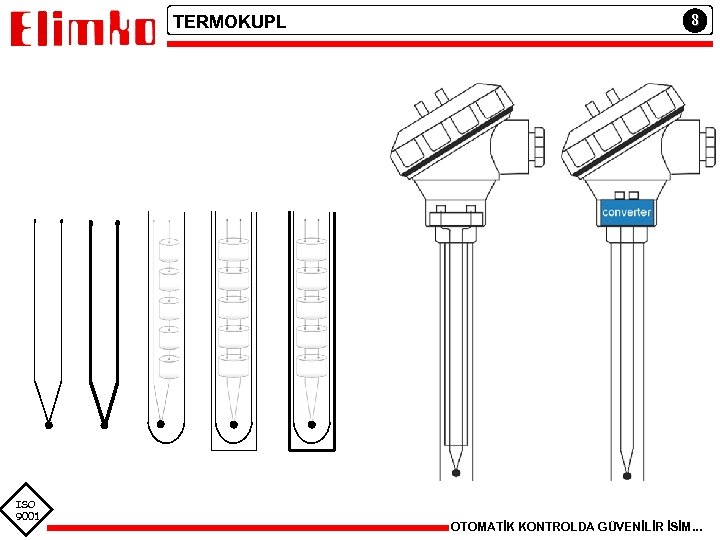

TERMOKUPL ISO 9001 8 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

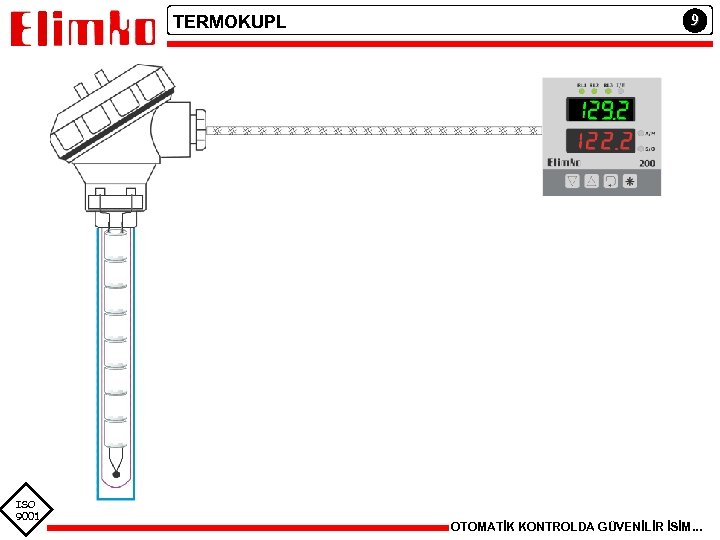

TERMOKUPL ISO 9001 9 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

10 TRANSDUCER – ÇEVİRİCİ - TRANSMITTER TRANSDUCER P STANDART SİNYAL e Transducer Elektriksel sinyal (standart dışı) Fiziksel parametre 12 m. A ÇEVİRİCİ e 4 m. A E Çevirici Elektriksel sinyal (standart dışı) Elektriksel sinyal (standart) TRANSMITTER p Fiziksel parametre ISO 9001 20 m. A Transducer e Çevirici % 0 % 50 % 100 AKIM 0 – 20 m. A 4 – 20 m. A 0 – 100 m. A 0 – 1 m. A --E -GERİLİM 0 – 1 V 0 – 10 V Elektriksel sinyal 1 – 5 V (standart) 0 – 100 m. V ---OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

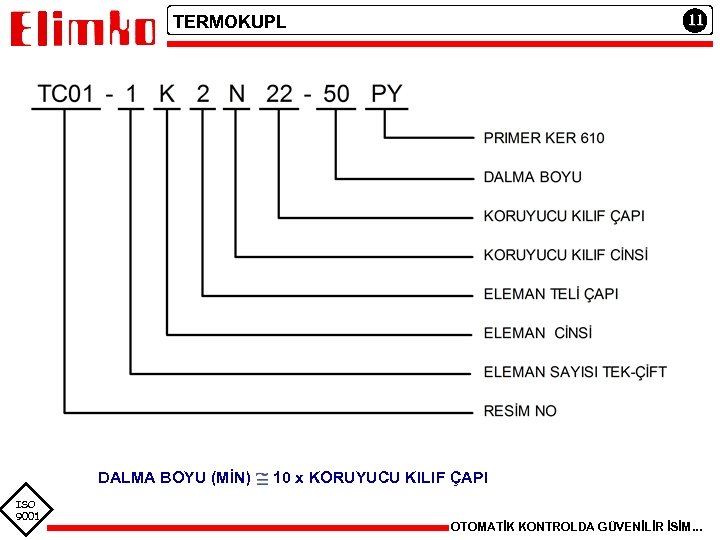

11 TERMOKUPL DALMA BOYU (MİN) ISO 9001 10 x KORUYUCU KILIF ÇAPI OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

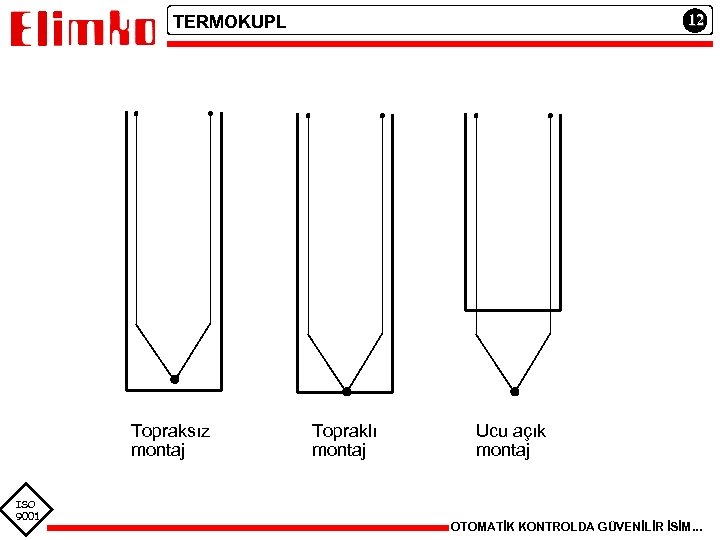

12 TERMOKUPL Topraksız montaj ISO 9001 Topraklı montaj Ucu açık montaj OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

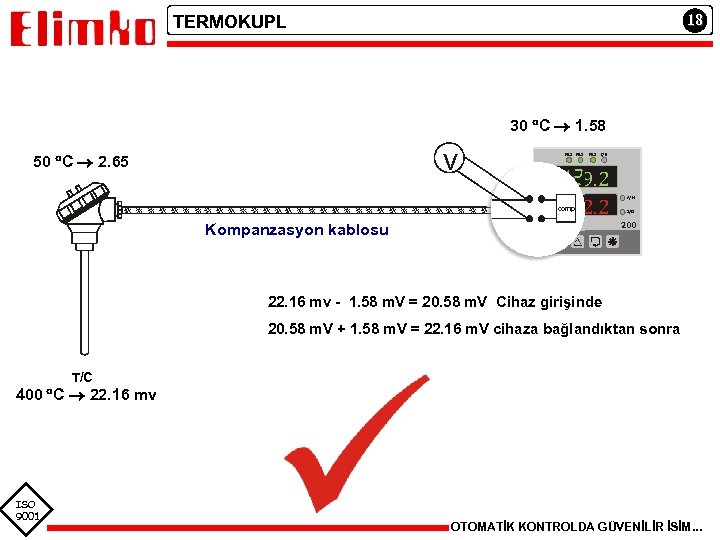

18 TERMOKUPL 30 C 1. 58 v 50 C 2. 65 RL 1 RL 2 RL 3 I/E 129. 2 122. 2 comp. A/M S/O 200 Kompanzasyon kablosu 22. 16 mv - 1. 58 m. V = 20. 58 m. V Cihaz girişinde 20. 58 m. V + 1. 58 m. V = 22. 16 m. V cihaza bağlandıktan sonra T/C 400 C 22. 16 mv ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

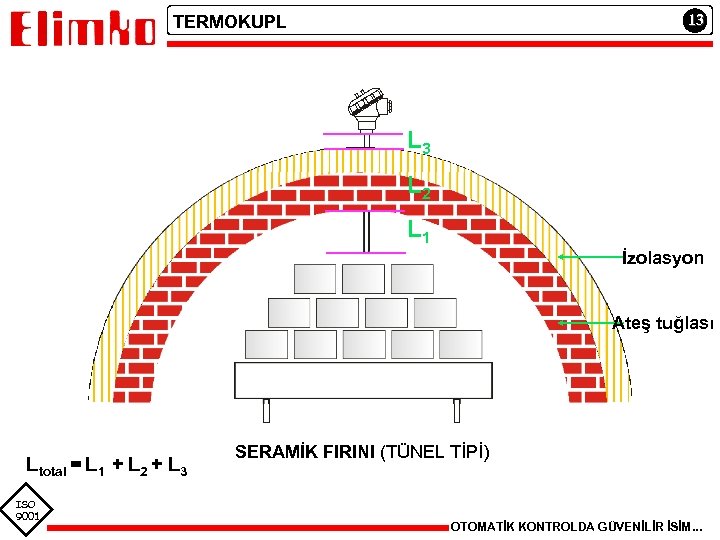

13 TERMOKUPL L 3 L 2 L 1 İzolasyon Ateş tuğlası Ltotal = L 1 + L 2 + L 3 ISO 9001 SERAMİK FIRINI (TÜNEL TİPİ) OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

14 TERMOKUPL L 3 L 2 L 1 İzolasyon Ateş tuğlası Ltotal = L 1 + L 2 + L 3 ISO 9001 SERAMİK FIRINI (TÜNEL TİPİ) OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

15 TERMOKUPL L Kompanzasyon kablosu Soğuk nokta kompanzasyon devresi Compansatio n Komp. Cables Cupper Cable Kablo m. V/I T/C Bakır Kablo 4 – 20 m. A Giriş Çevirici T/C Bakır kablo 4 – 20 m. A Giriş ISO 9001 T/C OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

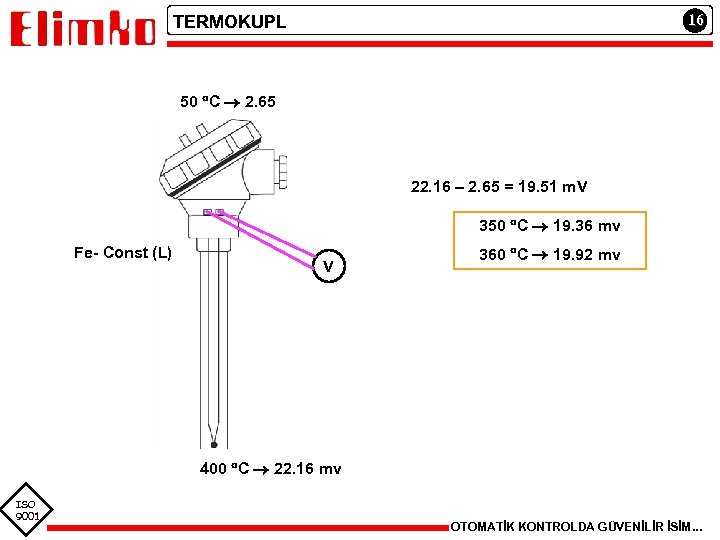

16 TERMOKUPL 50 C 2. 65 22. 16 – 2. 65 = 19. 51 m. V 350 C 19. 36 mv Fe- Const (L) V 360 C 19. 92 mv 400 C 22. 16 mv ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

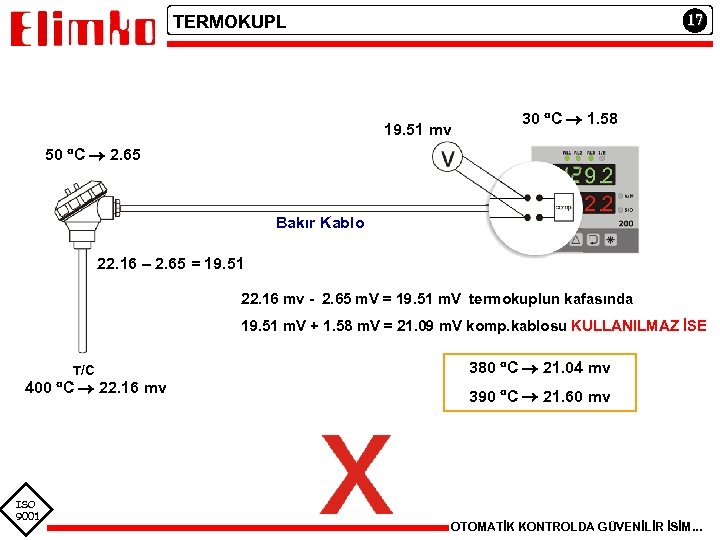

17 TERMOKUPL 19. 51 mv 30 C 1. 58 50 C 2. 65 Bakır Kablo 22. 16 – 2. 65 = 19. 51 22. 16 mv - 2. 65 m. V = 19. 51 m. V termokuplun kafasında 19. 51 m. V + 1. 58 m. V = 21. 09 m. V komp. kablosu KULLANILMAZ İSE T/C 400 C 22. 16 mv ISO 9001 380 C 21. 04 mv 390 C 21. 60 mv OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .

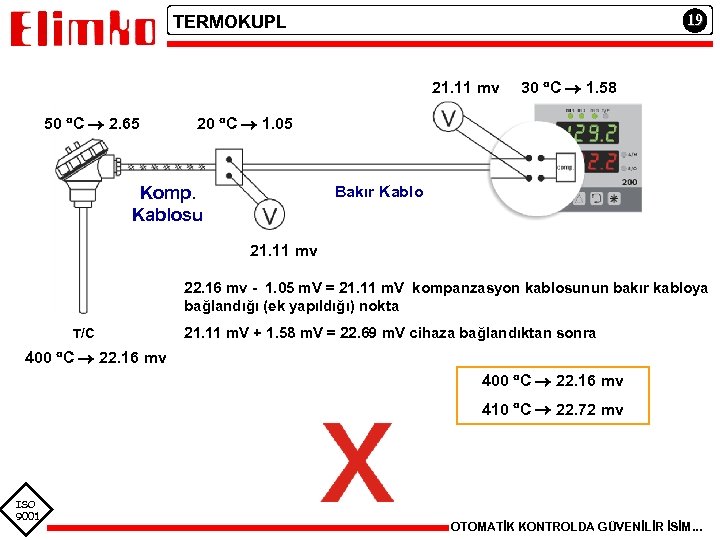

19 TERMOKUPL 21. 11 mv 50 C 2. 65 30 C 1. 58 20 C 1. 05 Bakır Kablo Komp. Kablosu 21. 11 mv 22. 16 mv - 1. 05 m. V = 21. 11 m. V kompanzasyon kablosunun bakır kabloya bağlandığı (ek yapıldığı) nokta T/C 21. 11 m. V + 1. 58 m. V = 22. 69 m. V cihaza bağlandıktan sonra 400 C 22. 16 mv 410 C 22. 72 mv ISO 9001 OTOMATİK KONTROLDA GÜVENİLİR İSİM. . .
