1 ТЕОРЕТИЧЕСКИЕ

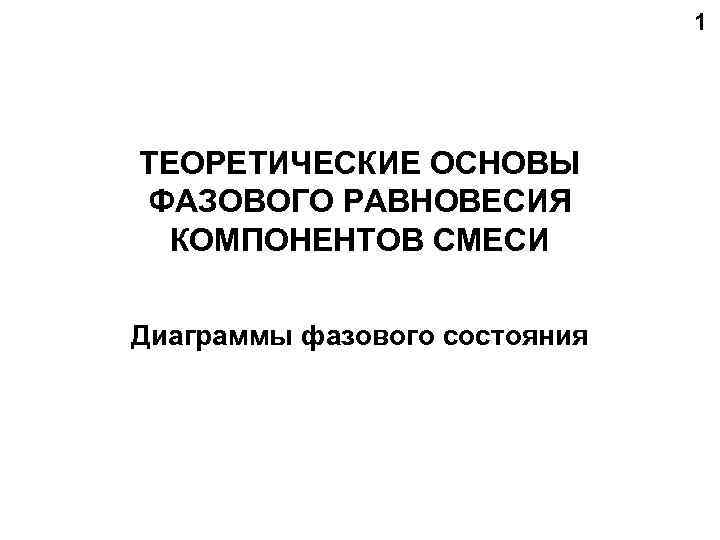

1 ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ФАЗОВОГО РАВНОВЕСИЯ КОМПОНЕНТОВ СМЕСИ Диаграммы фазового состояния

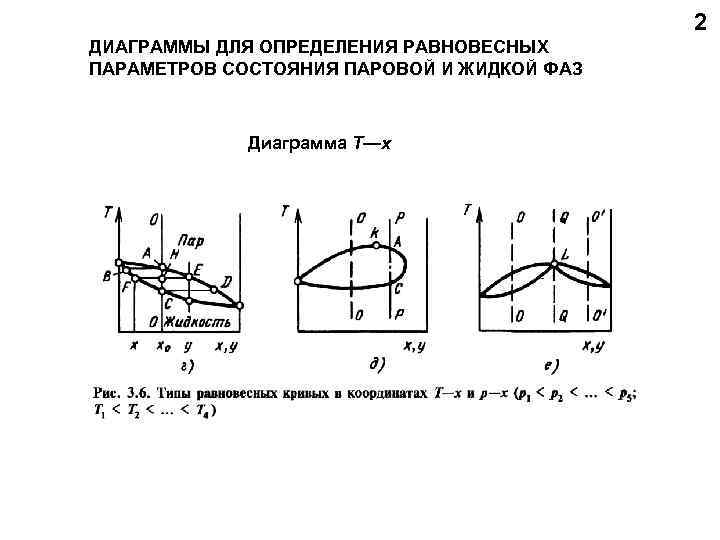

2 ДИАГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАВНОВЕСНЫХ ПАРАМЕТРОВ СОСТОЯНИЯ ПАРОВОЙ И ЖИДКОЙ ФАЗ Диаграмма Т—х

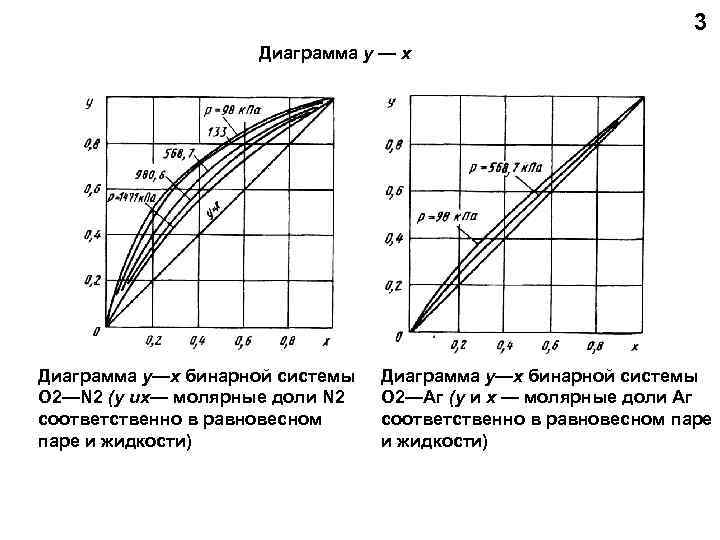

3 Диаграмма у — х Диаграмма у—х бинарной системы О 2—N 2 (у их— молярные доли N 2 О 2—Аг (у и х — молярные доли Аг соответственно в равновесном паре и жидкости)

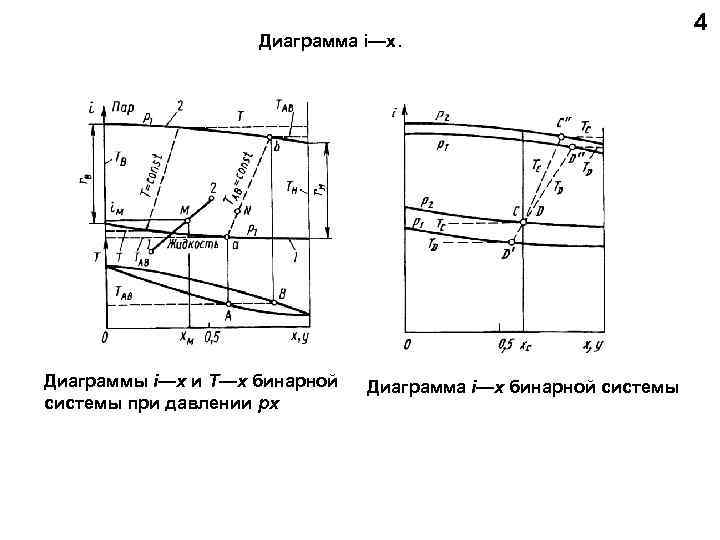

4 Диаграмма i—х. Диаграммы i—x и Т—х бинарной Диаграмма i—x бинарной системы при давлении рх

5 Кипение Диаграмма Т—х процесса кипения Диаграмма i—x процесса кипения

уравнения материальных балансов 6 молярные доли низкокипящего компонента х0 — в смеси x — в жидкости y — в паре

Простая перегонка 7 Здесь ур — молярная доля низкокипящего компонента в равновесном паре; Мо — начальное количество жидкости; Мк — конечное количество жидкости; х0 и хк — молярные доли низкокипящего компонента в жидкости соответственно Мо и Мк. о и Мк. y*=f(x) Зависимость молярной доли N 2 в жидкости График к определению интеграла от количества испарившейся жидкости

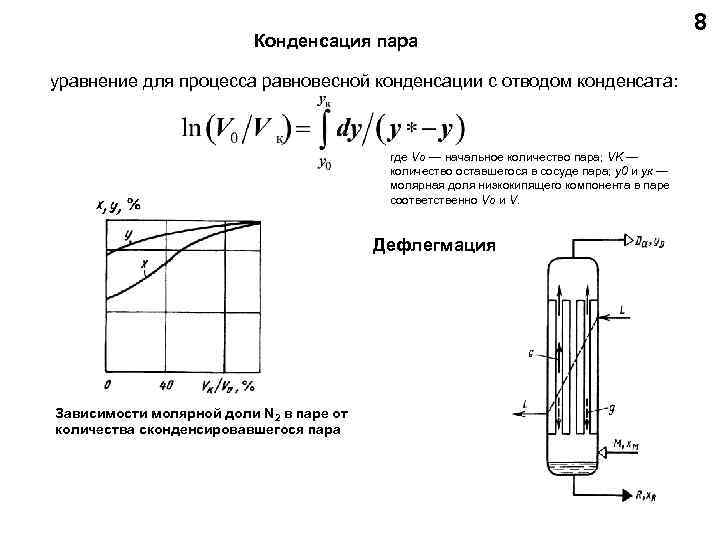

8 Конденсация пара уравнение для процесса равновесной конденсации с отводом конденсата: где Vo — начальное количество пара; VK — количество оставшегося в сосуде пара; у0 и ук — молярная доля низкокипящего компонента в паре соответственно Vo и V. Дефлегмация Зависимости молярной доли N 2 в паре от количества сконденсировавшегося пара
