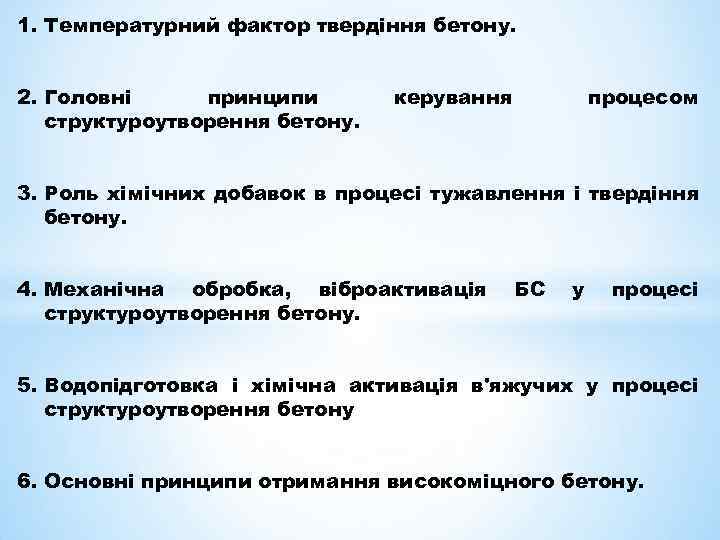

1. Температурний фактор твердіння бетону. 2. Головні принципи структуроутворення бетону. керування процесом 3. Роль хімічних добавок в процесі тужавлення і твердіння бетону. 4. Механічна обробка, віброактивація структуроутворення бетону. БС у процесі 5. Водопідготовка і хімічна активація в'яжучих у процесі структуроутворення бетону 6. Основні принципи отримання високоміцного бетону.

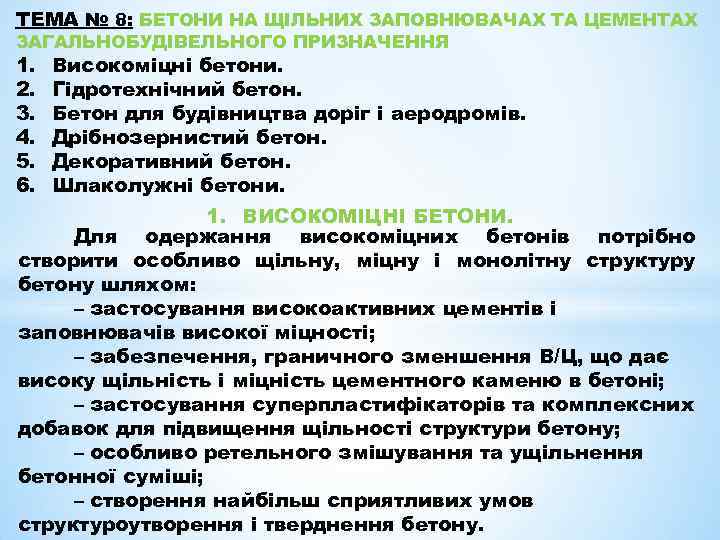

ТЕМА № 8: БЕТОНИ НА ЩІЛЬНИХ ЗАПОВНЮВАЧАХ ТА ЦЕМЕНТАХ ЗАГАЛЬНОБУДІВЕЛЬНОГО ПРИЗНАЧЕННЯ 1. 2. 3. 4. 5. 6. Високоміцні бетони. Гідротехнічний бетон. Бетон для будівництва доріг і аеродромів. Дрібнозернистий бетон. Декоративний бетон. Шлаколужні бетони. 1. ВИСОКОМІЦНІ БЕТОНИ. Для одержання високоміцних бетонів потрібно створити особливо щільну, міцну і монолітну структуру бетону шляхом: – застосування високоактивних цементів і заповнювачів високої міцності; – забезпечення, граничного зменшення В/Ц, що дає високу щільність і міцність цементного каменю в бетоні; – застосування суперпластифікаторів та комплексних добавок для підвищення щільності структури бетону; – особливо ретельного змішування та ущільнення бетонної суміші; – створення найбільш сприятливих умов структуроутворення і тверднення бетону.
Високоміцний бетон – це насамперед бетон із більш досконалою структу рою цементного каменю, з високою міцністю зчеплення його із заповнювачами, які повинні мати не тільки високу міцність і чистоту, а й оптимальний гранулометричний склад. Високоміцний бетон марок від М 600 до М 1000 отримують на основі високоякісного портландцементу, щебеню з маркою за міцністю не нижче М 1200 М 1400 та промитого піску. Малорухливі і жорсткі суміші готують з низькими В/Ц = 0, 27… 0, 45 у бетонозмішувачах примусового дії. При формуванні виробів і конструкцій для щільного укладання цих сумішей використовується інтенсивне ущільнення: вібрування з привантаженням, подвійне вібрування, пресування. Значно полегшують ущільнення суперпластифікатори, зберігаючи міцность бетону. Високоміцні бетони, як правило, швидко твердіють. Тим не менше, для прискореного досягнення відпускної міцності бетону у виробах потрібна теплова обробка, застосування якої може проводитися за скороченим режимом. Нові сучасні особливо швидкотвердіючі цементи дають можливість відмовитись від теплової обробки.

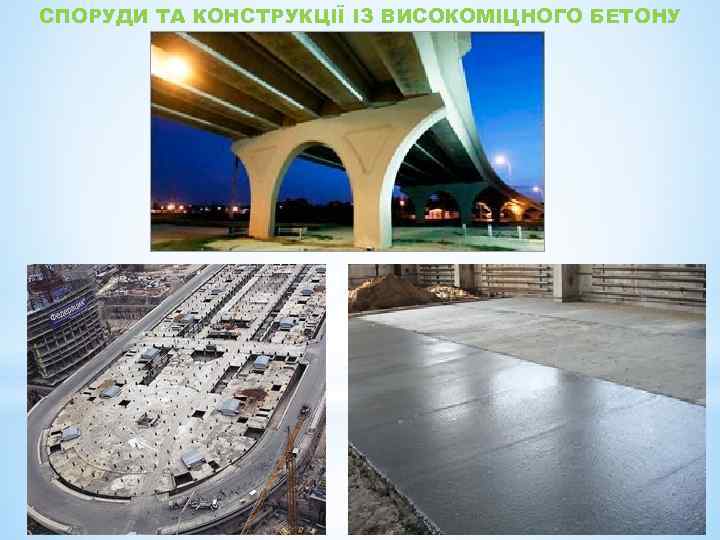

СПОРУДИ ТА КОНСТРУКЦІЇ ІЗ ВИСОКОМІЦНОГО БЕТОНУ

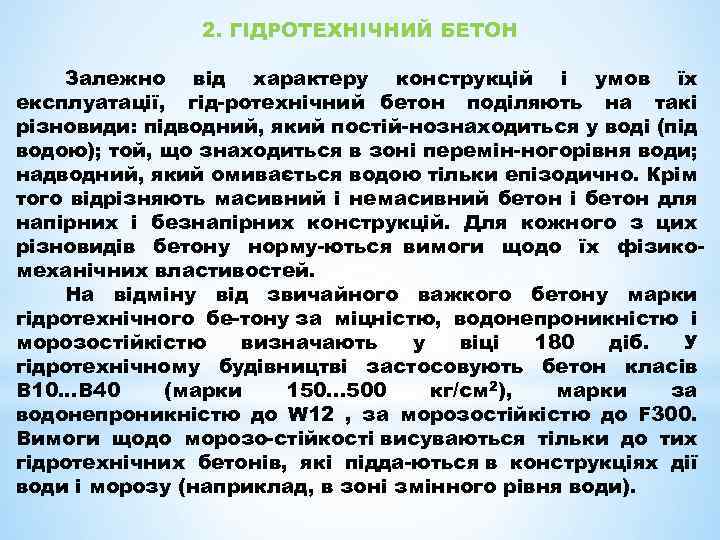

2. ГІДРОТЕХНІЧНИЙ БЕТОН Залежно від характеру конструкцій і умов їх експлуатації, гід ротехнічний бетон поділяють на такі різновиди: підводний, який постій нознаходиться у воді (під водою); той, що знаходиться в зоні перемін ногорівня води; надводний, який омивається водою тільки епізодично. Крім того відрізняють масивний і немасивний бетон і бетон для напірних і безнапірних конструкцій. Для кожного з цих різновидів бетону норму ються вимоги щодо їх фізико механічних властивостей. На відміну від звичайного важкого бетону марки гідротехнічного бе тону за міцністю, водонепроникністю і морозостійкістю визначають у віці 180 діб. У гідротехнічному будівництві застосовують бетон класів В 10. . . В 40 (марки 150. . . 500 кг/см 2), марки за водонепроникністю до W 12 , за морозостійкістю до F 300. Вимоги щодо морозо стійкості висуваються тільки до тих гідротехнічних бетонів, які підда ються в конструкціях дії води і морозу (наприклад, в зоні змінного рівня води).

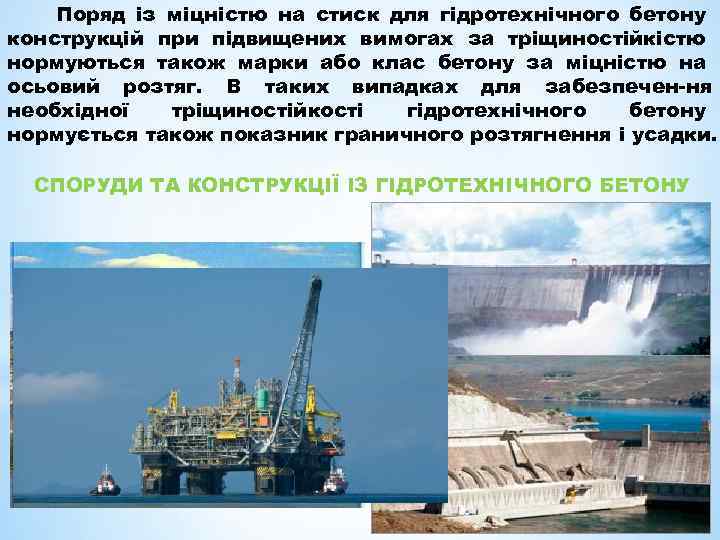

Поряд із міцністю на стиск для гідротехнічного бетону конструкцій при підвищених вимогах за тріщиностійкістю нормуються також марки або клас бетону за міцністю на осьовий розтяг. В таких випадках для забезпечен ня необхідної тріщиностійкості гідротехнічного бетону нормується також показник граничного розтягнення і усадки. СПОРУДИ ТА КОНСТРУКЦІЇ ІЗ ГІДРОТЕХНІЧНОГО БЕТОНУ

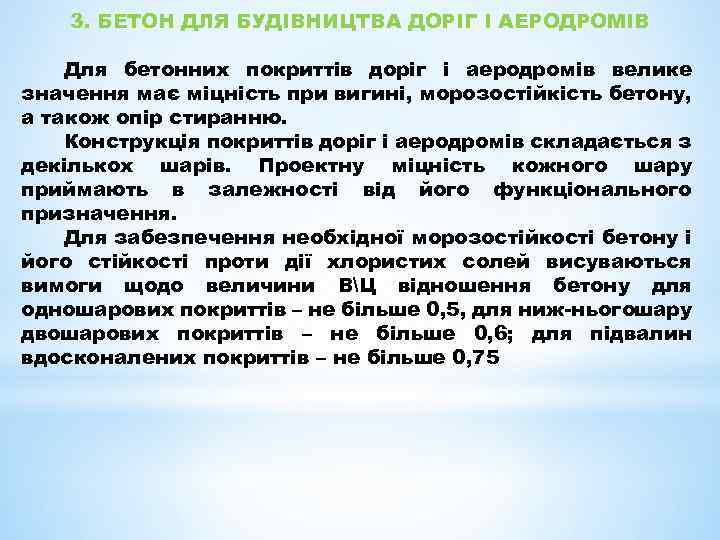

3. БЕТОН ДЛЯ БУДІВНИЦТВА ДОРІГ І АЕРОДРОМІВ Для бетонних покриттів доріг і аеродромів велике значення має міцність при вигині, морозостійкість бетону, а також опір стиранню. Конструкція покриттів доріг і аеродромів складається з декількох шарів. Проектну міцність кожного шару приймають в залежності від його функціонального призначення. Для забезпечення необхідної морозостійкості бетону і його стійкості проти дії хлористих солей висуваються вимоги щодо величини ВЦ відношення бетону для одношарових покриттів – не більше 0, 5, для ниж ньогошару двошарових покриттів – не більше 0, 6; для підвалин вдосконалених покриттів – не більше 0, 75

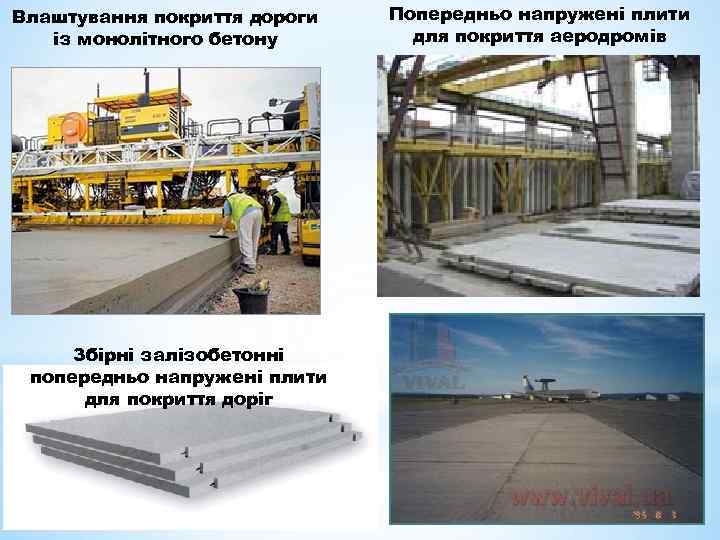

Влаштування покриття дороги із монолітного бетону Збірні залізобетонні попередньо напружені плити для покриття доріг Попередньо напружені плити для покриття аеродромів

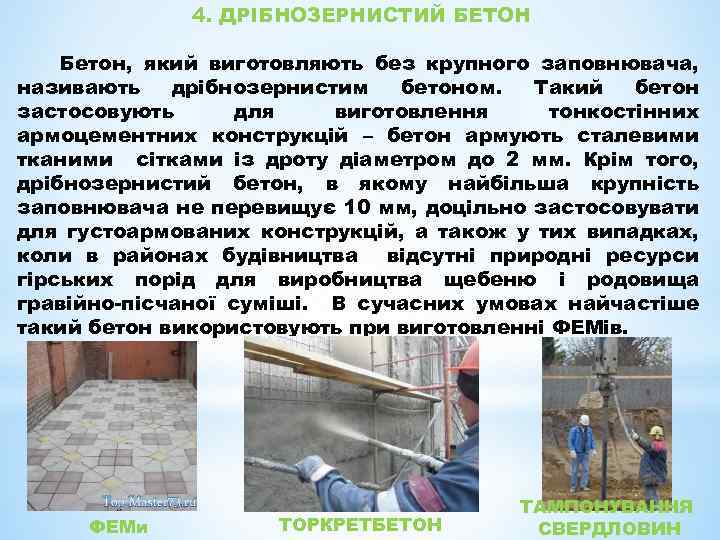

4. ДРІБНОЗЕРНИСТИЙ БЕТОН Бетон, який виготовляють без крупного заповнювача, називають дрібнозернистим бетоном. Такий бетон застосовують для виготовлення тонкостінних армоцементних конструкцій – бетон армують сталевими тканими сітками із дроту діаметром до 2 мм. Крім того, дрібнозернистий бетон, в якому найбільша крупність заповнювача не перевищує 10 мм, доцільно застосовувати для густоармованих конструкцій, а також у тих випадках, коли в районах будівництва відсутні природні ресурси гірських порід для виробництва щебеню і родовища гравійно пісчаної суміші. В сучасних умовах найчастіше такий бетон використовують при виготовленні ФЕМів. ФЕМи ТОРКРЕТБЕТОН ТАМПОНУВАННЯ СВЕРДЛОВИН

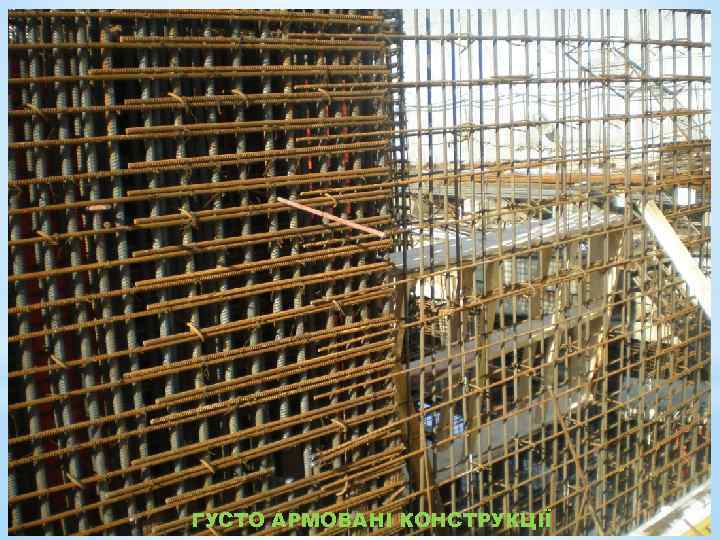

ГУСТО АРМОВАНІ КОНСТРУКЦІЇ

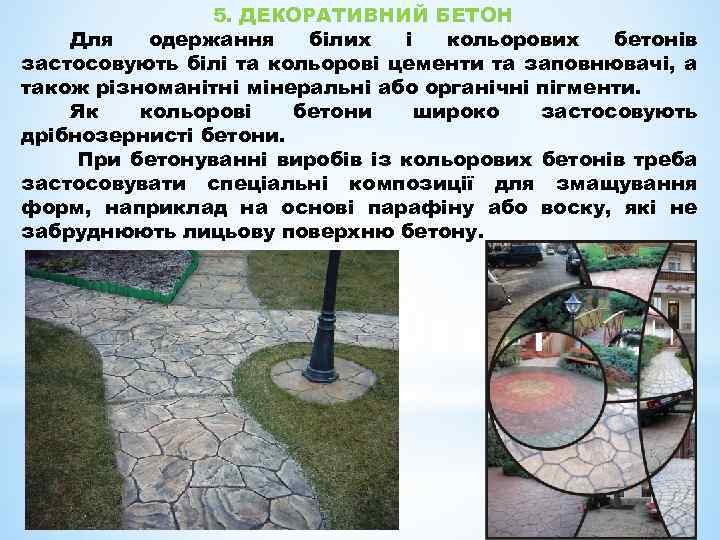

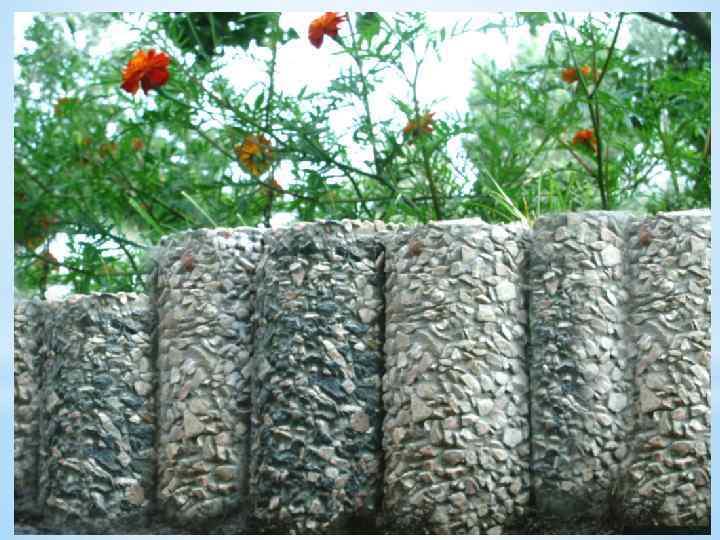

5. ДЕКОРАТИВНИЙ БЕТОН Для одержання білих і кольорових бетонів застосовують білі та кольорові цементи та заповнювачі, а також різноманітні мінеральні або органічні пігменти. Як кольорові бетони широко застосовують дрібнозернисті бетони. При бетонуванні виробів із кольорових бетонів треба застосовувати спеціальні композиції для змащування форм, наприклад на основі парафіну або воску, які не забруднюють лицьову поверхню бетону.

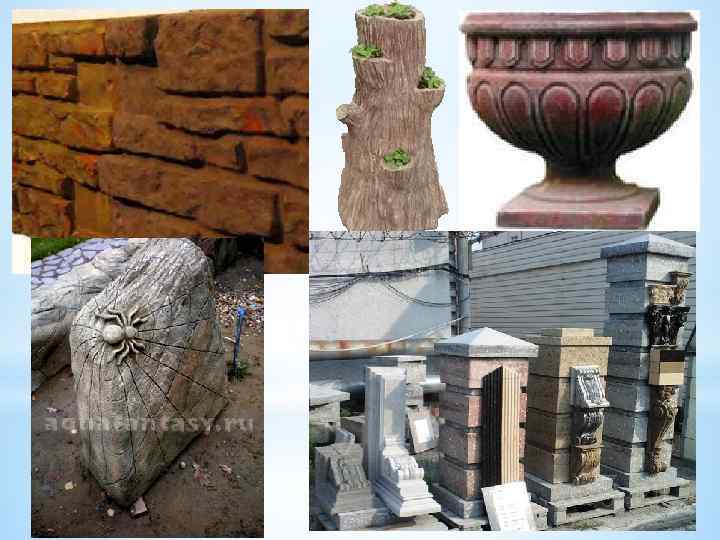

6. ШЛАКОЛУЖНІ БЕТОНИ Шлаколужні бетони – нова група бетонів на основі шлаколужних в’яжучих речовин. Як і цементні бетони, шлаколужні бетони класифікують за такими основними ознаками: структурою, густиною, видом і крупністю заповнювачів, складом в’яжучого і умовами тверднення. Їх властивості регламентує ДСТУ Б В. 2. 7 25 95. Бетони важкі шлаколужні. Технічні умови. Будинок в м. Липецьк (Росія) Міст в Ірландії
ДЯКУЮ ЗА УВАГУ
Скачать презентацию 1 Температурний фактор твердіння бетону 2 Головні принципи
Бетон Тема 8.pptx
